Bpmn.js 进阶指南之Lint流程校验(三)

携手创作,共同成长!这是我参与「掘金日新计划 · 8 月更文挑战」的第11天,点击查看活动详情

前言

在之前的文章中已经把 bpmn.js 的执行原理和模块扩展方式都做了一些简单介绍,对 RendererRules 等常用功能也进行了说明。这个时候基本上已经可以满足大部分情况下的需求场景,但是也有小伙伴反应产品有新需求,需要在前端对流程完整性进行校验。

之前的两节已经讲了 bpmn.js 的校验模块如何使用的问题,以及 bpmn-js-bpmnlint 包的核心模块和校验方法。本小节主要将一下 bpmnlintLinter 模块如何根据配置文件进行校验的。


整体流程

第一节已经说过,bpmnlint 内部预设了有十几个校验规则,在 bpmn.js 中使用时可以通过配置 linting.bpmnlint 来配置 rules 使用规则。在触发校验的时候,是通过初始化一个 Linter 实例并调用 linter.lint() 来执行流程校验的。

这里对这几个参数做一下简单说明:

 const modeler = new BpmnModeler({
   container: 'xxx',
   //...
   linting: {
     active: true, // 是否在实例化之后就开启流程校验
     bpmnlint: {
       config: {
         resolver, // 解析器
         config: {
           rules: {}  // 规则配置对象
         }
       }
     }
   }
 })
复制代码

new Modeler 过程中会也会实例化对应的其他 additionalModule 实例,这里就会实例化一个 Linting

1.1 new Linting

该构造函数就是实现界面错误信息显示,控制校验开关等功能的模块,依赖的 config 配置包含 activebpmnlint 两个字段,并将 bpmnlint 保存到 this._linterConfig 中;并提供一个方法 setLinterConfig(linterConfig) 用来修改该配置。

而当规则配置改变或者流程图发生改变时,就会触发 Linting.lint() 来校验当前流程。

1.2 Linting.lint()

该方法逻辑很简单,即实例化一个 Linter 并执行校验。

 Linting.prototype.lint = function() {
   var definitions = this._bpmnjs.getDefinitions();
   var linter = new bpmnlint.Linter(this._linterConfig);
   return linter.lint(definitions);
 };
复制代码

其中,this._bpmnjs 指代 modeler 实例,bpmnlint.Linter 则是 bpmnlint 中的 Linter 模块。

1.3 new Linter

 function Linter(options = {}) {
   const { config,  resolver } = options;
   this.config = config;
   this.resolver = resolver;
   this.cachedRules = {};
   this.cachedConfigs = {};
 }
复制代码

这个过程很简单,就是保存传入的 options 参数,也就是上面的 linting._linterConfig 配置。因为每次校验时都会重新实例化一个 linter,所以可以通过 linting.setLinterConfig 重新配置规则,实现动态化配置。

1.4 linter.lint

这一步则是最关键的部分,会解析 linter.config 中的规则配置,并依次校验流程是否符合。

 Linter.prototype.lint = function(moddleRoot, config) {
   config = config || this.config;

   return this.resolveRules(config).then((ruleDefinitions) => {
     const allReports = {};
 ​
     ruleDefinitions.forEach((ruleDefinition) => {
 ​
       const { name } = ruleDefinition;
 ​
       const reports = this.applyRule(moddleRoot, ruleDefinition);
 ​
       if (reports.length) {
         allReports[name] = reports;
       }
     });
 ​
     return allReports;
   });
 };
复制代码

这里在实际执行过程中只有第一个参数。

resolveRules 规则配置处理

 Linter.prototype.resolveRules = function(config) {
 ​
   // resolveConfiguredRules: 解析 extends 继承关系,并合并配置
   return this.resolveConfiguredRules(config).then((rulesConfig) => {
 ​
     // 根据合并后的规则配置对象,解析为正式格式的配置项数组
     const parsedRules = Object.entries(rulesConfig).map(([ name, value ]) => {
       const { category, config } = this.parseRuleValue(value);
       return { name, category, config };
     });
 ​
     // 筛选出没有被关闭的规则
     const enabledRules = parsedRules.filter(definition => definition.category !== 'off');
 ​
     // 遍历可用规则配置,从 cachedRules 中读取到对应的规则校验函数
     const loaders = enabledRules.map((definition) => {
 ​
       const {  name, config } = definition;
 ​
       return this.resolveRule(name, config).then(function(rule) {
         return { ...definition, rule };
       });
     });
 ​
     return Promise.all(loaders);
   });
 };
复制代码

applyRule 校验流程

上文解析完规则配置之后,就会遍历配置调用 applyRule 来检查流程。这个过程其实也很简单,就是根据规则函数中的 check 方法来检查传入的这个流程图根节点,并将检查结果返回出来

 Linter.prototype.applyRule = function applyRule(moddleRoot, ruleDefinition) {
 ​
   const { config, rule,  category, name } = ruleDefinition;
 ​
   try {
     const reports = testRule({ moddleRoot, rule, config });
 ​
     return reports.map(function(report) {
       return { ...report, category  };
     });
   } catch (e) {
     console.error('rule <' + name + '> failed with error: ', e);
     return [
       {  message: 'Rule error: ' + e.message, category: 'error' }
     ];
   }
 ​
 };
复制代码

这里的 testRule 就是一个校验方法,内部会实例化一个 Reporter 对象,对校验结果进行格式化输出。

校验结果

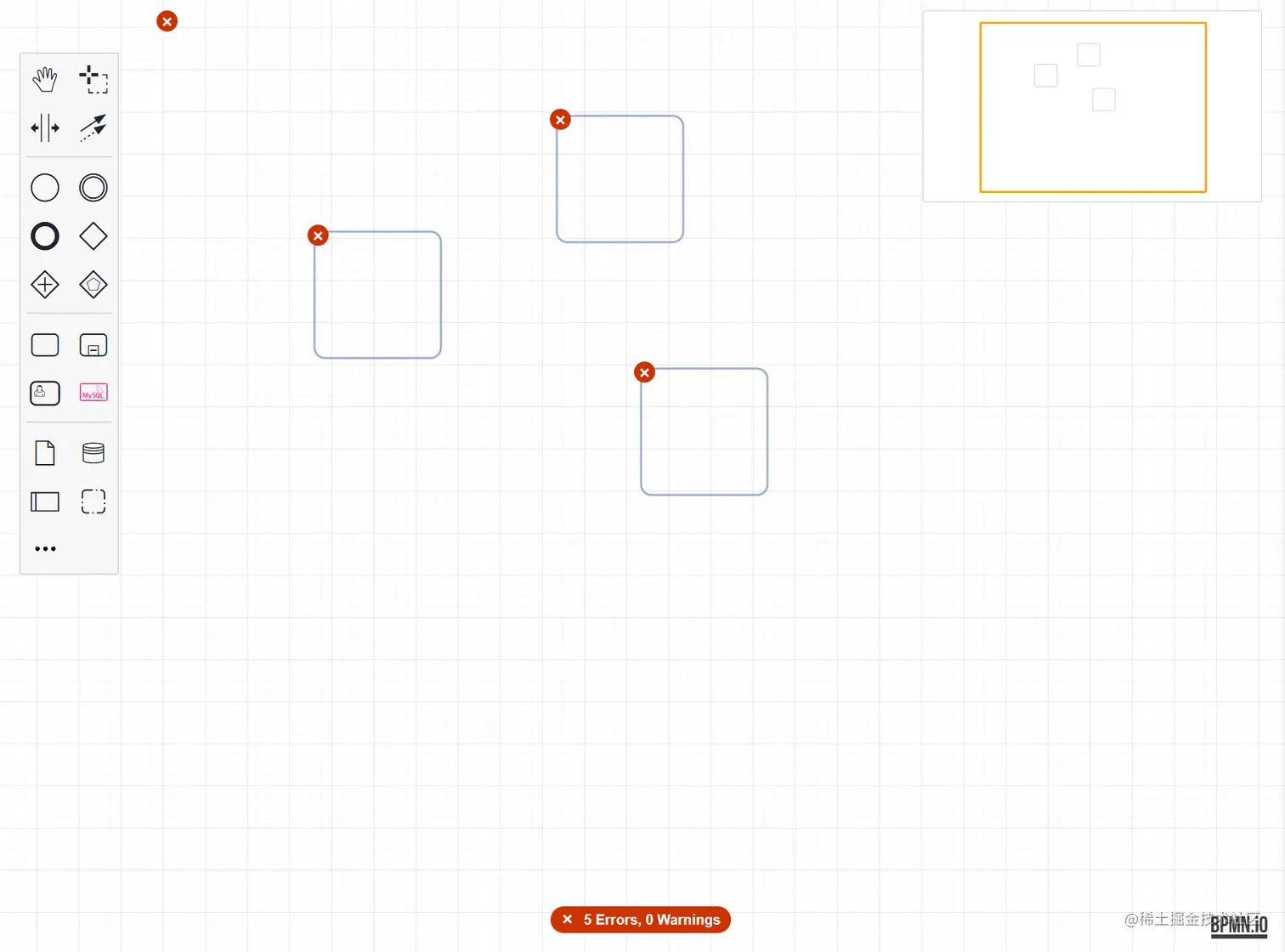

假设我们有这样一个流程图:


这个图按照默认的规则来看,包含以下三个类型的错误:

  1. 没有开始节点
  2. 没有结束节点
  3. 流程节点没有被连接(也就是没有关联到一个流程上)

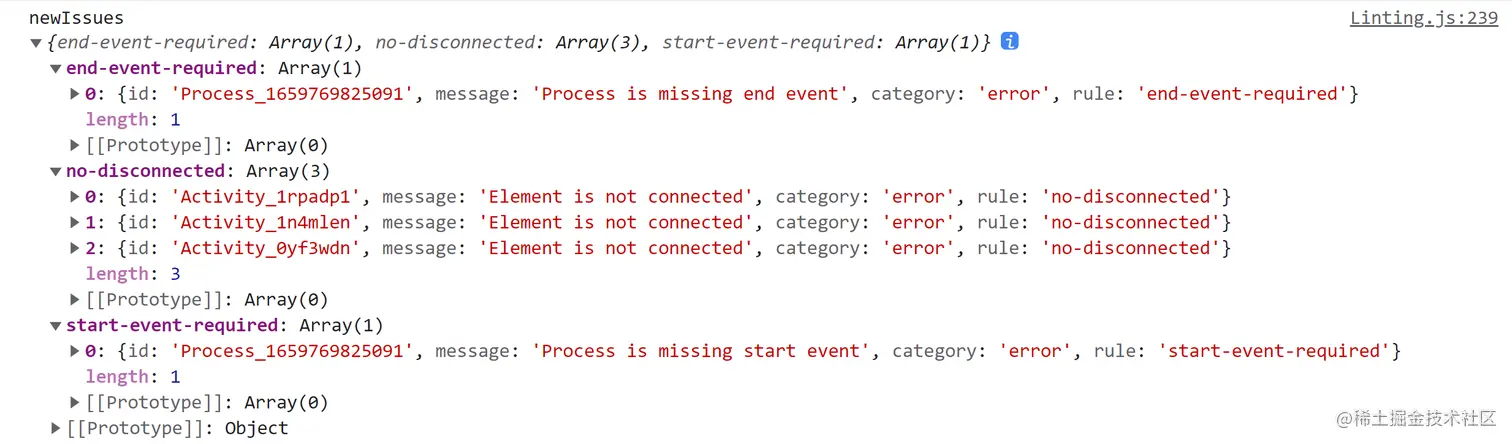

所以 bpmnlint 的校验结果也是如此,按照不同的规则配置分为不同的错误信息,并作为一个对象输出。


但是这个结果不能直接给用户提示,所以 bpmn-js-bpmnlintLinting 模块对这些信息进行了解析,并分别为错误元素创建不同的 overlays 图层来显示错误信息。

错误信息格式化与图层创建等,后续与 Overlays 模块结合讲解
