ST H7低功耗串口技术及唤醒方式-综合

1 低功耗串口技术

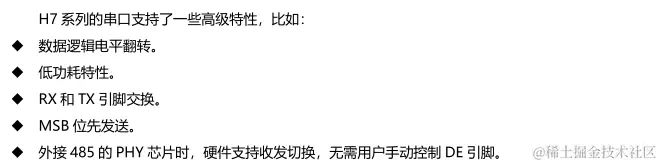

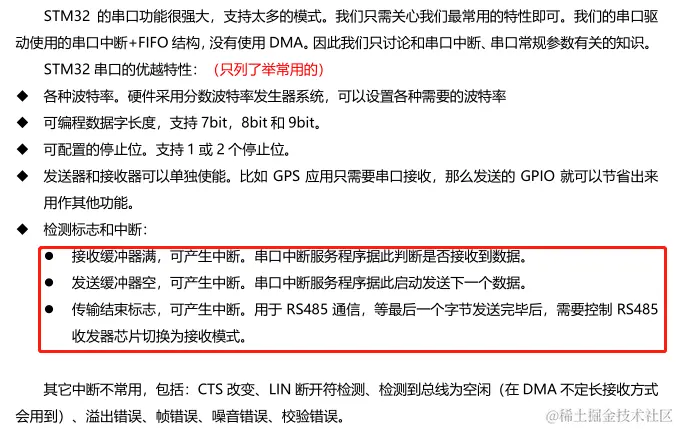

1.1 低功耗串口的基本功能

• LPUART 的全称是 Low power universal synchronous asynchronous receiver transmitter，中文 意思是低功耗通用异步收发器，简称 LPUART

1.2 低功耗串口的支持的时钟和波特率

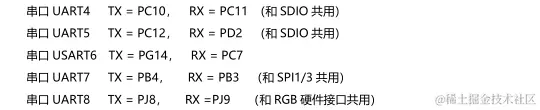

2 串口硬件设计

3 低功耗串口唤醒方式

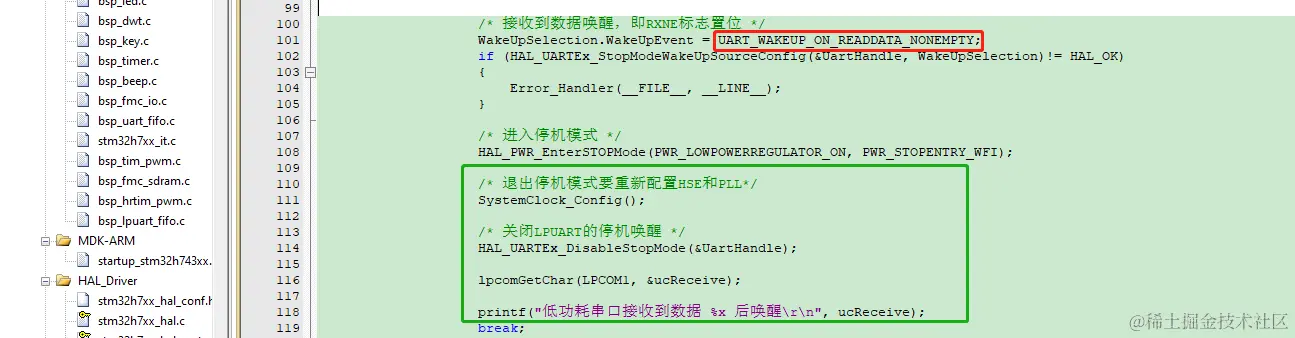

• 检测到RXNE标志唤醒，即接收到数据，如果想唤醒 H7，发一个任意数据即可

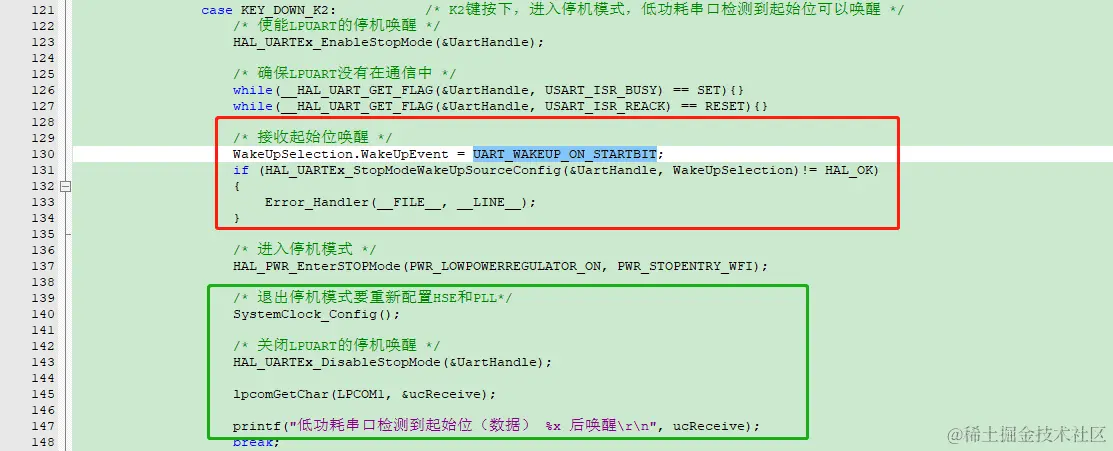

• 低功耗串口检测到起始位可以唤醒，如果想唤醒 H7，发一个起始位即可，简单些也可以任意发送一个数据
• 检测到匹配地址时唤醒，如果想唤醒 H7，必须发送指定的匹配地址。匹配地址支持 7bit 和 4bit 匹配两种方式，比如我们采用7bit 匹配，设置地址是 0x19，那么用户唤醒的时候要将最高 bit 设置为 1，即发生地址 0x99（0b10011001）才可以唤醒
