前言

先来看下本机系统内存使用情况：数值默认单位为 KB

# 笔记本本机 16G 内存，Ubuntu 18
$ free
              total        used        free      shared  buff/cache   available
Mem:       16306984    13655780     1205560      576992     1445644     1748628
Swap:       2097148     1620224      476924
​
# -h 适配可读的单位。-m 即 MB 为单位
$ free -h
              total        used        free      shared  buff/cache   available
Mem:            15G         13G        320M        649M        1.6G        1.0G
Swap:          2.0G        1.6G        435M
  • Total（全部） : 总内存大小
  • Used（已用） : 已使用的内存大小，包含共享内存
  • Free（未用） : 未使用内存的大小
  • Shared（共享）: 共享内存的大小
  • Buff/Cache（缓存）：块设备缓存区 和 文件缓存大小
  • Available（可用） : 新进程可用内存的大小（未使用内存 + 可回收的内存）
  • Swap（交换区） ：把这些不常访问的内存先写到磁盘中，然后释放这些内存，给其他更需要的进程使用。

关于 Buff/Cache ，可以通过 man free 手册来查看说明：


  • Buffers ：是内核缓冲区用到的内存，对应的是 /proc/meminfo 中的 Buffers 值。

  • Cache： 是 Page Cache 页缓存 和 Slab 用到的内存，对应的是 /proc/meminfo 中的 Cached 与 SReclaimable 之和。

    • Page Cache 页缓存：缓存从文件读取的数据。
    • Slab：用于记录可回收部分 和 不可回收部分。

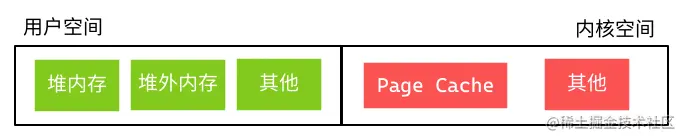

由上，并结合平时开发经验，推测内存组成部分：堆内存、堆外内存、Page Cache、其他


问题：在 64位系统下，虚拟地址空间中 内核空间 和 用户空间 均占 128T，可对应的空间在物理内存中占多少？

这其实没有一个明确的答案，因为 内核空间 和 用户空间 共享同一个物理内存。 但我们平时开发时（Kafka、ES）经常接触到 Page Cache，同时希望能分配更多内存给 Page Cache。 要么限制 Page Cache 的大小，要么限制应用程序的大小。 一般我们都选择限制应用程序，举个栗子： 安装 ES 在 8C16G 机子下，设置最大和最小堆内存为 8G，-Xms8g -Xmx8g。目的就是留一半内存给 Page Cache。


下面着重来介绍 Page Cache 与 Swap。


Page Cache 页缓存

Page cache：也叫页缓冲 或 文件缓冲，也叫 ES 中的 filesystem cache。

问题：为什么需要 Page Cache ？

  • 回答：加速对文件内容的访问。减少磁盘I/O，提升应用的 I/O 速度。

举个栗子：写文件

调用 write(2)函数，写入 Page Cache后就返回，内核会自动刷盘（把 Page Cache 中数据写入磁盘）。

来看张神图，应用程序产生 Page Cache 的逻辑示意图：


从图中可知：

  1. Page Cache 是内核管理的内存，属于内核不属于用户。
  2. 有两种方式可以产生 Page Cache：标准I/O（Buffered I/O） 和 MMAP（Memory-Mapped I/O）
  3. Linux I/O 有 3 种方式：标准I/O、MMAP 和 Direct I/O

要分析此图，我们还需要先了解 Linux IO 栈：

  1. 虚拟文件系统（VFS） ：对各种文件系统的一个抽象，它为各种文件系统提供了一个通用的接口。
  2. 块层（Block I/O） ：管理块设备的 IO 队列，对 IO 请求进行合并、排序。
  3. 设备驱动（Device Driver） ：操作存储介质。

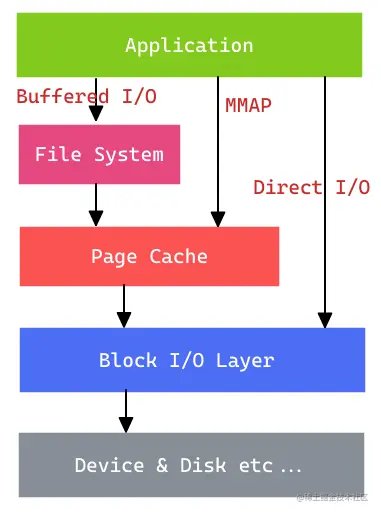

再看 Linux I/O 3 种方式，这里做了简化：

问题：为什么上张图里有 VFS，这图改为 File System文件系统？ 回答：VFS 就像接口，定义好接口，其他人就来实现就行。File System文件系统更为具体化。 举个栗子：open() 函数，可以以特定的文件描述符打开某一个文件。 使用：fd = open("myfile", O_RDWR | O_CREAT | O_SYNC | O_DIRECT, S_IRUSR | S_IWUSR);

  • O_DIRECT：无缓冲的输入、输出。对应 Direct I/O。
  • O_SYNC：以同步 IO 方式打开文件。


这里着重再介绍下 Direct I/O： 是指跳过操作系统的页缓存，直接跟文件系统交互来访问文件。

想要实现直接 I/O，需要在系统调用中，指定 O_DIRECT 标识。

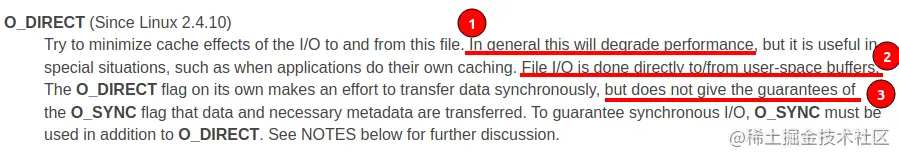

官方文档


官方文档中的说明，主要体现了 3 点：

  1. 缺点： 这种方式会降低性能。（磁盘读写、磁盘寻道等。）
  2. 特殊应用场景： 应用程序自己管理缓存，文件I/O直接对接用户空间缓冲区。（对开发者能力要求高）
  3. 不保证同步： 不能确保每次写入都同步数据到磁盘，还是需要设置 O_SYNC 标识或者手动 fsync。

Tips：Java 基本库不支持 Direct I/O，若想使用需引入 JNA 包。


Swap 交换区

Swap 说白了就是把一块磁盘空间或者一个本地文件（以下讲解以磁盘为例），当成内存来使用。

Swap 把这些不常访问的内存先写到磁盘中，然后释放这些内存，给其他更需要的进程使用。再次访问这些内存时，重新从磁盘读入内存就可以了。

  • 换出：就是把进程暂时不用的内存数据存储到磁盘中，并释放这些数据占用的内存。
  • 换入：则是在进程再次访问这些内存的时候，把它们从磁盘读到内存中来。

问题：为什么一些中间件都建议关闭 Swap？

  1. 性能问题： 例如 ES，与 JVM 的 GC 相关。GC会遍历所用到的堆的内存，如果有部门内存被 Swap 到磁盘，那么 GC 遍历时候就会去查磁盘，磁盘 IO 又很慢，这就会导致应用程序 STW 假死一段时间。

    ES文档

  2. 管理问题： 例如 K8s，开启 Swap后通过 Cgroups 设置的内存上限就会失效。
