简介
MediaPipe 是 Google Research 开源的机器学习模型应用框架，为流媒体提供跨平台、可定制的机器学习解决方案。
它提供了以下特性：
- 端到端加速
- 跨平台部署
- 现成的解决方案
- 免费开源
本文将对 Mediapipe 的基础概念以及其模型的可视化工具进行介绍。
框架概念
Mediapipe 定义了一下概念
-
图 Graph
- 媒体流的处理被表示为一个有向图；
- 宏观上看，
graph由一个个算子组成，并且一个合法的graph不能存在环； graph使用类似json的格式来描述和配置有向图，其在初始化时就确定了，是静态的；graph配置的合法性校验仅在初始化时做一次，因此每个算子都要保证在任意情况下都要将数据传递下去（即便是无意义的数据），以此来避免因为数据断流造成的卡死。
-
子图
Subgraphgraph可以嵌套使用，subgraph相当于一个大算子。
-
计算单元
Calculator- 图的每个节点被称为计算单元（单一的功能）或子图（一个综合性的功能）；
calculator的存在主要是为了实现功能模块的复用；- MP 的优雅很大程度上体现在算子的拆分上，一个通用的计算模块就值得封装成一个算子。
-
数据流
Stream- 由按时间顺序升序排列的多个数据包组成，一个数据流的某一特定时间戳（Timestamp）只允许至多一个数据包的存在，数据流在多个计算单元构成的图中流动；
stream是算子多线程运行的核心思想，算子的运行是依靠数据驱动的，当算子需要的所有数据到齐后算子开始执行。
-
数据包
Packet- 最基础的数据单位，是用来传递数据的数据封装格式，一个数据包代表了在某一特定时间节点的媒体数据；
- MP已有算子中的
packet均使用共享指针的方式传递内存对象。
整理
MediaPipe用图（Graph）来表示媒体流的处理过程，图的每个节点可为计算单元或子图；计算单元（Calculator）可以看做是一个算子，将一个通用的计算封装成一个算子以实现计算的复用；子图（Subgraph）可以看做是一个大的算子，它将可实现某一完整功能的一些算子整体封装起来，成为一个功能模块；数据包（Packet）是MP中最基础的数据单位，一个数据包代表了在某一特定时间节点的数据，MP已有算子中的Packet均使用共享指针的方式传递内存对象；按时间顺序升序排列的多个数据包组成数据流（Stream），数据流在计算单元之间流动传输数据。
可视化工具
官方提供了可以将解决方案可视化的工具： viz.mediapipe.dev/

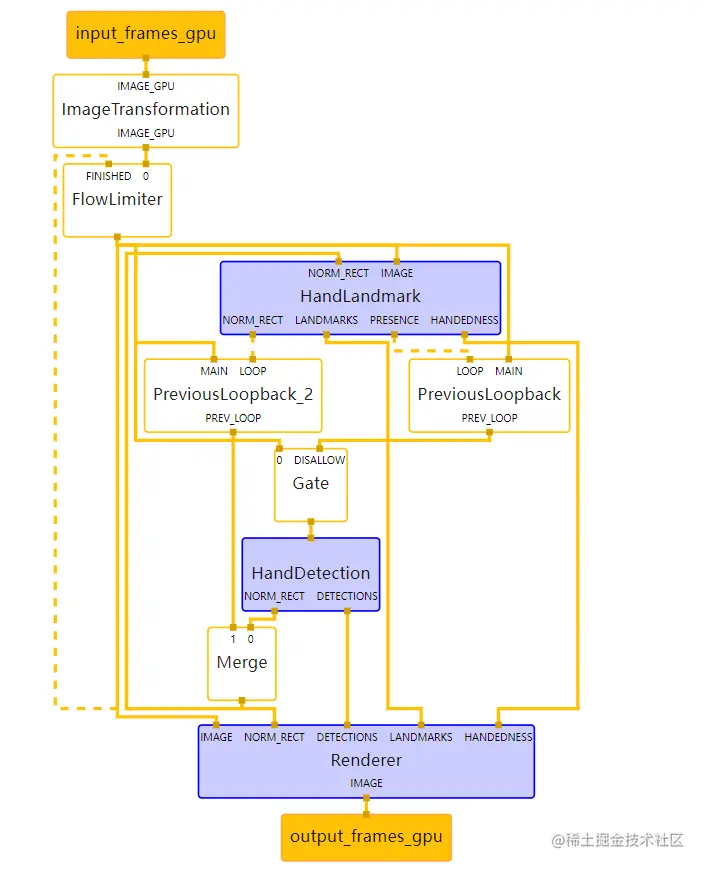

下面是手势跟踪方案 HandTrack 的可视化图
其中黄色的是数据流和数据包，白色的是计算单元，紫色的是子图
总结
了解 MediaPipe 的基本概念以及学会利用可视化工具，有助于我们更好地理解和使用其提供的优秀的媒体处理方案。
