本篇将从架构的角度介绍Android操作系统的系统架构以及Framework层架构，并且给出Farmework层相关的代码结构，以帮助您更好的了解Farmework层的结构及功能。
1、系统架构

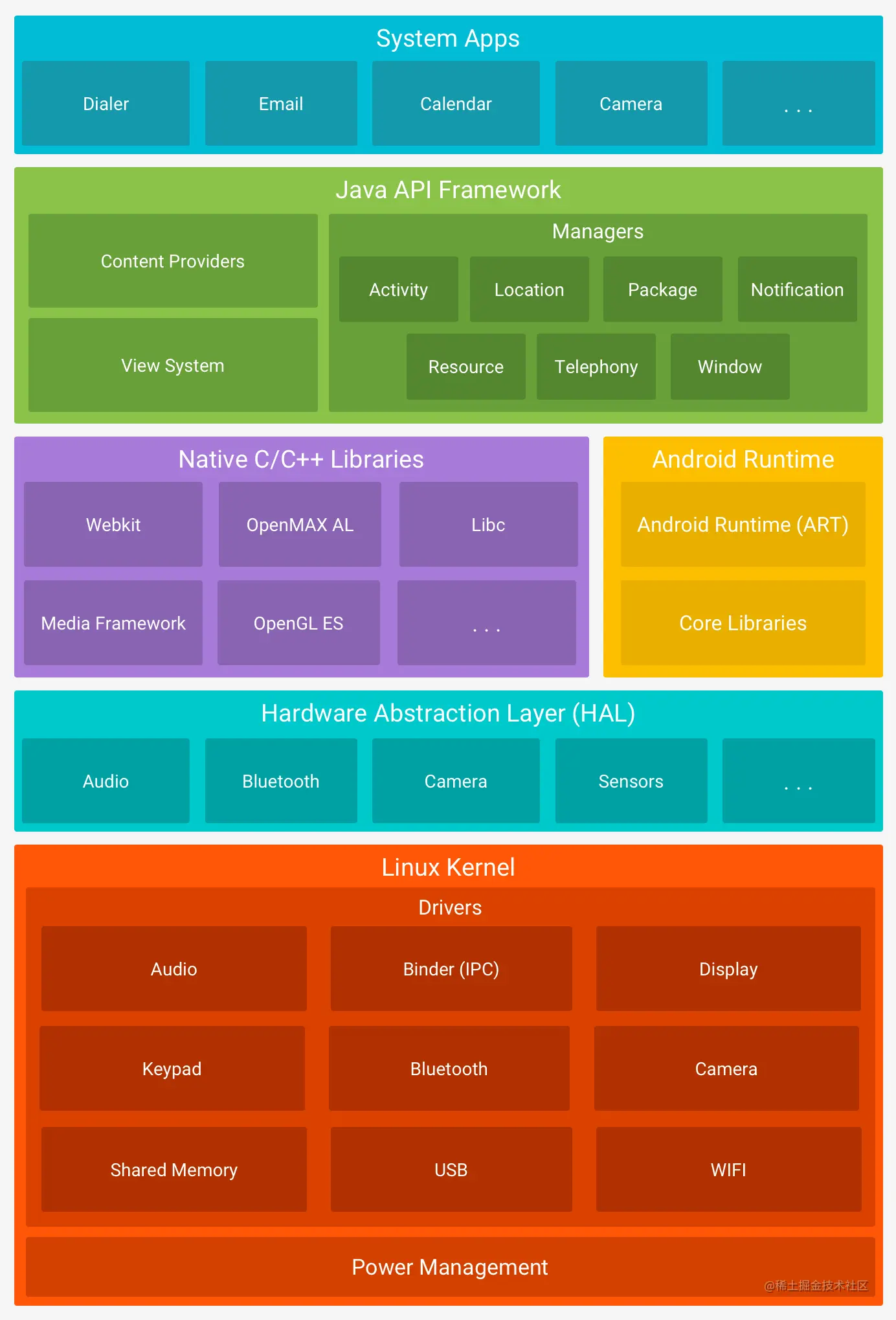

Android架构如上图所示，该系统架构主要分为分为六大模块，从下往上依次为LINUX KERNEL(内核层)，HAL（硬件抽象层），Android Runtime（安卓运行时库），LIBRARIES(原生 C/C++共享库)，Java API FRAMEWORK(Java API 框架层)，APPLICATION(应用程序)，由于本文仅关注FARMWORK层相关知识，故仅对这六大模块进行简单介绍。
Linux 内核
Android 平台的基础是 Linux 内核。例如，Android Runtime (ART)依靠 Linux 内核来执行底层功能，例如线程和低层内存管理。
硬件抽象层 (HAL)
硬件抽象层 (HAL) 提供标准界面，向更高级别的Java API框架显示设备硬件功能。由于部分硬件厂商不想把自己的核心代码公开，如果把代码放在内核空间里就需要遵循GUN License，会损害厂家的利益。所以，Google为了响应厂家在Android的架构里提出HAL的概念，把对硬件的支持分为用户空间和内核空间，而HAL层就属于这里面的用户空间，该部分代码遵循Apache License，所以厂家可以把核心的代码实现在HAL层，无需对外开放源代码。
Android Runtime
Android Runtime（ART），是一种在Android操作系统上的运行环境，由Google公司研发，并在2013年作为Android 4.4系统统中的一项测试功能正式对外发布，在Android 5.0及后续Android版本中作为正式的运行时库取代了以往的Dalvik虚拟机。它与Dalvik的主要不同在于：Dalvik采用的是JIT技术，而ART采用Ahead-of-time（AOT）技术。ART同时也改善了性能、垃圾回收（Garbage Collection）、应用程序除错以及性能分析。
原生 C/C++ 库
Android 包含一些C/C++库，许多核心 Android 系统组件和服务（例如 ART 和 HAL）构建自原生代码，需要以 C 和 C++ 编写的原生库。Android 系统提供 Java 框架 API 以向应用显示其中部分原生库的功能。
Java API 框架
Framework层为我们开发应用程序提供了非常多的API，我们通过调用特殊的API构造我们的APP，满足业务上的需求，比如安卓开发者熟知的Activity,Service,Notification等，都是由framework层提供的。
应用层
应用层用于与用户进行可视化交互，包括系统应用和用户应两个部分。
2、Farmework
2.1、系统服务

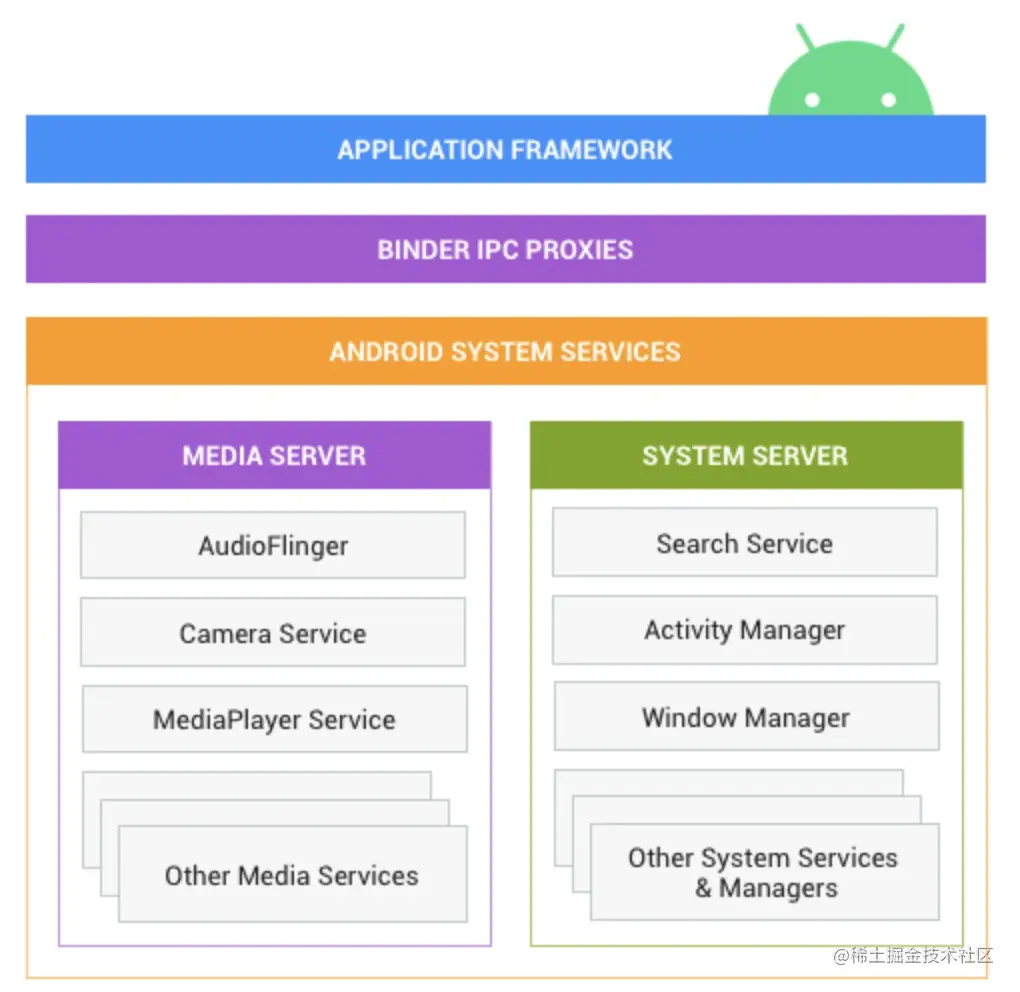

SystemServer是framework中非常重要的一个进程，它是在虚拟机启动后运行的第一个java进程，SystemServer启动其他系统服务，这些系统服务都是以一个线程的方式存在于SystemServer进程中，这些服务包括：
EntropyService提供伪随机数PowerManagerService电源管理服务ActivityManagerService最核心的服务之一，管理ActivityTelephonyRegistry通过该服务注册电话模块的事件响应，比如重启、关闭、启动等PackageManagerService程序包管理服务AccountManagerService账户管理服务，是指联系人账户，而不是Linux系统的账户ContentServiceContentProvider服务，提供跨进程数据交换BatteryService电池管理服务LightsService自然光强度感应传感器服务VibratorService震动器服务AlarmManagerService定时器管理服务，提供定时提醒服务WindowManagerServiceFramework最核心的服务之一，负责窗口管理BluetoothService蓝牙服务DevicePolicyManagerService提供一些系统级别的设置及属性StatusBarManagerService状态栏管理服务ClipboardService系统剪切板服务InputMethodManagerService输入法管理服务NetStatService网络状态服务NetworkManagementService网络管理服务ConnectivityService网络连接管理服务AccessibilityManagerService辅助管理程序截获所有的用户输入，并根据这些输入给用户一些额外的反馈，起到辅助的效果MountService挂载服务，可通过该服务调用Linux层面的mount程序NotificationManagerService通知栏管理服务，Android中的通知栏和状态栏在一起，只是界面上前者在左边，后者在右边DeviceStorageMonitorService磁盘空间状态检测服务LocationManagerService地理位置服务SearchManagerService搜索管理服务DropBoxManagerService通过该服务访问Linux层面的Dropbox程序WallpaperManagerService墙纸管理服务，墙纸不等同于桌面背景，在View系统内部，墙纸可以作为任何窗口的背景AudioService音频管理服务BackupManagerService系统备份服务AppWidgetServiceWidget服务RecognitionManagerService身份识别服务DiskStatsService磁盘统计服务
2.2、核心服务介绍
2.2.1、ActivityManagerService
ActivityManagerService（以下简称：AMS）是android系统的一个系统服务，是应用进程的管理服务端，直接的控制了应用程序的各个行为，保证了系统中不同的应用程序之间能够和谐的合理的进行调度运行。 AMS是android上层系统最核心的模块之一，其主要的工作是对所有的应用进程及其进程中的四大组件进行管理。(当然这里面也涉及了一些window、电源、权限等内容) 对进程的管理包括：进程的创建与销毁、进程的优先级调整。 对组件的管理包括：Activity的调度管理、Service的管理、Broadcast的分发、以及ContentProvider管理。
2.2.2、 WindowManagerService WindowManagerService对系统中所有窗口进行管理，主要负责窗口的一下管理，主要包括如下：
- 窗口管理
- 窗口动画
- 输入系统的中转站
- Surface管理
2.2.3、 Surfaceflinger
Surfaceflinger负责Layer合成（composer）；创建surface；管理surface。
2.2.4、PackageManagerService

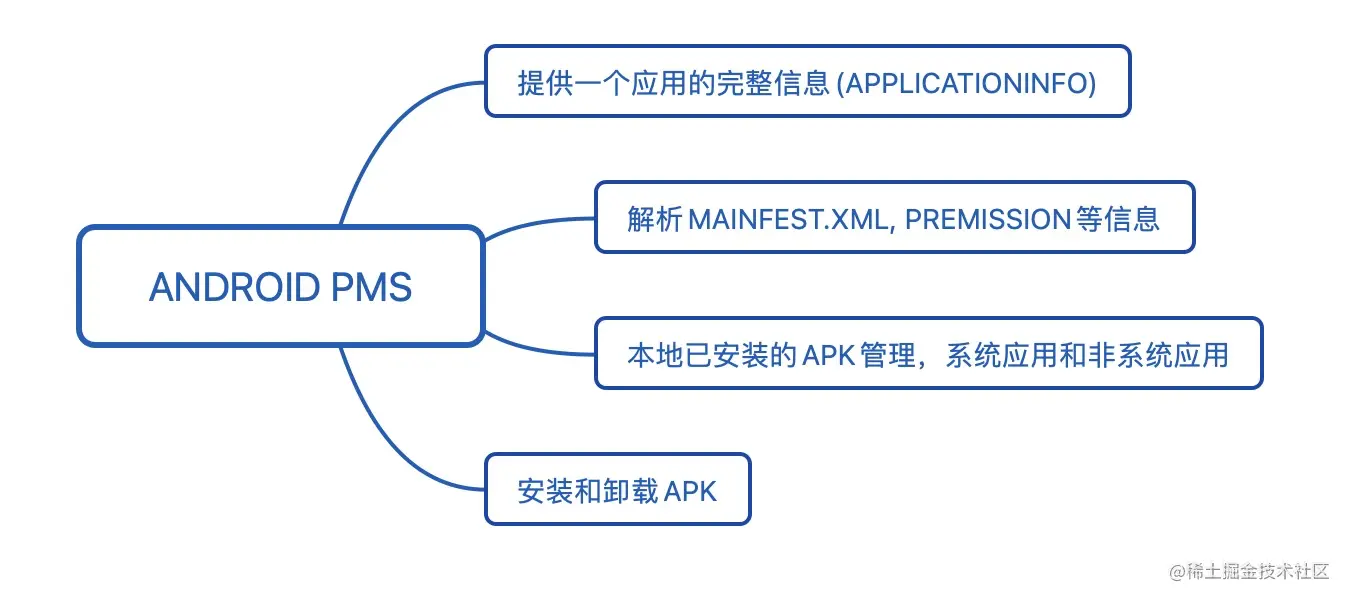

负责Package的管理，应用程序的安装 、卸载、信息查询等，其职责如下图所示：
2.2.5、 Input系统
android的输入系统主要完成键盘、触屏、鼠标等输入设备的事件输入及向焦点窗口和焦点视图的事件派发，插入，过滤，拦截等功能。 android支持的输入设备主要有：键盘、鼠标、触摸屏、轨迹球、游戏摇杆/手柄、绘图板。
3、Farmework层代码结构
Java API 框架层的主要实现代码在/frameworks/base和/frameworks/av目录下，其中/frameworks/base目录结构如下：
|– api （定义API）
|– core （核心库）
|– docs （文档）
|– include （头文件）
|– libs （库）
|– media （多媒体相关库）
|– nfc-extras （NFC相关）
|– opengl 2D/3D （图形API）
|– sax （XML解析器）
|– telephony （电话通讯管理）
|– tests （测试相关）
|– test-runner （测试工具相关）
|– tools （工具）
|– wifi （wifi无线网络）
|– cmds （重要命令：am、app_proce等）
|– data （字体和声音等数据文件）
|– graphics （图形图像相关）
|– keystore （和数据签名证书相关）
|– location （地理位置相关库）
|– native （本地库）
|– obex （蓝牙传输）
|– packages （设置、TTS、v*n程序）
|– services （系统服务）
