流／批／OLAP 一体的 Flink 引擎介绍｜青训营笔记

这是我参与「第四届青训营」笔记创作活动的的第2天

Apache Flink 概述

Apache Flink 是一个框架和分布式处理引擎，用于对无界和有界数据流进行状态计算。

Apache Flink 诞生背景

什么是大数据：指无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合

海量化：海量数据
多样化：数据源和数据种类多样，如非结构化数据、半结构化数据和结构化数据
快速化：数据产生和处理速度非常快
价值化：数据价值密度低、整体价格密度高

大数据计算架构发展历史

史前阶段 ~2006 ：
- 传统数仓
- Oracle
- 单台大型机器处理
- 黑箱使用（Google “三驾马车”）
  - GFS 分布式文件存储
  - MapReduce 分布式计算框架
  - BigTable 分布式结构化数据存储系统
Hadoop：
- 分布式
- Map-Reduce（双算子API）
- 离线计算
Spark：
- 批处理
- 流处理
- SQL高阶API（更多语义、使用简单）
- 内存迭代计算
Flink：
- 流计算
- 实时、速度快
- 流批一体
- Streaming/Batch SQL

为什么需要流计算？

大数据实时性带来价值更大：监控场景、金融风控、实时推荐等
大数据实时性要求，带来计算架构模式的变化，从批式到流式
- 批式计算
  - 离线计算，非实时
  - 静态数据集
  - 小时/天等周期性计算
- 流式计算
  - 实时计算、快速、低延迟
  - 无限流、动态、无边界数据源
  - 7*24 h 不断运行
  - 流批一体

传统数据处理架构

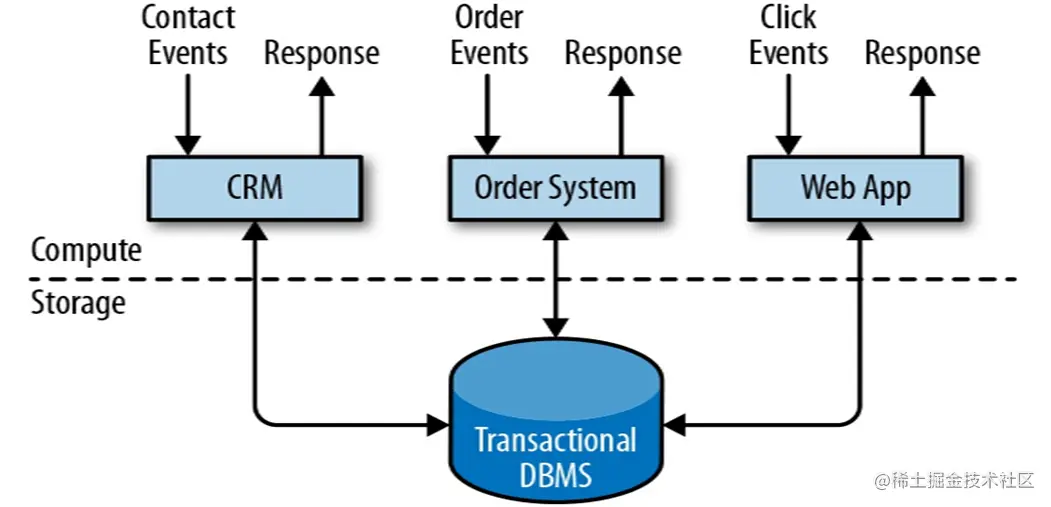

事务处理

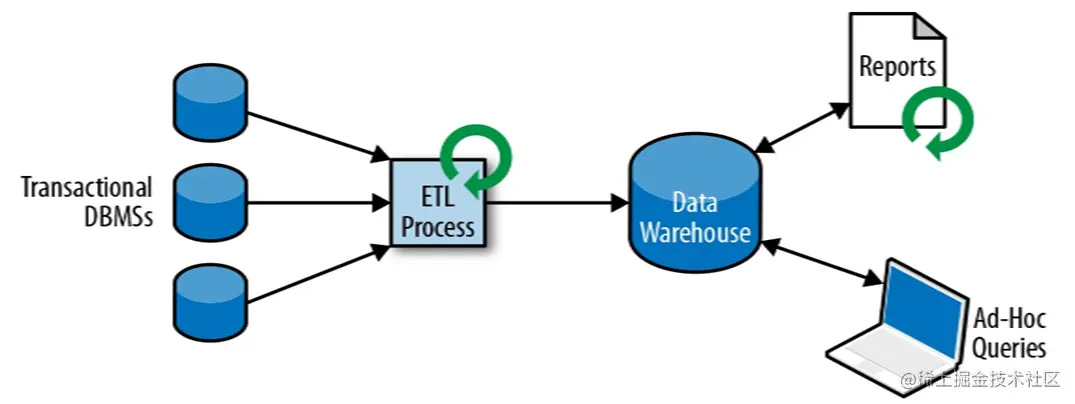

分析处理
- 将数据从业务数据库复制到数仓，再进行分析和查询

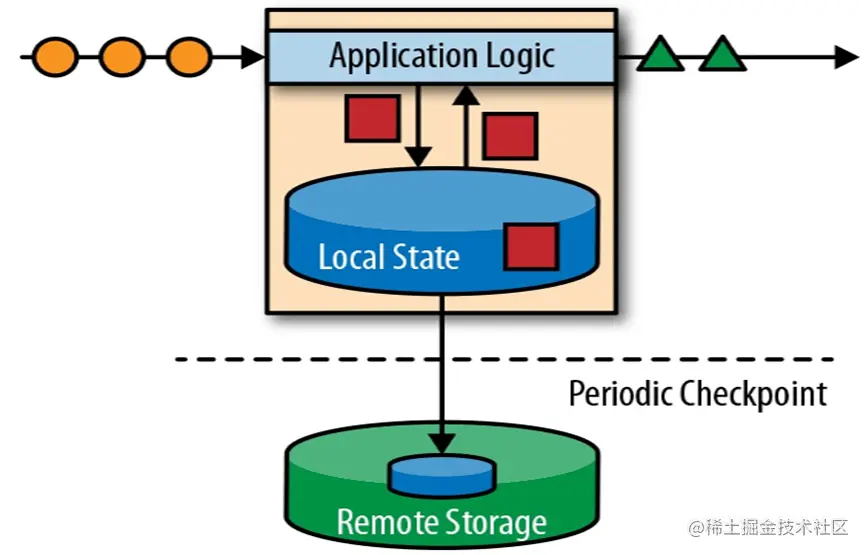

有状态的流式处理

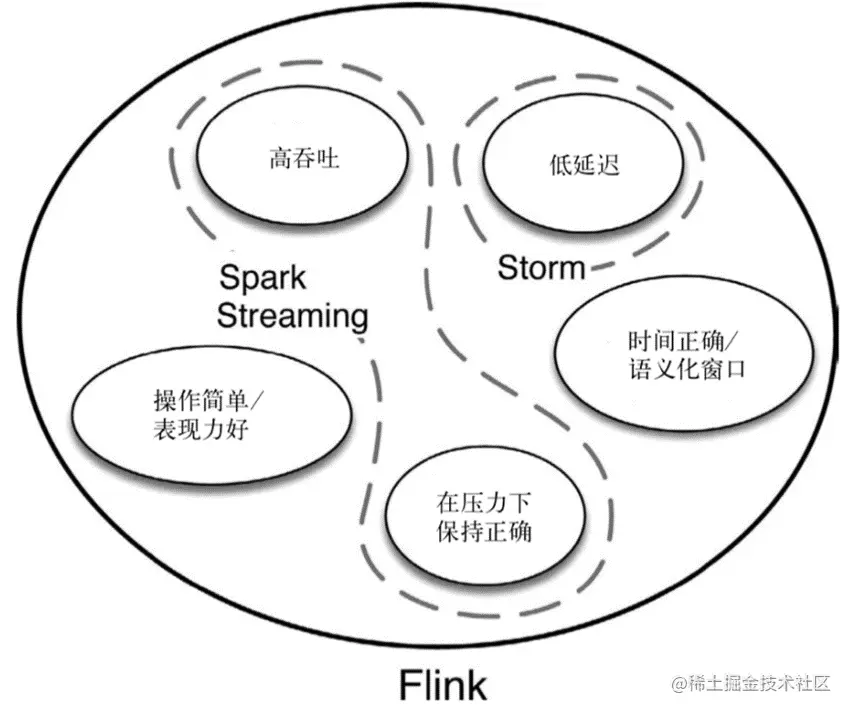

为什么 Flink 会脱颖而出

流计算引擎的对比

	Storm	Spark Streaming	Flink
Streaming Model	Native	mini-batch	Native
一致性保证	At Least/Most Once	Exactly-Once	Exactly-Once
延迟	低延迟（毫秒级）	高延迟（秒级）	低延迟（毫秒级）
吞吐	低	高	高
容错	ACK	RDD Based Checkpoint	Checkpoint（Chandy-Lamport）
StateFul	No	Yes（DStream）	Yes（Operator）
SQL支持	No	Yes	Yes

流式计算引擎发展历史

Storm：History of Apache Storm and lessons learned - thoughts from the red planet；
- Storm API 的 low-level 以及开发效率低下；
- 一致性问题：Storm 更多考虑到实时流计算的处理时延而非数据的一致性保证；
Spark Streaming：An Architecture for Fast and General Data Processing on Large Clusters；
- Spark Streaming 相比于 Storm 的低阶 API 以及无法正确性语义保证，Spark 是流处理的分水岭：第一个广泛使用的大规模流处理引擎，既提供较为高阶的 API 抽象，同时提供流式处理正确性保证。
Flink：从产品技术来看，Flink 作为一个最新的实时计算引擎，具备如下流计算技术特征：
- 完全一次保证：故障后应正确恢复有状态运算符中的状态；
- 低延迟：越低越好。许多应用程序需要亚秒级延迟；
- 高吞吐量：随着数据速率的增长，通过管道推送大量数据至关重要；
- 强大的计算模型：框架应该提供一种编程模型，该模型不限制用户并允许各种各样的应用程序在没有故障的情况下，容错机制的开销很低；
- 流量控制：来自慢速算子的反压应该由系统和数据源自然吸收，以避免因消费者缓慢而导致崩溃或降低性能；
- 乱序数据的支持：支持由于其他原因导致的数据乱序达到、延迟到达后，计算出正确的结果；
- 完备的流式语义：支持窗口等现代流式处理语义抽象；
- Google Dataflow Model 的开源引擎实现。

为何选择Flink

精确一次（Exactly-Once）的状态一致性保证
支持事件时间（event-time）和处理时间（processing-time）语义
Stateful 状态容错 (Checkpoint)
Dataflow 编程模型 Window 等高阶需求支持友好
流批一体

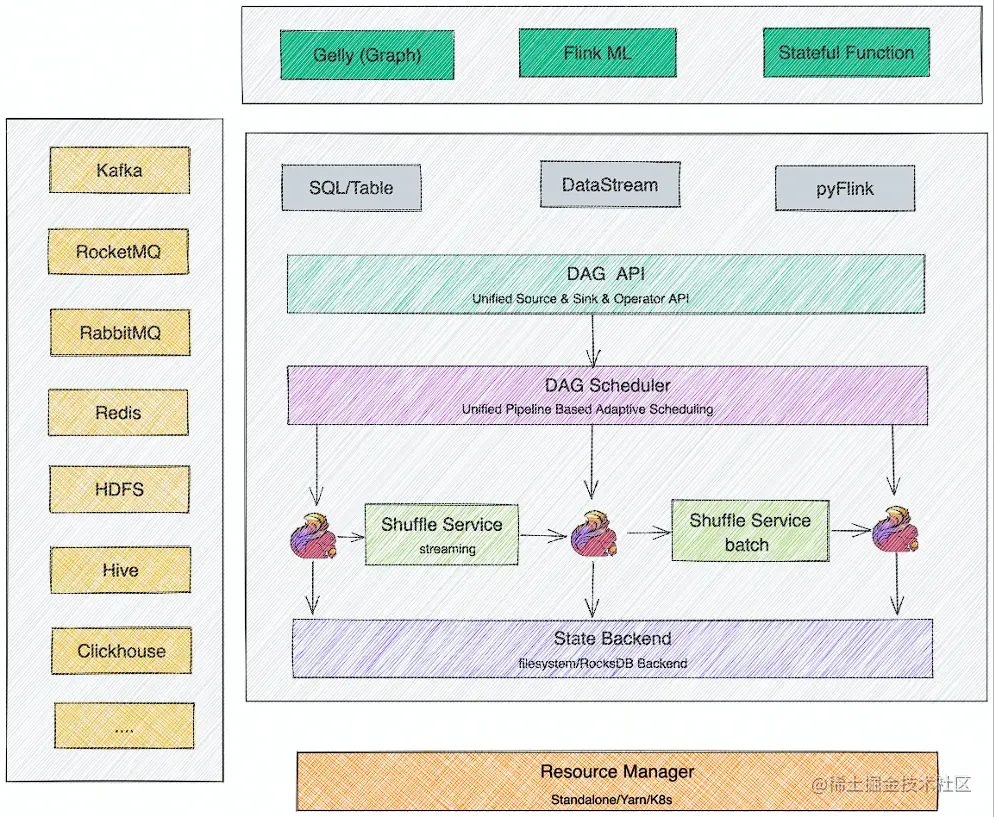

Apache Flink 开源生态

流批一体：支持流计算和批计算
OLAP：Fink支持OLAP短查询场景
Flink ML： pyFlink、Alink、AIFlow等生态支持Flink在ML场景的应用
Gelly：图计算
Stateful Function：支持有状态的FAAS场景

流批一体的 Apache Flink 架构

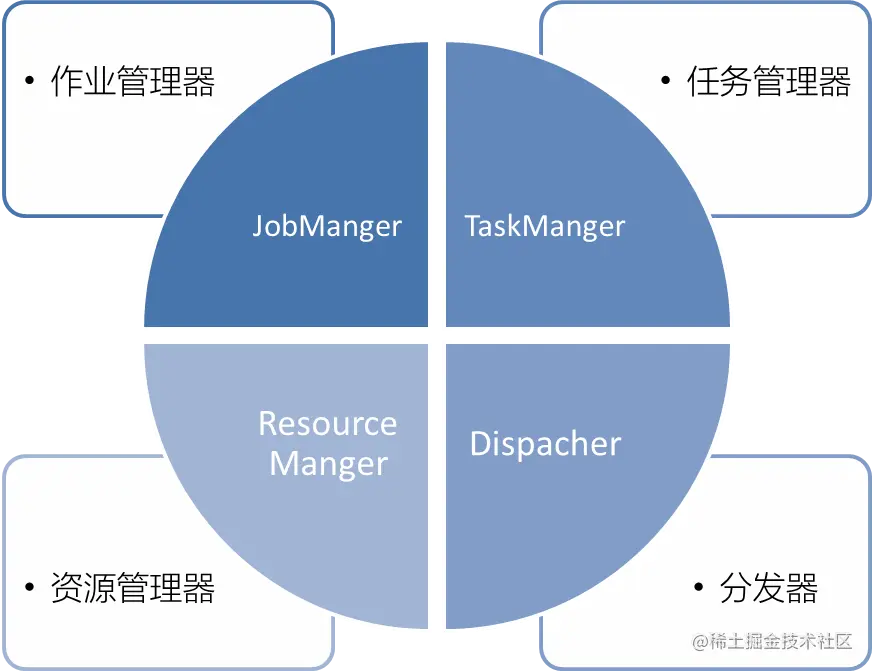

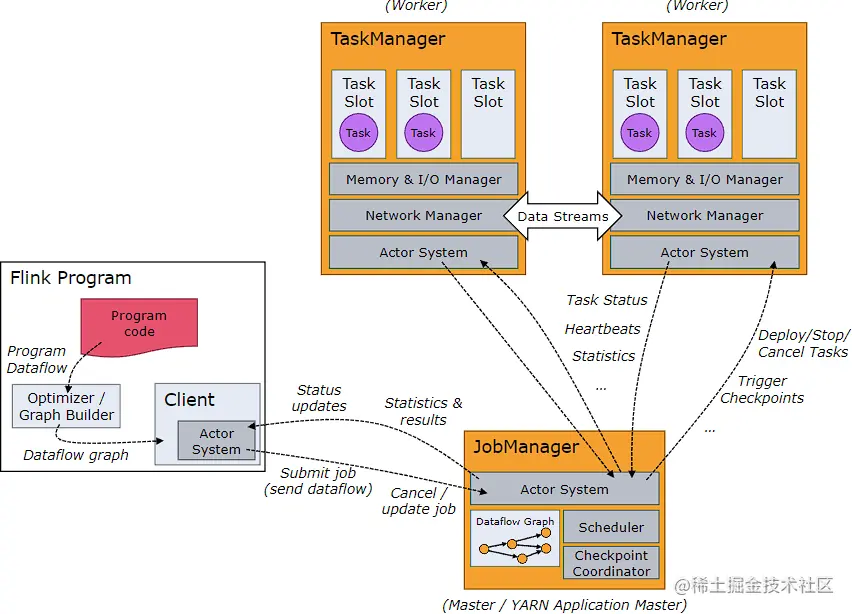

Flink 整体架构

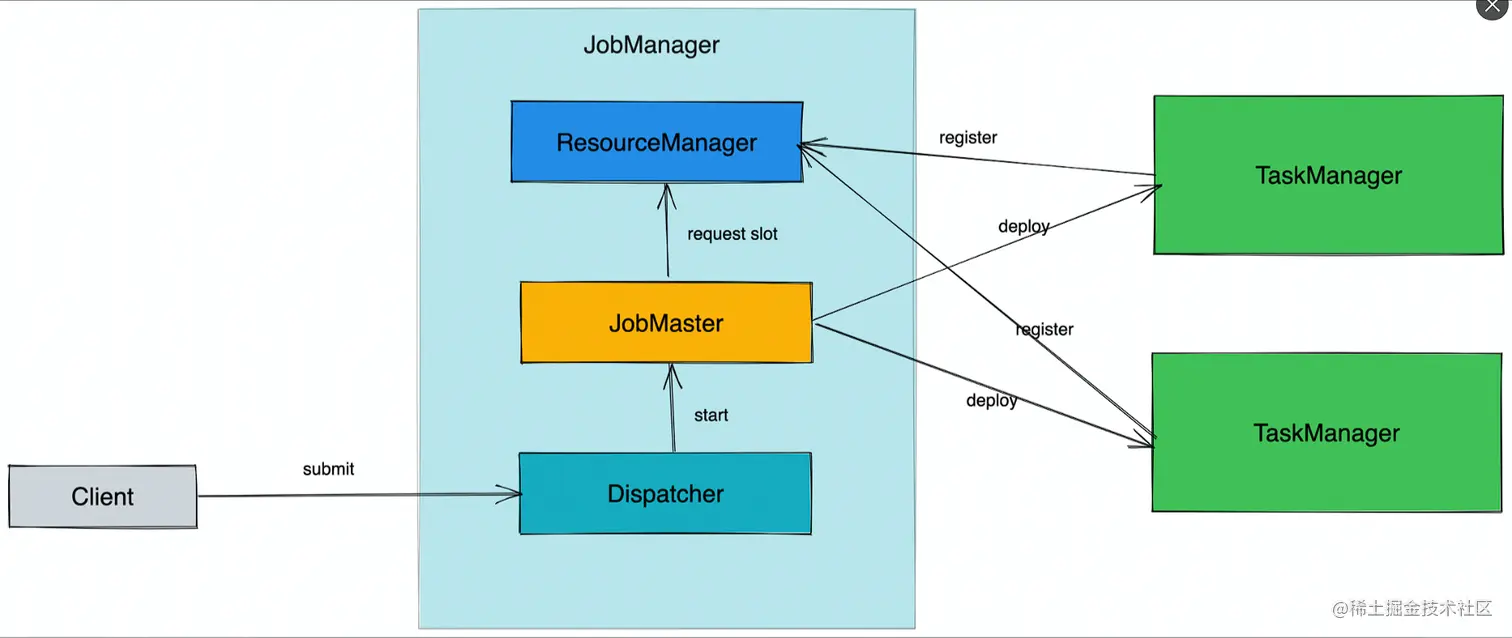

作业管理器（JobManager）：负责整个任务的协调工作，包括：调度 task、触发协调 Task 做 Checkpoint、协调容错恢复等，核心有下面三个组件：
- 资源管理器（ResourceManager）：负责 slot 资源的管理和调度，Task manager 拉起之后会向 RM 注册
- 分发器（Dispatcher）: 接收作业，拉起 JobManager 来执行作业，并在 JobMaster 挂掉之后恢复作业
- JobMaster: 管理一个 job 的整个生命周期，会向 ResourceManager 申请 slot，并将 task 调度到对应 TM 上。它还运行 Flink WebUI 用来提供作业执行信息。
任务管理器（TaskManager）：负责执行一个 DataFlow Graph 的各个 task 以及 data streams 的 buffer 和数据交换。

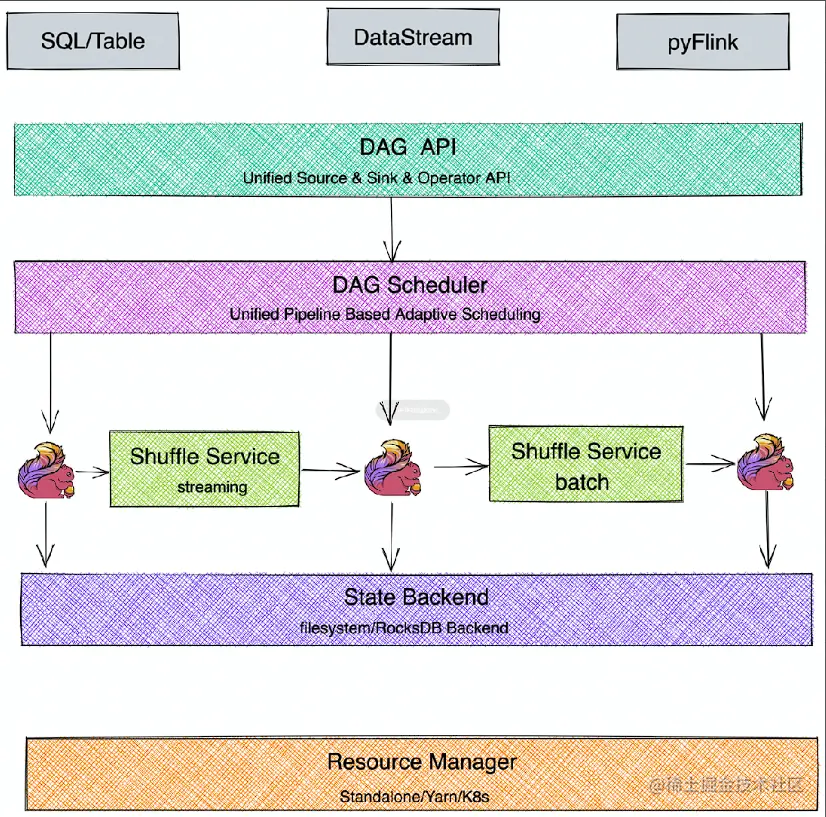

Flink 分层架构

SDK 层：Flink's APIs Overview；目前主要有三类，SQL/Table、DateStream、Python
执行引擎层（Runtime 层）：执行引擎层提供了统一的 DAG，用来描述数据处理的 Pipeline，不管是流还是批，都会转化为 DAG 图，调度层再把 DAG 转化成分布式环境下的 Task，Task 之间通过 Shuffle 传输数据；
- 调度：Jobs and Scheduling；
- Task 生命周期：Task Lifecycle；
- Flink Failover 机制：Task Failure Recovery；
- Flink 反压概念及监控：Monitoring Back Pressure；
- Flink HA 机制：Flink HA Overview；
状态存储层：负责存储算子的状态信息
资源调度层：目前Flink可以支持部署在多种环境

Flink 作业示例

Flink 作业示例（Flink Learn: Hands-On Training）

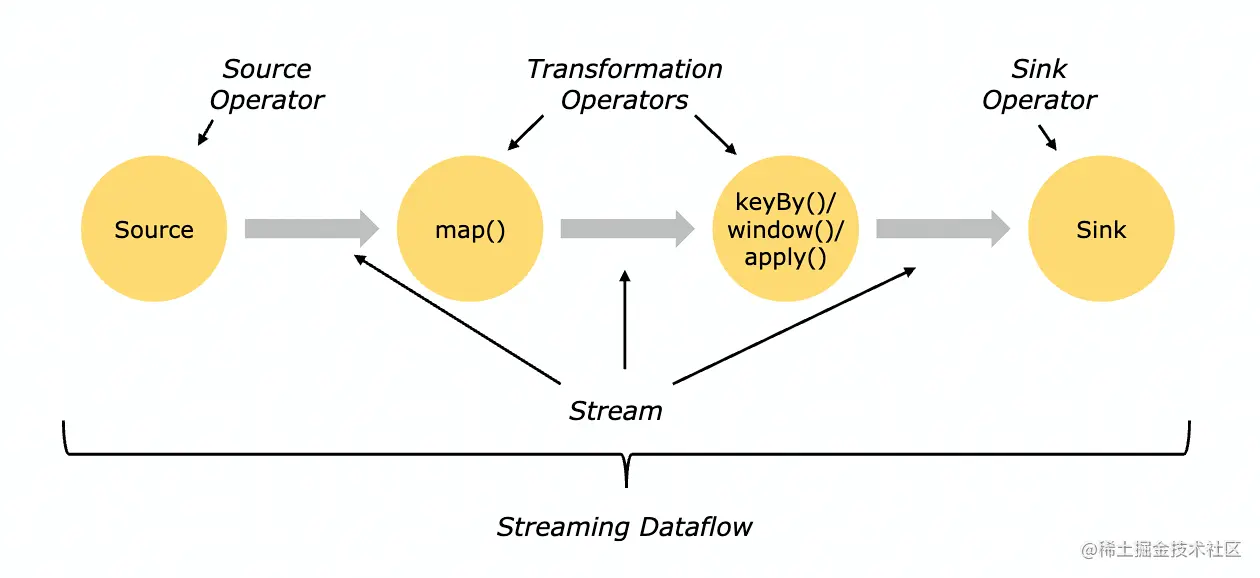

DataFlow（程序与数据流）：所有的Flink程序都是由三部分组成的： Source 、Transformation和Sink。Source负责读取数据源，Transformation利用各种算子进行处理加工，Sink负责输出。

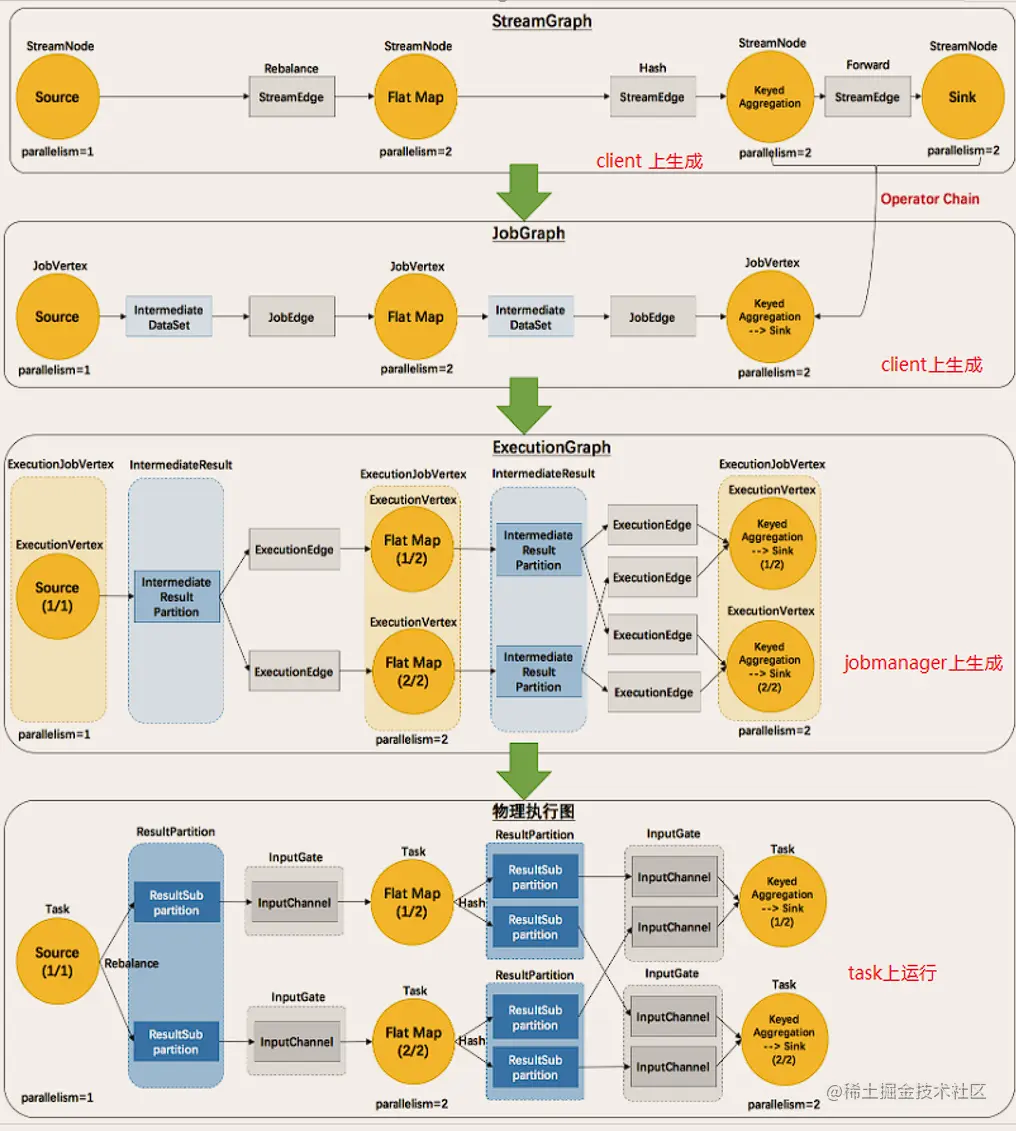

ExecutionGraph（执行图）生成：StreamGraph （DataStream API Code） --> JobGraph --> ExecutionGraph（Parallelized）--> 物理执行图。
- StreamGraph：是根据用户通过 Stream API 编写的代码生成的最初的图。用来表示程序的拓扑结构。
- JobGraph：StreamGraph经过优化后生成了 JobGraph，提交给 JobManager 的数据结构。主要的优化为，将多个符合条件的节点 chain 在一起作为一个节点，这样可以减少数据在节点之间流动所需要的序列化/反序列化/传输消耗。
- ExecutionGraph：JobManager 根据 JobGraph 生成ExecutionGraph。ExecutionGraph是JobGraph的并行化版本，是调度层最核心的数据结构。
- 物理执行图：JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。

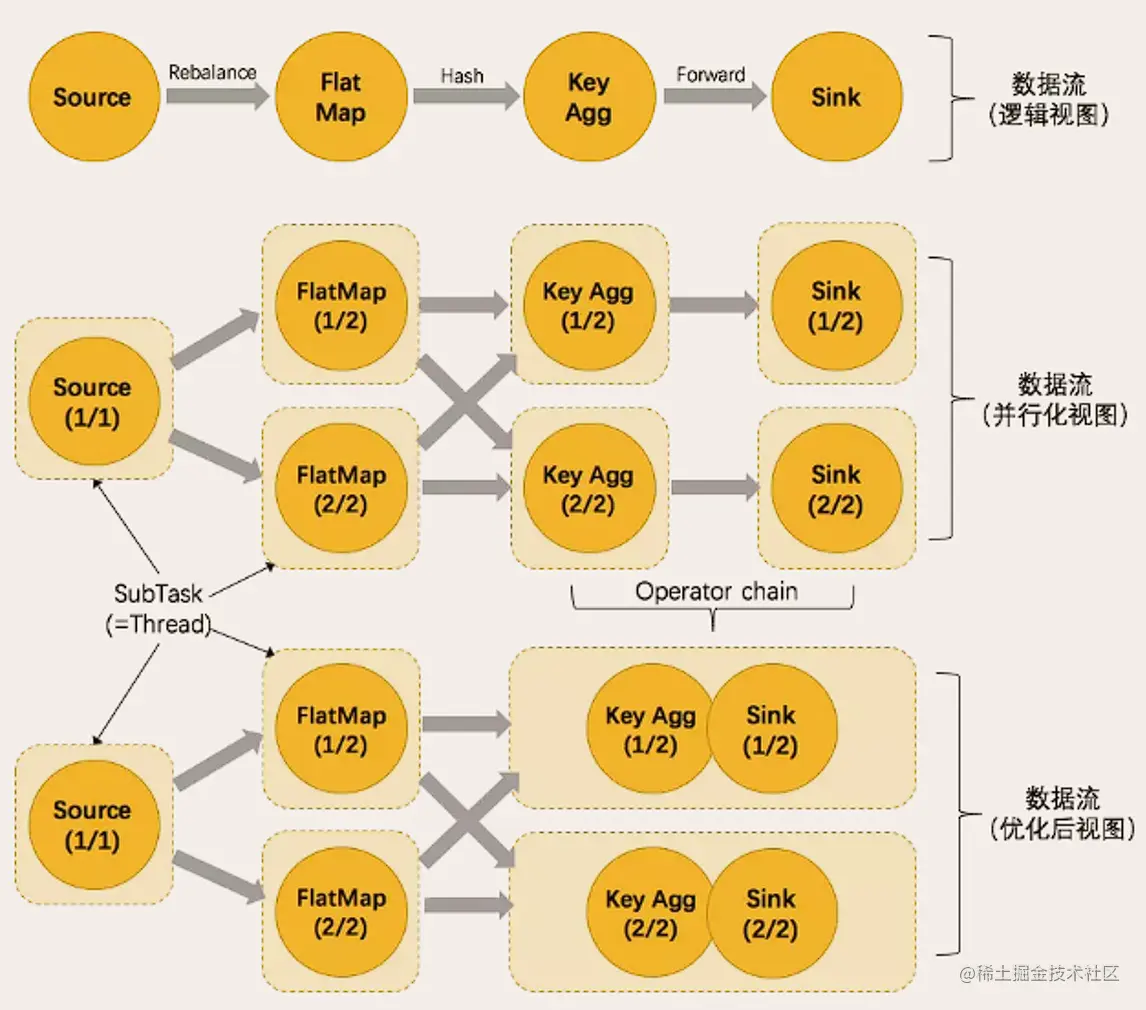

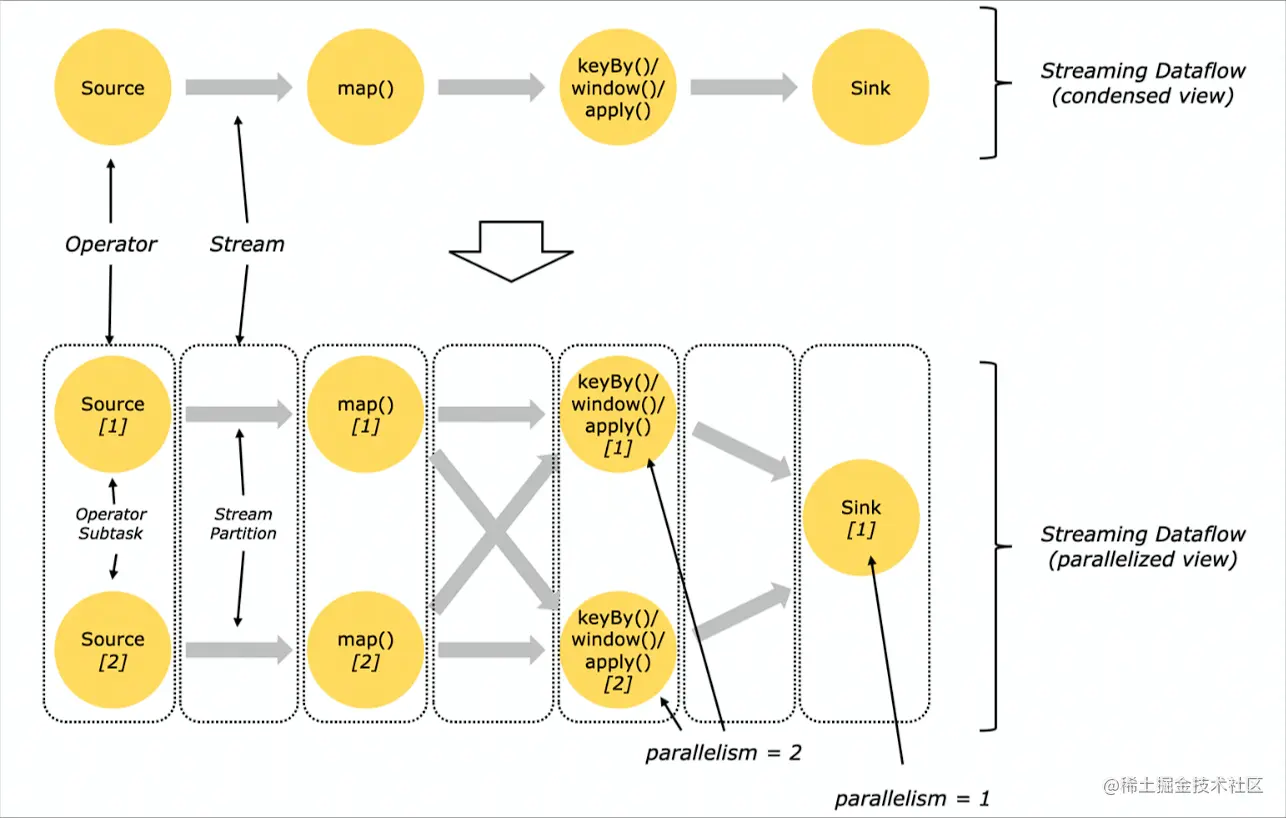

Parallelism（并行度）：Flink程序的执行具有并行、分布式的特性。在执行过程中，一个流（stream）包含一个或多个分区（stream partition），而每一个算子（operator）可以包含一个或多个子任务（operator subtask）。一个特定算子的子任务（subtask）的个数被称之为其并行度（parallelism）。

假设作业的 sink 算子的并发配置为 1，其余算子并发为 2。

紧接着会将上面的Streaming DataFlow Graph 转化 Parallel Dataflow (内部叫 Execution Graph) :
OperatorChain（任务链）：相同并行度的one to one操作,为了更高效地分布式执行，Flink 会尽可能地将不同的 operator (chain）在一起形成 Task。这样每个Task可以在一个线程中执行，内部叫做OperatorChain。将算子链接成task是非常有效的优化：它能减少线程之间的切换和基于缓存区的数据交换，在减少时延的同时提升吞吐量。如下图的Key Agg和Sink 算子可以Chain 在一起。

下面以 Kafka 为数据源在流中作 WordCount 示例并存储到 Redis

  def main(args: Array[String]): Unit = {
    // 创建流处理器
    val environment: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    // 设置并行度
    environment.setParallelism(1)

    // kafka配置
    val properties = new Properties()
    properties.put("bootstrap.servers", "master:9092")

    // 构建kafka消费者source
    val kafka = new FlinkKafkaConsumer[String]("order", new SimpleStringSchema(), properties)
    // 构建一个redis配置池
    val poolConfig: FlinkJedisPoolConfig = new FlinkJedisPoolConfig.Builder().setHost("master").setPort(6379).build()
    // 在流中添加kafka source
    val value: DataStream[String] = environment.addSource(kafka)
    // 映射
    val result: DataStream[(String, Long)] = value.map(f => {
      (f, 1L)
    })
      // 根据key分区
      .keyBy(_._1)
      // 时间窗口 5分钟滑动 统计一次单词出现次数
      .timeWindow(Time.minutes(5))
      // 输入类型 变化类型  输出类型
      .aggregate(new AggregateFunction[(String, Long), Long, Long] {
        override def createAccumulator(): Long = 0L

        override def add(in: (String, Long), acc: Long): Long = acc + 1

        override def getResult(acc: Long): Long = acc

        override def merge(acc: Long, acc1: Long): Long = acc + acc1
      })

    // 在流中添加redis sink
    result.addSink(new RedisSink[(String, Long)](poolConfig,
      // 重写RedisMapper中的方法
      new RedisMapper[(String, Long)] {
      override def getCommandDescription: RedisCommandDescription = new RedisCommandDescription(RedisCommand.SET)

      override def getKeyFromData(t: (String, Long)): String = t._1

      override def getValueFromData(t: (String, Long)): String = t._2.toString
    }))

    environment.execute("job submit")
  }

为何需要流批一体

一些业务场景，除了实时的数据统计需求，为了确认运营或产品的效果，用户同时还需要和历史数据做比较，比如，抖音一些直播数据的统计；
按照时间段统计数据信息需要Flink的批式处理

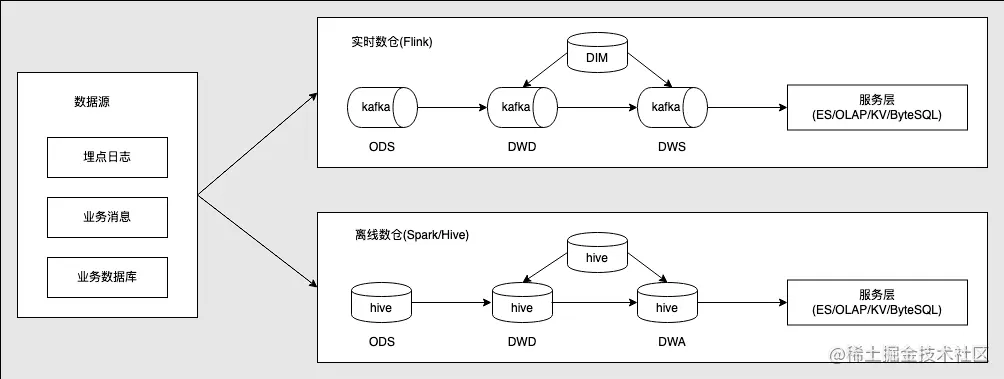

数据源（埋点日志、业务消息、数据库）-> 实时数仓Flink（Kafka基于流式数据进行统计）OR 离线数仓Hive/Spark
- 人力成本高：批、流两套系统，相同逻辑需要开发两遍；
- 数据链路冗余：本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；
- 数据口径不一致：两套系统、两套算子、两套 UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰。

流批一体的挑战

	流式计算	批式计算
计算方式	实时计算	离线计算
迟延迟要求	延在秒级以内	处理时间为分钟到小时级别，甚至天级别
任务时长	0-1s	10s-1h+
数据流	数据流为无限数据集	有限数据集
时延	低延迟、业务会感知运行中的情况	实时性要求不高，只关注最终结果产出时间
场景	广告推荐、金融风控	搜索引擎构建索引、批式数据分析

Flink 如何做到流批一体

批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据）也是一种数据流、一种特殊的数据流； 无边界数据集是一种数据流，一个无边界的数据流可以按时间切段成一个个有边界的数据集，所以有界数据集（批式数据）也是一种数据流。因此可以用一套引擎解决两种场景，但需要对不同场景支持不同扩展性、实现不同优化策略；一个无边界数据集也是数据流，可以切割成一段段有限数据集，因此可以使用同一套API。
SQL层：支持有无边界的输入
DataStream API 层统一，批和流都可以使用 DataStream API 来开发；
Scheduler 层架构统一，支持流批场景；
Failover Recovery 层架构统一，支持流批场景；
Shuffle Service 层架构统一，流批场景选择不同的 Shuffle Service；

流批一体的 Scheduler 层

Scheduler主要负责将作业的 DAG 转化为在分布式环境中可以执行的 Task

在1.12之前的Flink版本中，Flink 支持以下两种调度模式：

模式	特点	场景
EAGER	申请一个作业所需要的全部资源，然后同时调度这个作业的全部 Task，所有的Task之间采取Pipeline的方式进行通信	Stream 作业场景
LAZY	先调度上游，等待上游产生数据或结束后再调度下游，类似Spark的Stage 执行模式。	Batch作业场景

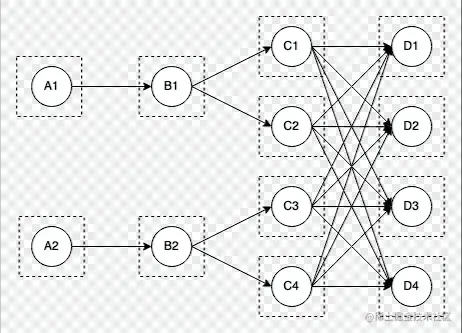

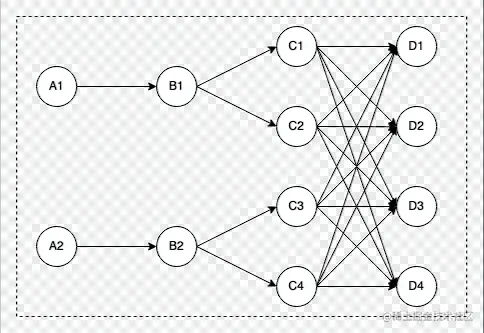

EAGER 模式

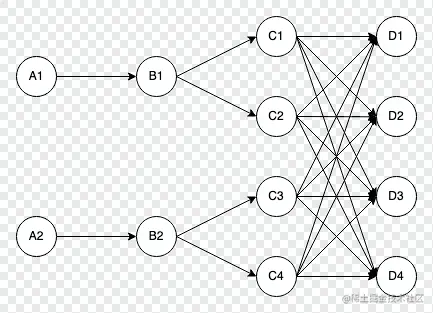

- 12个 task 会一起调度，集群需要有足够的资源
LAZY模式
- 最小调度一个 task 即可，集群有1个 slot 资源可以运行

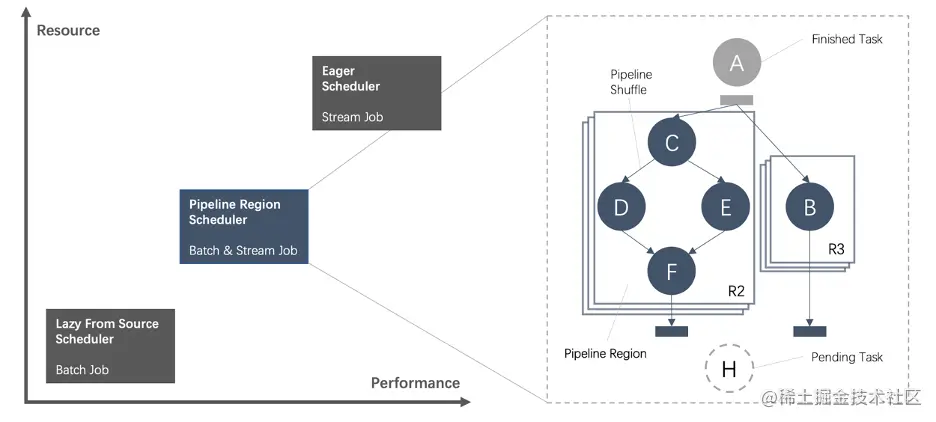

在1.12后的Flink版本：

由 Pipeline 的数据交换方式连接的Task 构成为一个Pipeline Region；本质上，不管是流作业还是批作业，都是按照Pipeline Region 粒度来申请资源和调度任务。

ALL_EDGES_BLOCKING:
- 所有Task之间的数据交换都是BLOCKING模式；中间需要 shuffle 落盘才能进行下一任务
- 分为 12个pipeline region;
ALL_EDGES_PIPELINED:
- 所有Task之间的数据交换都是 PIPELINE模式；中间不作 shuffle 落盘
- 分为 1个pipeline region;

Shuffle Service 层

Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle。实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为Shuffle。

针对不同的分布式计算框架，Shuffle 通常有几种不同的实现:

基于文件的 Pull Based Shuffle，比如 Spark 或 MR，它的特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好一些;
基于 Pipeline 的 PushBased Shuffle，比如 Flink、Storm、Presto 等，它的特点是低延迟和高高性能，但是因为 shuffle 数据没有存储下来，如果是batch任务的话，就需要进行重跑恢复;

流和批 Shuffle 之间的差异:

Shuffle 数据的生命周期：流作业的 Shuffle 数据与 Task 是绑定的，而批作业的 Shuffle 数据与Task是解耦的;
Shuffle 数据存储介质：流作业的生命周期比较短、而且流作业为了实时性，Shuffle 通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里;
Shuffle 的部署方式：流作业 Shuffle 服务和计算节点部署在一起，可以减少网络开销，从而减少 latency，而批作业则不同。
Flink 对于流和批提供内种类型的 Shuffle，虽然Streaming 和 Batch Shuffle 在具体的策略上存任一定的差异，但本质上都是为了对数据进行 Re-Partition，因此不同的 Shuffle 之间是存在一定的共性的。所以 Flink 的目标是提供一套统一的 Shume 架构，即可以满足不同 Shuffle 在策略上的定制，同时还能避免在共性需求上进行重复开发。

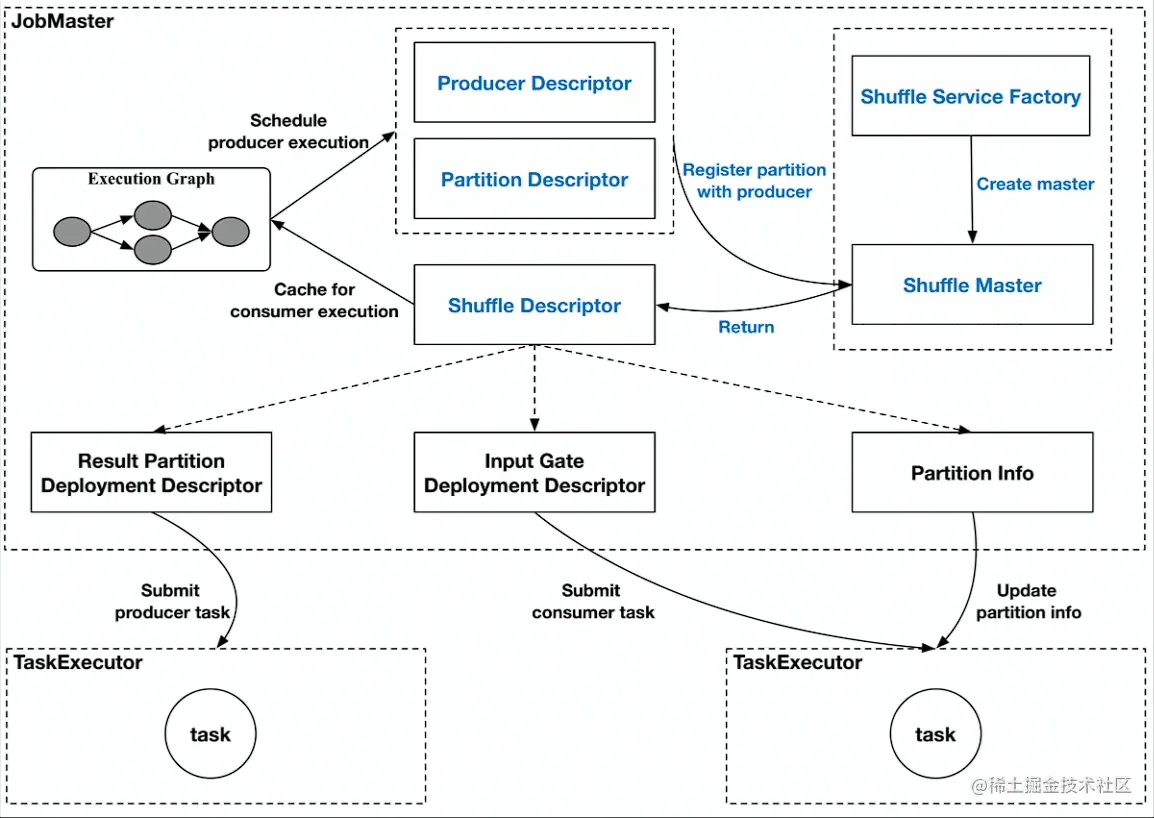

为了统一 Flink在 Streaming 和 Batch 模式下的Shuffle 架构，Flink实现了一个Pluggable 的Shuffle Service 框架，抽象出一些公共模块。

在 Streaming 和 OLAP 场景
- 为了性能的需要，通常会使用基于 Pipeline 的 Shuffle 模式
在 Batch 场景
- 一般会选取目Blocking 的 Shuffle 模式

对于ShuffleService，Flink 开源社区已经支持：

Netty Shuffle Service：既支持 pipeline又支持 blocking，Flink默认的 shuffleService 策略；
Remote Shuffle Service：既支持 pipeline又支持 blocking，不过对于 pipeline 模式,走 remote 反而会性能下降，主要是有用在 batch的 blocking 场景，字节内部是基于 CSS 来实现的 RSS。

Flink 架构优化

流/批/OLAP 业务场景概述

在实际生产环境中对数据处理要求不同，OLAP：处理时间秒级1-10s，用于数据分析BA报表等

模块	流式计算	批式计算	交互式分析OLAP
SQL	Yes	Yes	Yes
实时性	高、毫秒级	低	高、查询延迟秒级，但要求高并发查询
容错能力	高	中、大作业失败重跑代价高	No，失败重试即可
状态	Yes	No	No
准确性	Exactly Once，要求高，重跑需要回复之前的状态	Exactly Once，失败重跑即可	Exactly Once，失败重跑即可
扩展性	Yes	Yes	Yes

OLAP

OLAP（On-Line Analytical Processing）：联机分析处理，OLAP是数据仓库系统的主要应用，支持复杂的分析操作，侧重决策支持，并且提供直观易懂的查询结果。

OLTP（on-line transaction processing）：联机事务处理，传统的关系型数据库的主要应用，主要是基本的、日常的事务处理。

	OLTP	OLAP
用户	操作人员，低层管理人员	决策人员，高级管理人员
功能	日常操作处理	分析决策
DB设计	面向应用	面向主题
数据	当前的，最新的细节的，二维的分立的	历史的，聚集的，多维的，集成的，统一的
存取	读/写数十条记录	读上百万条记录
工作单位	简单的事务	复杂的查询
DB大小	100MB-GB	100GB-TB
时间要求	具有实时性	对时间的要求不严格
主要应用	数据库	数据仓库

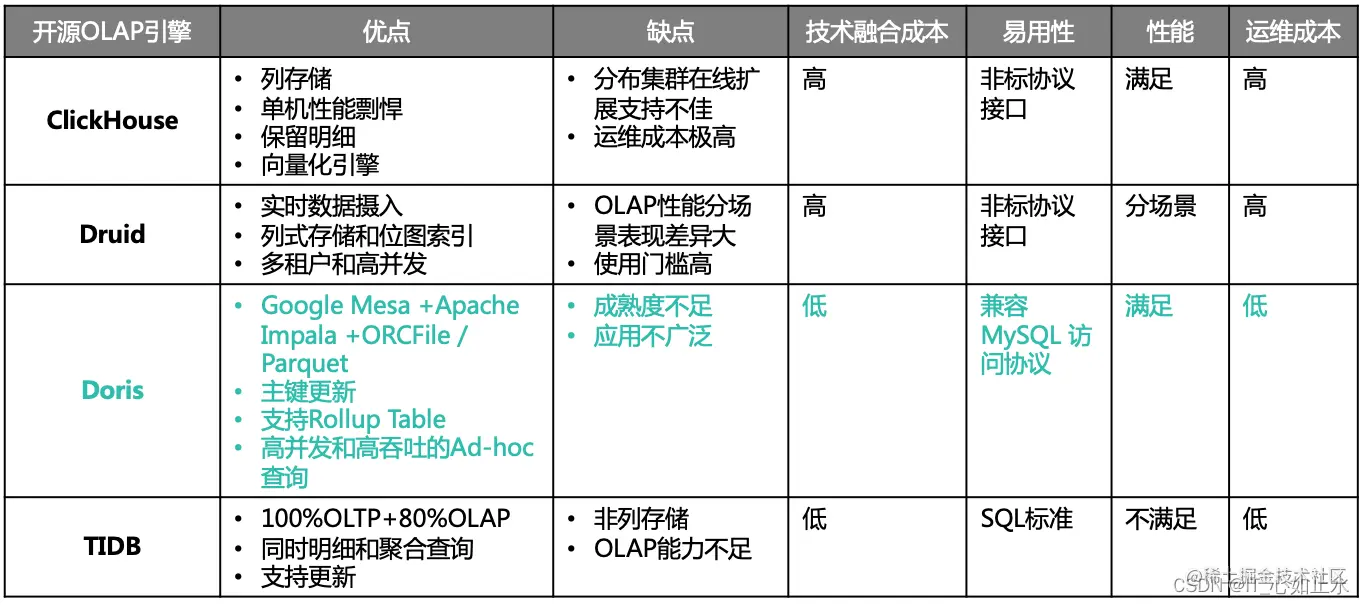

常见OLAP引擎对比

为什么三种场景可以用一套引擎来解决

批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据）也是一种数据流、一种特殊的数据流；
而OLAP 计算是一种特殊的批式计算，它对并发和实时性要求更高，其他情况与普通批式作业没有特别大区别。

因此，理论上，我们是可以用一套引擎架构来解决上述三种场景，只不过需要对不同场景支持相应的扩展性、并允许做不同的优化策略。

Apache Flink从流式计算出发，需要想支持 Batch 和 OLAP 场景，就需要解决下面的问题:

Batch场景需求：

流批一体支持
- Unify DataStream APl;
- Scheduler;
- Shuffle Service;
- Failover Recovery;

OLAP场景需求：

短查询作业场景
- 高并发支持；
- 极致处理性能；

Flink 如何支持 OLAP 场景

Flink 做 OLAP 的优势：
- 统一引擎：流处理、批处理、OLAP 统一使用 Flink 引擎；
  - 降低学习成本，仅需要学习一个引擎；
  - 提高开发效率，很多 SQL 是流批通用；
  - 提高维护效率，可以更集中维护好一个引擎；
- 既有优势：利用 Flink 已有的很多特性，使 OLAP 使用场景更为广泛；
  - 使用流处理的内存计算、Pipeline；
  - 支持代码动态生成；
  - Session 模式的 MMP 架构
  - Pipeline Shuffle 也可以支持批处理数据落盘能力；
- 相互增强：OLAP 能享有现有引擎的优势，同时也能增强引擎能力
  - 无统计信息场景的优化；
  - 开发更高效的算子；
  - 使 Flink 同时兼备流、批、OLAP 处理的能力，成为更通用的框架。
- 生态支持：
  - 跨数据源查询支持
  - TCP-DS 基准测试性能强
Flink OLAP 场景的挑战
- 秒级和毫秒级的小作业
- 作业频繁启停，资源碎片
- Latency + QPS 的要求

Apache Flink 的 OLAP 场景面临的问题

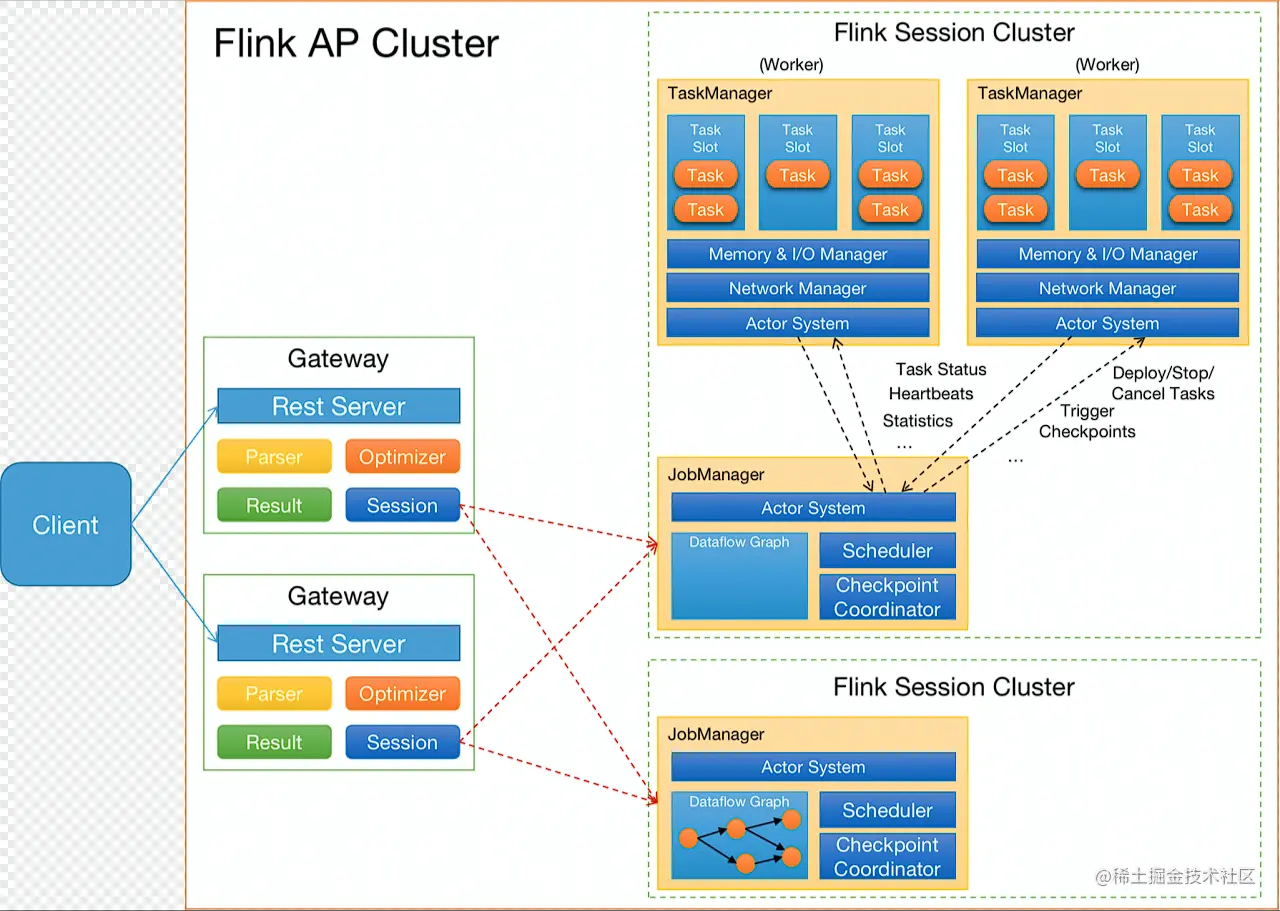

Flink OLAP 架构现状
- Client: 提交SQL Query ;
- Gateway：接收Client提交的SQLQuery，对SQL进行语法解析和查询优化，生成 Flink 作业执行计划，提交给 Session 集群;
- Session Cluster：执行作业调度及计算，并返回结果。
架构与功能模块：
- JobManager 与 ResourceManager 在一个进程内启动，无法对JobManager 进行水平扩展;
- Gateway 与 Flink Session Cluster 互相独立，无法进行统一管理。
作业管理及部署模块：
- JobManager处理和调度作业时，负责的功能比较多，导致单作业处理时间长，并占用了过多的内存;
- TaskManager部署计算任务时，任务初始化部分耗时严重，消耗大量 CPU。
资源管理及计算任务调度:
- 资源申请及资源释放流程链路过长
- Slot 作为资源管理单元，JM 管理 slot 资源，导致JM无法感知到 TM维度的资源分布，使得资源管理完全依赖于ResourceManager
其他：
- 作业心跳与 Failover 机制，并不合适 AP 这种秒级或亳秒级计算场景;
- AP 目前使用 Batch算子进行计算，这些算子初始化比较耗时；
