View体系(上)|青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第1天

View 体系是较为复杂的，但是又非常重要的一个知识点。我们把这部分知识吃透吃熟是十分必要的，打卡第一天，我把View体系的第一部分知识整理出来，快来和我一起学习吧。

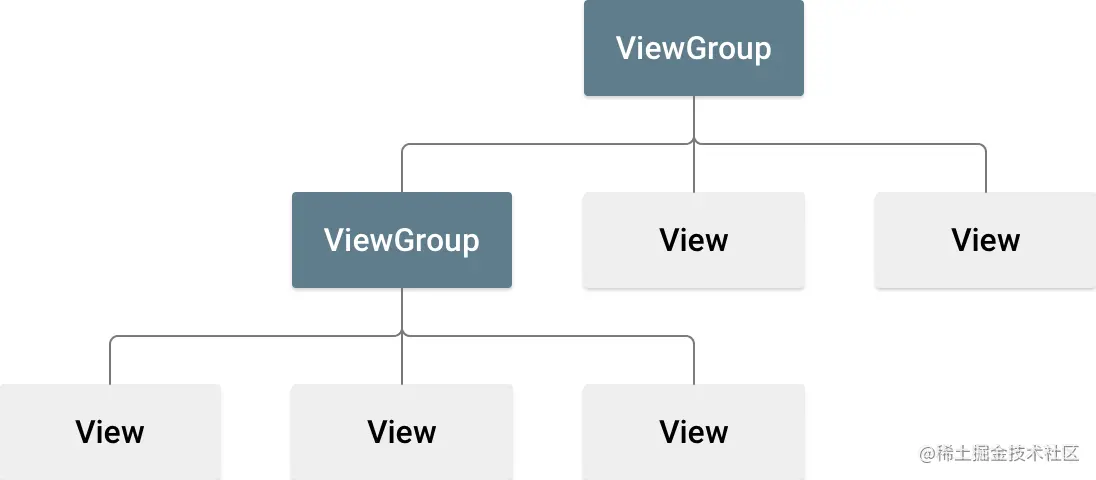

View树结构

官方给出我们使用的各种布局和各种 View 都是继承自 ViewGroup 、 View 或者他们的派生类。所以，了解View体系是极其重要的任务

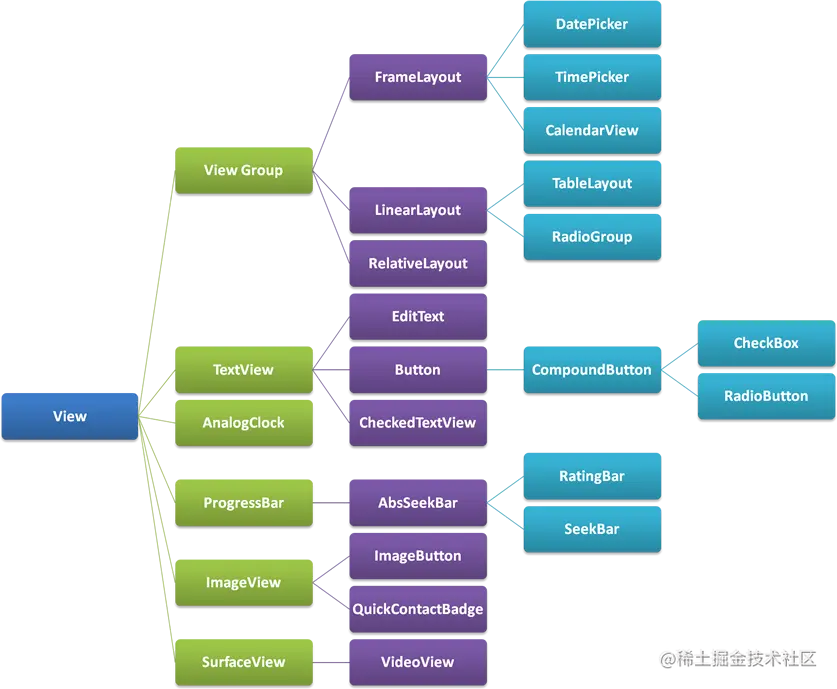

如下图的 View部分继承关系 ，我们可以看到常用的 View 组件、布局组件是如何继承的。

坐标系

学习 View，首先需要知道 View 的位置在 Android 中是如何定义和测量的。

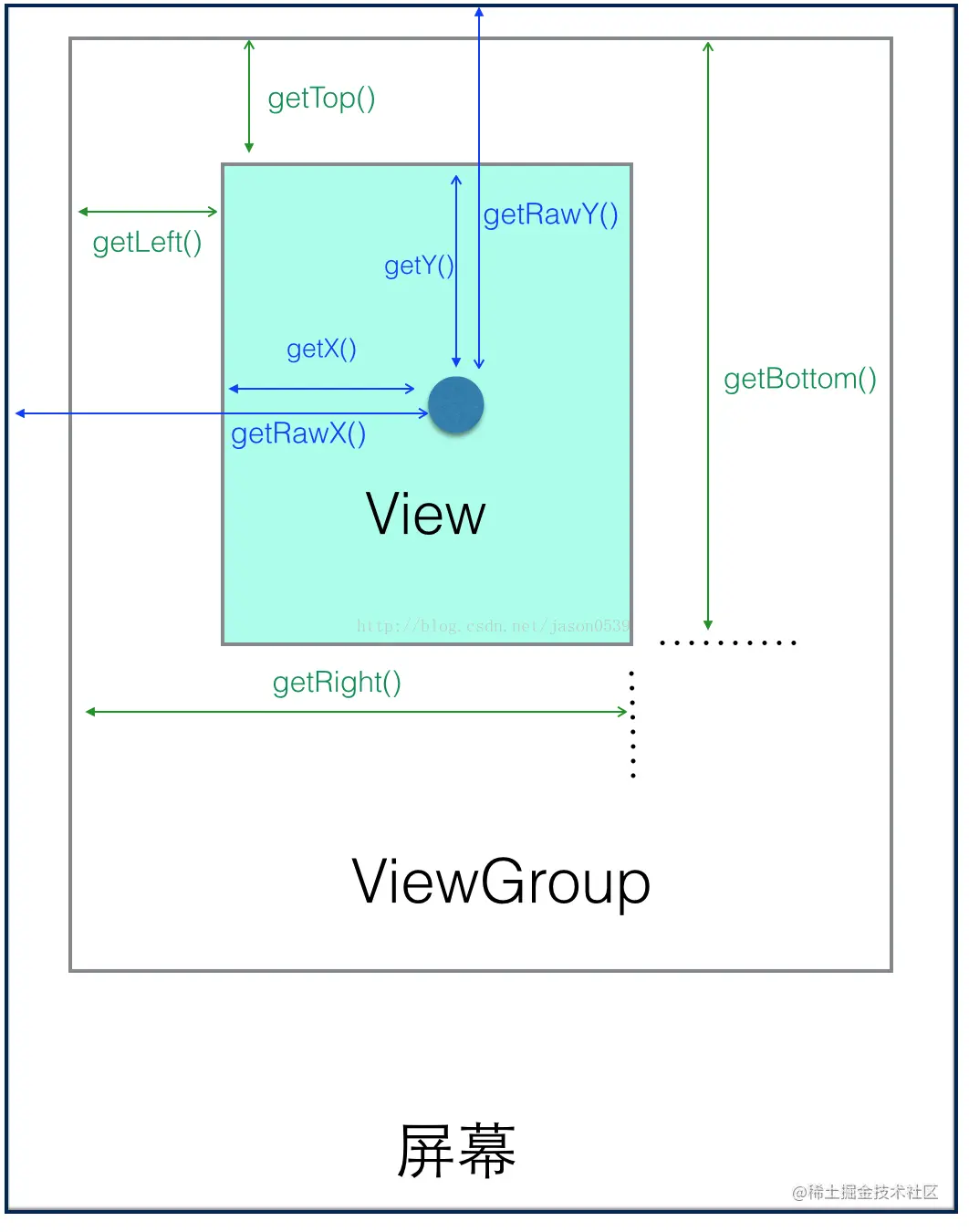

上图之中的蓝色和绿色是有着不同作用含义，我们平时使用也是在不同的地方调用

绿色：在 View 中获得 View 到其父控件之间的距离

蓝色：来自于点击事件 MotionEvent 内部的方法，可以在重写 View 事件分发体系的的三大方法的时候，利用传入的事件调用上图的蓝色方法，获取点击的位置坐标

获取坐标绘制View的滑动

//自定义一个View，点击该View可以随意滑动其位置
//下面有5个方法可以实现，其中两个由于理解为移动的是屏幕框，会使得其他元素一起偏移
public class CoutomView extends View {
    private int lastX;
    private int lastY;

    Scroller mScroller;

    public CoutomView(Context context) {
        super(context);
    }

    public CoutomView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        mScroller = new Scroller(context);
    }

    public CoutomView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    public CoutomView(Context context, @Nullable AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        super(context, attrs, defStyleAttr, defStyleRes);
    }

    @Override
    public void computeScroll() {
        super.computeScroll();
        if (mScroller.computeScrollOffset()){
            ((View)getParent()).scrollTo(mScroller.getCurrX(),mScroller.getCurrY());
            invalidate();
        }
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        int x = (int) event.getX();
        int y = (int) event.getY();

        switch (event.getAction()){
            case MotionEvent.ACTION_DOWN:
                lastX = x;
                lastY = y;
                break;
            case MotionEvent.ACTION_MOVE:
                int offsetX = x - lastX;
                int offsetY = y - lastY;
//                M1
                layout(getLeft()+offsetX,getTop()+offsetY,
                        getRight()+offsetX,getBottom()+offsetY);

//                M2
//                offsetLeftAndRight(offsetX);
//                offsetTopAndBottom(offsetY);

//                M3
//                ViewGroup.MarginLayoutParams layoutParams = (ViewGroup.MarginLayoutParams)getLayoutParams();
//                layoutParams.leftMargin = getLeft()+offsetX;
//                layoutParams.topMargin = getTop()+offsetY;
//                setLayoutParams(layoutParams);

//                M4 会使得其他元素一起偏移
//                ((View)getParent()).scrollBy(-offsetX,-offsetY);
                break;
        }

        return true;
    }

    /**
     * M5
     * 提供给Activity调用滑动，也会使得其他元素一起偏移
     *
     * @param destX
     * @param destY
     */
    public void smoothScrollTo(int destX,int destY){
        int scrollX = getScrollX();
        int delta = destX - scrollX;
        mScroller.startScroll(scrollX,0,delta,0,2000);
        invalidate();
    }
}

属性动画

区别

View动画：只展示普通动画效果，响应的点击时间的位置依旧在原来的地方。所以无法左交互效果

属性动画：利用属性和对象来控制 View ，同时使得动画执行后可交互

属性动画的执行，可以带上属性以及属性参数

public static ObjectAnimator ofFloat(Object target, String propertyName, float... values)

//使用传入
ObjectAnimator.ofFloat(binding.coutomView,"translationX",0f,300f).setDuration(1000).start()

ObjectAnimator

常用属性

• translationX 和 translantionY 沿轴平移
• rotatian 、 rotatianX 和 rotatianY 沿着某支点进行旋转
• PrivotX 和 PrivotY 可以控制支点位置，围绕支点旋转和缩放，支点默认为中心位置、
• alpha 透明度，默认为1，1不透明 0 全透明
• x，y View的终点位置

使用 ObjectAnimator 时，要调用某个属性，该属性需要有对应的 get() 和 set() 方法。若是没有，我们就需要自定义一个属性类或者包装类添加该方法

//MainActivity
val myView = MyView(binding.button)
ObjectAnimator.ofInt(myView,"width",500).setDuration(500).start()

//MyView,给MyView里面的 width 添加一个 set() 和 get() 功能
class MyView(private val mTarget: View) {
    var width: Int
        get() = mTarget.layoutParams.width
        set(width) {
            mTarget.layoutParams.width = width
            mTarget.requestLayout()
        }
}

ValueAnimator

这个方法不提供动画效果，类似数值发生器，你需要根据里面的 AnimatorUpdateListener 来监听数值，设置动画变化

//传入的值被 a.animatedValue 获取到，根据该值设置做动画
val animator = ValueAnimator.ofFloat(0f,100f).apply {
            setTarget(binding.button2)
            duration = 1000
            start()
            addUpdateListener { a ->
                val mFloat = a.animatedValue as Float
                binding.button2.rotation = mFloat
                binding.button2.translationX = 100f
            }
        }

//复杂些的动画
binding.button8.setOnClickListener {
            val anim = ValueAnimator.ofFloat(0f, 360f)
            anim.addUpdateListener { animation ->
                val angle = animation.animatedValue as Float
                binding.layer.rotation = angle
                binding.layer.scaleX = 1 + (180 - Math.abs(angle - 180)) / 20f
                binding.layer.scaleY = 1 + (180 - Math.abs(angle - 180)) / 20f


                var shift_x = 500 * Math.sin(Math.toRadians((angle * 5).toDouble())).toFloat()
                var shift_y = 500 * Math.sin(Math.toRadians((angle * 7).toDouble())).toFloat()
                binding.layer.translationX = shift_x
                binding.layer.translationY = shift_y
            }
            anim.duration = 4000
            anim.start()
        }

动画的监听

//完整的监听，四个过程
ObjectAnimator.ofFloat(binding.layer,"alpha",1.5f).addListener(object : Animator.AnimatorListener{
            override fun onAnimationStart(p0: Animator?) {
                TODO("Not yet implemented")
            }

            override fun onAnimationEnd(p0: Animator?) {
                TODO("Not yet implemented")
            }

            override fun onAnimationCancel(p0: Animator?) {
                TODO("Not yet implemented")
            }

            override fun onAnimationRepeat(p0: Animator?) {
                TODO("Not yet implemented")
            }

        })

//不完整的监听，匿名类中，重写其中的一个方法
ObjectAnimator.ofFloat(binding.layer,"alpha",0f,1f,0f,1f,0f,1f).apply {
            addListener(object : AnimatorListenerAdapter() {
                override fun onAnimationEnd(animation: Animator?) {
                    super.onAnimationEnd(animation)
                }
            })
            duration = 10000
            start()
            }

AnimatorSet 组合动画

我们可以调用 AnimatorSet 里面的 play() 方法，以及该方法内部的类，就可以完成多个动画的组合展示功能

//eg,下面的执行顺序是 a3 -> a2 -> a1
val a1 = ObjectAnimator.ofFloat(binding.coutomView,"translationX",0f,300f,0f)
        val a2 = ObjectAnimator.ofFloat(binding.coutomView,"scaleX",1.0f,2.0f)
        val a3 = ObjectAnimator.ofFloat(binding.coutomView,"rotationX",0.0f,90f,0.0f)
        val set = AnimatorSet().apply {
        duration = 1000
        play(a1).with(a2).after(a3)
        start()
}

//简单展示下对应方法的结构

//play()
public AnimatorSet.Builder play(Animator anim){
    if(anim != null) return new Builder(anim);
    return null;
}

//Builder 结构，对应源码可自行查看
public class Builder {
        Builder() {
            throw new RuntimeException("Stub!");
        }

        public AnimatorSet.Builder with(Animator anim) {
            throw new RuntimeException("Stub!");
        }

        public AnimatorSet.Builder before(Animator anim) {
            throw new RuntimeException("Stub!");
        }

        public AnimatorSet.Builder after(Animator anim) {
            throw new RuntimeException("Stub!");
        }

        public AnimatorSet.Builder after(long delay) {
            throw new RuntimeException("Stub!");
        }
    }

after(Animator anim) 当下 Builder 的动画放到传入的动画之后执行

after(long delay) 当下 Builder 的动画延迟指定的毫秒执行

before(Animator anim) 当下 Builder 的动画放到传入的动画之前执行

with(Animator anim) 当下 Builder 的动画与传入的动画并行执行

根据这个属性，浅析一下这段代码的逻辑。play(a1).with(a2).after(a3)，

• 首先传入 play() 的是 a1 ,会返回一个含有 a1 的Builder对象，我们简称这个对象为 b1
• 再次调用 with() 传入 a2 ，其实就是传入 b1 的 with() 中。那当前动画就是 a1 ,传入的是 a2 ，两个并行执行。最后会返回 this 即为 b1
• 最后再调用 after() 传入 a3，也还是 b1 内部的 after() 中。即当前动画还是 a1 ,传入的是 a3 ，a1 在 a3 后面执行。最后会返回 this 即为 b1

所以最终的顺序是 ：a3 -> a1/a2

由于这几个方法都是同一个对象内的，所以当前动画 currentNode 是不变的，一直都是 a1 。那么其他需要组合的动画，都还会是以 a1 为主题，看是插入到他的前或者后。

如果有两个动画是放置与同一个位置，即 play(a1).after(a2).after(a3) 。那么 a2 和 a3 是并行执行的，即顺序为 a2 /a3 -> a1

PropertyValuesHolder 组合动画

该动画无法实现前后关系，都是并行执行的。用法如下

val valuesHolder1 = PropertyValuesHolder.ofFloat("scaleX",1.0f,1.5f)
val valuesHolder2 = PropertyValuesHolder.ofFloat("rotationX",0.0f,90.0f,0.0f)
val valuesHolder3 = PropertyValuesHolder.ofFloat("alpha",1.0f,0.3f,1.0f)
        ObjectAnimator.ofPropertyValuesHolder(binding.coutomView,valuesHolder1,valuesHolder2,valuesHolder3).apply {
        duration = 2000
        start()
 }

xml 使用属性动画

//aimator.scale.xml
<?xml version="1.0" encoding="utf-8"?>
<objectAnimator
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:duration="3000"
    android:propertyName="scaleX"
    android:valueFrom="1.0"
    android:valueTo="2.0"
    android:valueType="floatType">


</objectAnimator>

AnimatorInflater.loadAnimator(this,R.animator.scale).apply {
    setTarget(binding.coutomView)
    start()
}

Scroller

graph LR
	A[startScroll] --> B[invalidate] --> C[draw] --> D[computeScroll]

public void smoothScrollTo(int destX,int destY){
        int scrollX = getScrollX();
        int delta = destX - scrollX;
        mScroller.startScroll(scrollX,0,delta,0,2000);
        invalidate();
    }

@Override
    public void computeScroll() {
        super.computeScroll();
        if (mScroller.computeScrollOffset()){
            ((View)getParent()).scrollTo(mScroller.getCurrX(),mScroller.getCurrY());
            invalidate();
        }
    }

Scroller 并不能直接实现滑动，他最大的功能是在 startScroll() 处保存传入的滑动信息。后面再不断调用到 computeScroll() 这个方法，使用其中的 scrollTo() 来实现滑动。

computeScroll() 中，在判断方法中会调用到 mScroller.computeScrollOffset() ，这是用于获取 scrollX 和 scrollY 两个位置参数以及做出判断是否滑动结束。若是未滑动结束，就会让 computeScroll() 不断滑动重绘。

View事件分发

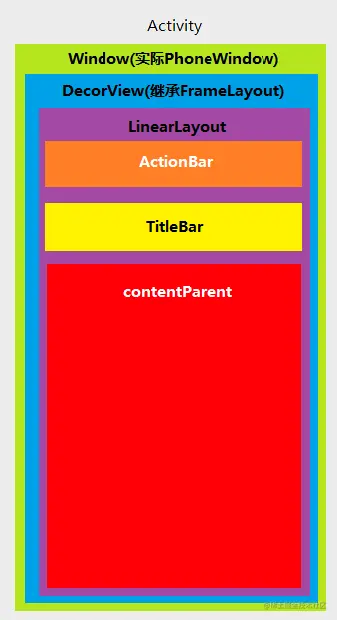

Activity构成图

Activity 的层级基本如上所示，在 xml 文件中构建的布局就是在 contentParent 位置，也就是 contentView 位置。

分发机制

首先需要了解的是 MotionEvent ，当屏幕被点击 ->产生点击事件 ->MotionEvent 产生。

点击事件产生后层层下发，不断传递到根 ViewGroup 。

graph LR
	A[MotionEvent] --> B[Activity]
	B --> C[PhoneWindow]
	C --> D[DecorView]
	D --> E[ViewGroup]

事件分发的三大方法

• dispatchTouchEvent(MotionEvent event) : 用以事件分发。下面简称dTE()方法
• onInterceptTouchEvent(MotionEvent e) : 用以拦截事件，在 dispatchTouchEvent(MotionEvent event) 中被调用来拦截。该方法只有 ViewGroup 中有， View 中没有
• onTouchEvent(MotionEvent e) : 用以处理点击事件，在 dispatchTouchEvent(MotionEvent event) 中被调用。这个方法是 View 中的，但是由于 ViewGroup 是继承自 View 的，所以 ViewGroup 可以使用。下面简称oTE()方法

下面简述一下 dispatchTouchEvent(MotionEvent event) 方法，

//ViewGroup内
public boolean dispatchTouchEvent(MotionEvent ev){
    //拦截部分
    ...
        onInterceptTouchEvent(ev);
    ...

    //点击处理事件
    ...
        if(dispatchTransformedTouchEvent(ev,false,child,idBitsToAssign))
    ...
}

private boolean dispatchTransformedTouchEvent(MotionEvent event, boolean cancel,View child,int desiredPointerIdBits){
    ...
        if(child == null){
            handled = super.dispatchTouchEvent(event);
        }else{
            handled = child..dispatchTouchEvent(event);
        }
    ...
}


//View内
public boolean dispatchTouchEvent(MotionEvent ev){
    if(... && li.mOnTouchListener != null && li.mOnTouchListener.onTouch(this,event)){
        result = true;
    }
    if(!result && onTouchEvent(event)){
        result = true;
    }
}

拦截的处理逻辑

这其中的 允许拦截？ ，一般通过子View的 requestDisallowInterceptTouchEvent 来设置，这也是处理滑动冲突的方法之一。

当事件在 ViewGroup 被拦截之后，后续的事件序列都交给其处理了

点击事件处理逻辑

事件被拦截后会被当前的 ViewGroup 处理，上图就是详细的点击事件处理流程图。

事件分发传递规则

View 的事件分发是，首先 View 层层分发下来，若是 onInterceptTouchEvent(ev) 为 true 就拦截，为 false 就继续下发。

当某一层级拦截后，就调用 onTouchEvent(event) 来处理，若是该层无法处理，就传递给父层的 onTouchEvent(event) 来处理。如此层层传递直到有对应可以处理的父层。

整个事件的分发过程看起来复杂，当最终归于三大方法可以用下面的伪代码表示

public boolean dispatchTouchEvent(MotionEvent ev){
    boolean result = false;
    if(onInterceptTouchEvent(ev)){
        result = onTouchEvent(ev);
    }else{
        result = child.dispatchTouchEvent(ev);
    }
    return result;
}

总结

以上就是 View 体系的基础内容，理解 View 的事件分发原理，是我们能化用 View 的前提。View 处理事件层层下发的思想，是非常具有借鉴学习价值的，我们代码的设计也可以借鉴这套思想，提高代码的质量。
