三层交换机实验

2022-07-18 256 阅读1分钟

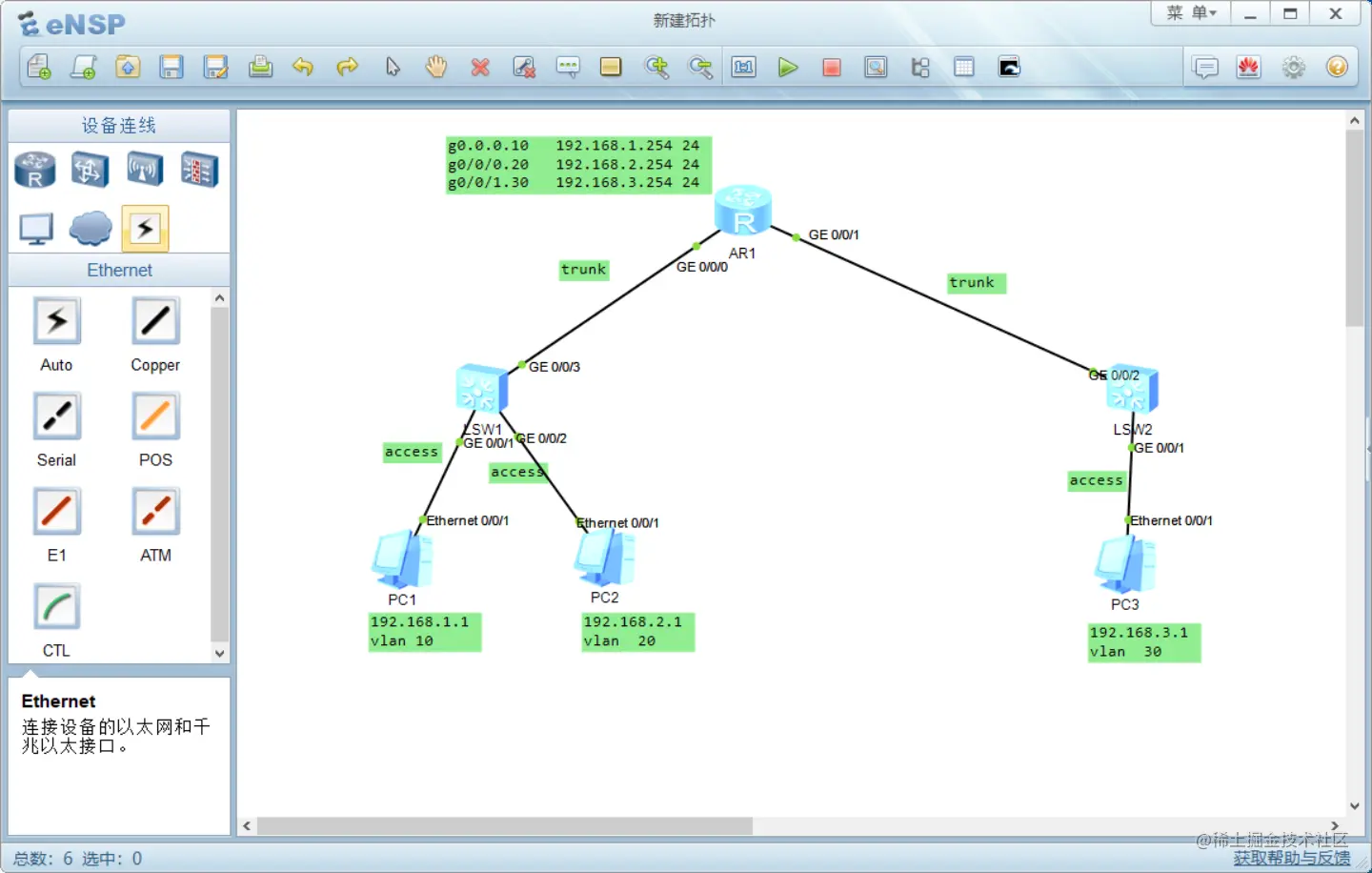

实验过程： 1打开ENSP软件，搭建如图：

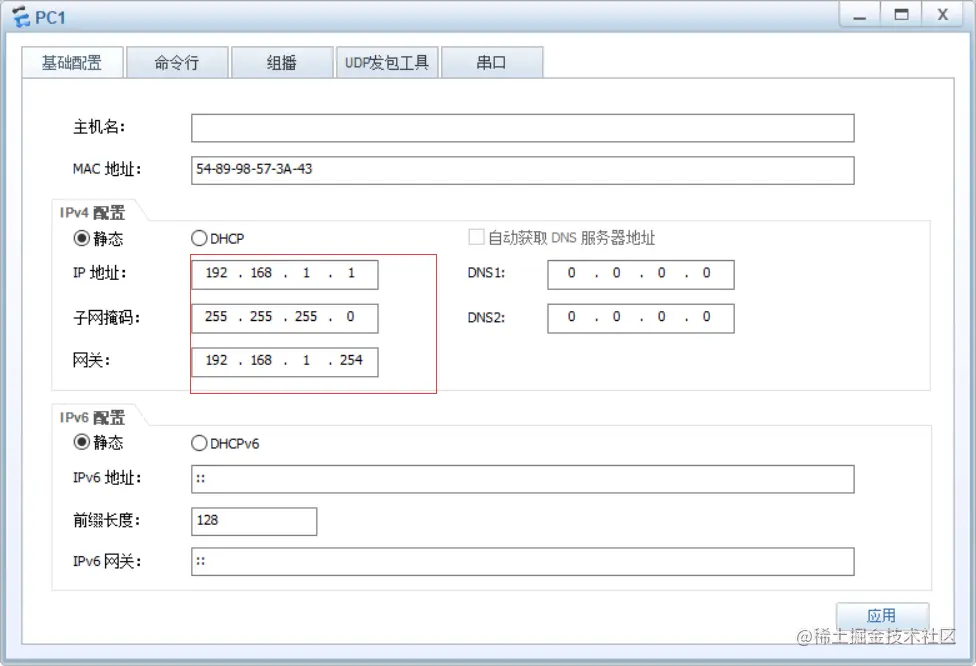

QQ截图20220717144726.png 每台电脑配置IP子网掩码与网关：

PC1：192.168.1.1 24 192.168.1.254

PC2：192.168.2.1 24 192.168.2.254

PC3：192.168.3.1 24 192.168.3.254 QQ截图20220717144419.png 每台机器都关闭提醒与改名：

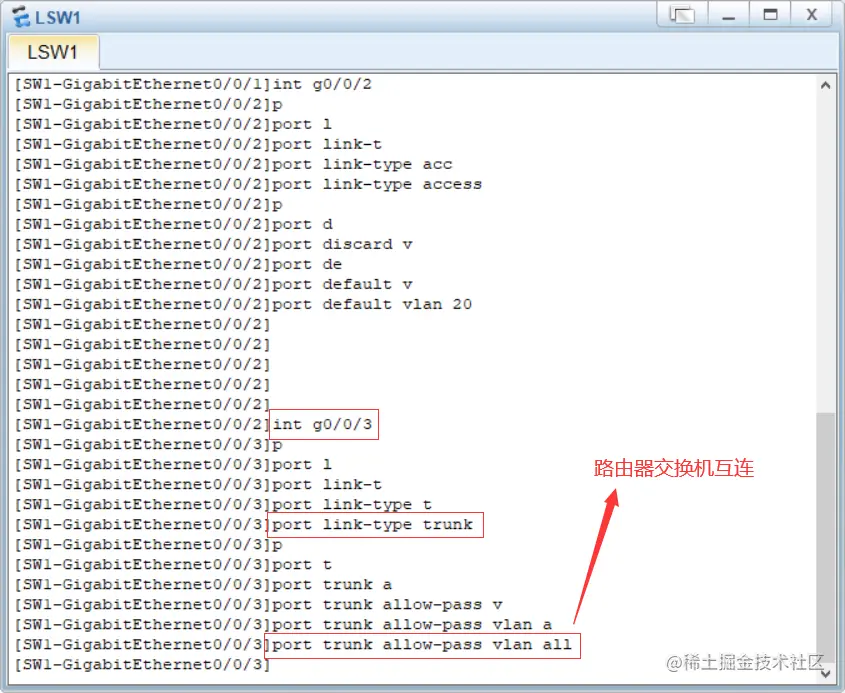

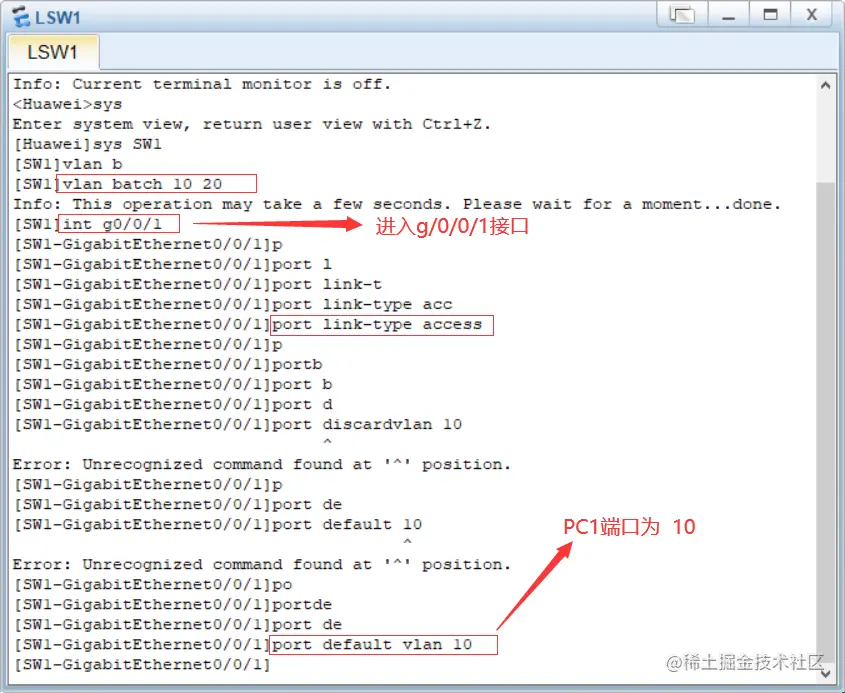

LSW1：

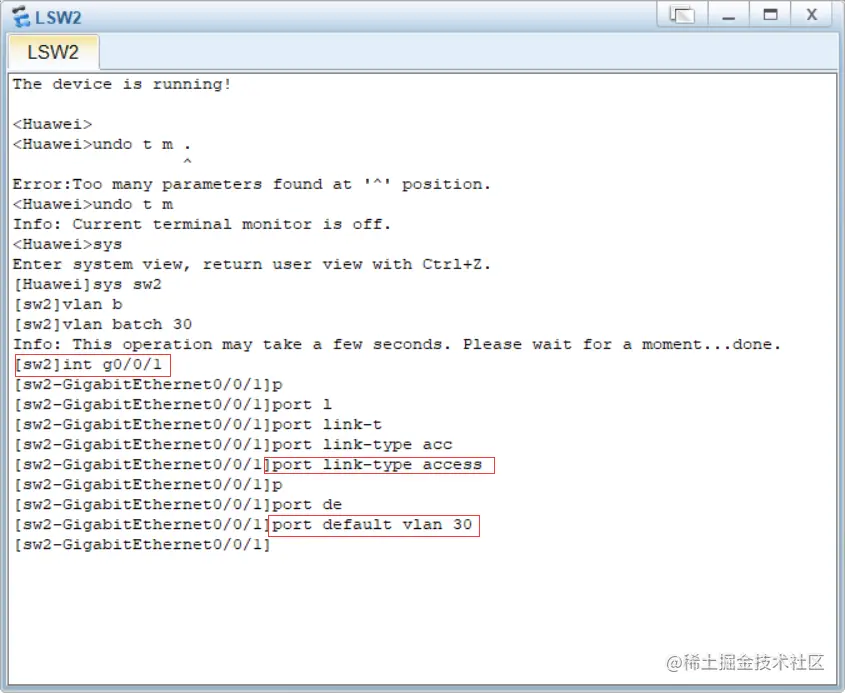

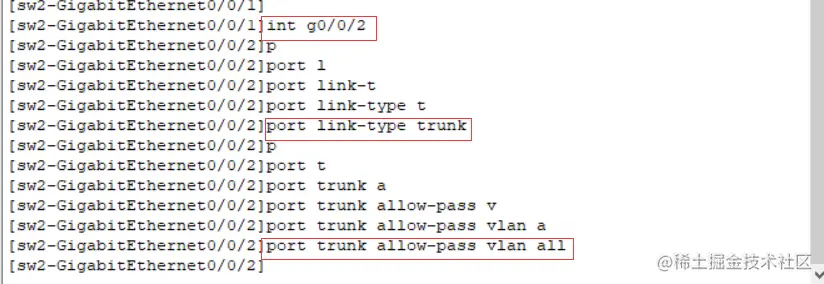

QQ截图20220717150347.png LSW2：

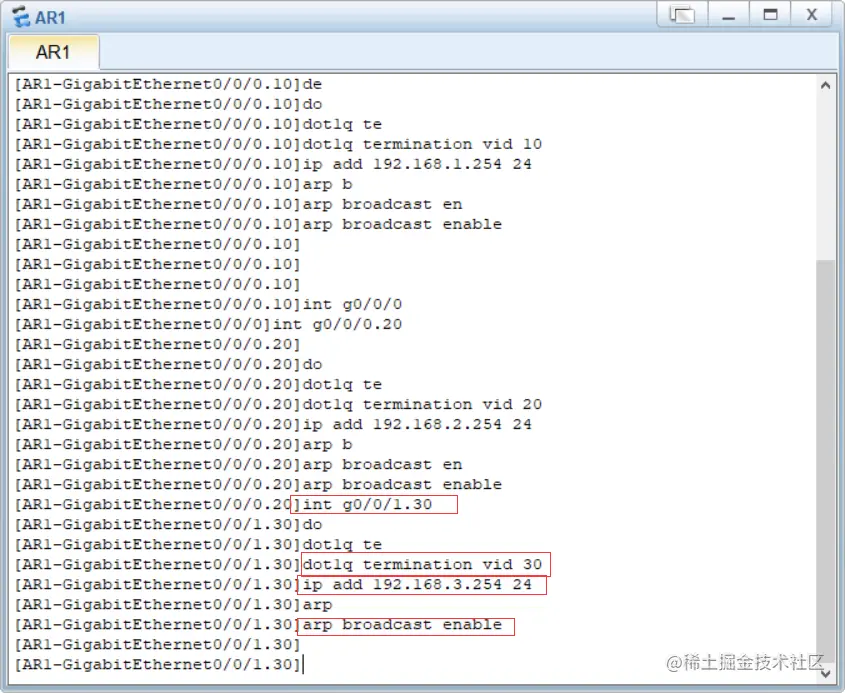

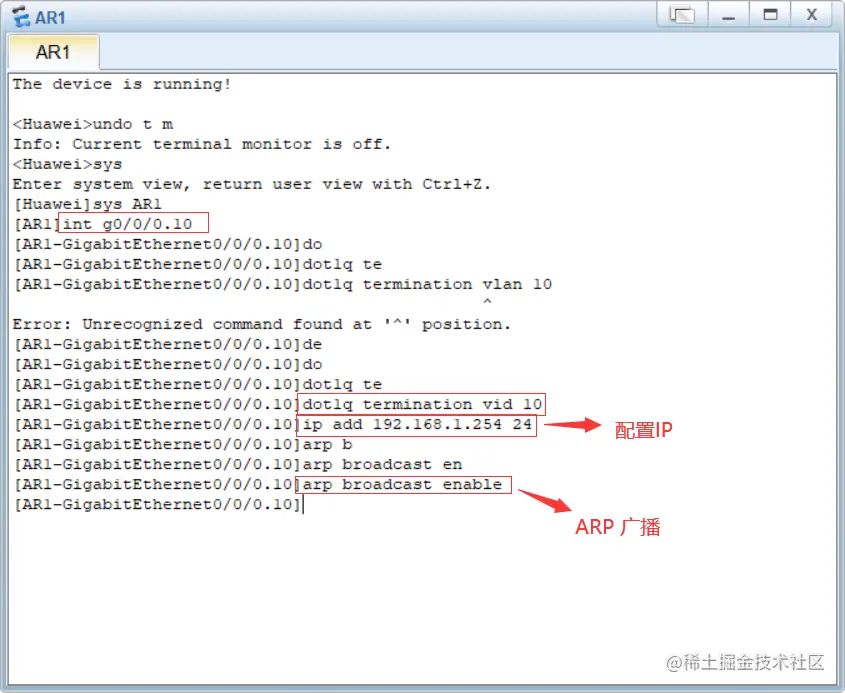

QQ截图20220717150825.png 路由器：

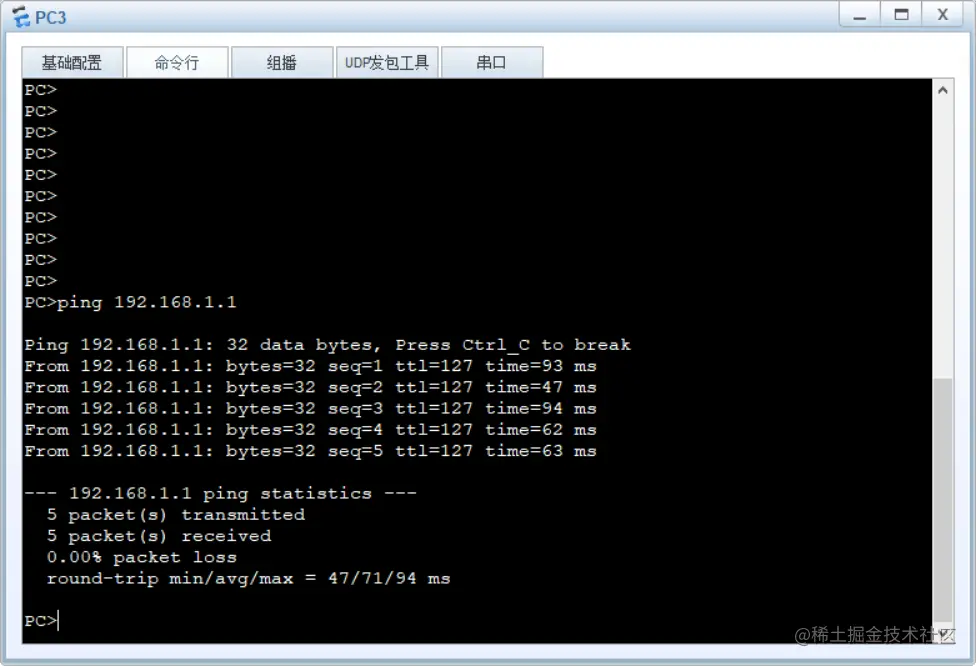

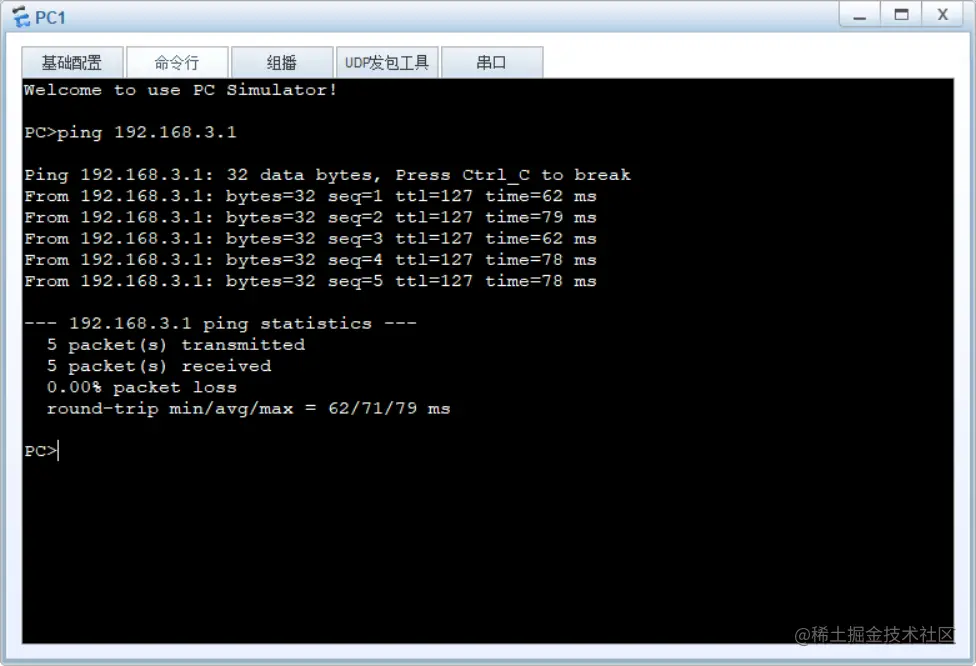

QQ截图20220717151851.png 实验结果
