前言

单臂路由是指在路由器的一个接口上通过配置 子接口 （或"逻辑接口"，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（ 虚拟局域网 ）之间的互联互通。

三层交换是在网络交换机中引入路由模块而取代传统路由器实现交换与路由相结合的网络技术。它根据实际应用时的情况，灵活地在网络第二层或者第三层进行网络分段。具有三层交换功能的设备是一个带有第三层路由功能的第二层交换机.

单臂路由配置实例

使用单臂路由实现不同vlan之间的通信 实验环境：如下图所示的网络环境 Pc1在vlan1上pc2在vlan2上我们通过单臂路由配置使得pc1和pc2可以ping通

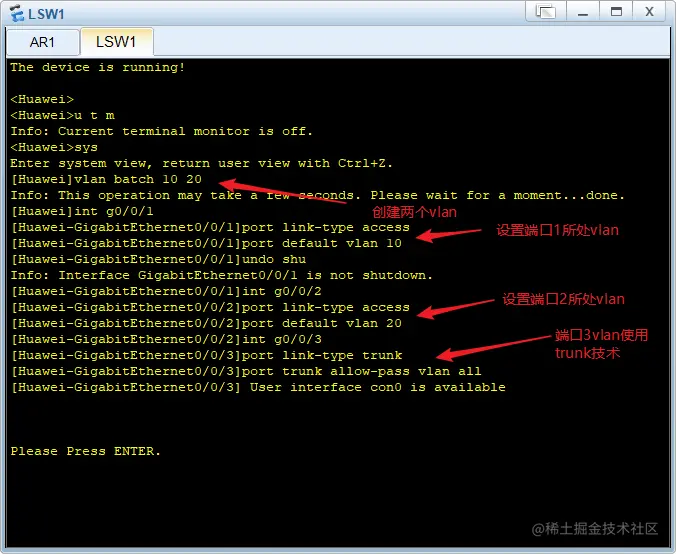

配置交换机

只有使用单臂路由的时侯交换机和路由器用trunk命令

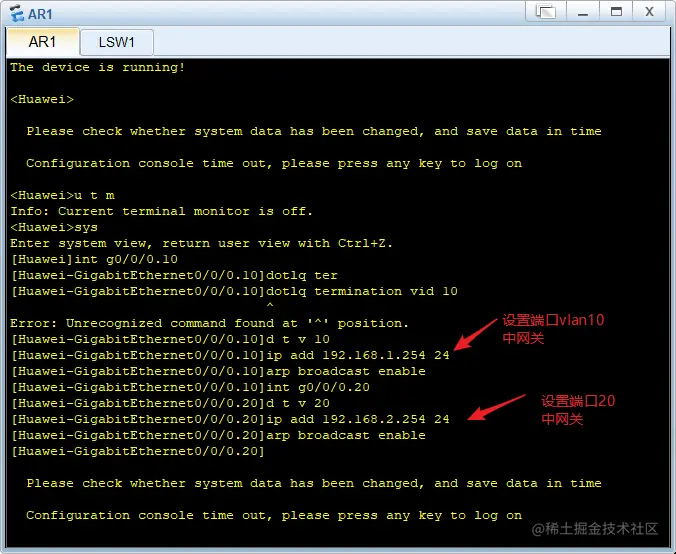

配置路由器当三层交换机通过一个三层以太网接口接入不同VLAN用户时，可通过配置Dotlq终结子接口实现VLAN间的通信。

dotlq termination vid 10

802.1q协议，dot1q其实就是“点1q”，dot1q termination vid 4的意思是：该子接口在收到带有vlan tag（此处是vlan 4）的报文时，将剥离tag进行三层转发，该子接口在发送报文时，会添加该子接口对应的vlan tag（此处是vlan 4）到报文中。

pc1pingpc2结果

单臂路由工作原理:路由器重新封装MAC地址，转换VLANID

三层交换机:一次路由，多次交换

一次路由:数据流的第一个数据包由三层引擎来处理，重新封装MAc，再路由转发数据包多次交换:第一个数据包转发后，会在硬件创建一个MSL条目，MSL包含FIB(转发信息库:包含邻接主机IP和vlanid)、邻接关系表(包含邻接主机MAC地址)，通过查询FIB和邻接关系表重新封装数据帧，从相应端口转发数据

三层交换机具有路由功能可转发数据，ip地址是配置在虚接口上而不是物理接口上，物理接口对接交换机配置trunk，对接pc机配合access

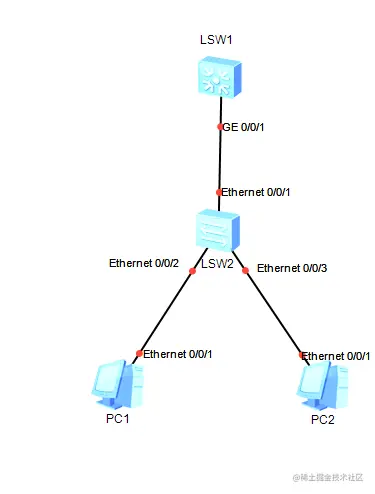

三层交换机配置实验

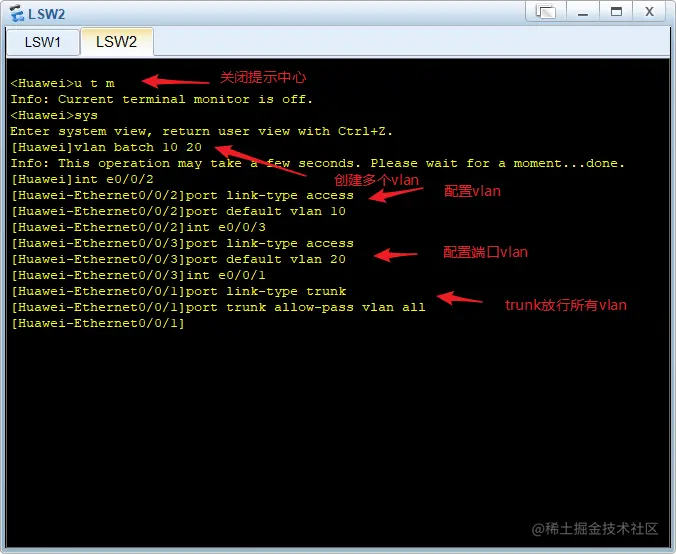

配置交换机

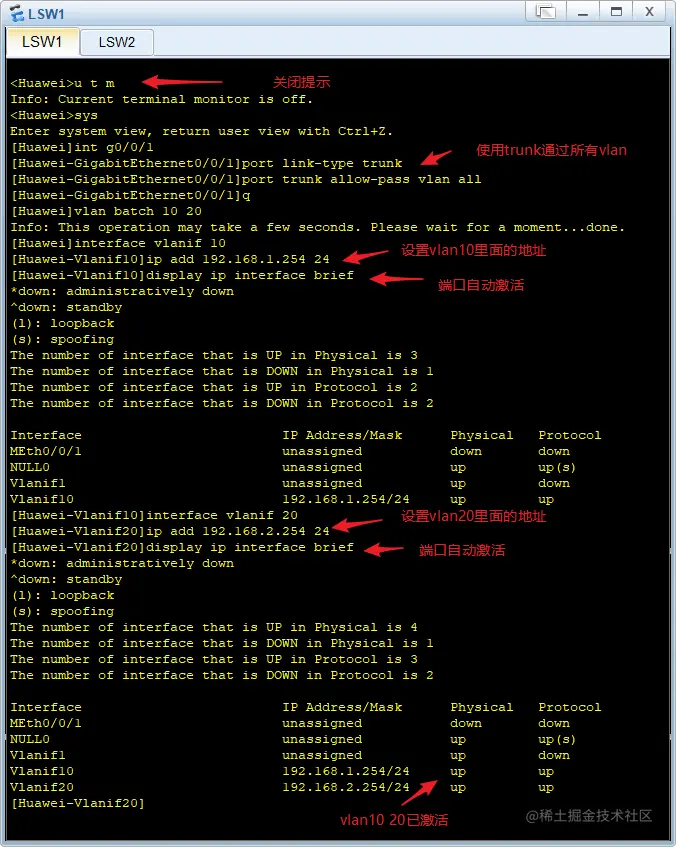

配置三层交换机

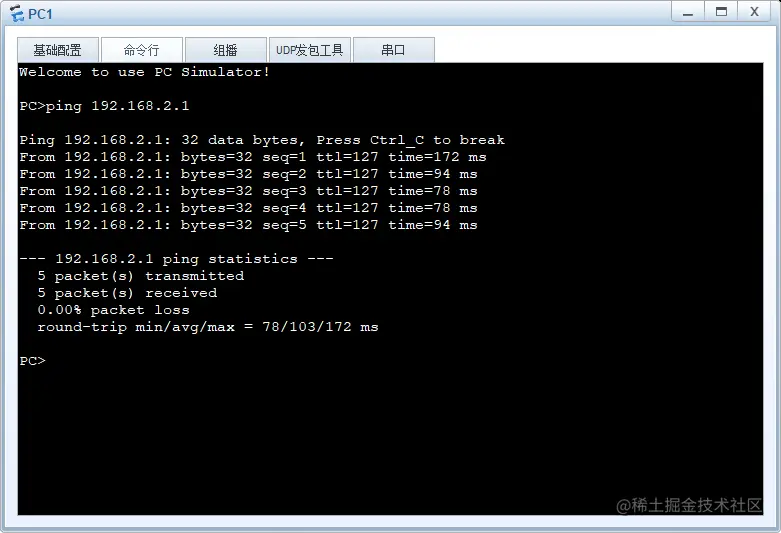

PC1与PC2实验结果

总结：学会配置静态路由和三层交换机
