VLAN的概念及优势
VLAN（虚拟局域网）
作用：通过技术，逻辑上划分广播域
VLAN技术只在交换机中存在。
tip：
- 交换机作用：提供更多接口（24口、48口）
- 若部门人数较多（如100人），则需要：
- 级联：交换机与交换机间通过双绞线（网线）连在一起共享信息
- 堆叠：只有在自己厂家设备之间，并且该交换机具有堆叠功能才能实现
VLAN的优势：
- 控制广播
- 增加网络安全性
- 简化网络管理
VLAN的种类
VLAN类型
- 静态VLAN：基于端口划分静态VLAN（端口和VLAN ID对应，配置是在端口上，和主机无关）
- 动态VLAN：基于MAC地址划分动态VLAN（MAC地址和VLAN ID对应，和主机相关）
静态VLAN的种类
- access：用于连接主机核路由器，只允许相同的VLAN间通讯
- trunk：交换机和交换机之间通讯
- hybrid：只有华为有，华为交换机的默认模式（手动配置）
静态VLAN的配置
VLAN的范围（0-4095）
| VLAN ID范围 | 范围 | 用途 |
|---|---|---|
| 0,4095 | 保留 | 仅系统使用，用户不能查看和使用这些VLAN |
| 1 | 正常 | 默认VLAN，用户能够使用该VLAN，但不能删除它 |
| 2-1001 | 正常 | 用于以太网的VLAN，用户可以创建、使用和删除这些VLAN |
| 1002-1005 | 正常 | 用于FDDI和令牌环的Cisco默认VLAN，用户不能删除这些VLAN |
| 1006-1024 | 保留 | 仅限系统使用，用户不能查看和使用这些VLAN |
| 1025-4094 | 扩展 | 仅用于以太网VLAN |
实例：
第一步：创建VLAN：默认只有VLAN 1
| 命令 | 作用 |
|---|---|
| [系统视图]vlan 10 | 建立单个vlan |
| [系统视图]vlan batch 10 20 30 | 一次建立多个vlan |

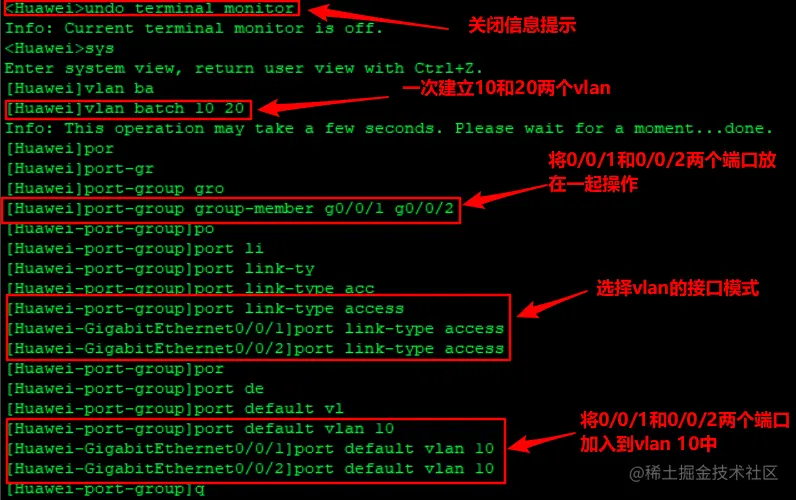

第二步：将建立的vlan关联端口
| 命令 | 作用 |
|---|---|
| [系统视图]int 端口 | 进入端口 |
| [接口模式]port link-type access | 选择vlan的接口模式 |
| [接口模式]port default vlan 10 | 将端口加入vlan中 |

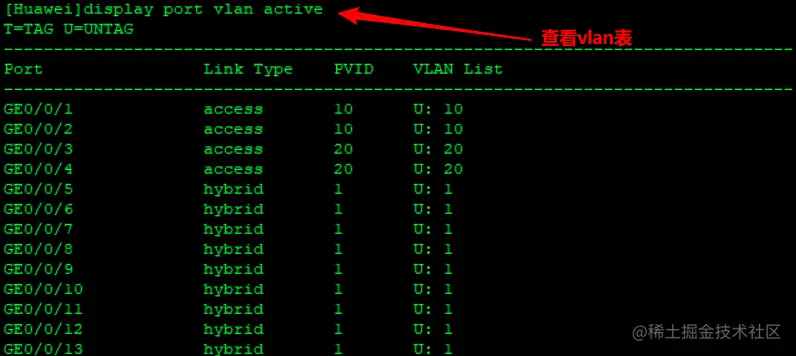

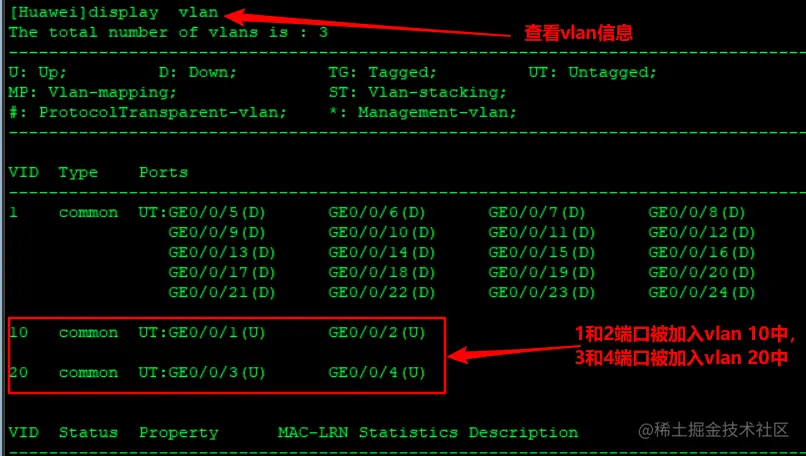

第三步：验证VLAN配置

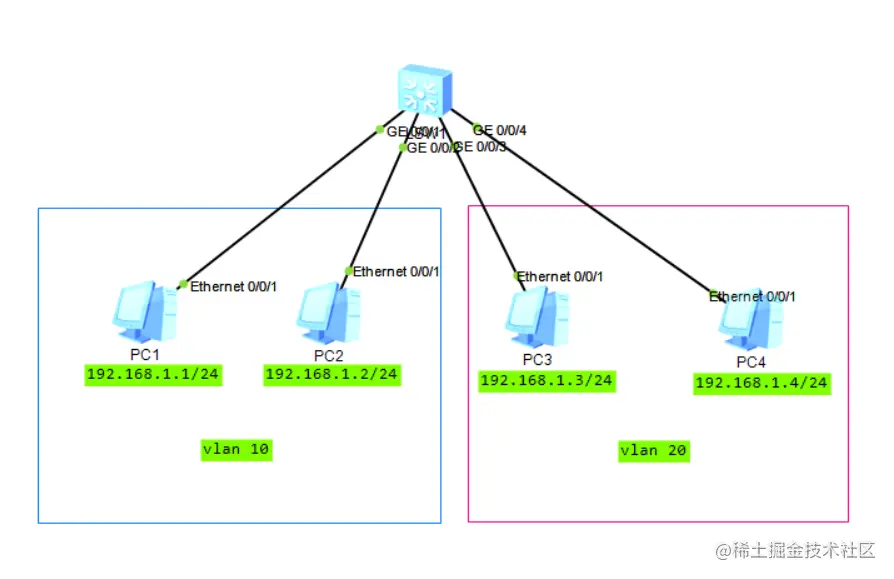

过程图例如下：
| 命令 | 作用 |
|---|---|
| port-group group-menmber g0/0/1 g0/0/2 | 将0/0/1和0/0/2放在一组，同时配置两个端口 |
| port-group group-menmber g0/0/1 to g0/0/4 | 将连续的1到4端口放在一组，同时配置 |

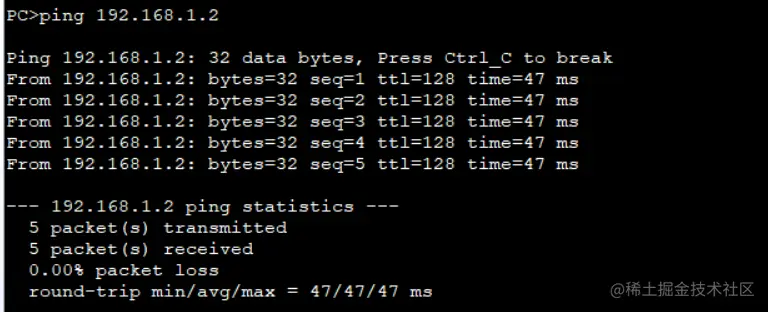

结果：
由于PC1和PC2同在vlan 10下，所以能够ping通。

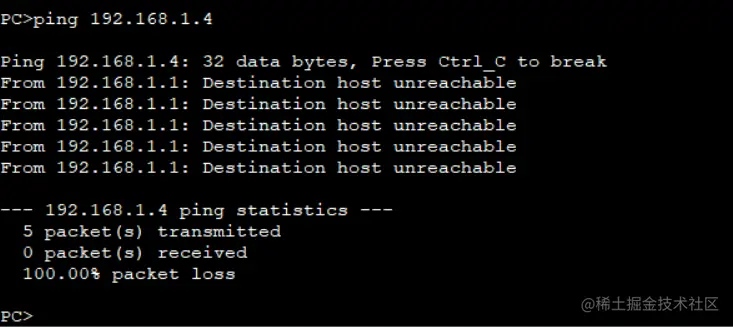

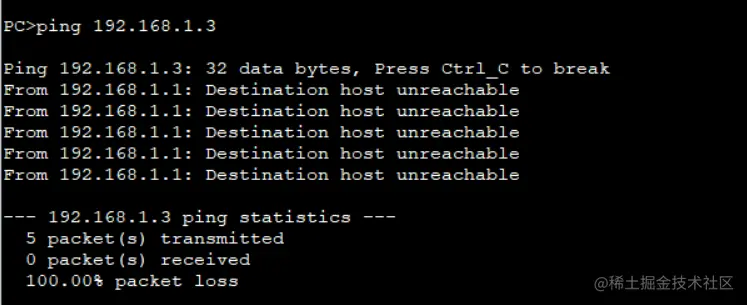

而PC3和PC4在vlan 20下，PC1不能够ping通。
注：删除vlan：undo vlan 10
vlan类型只能修改不能删除。
Trunk介绍与配置
Trunk的作用：交换机之间进行vlan通信，只使用一条链路，且通过标识来区分不同vlan的数据。
VLAN的标识
在以太网上实现中继，有两种封装类型：
- ISL（Cisco私有标准）
- IEEE 802.1q

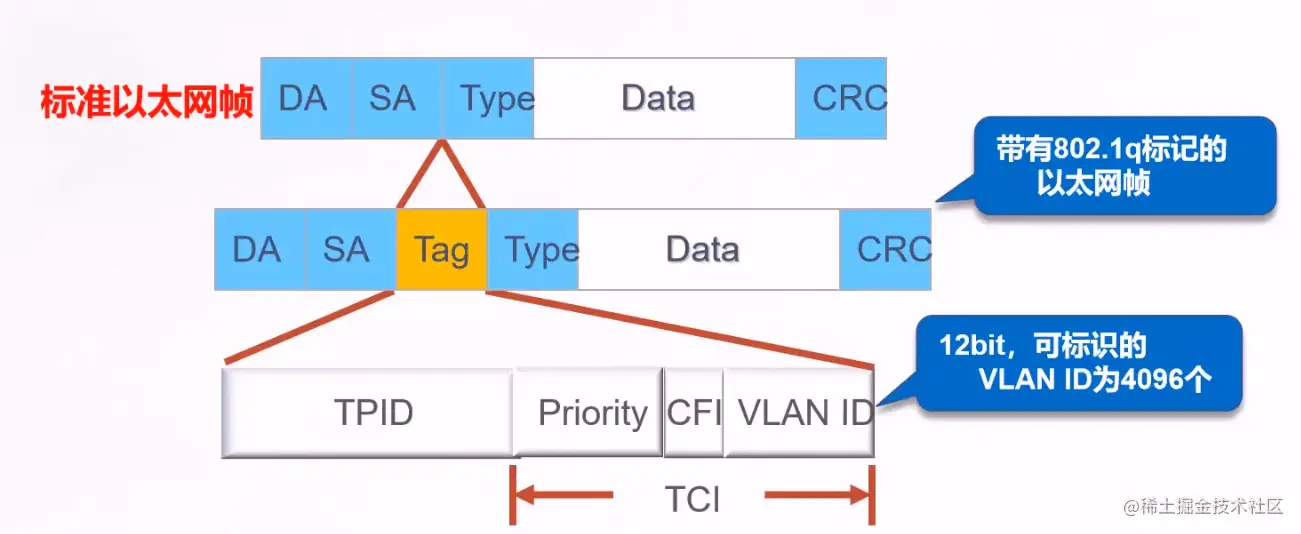

IEEE 802.1q帧格式

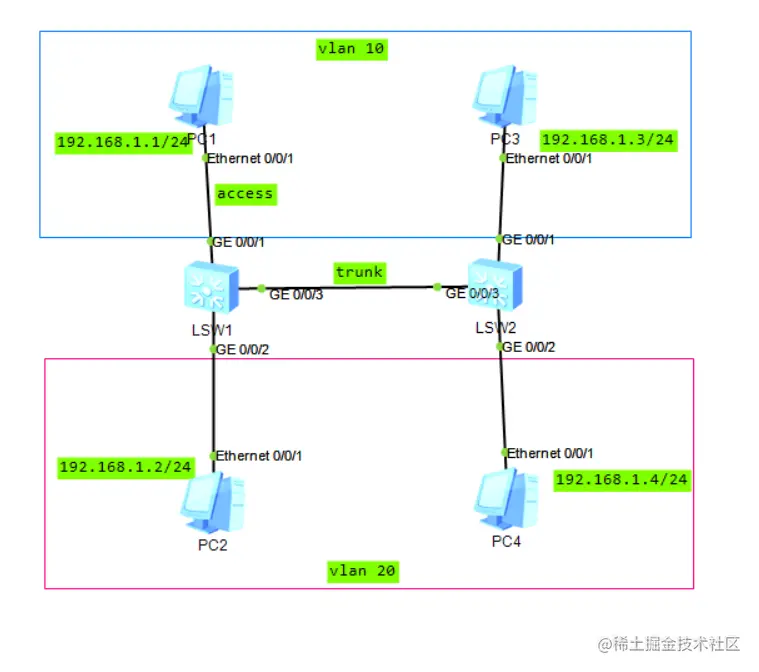

实例：
第一步：创建VLAN（步骤与上一实例相同）

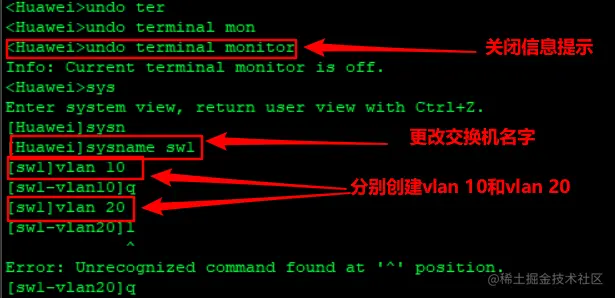

sw1的vlan创建：

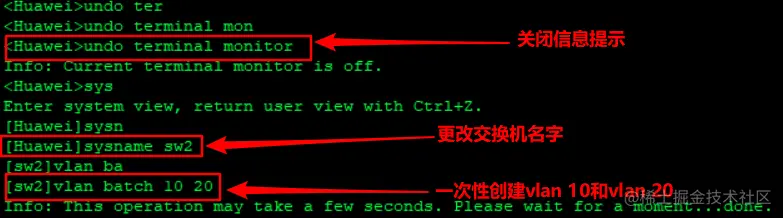

sw2的vlan创建：

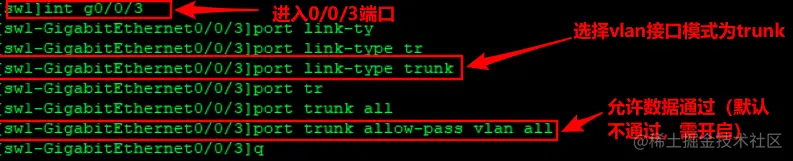

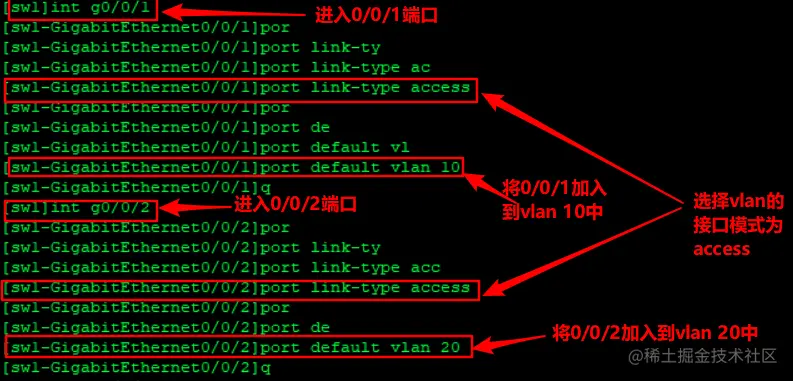

第二步：将建立的vlan关联端口，sw1与sw2相同，1和2端口为access模式，3端口为trunk模式

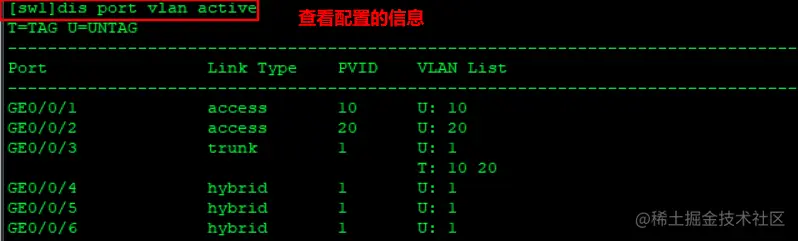

查看配置信息
第三步：验证VLAN配置

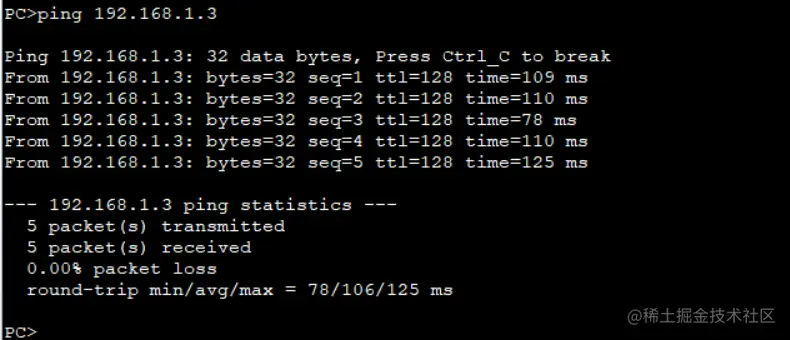

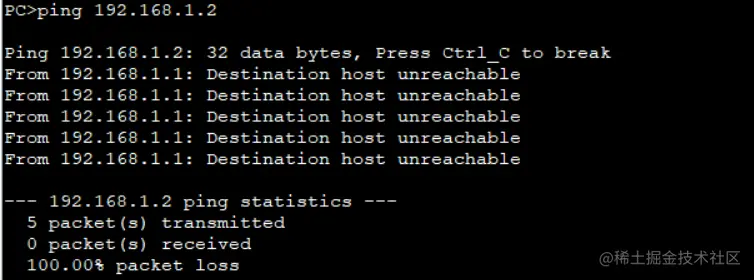

由于PC1和PC2不在同一vlan下，所以ping不通。而PC3和PC1在同一vlan下，可以ping通。
总结
VLAN ID的范围为0-4095（总共4096个）。1是默认vlan，用户可使用，但不能删除。可用范围是2-4094，用户可创建使用删除的范围是2-1001。
vlan的类型只能修改，不能删除。（access、trunk、hybrid）
实例中相关命令
| 命令 | 作用 |
|---|---|
| [系统视图]vlan 10 | 建立单个vlan |
| [系统视图]vlan batch 10 20 30 | 一次建立多个vlan |
| [系统视图]int 端口 | 进入端口 |
| [接口模式]port link-type access | 选择vlan的接口模式为access |
| [接口模式]port default vlan 10 | 将端口加入vlan中 |
| port-group group-menmber g0/0/1 g0/0/2 | 将0/0/1和0/0/2放在一组，同时配置两个端口 |
| port-group group-menmber g0/0/1 to g0/0/4 | 将连续的1到4端口放在一组，同时配置 |
| [接口模式]port link-type trunk | 选择vlan的接口模式为trunk |
| port trunk allow-pass vlan all | 允许数据通过（默认不通过，需开启） |
| undo vlan 10 | 删除vlan |
| clear configuration interface e0/0/1 | 清楚端口配置 |
| dis vlan | 查看vlan |
| dis port vlan active | 查看vlan表 |
