vlan 实验（详）1.打开ensp 搭建4台主机 2台交换机 2台Server 共计8台设备用线将每一

1.打开ensp

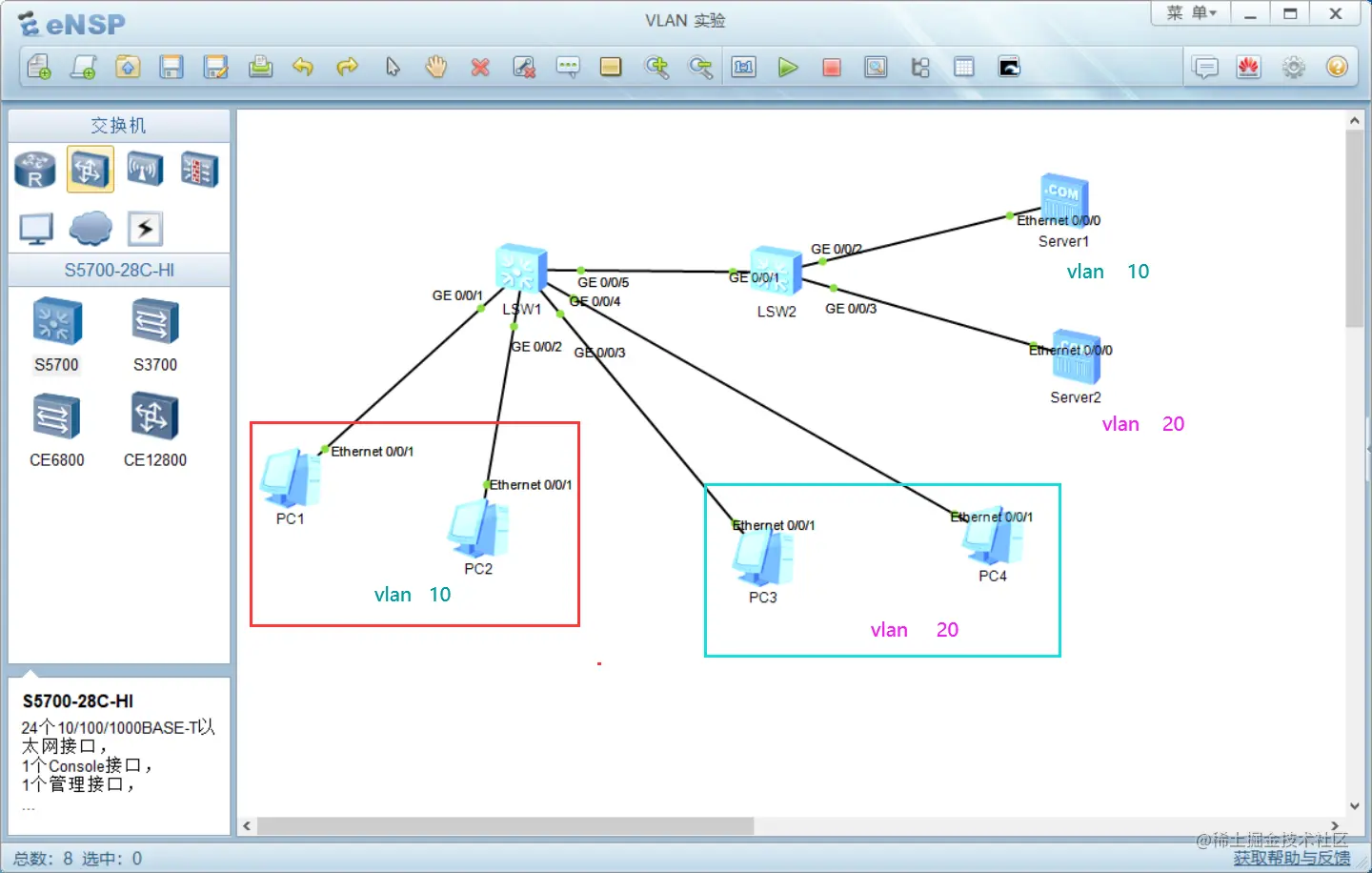

搭建4台主机 2台交换机 2台Server 共计8台设备用线将每一台机器都连起来

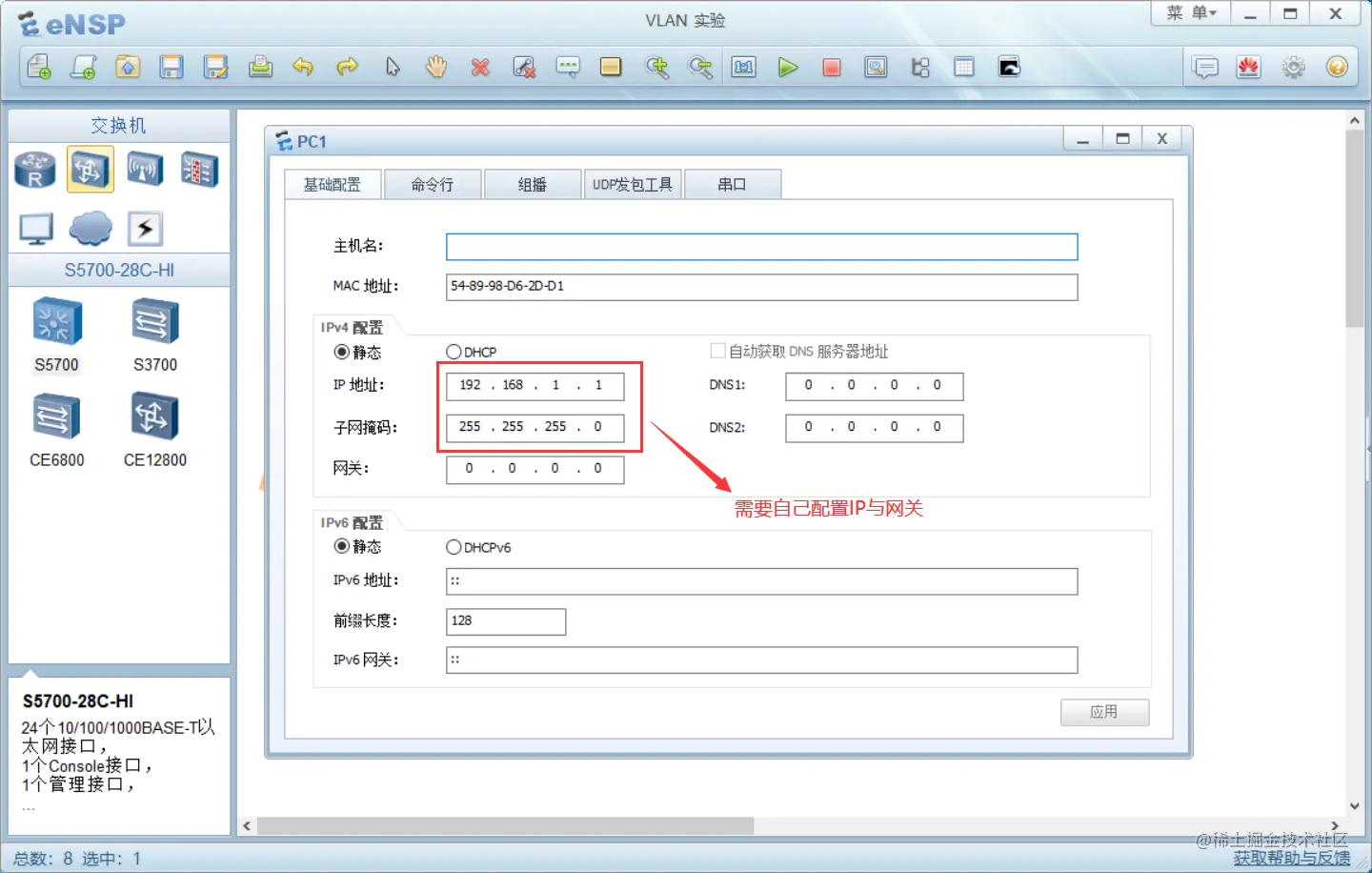

给每个终端配置IP地址与子网掩码

PC1:192.168.1.1 24

PC2:192.168.1.2 24

PC3:192.168.1.3 24

PC4:192.168.1.4 24

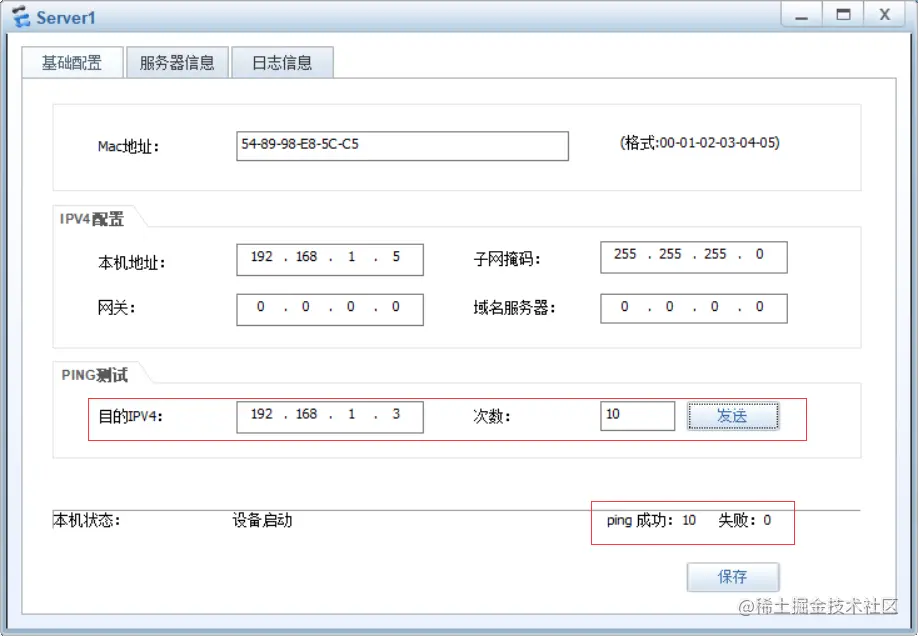

Server1:192.168.1.5 24

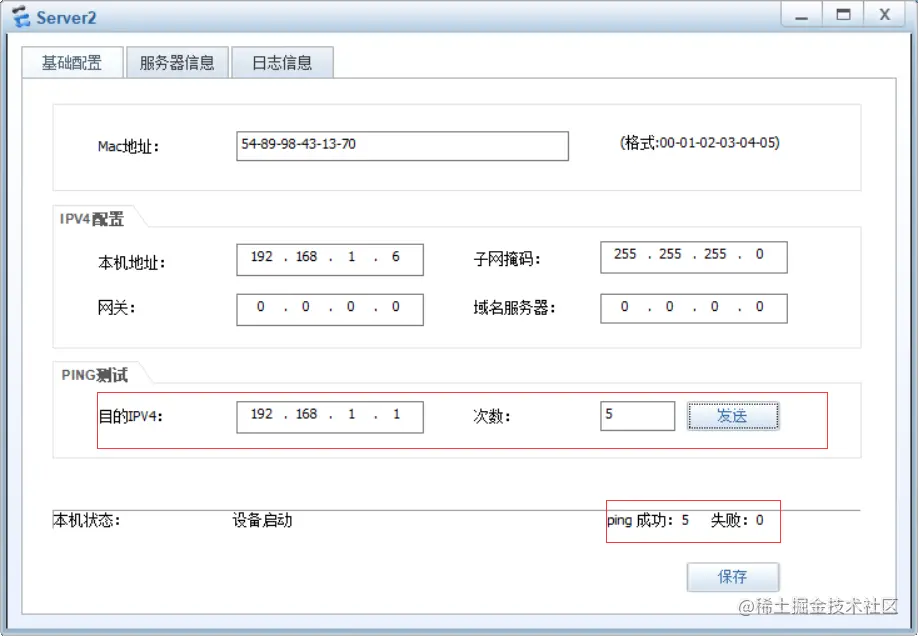

Server1:192.168.1.6 24


2.2. 打开LSW1

关闭系统提醒


输入命令更改名称


sw1：

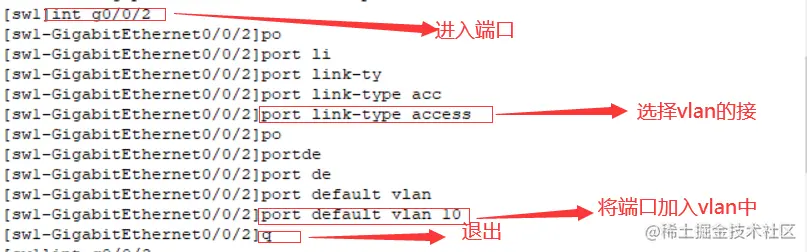

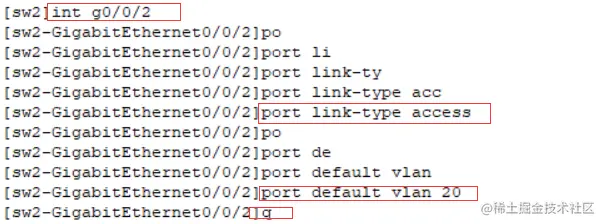

PC1与PC2都配置vlan 10的端口 QQ截图20220715151312.png PC3与PC4都配置vlan 20的端口

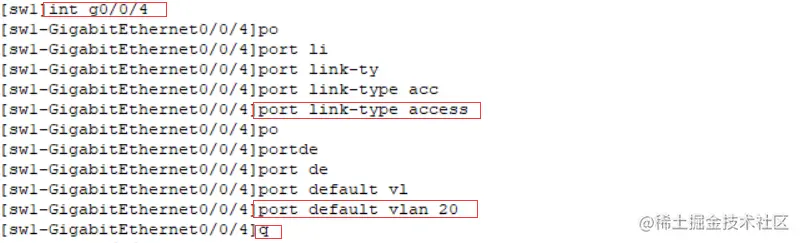

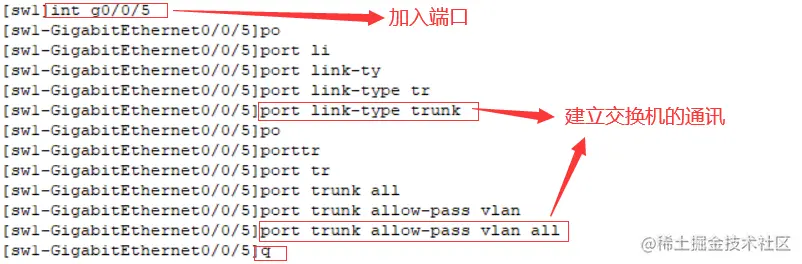

QQ截图20220715151629.png LSW1与LWS2两台交换机选择（trunk）进行通讯

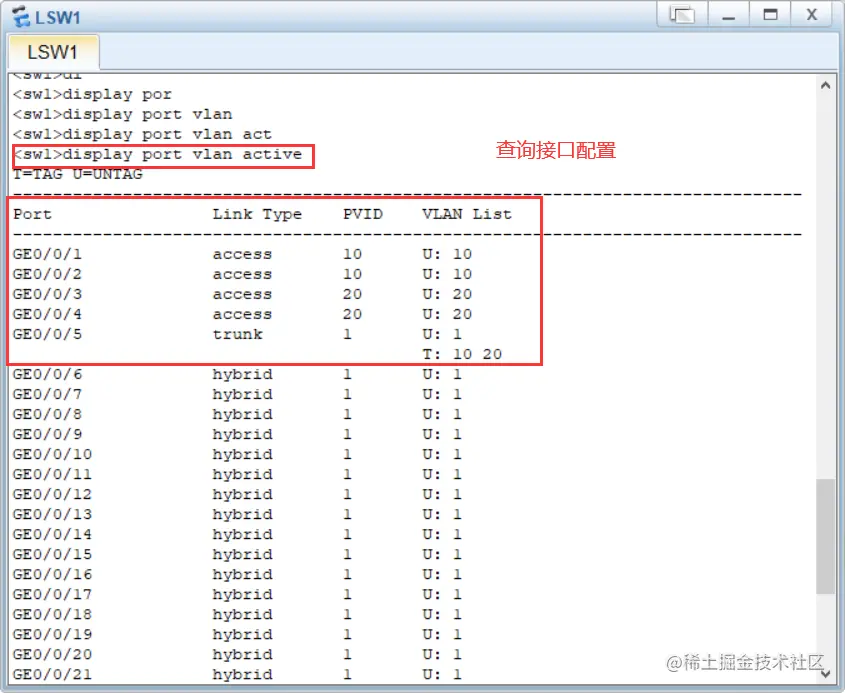

QQ截图20220715152334.png 端口配置信息


LSW2:

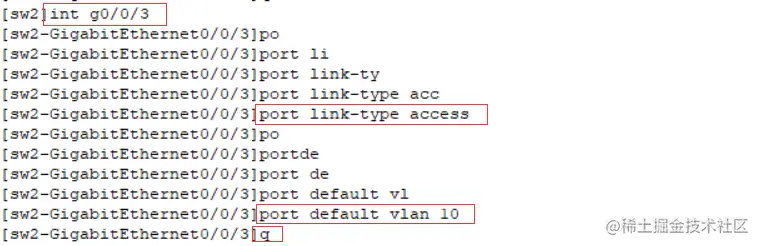

QQ截图20220715153044.png 两台交换机通讯（trunk）

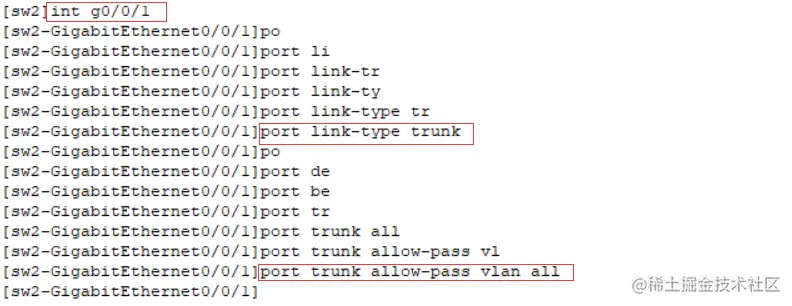

QQ截图20220715153221.png Sw1


SW2


总结：

vlan（虚拟局域网）

作用：通过技术，逻辑上划分广播域

静态的种类：

access：用于连接主机和路由器只允许相同的vlan间通讯

trunk：交换机和交换机之间通讯

hybrid ：只有华为有，华为交换机的默认模式（手动） [系统视图] int 端口

[接口模式] port link-type access ###选择vlan 的接口模式

[接口模式] **port default vlan 10 ** ###将端口加入vlan中

[接口模式]**clear configuration interface e0/0/1 ** ###清除端口配置


vlan 实验 （详）
