MySQL 日志:undo log、redo log、binlog

·  阅读 2235

更新语句的流程会涉及到 undo log(回滚日志)、redo log(重做日志) 、binlog (归档日志)这三种日志:

  • undo log(回滚日志) :是 Innodb 存储引擎层生成的日志,实现了事务中的原子性,主要用于事务回滚和 MVCC
  • redo log(重做日志) :是 Innodb 存储引擎层生成的日志,实现了事务中的持久性,主要用于掉电等故障恢复
  • binlog (归档日志) :是 Server 层生成的日志,主要用于数据备份和主从复制

为什么需要 undo log?

我们在执行执行一条“增删改”语句的时候,虽然没有输入 begin 开启事务和 commit 提交事务,但是 MySQL 会隐式开启事务来执行“增删改”语句的,执行完就自动提交事务的,这样就保证了执行完“增删改”语句后,我们可以及时在数据库表看到“增删改”的结果了。

执行一条语句是否自动提交事务,是由 autocommit 参数决定的,默认是开启。所以,执行一条 update 语句也是会使用事务的。

那么,考虑一个问题。一个事务在执行过程中,在还没有提交事务之前,如果MySQL 发生了崩溃,要怎么回滚到事务之前的数据呢?

如果我们每次在事务执行过程中,都记录下回滚时需要的信息到一个日志里,那么在事务执行中途发生了 MySQL 崩溃后,就不用担心无法回滚到事务之前的数据,我们可以通过这个日志回滚到事务之前的数据。

实现这一机制就是 undo log(回滚日志),它保证了事务的 ACID 特性中的原子性(Atomicity)

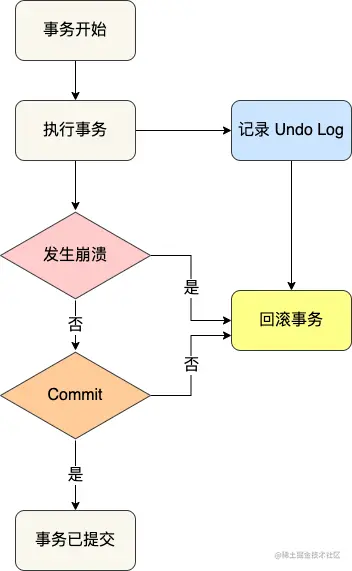

undo log 是一种用于撤销回退的日志。在事务没提交之前,MySQL 会先记录更新前的数据到 undo log 日志文件里面,当事务回滚时,可以利用 undo log 来进行回滚。如下图:

回滚事务

每当 InnoDB 引擎对一条记录进行操作(修改、删除、新增)时,要把回滚时需要的信息都记录到 undo log 里,比如:

  • 插入一条记录时,要把这条记录的主键值记下来,这样之后回滚时只需要把这个主键值对应的记录删掉就好了;
  • 删除一条记录时,要把这条记录中的内容都记下来,这样之后回滚时再把由这些内容组成的记录插入到表中就好了;
  • 更新一条记录时,要把被更新的列的旧值记下来,这样之后回滚时再把这些列更新为旧值就好了。

在发生回滚时,就读取 undo log 里的数据,然后做原先相反操作。比如当 delete 一条记录时,undo log 中会把记录中的内容都记下来,然后执行回滚操作的时候,就读取 undo log 里的数据,然后进行 insert 操作。

不同的操作,需要记录的内容也是不同的,所以不同类型的操作(修改、删除、新增)产生的 undo log 的格式也是不同的,具体的每一个操作的 undo log 的格式我就不详细介绍了,感兴趣的可以自己去查查。

一条记录的每一次更新操作产生的 undo log 格式都有一个 roll_pointer 指针和一个 trx_id 事务id:

  • 通过 trx_id 可以知道该记录是被哪个事务修改的;
  • 通过 roll_pointer 指针可以将这些 undo log 串成一个链表,这个链表就被称为版本链;

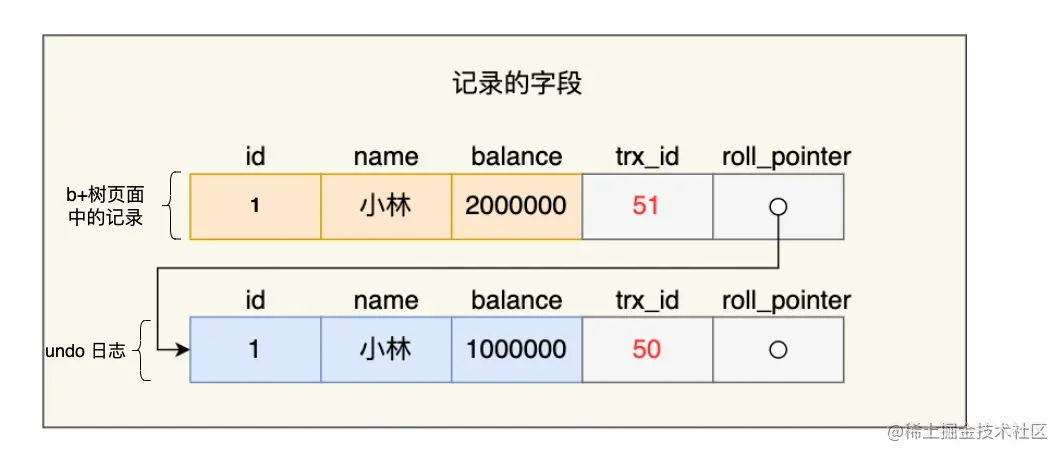

版本链如下图:

版本链

另外,undo log 还有一个作用,通过 ReadView + undo log 实现 MVCC(多版本并发控制)

对于「读提交」和「可重复读」隔离级别的事务来说,它们的快照读(普通 select 语句)是通过 Read View + undo log 来实现的,它们的区别在于创建 Read View 的时机不同:

  • 「读提交」隔离级别是在每个 select 都会生成一个新的 Read View,也意味着,事务期间的多次读取同一条数据,前后两次读的数据可能会出现不一致,因为可能这期间另外一个事务修改了该记录,并提交了事务。
  • 「可重复读」隔离级别是启动事务时生成一个 Read View,然后整个事务期间都在用这个 Read View,这样就保证了在事务期间读到的数据都是事务启动前的记录。

因此,undo log 两大作用:

  • 实现事务回滚,保障事务的原子性。事务处理过程中,如果出现了错误或者用户执 行了 ROLLBACK 语句,MySQL 可以利用 undo log 中的历史数据将数据恢复到事务开始之前的状态。
  • 实现 MVCC(多版本并发控制)关键因素之一。MVCC 是通过 ReadView + undo log 实现的。undo log 为每条记录保存多份历史数据,MySQL 在执行快照读(普通 select 语句)的时候,会根据事务的 Read View 里的信息,顺着 undo log 的版本链找到满足其可见性的记录。

为什么需要 Buffer Pool?

MySQL 的数据都是存在磁盘中的,那么我们要更新一条记录的时候,得先要从磁盘读取该记录,然后在内存中修改这条记录。那修改完这条记录是选择直接写回到磁盘,还是选择缓存起来呢?

当然是缓存起来好,这样下次有查询语句命中了这条记录,直接读取缓存中的记录,就不需要从磁盘获取数据了。

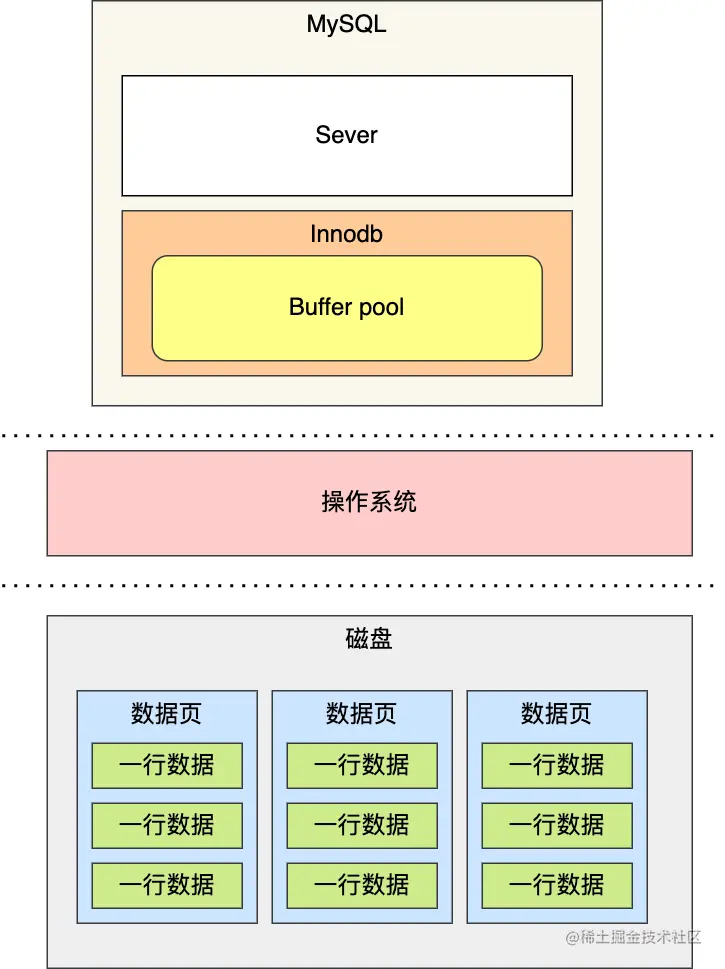

为此,Innodb 存储引擎设计了一个缓冲池(Buffer Pool) ,来提高数据库的读写性能。

Buffer Poo

有了 Buffer Poo 后:

  • 当读取数据时,如果数据存在于 Buffer Pool 中,客户端就会直接读取 Buffer Pool 中的数据,否则再去磁盘中读取。
  • 当修改数据时,如果数据存在于 Buffer Pool 中,那直接修改 Buffer Pool 中数据所在的页,然后将其页设置为脏页(该页的内存数据和磁盘上的数据已经不一致),为了减少磁盘I/O,不会立即将脏页写入磁盘,后续由后台线程选择一个合适的时机将脏页写入到磁盘。

#Buffer Pool 缓存什么?

InnoDB 会把存储的数据划分为若干个「页」,以页作为磁盘和内存交互的基本单位,一个页的默认大小为 16KB。因此,Buffer Pool 同样需要按「页」来划分。

在 MySQL 启动的时候,InnoDB 会为 Buffer Pool 申请一片连续的内存空间,然后按照默认的16KB的大小划分出一个个的页, Buffer Pool 中的页就叫做缓存页。此时这些缓存页都是空闲的,之后随着程序的运行,才会有磁盘上的页被缓存到 Buffer Pool 中。

所以,MySQL 刚启动的时候,你会观察到使用的虚拟内存空间很大,而使用到的物理内存空间却很小,这是因为只有这些虚拟内存被访问后,操作系统才会触发缺页中断,申请物理内存,接着将虚拟地址和物理地址建立映射关系。

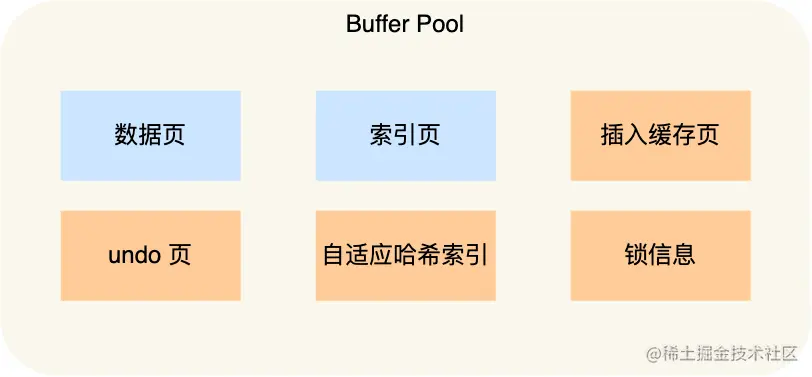

Buffer Pool 除了缓存「索引页」和「数据页」,还包括了 Undo 页,插入缓存、自适应哈希索引、锁信息等等。

Undo 页是记录什么?

开启事务后,InnoDB 层更新记录前,首先要记录相应的 undo log,如果是更新操作,需要把被更新的列的旧值记下来,也就是要生成一条 undo log,undo log 会写入 Buffer Pool 中的 Undo 页面。

查询一条记录,就只需要缓冲一条记录吗?

不是的。

当我们查询一条记录时,InnoDB 是会把整个页的数据加载到 Buffer Pool 中,将页加载到 Buffer Pool 后,再通过页里的「页目录」去定位到某条具体的记录。

为什么需要 redo log ?

Buffer Pool 是提高了读写效率没错,但是问题来了,Buffer Pool 是基于内存的,而内存总是不可靠,万一断电重启,还没来得及落盘的脏页数据就会丢失。

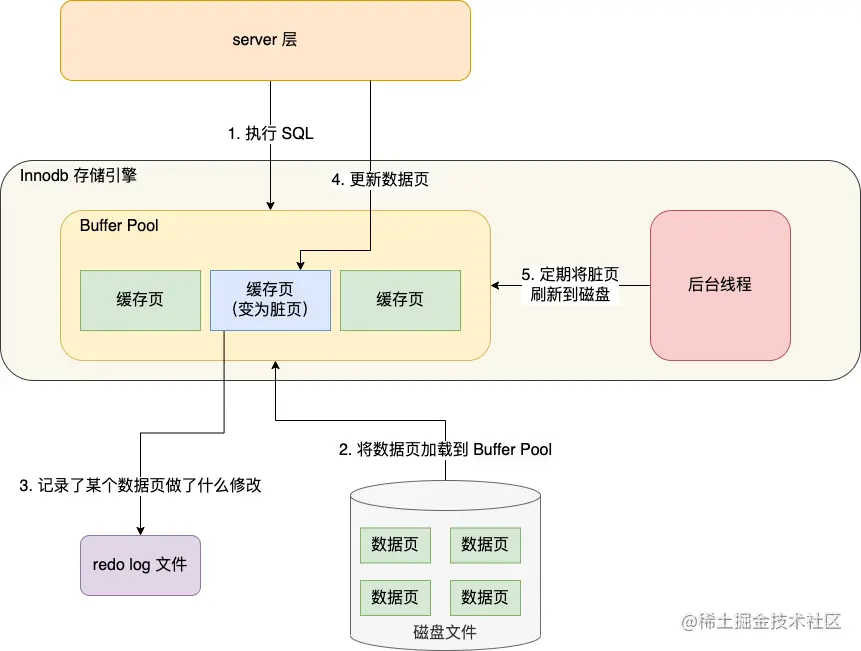

为了防止断电导致数据丢失的问题,当有一条记录需要更新的时候,InnoDB 引擎就会先把记录写到 redo log 里面,并更新内存,这个时候更新就算完成了。同时,InnoDB 引擎会在适当的时候,由后台线程将缓存在 Buffer Pool 的脏页刷新到磁盘里,这就是 WAL (Write-Ahead Logging)技术指的是 MySQL 的写操作并不是立刻更新到磁盘上,而是先记录在日志上,然后在合适的时间再更新到磁盘上

过程如下图:

什么是 redo log?

redo log 是物理日志,记录了某个数据页做了什么修改,对 XXX 表空间中的 YYY 数据页 ZZZ 偏移量的地方做了AAA 更新,每当执行一个事务就会产生这样的一条物理日志。

在事务提交时,只要先将 redo log 持久化到磁盘即可,可以不需要将缓存在 Buffer Pool 里的脏页数据持久化到磁盘。当系统崩溃时,虽然脏页数据没有持久化,但是 redo log 已经持久化,接着 MySQL 重启后,可以根据 redo log 的内容,将所有数据恢复到最新的状态。

被修改 Undo 页面,需要记录对应 redo log 吗?

需要的。

开启事务后,InnoDB 层更新记录前,首先要记录相应的 undo log,如果是更新操作,需要把被更新的列的旧值记下来,也就是要生成一条 undo log,undo log 会写入 Buffer Pool 中的 Undo 页面。

不过,在修改该 Undo 页面前需要先记录对应的 redo log,所以先记录修改 Undo 页面的 redo log ,然后再真正的修改 Undo 页面

redo log 和 undo log 区别在哪?

这两种日志是属于 InnoDB 存储引擎的日志,它们的区别在于:

  • redo log 记录了此次事务**「完成后」的数据状态,记录的是更新之「后」**的值;
  • undo log 记录了此次事务**「开始前」的数据状态,记录的是更新之「前」**的值;

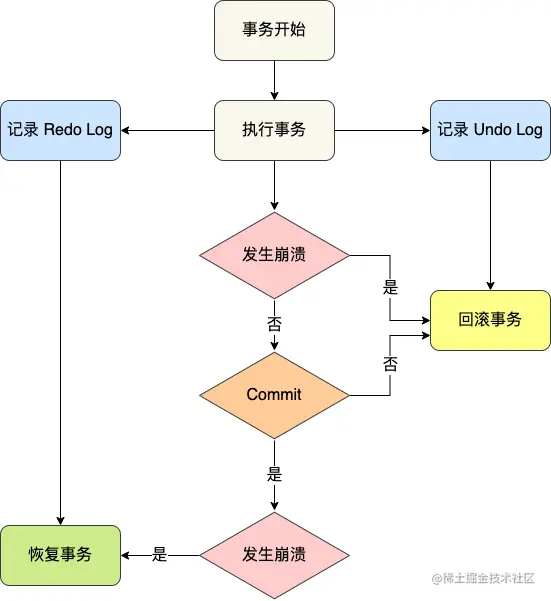

事务提交之前发生了崩溃,重启后会通过 undo log 回滚事务,事务提交之后发生了崩溃,重启后会通过 redo log 恢复事务,如下图:

事务恢复

所以有了 redo log,再通过 WAL 技术,InnoDB 就可以保证即使数据库发生异常重启,之前已提交的记录都不会丢失,这个能力称为 crash-safe(崩溃恢复)。可以看出来, redo log 保证了事务四大特性中的持久性

redo log 要写到磁盘,数据也要写磁盘,为什么要多此一举?

写入 redo log 的方式使用了追加操作, 所以磁盘操作是顺序写,而写入数据需要先找到写入位置,然后才写到磁盘,所以磁盘操作是随机写

磁盘的「顺序写 」比「随机写」 高效的多,因此 redo log 写入磁盘的开销更小。

针对「顺序写」为什么比「随机写」更快这个问题,可以比喻为你有一个本子,按照顺序一页一页写肯定比写一个字都要找到对应页写快得多。

可以说这是 WAL 技术的另外一个优点:MySQL 的写操作从磁盘的「随机写」变成了「顺序写」,提升语句的执行性能。这是因为 MySQL 的写操作并不是立刻更新到磁盘上,而是先记录在日志上,然后在合适的时间再更新到磁盘上 。

至此, 针对为什么需要 redo log 这个问题我们有两个答案:

  • 实现事务的持久性,让 MySQL 有 crash-safe 的能力,能够保证 MySQL 在任何时间段突然崩溃,重启后之前已提交的记录都不会丢失;
  • 将写操作从「随机写」变成了「顺序写」,提升 MySQL 写入磁盘的性能。

产生的 redo log 是直接写入磁盘的吗?

不是的。

实际上, 执行一个事务,产生的 redo log 也不是直接写入磁盘的,因为这样会产生大量的 I/O 操作,而且磁盘的运行速度远慢于内存。

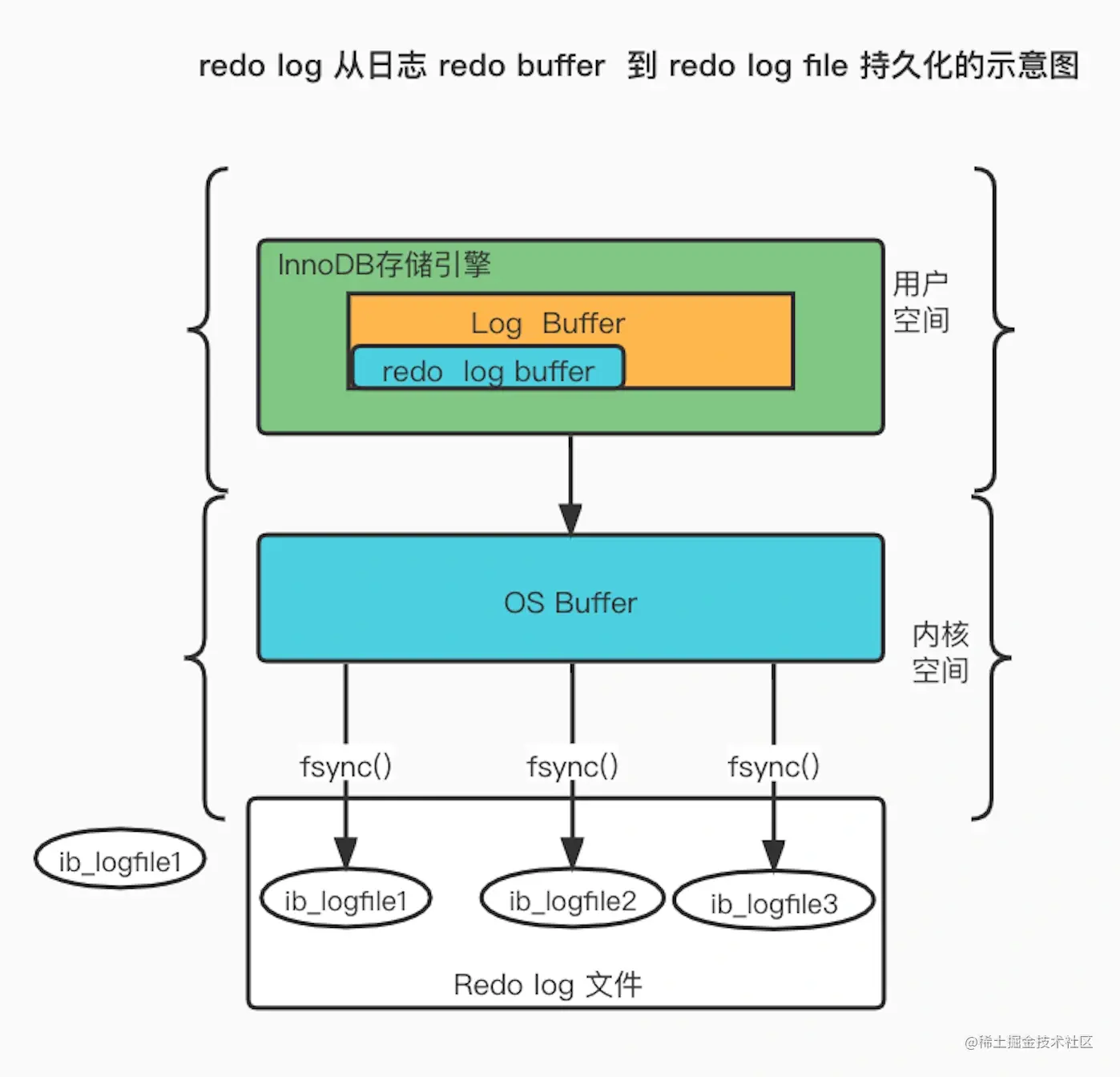

所以,redo log 也有自己的缓存—— redo log buffer,每当产生一条 redo log 时,会先写入到 redo log buffer,后续在持久化到磁盘如下图:

事务恢复

redo log buffer 默认大小 16 MB,可以通过 innodb_log_Buffer_size 参数动态的调整大小,增大它的大小可以让 MySQL 处理「大事务」是不必写入磁盘,进而提升写 IO 性能。

redo log 什么时候刷盘?

缓存在 redo log buffe 里的 redo log 还是在内存中,它什么时候刷新到磁盘?

主要有下面几个时机:

  • MySQL 正常关闭时;
  • 当 redo log buffer 中记录的写入量大于 redo log buffer 内存空间的一半时,会触发落盘;
  • InnoDB 的后台线程每隔 1 秒,将 redo log buffer 持久化到磁盘。
  • 每次事务提交时都将缓存在 redo log buffer 里的 redo log 直接持久化到磁盘(这个策略可由 innodb_flush_log_at_trx_commit 参数控制,下面会说)。

innodb_flush_log_at_trx_commit 参数控制的是什么?

单独执行一个更新语句的时候,InnoDB 引擎会自己启动一个事务,在执行更新语句的过程中,生成的 redo log 先写入到 redo log buffer 中,然后等事务提交的时候,再将缓存在 redo log buffer 中的 redo log 按组的方式「顺序写」到磁盘。

上面这种 redo log 刷盘时机是在事务提交的时候,这个默认的行为。

除此之外,InnoDB 还提供了另外两种策略,由参数 innodb_flush_log_at_trx_commit 参数控制,可取的值有:0、1、2,默认值为 1,这三个值分别代表的策略如下:

  • 当设置该参数为 0 时,表示每次事务提交时 ,还是将 redo log 留在 redo log buffer 中 ,该模式下在事务提交时不会主动触发写入磁盘的操作。
  • 当设置该参数为 1 时,表示每次事务提交时,都将缓存在 redo log buffer 里的 redo log 直接持久化到磁盘,这样可以保证 MySQL 异常重启之后数据不会丢失。
  • 当设置该参数为 2 时,表示每次事务提交时,都只是缓存在 redo log buffer 里的 redo log 写到 redo log 文件,注意写入到「 redo log 文件」并不意味着写入到了磁盘,因为操作系统的文件系统中有个 Page Cache(如果你想了解 Page Cache,可以看这篇 (opens new window)),Page Cache 是专门用来缓存文件数据的,所以写入「 redo log文件」意味着写入到了操作系统的文件缓存。

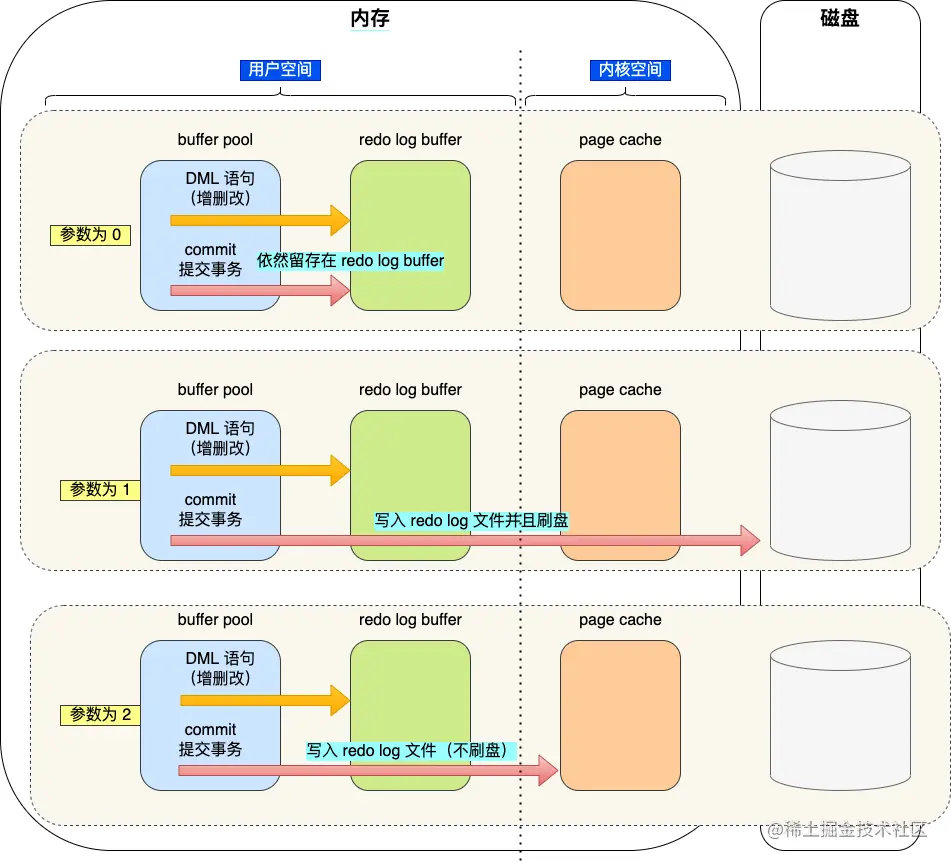

我画了一个图,方便大家理解:

innodb_flush_log_at_trx_commit 为 0 和 2 的时候,什么时候才将 redo log 写入磁盘?

InnoDB 的后台线程每隔 1 秒:

  • 针对参数 0 :会把缓存在 redo log buffer 中的 redo log ,通过调用 write() 写到操作系统的 Page Cache,然后调用 fsync() 持久化到磁盘。所以参数为 0 的策略,MySQL 进程的崩溃会导致上一秒钟所有事务数据的丢失;
  • 针对参数 2 :调用 fsync,将缓存在操作系统中 Page Cache 里的 redo log 持久化到磁盘。所以参数为 2 的策略,较取值为 0 情况下更安全,因为 MySQL 进程的崩溃并不会丢失数据,只有在操作系统崩溃或者系统断电的情况下,上一秒钟所有事务数据才可能丢失

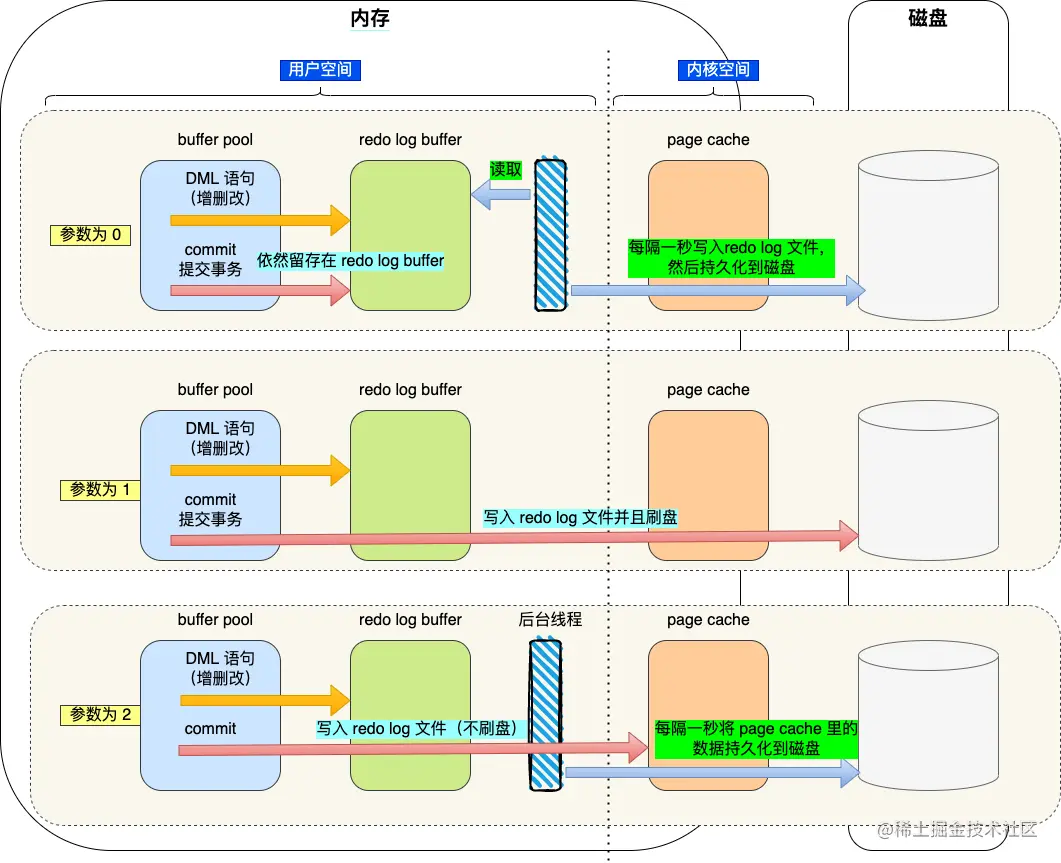

加入了后台现线程后,innodb_flush_log_at_trx_commit 的刷盘时机如下图:

这三个参数的应用场景是什么?

这三个参数的数据安全性和写入性能的比较如下:

  • 数据安全性:参数 1 > 参数 2 > 参数 0
  • 写入性能:参数 0 > 参数 2> 参数 1

所以,数据安全性和写入性能是熊掌不可得兼的,要不追求数据安全性,牺牲性能;要不追求性能,牺牲数据安全性

  • 在一些对数据安全性要求比较高的场景中,显然 innodb_flush_log_at_trx_commit 参数需要设置为 1。
  • 在一些可以容忍数据库崩溃时丢失 1s 数据的场景中,我们可以将该值设置为 0,这样可以明显地减少日志同步到磁盘的 I/O 操作。
  • 安全性和性能折中的方案就是参数 2,虽然参数 2 没有参数 0 的性能高,但是数据安全性方面比参数 0 强,因为参数 2 只要操作系统不宕机,即使数据库崩溃了,也不会丢失数据,同时性能方便比参数 1 高。

redo log 文件写满了怎么办?

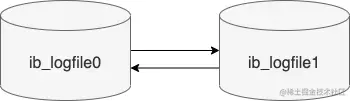

默认情况下, InnoDB 存储引擎有 1 个重做日志文件组( redo log Group),「重做日志文件组」由有 2 个 redo log 文件组成,这两个 redo 日志的文件名叫 :ib_logfile0 和 ib_logfile1 。

重做日志文件组

在重做日志组中,每个 redo log File 的大小是固定且一致的,假设每个 redo log File 设置的上限是 1 GB,那么总共就可以记录 2GB 的操作。

重做日志文件组是以循环写的方式工作的,从头开始写,写到末尾就又回到开头,相当于一个环形。

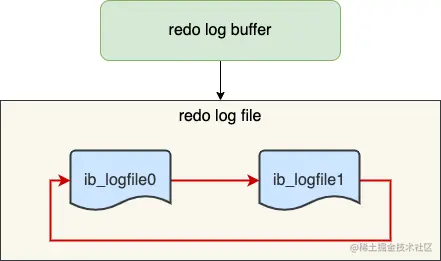

所以 InnoDB 存储引擎会先写 ib_logfile0 文件,当 ib_logfile0 文件被写满的时候,会切换至 ib_logfile1 文件,当 ib_logfile1 文件也被写满时,会切换回 ib_logfile0 文件。

重做日志文件组写入过程

我们知道 redo log 是为了防止Buffer Pool 中的脏页丢失而设计的,那么如果随着系统运行,Buffer Pool 的脏页刷新到了磁盘中,那么 redo log 对应的记录也就没用了,这时候我们擦除这些旧记录,以腾出空间记录新的更新操作。

redo log 是循环写的方式,相当于一个环形,InnoDB 用 write pos 表示 redo log 当前记录写到的位置,用 checkpoint 表示当前要擦除的位置

为什么需要 binlog ?

前面介绍的 undo log 和 redo log 这两个日志都是 Innodb 存储引擎生成的。

MySQL 在完成一条更新操作后,Server 层还会生成一条 binlog,等之后事务提交的时候,会将该事物执行过程中产生的所有 binlog 统一写 入 binlog 文件。

binlog 文件是记录了所有数据库表结构变更和表数据修改的日志,不会记录查询类的操作,比如 SELECT 和 SHOW 操作。

为什么有了 binlog, 还要有 redo log?

这个问题跟 MySQL 的时间线有关系。

最开始 MySQL 里并没有 InnoDB 引擎,MySQL 自带的引擎是 MyISAM,但是 MyISAM 没有 crash-safe 的能力,binlog 日志只能用于归档。

而 InnoDB 是另一个公司以插件形式引入 MySQL 的,既然只依靠 binlog 是没有 crash-safe 能力的,所以 InnoDB 使用 redo log 来实现 crash-safe 能力。

redo log 和 binlog 有什么区别?

这两个日志有四个区别。

1、适用对象不同:

  • binlog 是 MySQL 的 Server 层实现的日志,所有存储引擎都可以使用;
  • redo log 是 Innodb 存储引擎实现的日志;

2、文件格式不同:

  • binlog 有 3 种格式类型,分别是 STATEMENT(默认格式)、ROW、 MIXED,区别如下:

    • STATEMENT:每一条修改数据的 SQL 都会被记录到 binlog 中(相当于记录了逻辑操作,所以针对这种格式, binlog 可以称为逻辑日志),主从复制中 slave 端再根据 SQL 语句重现。但 STATEMENT 有动态函数的问题,比如你用了 uuid 或者 now 这些函数,你在主库上执行的结果并不是你在从库执行的结果,这种随时在变的函数会导致复制的数据不一致;
    • ROW:记录行数据最终被修改成什么样了(这种格式的日志,就不能称为逻辑日志了),不会出现 STATEMENT 下动态函数的问题。但 ROW 的缺点是每行数据的变化结果都会被记录,比如执行批量 update 语句,更新多少行数据就会产生多少条记录,使 binlog 文件过大,而在 STATEMENT 格式下只会记录一个 update 语句而已;
    • MIXED:包含了 STATEMENT 和 ROW 模式,它会根据不同的情况自动使用 ROW 模式和 STATEMENT 模式;
  • redo log 是物理日志,记录的是在某个数据页做了什么修改,比如对 XXX 表空间中的 YYY 数据页 ZZZ 偏移量的地方做了AAA 更新;

3、写入方式不同:

  • binlog 是追加写,写满一个文件,就创建一个新的文件继续写,不会覆盖以前的日志,保存的是全量的日志。
  • redo log 是循环写,日志空间大小是固定,全部写满就从头开始,保存未被刷入磁盘的脏页日志。

4、用途不同:

  • binlog 用于备份恢复、主从复制;
  • redo log 用于掉电等故障恢复。

如果不小心整个数据库的数据被删除了,能使用 redo log 文件恢复数据吗?

不可以使用 redo log 文件恢复,只能使用 binlog 文件恢复。

因为 redo log 文件是循环写,是会边写边擦除日志的,只记录未被刷入磁盘的数据的物理日志,已经刷入磁盘的数据都会从 redo log 文件里擦除。

binlog 文件保存的是全量的日志,也就是保存了所有数据变更的情况,理论上只要记录在 binlog 上的数据,都可以恢复,所以如果不小心整个数据库的数据被删除了,得用 binlog 文件恢复数据。

主从复制是怎么实现?

MySQL 的主从复制依赖于 binlog ,也就是记录 MySQL 上的所有变化并以二进制形式保存在磁盘上。复制的过程就是将 binlog 中的数据从主库传输到从库上。

这个过程一般是异步的,也就是主库上执行事务操作的线程不会等待复制 binlog 的线程同步完成。

MySQL 主从复制过程

MySQL 集群的主从复制过程梳理成 3 个阶段:

  • 写入 Binlog:主库写 binlog 日志,提交事务,并更新本地存储数据。
  • 同步 Binlog:把 binlog 复制到所有从库上,每个从库把 binlog 写到暂存日志中。
  • 回放 Binlog:回放 binlog,并更新存储引擎中的数据。

具体详细过程如下:

  • MySQL 主库在收到客户端提交事务的请求之后,会先写入 binlog,再提交事务,更新存储引擎中的数据,事务提交完成后,返回给客户端“操作成功”的响应。
  • 从库会创建一个专门的 I/O 线程,连接主库的 log dump 线程,来接收主库的 binlog 日志,再把 binlog 信息写入 relay log 的中继日志里,再返回给主库“复制成功”的响应。
  • 从库会创建一个用于回放 binlog 的线程,去读 relay log 中继日志,然后回放 binlog 更新存储引擎中的数据,最终实现主从的数据一致性。

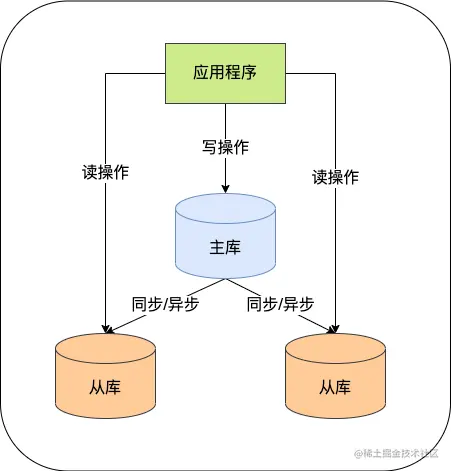

在完成主从复制之后,你就可以在写数据时只写主库,在读数据时只读从库,这样即使写请求会锁表或者锁记录,也不会影响读请求的执行。

MySQL 主从架构

从库是不是越多越好?

不是的。

因为从库数量增加,从库连接上来的 I/O 线程也比较多,主库也要创建同样多的 log dump 线程来处理复制的请求,对主库资源消耗比较高,同时还受限于主库的网络带宽

所以在实际使用中,一个主库一般跟 2~3 个从库(1 套数据库,1 主 2 从 1 备主),这就是一主多从的 MySQL 集群结构。

MySQL 主从复制还有哪些模型?

主要有三种:

  • 同步复制:MySQL 主库提交事务的线程要等待所有从库的复制成功响应,才返回客户端结果。这种方式在实际项目中,基本上没法用,原因有两个:一是性能很差,因为要复制到所有节点才返回响应;二是可用性也很差,主库和所有从库任何一个数据库出问题,都会影响业务。
  • 异步复制(默认模型):MySQL 主库提交事务的线程并不会等待 binlog 同步到各从库,就返回客户端结果。这种模式一旦主库宕机,数据就会发生丢失。
  • 半同步复制:MySQL 5.7 版本之后增加的一种复制方式,介于两者之间,事务线程不用等待所有的从库复制成功响应,只要一部分复制成功响应回来就行,比如一主二从的集群,只要数据成功复制到任意一个从库上,主库的事务线程就可以返回给客户端。这种半同步复制的方式,兼顾了异步复制和同步复制的优点,即使出现主库宕机,至少还有一个从库有最新的数据,不存在数据丢失的风险
