大纲

• RocketMQ物理架构
• Rocket概念模型
• Rocket支持的各种消息
• 消息存储结构
• 过期文件与删除
• RocketMQ对零拷贝的运用
• 我正在参与掘金技术社区创作者签约计划招募活动，点击链接报名投稿。

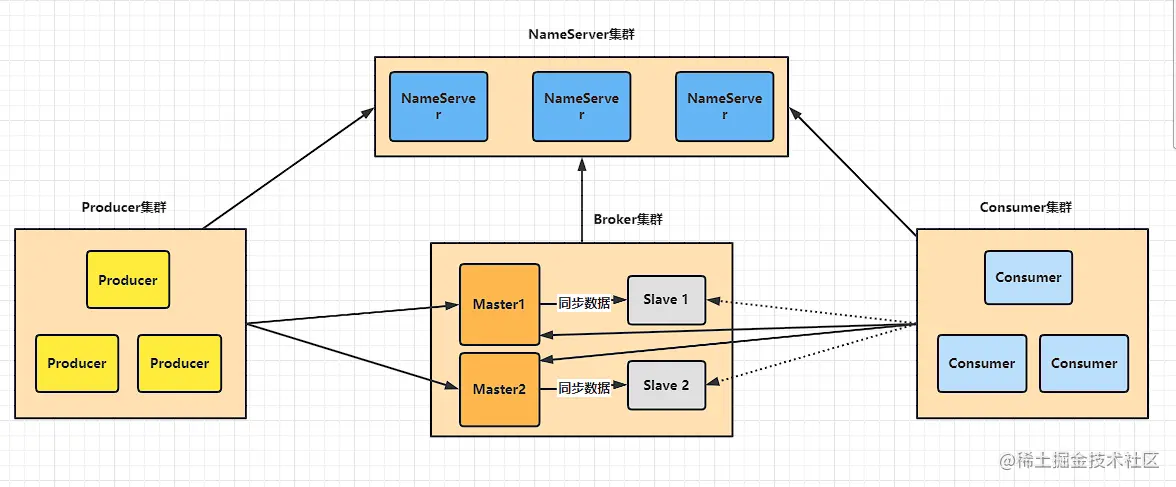

1.RocketMQ的物理架构

🍉RocketMQ是阿里巴巴的一款开源产品，性能可以和kafka相媲美，在业务开发领域非常好用。RocketMQ基于发布订阅模型，提供了丰富的功能和多功能消息。

1.1 NameServer

NameServer是RocketMQ的元数据管理中心、注册中心。所以RocketMQ需要首先启动NameServer，再启动其它的Broker节点。 Broker在启动的时候向所有的NameServer节点注册，Producer在发送消息之前首先向NameServer获取Broker服务地址列表，然后通过一定的负载算法进行消息发送。Consumer消费逻辑也一样。 NameServer与每台Broker服务保持长链接，每30S检查Broker是否存活，如果检测到Broker宕机，则从路由表中踢出。

1.2 Broker

RocketMQ暂存、持久化、传输消息的节点。

1.3 Producer

生产者，负责消息的产生和发送。

1.4 Consumer

消费者，负责对消息的接收和消费。

1.5 Message

消息本身，对于RocketMQ而言，底层就是一个字节数组。

2.Rocket概念模型

2.1 Group

对于生产者而言，分组用来标识同一类消息的Producer，仅做标识使用，没有特别的意义，RocketMQ的生产者Group更多是在事务消息会用到(Broker回查，遇到Producer宕机可以选择Producer同一个组的生产者回查消息是否提交or回滚。) 对于消费者而言，标识一类Consumer的集合。同一个Consumer Group的各个实例将共同消费Topic的消息，可以起到负载均衡的作用。组间共享，组内竞争。 消费进度是以Consumer Group为单元管理，不同的消费者组的消费进度彼此不受影响。

2.2 Topic

标识一类消息的逻辑标识，无论生产者和消费者都要指定Topic。

2.3 Tag

消息的二级分类。

2.4 Message Queue

管理消息的物理单元，一个Topic主题有若干个消息队列，如果一个Topic创建在不同的Broker上，则不同的Broker上都有若干个消息队列。每一个消息队列都对应了一个文件，该文件提供了存储实际消息索引的信息。 Message Queue是一个逻辑无限长的数组，

2.5 Offset

偏移量的概念在RocketMQ中很多，但是一般特Message Queue中的消费偏移量。

3.Rocket支持的各种消息

3.1 消息发送的方式

     - 同步发送：可靠的一种发送方式，需等待消息同步响应后才能成功。
     - 异步发送：异步方式进行消息发送，可通过回调函数来处理失败的业务。
     - 单向发送：Producer只负责发送消息，不负责服务器响应和回调。

3.2 消息的消费方式

     - 集群消费：同一个消息只会分给一个Group消费者组的某一台客户端进行消费。
     - 广播消费：同一个消息会给消费者组里面每一个客户端都投递消息进行消费。

3.3 普通消息

3.4 顺序消息

RocketMQ本身没有提供顺序消息的功能，但是可以借助一个方式来实现消息的顺序性。消息的顺序性分为：全局顺序、局部顺序。 全局顺序：如果生产者和消费者参与的Message Queue只有一个，就能够保证全局顺序性。 局部顺序：如果生产者和消费者参与的Message Queue有多个，只能保证每一个队列里的消息能够顺序消费。

3.5 延时消息

生产者发送某个消息，但是希望一段时间后消费者才能进行消费的情况。RocketMQ开源版只提供了一部分延时时间level选项，ONS商业版支持任意毫秒的延迟消息。

3.6 批量消息

批量发送普通消息，能够提高整体的传输效率，但是最大也不能大于4MB。

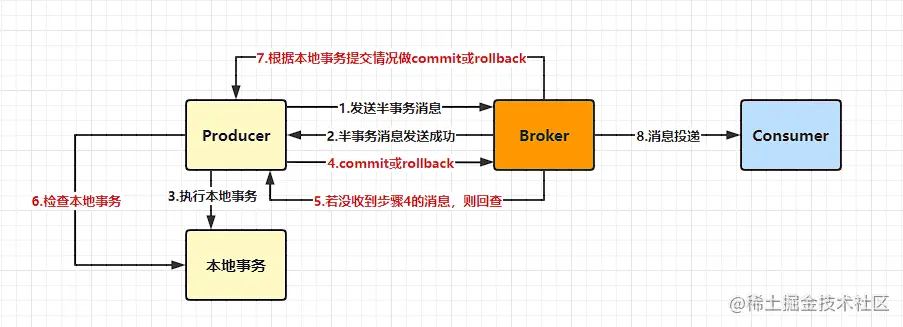

3.7 事务消息

事务消息一共有3个状态：已提交、回滚、中间态(未知)。 RocketMQ的事务消息一般用在分布式事务的最终一致性场景中。

4.RocketMQ消息存储结构

RocketMQ支持消息的持久化，所以对消息可以基于文件进行存储。

4.1 存储文件

     - commitLog：消息存储的目录。
     - config：运行期间的一些配置信息。
     - consumequeue：消息队列的存储目录。
     - index：消息索引文件存储目录。
     - abort：RocketMQ的Broker非正常关闭产生的错误文件。
     - checkpoint：文件检查点，存储commitLog文件最后一次刷盘的时间、consumerqueue最后一次刷盘时间等等。

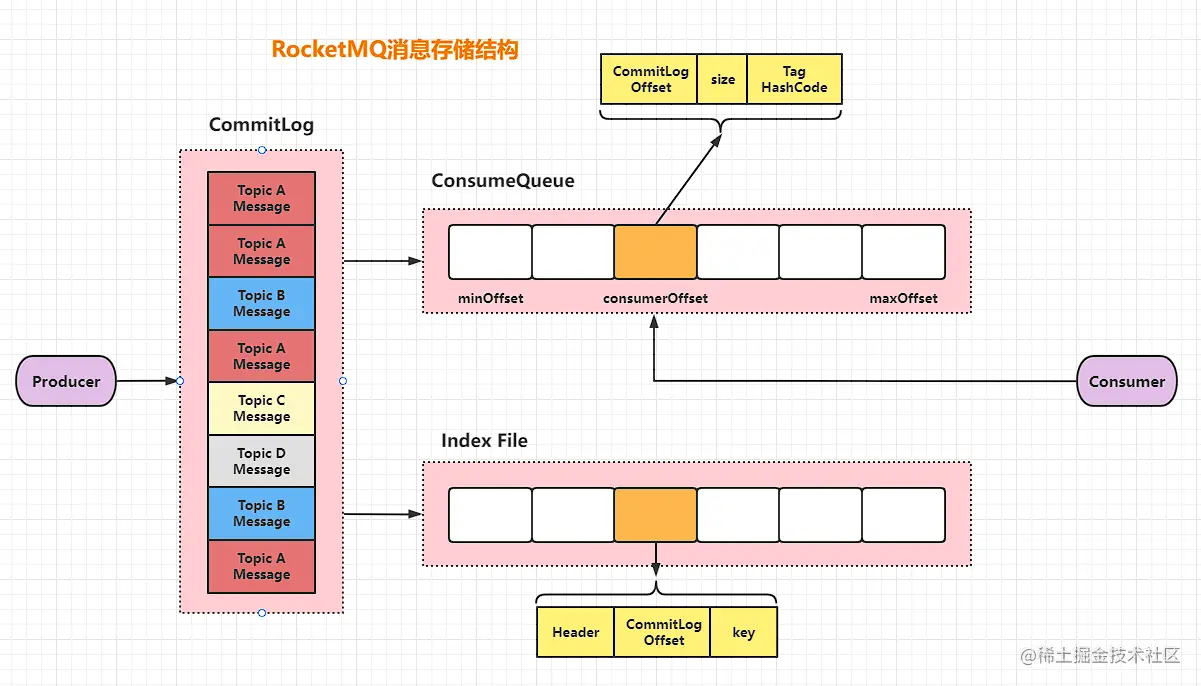

4.2 消息的存储结构

4.2.1 CommitLog

CommitLog是以物理文件的方式进行存放，每一台Broker节点上的CommitLog被所有的ConsumerQueue共享。在CommitLog中，每一个消息的长度是不固定的。CommitLog里面不同Topic消息通过磁盘顺序写进行存储。 CommitLog文件大小默认是1GB，也可以支持配置。每台Broker只会往一个CommitLog文件中顺序写，写完一个接着写另一个。 IndexFile和ConsumerQueue都有消息对应的物理偏移量，通过偏移量就可以得到消息的具体在哪个CommitLog中的位置。 CommitLog的特点是：顺序写，随机读。

4.2.2 ConsumeQueue

ConsumeQueue是消息的逻辑队列，存储的是指向物理存储文件的地址。每一个Topic下的每一个Message Queue都有一个对应的ConsumeQueue文件。例如某一个Topic在Broker上有4个MessageQueue，那么这个Topic就会有4个ConsumeQueue文件。 每个ConsumeQueue中存储的消息条目都不是全量数据，而是消息的一部分信息，包括消息在CommitLog中的偏移量、消息大小、消息Tag的哈希值。 当消息存储到CommitLog中后，由后台消息负责构建ConsumeQueue。 单个ConsumeQueue文件最大存储30万个条目。

4.2.3 IndexFile

IndexFile的作用就是提高RocketMQ检索查询消息而设计，RocketMQ支持通过MessageID、MessageKey来查询消息。IndexFile是一个索引文件，底层通过500万个hash槽和冲突链表实现，来做定位查询，一个IndexFile最多2000w条数据。当超过这个数量后就会新建IndexFile。

5.过期文件删除机制

RocketMQ操作CommitLog、ConsumeQueue是基于内存映射MMAP技术实现的，在Broker启动的时候就会加载这两个目录下的所有文件，所以不可能消息永久性的保存在服务器上。 RocketMQ清除过期文件的方法是：如果某个文件在一定间隔时间内没有被更新，则认为是过期的文件，可以被删除，默认每个文件的过期时间是72小时，可以配置。 RocketMQ触发删除文件的点有：

  - 指定删除文件的时间点，默认是凌晨4点。
  - 发现磁盘空间不足或达到阈值会触发。
  - 手动触发。

6.RocketMQ对MMap的应用

RocketMQ为了提高文件传输的效率采用了mmap技术来实现零拷贝。CommitLog、ConsumeQueue都是通过内存文件映射进行操作。因为使用MappedByteBuffer这种实现有物理大小1.5G~2G的限制，所以单个CommitLog文件大小默认是1GB。
