1、为什么要做这个调研
包大小是衡量应用性能的重要指标之一。
然而，绝大部分低垂的果实已经被采摘，剩下的简单而又行之有效的方法，已经不多了。
如果我们可以通过一些更加先进的图片格式来压缩图片，那么，即使保守估计，获得1M左右的大小收益还是有希望的。
Google已经在Android 12中原生支持AVIF。据我所知，各大浏览器也在1年前陆续加入了对AVIF的支持。
下面就让我们一起看看，AVIF到底用到了哪些黑科技，相比于其他图片格式，又有什么过人之处吧～
2、不同的图片格式，各自都用到了哪些黑科技
常见的图片格式，按照发展顺序，包括JPEG、PNG-8、PNG-24、PNG-32、WEBP、AVIF。
当然，其中还包括了GIF、SVG、HEIC等。但是GIF只支持256色，主要应用于动图。SVG则是矢量图。HEIC又是苹果专有。他们都有各自的特殊性，所以这里暂时不参与讨论。
所谓tinyPNG，其算法的核心就是把PNG-24压缩为PNG-8，并且移除图像文件不必要的元数据，进一步压缩体积。
PNG-8只支持256色，与GIF相同，并且只有1bit的透明度通道。也就是说，PNG-8只支持全透明或不透明。
PNG-24支持多达1600w色，与JPEG相同。PNG-32还多了8bit的透明度通道，因此支持半透明。更重要的是，PNG-24是无损压缩，这对于需要保存原始图片的场景十分有用，但是对于app意义不大。
说回AVIF。某种意义上说，AVIF就是AV1。AVIF是根据AV1视频编码技术来的，用它来生成图片。
所以，有人戏称他是AV1的边角料。可就是这么个边角料，都用了很多黑科技。那AV1又是什么？
AV1（AOMedia Video 1）是开放媒体联盟（AOMedia）开发的新一代视频编码格式，这个联盟有很多巨头（Google，Apple，Adobe...）参加，AV1的目的是为了取代其前身VP9。
总之，AV1是目前开放出来的比较牛逼的编解码格式。很多流媒体运营商都已经早早的支持了AV1格式。
AV1的编码过程，和Webp几个主要核心的步骤是差不多的，分割，预测，变换，量化，熵编码，不同的是，做了一些新的特性和很多高级的优化。
主要是使用了很多的机器学习算法，它使得 AV1 能做出很多快速的决定，比如对搜寻方块划分的类型。
你可能不知道，JPEG图片格式竟诞生于《花花公子》一张美女（果）照。
在2020年的情人节，Netflix选择公开AVIF作为他们使用的下一代图片压缩技术。这距离JPEG标准的通过已经过去了整整28年。
如今，JPEG仍在被大范围使用。
看到这里，如果对原理不感兴趣的同学，可以直接看第三章了。
具体的原理，大家可以参考这篇文章，这里就不搬运了。
3、与其他图片格式相比，AVIF的效果如何
Google提供了一个APP，可以帮助我们非常直观的了解不同的图片格式之间的差距，包括文件大小和显示效果。点我传送
图片的质量是一个十分主观的概念，并不像解码时间，只需要一个时间数值就能表征区别。在这里，我选择通过以下几个个人认为较为经典的场景，看看AVIF相比其他图片的优势。
当然，如果我们想要专业的指标来评估两张图片的相似性也是可行的。感兴趣的同学可以参考DSSIM。
这个计算方式能够以近似人眼视觉的标准去评估两张图片的相似度，由此我们就能确定压缩后的图片和原图的差异有多大。我们可以合理的认为，差异越小则图片质量越高。

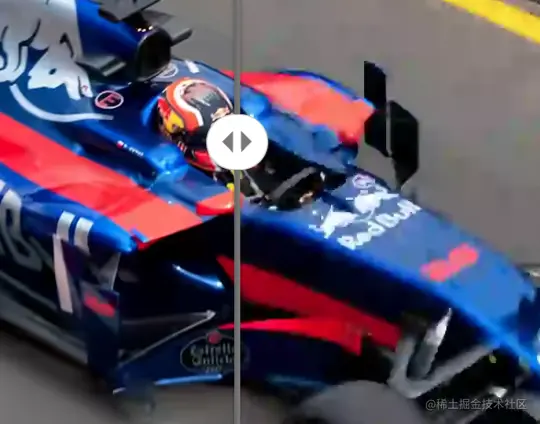

3.1 场景一：当图片存在大量低频和高频部分时，能否在压缩后较好地保留细节 点我传送
大小相近的webp和avif（22.1kb对比18.2kb），avif在细节上的表现完胜webp。在这个大小下，webp的颜色已模糊成一团。
webp至少需要到达43kb才能有和avif相近的效果，而jepg则需要74.4kb。

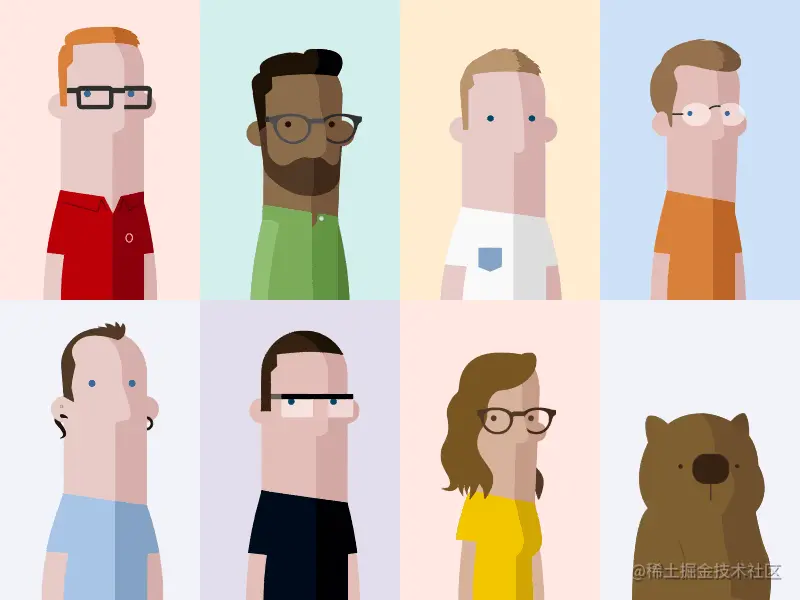

3.2 场景二：图片中存在大量的纯色，整体颜色的数量较少，但是存在锋利的边缘，压缩后是否会模糊 点我传送
在这种case下，avif仍然有优势，但是优势不再明显。因为图片本身的色彩就不多，因此png-8之类的有损压缩，就可以很好地处理这类场景。

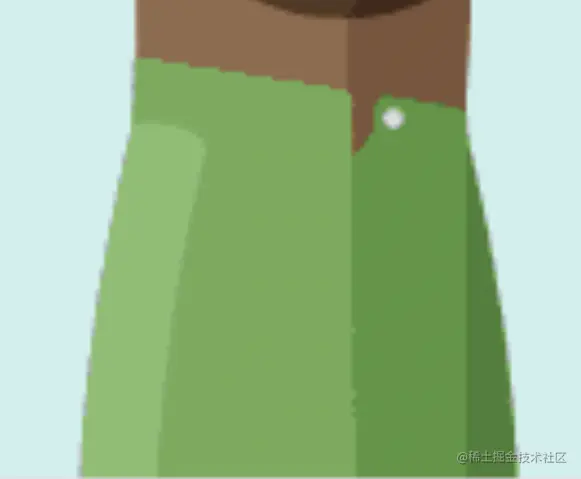

但是，减少颜色会导致图片的边缘产生杂色，下面这张图中，绿色衣服的边缘就产生了明显的紫边。
事实上，你的APP存在大量的icon都是这类场景。我们考虑使用矢量图SVG来替代有损压缩的PNG-8，也许是更好的选择。

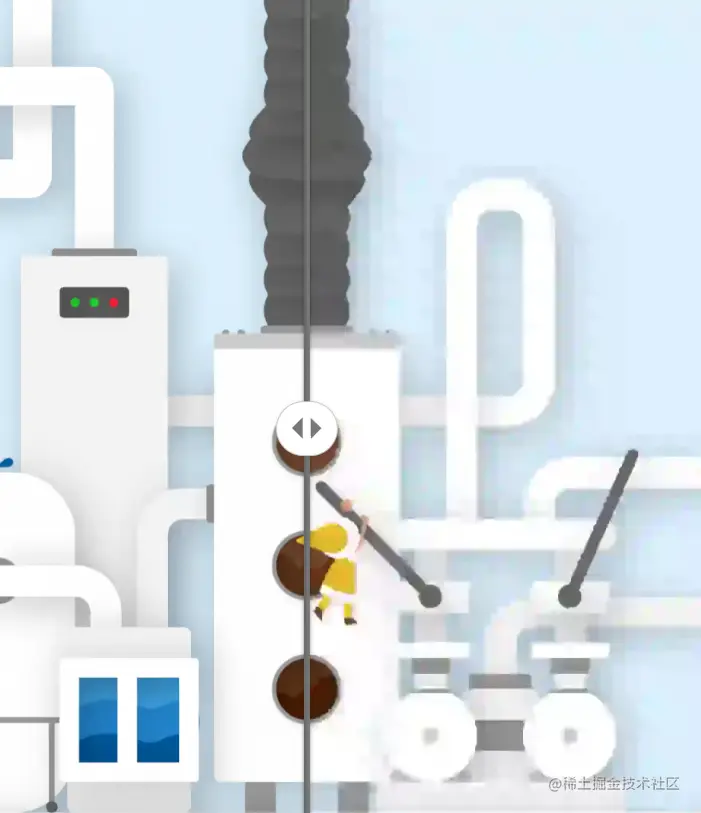

3.3 场景三：图片中存在大量渐变色时，压缩后是否会形成明显的色块 点我传送
前面提到的压缩色彩空间，对于图片中颜色较少的场景是适用的。但是，如果图片存在大量的渐变色时，压缩色彩空间可能会导致明显的色块出现。
在这个例子中，当avif与webp的大小均为12.5kb左右时，avif仍能够保持一定的清晰度，而webp已经出现了明显的色块。webp达到同样的可接受的图片质量，需要的图片体积是avif的2倍左右。
4、在你的项目中落地AVIF可行吗
虽然AVIF在压缩率方面，对比传统的图片格式有着明显的优势，但是要把它应用到工程中，还需要考虑很多方面的情况。
4.1准备工作
4.1.1 怎么在MAC上查看AVIF
我使用的MacOS 12.0.1原生并不支持AVIF。据说2022年6月22日苹果会发布支持AVIF的Ventura Beta 1版本。但是至少现在，我们还需要安装一些软件才能查看avif的图片。
我选择的是AVIFQuickLook这个软件。感兴趣的同学可以通过传送门自行下载安装
4.1.2 怎么转换得到AVIF图片
首先，很遗憾的是，Photoshop并不支持AVIF。支持AVIF的呼声从2020年9月左右开始，但是一年过去了，PS官方仍然没有任何支持AVIF的迹象，也没有公布相关支持的计划。
我们可以利用github上的一个plugin，使PS支持AVIF。我是传送门
对于RD平时测试的话，我们一般不会安装PS。下面列举了一些网站，可以直接转换图片格式
4.2升级Glide以支持AVIF的代价
尽管Android 12原生支持AVIF的decode，但这对我们意义并不大，Android 12仅仅是小部分机器。
Glide在4.13.0中加入了对AVIF的支持，最新版本为4.13.2。但是为支持AVIF，需要引入：
implementation "com.github.bumptech.glide:avif-integration:4.13.2"
这会使得apk体积增大0.4-0.5M左右（原始so的大小分别为645K（32位）和765K（64位））。
4.3 Glide的解码速度
解码速度受到图片本身的大小和机器性能的影响。而图片能够显示在屏幕上，需要经过至少IO和解码两个步骤。这里把这两部分时间分开计算。
使用的测试代码如下：
private fun decode(fileName: String) {
val data: ByteArray
// IO的速度
val ioCost = measureTimeMillis {
data = assets.open(fileName).readBytes()
}
// 解码的速度
val decodeCost = measureTimeMillis {
val futureTarget = Glide.with(this)
.asBitmap()
.load(data)
.submit()
try {
val bitmap = futureTarget.get()
bitmap.recycle()
} catch (e: Throwable) {
Log.d("denny", Log.getStackTraceString(e))
}
}
Log.d("denny", "decode $fileName ioCost $ioCost decodeCost $decodeCost")
}

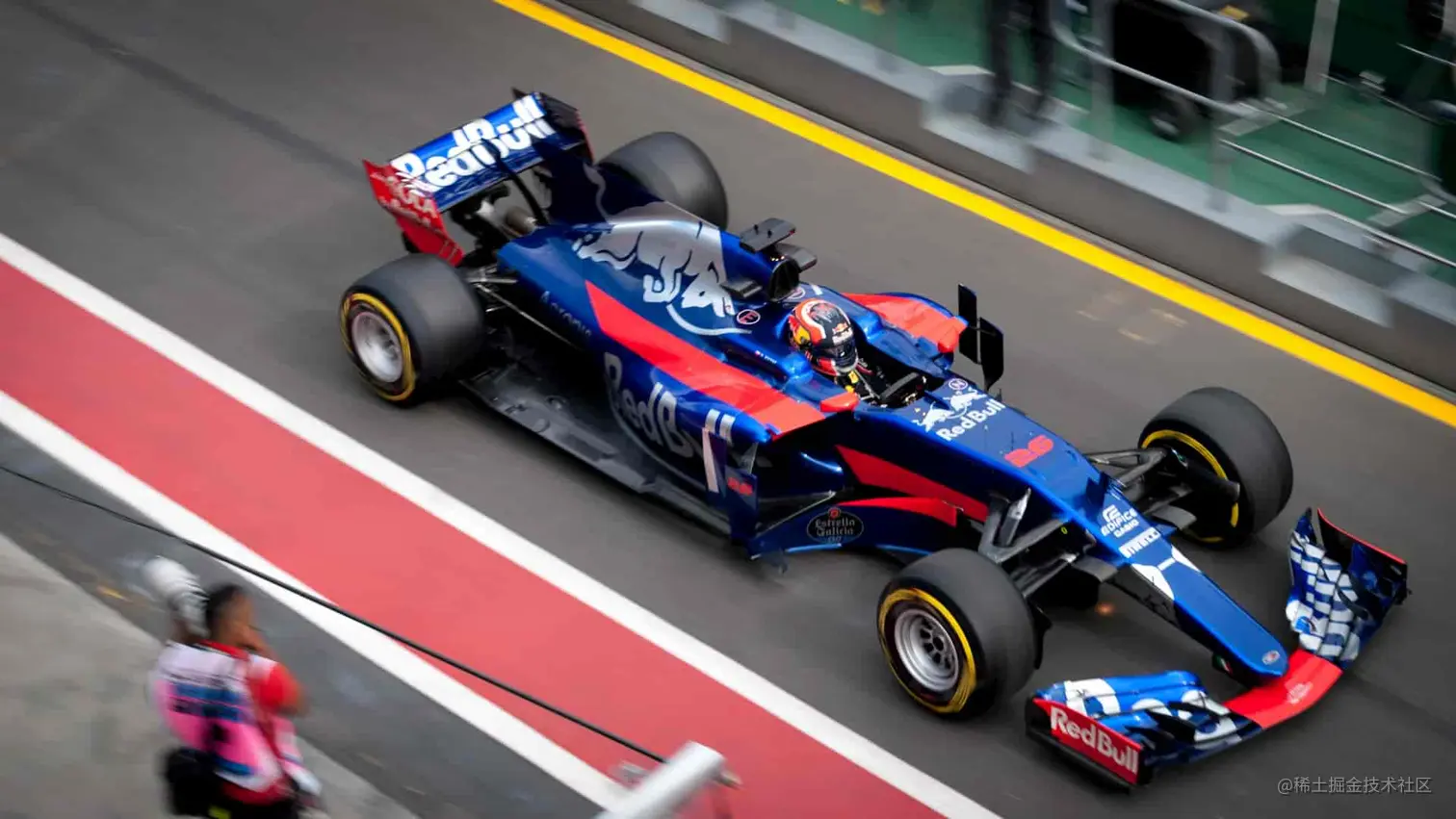

使用的测试图片如下，分辨率均为1920*1080：
上图中，-acceptable是指图片质量近似的3张不同格式的图片进行对比，而-samesize则是大小相近但图片格式不同的图片进行对比。
测试结果中发现，IO的耗时通常都很短，尽管有波动，但基本都在1ms之内，至多不超过3ms，因此不再额外展示了。
下表仅显示decode耗时。同一段代码运行100次，取平均值。每次decode完成的图片会进行recycle，以避免资源复用的情况。以下时间为平均值，单位ms。
| 机型 | jpeg-acceptable | webp-acceptable | avif-acceptable | jpeg-samesize |
|---|---|---|---|---|
| Redmi K40 (Android 12) | 14 | 15 | 33 | 12 |
| OPPO Reno10 (Android 11) | 24 | 22 | 45 | 22 |
| Honor 8（Android 7） | 58 | 56 | 156 | 54 |
| 荣耀畅玩4x电信版（Android 4.4.4） | 85 | 360 | 306 | 82 |
通过上面的表格我们可以得出一些结论：
- jpeg和webp的解码时间近似，差距不大。
- avif的解码时间明显更长一些，是jpeg和webp的2倍以上。
- avif的解码时间还受到机器的影响，相对老旧的机器需要更长的解码时间，猜测这可能与DSP硬解码处理模块之类的有关。
- 大小不同的两张jpeg（差距3-4倍），解码时间差距不大。说明jpeg文件大小与解码时间的相关性不强。
- webp在5.0以下的兼容性并不好，测试结果符合网上可查询到的结论。
换成下面800*600分辨率的图片，结果会有什么不一样吗
| 机型 | png-68color | webp-68color | avif-acceptable |
|---|---|---|---|
| Redmi K40 (Android 12) | 3 | 6 | 24 |
| OPPO Reno10 (Android 11) | 4 | 5 | 26 |
| Honor 8（Android 7） | 7 | 13 | 78 |
| 荣耀畅玩4x电信版（Android 4.4.4） | 23 | 43 | 142 |
我们发现，换了一张图片之后：
- avif的解码时间与png/webp之间的差距明显变大了。这说明图片本身对解码时间也有着很大的影响。压缩率越高的图片，需要更长的解码时间。我们也需要在压缩率和解码时间寻求平衡。
4.4 兼容性问题
- 从上一章的时间测试中不难发现，AVIF在不同设备上的解码时间有很大的区别，与图片本身的压缩率也有很大关联。尤其在Android 4.4这样的老旧设备上能否兼容，还需要更多的测试。
- 在Github上，有关于AVIF解码时间不稳定的相关反馈：传送门
- Android Studio似乎无法识别AVIF，因此测试的时候都是把图片放在assets下。
4.5 小结
尽管现有的测试数据并不是很多，但仍然可以初步得出结论，AVIF在兼容性上仍旧存在一定的问题，在解码速度上的劣势也较为明显。
在一些复杂的大图，且对加载时间不敏感的场景下，或许可以考虑使用avif来替代当前的tinyPNG。但是还要注意引入avif导致的包大小体积增加的问题，和低端机型上解码时间过长的问题。
5、引申话题：常见图片格式对比
5.1 JPEG
优点:体积比PNG24小，打开速度比PNG24快，能展示1600万种颜色。
缺点:有损压缩
适用区域：适合需要高保真展示的图片。色彩丰富的大图片
不适用区域：ICON类的小标签
5.2 PNG-8/PNG-24/PNG-32
PNG8用的是索引颜色编码方式，如果不是GIF支持动画其实PNG8完全可以胜过GIF。但是如果是同样的图片下，PNG8的更小。PNG8有1位的布尔透明通道（要么完全透明，要么完全不透明）。
PNG32用的就是Alpha透明通道，就是有8位（256阶）的布尔透明通道（所谓半透明），它也有1600万种颜色而且是无损压缩。与JPEG相比，PNG-24的体积约是JPEG的5倍，因此PNG-24不能替代JPEG。
相比于JPEG，PNG更适合ICON这类线条分明的图片。
适用区域：尺寸小的，色彩不丰富的图片最好就用PNG8。有半透明需求的就用PNG24，而且如果改图片需要频繁下载保存的最好就用PNG24因为它是无损压缩。
不适用区域：如果是特别大的而且需要展现多色彩的图片不适用于PNG8。对图片大小有要求的就最好不要用PNG24。
5.3 WEBP
webp支持有损和无损压缩，也能够支持动图。相同质量的图片下，webp的图片体积比JPG和PNG小30%-40%左右。
美中不足的是，WebP格式图像的编码时间“比JPEG格式图像长8倍”，而且目前安卓5.0以下版本兼容有时候有问题，且在低端手机解析webp图片的时候cpu的使用率将在20%-36%之间波动。
5.4 AVIF
最高的压缩率与最长的解码时间，兼容性尚不完善。
6、引申话题：你有多少无用的图片资源可以删除
运行Unused resources Lint
可以得到一份无用资源的列表。
当然，上述只是简单测试。具体资源是否可以移除，还需要一些测试。
