Flowable流程引擎+动态表单集成系统简单使用

平凡人笔记
1,785 阅读1分钟

源码

https://gitee.com/pingfanrenbiji/RuoYi-flowable/

服务部署

  • 创建数据库flowable，并初始化sql脚本
  • 配置mysql、redis
  • 启动ruoyi-admin后端服务
  • 启动vue前端服务

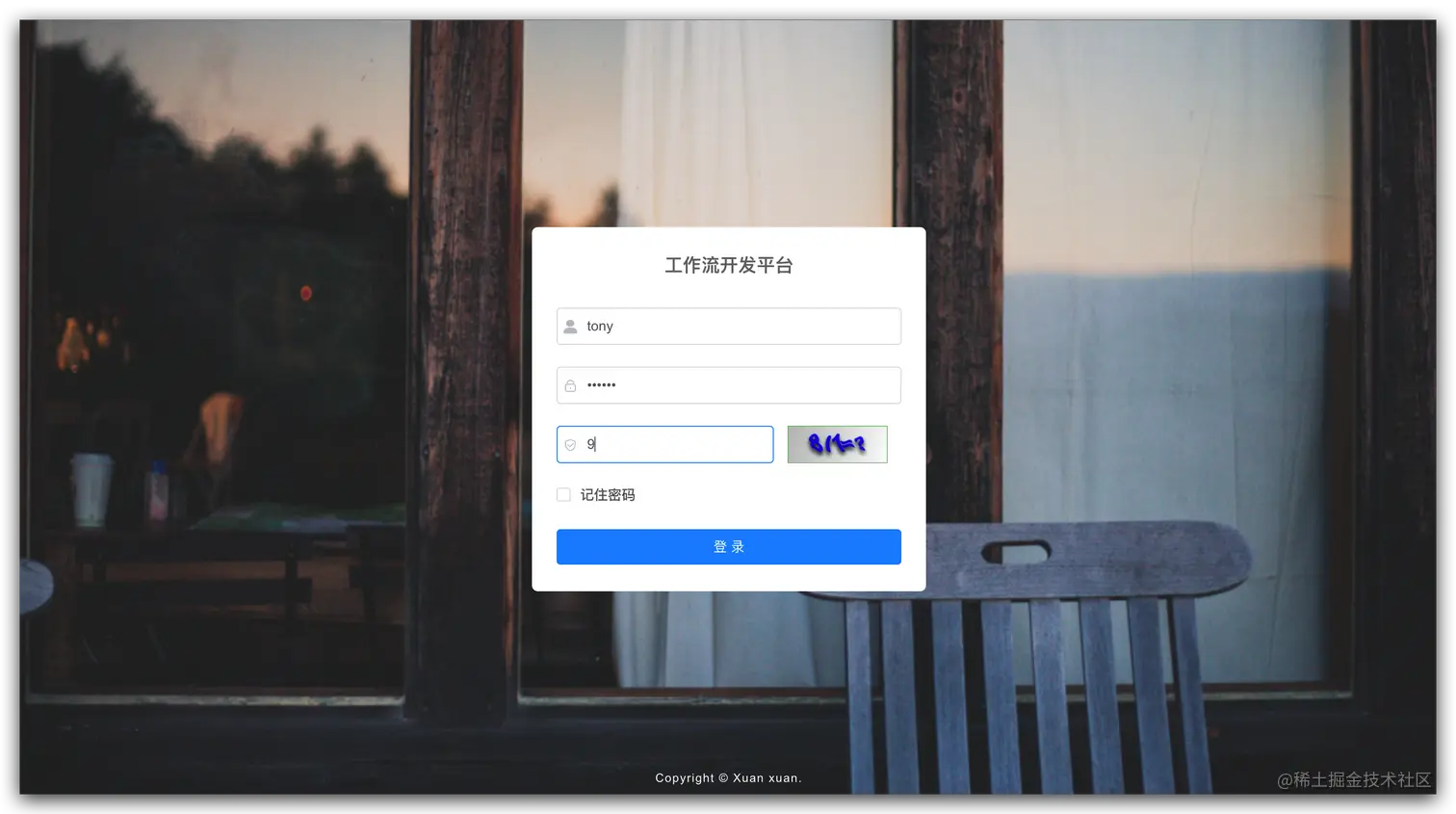

进入登录页面


流程设计

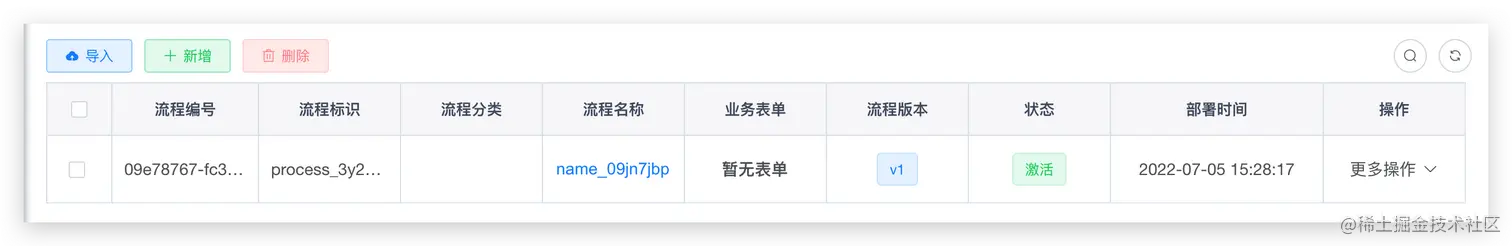

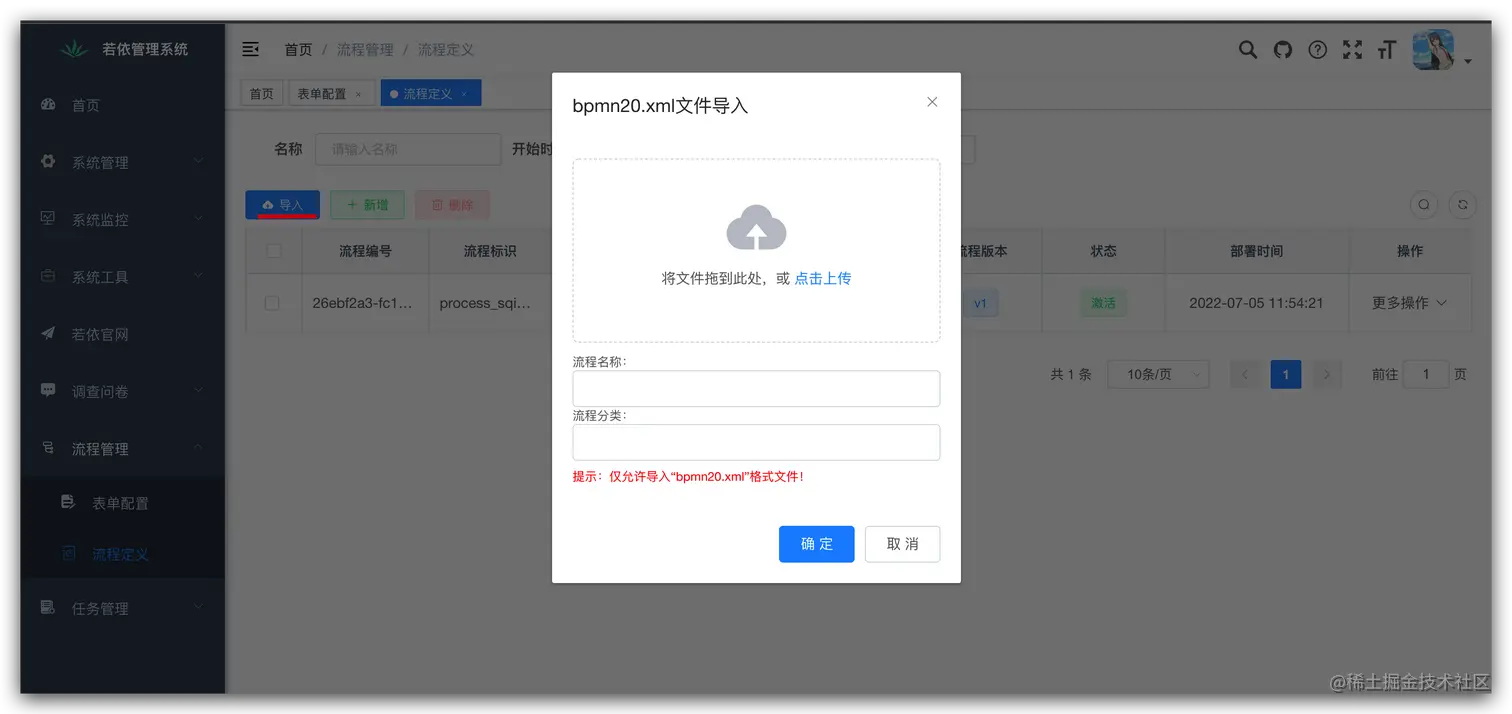

流程定义-导入流程

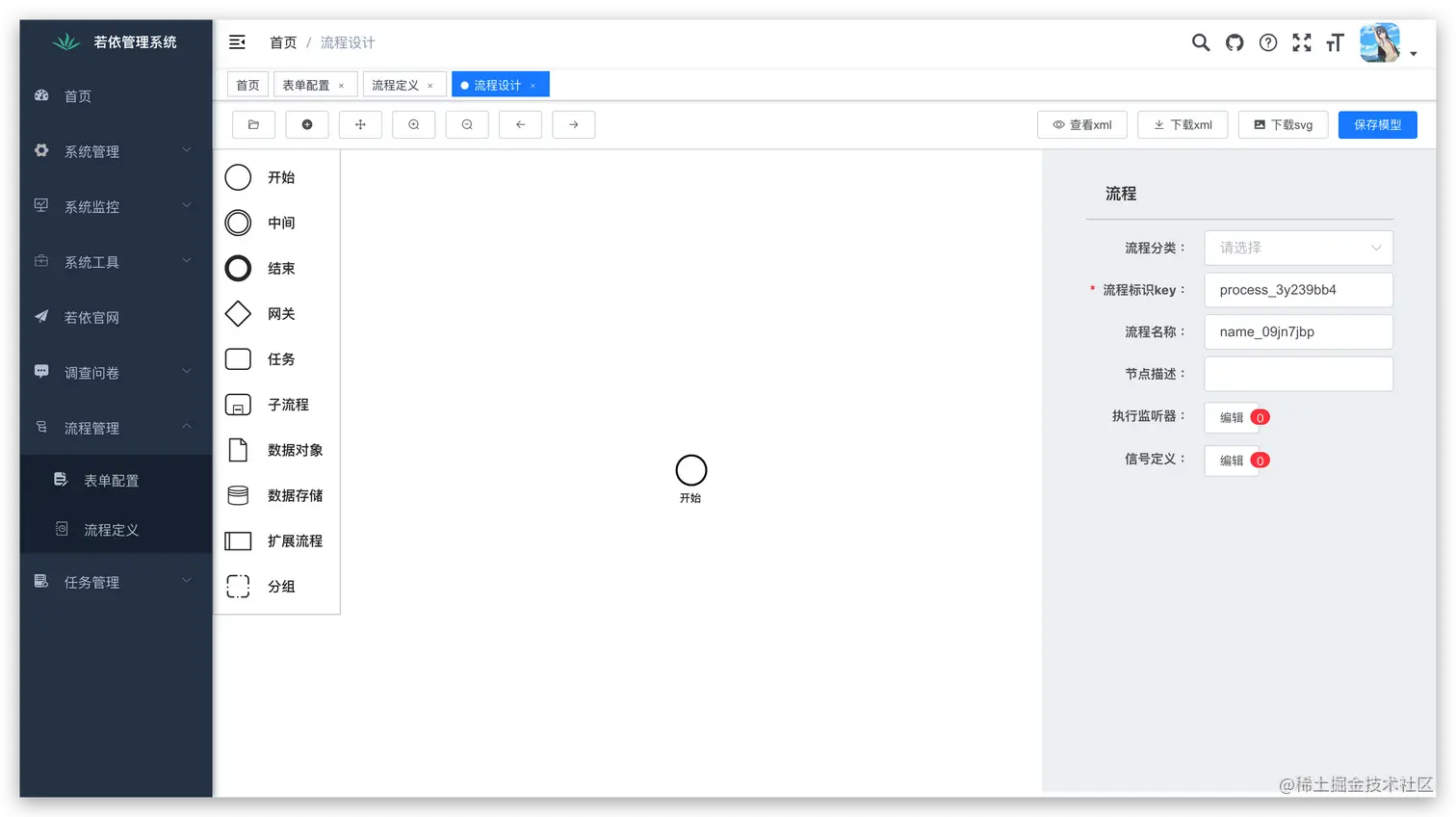

或者 流程定义-新增流程

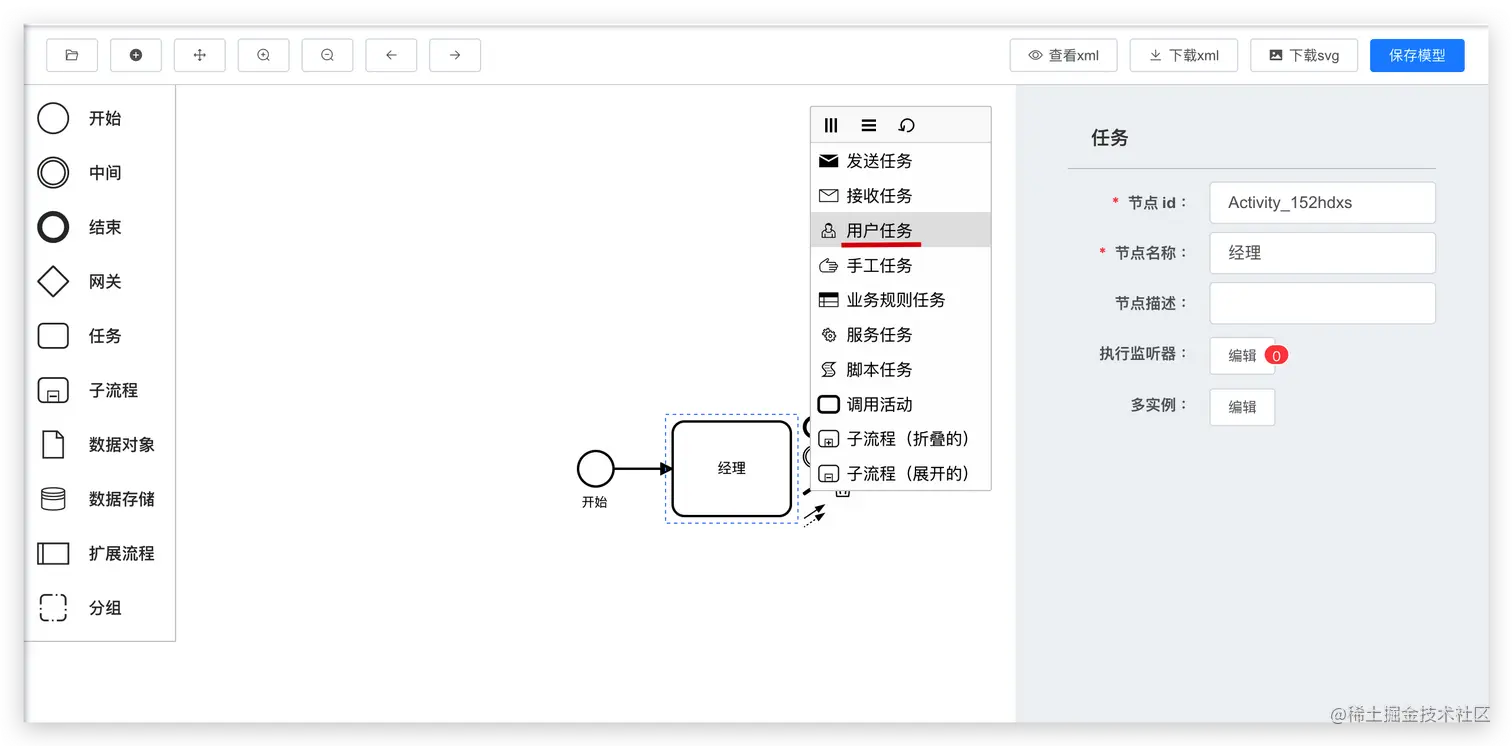

默认有一个开始事件，添加一个处理节点

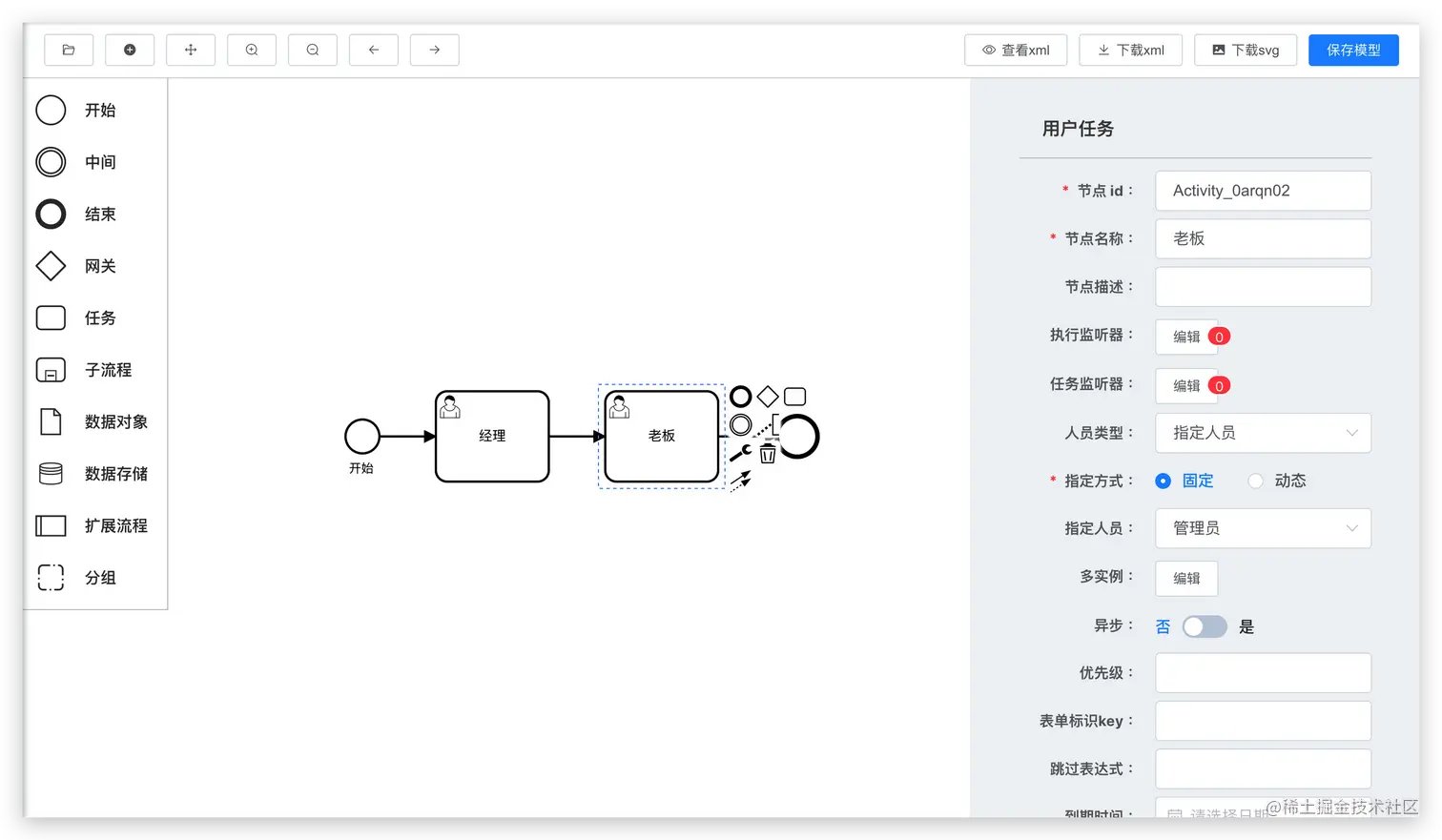

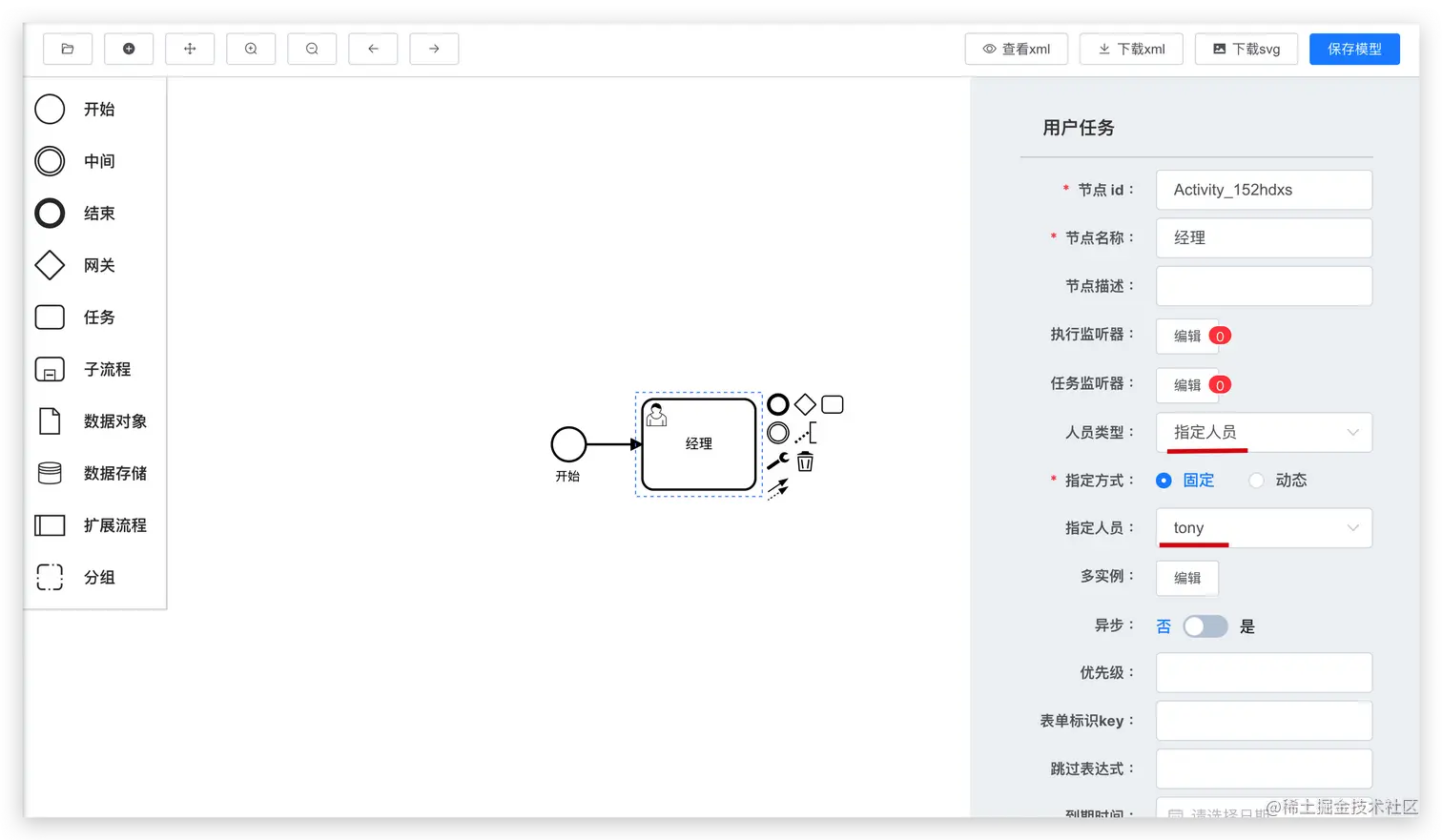

该经理节点设置审批人tony，再添加一个老板节点并指定审批人

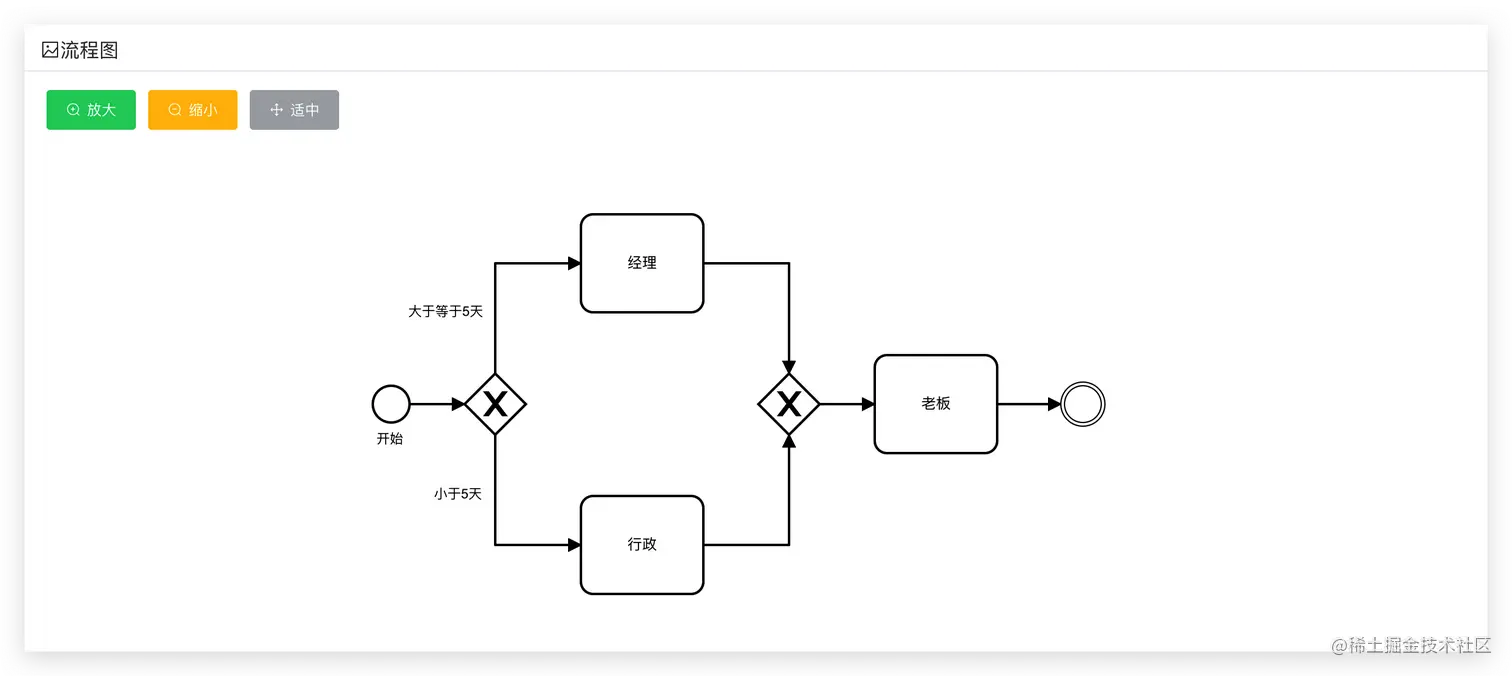

网关流程-以请假流程为例

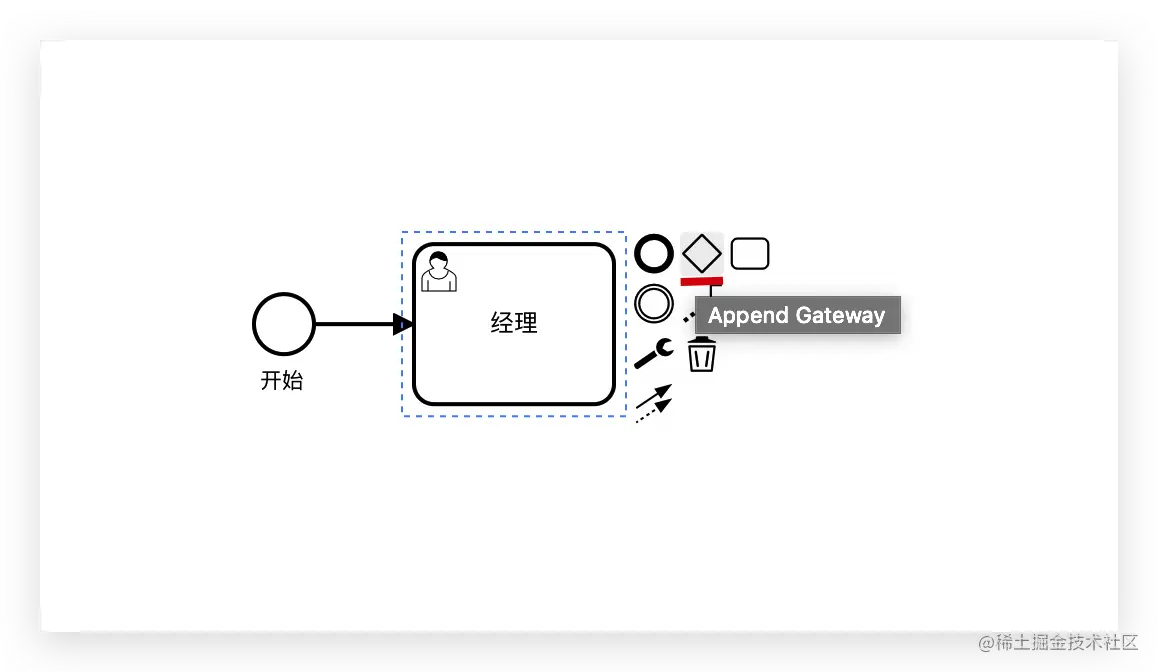

这个是网关节点

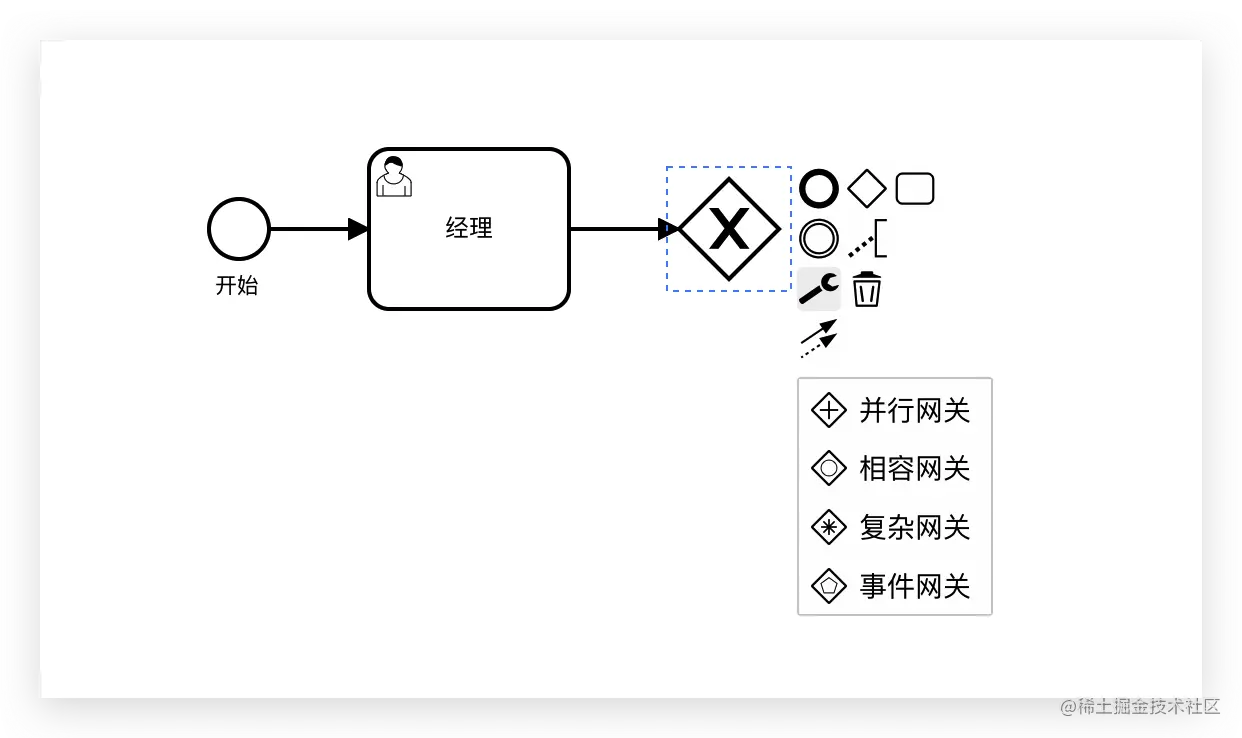

设置网关节点类型

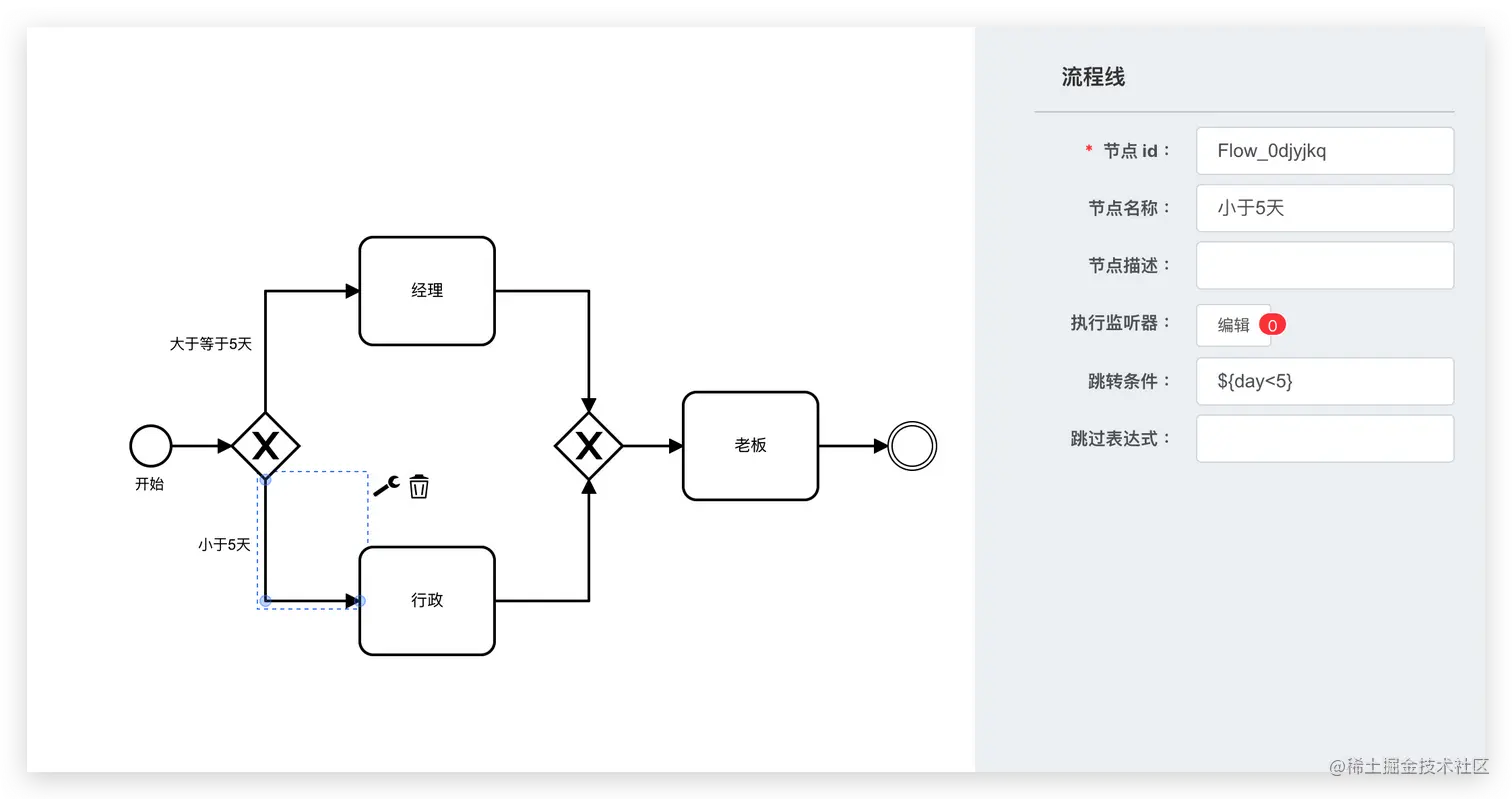

配置跳转条件


保存模型


配置请假表单

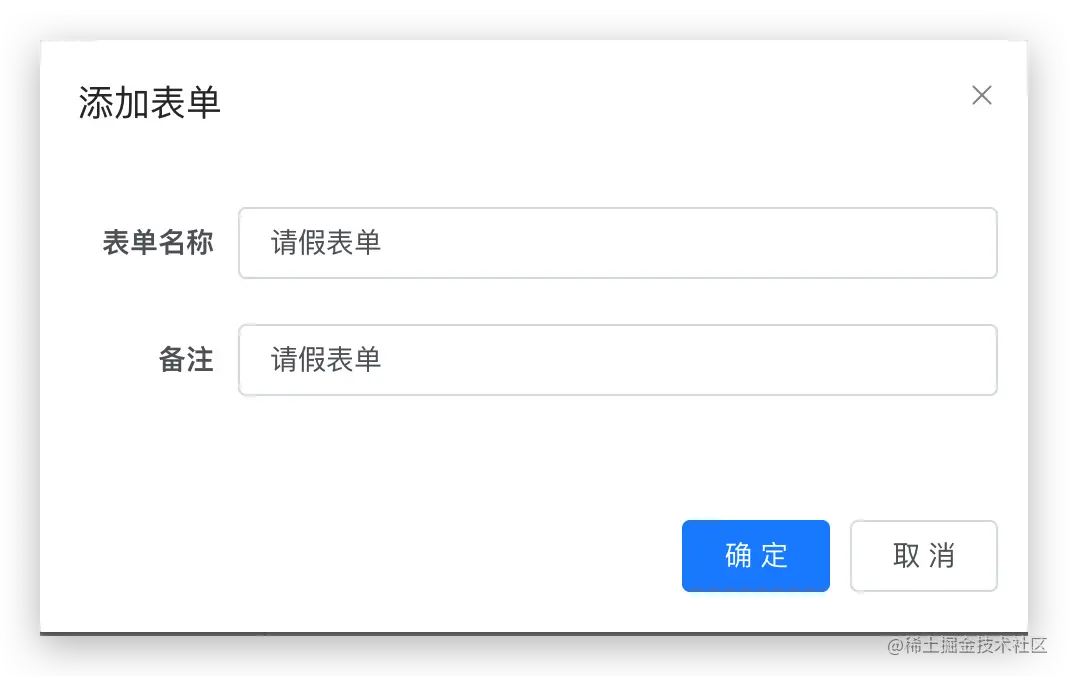

表单配置-新增表单

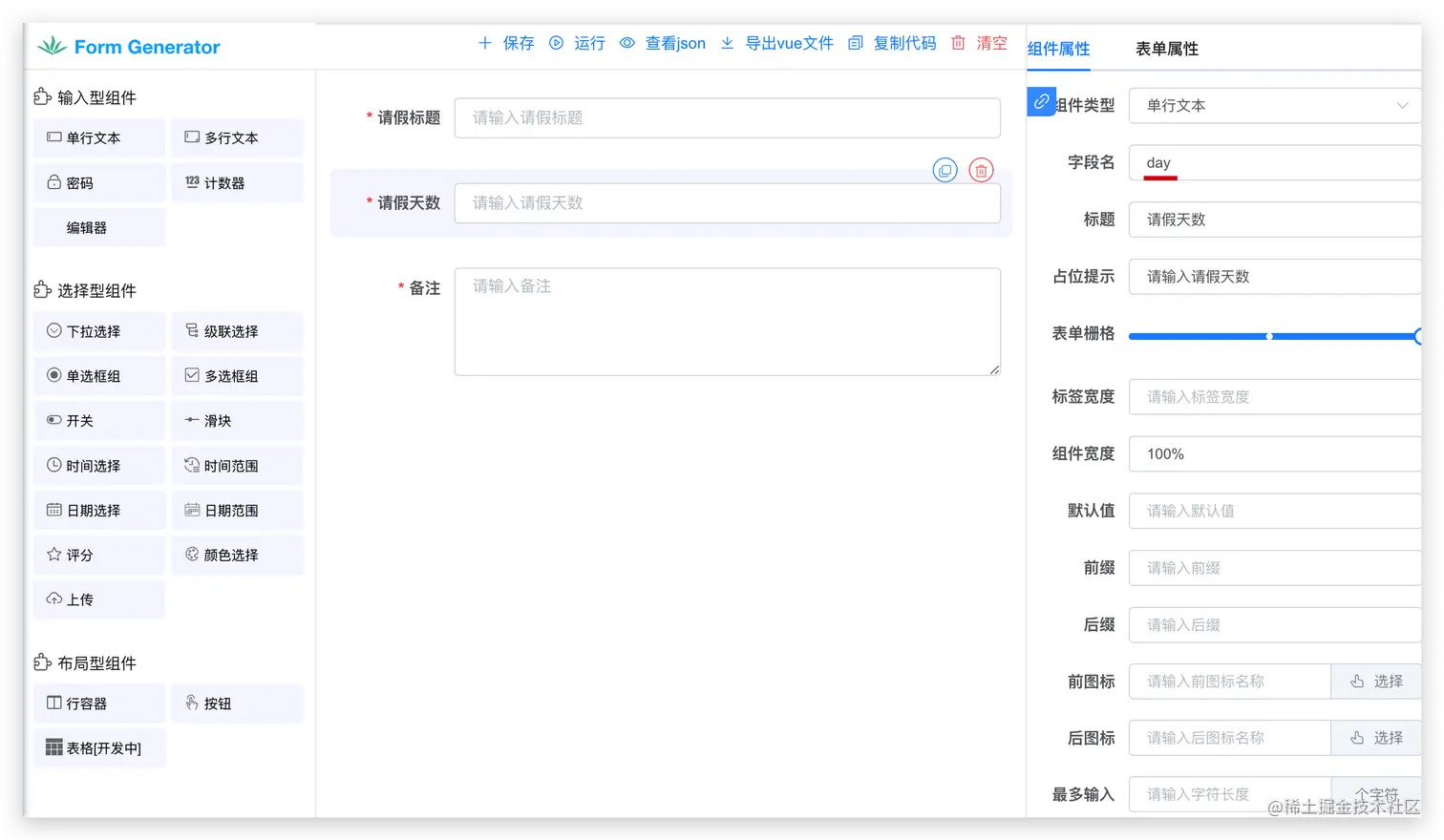

请假天数的字段名必须和配置的流程跳转条件一致

保存表单

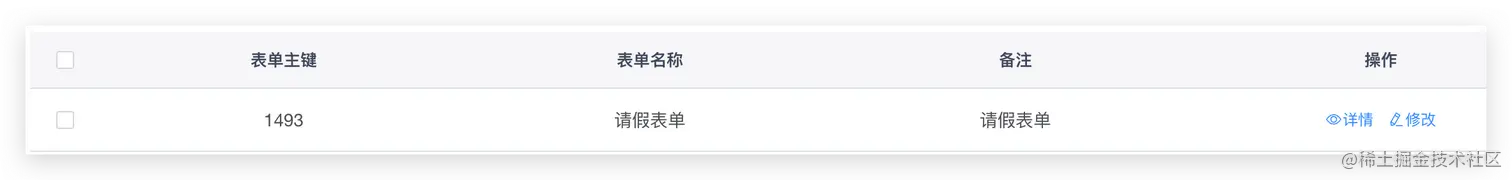

在表单列表中可以看到该表单记录


流程挂载表单

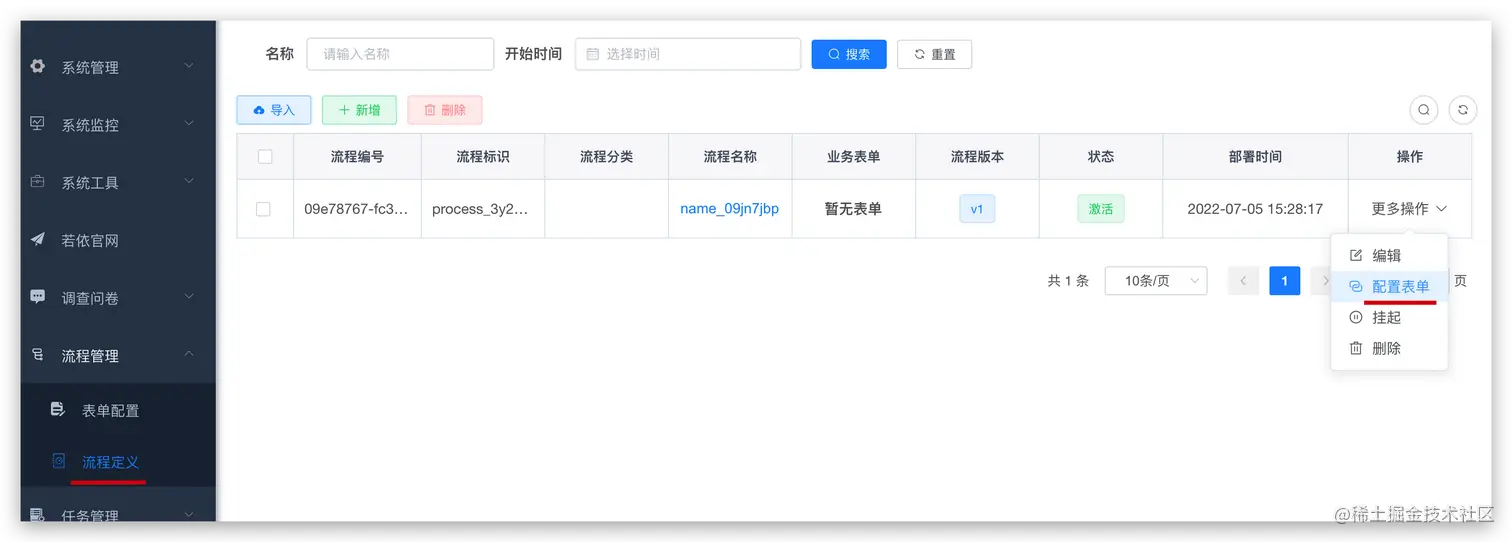

给指定的流程配置表单

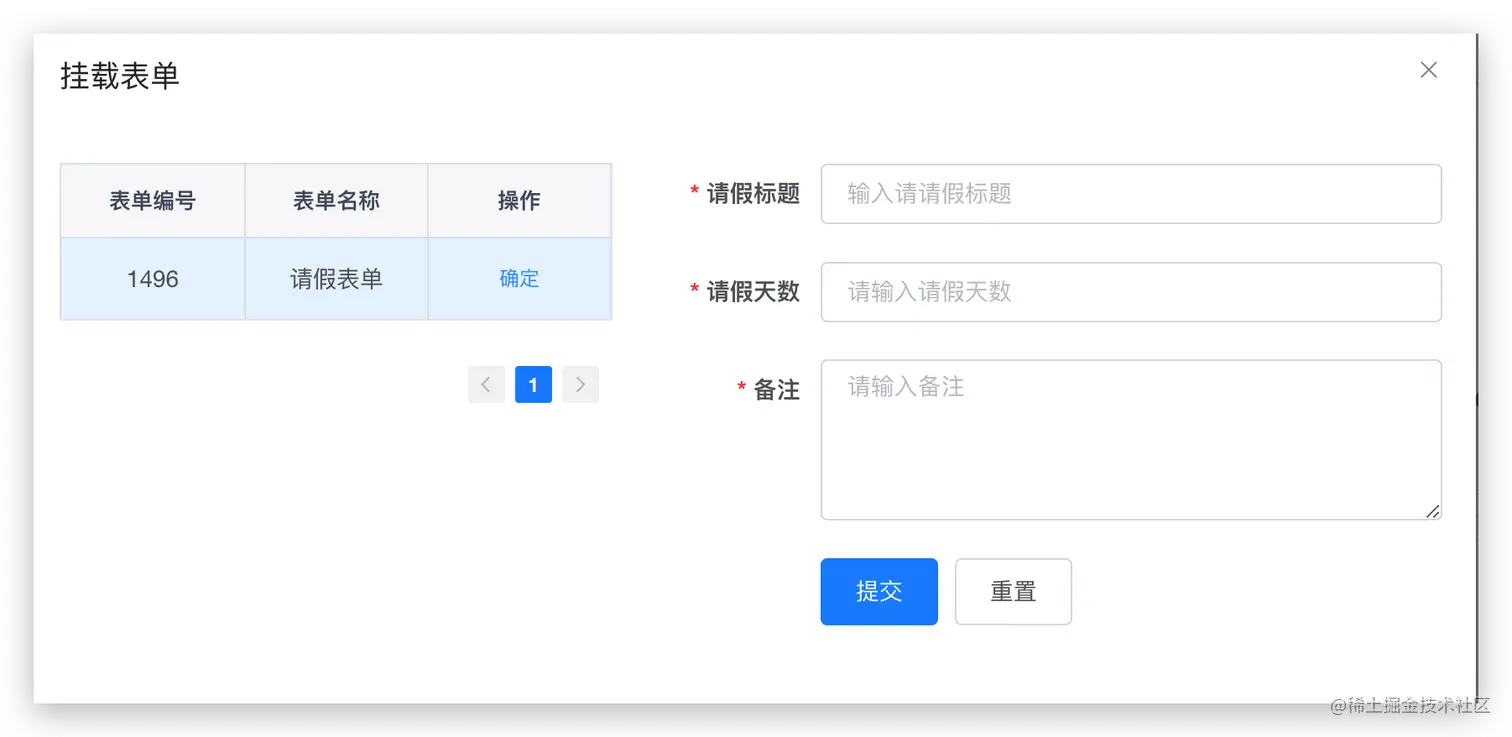

选择表单

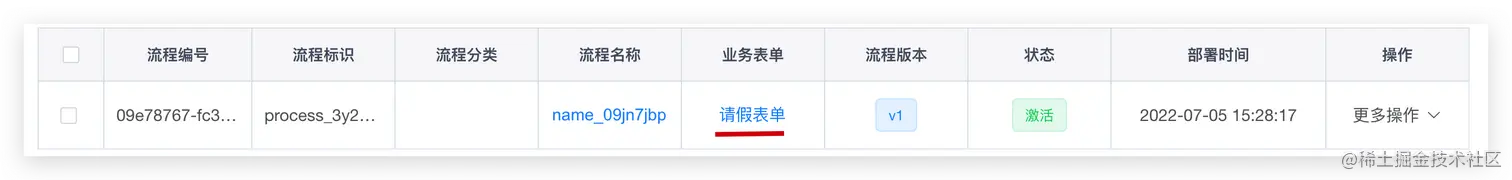

挂载成功

发起流程

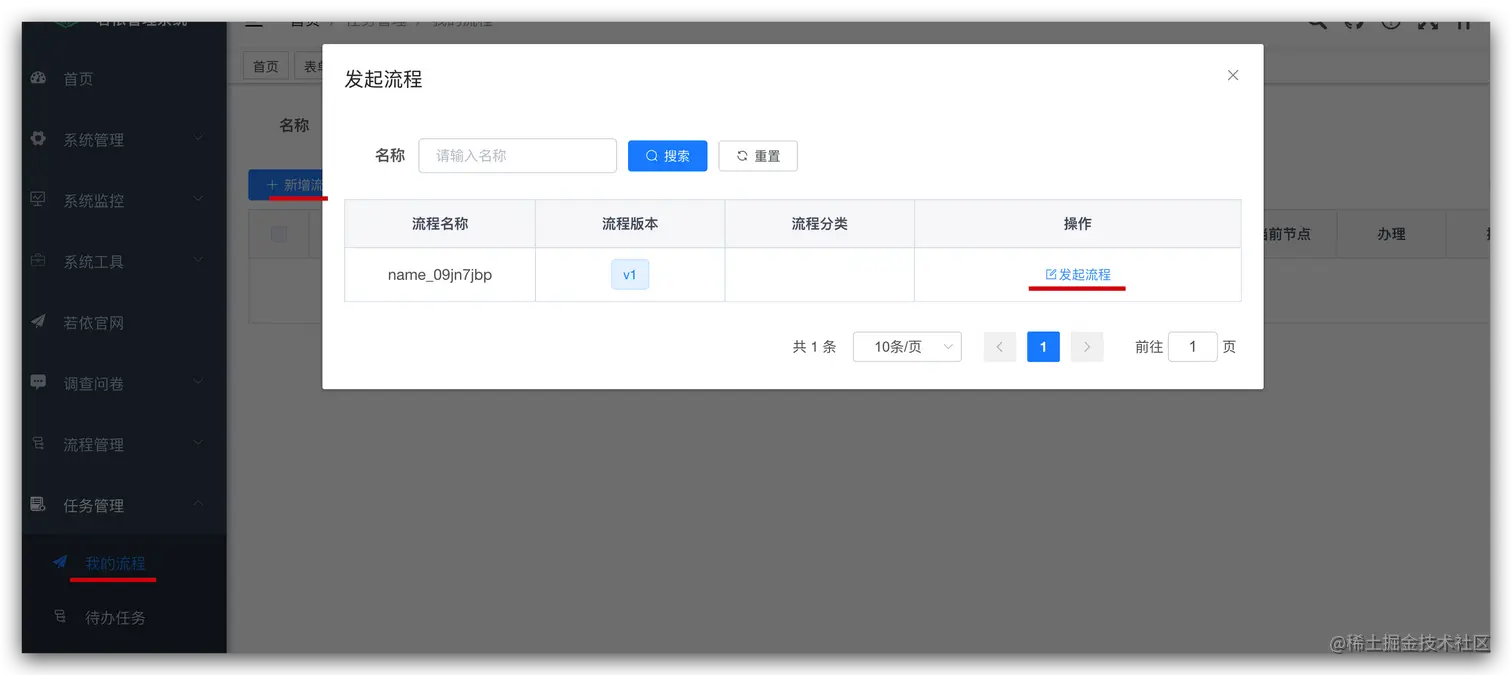

任务管理-我的流程-新增流程-选择流程-发起流程

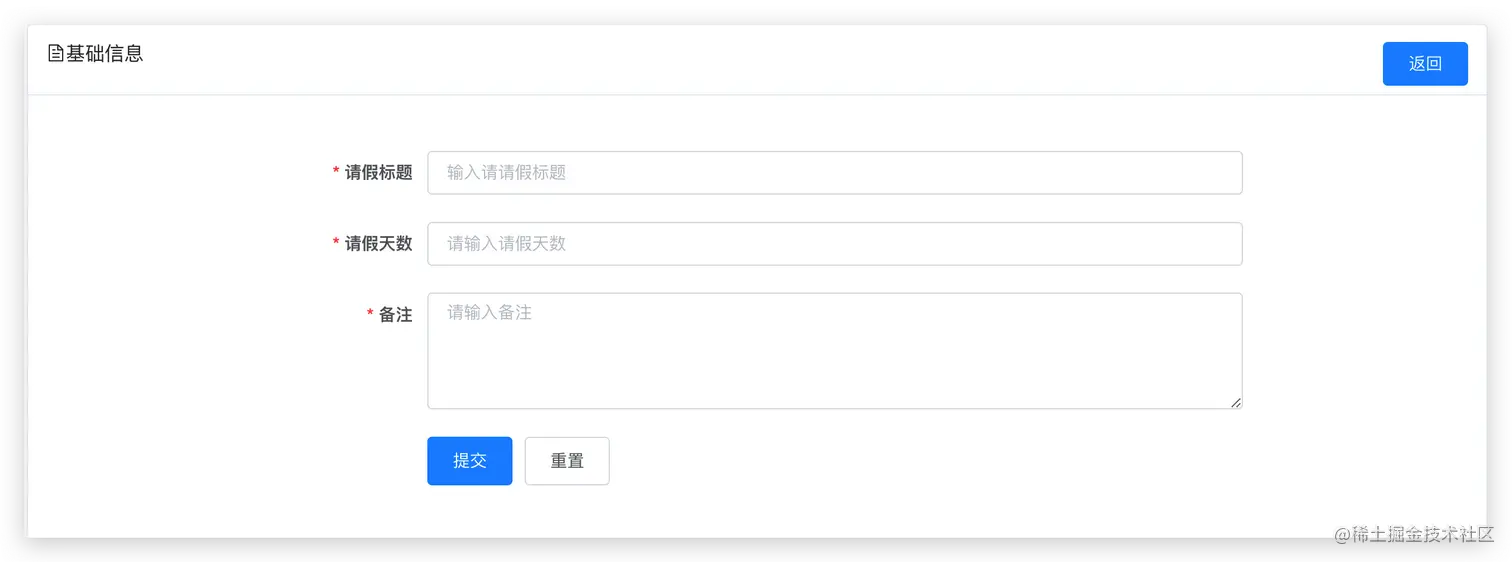

点击发起流程

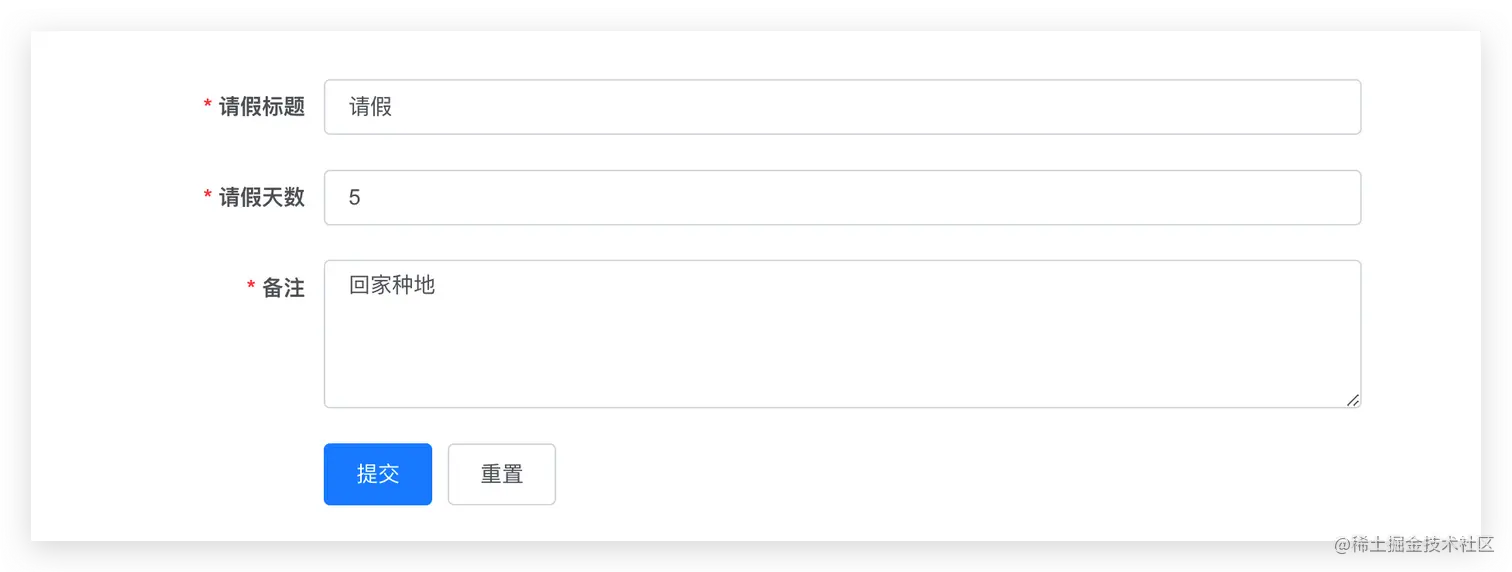

提交请假表单

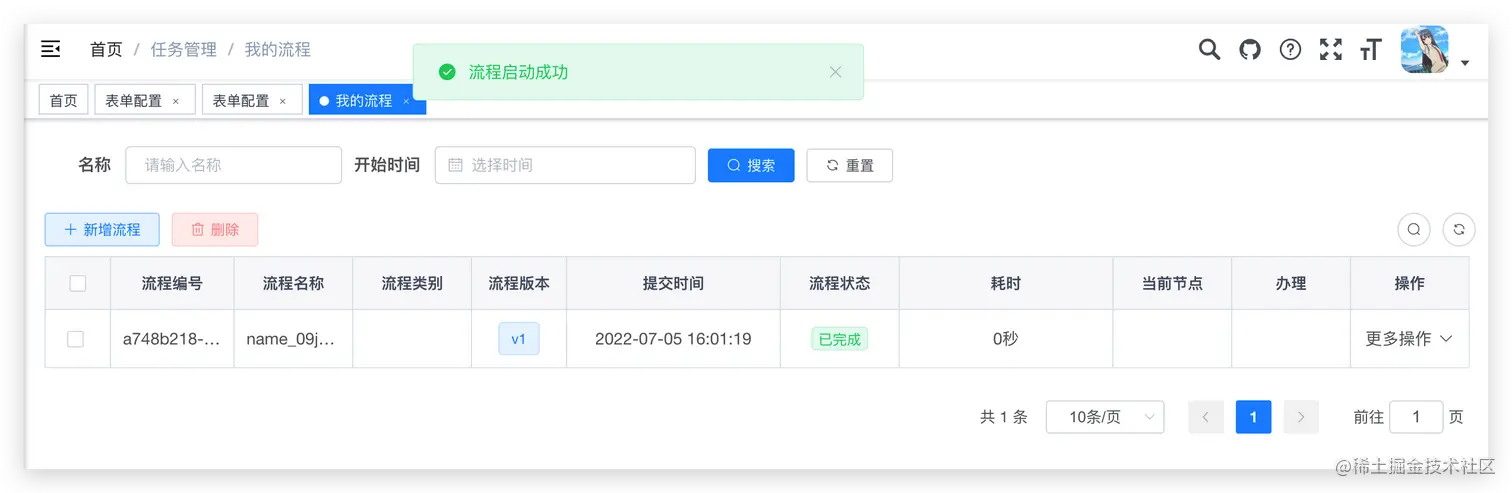

流程发起成功

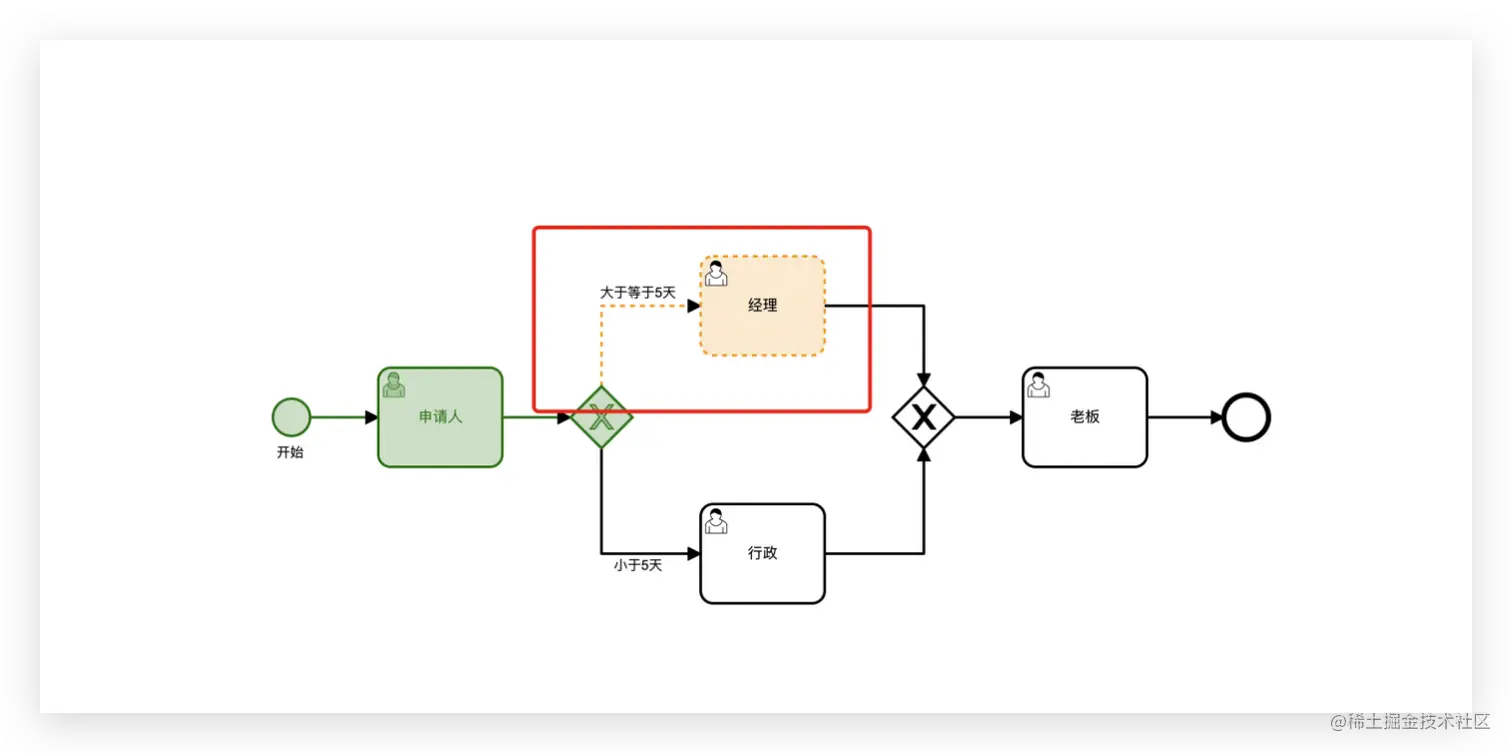

此时的流程图为

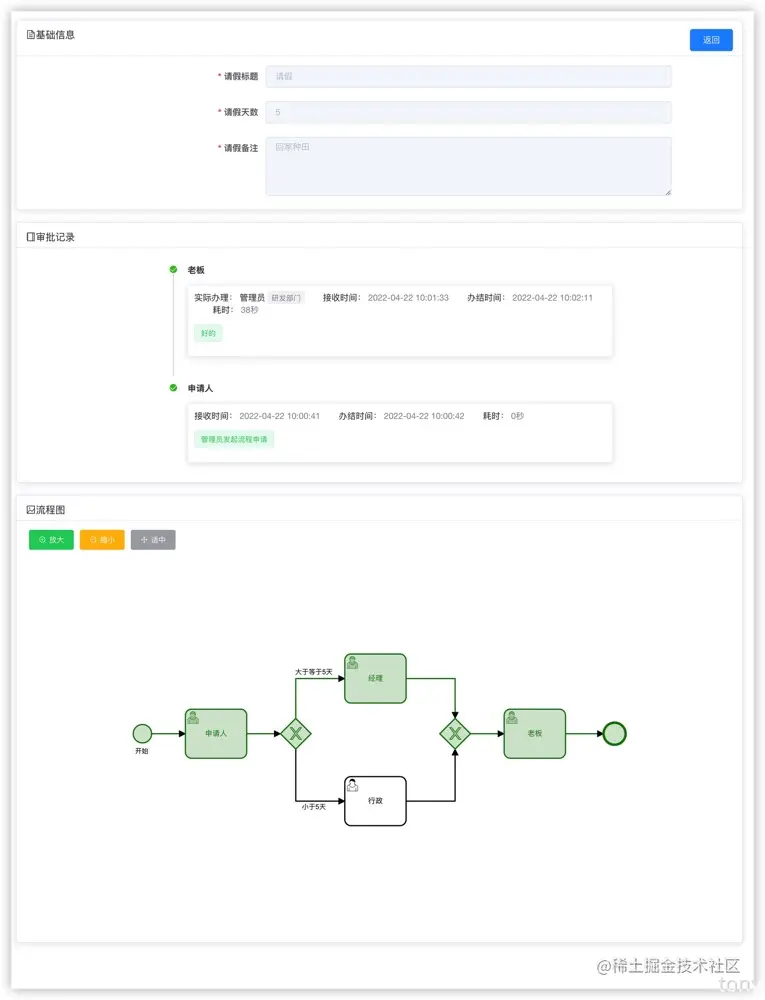

从流程图上可以看到来到了经理这里，经理审批了之后，就来到了老板这里


老板审批了之后，流程就结束了

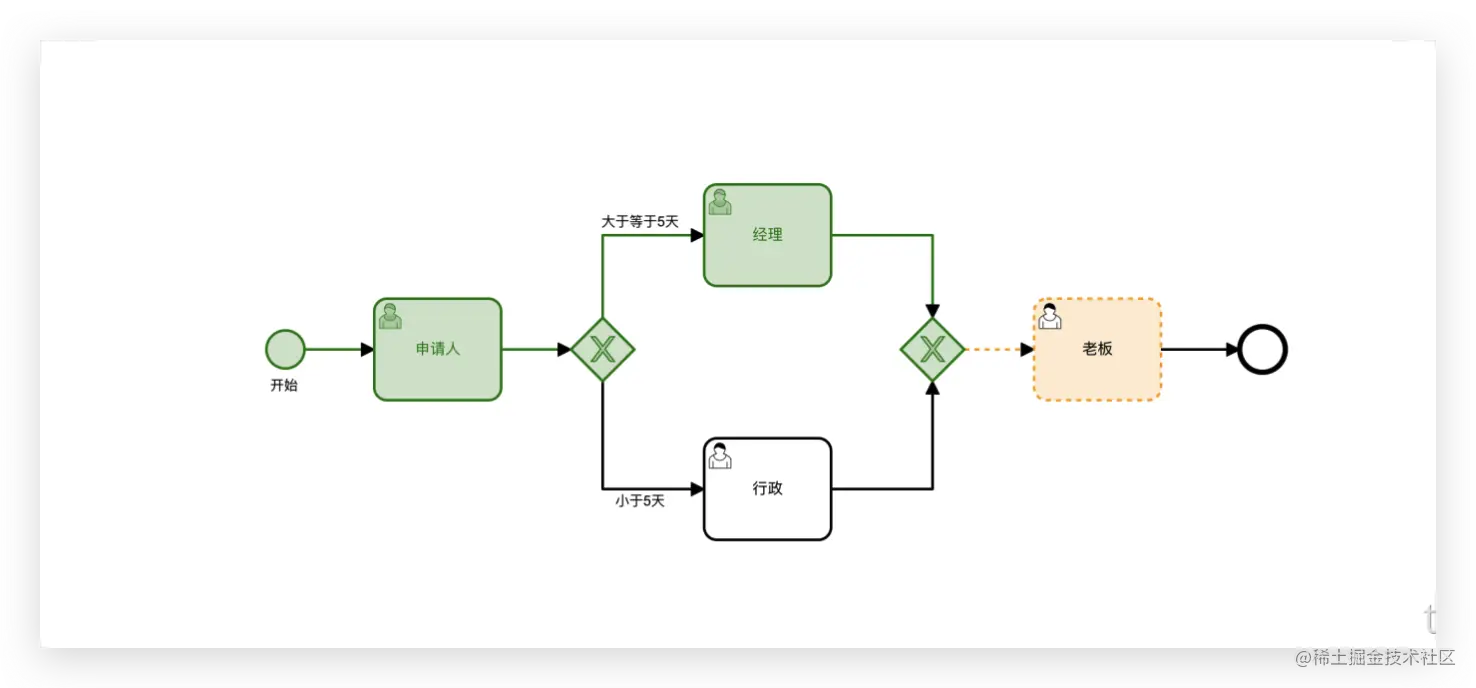

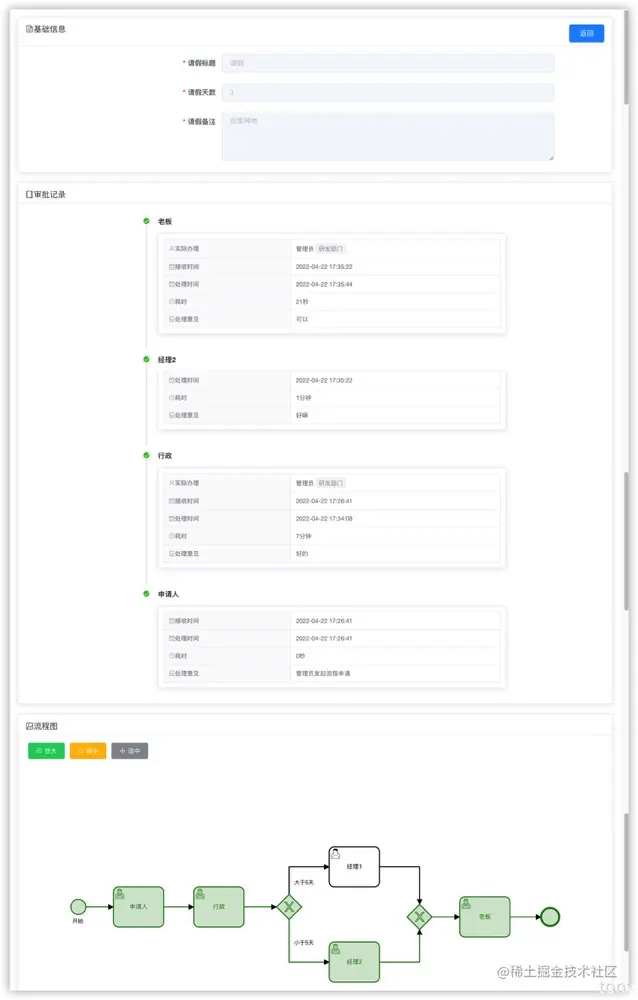

再比如这个流程
