之前,我们在探索动画及渲染相关原理的时候,我们输出了几篇文章,解答了iOS动画是如何渲染,特效是如何工作的疑惑。我们深感系统设计者在创作这些系统框架的时候,是如此脑洞大开,也 深深意识到了解一门技术的底层原理对于从事该方面工作的重要性。

因此我们决定 进一步探究iOS底层原理的任务。继前面三篇文章对Runtime进行了探索之后,在本篇文章对RunLoop进行探索。主要内容包括:两种RunloopMode、RunLoopMode中的Source0、Source1、Timer、Observer

一. RunLoop简介

1. 命令行项目

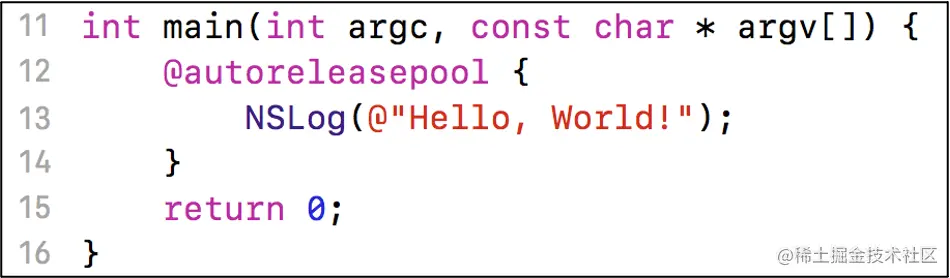

我们通过Xcode创建一个命令行项目的时候,会有一个main.m源码文件，里面的main函数作为程序的入口,其源码大概如下:

int main(int argc, char * argv[]) {
    //......

    NSLog(@"Hello World");

    return 0;
}

但每一次编译运行执行代码之后,整个项目就退出了。

2. iOS项目

而我们通过Xcode创建一个iOS项目，当项目运行之后,会链接一个模拟器,而不会自动退出。这时候main.m源码文件里面的main函数作为程序的入口,其源码也变成了:

int main(int argc, char * argv[]) {
    @autoreleasepool {
        return UIApplicationMain(argc, argv, nil, NSStringFromClass([AppDelegate class]));
    }
}

通过运行iOS项目,我们不难得知, 整个程序不会在执行完 return 后边的代码之后, 自动退出。

那这是什么原因呢？

3. Runloop简介

一般来说，一个线程只能执行一个任务，执行完就会退出，如果我们需要一种机制，让线程能随时处理事件但并不退出，那么 RunLoop 就是这样的一个机制。Runloop是事件接收和分发机制的一个实现。

RunLoop实际上是一个对象 这个对象在循环中用来处理程序运行过程中出现的各种事件,比如:

触摸事件

UI刷新事件

定时器事件

Selector事件从而保持程序的持续运行；
而且在没有事件处理的时候，会进休眠模式，从而节省CPU资源,从而提高程序性能。

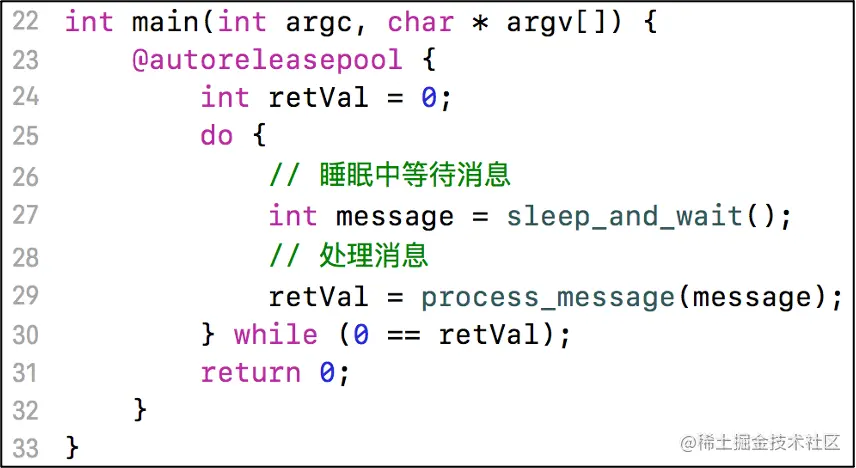

简单的说RunLoop是事件驱动的一个大循环，我们可以写一个伪代码模仿一下其实现：

int main(int argc, char * argv[]) {
     //程序一直运行状态
     while (AppIsRunning) {
          //睡眠状态，等待唤醒事件
          id whoWakesMe = SleepForWakingUp();
          //得到唤醒事件
          id event = GetEvent(whoWakesMe);
          //开始处理事件
          HandleEvent(event);
     }
     return 0;
}

4. 小结

RunLoop（运行循环）是一种在 iOS 和 macOS 应用中事件接收和任务分发的机制；也称之为是运行循环技术
- 它是一个事件循环，用于管理应用的事件响应、定时器、输入源等
- RunLoop 可以让线程在没有任务的时候进入休眠状态，节省了 CPU 资源
- 同时也能够在有任务到来时快速唤醒线程进行处理。
在程序运行过程中循环做一些事情，如果没有RunLoop程序执行完毕就会立即退出
如果有RunLoop程序会一直运行，并且时时刻刻在等待一个可处理事件进行处理
RunLoop可以在需要的时候自己跑起来运行，在没有操作的时候就停下来休息。充分节省CPU资源，提高程序性能

二. RunLoop基本作用

保持程序持续运行
- 程序一启动就会开一个主线程
- 主线程一开起来就会跑一个主线程对应的RunLoop
- RunLoop保证主线程不会被销毁，也就保证了程序的持续运行
处理App中的各种事件（比如：触摸事件，定时器事件，Selector事件等）
节省CPU资源，提高程序性能
- 程序运行起来时，当什么操作都没有做的时候，RunLoop就告诉CPU，现在没有事情做，我要去休息，这时CPU就会将其资源释放出来去做其他的事情
- 当有事情做的时候RunLoop就会立马起来去做事情

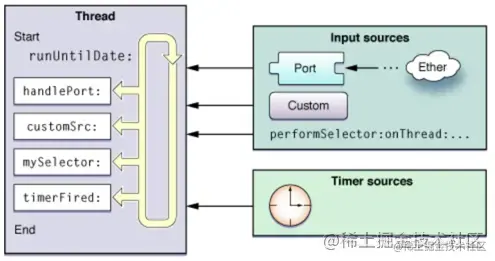

我们先通过一张图片来简单看一下RunLoop内部运行原理

RunLoop内部运行原理

通过图片可以看出:

RunLoop在跑圈过程中，当接收到Input sources 或者 Timer sources时就会交给对应的处理方去处理
当没有事件消息传入的时候，RunLoop就休息了
这里只是简单的理解一下这张图，接下来我们来了解RunLoop对象和其一些相关类，来更深入的理解RunLoop运行流程

三. RunLoop在哪里开启

UIApplicationMain函数内启动了RunLoop，程序不会马上退出，而是保持运行状态。
因此每一个应用必须要有一个RunLoop,我们知道主线程一开起来,就会跑一个和主线程对应的RunLoop。
那么RunLoop一定是在程序的入口main函数中开启。

int main(int argc, char * argv[]) {
    @autoreleasepool {
        return UIApplicationMain(argc, argv, nil, NSStringFromClass([AppDelegate class]));
    }
}

进入UIApplicationMain

UIKIT_EXTERN int UIApplicationMain(int argc, char *argv[], NSString * __nullable principalClassName, NSString * __nullable delegateClassName);

我们发现它返回的是一个int类型，那么我们对main函数做一些修改

int main(int argc, char * argv[]) {
    @autoreleasepool {
        NSLog(@"开始");
        int re = UIApplicationMain(argc, argv, nil, NSStringFromClass([AppDelegate class]));
        NSLog(@"结束");
        return re;
    }
}

运行程序，我们发现:

只会打印开始，并不会打印结束
这说明在UIApplicationMain函数中，开启了一个和主线程相关的RunLoop，导致UIApplicationMain不会返回，一直在运行中，也就保证了程序的持续运行

我们来看看RunLoop的源码:

// 用DefaultMode启动
void CFRunLoopRun(void) {	/* DOES CALLOUT */
    int32_t result;
    do {
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}

我们发现:

RunLoop确实是do while循环,通过判断result的值实现的
因此，我们可以把RunLoop看成一个死循环
- 如果没有RunLoop，UIApplicationMain函数执行完毕之后将直接返回，也就没有程序持续运行一说了

四. RunLoop对象

1. 两套RunLoopAPI

iOS中有2套API来访问和使用RunLoop:

Fundation框架: NSRunLoop对象
CoreFoundation框架: CFRunLoopRef对象

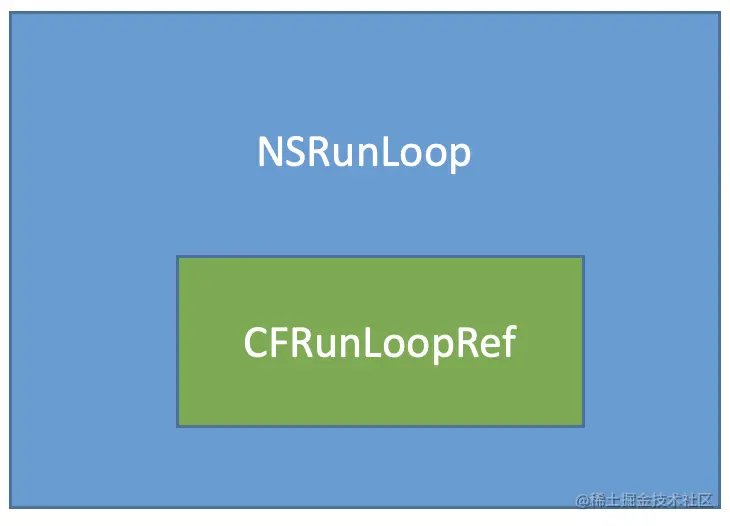

NSRunLoop 和 CFRunLoopRef 都代表着RunLoop对象
NSRunLoop是基于CFRunLoopRef的一层OC包装
CFRunLoopRef是开源的
- opensource.apple.com/tarballs/CF…

2. 如何获得RunLoop对象

//Foundation
[NSRunLoop currentRunLoop]; // 获得当前线程的RunLoop对象
[NSRunLoop mainRunLoop]; // 获得主线程的RunLoop对象

//Core Foundation
CFRunLoopGetCurrent(); // 获得当前线程的RunLoop对象
CFRunLoopGetMain(); // 获得主线程的RunLoop对象

五. RunLoop和线程间的关系

因为NSRunLoop是基于CFRunLoopRef的一层OC封装，这里我们主要研究CFRunLoopRef源码,来了解下RunLoop:

1. 阅读 `CFRunLoopRef`源码

// 拿到当前Runloop 调用_CFRunLoopGet0
CFRunLoopRef CFRunLoopGetCurrent(void) {
    CHECK_FOR_FORK();
    CFRunLoopRef rl = (CFRunLoopRef)_CFGetTSD(__CFTSDKeyRunLoop);
    if (rl) return rl;
    return _CFRunLoopGet0(pthread_self());
}

// 查看_CFRunLoopGet0方法内部
CF_EXPORT CFRunLoopRef _CFRunLoopGet0(pthread_t t) {
    if (pthread_equal(t, kNilPthreadT)) {
	t = pthread_main_thread_np();
    }
    __CFLock(&loopsLock);
    if (!__CFRunLoops) {
        __CFUnlock(&loopsLock);
	CFMutableDictionaryRef dict = CFDictionaryCreateMutable(kCFAllocatorSystemDefault, 0, NULL, &kCFTypeDictionaryValueCallBacks);
	// 根据传入的主线程获取主线程对应的RunLoop
	CFRunLoopRef mainLoop = __CFRunLoopCreate(pthread_main_thread_np());
	// 保存主线程 将主线程-key和RunLoop-Value保存到字典中
	CFDictionarySetValue(dict, pthreadPointer(pthread_main_thread_np()), mainLoop);
	if (!OSAtomicCompareAndSwapPtrBarrier(NULL, dict, (void * volatile *)&__CFRunLoops)) {
	    CFRelease(dict);
	}
	CFRelease(mainLoop);
        __CFLock(&loopsLock);
    }

    // 从字典里面拿，将线程作为key从字典里获取一个loop
    CFRunLoopRef loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));
    __CFUnlock(&loopsLock);

    // 如果loop为空，则创建一个新的loop，所以runloop会在第一次获取的时候创建
    if (!loop) {
	CFRunLoopRef newLoop = __CFRunLoopCreate(t);
        __CFLock(&loopsLock);
	loop = (CFRunLoopRef)CFDictionaryGetValue(__CFRunLoops, pthreadPointer(t));

	// 创建好之后，以线程为key runloop为value，一对一存储在字典中，下次获取的时候，则直接返回字典内的runloop
	if (!loop) {
	    CFDictionarySetValue(__CFRunLoops, pthreadPointer(t), newLoop);
	    loop = newLoop;
	}
        // don't release run loops inside the loopsLock, because CFRunLoopDeallocate may end up taking it
        __CFUnlock(&loopsLock);
	CFRelease(newLoop);
    }
    if (pthread_equal(t, pthread_self())) {
        _CFSetTSD(__CFTSDKeyRunLoop, (void *)loop, NULL);
        if (0 == _CFGetTSD(__CFTSDKeyRunLoopCntr)) {
            _CFSetTSD(__CFTSDKeyRunLoopCntr, (void *)(PTHREAD_DESTRUCTOR_ITERATIONS-1), (void (*)(void *))__CFFinalizeRunLoop);
        }
    }
    return loop;
}

从上面的代码可以看出:

线程和 RunLoop 之间是一一对应的，其关系是保存在一个 Dictionary 里
所以我们在创建的子线程想要获取RunLoop时，只需在子线程中获取当前线程的RunLoop对象即可[NSRunLoop currentRunLoop];
如果不获取，那子线程就不会创建与之相关联的RunLoop
并且只能在一个线程的内部获取其 RunLoop
[NSRunLoop currentRunLoop];方法调用时，会先看一下字典里有没有存子线程相对用的RunLoop
- 如果有则直接返回RunLoop
- 如果没有则会创建一个，并将与之对应的子线程存入字典中
当线程结束时，RunLoop会被销毁。

2. 小结

每条线程都有唯一的一个与之对应的RunLoop对象

RunLoop保存在一个全局的Dictionary里，线程作为key,RunLoop作为value

主线程的RunLoop已经自动创建好了，子线程的RunLoop需要主动创建

线程刚创建时并没有RunLoop对象，RunLoop在第一次获取时创建，在线程结束时销毁

六. RunLoop结构体

1. `__CFRunLoop`结构体

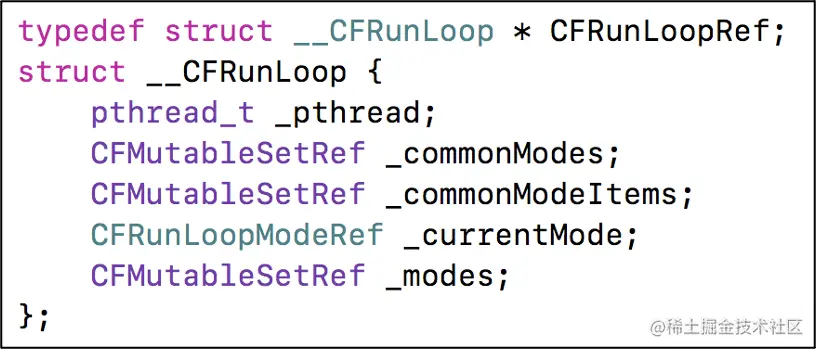

通过源码我们找到__CFRunLoop结构体

struct __CFRunLoop {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;			/* locked for accessing mode list */
    __CFPort _wakeUpPort;			// used for CFRunLoopWakeUp
    Boolean _unused;
    volatile _per_run_data *_perRunData;              // reset for runs of the run loop
    pthread_t _pthread;
    uint32_t _winthread;
    CFMutableSetRef _commonModes;
    CFMutableSetRef _commonModeItems;
    CFRunLoopModeRef _currentMode;
    CFMutableSetRef _modes;
    struct _block_item *_blocks_head;
    struct _block_item *_blocks_tail;
    CFAbsoluteTime _runTime;
    CFAbsoluteTime _sleepTime;
    CFTypeRef _counterpart;
};

除一些记录性属性外，主要来看一下以下两个成员变量

CFRunLoopModeRef _currentMode;
CFMutableSetRef _modes;

CFRunLoopModeRef 其实是指向__CFRunLoopMode结构体的指针
__CFRunLoopMode结构体源码如下:

2. `__CFRunLoopMode`结构体

typedef struct __CFRunLoopMode *CFRunLoopModeRef;
struct __CFRunLoopMode {
    CFRuntimeBase _base;
    pthread_mutex_t _lock;	/* must have the run loop locked before locking this */
    CFStringRef _name;
    Boolean _stopped;
    char _padding[3];
    CFMutableSetRef _sources0;
    CFMutableSetRef _sources1;
    CFMutableArrayRef _observers;
    CFMutableArrayRef _timers;
    CFMutableDictionaryRef _portToV1SourceMap;
    __CFPortSet _portSet;
    CFIndex _observerMask;
#if USE_DISPATCH_SOURCE_FOR_TIMERS
    dispatch_source_t _timerSource;
    dispatch_queue_t _queue;
    Boolean _timerFired; // set to true by the source when a timer has fired
    Boolean _dispatchTimerArmed;
#endif
#if USE_MK_TIMER_TOO
    mach_port_t _timerPort;
    Boolean _mkTimerArmed;
#endif
#if DEPLOYMENT_TARGET_WINDOWS
    DWORD _msgQMask;
    void (*_msgPump)(void);
#endif
    uint64_t _timerSoftDeadline; /* TSR */
    uint64_t _timerHardDeadline; /* TSR */
};

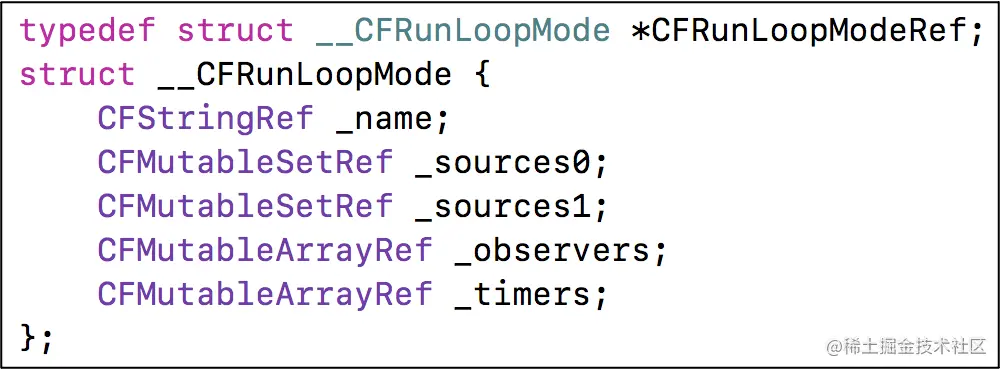

主要查看以下成员变量

CFMutableSetRef _sources0;
CFMutableSetRef _sources1;
CFMutableArrayRef _observers;
CFMutableArrayRef _timers;

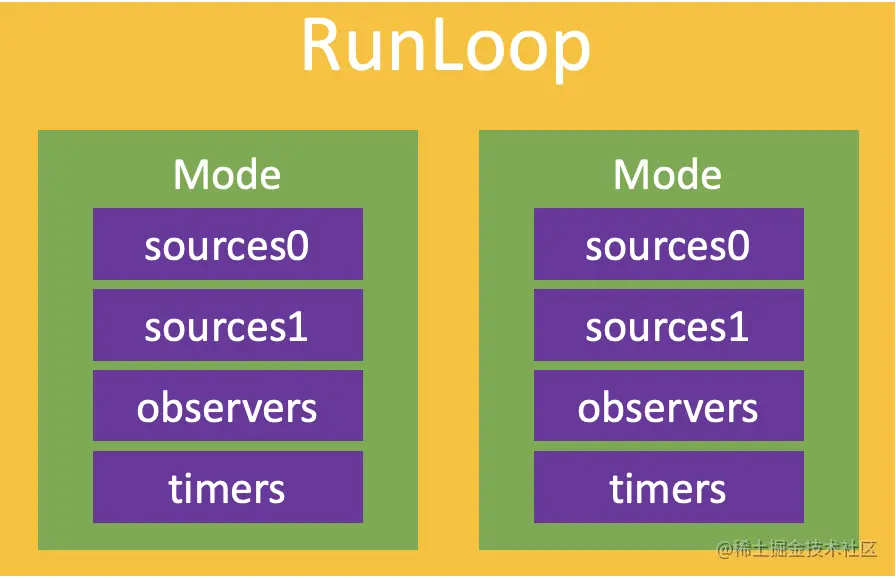

通过上面分析我们知道，CFRunLoopModeRef代表RunLoop的运行模式:

一个RunLoop包含若干个Mode
每个Mode又包含若干个Source0/Source1/Timer/Observer
而RunLoop启动时只能选择其中一个Mode作为currentMode。

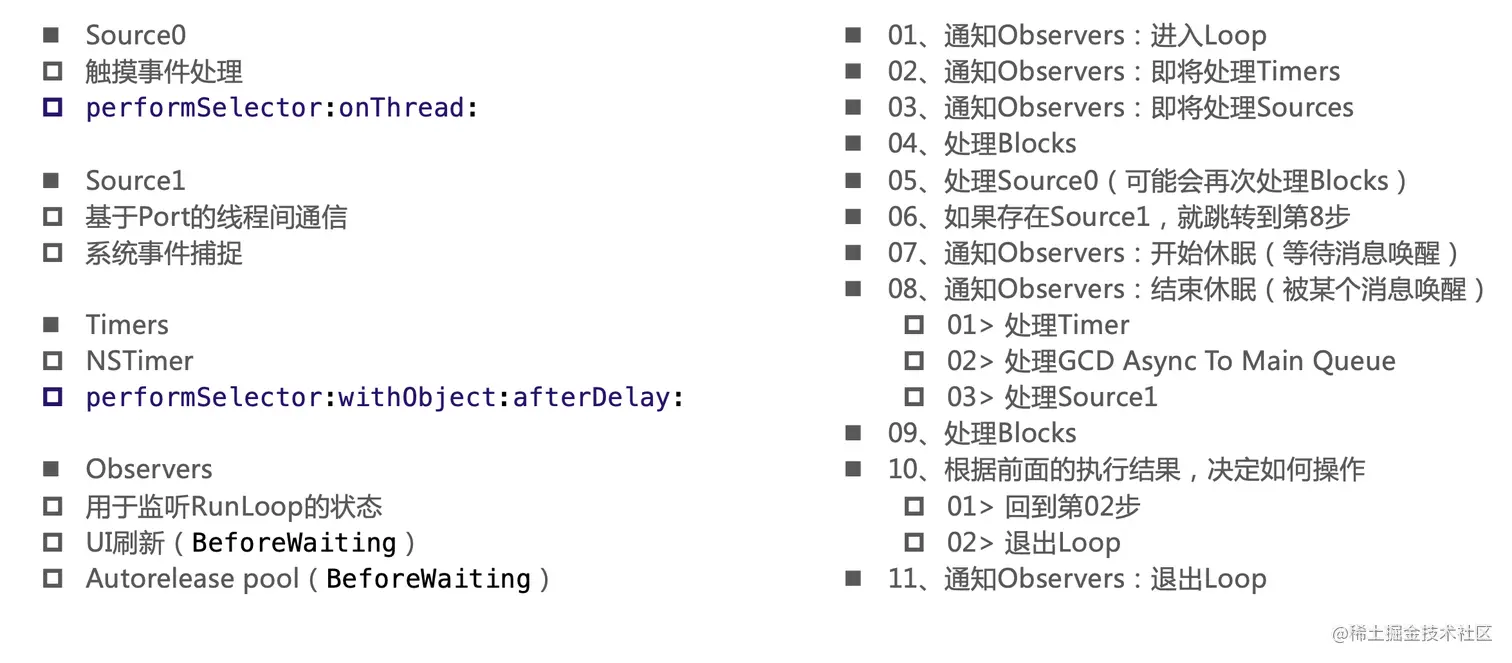

3.Source1/Source0/Timers/Observer分别代表什么

1. Source1: 基于Port的线程间通信
1. Source0: 触摸事件，PerformSelectors

3.1 Source0

我们通过代码验证一下

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    NSLog(@"点击了屏幕");
}

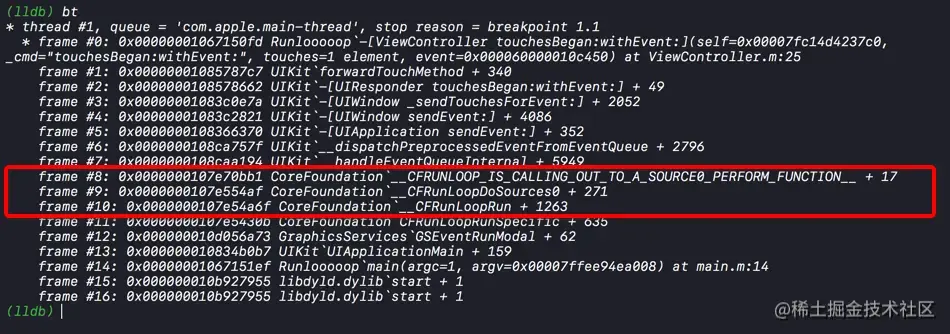

打断点之后打印堆栈信息，当XCode工具区打印的堆栈信息不全时，可以在控制台通过“bt”指令打印完整的堆栈信息，由堆栈信息中可以发现，触摸事件确实是会触发Source0事件。

touchesBegan堆栈信息

同样的方式验证performSelector堆栈信息

dispatch_async(dispatch_get_global_queue(0, 0), ^{
    [self performSelectorOnMainThread:@selector(test) withObject:nil waitUntilDone:YES];
});

可以发现PerformSelectors同样是触发Source0事件

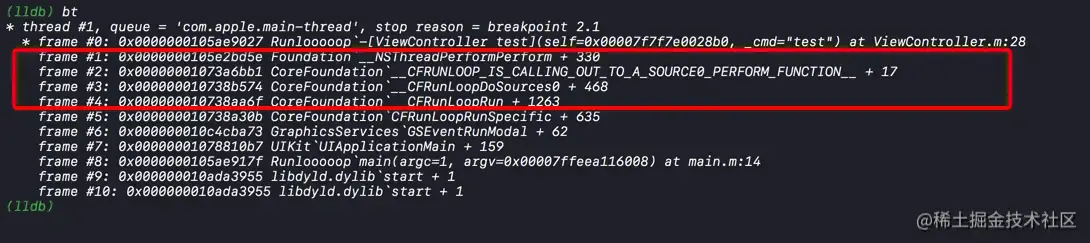

performSelector堆栈信息

其实，当我们触发了事件（触摸/锁屏/摇晃等）后，由IOKit.framework生成一个 IOHIDEvent事件
而IOKit是苹果的硬件驱动框架，由它进行底层接口的抽象封装与系统进行交互传递硬件感应的事件，并专门处理用户交互设备，由IOHIDServices和IOHIDDisplays两部分组成
其中IOHIDServices是专门处理用户交互的，它会将事件封装成IOHIDEvents对象，接着用mach port转发给需要的App进程
随后 Source1就会接收IOHIDEvent，之后再回调__IOHIDEventSystemClientQueueCallback()
__IOHIDEventSystemClientQueueCallback()内触发Source0
Source0 再触发 _UIApplicationHandleEventQueue()。所以触摸事件看到是在 Source0 内的。

3.2 `Timers` : 定时器，NSTimer

通过代码验证

[NSTimer scheduledTimerWithTimeInterval:3.0 repeats:NO block:^(NSTimer * _Nonnull timer) {
    NSLog(@"NSTimer ---- timer调用了");
}];

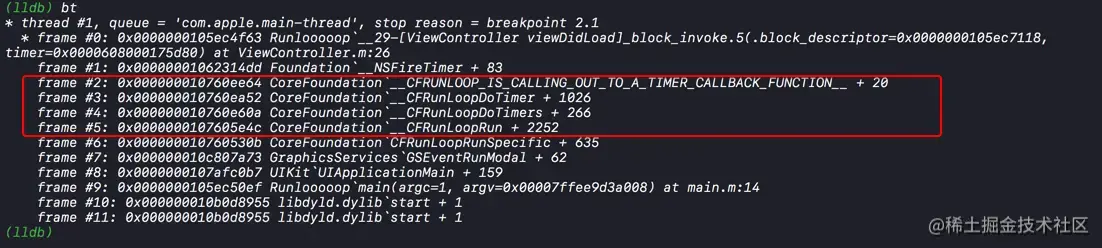

打印完整堆栈信息

Timer对战信息

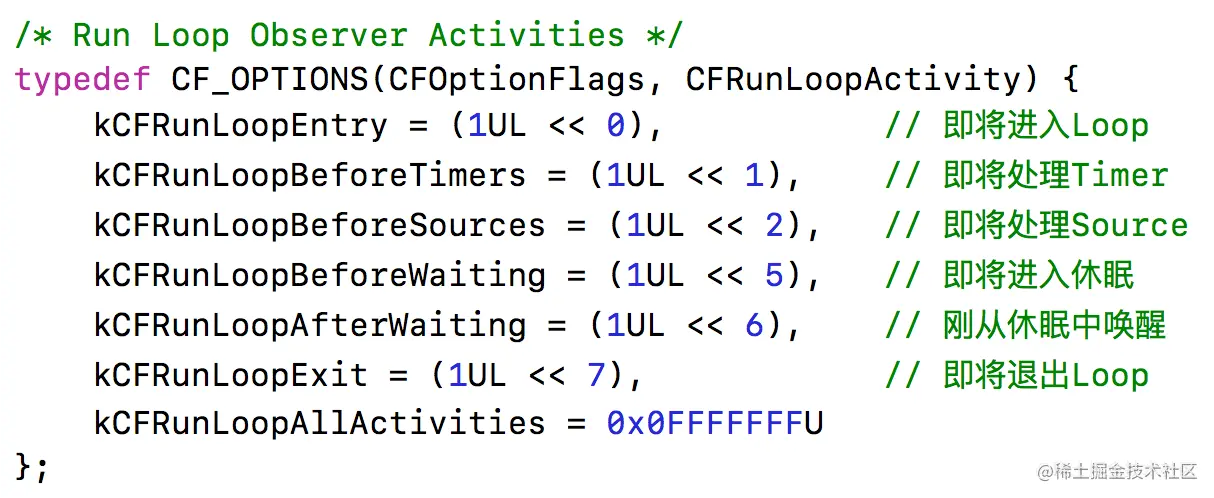

3.3 `Observer`: 监听器，用于监听RunLoop的状态

七. 详解RunLoop相关类及作用

通过上面的分析，我们对RunLoop内部结构有了大致的了解，接下来来详细分析RunLoop的相关类。

RunLoop相关的的5个类

CFRunLoopRef: 获得当前RunLoop和主RunLoop
CFRunLoopModeRef: RunLoop 运行模式，只能选择一种，在不同模式中做不同的操作
CFRunLoopSourceRef: 事件源，输入源
CFRunLoopTimerRef: 定时器事件
CFRunLoopObserverRef: 观察者

1. CFRunLoopModeRef

CFRunLoopModeRef代表RunLoop的运行模式

一个 RunLoop 包含若干个 Mode
每个Mode又包含若干个Source、Timer、Observer
每次RunLoop启动时，只能指定其中一个 Mode，这个Mode被称作 CurrentMode
如果需要切换Mode，只能退出RunLoop，再重新指定一个Mode进入
- 这样做主要是为了分隔开不同组的Source、Timer、Observer，让其互不影响。
如果Mode里没有任何 Source0/Source1/Timer/Observer，RunLoop会立马退出如图所示：

RunLoop必须至少有一个Source或者Timer

注意：一种Mode中可以有多个Source、Observer、和Timer
- Source(事件源，输入源，基于端口事件源例键盘触摸等)
- Observer(观察者，观察当前RunLoop运行状态)
- Timer(定时器事件源)
但是RunLoop必须至少有一个Source或者Timer，因为如果Mode为空，RunLoop运行到空模式不会进行空转，就会立刻退出。

1.1 5种`RunLoopMode`

RunLoop 有五种运行模式，其中常见的有1.2两种

1. kCFRunLoopDefaultMode: App的默认Mode，通常主线程是在这个Mode下运行
1. UITrackingRunLoopMode: 界面跟踪 Mode，用于 ScrollView 追踪触摸滑动，保证界面滑动时不受其他 Mode 影响
1. UIInitializationRunLoopMode: 在刚启动 App 时第进入的第一个 Mode，启动完成后就不再使用，会切换到kCFRunLoopDefaultMode
1. GSEventReceiveRunLoopMode: 接受系统事件的内部 Mode，通常用不到
1. kCFRunLoopCommonModes: 这是一个占位用的Mode，作为标记kCFRunLoopDefaultMode和UITrackingRunLoopMode用，并不是一种真正的Mode

1.2 `RunLoopMode`的切换

我们平时在开发中一定遇到过，当我们使用NSTimer每一段时间执行一些事情时滑动
UIScrollView，NSTimer就会暂停，当我们停止滑动以后，NSTimer又会重新恢复的情况，我们通过一段代码来看一下

代码中的注释也很重要，展示了我们探索的过程

-(void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
    // [NSTimer scheduledTimerWithTimeInterval:2.0 target:self selector:@selector(show) userInfo:nil repeats:YES];
    NSTimer *timer = [NSTimer timerWithTimeInterval:2.0 target:self selector:@selector(show) userInfo:nil repeats:YES];
    // 加入到RunLoop中才可以运行
    // 1. 把定时器添加到RunLoop中，并且选择默认运行模式NSDefaultRunLoopMode = kCFRunLoopDefaultMode
    // [[NSRunLoop mainRunLoop] addTimer:timer forMode:NSDefaultRunLoopMode];
    // 当textFiled滑动的时候，timer失效，停止滑动时，timer恢复
    // 原因：当textFiled滑动的时候，RunLoop的Mode会自动切换成UITrackingRunLoopMode模式，因此timer失效，当停止滑动，RunLoop又会切换回NSDefaultRunLoopMode模式，因此timer又会重新启动了

    // 2. 当我们将timer添加到UITrackingRunLoopMode模式中，此时只有我们在滑动textField时timer才会运行
    // [[NSRunLoop mainRunLoop] addTimer:timer forMode:UITrackingRunLoopMode];

    // 3. 那个如何让timer在两个模式下都可以运行呢？
    // 3.1 在两个模式下都添加timer 是可以的，但是timer添加了两次，并不是同一个timer
    // 3.2 使用站位的运行模式 NSRunLoopCommonModes标记，凡是被打上NSRunLoopCommonModes标记的都可以运行，下面两种模式被打上标签
    //0 : <CFString 0x10b7fe210 [0x10a8c7a40]>{contents = "UITrackingRunLoopMode"}
    //2 : <CFString 0x10a8e85e0 [0x10a8c7a40]>{contents = "kCFRunLoopDefaultMode"}
    // 因此也就是说如果我们使用NSRunLoopCommonModes，timer可以在UITrackingRunLoopMode，kCFRunLoopDefaultMode两种模式下运行
    [[NSRunLoop mainRunLoop] addTimer:timer forMode:NSRunLoopCommonModes];
    NSLog(@"%@",[NSRunLoop mainRunLoop]);
}
-(void)show{
    NSLog(@"-------");
}

由上述代码可以看出:

NSTimer不管用是因为Mode的切换，因为如果我们在主线程使用定时器，此时RunLoop的Mode为kCFRunLoopDefaultMode
- 即定时器属于kCFRunLoopDefaultMode，那么此时我们滑动ScrollView时，RunLoop的Mode会切换到UITrackingRunLoopMode
- 因此在主线程的定时器就不在管用了，调用的方法也就不再执行了
当我们停止滑动时，RunLoop的Mode切换回kCFRunLoopDefaultMode，所以NSTimer就又管用了。

同样道理的还有ImageView的显示，我们直接来看代码，不再赘述了

-(void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event
{
    NSLog(@"%s",__func__);
    // performSelector默认是在default模式下运行，因此在滑动ScrollView时，图片不会加载
    // [self.imageView performSelector:@selector(setImage:) withObject:[UIImage imageNamed:@"abc"] afterDelay:2.0 ];
    // inModes: 传入Mode数组
    [self.imageView performSelector:@selector(setImage:) withObject:[UIImage imageNamed:@"abc"] afterDelay:2.0 inModes:@[NSDefaultRunLoopMode,UITrackingRunLoopMode]];

使用GCD也可是创建计时器，而且更为精确我们来看一下代码

-(void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event
{
    //创建队列
    dispatch_queue_t queue = dispatch_get_global_queue(0, 0);
    //1.创建一个GCD定时器
    /*
     第一个参数:表明创建的是一个定时器
     第四个参数:队列
     */
    dispatch_source_t timer = dispatch_source_create(DISPATCH_SOURCE_TYPE_TIMER, 0, 0, queue);
    // 需要对timer进行强引用，保证其不会被释放掉，才会按时调用block块
    // 局部变量，让指针强引用
    self.timer = timer;
    //2.设置定时器的开始时间,间隔时间,精准度
    /*
     第1个参数:要给哪个定时器设置
     第2个参数:开始时间
     第3个参数:间隔时间
     第4个参数:精准度 一般为0 在允许范围内增加误差可提高程序的性能
     GCD的单位是纳秒 所以要*NSEC_PER_SEC
     */
    dispatch_source_set_timer(timer, DISPATCH_TIME_NOW, 2.0 * NSEC_PER_SEC, 0 * NSEC_PER_SEC);

    //3.设置定时器要执行的事情
    dispatch_source_set_event_handler(timer, ^{
        NSLog(@"---%@--",[NSThread currentThread]);
    });
    // 启动
    dispatch_resume(timer);
}

2. CFRunLoopSourceRef事件源（输入源）

2.1 Source分为两种

Source0: 非基于Port的用于用户主动触发的事件（点击button 或点击屏幕）
Source1: 基于Port的通过内核和其他线程相互发送消息（与内核相关）

触摸事件及PerformSelectors会触发Source0事件源在前文已经验证过，这里不在赘述

3. CFRunLoopObserverRef

CFRunLoopObserverRef是观察者，能够监听RunLoop的状态改变

我们直接来看代码，给RunLoop添加监听者，监听其运行状态

-(void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event{
     //创建监听者
     /*
     第一个参数 CFAllocatorRef allocator：分配存储空间 CFAllocatorGetDefault()默认分配
     第二个参数 CFOptionFlags activities：要监听的状态 kCFRunLoopAllActivities 监听所有状态
     第三个参数 Boolean repeats：YES:持续监听 NO:不持续
     第四个参数 CFIndex order：优先级，一般填0即可
     第五个参数 ：回调 两个参数observer:监听者 activity:监听的事件
     */
     /*
     所有事件
     typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
     kCFRunLoopEntry = (1UL << 0),   //   即将进入RunLoop
     kCFRunLoopBeforeTimers = (1UL << 1), // 即将处理Timer
     kCFRunLoopBeforeSources = (1UL << 2), // 即将处理Source
     kCFRunLoopBeforeWaiting = (1UL << 5), //即将进入休眠
     kCFRunLoopAfterWaiting = (1UL << 6),// 刚从休眠中唤醒
     kCFRunLoopExit = (1UL << 7),// 即将退出RunLoop
     kCFRunLoopAllActivities = 0x0FFFFFFFU
     };
     */
    CFRunLoopObserverRef observer = CFRunLoopObserverCreateWithHandler(CFAllocatorGetDefault(), kCFRunLoopAllActivities, YES, 0, ^(CFRunLoopObserverRef observer, CFRunLoopActivity activity) {
        switch (activity) {
            case kCFRunLoopEntry:
                NSLog(@"RunLoop进入");
                break;
            case kCFRunLoopBeforeTimers:
                NSLog(@"RunLoop要处理Timers了");
                break;
            case kCFRunLoopBeforeSources:
                NSLog(@"RunLoop要处理Sources了");
                break;
            case kCFRunLoopBeforeWaiting:
                NSLog(@"RunLoop要休息了");
                break;
            case kCFRunLoopAfterWaiting:
                NSLog(@"RunLoop醒来了");
                break;
            case kCFRunLoopExit:
                NSLog(@"RunLoop退出了");
                break;

            default:
                break;
        }
    });

    // 给RunLoop添加监听者
    /*
     第一个参数 CFRunLoopRef rl：要监听哪个RunLoop,这里监听的是主线程的RunLoop
     第二个参数 CFRunLoopObserverRef observer 监听者
     第三个参数 CFStringRef mode 要监听RunLoop在哪种运行模式下的状态
     */
    CFRunLoopAddObserver(CFRunLoopGetCurrent(), observer, kCFRunLoopDefaultMode);
     /*
     CF的内存管理（Core Foundation）
     凡是带有Create、Copy、Retain等字眼的函数，创建出来的对象，都需要在最后做一次release
     GCD本来在iOS6.0之前也是需要我们释放的，6.0之后GCD已经纳入到了ARC中，所以我们不需要管了
     */
    CFRelease(observer);
}

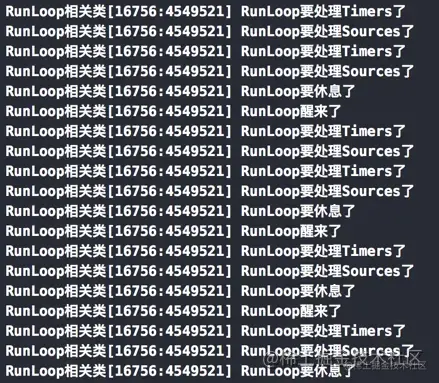

我们来看一下输出

监听者监听RunLoop运行状态

以上可以看出，Observer确实用来监听RunLoop的状态，包括唤醒，休息，以及处理各种事件。

八. RunLoop的运行逻辑

通过前面篇幅了解了RunLoop相关的一些数据类型
这时我们再来分析RunLoop的运行逻辑,就会简单明了很多。
现在回头看官方文档RunLoop的处理逻辑，对RunLoop的处理逻辑有新的认识。

1. 源码解析

下面源码仅保留了主流程代码

// 共外部调用的公开的CFRunLoopRun方法，其内部会调用CFRunLoopRunSpecific
void CFRunLoopRun(void) {	/* DOES CALLOUT */
    int32_t result;
    do {
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}

// 经过精简的 CFRunLoopRunSpecific 函数代码，其内部会调用__CFRunLoopRun函数
Int32 CFRunLoopRunSpecific(CFRunLoopRef rl, CFStringRef modeName, CFTimeInterval seconds, Boolean returnAfterSourceHandled) {     /* DOES CALLOUT */

    // 通知Observers : 进入Loop
    // __CFRunLoopDoObservers内部会调用 __CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__
函数
    if (currentMode->_observerMask & kCFRunLoopEntry ) __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopEntry);

    // 核心的Loop逻辑
    result = __CFRunLoopRun(rl, currentMode, seconds, returnAfterSourceHandled, previousMode);

    // 通知Observers : 退出Loop
    if (currentMode->_observerMask & kCFRunLoopExit ) __CFRunLoopDoObservers(rl, currentMode, kCFRunLoopExit);

    return result;
}

// 精简后的 __CFRunLoopRun函数，保留了主要代码
static int32_t __CFRunLoopRun(CFRunLoopRef rl, CFRunLoopModeRef rlm, CFTimeInterval seconds, Boolean stopAfterHandle, CFRunLoopModeRef previousMode) {
    int32_t retVal = 0;
    do {
        // 通知Observers：即将处理Timers
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeTimers);

        // 通知Observers：即将处理Sources
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeSources);

        // 处理Blocks
        __CFRunLoopDoBlocks(rl, rlm);

        // 处理Sources0
        if (__CFRunLoopDoSources0(rl, rlm, stopAfterHandle)) {
            // 处理Blocks
            __CFRunLoopDoBlocks(rl, rlm);
        }

        // 如果有Sources1，就跳转到handle_msg标记处
        if (__CFRunLoopServiceMachPort(dispatchPort, &msg, sizeof(msg_buffer), &livePort, 0, &voucherState, NULL)) {
            goto handle_msg;
        }

        // 通知Observers：即将休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeWaiting);

        // 进入休眠，等待其他消息唤醒
        __CFRunLoopSetSleeping(rl);
        __CFPortSetInsert(dispatchPort, waitSet);
        do {
            __CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort, poll ? 0 : TIMEOUT_INFINITY, &voucherState, &voucherCopy);
        } while (1);

        // 醒来
        __CFPortSetRemove(dispatchPort, waitSet);
        __CFRunLoopUnsetSleeping(rl);

        // 通知Observers：已经唤醒
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopAfterWaiting);

    handle_msg: // 看看是谁唤醒了RunLoop，进行相应的处理
        if (被Timer唤醒的) {
            // 处理Timer
            __CFRunLoopDoTimers(rl, rlm, mach_absolute_time());
        }
        else if (被GCD唤醒的) {
            __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
        } else { // 被Sources1唤醒的
            __CFRunLoopDoSource1(rl, rlm, rls, msg, msg->msgh_size, &reply);
        }

        // 执行Blocks
        __CFRunLoopDoBlocks(rl, rlm);

        // 根据之前的执行结果，来决定怎么做，为retVal赋相应的值
        if (sourceHandledThisLoop && stopAfterHandle) {
            retVal = kCFRunLoopRunHandledSource;
        } else if (timeout_context->termTSR < mach_absolute_time()) {
            retVal = kCFRunLoopRunTimedOut;
        } else if (__CFRunLoopIsStopped(rl)) {
            __CFRunLoopUnsetStopped(rl);
            retVal = kCFRunLoopRunStopped;
        } else if (rlm->_stopped) {
            rlm->_stopped = false;
            retVal = kCFRunLoopRunStopped;
        } else if (__CFRunLoopModeIsEmpty(rl, rlm, previousMode)) {
            retVal = kCFRunLoopRunFinished;
        }

    } while (0 == retVal);

    return retVal;
}

上述源代码中，相应处理事件函数内部还会调用更底层的函数
内部调用才是真正处理事件的函数，通过上面bt打印全部堆栈信息也可以得到验证。

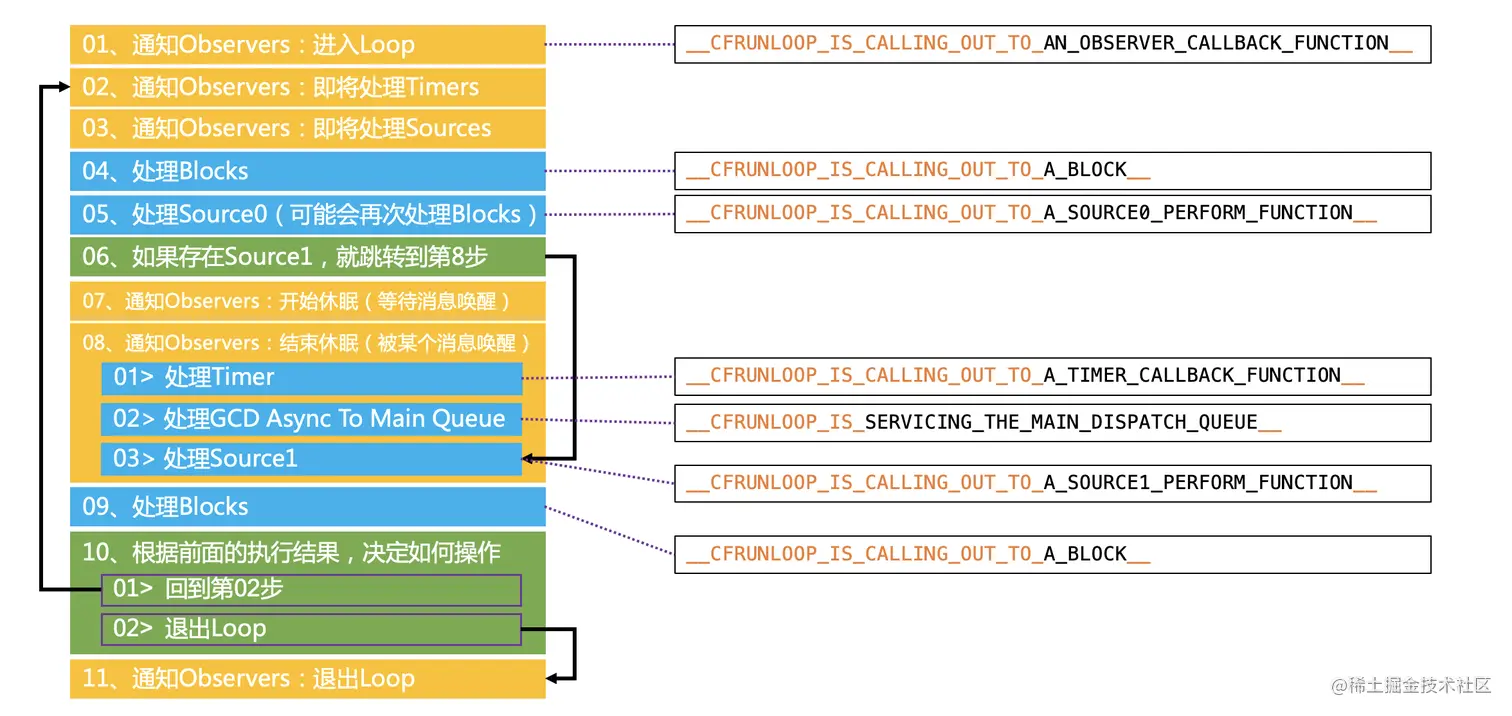

2. RunLoop的运行逻辑

此时我们按照源码重新整理一下RunLoop处理逻辑就会很清晰:

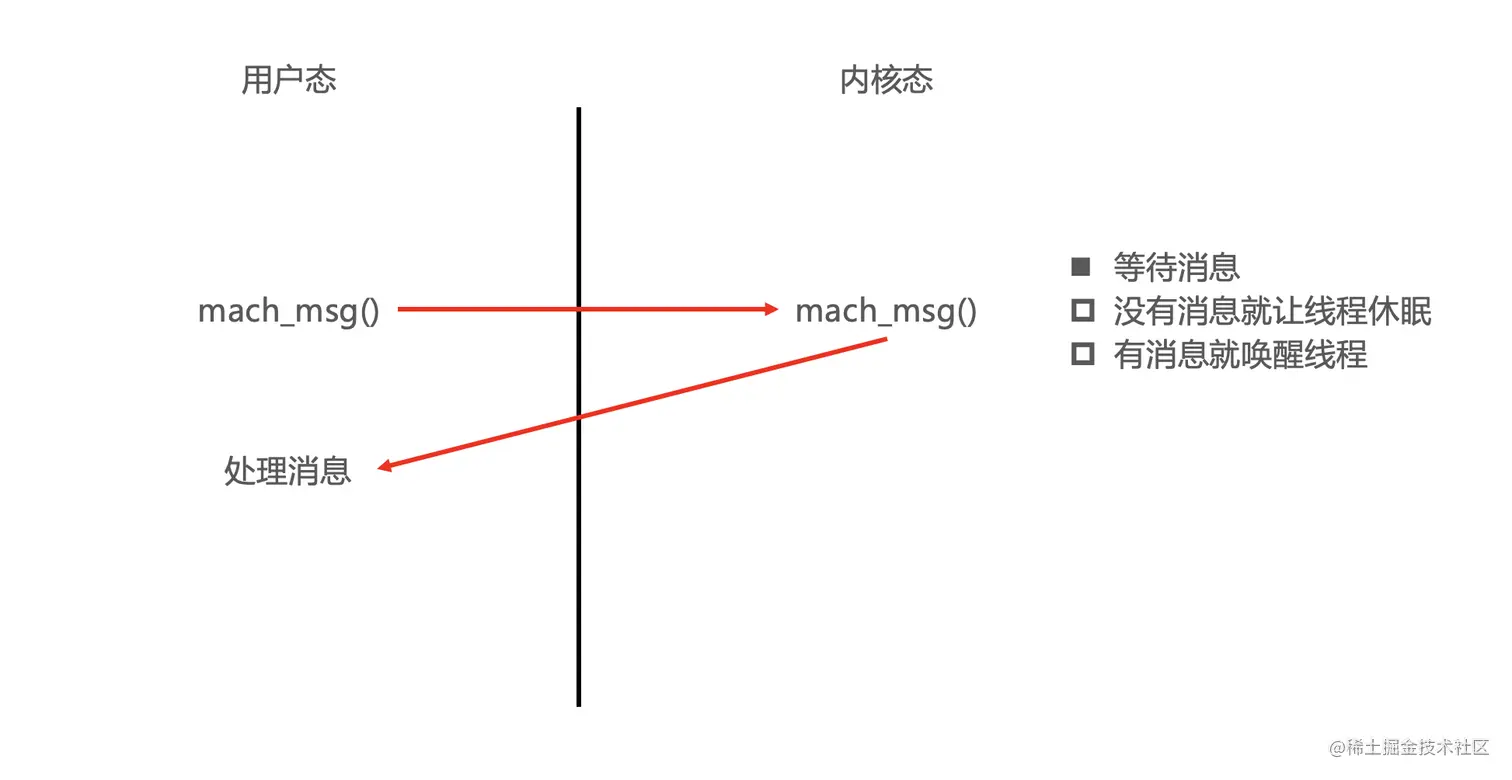

九. RunLoop休眠的实现原理

十. RunLoop退出

主线程销毁RunLoop退出
Mode中有一些Timer 、Source、 Observer，这些保证Mode不为空时保证RunLoop没有空转并且是在运行的，当Mode中为空的时候，RunLoop会立刻退出
我们在启动RunLoop的时候可以设置什么时候停止

[NSRunLoop currentRunLoop]runUntilDate:<#(nonnull NSDate *)#>
[NSRunLoop currentRunLoop]runMode:<#(nonnull NSString *)#> beforeDate:<#(nonnull NSDate *)#>

十、面试题

最后通过一些面试题检验一下对Runloop的掌握程度

讲讲 RunLoop，项目中有用到吗？
RunLoop 在 iOS 项目中有许多使用场景，主要涵盖了以下几个方面：
1. UI 事件处理： 主线程的 RunLoop 负责处理用户界面的各种事件，如触摸事件、手势事件、点击事件等。通过 RunLoop，应用可以实时响应用户的操作。
2. 定时器： RunLoop 可以管理定时器，用于在指定的时间间隔内执行任务。定时器可以用来做周期性的任务，如轮询请求、刷新界面等。
3. 异步任务处理： 在多线程环境下，可以使用 RunLoop 来处理异步任务。例如，在一个常驻线程上启动 RunLoop，将需要在该线程执行的异步任务放入该线程的 RunLoop 中。
4. GCD 和网络请求： 通过 RunLoop，可以将 GCD 任务和网络请求集成到主线程的 RunLoop 中，避免在主线程中执行耗时操作。
5. 定时刷新界面： 在 RunLoop 的定时器中刷新界面，可以实现动画效果，保证界面的流畅性。
6. 处理输入源： RunLoop 可以监听输入源，包括硬件事件、自定义事件等。通过 RunLoop 处理输入源，可以实现各种交互效果。
7. 常驻线程： 在一些需要保持持续运行的场景，可以创建常驻线程并运行 RunLoop，例如实时监控等。
8. 阻塞和等待： 在一些需要等待事件发生的场景，可以使用 RunLoop 进行等待，以及在需要时被唤醒。
RunLoop内部实现逻辑？
RunLoop 的内部实现逻辑较为复杂，它涉及到事件循环、定时器管理、输入源处理等多个方面。下面是 RunLoop 内部实现逻辑的简要描述：
1. RunLoop 的创建和启动： 当一个线程启动时，默认会创建一个 RunLoop，并自动启动在 Default Mode 下。RunLoop 会不断循环执行，处理事件和任务。
2. 事件循环： RunLoop 在运行过程中，不断从事件队列中取出事件，根据事件的类型和优先级来进行处理。例如，处理触摸事件、定时器事件、自定义事件等。
3. 定时器管理： RunLoop 负责管理定时器，当定时器时间到达时，RunLoop 会触发定时器的回调方法。RunLoop 会维护定时器的有序列表，并根据定时器的触发时间来进行处理。
4. 输入源处理： RunLoop 可以注册和处理输入源，包括事件源和端口通信。当输入源有数据到达时，RunLoop 会通知相应的处理方法进行处理。
5. Mode 切换： RunLoop 可以在不同的 Mode 下运行，每个 Mode 下都可以注册事件源和定时器。RunLoop 可以根据当前 Mode 处理不同类型的任务，例如处理 UI 事件、滑动事件等。
6. 阻塞和退出： RunLoop 可以选择是否阻塞线程，通过调用 run 方法可以进入事件循环，而 runUntilDate: 方法可以在指定时间后退出循环。这使得 RunLoop 可以在需要等待事件的场景下进行阻塞。
7. 常驻线程： RunLoop 还可以使一个线程常驻，不会退出循环，用于一些需要持续运行的场景，例如网络数据监听。
8. RunLoop 的优化： 在使用 RunLoop 时，需要注意避免长时间的阻塞和耗时操作，以保证用户界面的响应性。同时，合理使用 GCD 和异步操作，可以更好地发挥 RunLoop 的效果
Runloop和线程的关系？
timer 与 Runloop 的关系？
程序中添加每3秒响应一次的NSTimer，当拖动tableview时timer可能无法响应要怎么解决？
Runloop 是怎么响应用户操作的，具体流程是什么样的？
说说RunLoop的几种状态？
Runloop的mode作用是什么？

参考资料

苹果官方文档

CFRunLoopRef源码

专题系列文章

1.前知识

2. 基于OC语言探索iOS底层原理

3. 基于Swift语言探索iOS底层原理

关于函数、枚举、可选项、结构体、类、闭包、属性、方法、swift多态原理、String、Array、Dictionary、引用计数、MetaData等Swift基本语法和相关的底层原理文章有如下几篇:

15-探究iOS底层原理|RunLoop【两种RunloopMode、RunLoopMode中的Source0、Source1、Timer、Observer】

前言

一. RunLoop简介

1. 命令行项目

2. iOS项目

3. Runloop简介

4. 小结

二. RunLoop基本作用

三. RunLoop在哪里开启

四. RunLoop对象

1. 两套RunLoopAPI

2. 如何获得RunLoop对象

五. RunLoop和线程间的关系

1. 阅读 CFRunLoopRef源码

2. 小结

六. RunLoop结构体

1. __CFRunLoop结构体

2. __CFRunLoopMode结构体

3.Source1/Source0/Timers/Observer分别代表什么

3.1 Source0

3.2 Timers : 定时器，NSTimer

3.3 Observer: 监听器，用于监听RunLoop的状态

七. 详解RunLoop相关类及作用

1. CFRunLoopModeRef

1.1 5种RunLoopMode

1.2 RunLoopMode的切换

2. CFRunLoopSourceRef事件源（输入源）

2.1 Source分为两种

3. CFRunLoopObserverRef

八. RunLoop的运行逻辑

1. 源码解析

2. RunLoop的运行逻辑

九. RunLoop休眠的实现原理

十. RunLoop退出

十 、面试题

参考资料

专题系列文章

1.前知识

2. 基于OC语言探索iOS底层原理

3. 基于Swift语言探索iOS底层原理

其它底层原理专题

1.底层原理相关专题

2.iOS相关专题

3.webApp相关专题

4.跨平台开发方案相关专题

5.阶段性总结:Native、WebApp、跨平台开发三种方案性能比较

6.Android、HarmonyOS页面渲染专题

7.小程序页面渲染专题
