RxJava 系列八：Map 变换原理

RxJava 系列八：Map 变换原理

• 本文概述：

  • 文章以RxJava 重要拦截器map 为主题，以源码分析为目的；系统展示了map的源码执行流程，探讨了 map 的工作原理；并在文章末尾总结了拆包、解包流程；

Map干了什么

• 做类型变换：例如向map输入String类型事件，map输出 BitMap类型事件

代码分析：

• 代码展示

   // 返回ObservableCreate对象，并且将自定义source传进去
   Observable.create(
   ​
       //下面这一块就是自定义source
       new ObservableOnSubscribe<String>() {
           @Override
           public void subscribe(ObservableEmitter<String> e) throws Exception {
   ​
           }
       })
   ​
       //  由ObseravbleCreate.map执行
       .map(new Function<String, Bitmap>() {
           @Override
           public Bitmap apply(String s) throws Exception {
               return null;
           }
       })
   ​
       // 由ObservableMap.subscribe 执行
       .subscribe(
   ​
           // 自定义观察者（事件流向的终点）
           new Observer<Bitmap>() {
               @Override
               public void onSubscribe(Disposable d) {
   ​
               }
   ​
               @Override
               public void onNext(Bitmap bitmap) {
   ​
               }
   ​
               @Override
               public void onError(Throwable e) {
   ​
               }
   ​
               @Override
               public void onComplete() {
   ​
               }
           });


流程是怎么玩的？

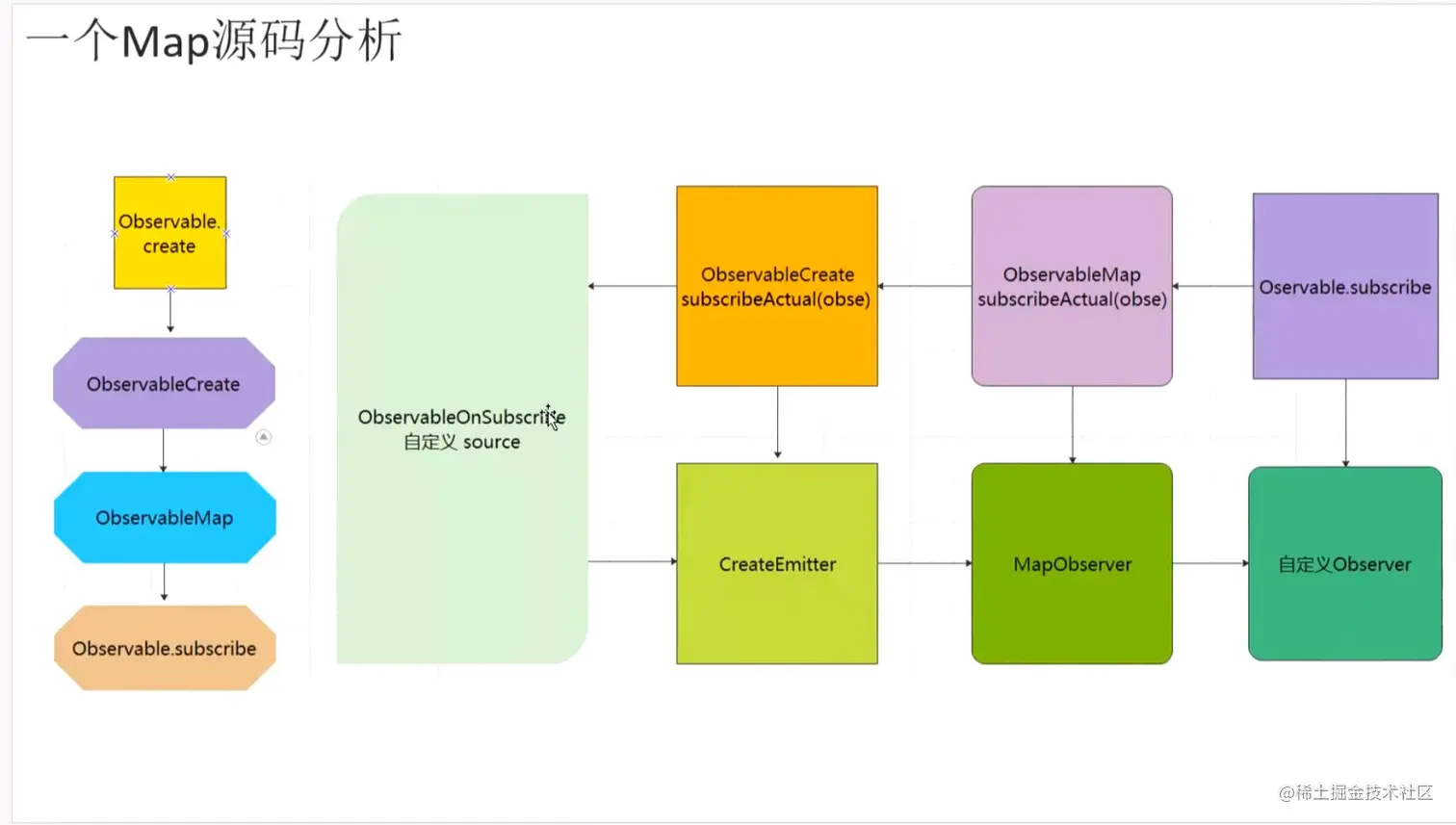

• 示意图：U型结构

• 第一次跳转：进入Observable.subscribe

  • 将终点作为参数，传入订阅流程；Observable.subscribe 中调用 subscribeActual(observer);

• 第二次跳转：进入ObservableMap.subscribeActual()；

  • 这个是抽象函数，那么执行到其实现类中重写，执行到 ObservableMap.subscribeActual()；

  • 封装第一级包裹，将包裹拿给map的上一层(ObservableCreate)

     @Override
     public void subscribeActual(Observer<? super U> t) {
         source.subscribe(new MapObserver<T, U>(t, function));
     }


  • 细节：这里的 source 不是业务代码中的自定义 source 而是事件流动中的 Map 卡片的上一事件

     public ObservableMap(ObservableSource<T> source, Function<? super T, ? extends U> function) {
         super(source);
         this.function = function;
     }


• 第三次跳转：进入ObservableCreate.subscribeActual()；

  • 以第一级包裹为参数封装第二级包裹

     @Override
     protected void subscribeActual(Observer<? super T> observer) {
         CreateEmitter<T> parent = new CreateEmitter<T>(observer);


  • 此时会触发终点处的重写订阅

  • 通过业务代码中的自定义source.subscribe(parent)，

     //参数是第二级包裹
     observer.onSubscribe(parent);


  • 此时的 source 才是业务代码中的 自定义 source

     public ObservableCreate(ObservableOnSubscribe<T> source) {
         this.source = source;
     }


• 第四次跳转：进入source.onNext()

• 第五次跳转：进入第二级包裹的 onNext

   @Override
   public void onNext(T t) {
       if (t == null) {
           onError(new NullPointerException("XXX"));
           return;
       }
       if (!isDisposed()) {
           //进入第一级包裹的 onNext()
           observer.onNext(t);
       }
   }


• 第六次跳转：进入第一级包裹的 onNext

  • 在这个里面做变换(T 是输入事件，R 是输出类型)

  • 重点在这个地方：mapper.apply(t)

    • 这里涉及一个接口

     //T: map的输入事件，map的输出事件
     public interface Function<T, R> {
         R apply(@NonNull T t) throws Exception;
     }


    • 真正的实现：在业务代码中的map卡片里面

     //业务代码中的map卡片(由用户指定了事件的输入输出)
     .map(new Function<String, Bitmap>() {
         @Override
         public Bitmap apply(String s) throws Exception {
             return null;
         }
     })


    第一级包裹的 onNext

   @Override
   public void onNext(T t) {
       if (done) {
           return;
       }
   ​
       if (sourceMode != NONE) {
           actual.onNext(null);
           return;
       }
   ​
       U v;
   ​
       try {
           v = ObjectHelper.requireNonNull(mapper.apply(t), "The mapper function returned a null value.");
       } catch (Throwable ex) {
           fail(ex);
           return;
       }
       actual.onNext(v);
   }


• 第六次跳转细节：mapper实际上就是终点，map<T,R> 中的R 就是终点.onNext(t) 里面的 t

  • 源码展示：为什么是这样

   //返回的是R，意味着经过 map 卡片后输出的事件类型就是 R，那么终点.onNext(t)就是R
   @CheckReturnValue
   @SchedulerSupport(SchedulerSupport.NONE)
   public final <R> Observable<R> map(Function<? super T, ? extends R> mapper) {
       ObjectHelper.requireNonNull(mapper, "mapper is null");
       return RxJavaPlugins.onAssembly(new ObservableMap<T, R>(this, mapper));
   }

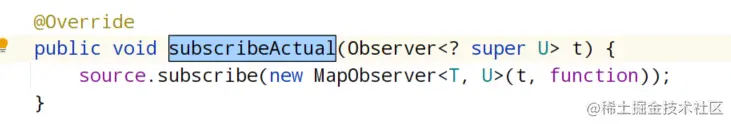

• 重点代码展示： ObservableMap.subscribeActual

  • 将终点传入，此时做了一层包裹，向下走开始拆包裹(典型的洋葱模型)

  • 这个source是map的上一层：ObservableCreate

  • 源码展示

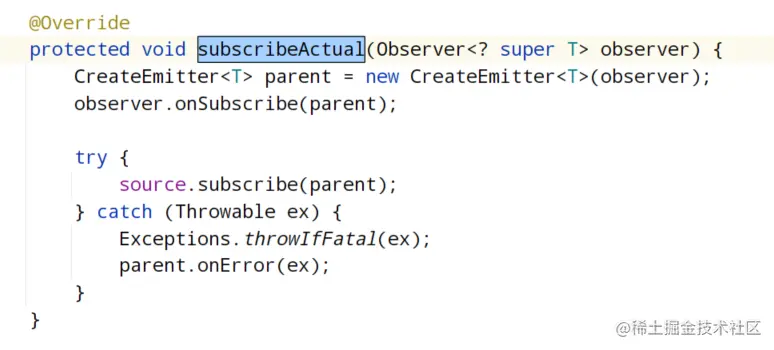

• 重点代码展示： ObservableCreate.subscribeActual()

  • 将第一级包裹作为参数，封装了第二级包裹parent(实际上就是发射器)

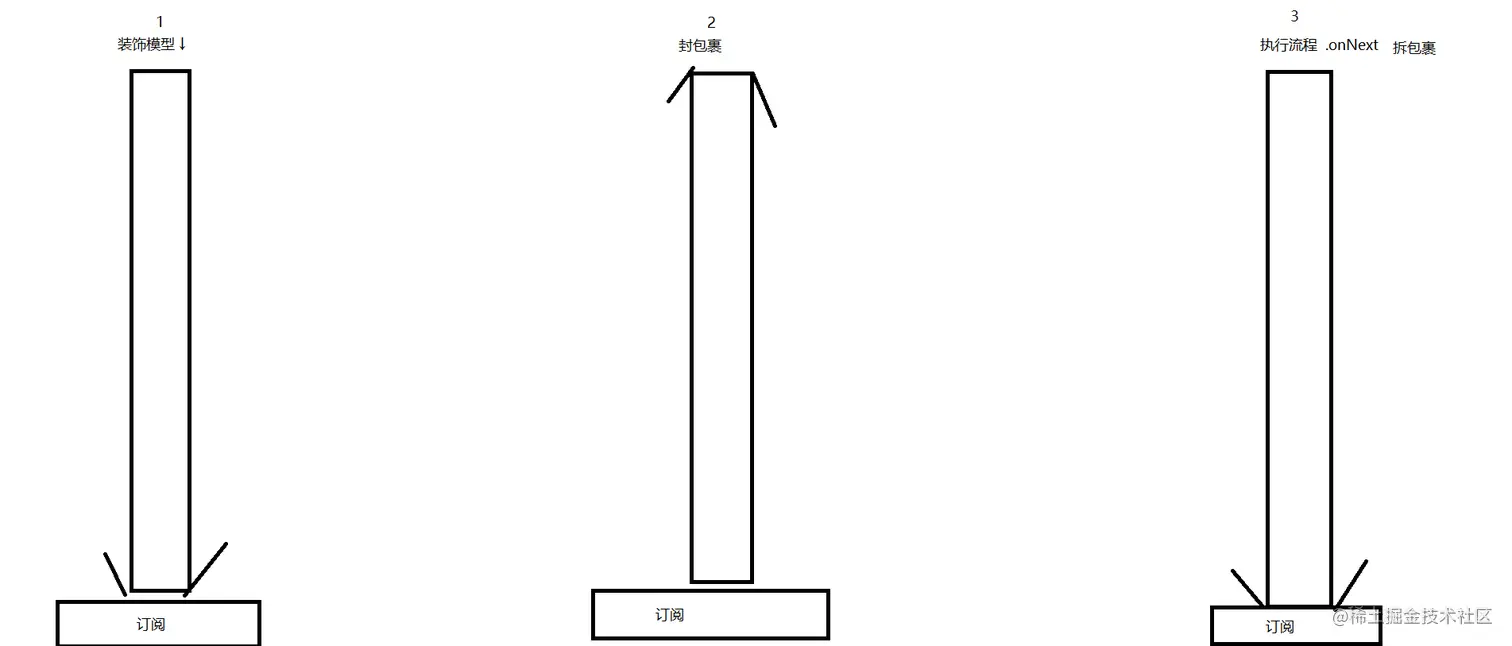

封包与拆包：

• 封包裹是为了拆包裹

• 封包与拆包：

  • 向上走(黑色)：封包
  • 向下走(红色)：拆包

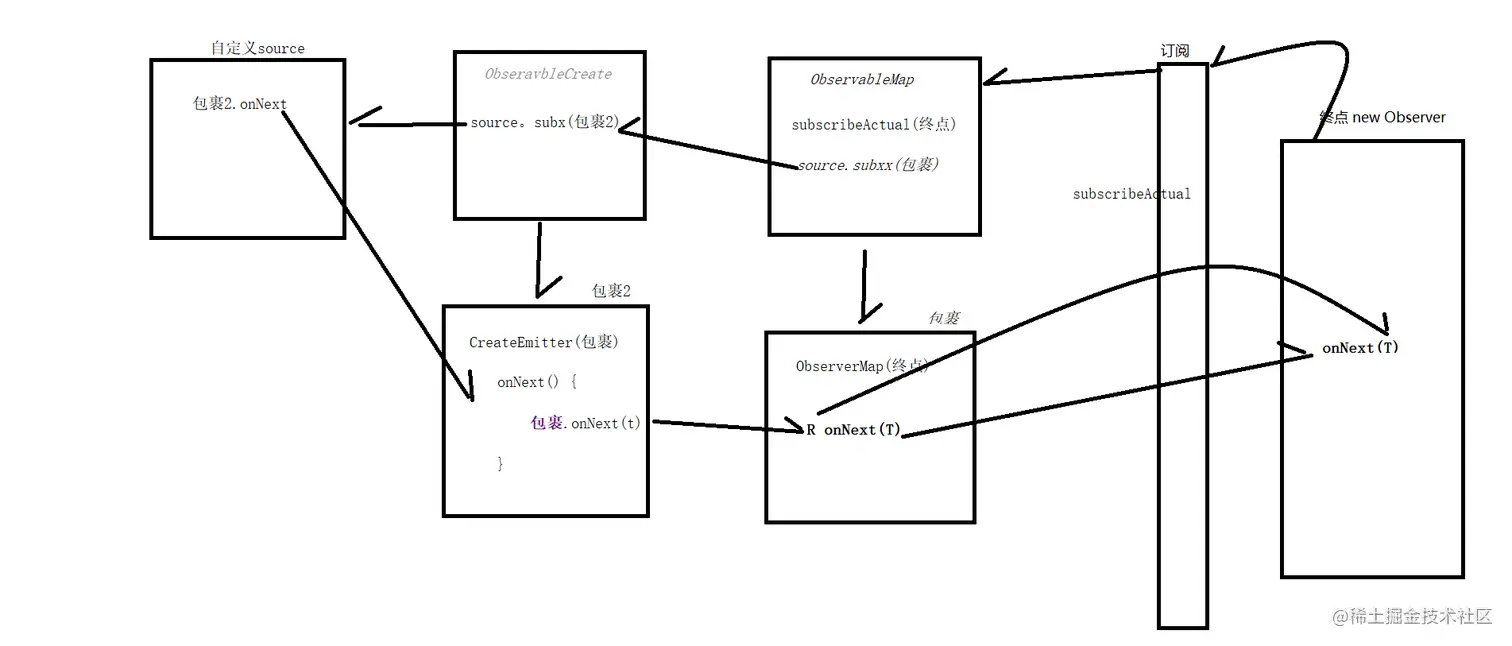

• 好看的图片：



• 写了多少个 map 就会封多少次，拆多少次

• 为什么要这样写？

  • 确保 Rx 编程的实现：可以保证思维不断的情况下，从起点到终点添加无数张卡片

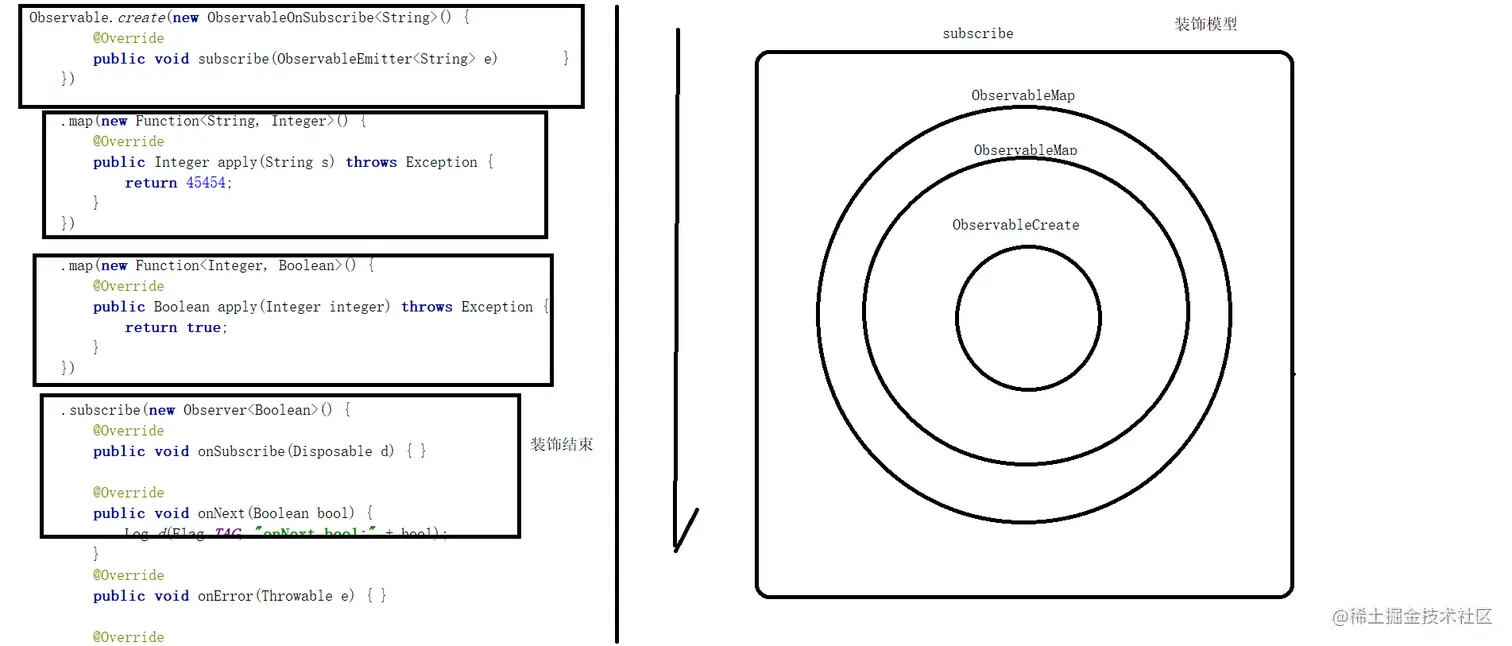

补充：装饰模型

• 不断给它穿衣服：

  • 流程是从上往下走

• 这种才是最正确的RxJava 结构
