【计网】访问web时发生了什么

KiraFenvy
118 阅读6分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 6 月更文挑战」的第21天，点击查看活动详情

1.网络接入

1.1 路由

同网段如何发包/交互：

把目标ip的MAC地址改成目标ip查询到返回的MAC地址

跨网段：走ip对应的网关（一般是连接的路由器的ip），没有匹配的话就走默认网关

路由对称吗？不一定，可以一个路径去另一个路径返回

路由的工作： 源IP地址和⽬标IP地址在传输过程中是不会变化的，只有源 MAC 地址和⽬标 MAC ⼀直在变化。

发包的时候要指定网卡才能发

动态路由BGF/OSPF等

1.2 ARP协议

怎么找到下一跳MAC：ARP协议

ARP本质上是查找下一跳MAC，不是请求目标地址

逻辑同网段才能发送ARP，首先ARP请求广播（不能跨网段），然后ARP应答单播（只有对应主机才回复）

免费ARP：不用请求就告诉ARP地址，比如新增服务器的时候
ipv6也有类似免费ARP的，新增ip时发送出去，防止ip冲突（同网段有相同ip）

ARP代理：中间设备抢先回应ARP请求，劫持ARP请求发往另外的地方，虚拟网络相关

1.3 IP协议：

为什么MAC地址不能代替IP地址？ MAC协议是二层协议，无法向下兼容，因此封装了ip向下兼容所有二层协议。

ipv4不够用的解决方案：ipv6，NAT

1.4 NAT

NAT（Network Address Translation），是指网络地址转换

NAT把ip和端口都进行了改变，因为多个内网客户端访问同一个目标地址+端口，源端口恰好一样，冲突了，此时就改变NAT主机的源端口

1.5 数据包发送流程


1.6 DNS

请求DNS的过程：
客户端发www.douyin.com 网址解析请求
递归解析器去问".",com.去哪里解析
递归解析器去问"com."，douyin.com去哪里解析
douyin.com告诉递归解 www.douvin.com 解析到xxx

1.7 UDP

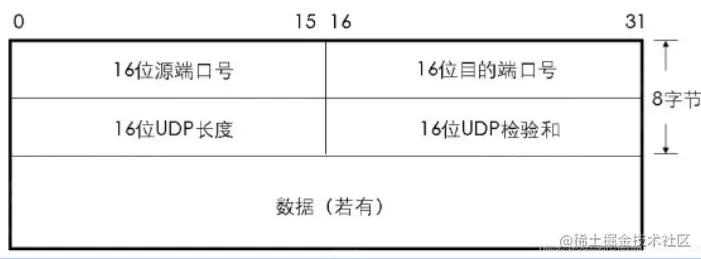

UDP用好很难，发包因为最大传输单元（Maximum Transmission Unit，MTU）限制，需要分片，而分片发送后需要重组，这两个操作都要消耗资源，UDP不知道有没有丢包，不可靠 image.png 协议使用：想发什么包，就分配一个UDP的头，把payload里面塞数据发出去就好

1.8 TCP

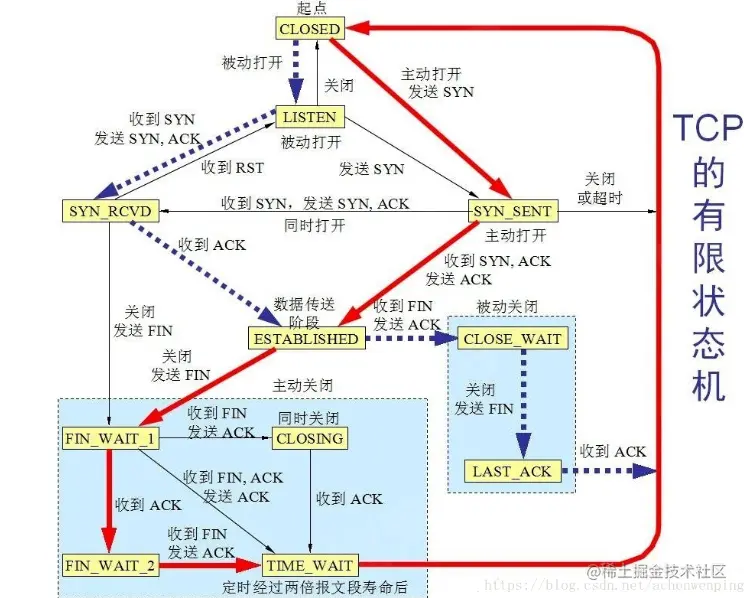

三次握手

通过MSS避免大多数的分片情况，在TCP option字段（比较重要，通过握手进行交互）当中，握手时取双方MSS最小值
MSS（Maximum Segment Size，最大报文长度），是TCP协议定义的一个选项，MSS选项用于在TCP连接建立时，收发双方协商通信时每一个报文段所能承载的最大数据长度。

TCPdump+wireshark了解

1.9 TCP传输

Seq ACK
sequence number：表示的是我方（发送方）这边，这个packet的数据部分的第一位应该在整个data stream中所在的位置。

acknowledge number：表示的是期望的对方(接收方)的下一次sequence number是多少。注意，SYN/FIN的传输虽然没有data，但是会让下一次传输的packet seq增加一，但是，ACK的传输，不会让下一次的传输packet加1。


Timewait问题： 确保连接正常关闭，前一次的包在网络里消失，防止旧数据报干扰 Windows有Timewait recycle和Timewait reuse字段，有时影响效率，占用端口

丢包怎么办？
重传。

如何判断丢包？ ACK相关

活动窗口

流量控制/拥塞控制

1.10 HTTP/HTTP1.1

为什么不直接用TCP而是HTTP？
HTTP依然是TCP，只是加了一些规范，分层，关注业务本身利于编程，让用户更清晰更简洁

HTTP1.1的优化：长连接（不用每次get post都重新建立HTTP）、部分传输、HOST、缓存

1.11 HTTPS

HTTPS解密出来依然是HTTP

使用SSL/TLS握手进行加密，确保没有劫持，也确保私钥不泄露 先做非对称加密即SSL/TLS握手，后面再做对称加密，非对称加密把对称加密的算法再加密

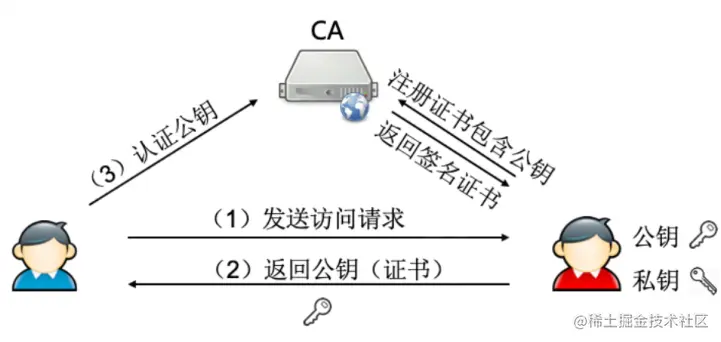

CA是证书的签发机构，它是公钥基础设施（Public Key Infrastructure，PKI）的核心。CA是负责签发证书、认证证书、管理已颁发证书的机关。


2.网络架构质量提升和优化

2.1 网络提速

2.1.1 协议优化-HTTP2.0

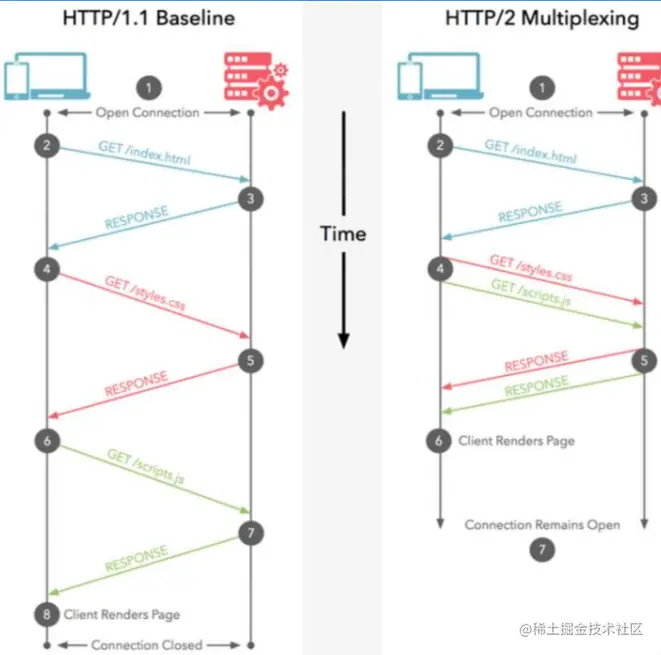

在一个TCP连接上跑多个HTTP

image.png 这里进行了多路复用/stream 同一个TCP连接通道多个stream串行（因为包是1个1个发）

TCP丢包怎么办？ 会发生TCP队头阻塞，TCP option中指定ACK序列号（SACK），以确定重传的包减轻问题

2.1.2 协议优化-HTTP3.0/QUIC

TCP or UDP? TCP不可插拔，TCP拥塞算法才可以，因此在UDP上改进，做到TCP那样可靠
Kernel or Userspace? Userspace，因为Kernel不统一很难改
0 RTT 传输
弱网传输优势，避免队头阻塞

2.3 网络路径优化

数据中心分布 有核心机房、边缘机房等

同运营商访问（智能解析ip，访问同运营商的机房较快）

CDN静态资源（图片视频）路径优化，寻找方向边缘机房→汇聚机房→边缘机房，看每个机房有无缓存（比如别人访问过的缓存）

动态API（播放、评论接口）路径优化（DSA） 考虑延时的dp

2.2 网络稳定

2.2.1 容灾

故障发生 故障感知 自动切换 服务恢复

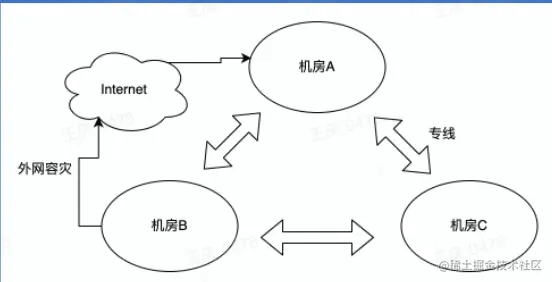

案例一：专线-外网容灾

专线比Internet快，专线挂了通过外网Internet容灾 image.png

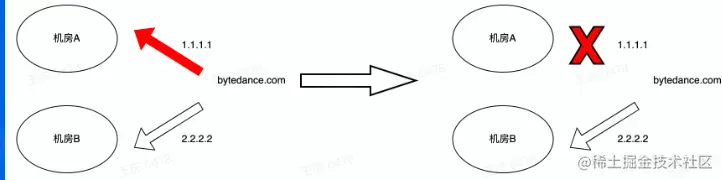

案例二：调度容灾

做自动化计算切流量，防止雪崩 image.png

案例三：

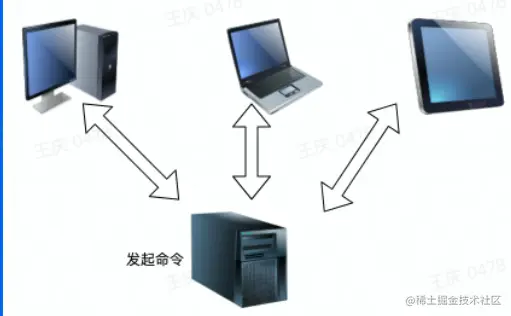

通过SDN让客户端不要访问机房，做降级容灾
缺陷：浏览器很难做SDN控制用户访问的域名 image.png

案例四：

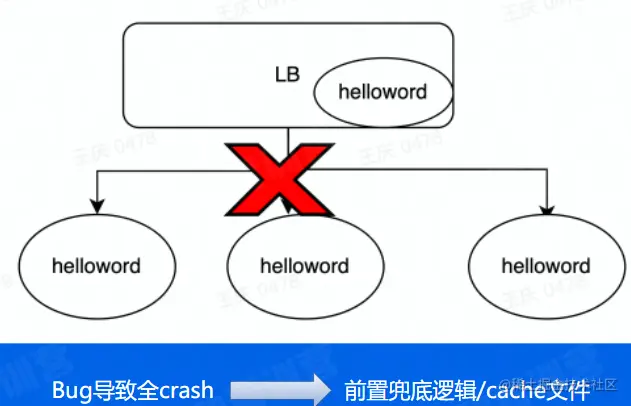

发现后面不通时，响应之前的缓存 降级，把上一次响应的数据继续返回去 image.png

2.2.2 故障排查

故障明确 故障止损 分段排查

故障明确

  • 什么业务?什么接口故障?

故障体现在哪里?

  • 访问其他目标是否正常?
  • 是否是修改导致的异常?

故障止损

先止损再排查

  • 用户体验第一
  • 对公司收入的影响是按照分钟甚至秒来计算 如何止损
  • 组件没有容灾，但是系统有没有?
  • 降级

分段排查

客户端排查

  • 客户端访问其他服务没问题吗?。
  • 其他客户端访问目标服务没问题吗? 服务端排查
  • 服务端监控/指标都正常吗?
  • 手动访问一下正常吗?
  • 分组件排查 中间链路排查
  • 中间网络设备有没有问题?
  • (交换机/路由器/网关LB)·旁路的DNS有没有问题?

排查常用命令

  • dig查询DNS问题
  • ping/telnet/nmap查询三层/四层连通性
  • Traceroute排查中间链路
  • iptabels
  • tcpdump

2.2.3 故障预防措施

监控报警 故障演练/预案 故障降级/止损

3.零散记录

socket是http的一种实现方式，很多框架都通过socket实现，是一种实现方式

iptables包的过滤传输 ipvs负载均衡基于netfilter

拆包和分包

网络虚拟化，同网段交换机接了很多物理机，虚拟化交换机和虚拟网卡、虚拟链路给虚拟机

一些名词：NAT LB负载均衡 MTU MSS等 SDN CDN websocket 动态路由协议 MAC地址
