超详细SVG实战——徒手画pipeline，带你玩转SVG！

记录个 svg 实战应用～最近断断续续在搞公司的前端发布平台，本想搞 pipeline ，结果先给 svg 给拦下了。基于发布平台没有同时多项目发布的能力，so～笔者决定搞个 pipeline 把 jenkins 的 freeStyle job 给串起来，实现并、串行前端发布的能力。本着身为前端开发的角色，界面肯定是不能少的，于是就有了以下的故事...

笔者也不卖关子了，直接上图！如图，这就是流水线板块的成品样子了。哈哈哈，丑是丑了点，凑合看吧～本文将以笔者自己的业务场景为案例，记录一下如何使用 svg实现直、曲线段，箭头，圆圈来实现这种流水线效果～

•

熟悉 DevOps 的同学这种界面一定不会陌生，笔者也是照猫画虎搞了个。其实就是把每一个 card 通过各种线段连接起来了，前端看起来会协调一点。这里笔者把 线段部分 给干掉，这样上下一对比，果然还是差了点呀～

•

回到主题 svg ，笔者做前端这么久了也只知道有 svg 的存在，实际并没有在实战中自己玩过，最最最接近实战 svg 的时刻，应该就是导出个 svg图标 应用在项目里了～趁着这次搞 pipeline 的机会，直接搞搞 svg ，来个顺手牵羊，美哉美哉～

从笔者的学习到应用来说，使用 svg 做图标、画线并不困难，可能更多时候你不是在搞svg，而是在计算各种点位，就是数学计算而已！本文不是文档，不会直接丢出一大堆api，防止出现看了跟没看一样的效果。本文就用笔者的实现，带着大家过一遍实战。所以大家不用抗拒，花个10来20分钟了解下实战应用，一定对 svg 有自己的理解。接下来，马上进入正题！

一、svg 基本使用

首先看看 MDN 对 svg 的定义：一种基于 XML 的标记语言，用于描述基于二维的矢量图形。其放大、缩小都不会失真，还算是很不错的。只要掌握了 svg 的使用方法，我们可以轻松的用它来实现一些小图标，小logo，还是非常方便的。

首先看一下本文所需要用到的 svg 相关标签元素：

• <svg> 用于包裹着整个矢量图。像 <line>：直线、<circle>：圆、<rect>：矩形等各种svg图形都是被包裹在 <svg> 标签内的。

• <path> 定义路径。这是本文的重点！可以理解为：指定坐标点，指定他们的连接方式。以此，我们就能构建出任何图形，比如一些曲线，各种折线、曲直线结合。

• <circle> 圆形元素。这个我们仅记一点即可：圆心(cx, cy) + 半径(r)～

• <marker> 标记。我们可以用它，在 <path> 的起点、终点添加一些图形。比如案例中的小圆圈，小箭头，都是用这个标签实现的。它需要包裹在 <defs> 元素中。

• <defs> 用于实现svg的复用，其内容不使用时是不可见的。将需要复用的图形用该标签包裹，通过 <use> 标签来使用即可。这个跟下面结合 <g> 标签一起举个例子就明了了。

• <g> 其实就是 group 的意思，也就是一个集合。我们可以把图形组合用 <g> 进行包裹，做一个装箱的包装。

以下，直接通过制作一个 “+” 的图标来加深对 <defs> 、 <g> 标签的理解：

<svg>
  <!-- 代码可以不用细看，知道就是一个十字架的坐标就ok了（可以copy到本地自己试试）～ -->
  <line x1="0" y1="10" x2="20" y2="10"
        style="stroke: #000; stroke-width: 2px;"
  />
  <line x1="10" y1="0" x2="10" y2="20"
        style="stroke: #000; stroke-width: 2px;"
  />
</svg>

这里我们用两个 <line> 实现一个“+”，接下来我们用 <g> 包裹起两个 <line> 并放在 <defs> 中实现复用

•

现在我们用 <g> 包裹好，放在 <defs> 里，页面其实是没有内容的（也就是defs中的内容默认不显示的），如下图：

•

最后，我们只需要使用一个 <use href="#..."> 使用即可～效果就不贴了，大家可以复制代码到页面试试。

<svg>
  <defs>
    <g id="icon">
      <line x1="0" y1="10" x2="20" y2="10"
            style="stroke: #000; stroke-width: 2px;"
      />
      <line x1="10" y1="0" x2="10" y2="20"
            style="stroke: #000; stroke-width: 2px;"
      />
    </g>
  </defs>
  <use href="#icon"></use> <!-- 用 use标签+id 来使用我们的图标组合 -->
</svg>

哈哈哈，其实讲了点跟本文实现无关的，不过也没关系，多了解点也不错～如果感兴趣的话，大家自己去找找资料看看哈，本文讲的只是冰山一角。在掌握了 <svg> 基本的用法后，我们接着往下，看看如何实现这种流水线效果～

二、svg 实现曲线

笔者会用从简到繁的方式，一步一步的把曲线画出来，不会直接堆代码和一堆坐标，所以大家跟着走，绝对轻松get。本文主要通过 <path> 标签来实现曲线效果，所以我们对这个标签要进行深入一点的了解。

1. path的属性 —— “d”

<path> 路径绘制的属性 d ：d 这个 属性值其实就是由一堆 “英文字母 + 数字” 组合成的，字母代表指令，数字表示坐标。简单点理解：

<!--
  坐标(0,1)：直线
  坐标(1,2)：曲线
  坐标(2,3)：直线
-->
<path d="直线 0 1 曲线1 2 直线2 3">

---

下面看看本文用到的字母指令：

指令	名称	参数
M	moveto 移动，用于起始点	x y
L	lineto 画直线	x y
Q	quadratic Bézier curve 二阶贝塞尔曲线	x1 y1 x y

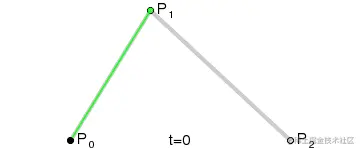

这里最头疼的可能就是贝塞尔曲线了，还分阶。不过也不用紧张，我们用二阶的就够了，二阶无非也就是在直线的基础上，多了一个偏移点而已。去维基百科搞了个二阶的gif，其实二阶曲线就是在 P0 - P2 这个直线段之间有一个偏移点 P1 ，高阶的贝塞尔曲线也就是直线段中间存在多个偏移点而已，所以二阶的还是比较好理解的。

2. step by step 画曲线

接下来，我们一起画一个这样的曲线：

•

为了好理解，这个demo在 100*100 的正方形里面画～

1. 首先我们确定一下对角的两个点，先画根直线。起点(0, 0)——终点(100, 100)

<path d="M0 0 L100 100" style="stroke: #000; stroke-width: 2px; fill: none;" />

•

2. 上半段路径变成曲线。这个我们不急着动手，先在一个坐标图中画出来就很清晰了

• 根据坐标图，我们上半段曲线的偏移点就确定下来了，就是(50, 0)这个点，笔者用深色的虚线模拟了偏移后的曲线，我们把它用 path 的 d 表达出来：

• 首先起点：M 0 0

• 偏移点在(50, 0)，在(50, 50)结束，我们用二阶贝塞尔曲线表达出来：Q 50 0 50 50

• 结束点还是：L 100 100

<path d="M0 0 Q50 0 50 50 L100 100" style="stroke: #000; stroke-width: 2px; fill: none;" />

这时候我们看看效果：

• 这里细心的朋友可能看到了，曲线的开头比后半段的线段要细，这是因为stroke-width为 2px ，所以我们需要让起始点往下多1px，防止线段宽度给吃了。调整后就正常了～
•

3. 下半段曲线跟步骤2其实是异曲同工的，偏移点是(50, 100)，这里就不再演示了，贴出最终的代码：

<path d="M0 1 Q50 1 50 50 Q50 100 100 100" style="stroke: #000; stroke-width: 2px; fill: none;" />

三、实战的实现

首先分析实战中所用到的相关图形：

1. 直线
2. 曲直线（基于二、svg实现曲线的两段二阶贝塞尔曲线变化而来）
3. 路径的起始位置圆圈
4. 路径的结束位置箭头
5. 其中还有虚线、直线的效果

1. 实现流水线中的曲线效果

案例实现的效果是基于上述曲线的实现进行了一些拓展。因为业务上并行流水线可以有很多，所以每条这种曲线的起始点到终点的距离是变化的，直接应用步骤二的曲线就会出现以下这种情况，并行的任务越多，线段曲度给拉得越平，不是特别美观。

•

一个解决的方案就是path中的曲线的曲折程度固定，曲线段之间通过直线连接。也就是伸缩的地方都是直线，曲线的长度、偏折度是固定的。

整体曲线思路大致是这样的：直线 - 圆角曲线 - 直线 - 圆角曲线 - 直线。大致如下图所示

•

在 path 中进行表示也就是： M - L - Q - L - Q - L。接下来，笔者在上述曲线的基础上，实现一下这种方式。跟实现曲线时候的步骤一样，我们不急着直接撸码，先通过画图，看看坐标点，捋清晰了坐标再实现就很容易了。

•

跟图所示一样，我们的偏折点依然是(50, 0)，但是在第一段曲线的起始点(0, 0)和终点(50, 50)之间多了两段标注绿色的平行线，而这就是要被我们用直线替换的地方。他们分别(0,0 - 25,0)和(50,25 - 50,50)。接着我们在代码上实现如下：

<path d="M0 1
         L25 1
         Q50 0 50 25
         L50 50
         Q50 100 100 100" style="stroke: #000; stroke-width: 2px; fill: none;" />

线段效果就出来！这里还得再提醒一下，线段宽度是2px，我们的起始点的y值要是1，不然直线会被吃掉～基于这样，只要我们保证我们曲线段的直线长度、偏折度不变，就能适配案例中的并行流水线的场景啦。接着的下半段线段笔者就不再赘述了，大家有兴趣的话，可以自己把下半段给撸出来哈～

•

这里带一笔，案例中实现的虚线是通过css样式控制的：stroke-dasharray。svg的属性，还有一些相关的控制样式，这里不会展开，一方面是太多了，笔者也没精力去整理；一方面是直接丢 api 没场景应用，很容易就忘了，没什么学习效果，就好比背文档没有意义一样。相信有了实现思路，具体实现时再去查找对应的配置、api就行了，实现起来都不会有太大问题～

我们就着上面的曲折线段，搞个虚线试试。给 path 添加样式代码 stroke-dasharray: 6 6;（它是一个<length>和<percentage>数列，数与数之间用逗号或者空白隔开，指定短划线和缺口的长度，哈哈哈，具体大家去看MDN吧）

•

接下来，看看 <marker> 怎么用来做箭头！

2. 使用 <marker> 在起始、结束点加icon

前面用了点篇幅去描述 defs ，这里算是派上用场了。在本文的场景中，线段的开头，结尾添加了圆圈和箭头。主要实现是把圆圈、箭头实现，再用 <marker> 进行包裹，添加id，再放在 defs 中。需要添加箭头、圆圈时，通过给标签写样式 marker-end: url(#id) 去使用。大概就是下面这个样子

<svg>
  <defs>
    <marker id="triangle">
      <!-- 实现三角形  -->
    </marker>
  </defs>
  <path d="曲线" style="marker-end: url(#triangle)" />
</svg>

对的，有了 marker 实现这种需求场景非常的便捷。那紧接着，跟大家一起实现一个箭头+圆圈的效果～

1. 使用 <path> 实现三角箭头
2. 使用两个 <circle> 实现圆圈

实现三角形，我们还是现在坐标轴表示出来。这里我们在尺寸 10 * 10 的正方形中实现～如图所示，我们为三角形找出三个点，接着笔者用 path 中的 d 表示这三个点位

•

<path d="M0 0 L10, 5 L0 10" style="fill: #000;"></path>

这里的样式跟我们画线的时候有点不同，这里就不是用 stroke 去画的了，而是在标注了三个点位后用了 fill ～这样，我们的等腰三角形就出来！

•

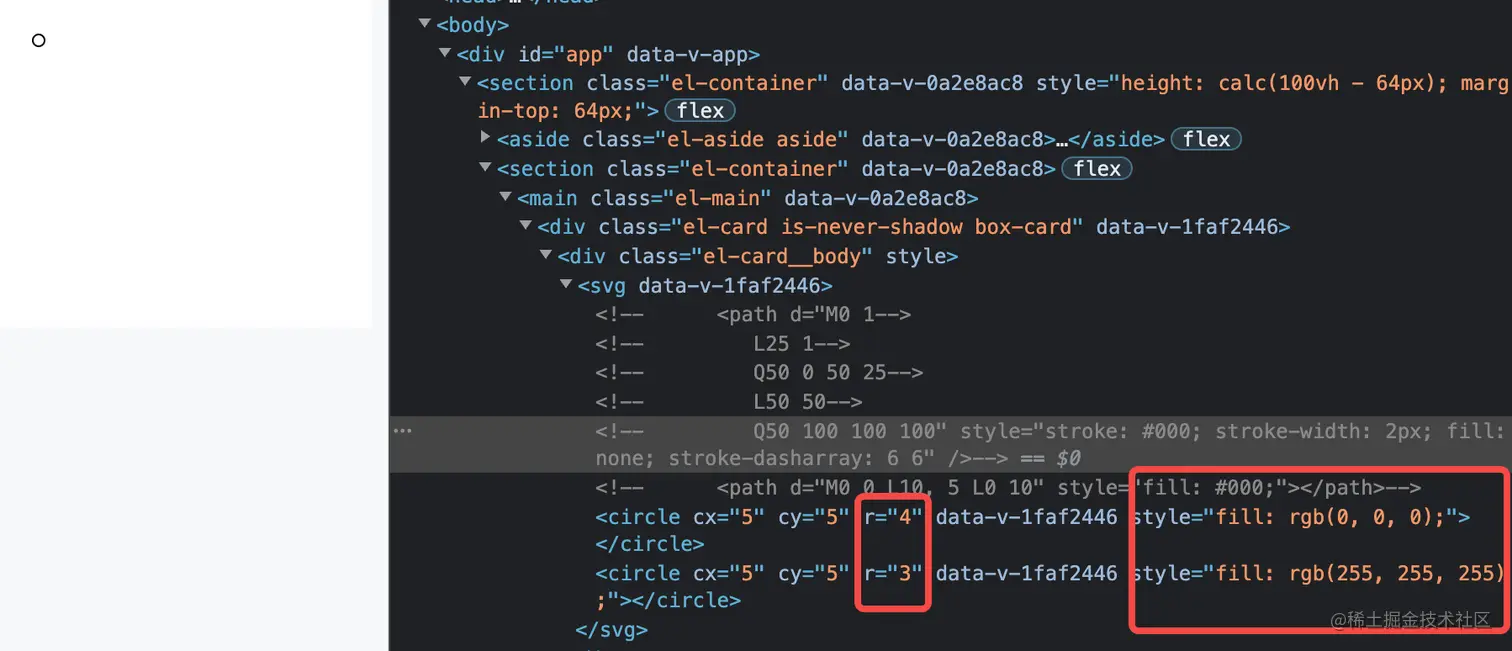

紧接着，我们把圆圈也实现一下，其实比起三角就更简单了，两个 circle 拼合起来即可。回顾一下我们属性：圆心(cx, cy) + 半径(r)。这个我们直接撸代码。圆心都是(5, 5)，一个半径3，一个半径4。

<!-- 黑色圆 -->
<circle cx="5" cy="5" r="4" style="fill: #000;"></circle>
<!-- 白色圆 -->
<circle cx="5" cy="5" r="3" style="fill: #fff;"></circle>

圆圈效果就出来了～

•

最后一步，我们把使用 <marker> 把我们的箭头和圆圈放在我们的曲线上。let'go！

我们把三角形的 <path> 放到 <marker> 中，并在我们的曲线 <path> 中添加样式属性： marker-end: url(#triangle)。代码如下

<svg>
      <defs>
        <!-- 根据三角形的大小，这里设置 markerWidth，markerHeight的值为10 -->
        <marker id="triangle" markerWidth="10" markerHeight="10">
          <path d="M0 0 L10, 5 L0 10" style="fill: #000;"></path>
        </marker>
      </defs>
      <path d="M0 1
         L25 1
         Q50 0 50 25
         L50 50
         Q50 100 100 100"
         style="
           stroke: #000;
           stroke-width: 2px;
           fill: none;
           marker-end: url(#triangle);
         "
         />
    </svg>

这时候看下页面效果：

• 箭头是出现了，但是它并不是对齐终点的正中间的。这时候我们就需要 <marker> 的另外两个属性 refX 、 refY 进行位置上的调整。此时，我们只需要把三角上移一半，也就是5px即可。我们调整下 refY
• 嗯，没错，这就是我们想要的效果了～

这里，笔者还想引入一个定向 orient="auto" 的属性，虽然在本文中没用到，但是也是个比较方便省事的属性。怎么理解呢，我们在上述demo中，让结尾处线段不水平，让他有一定的水平偏移度，这下箭头还是会指向水平方向。比如下图：

•

这里笔者调整下了曲线的终点的Y轴坐标 160（由于超出默认高度，笔者把svg的高度设置成200px），这下子，箭头跟线段的终点在角度上就对不上了，有点奇怪。这时候，我们给 marker 加入 orient="auto" 属性试试效果～

•

好了，基本上讲到这里就差不多了，开头圆圈的实现也是异曲同工的，也就不再进行演示了～大家有兴趣可以自己尝试一下，加在线段开头需要使用 marker-start ，其他都是一样的用法。

---

其实整个流水线的ui做出来也并不困难，还是那句，更多是在点位的取值、计算当中度过的。没错！！！笔者觉得比较麻烦的就是各种计算，path的路径d的计算都是放在js中，但是其跟一些css样式是有关联的。比如我的一个card多高，path的终点就需要计算到这个card的高度的一半再加上各种边距。基于这样，怎么做到只调整一个地方的尺寸，就能自动计算到最终的位点也是比较关键的，毕竟很多时候我自己会对一些宽高做微调～

基于这样！笔者用的css变量的方式，将js、css的尺寸相关的数值进行了统一，也不知道还有没有什么更好的方案和办法，哈哈哈期待评论区的你们。本文就不再展开如何统一js、css中的一些样式值了，看看最近有没时间，再单独写一篇文章来进行分享吧～
