前面几篇文章介绍了部分关于从mp4文件获取信息的一些方法，包括计算时长和导出首帧图片：

why

之前在获取mp4关键帧的时候，我们是通过mp4reader这款软件进行分析的，这是window上的软件，在nodejs上毕竟有些不便，不如将其移植过来，手写一个MP4解析包吧。有人说nodejs虽然是后端，但是不适合做计算密集型任务，比如视频解码🎞，虽说不适合，但也不是不可以，之前的文章就是一种尝试。而且，node有了Buffer的加持，操作十六进制文件简直so easy😎。

what

知己知彼，方能百战不殆。做mp4解析，自然要先学mp4规范。用度娘百科了一下，差点惊掉了下巴😲，竟然有二十七部分内容，仔细琢磨了一下，好在关于文件格式的定义，主要集中在第十二部分（ISO/IEC 14496-12）。互联网上关于MP4结构的分析，大都也是围绕这一部分。学习完之后，用百度脑图画了一张结构图，黄色标点部分是还没有做的，对于截帧来说也已足够用。我也是边学边记，各类修正版本也比较多，可能不是很全，姑且先这样吧，后续再补充。

mp4文件结构.svg

HOW

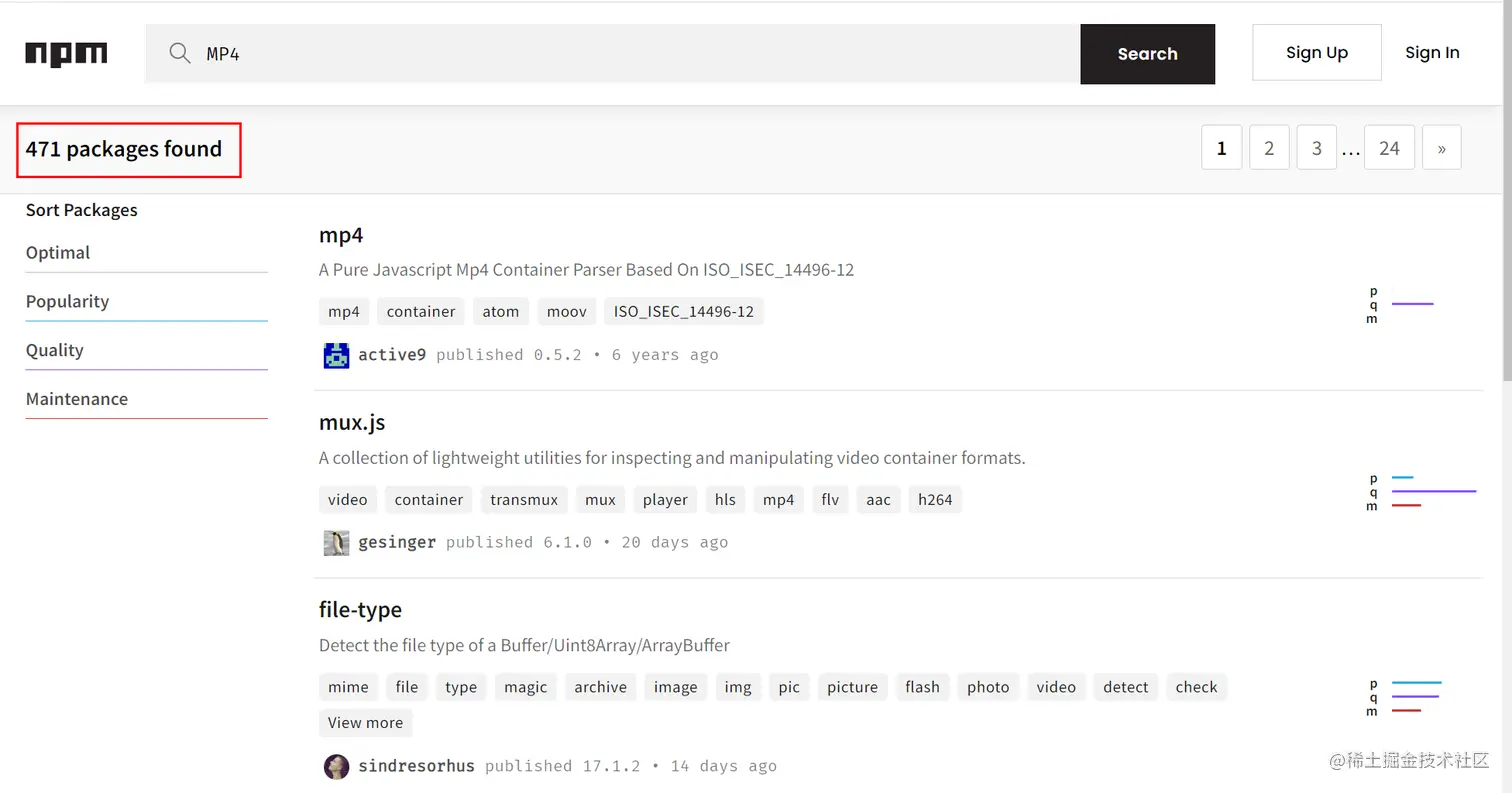

前人栽树，后人乘凉。先去npm上搜一下，看看是否前人已栽了树。 关键字： mp4 相关包471个 image.png

点开看看第一个包：mp4，

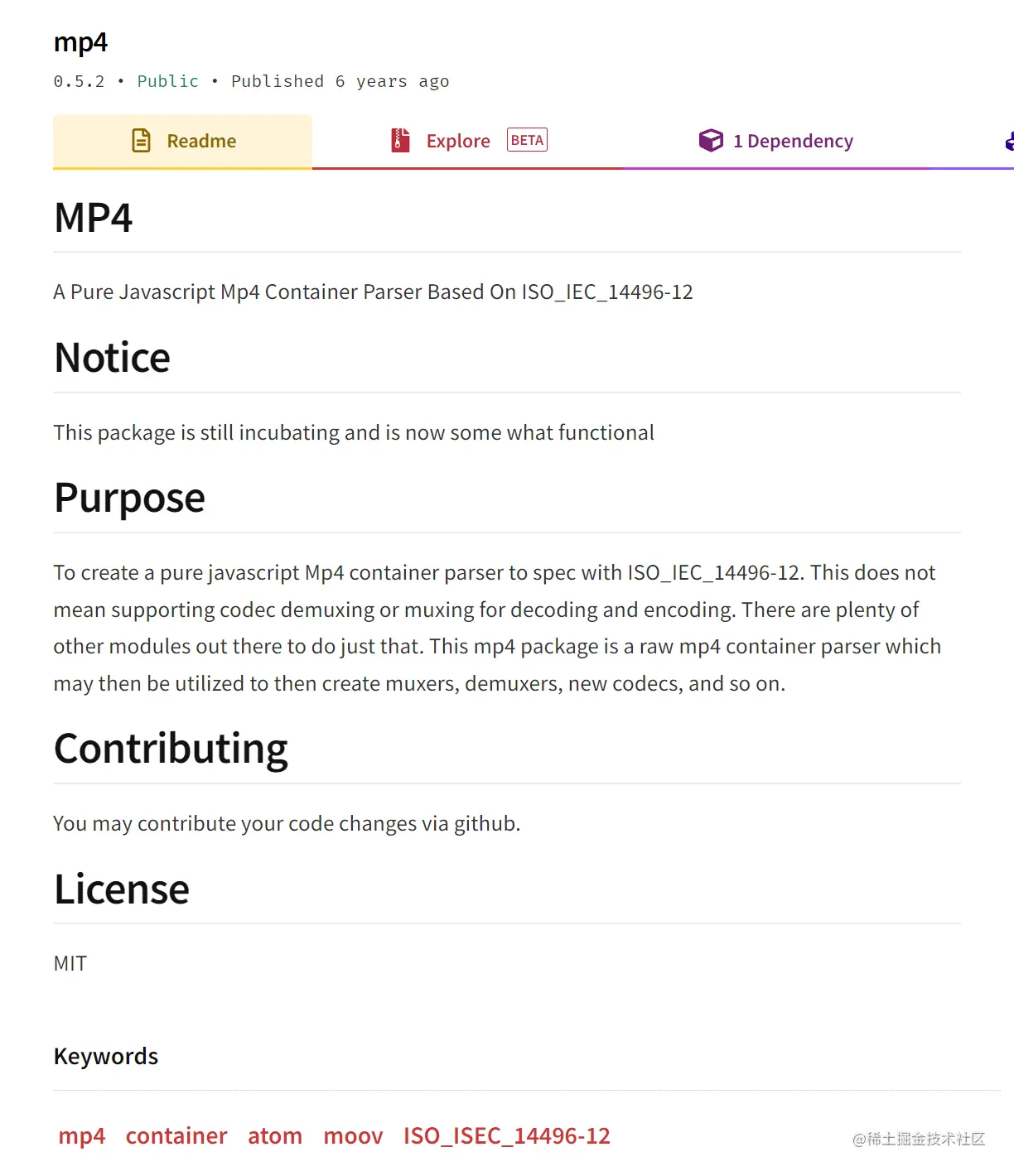

image.png 看简介，

A Pure Javascript Mp4 Container Parser Based On ISO_IEC_14496-12

根据第十二部分解析mp4容器，这不就是了吗。再看Notice，心凉凉，

This package is still incubating and is now some what functional

这位大佬6年前的树还正在长大中，还不能乘凉。

另一比较接近的是包是mp4box,但是结构上并不与mp4文件一致。加了一些定制化的功能，但是下载量还是挺大的，说明还是有这方面的需求。既然这样，那就继续那位大佬未完成的工作吧。

step1 确定moov的位置

看文章开头那个结构图，显而易见，大部分描述信息都在moov盒子中，前面文章也说过，moov这个盒子位置不固定，这是最要命的一点😶，还有一个包专门为了解决这个问题（传送门🛸）。我们的首要任务是就是找到moov盒子的位置📦。 思路同nodejs环境下如何获取MP4视频时长(二)一文中的类似，开辟一块内存进行操作，从文件头到文件尾扫描一遍。这里设置了MAX_BUFFER_LEN = 1MB，由于在内存中查找，速度并不慢，看一下代码：

// 找到moov盒子
async function Mp4FindMoov(filename = ''){
	if(filename == ''){
		return -1
	}
	// filename = path.resolve(filename);
	let offset = 0
	const MAX_BUFFER_LEN = 1024 * 1024  //1MB 空间
	let buff = Buffer.alloc(MAX_BUFFER_LEN) //共享内存
	for(let k =0 ;k < MAX_BUFFER_LEN * 1000; k++){
		let filehandle =  await fsPromise.open(filename)
		let { buffer , bytesRead} =await filehandle.read(buff, 0, MAX_BUFFER_LEN, offset )
		filehandle.close()
		if(bytesRead == 0){
			return  -1 //'没找到'
			break
		}else{
			let result = 	buffer.indexOf('moov')
			if(result > 0){
				return {
					offset:offset + result - 4,
					size:buff.readUInt32BE(result-4),
				}
			}else{
				// 继续下一个循环
			}
		}
		offset += MAX_BUFFER_LEN
	}
}

返回 -1 表示错误。如果顺利，将返回moov在文件中的偏移量及大小。

step2 逐层解析，各个击破

找到moov后，直接将相关数据读到内存中进行操作。

let filehandle =  await fsPromise.open(filename,'r')
let buff = Buffer.alloc(size)
let { buffer:moov_buffer , bytesRead} =await filehandle.read(buff, 0, size, offset )
filehandle.close()
if(bytesRead == 0){
	return  -1 //'没找到'
}

这里开辟的内存大小就是moov盒子的大小，这样，整个盒子的数据都在内存中了。 接下来，就是像剥洋葱一样🧅，父盒子会调用子盒子上的解析函数 ，再将返回值合并一起返回，这一思路是从mp4包的大佬那里瞄来的。 最外层的方法是

//解析moov盒子
async function Mp4DecodeMoov(filename = ''){
	let moovInfo = await Mp4FindMoov(filename)
	if(moovInfo == -1){
		// console.error('cannot find moov box')
		return -1
	}
	// Object.assign(mp4Info.moov , moovInfo)
	let {size = 0, offset = 0} = moovInfo
	if(filename == '' || size === 0){
		// console.error('mp4 moov box info error')
		return -1
	}
	let filehandle =  await fsPromise.open(filename,'r')
	let buff = Buffer.alloc(size)
	let { buffer:moov_buffer , bytesRead} =await filehandle.read(buff, 0, size, offset )
	filehandle.close()
	if(bytesRead == 0){
		return  -1 //'没找到'
	}
	let mvhd = parse_mvhd(moov_buffer, offset)
	let udta = parse_udta(moov_buffer, offset)
	let trak = parse_trak(moov_buffer, offset)
	return {
		...moovInfo,
		mvhd: mvhd,
		udta:udta,
		trak:trak
	}
}

parse_mvhd(moov_buffer, offset)、 parse_udta(moov_buffer, offset)、 parse_trak(moov_buffer, offset) 这三个方法，就是分别解析moov的三个子盒子mvhd udta trak的，其它的代码也是类似，就是逐层调用。其中，trak是轨道盒子比较特殊，可能有多个，这里直接通过对象数组的形式返回，我们来看一下代码:

var parse_trak = function(moov_buffer = Buffer.from([]),base_offset = 0) {
	let trak = []
	// console.log("TRAK");
	// 这里比较特殊，可能有多个trak，必须找出所有trak
	let trak_offset_list = []
	for(let i = 0;i< moov_buffer.length;){
		let offset = moov_buffer.indexOf('trak',i)
		if(offset <  0){
			break;
		}
		let size = moov_buffer.readUInt32BE(offset -4 )
		trak_offset_list.push(offset)
		i = offset + size - 4
	}
	// console.log('trak_offset_list',trak_offset_list)
	trak_offset_list.forEach(ele=> {
		let offset = ele
		offset -= 4
		let size = moov_buffer.readUInt32BE(offset ) //read 4 bytes unpacked N
		let box_type = moov_buffer.slice(offset+4, offset + 8).toString() //read 4 bytes
			// 8 Bytes reserved;
		let tkhd = parse_tkhd(moov_buffer.slice(offset) ,offset + base_offset)
		let mdia = parse_mdia(moov_buffer.slice(offset) ,offset + base_offset)
		trak.push({
			"Start_offset": offset + base_offset,
			"Box_size": size,
			"Box_type": box_type,
			tkhd:tkhd,
			mdia:mdia
		})
	});

	return trak
}

针对多个trak，直接扫描了一遍buffer，将trak盒子的偏移量push到trak_offset_list这个数组中，再通过循环，逐个解析trak并最后返回整个数组trak。

完整的解析方法调用层级为：

  • parse_ftyp
  • Mp4DecodeMoov
    • parse_mvhd duration/scale 时长 标尺等信息
    • parse_trak
      • parse_tkhd: track_id/duration/width/height
      • parse_mdia
        • parse_mdhd
        • parse_hdlr: Handler_type/Name 编码类型
        • parse_minf
          • parse_dinf
          • parse_stbl
            • parse_stsd 不同编码类型，对应不同方法，目前支持 avc1|mp4a|hev1
              • parse_avc1 width/height/Horiz_resolution/Ver_resolution/Frame_count
                • parse_avcC SPS/PPS/NALU_length_size !对解码非常重要
              • parse_mp4a
              • parse_hev1
            • parse_stts Time_to_sample:array
            • parse_stss Sample_list:array，“stss”确定media中的关键帧。
            • parse_ctts Sample_lsit:array，记录帧偏差，用以恢复时间戳
            • parse_stsc Sample_to_chunk:array，sample与chunk关系表
            • parse_stsz Sample_size_list:array，“stsz” 定义了每个sample的大小
            • parse_stco Chunk_offset_list，“stco”定义了每个chunk在媒体流中的位置
    • parse_vmhd

完整的方法，已经打包上传到npm，感兴趣的小伙伴npm i mp4reader即可使用。示例代码：

//test.js
let {Mp4DecoderAll } = require('mp4reader')
async function test(filename){
    try{
    let mp4Info = await Mp4DecoderAll(filename)
        console.dir(mp4Info, { depth: null})
    }catch(err){
        console.log(err)
        return
    }
}

test('test.mp4') //替换为自己的文件名称

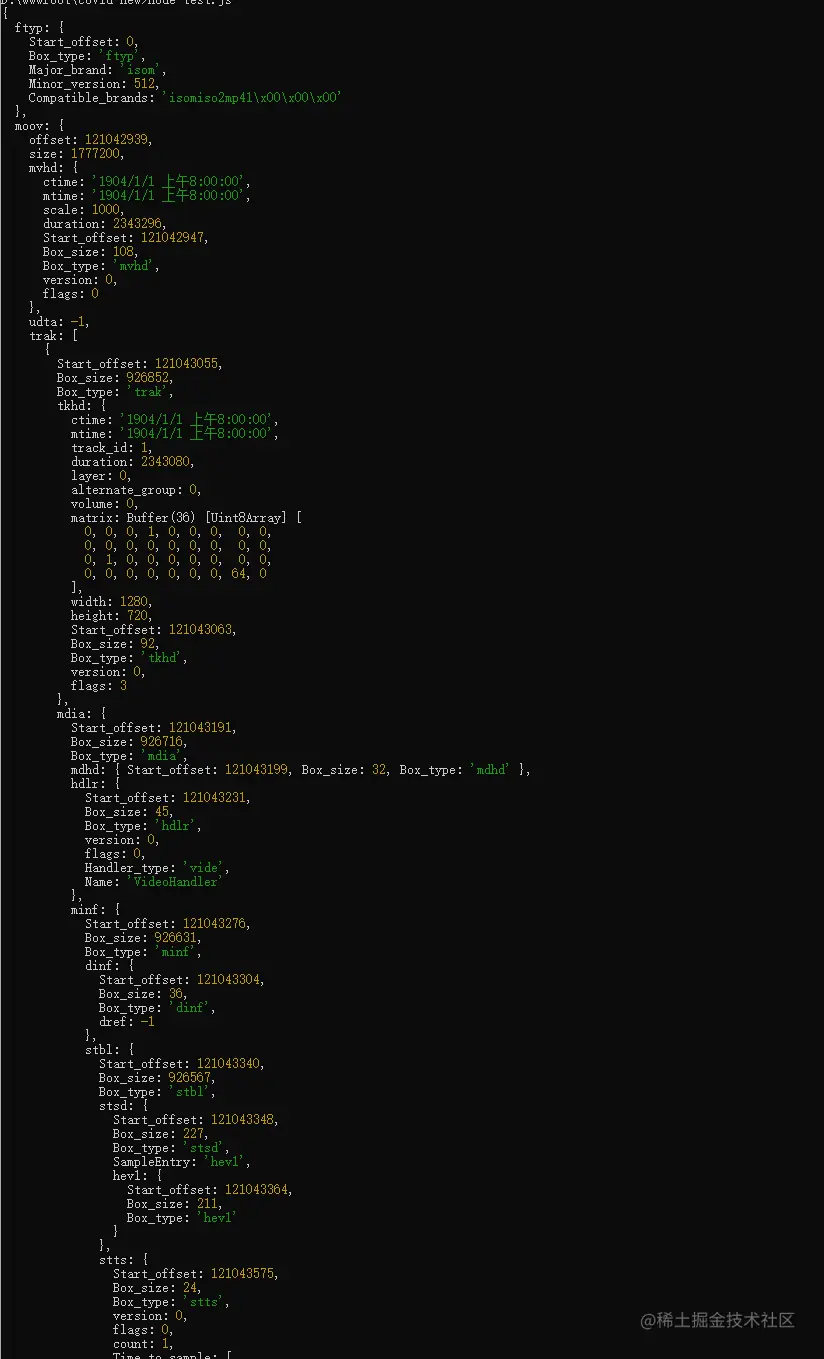

执行一下，即可看到打印结果。部分结果截图如下所示：


如图所示，已经比较完整地解析出了mp4的结构，这之后，就可以分解出NALU单元，进而进行解码操作了。

总结

以上工作是近期对MP4集中学习的记录，任何一个领域，都不敢说轻易二字，原本计划2天写完，前前后后磨了一个星期，其中不免还有一些错误，同时也要感谢雷神等大佬前辈的无私分享。后面还有一些工作要做，比如模块化的导出、任意时间的NALU、h264流解码等。

本篇分享就到这里😉，感谢点赞评论收藏。
