1 A7 设备启动时ROM及内存使用分配

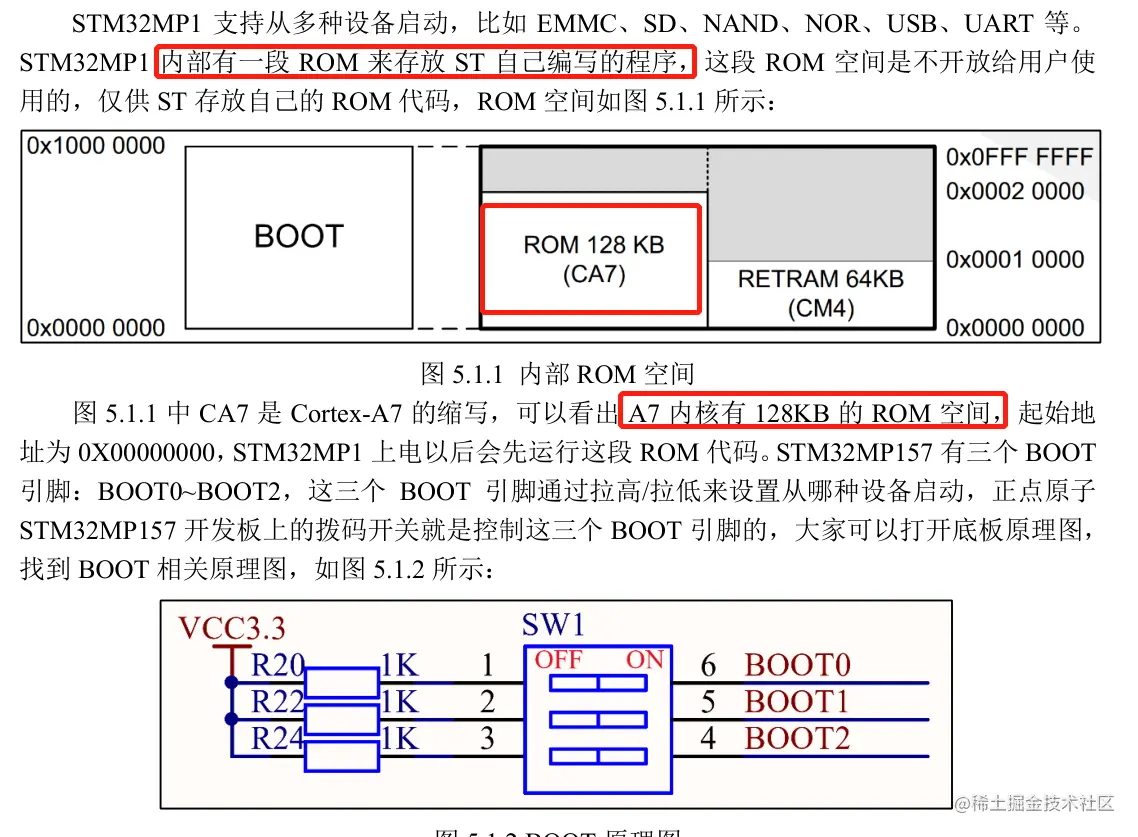

- A7固化ROM CODE

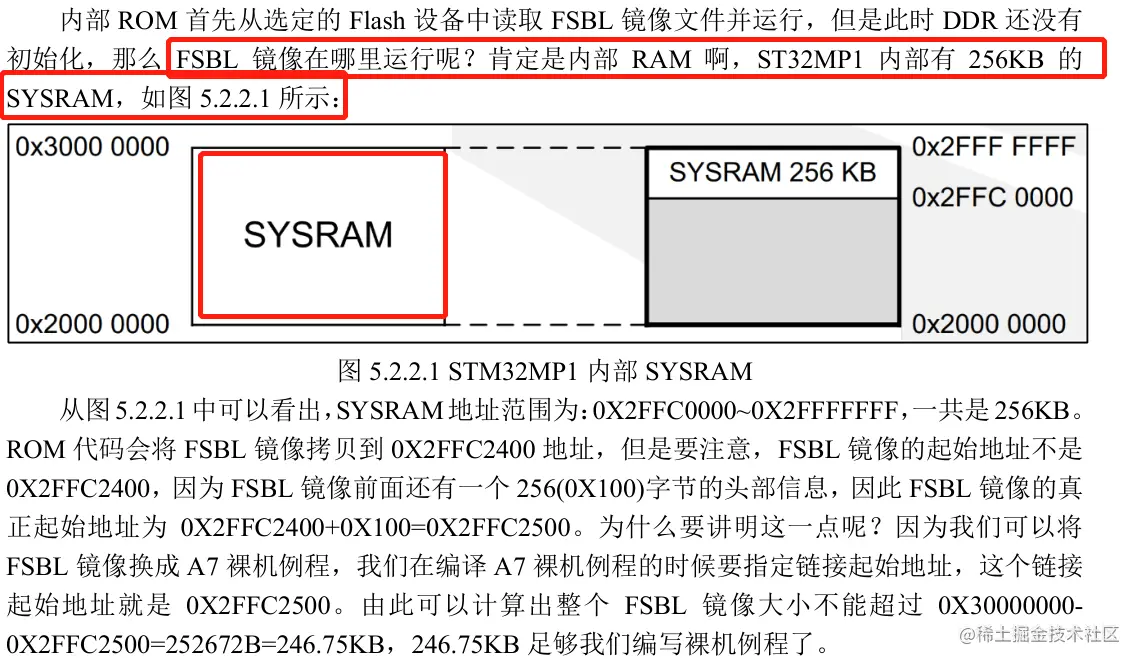

- A7使用RAM运行FSBL镜像
- MP1 Linux 启动流程

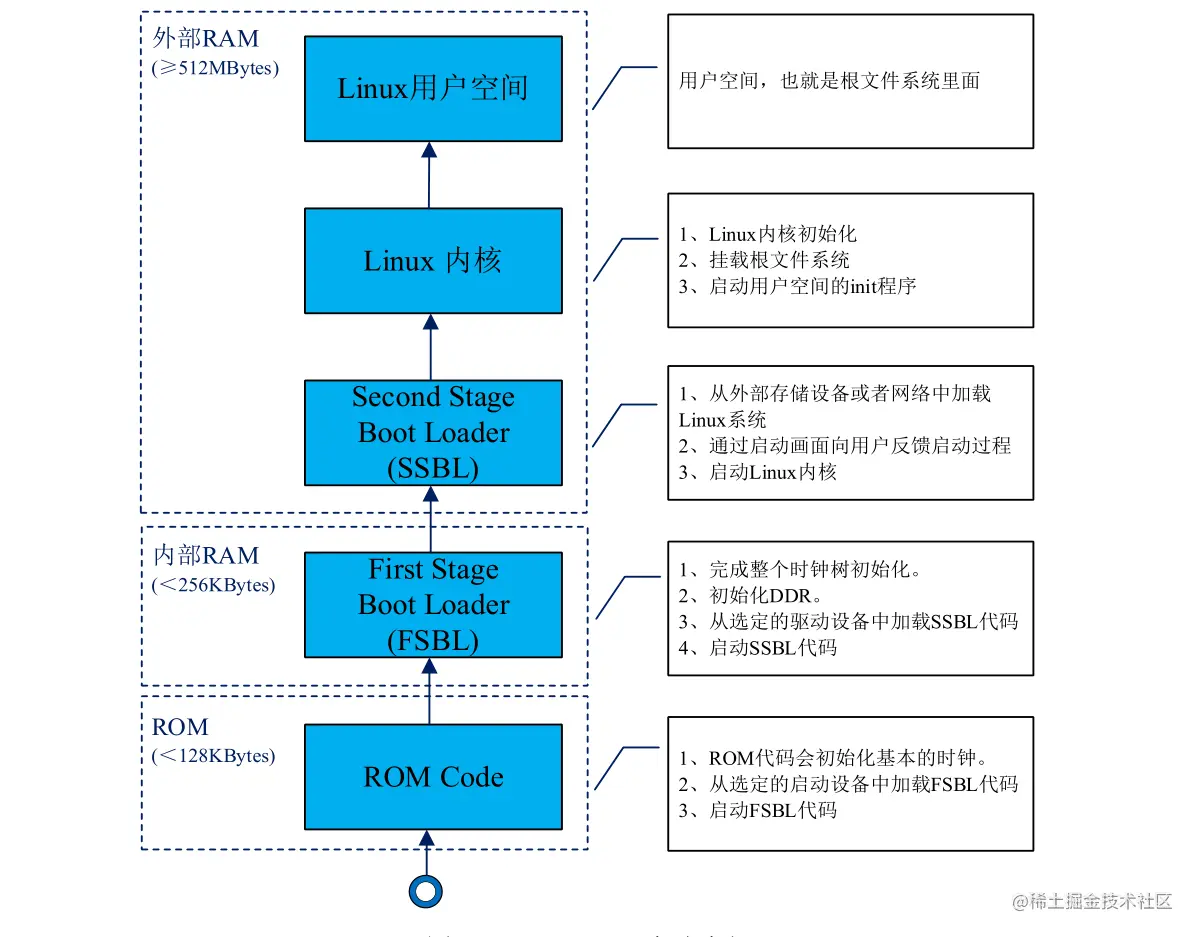

- 现在很多产品对设备上运行的应用都提出了安全要求，STM32MP1启动 Linux 内核的过程是一个链式结构：
ROM Code→FSBL→SSBL→Linux kernel→rootfs，系统启动的过程中要保证整个链式结构都是安全的。ROM 代码作为第一链，首先要对 FSBL 代码进行鉴权，同样的，FSBL 以及后面的每一链都要对下一个阶段的镜像进行鉴权，直到设备系统正确启动。
2 多核异构内存使用分配

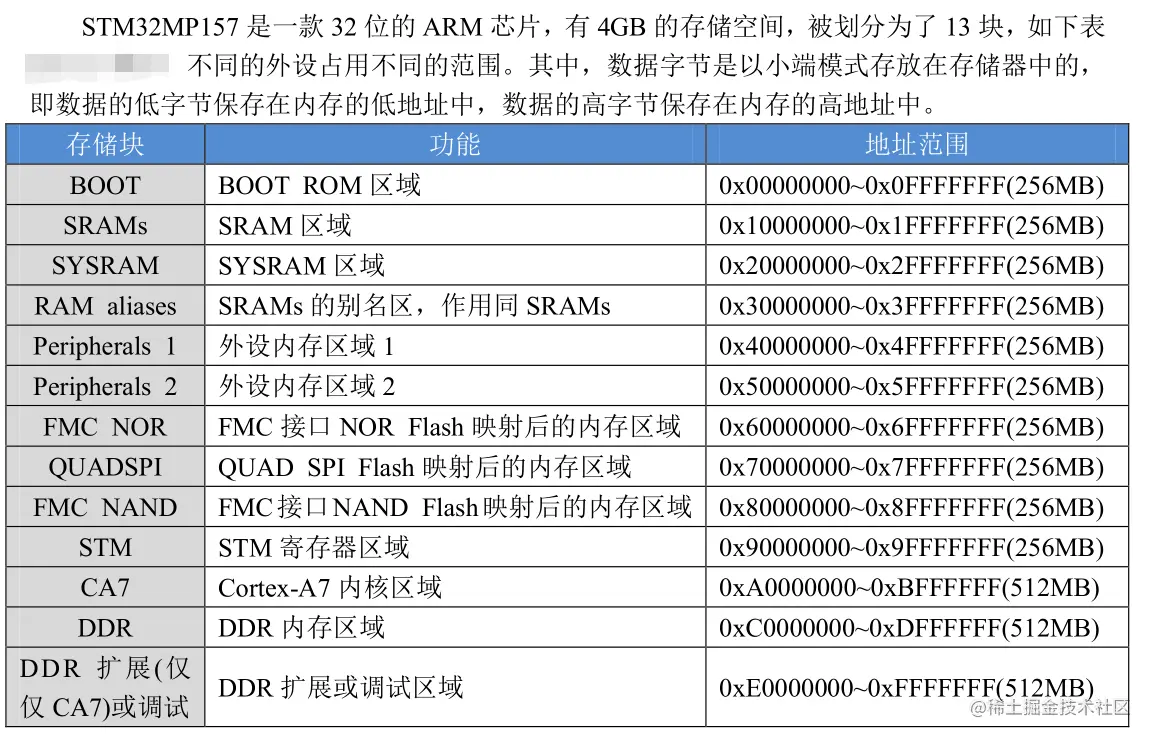

- STM32MP157 是一款 32 位的 ARM 芯片，有 4GB 的存储空间，被划分为了 13 块

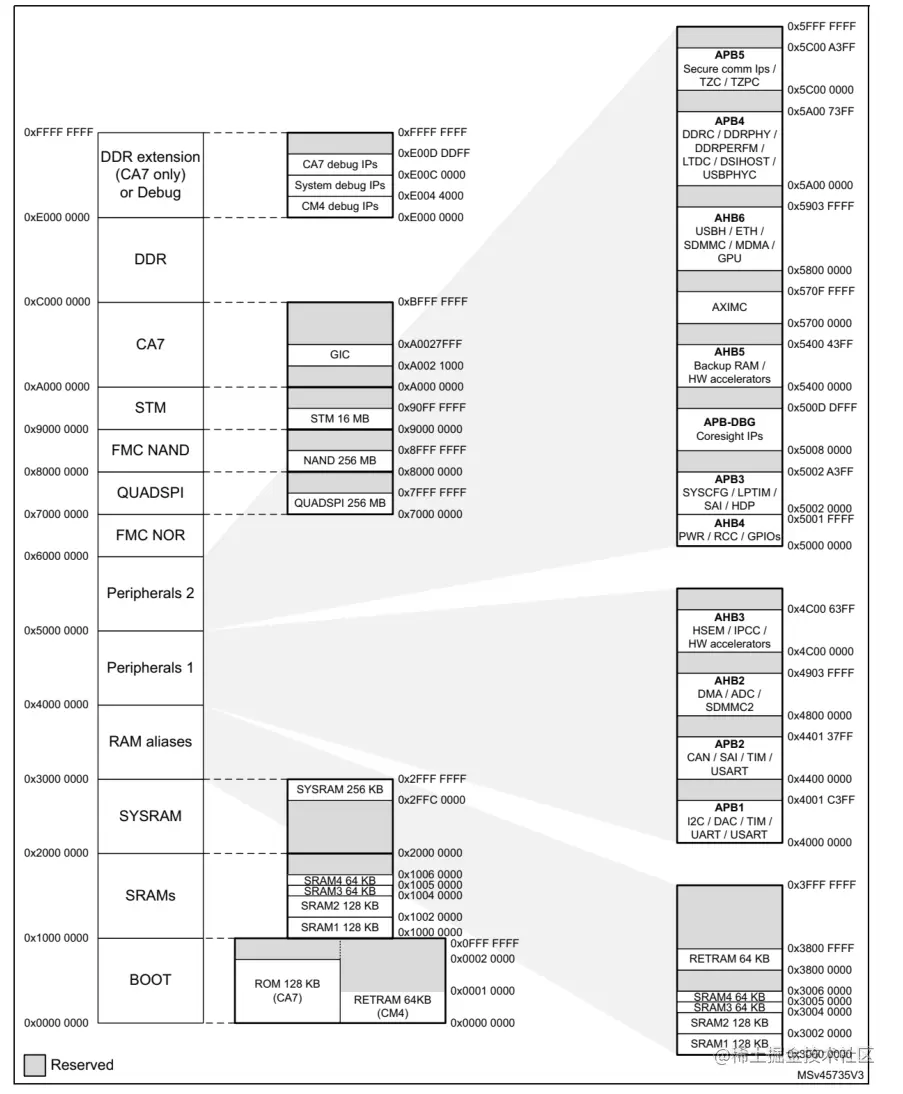

2.1 STM32MP157 的内存映射图
2.2 多核异构SRAM存储区域划分(单次接收 1024B)

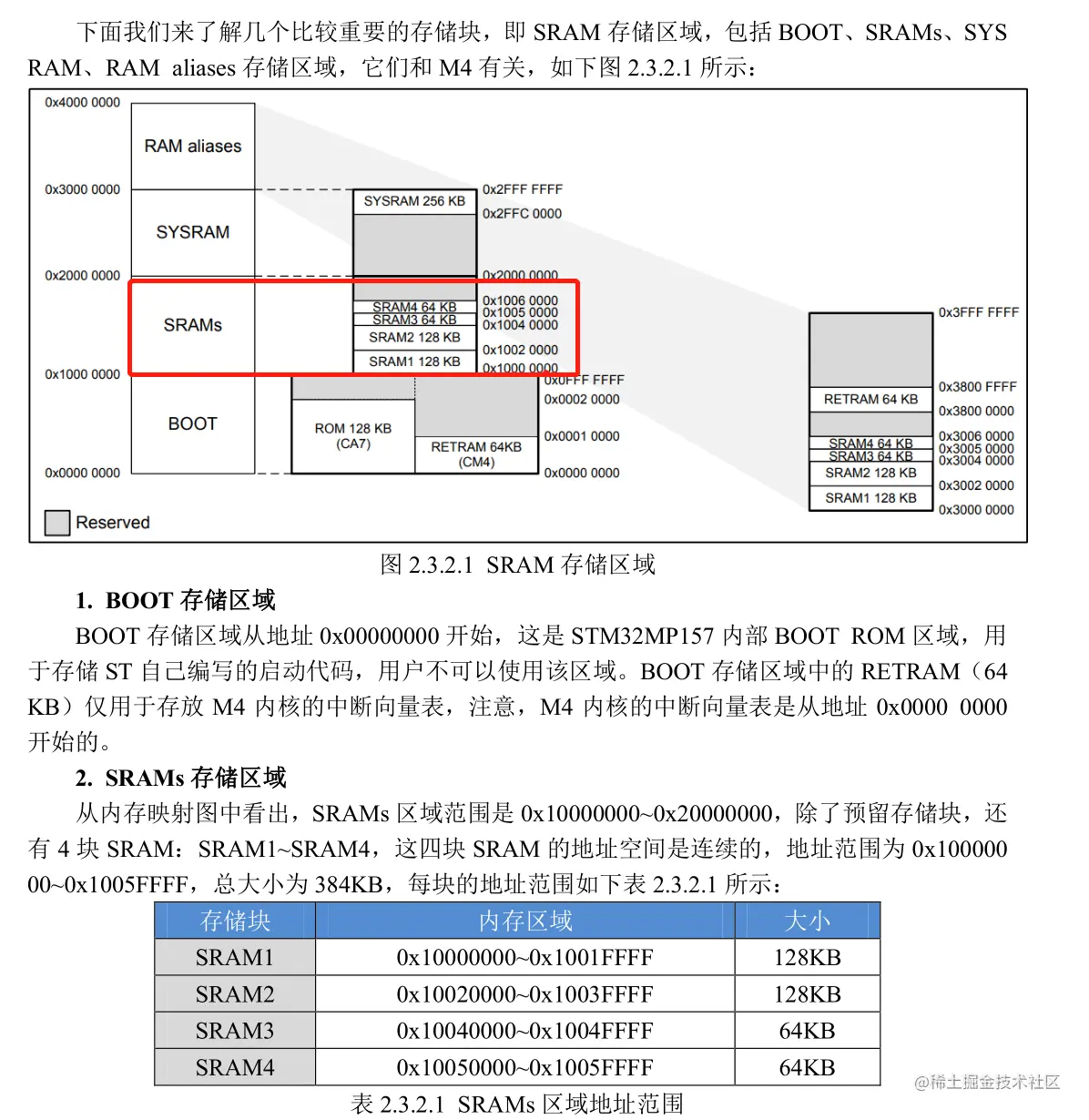

- SRAM 存储区域，包括 BOOT、SRAMs、SYSRAM、RAM aliases 存储区域，它们和 M4 有关,
- 从上图ST的参考设计中，RETRAM和SRAM1以及SRAM2是单独给M4使用的，其中，
RETRAM用于存放M4的中断向量表，这部分的区域是固定的，用户不能够使用，SRAM1用于存放M4的代码段，SRAM2用于存放M4的数据段，SRAM1和SRAM2加起来共256KB。SRAM3是A7和M4共同使用的，这部分区域用于IPC缓冲区，即A7和M4的共享内存在SRAM3中。SRAM4被A7单独使用了，用于Linux下的DMA缓冲区。 - RAM aliases的地址范围是0x30000000-0x40000000，除了预留存储块，还有和SRAMs一样大小的SRAM1-SRAM4以及和BOOT区域一样大小的RETRAM。
RAM aliases里的RETRAM、SRAM1-SRAM4我们称之为A7可以访问的RAM，实际上，RAM aliases里的SRAM1-SRAM4和RETRAM与SRAMs里的SRAM1-SRAM4和BOOT里的RETRAM对应的是同一个物理地址，即同一块物理地址映射到了两段内存区域中，一个区域是A7“可见”的，另一个区域是M4“可见”的，A7“可见”的区域和M4“可见”的区域本质上对应的是同一块物理内存。 - 设备树
- 链接脚本（

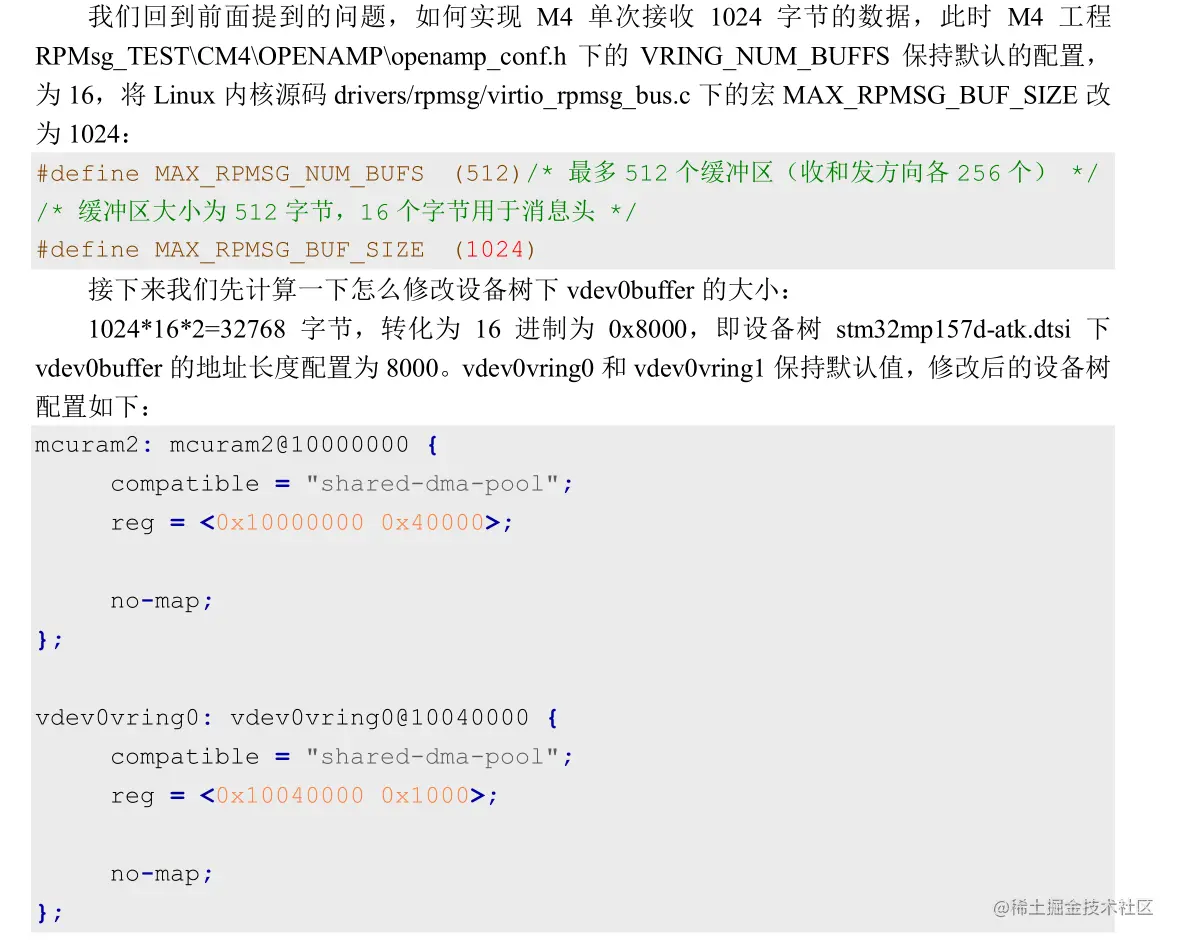

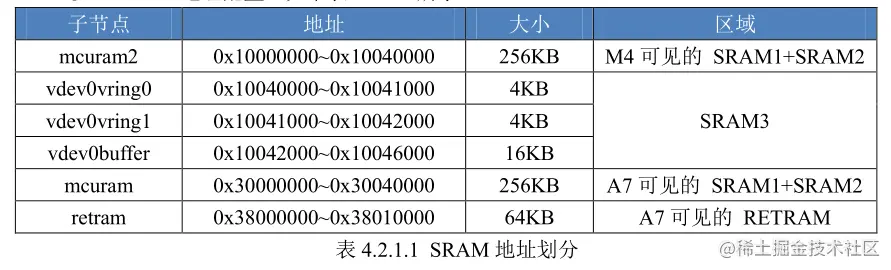

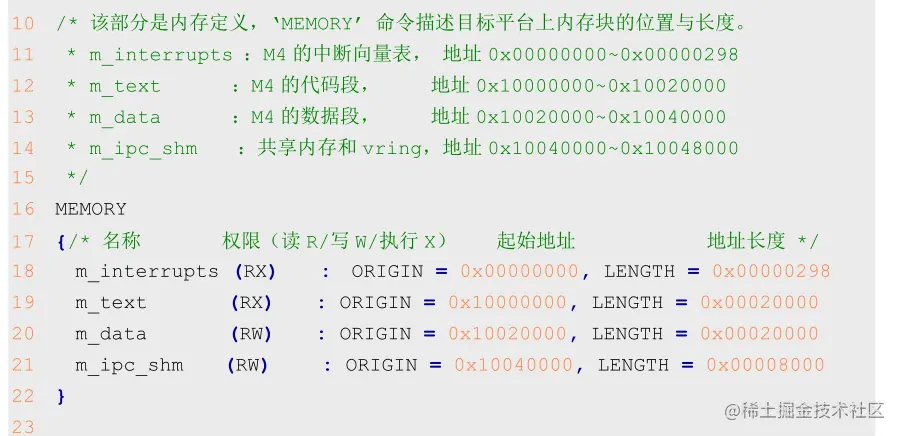

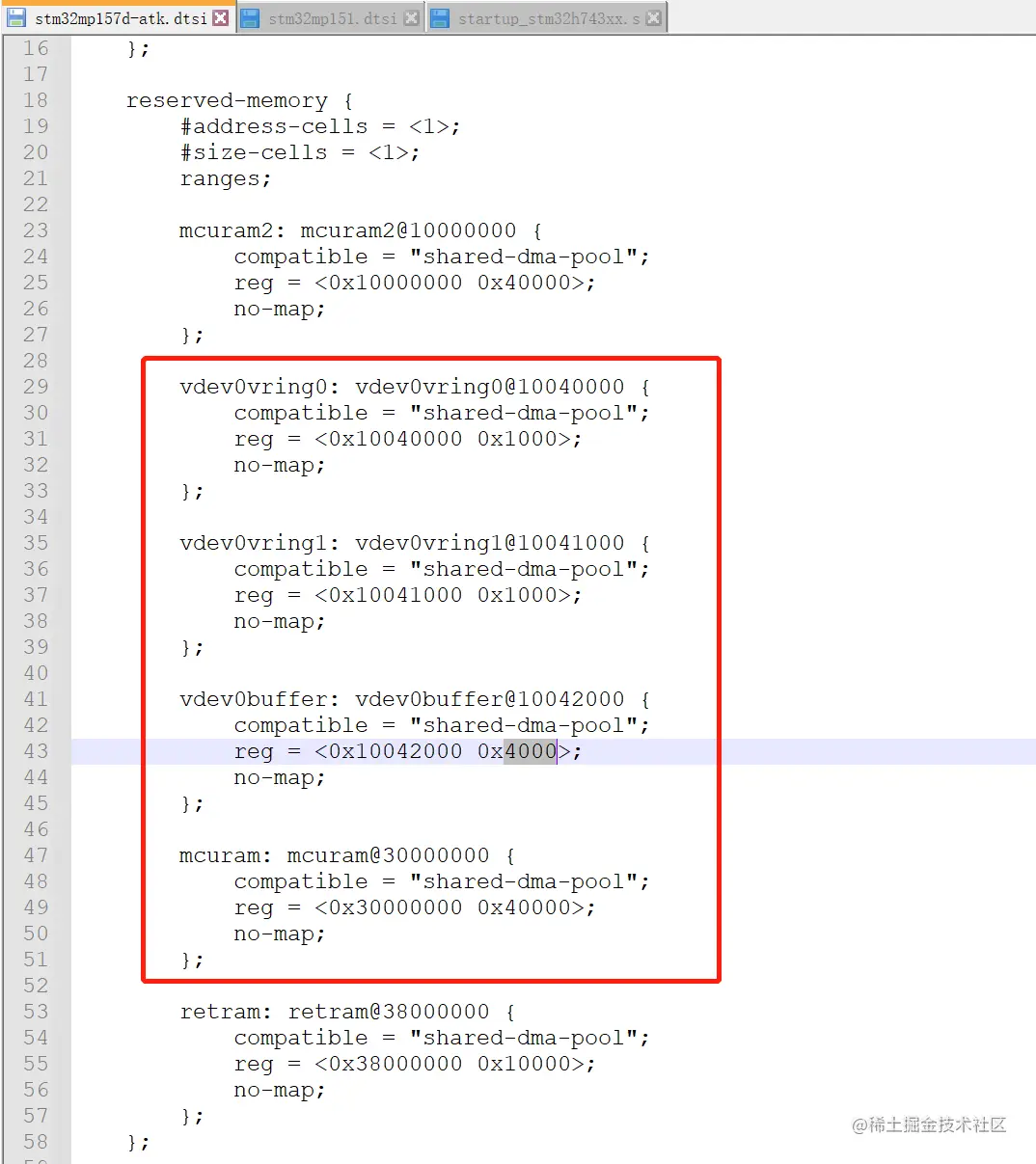

其中vdev0vring0和vdev0vring1，一个是用于发送，一个是用于接收。vdev0vring0+vdev0vring1+vdev0buffer=24576 字节。M4 工程的链接脚本 STM32MP157DAAX_RAM.ld 配置的 m_ipc_shm（即 IPC 缓冲区）大小为 0x00008000，为 32768 字节） - 总结
2.3 多核异构SRAM存储区域划分(单次接收 1024B)

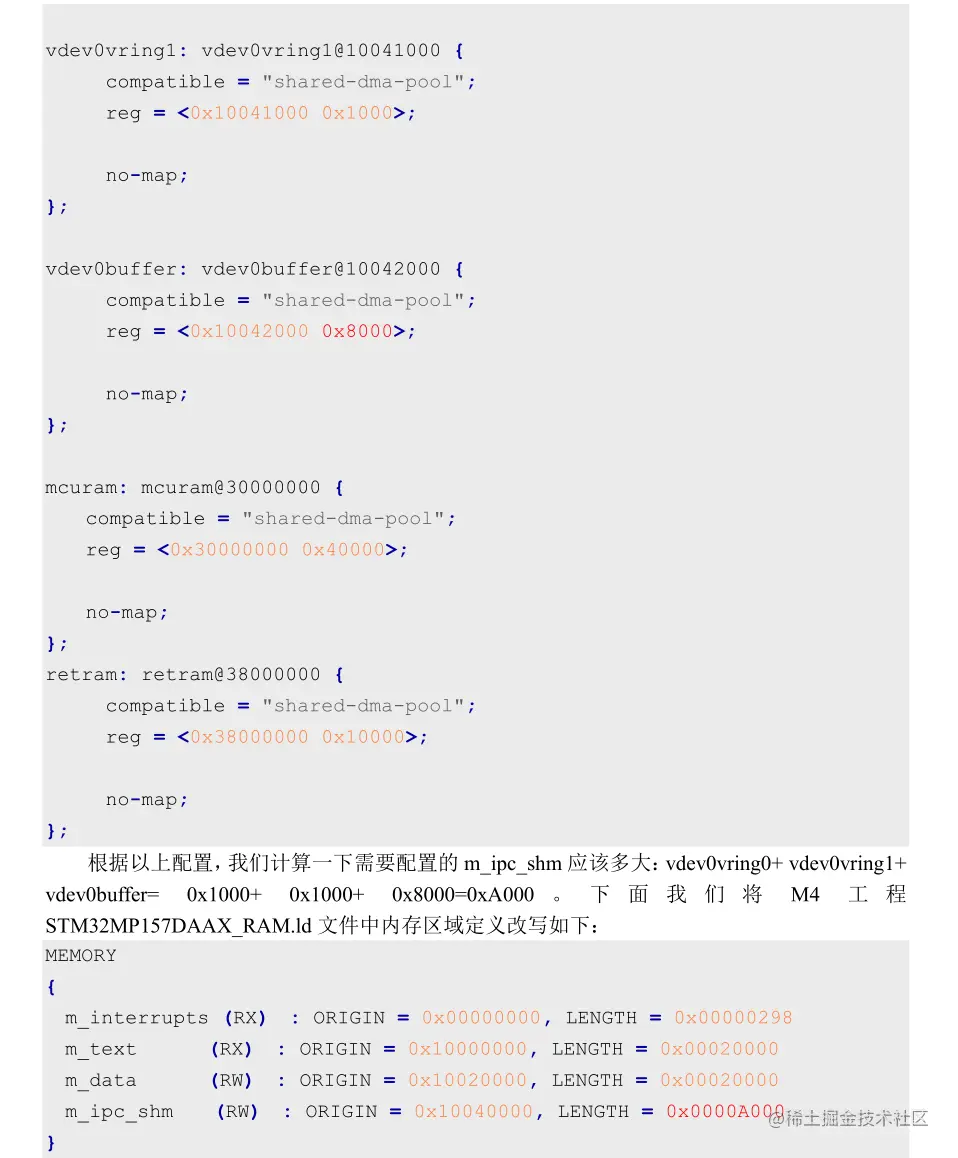

- 前面我们说过，SRAM4在Linux下默认当做了DMA的区域了，如果Linux下不使用DMA，那么可以将 SRAM4 当做其它用途，例如，我们可以将 SRAM4 分配给 M4 使用，对于 SRAM3中未使用的区域，我们也可以将其用作其它功能，假设刚好我们有这个需求，那么，我们可以将以上链接脚本修改如下
- vdev0vring0 配置的地址长度是 0x1000，即 4096 字节
- vdev0vring1 配置的地址长度是 0x1000，即 4096 字节；

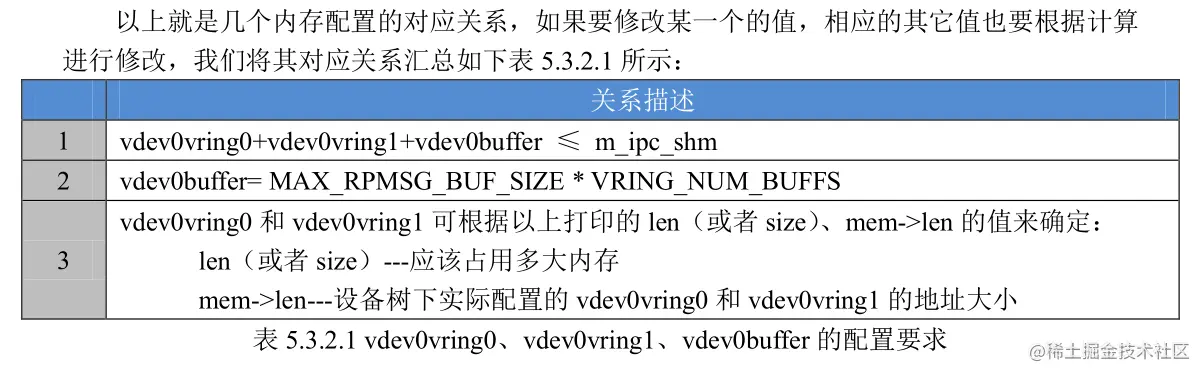

- vdev0buffer 的配置要求
