前言
最近用 ECharts 绘制散点图的时候，有个需求就是能够通过交互来删除散点图中的某些点。在这个删除的过程中，需要弹出框提示，然后再点击按钮选择是否删除，接着就能够更新视图，达到想要的交互效果。
下面是具体的实现。
实现
HTML 和 CSS
整体 HTML 代码:
<body>
<main>
<!-- 绘图容器 -->
<div class="chart"></div>
<!-- 弹出框的结构 -->
<div id="tooltip">
<span>您确定要删除这个点吗?</span>
<div>
<button class="btn">Yes</button>
<button class="btn">No</button>
</div>
</div>
</main>
</body>
CSS 代码：
main {
position: relative;
margin: 0 auto;
}
.chart {
width: 500px;
height: 500px;
}
/* 提示工具 */
#tooltip {
display: none;
width: 200px;
height: 45px;
background-color: gray;
color: #000;
border-radius: 6px;
padding: 5px 0;
text-align: center;
/* 因为弹出框要随鼠标移动，所以这里使用绝对定位 */
position: absolute;
z-index: 1;
}
/* 为了好看，可以添加一个箭头，也可以选择不加，我这里选择在右侧添加箭头 */
#tooltip::after {
content: "";
position: absolute;
border-width: 5px;
border-style: solid;
/* 1. 在工具提示的右侧添加箭头 */
top: 50%;
left: 100%;
margin-top: -5px;
border-color: transparent transparent transparent gray;
/* 2. 在工具提示的左侧添加箭头 */
/*
top: 50%;
right: 100%;
margin-top: -5px;
border-color: transparent gray transparent transparent;
*/
/* 3. 在工具提示的下方添加箭头 */
/*
top: 100%;
left: 50%;
margin-left: -5px;
border-color: gray transparent transparent transparent;
*/
/* 4. 在工具提示的上方添加箭头 */
/*
bottom: 100%;
left: 50%;
margin-left: -5px;
border-color: transparent transparent gray transparent;
*/
}
#tooltip div {
text-align: right;
margin: 0 15px;
}
#tooltip div button {
width: 40px;
height: 22px;
}
JS
接下来就是核心代码了，用来控制弹出框随着鼠标移动显示，这里通过鼠标点击事件来控制弹出框。下面就拿 ECharts 官网上的基础散点图例子来测试了。
let myChart = echarts.init(document.querySelector(".chart"));
let tooltip = document.getElementById("tooltip");
let btns = [...document.getElementsByClassName("btn")];
let delData = []; // 用来保存将要删除的数据
function drawChart(chartName) {
let data = [
[10.0, 8.04, "1"],
[8.07, 6.95, "2"],
[13.0, 7.58, "3"],
[9.05, 8.81, "4"],
[11.0, 8.33, "5"],
[14.0, 7.66, "6"],
[9.15, 7.2, "7"],
[11.5, 7.2, "8"],
[3.03, 4.23, "9"],
[12.2, 7.83, "10"],
[2.02, 4.47, "11"],
[1.05, 3.33, "12"],
[4.05, 4.96, "13"],
[6.03, 7.24, "14"],
[7.08, 5.82, "15"],
[5.02, 5.68, "16"],
];
// 删除点
if (delData.length > 0) {
for (let i = 0; i < delData.length; i++) {
for (let j = 0; j < data.length; j++) {
if (delData[i][2] === data[j][2]) {
data.splice(j, 1);
}
}
}
}
let option = {
tooltip: {},
xAxis: {},
yAxis: {},
series: [
{
symbolSize: 20,
data: data,
type: "scatter",
},
],
};
myChart.setOption(option);
}
drawChart(myChart); // 绘制散点图
// 用户点击散点的交互
myChart.on("click", function (params) {
// console.log(params);
let e = params.event.event;
// 自定义设置弹出框的位置
tooltip.style.left = e.offsetX - 220 + "px";
tooltip.style.top = e.offsetY - 30 + "px";
tooltip.style.display = "block";
// 为提示框中 Yes/No 按钮绑定点击事件
btns.forEach((btn) => {
btn.onclick = (e) => {
// console.log(e);
let str = e.target.innerHTML;
tooltip.style.display = "none";
if (str === "Yes") {
delData.push(params.value);
// 更新散点图
drawChart(myChart);
}
};
});
});
关于clientX/clientY、pageX/pageY 、screenX/screenY、offsetX/offsetY 的区别
跟鼠标位置有关的属性有：clientX/clientY、pageX/pageY、screenX/screenY、offsetX/offsetY等。它们的区别是：
clientX/clientY: 鼠标位置 距离当前浏览器可视区域左上角的x/y坐标，它会随着滚动条而变动。pageX/pageY: 鼠标位置 距离当前浏览器内容区域左上角的x/y坐标，它不会随着滚动条而变动。screenX/screenY: 鼠标位置 距离电脑屏幕左上角的x/y坐标。offsetX/offsetY: 鼠标位置 相对于带有定位的父盒子的x/y坐标。
效果展示
最后，用户通过点击散点图中的散点可以实现弹出框显示，然后通过点击按钮完成是否删除散点。

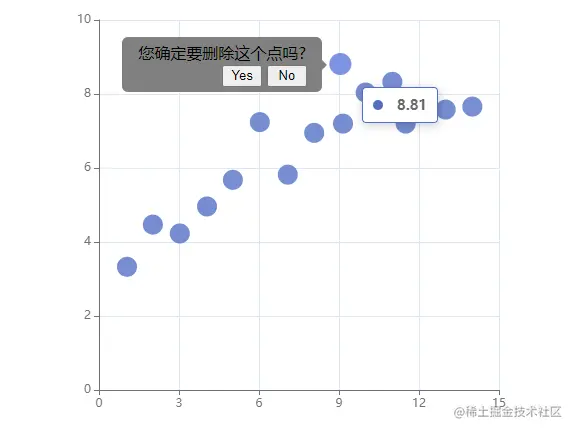

删除前

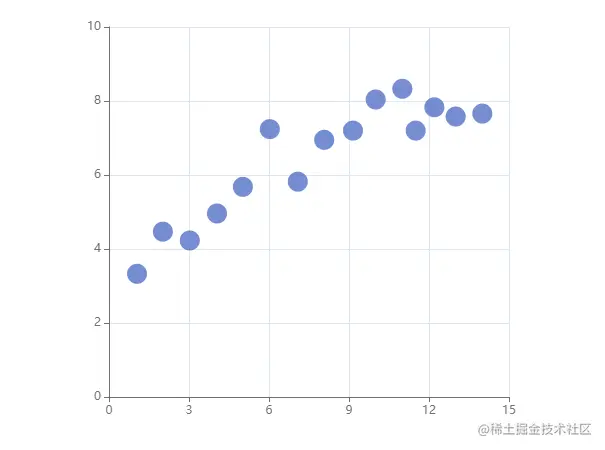

删除后
可以看到已经大致能够实现刚开始的需求了😀。
结束
上面代码是我实践过了的，没什么问题后才放上来的，如果有哪里还有问题，可以评论交流哈！
如果文章哪里表述有问题，欢迎大家评论指正。如果觉得不错，就点个👍吧！谢谢大家了！！！
