这是我参与「第三届青训营 -后端场」笔记创作活动的的第16篇笔记， 本文主要介绍了几种常见的消息队列。
消息队列相关案例
案例一 系统崩溃
解决方案：解耦
案例二：服务能力有限
订单服务同时只能处理10个订单请求
解决方案：削峰
案例三 链路耗时长尾
最后一步通知商家特别慢
解决方案：异步

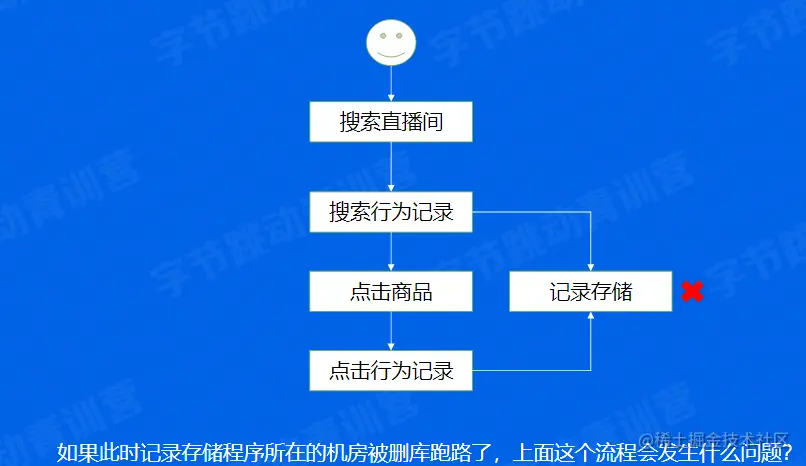

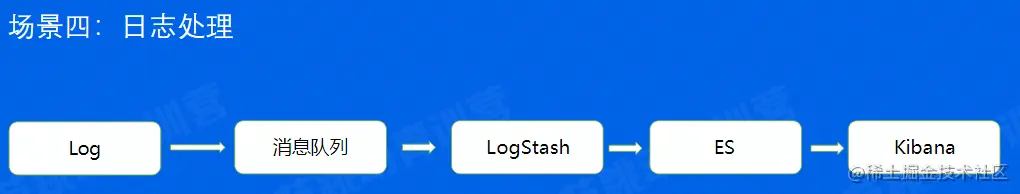

案例四 日志存储
有服务器坏掉了，本地日志都丢了
解决方案：日志处理
消息队列简介
消息队列（MQ），指保存消息的一个容器，本质是个队列。但这个队列呢，需要支持高吞吐，高并发，并且高可用。

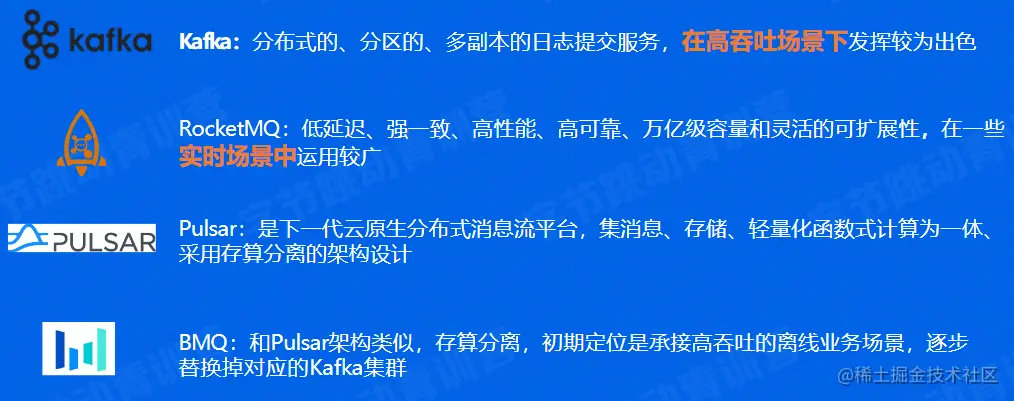

业界消息队列对比
消息队列Kafka
适用场景
如何使用Kafka
基本概念
- Topic：逻辑队列，不同 Topic 可以建立不同的 Topic
- Cluster：物理集群，每个集群中可以建立多个不同的 Topic
- Producer：生产者，负责将业务消息发送到 Topic 中
- Consumer：消费者，负责消费 Topic 中的消息
- ConsumerGroup：消费者组，不同组 Consumer 消费进度互不干涉

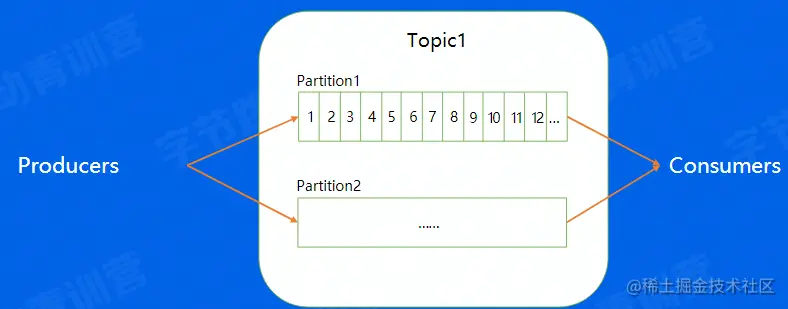

每个 Topic 可以划分多个分区（每个 Topic 至少有一个分区），同一 Topic 下的不同分区包含的消息是不同的。每个消息在被添加到分区时，都会被分配一个 offset，它是消息在此分区中的唯一编号，Kafka 通过 offset 保证消息在分区内的顺序，offset 的顺序不跨分区，即 Kafka 只保证在同一个分区内的消息是有序的
Offset
Offset : 消息在 partition 内的相对位置信息，可以理解为唯一ID，在 partition 内部严格递增。
对于每个Partition来说，每一条消息都有一个唯一的Offset，消息在partition内的相对位置信息，并且严格递增
Replica
每个分片有多个 Replica，Leader Replica 将会从 ISR 中选出
- Replica:分片的副本,分布在不同的机器上,可用来容灾, Leader对外服务,Follower异步去拉取leader的数据进行一个同步,如果leader挂掉了,可以将Follower提升成leader再对外进行服务
- ISR:意思是同步中的副本,对于Follower来说,始终和leader是有一定差距的 ,但当这个差距比较小的时候,我们就可以将这个follower副本加入到ISR中,不在ISR中的副本是不允许提升成Leader的
数据复制

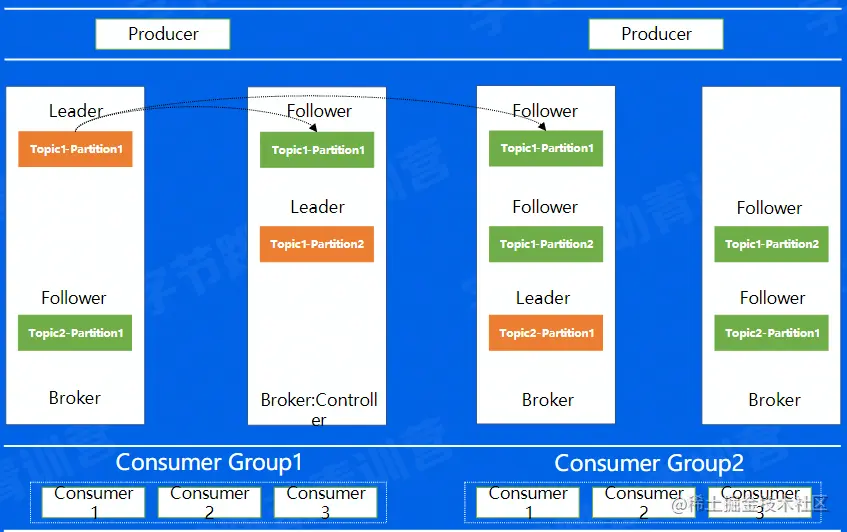

上面这幅图代表着Kafka中副本的分布图。
- 图中Broker代表每一个Kafka的节点,所有的Broker节点最终组成了一个集群。
- 图中整个集群,包含了4个Broker机器节点,集群有两个Topic, 分别是Topic1和Topic2, Topic1,有两个分片,Topic2有1个分片,每个分片都是三副本的状态。
- 这里中间有一个Broker同时也扮演了Controller的角色 ,Controller是整个集群的大脑,负麦对副本和Broker进行分配
Kafka架构
而在集群的基础上 ,还有一个模块是ZooKeeper,这个模块其实是存储了集群的元数据信息,比如副本的分配信息等等,Controller计算好的方案都会放到这个地方

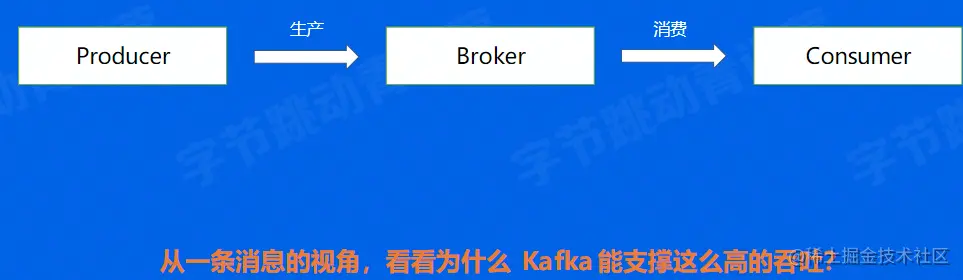

一条消息的自述
思考：如果发送一条消息，等到其成功后再发一条会有什么问题？
Producer
批量发送
思考题：如果消息量很大，网络带宽不够用，如何解决？
数据压缩
通过压缩，减少消息大小，目前支持Snappy、Gzip、LZ4、ZSTD压缩算法
Broker
数据的存储
如何存储到磁盘？
消息文件结构
每一个broker中，散步着不同的消息分片
数据路径：/Topic/Partition/Segment/(log | index | timeindex | …)
磁盘结构
移动磁头找到对应磁道，磁盘转动，找到对应扇区，最后写入。寻道成本比较高，因此顺序写可以减少寻道所带来的时间成本。
顺序写
采用顺序写的方式进行写入，以提高写入效率
如何找到消息
Consumer 通过发送 FetchRequest 请求消息数据，Broker 会将指定 Offset 处的消息，按照时间窗口和消息大小窗口发送给 Consumer，寻找数据这个细节是如何做到的呢？
偏移量索引文件
目标：寻找 offset = 28
文件名是第一条消息的offset
二分找到小于目标 offset 的最大文件。对应的消息就在这个文件里面
二分找到小于目标offset的最大索引位置，在通过寻找 offset 的方式找到对应的batch，然后找到对应的数据
传统数据拷贝
必须通过系统调用拷贝数据
零拷贝
broker发送给consumer，用到了sendfile系统调用，从磁盘把数据读到内核空间之后，内核空间可以把数据直接转到socket buffer进行网络发送，减少了三次数据拷贝
Producer生产的数据持久化到broker，采用mmap文件映射，实现顺序的快速写入
Consumer
消息的接收端
\

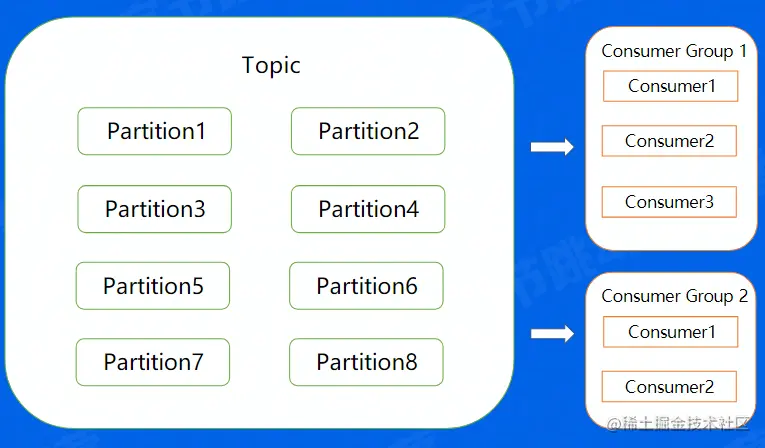

对于一个ConsumerGroup来说,多个分片可以并发的消费,这样可以大大提高消费的效率，但需要解决的问题是,Consumer和Partition的分配问题,也就是对于每一个Partition来讲，该由哪一个Consumer来消费的问题。对于这个问题,我们一般有两种解决方法,手动分配和自动分配
如何解决 Partition 在 Consumer Group 中的分配问题？
Consumer Low Level
通过手动进行分配，哪一个 Consumer消费哪一个 Partition 完全由业务来决定
好处：启动快，启动的时候就知道自己去消费那个消费方式
思考一下，这种方式的缺点是什么？
- 如果consumer3挂掉了，partition7,8就不会被消费了
- 新增partition时，也只能停机重新分配
Consumer High Level
就是自动分配的方式，在Broker集群中，对于每一个不同的Consumer Group来说 ，都会选取一台Broker当做Coordinator（统筹者），Coordinator的作用就是帮助Consumer Group进行分片的分配，也叫分片rebalance，如果Consumer Group中有发生宕机,或者有新的Consumer加入,整个Partition和Consumer都会重新进行分配来达到一个稳定的消费状态。
Consumer Rebalance
- group中的consumer随机找broker 发送FindCoodinatorRequest请求，他们会返回自己的协调者是谁
- 告诉协调者要加入这个组中 发送JoinGroupRequest请求，会从当前的consumer中选取一台作为leader，leader来计算分配策略
- 返回leader（一般是第一台机器）
- leader发送SyncGroupRequest请求给Broker，其中包含分配方案
- 每个consumer间隔一定时间给broker发送心跳
\
小结： 刚刚总共讲了哪一些可以帮助Kafka提高吞吐或者稳定性的功能？
- Producer：批量发送、数据压缩
- Broker：顺序写，消息索引，零拷贝
- Consumer：Rebalance
Kafka 数据复制的问题
对于Kafka来说,每一个Broker上都有不同topic分区的不同副本,而每一个副本,会将其数据存储到该Kafka节点上面,对于不同的节点之间,通过副本直接的数据复制,来保证数据的最终一致性,与集群的高可用。
Kafka重启操作

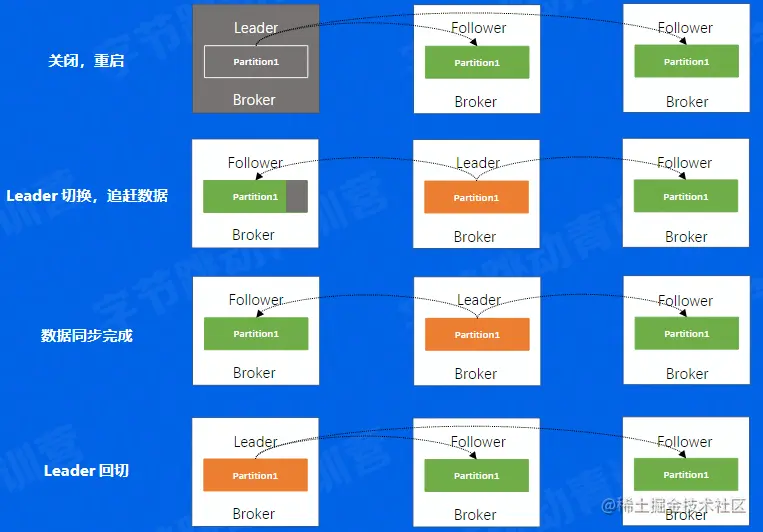

举个例子来说,如果我们对一个机器进行重启。首先,我们会关闭一个Broker,.此时如果该Broker上存在副本Leader,.那么该副本将发生Leader切换,切换到其他节点上面并且在SR中的Follower副本,可以看到图中是切换到了第二个Broker.上面
而此时,因为数据在不断的写入,对于刚刚关闭重启的Broker来说,和新Leader之间一定会存在数据的滞后,此时这个Broker会追赶数据,重新加入到ISR当中
当数据追赶完成之后,我们需要回切leader,,这一步叫做prefer leader,这一步的目的是为了避免,在一个集群长期运行后,所有的leader都分布在少数节点上,导致数据的不均衡
通过上面的一个流程分析,我们可以发现对于一个Breaker的重启来说,需要进行数据复制,所以时间成本会比较大,比如一个节点重启需要10分钟,一个集群有1000个节点,如果该集群需要重启升级,则需要10000分钟,那差不多就是一个星期,这样的时间成本是非常大的。
可以不可以并发多台重启？不可以。在一个两副本的集群（一个follower）中, 重启了两台机器,对某一分片来讲,可能两个分片都在这台机器上面,则会导致该集群处于不可用的状态。这是更不接受的。
Kafka替换，扩容，缩容
和重启相似，但是可能要追的数据更多

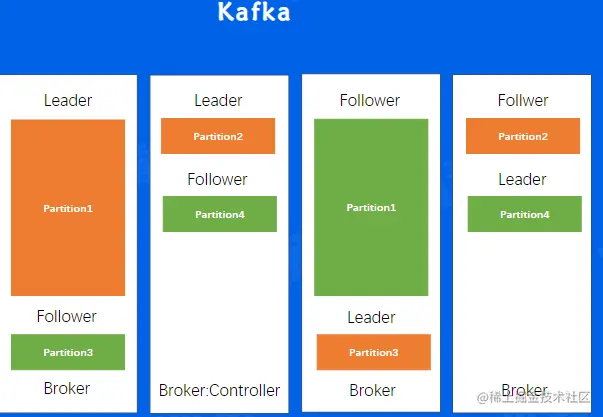

Kafka-负载不均衡
partition1数据多，可以把partition3迁移到2号broker，但是这样因为要迁移又多了新的io问题
- 为了解决io问题，牵扯出另一个io问题
Kafka问题总结
- 运维成本高
-
- 因为有数据复制问题
- 对于负载不均衡的场景，解决方案复杂
-
- 需要有一个较复杂的方案进行数据迁移，权衡IO升高的问题
- 没有自己的缓存，完全依赖 Page Cache
- Controller 和 Coordinator和Broker 在同一进程中，大量 IO会造成其性能下降
-
- Broker承载了大量的IO，会导致Controller和Coordinator性能下降
消息队列BMQ
介绍
兼容 Kafka 协议，存算分离，云原生消息队列
- 加了Proxy Cluster和 Broker Cluster
- Controller和Coordinator分离出来
- Proxy和Broker无状态
Producer->Consumer->Proxy->Broker->HDFS->Controller->Coordinator->Meta
运维操作对比
实际上对于所有节点变更的操作,都仅仅只是集群元数据的变化,通常情况下都能秒级完成,而真正的数据已经移到下层分布式文件存储去了,所以运维操作不需要额外关心数据复制所带来的时间成本
HDFS 写文件流程
通过前面的介绍,我们知道了,同一个副本是由多个segment组成,我们来看看BMQ对于单个文件写入的机制是怎么样的，首先客户端写入前会选择一定数量的DataNode,这个数量是副本数,然后将一个文件写入到这三个节点上,切换到下一个segment之后,又会重新选择三个节点进行写入。这样一来,对于单个副本的所有segment来讲,会随机的分配到分布式文件系统的整个集群中
BMQ 文件结构
- 对于Kafka分片数据的写入,是通过先在Leader.上面写好文件,然后同步到Follower上,所以对于同一个副本的所有Segment都在同一台机器上面。就会存在之前我们所说到的单分片过大导致负裁不均衡的问题。
- 但在BMQ集群中 ,因为对于单个副本来讲,是随机分配到不同的节点上面的,因此不会存在Kafka的负裁不均问题
Broker-Partition 状态机
其实对于写入的逻辑来说,我们还有一个状态机的机制,用来保证不会出现同一个分片在两个Broker上同时启动的情沉,另外也能够保证一个分片的正常运行。
首先,Controller做好分片的分配之后,如果在该Broker分配到了Broker,首先会start这个分片,然后进入Recover状态,这个状态主要有两个目的：获取分片写入权利,也,就是说,对于hdfs来讲,只会允许我一个分片进行写入,只有拿到这个权利的分片我才能写入,第二个目的是如果上次分片是异常中断的,没有进行save checkpoint,这里会重新进行一次saveheckpoint,然后就进入了正常的写流程状态,创建文件,写入数据,到一定大小之后又开始建立新的文件进行写入。
Broker-写文件流程
数据校验: CRC,参数是否合法
校验完成后,会把数据放入Buffer中
通过一个异步的Write Thread线程将数据最终写入到底层的存储系统当中
这里有一个地方需要注意一下,就是对于业务的写入来说,可以配置返回方式,可以在写完缓存之后直接返回,另外我也可以数据真正写入存储系统后再返回,对于这两个来说前者损失了数据的可靠性,带来了吞吐性能的优势,因为只写入内存是比较快的,但如果在下一次flush前发生宕机了,这个时候数据就有可能丢失了,后者的话,因为数据已经写入了存储系统,这个时候也不需要担心数据丢失,相应的来说吞吐就会小一些
我们再来看看Thread的具体逻辑,首先会将Buffer中的数据取出来,调用底层写入逻辑,在一定的时间周期上去flush, flush完成后开始建立Index,也就是offsetatimestamp对于消息具体位置的映射关系
Index建立好以后,会save一次checkpoint,也就表示, checkpoint后的数据是可以被消费的辣,我们想一下,如果没有checkpoint的情况下会发生什么问题,如果flush完成之后宏机,index还没有建立,这个数据是不应该被消费的
最后当文件到达一定大小之后,需要建立一个新的segment文件来写入
Broker-写文件 Failover

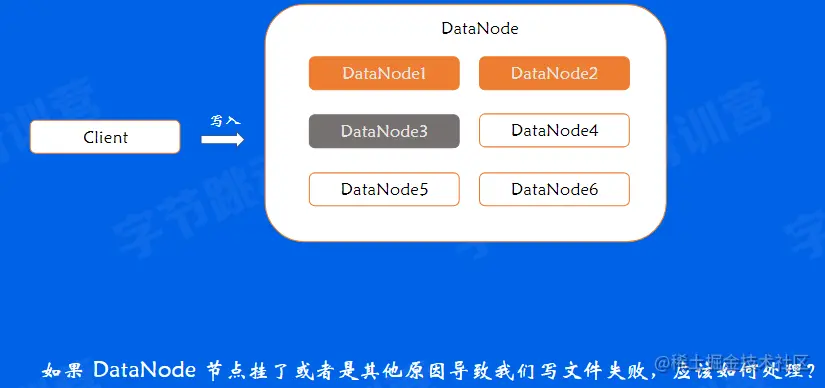

我们之前说到了,建立一个新的文件,会随机挑选与副本数量相当的数据节点进行写入,那如果此时我们挑选节点中有一个出现了问题,导致不能正常写入了，我们应该怎么处理,是需要在这里等着这个节点恢复吗,当然不行,谁知道这个节点什么恢复,既然你不行,就把你换了,可以重新找正常的节点创建新的文件进行写入,这样也就保证了我们写入的可用性
Proxy

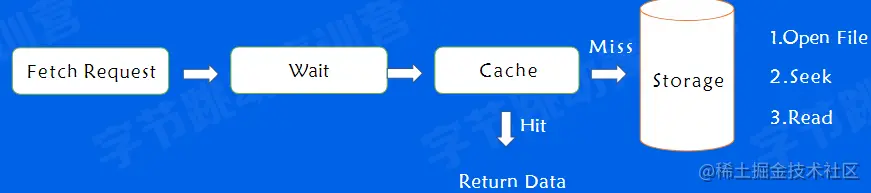

首先Consumer发送一个Fetch Request, 然后会有一个Wait流程,那么他的作用是什么呢,
想象一个Topic, 如果一直没有数据写入,那么,此时consumer就会一直发送Fetch Request,如果Consumer数量过多,BMQ的server端是打不住这个请求的
因此,我们设置了一个等待机制,如果没有fetch到指定大小的数据,那么proxy会等待指定的时间,再返回给用户侧,这样也就降低了fetch请求的10次数,经过我们的wait流程后,我们会到我们的Cache里面去找到是否有存在我们想要的数据,如果有直接返回,如果没有，再开始去存储系统当中寻找,
首先会Open这个文件,然后通过Index找到数据所在的具体位置,从这个位置开始读取数据
多机房部署
为什么需要多机房部署，其实对于一个高可用的服务,除了要防止单机故障所带来的的影响意外,也要防止机房级故障所带来的影响,比如机房断电,机房之间网络故障等等。那我们来看看BMQ的多机房部器是怎么做的 Proxy-> Broker -> Meta -> HDFS
BMQ-高级特性

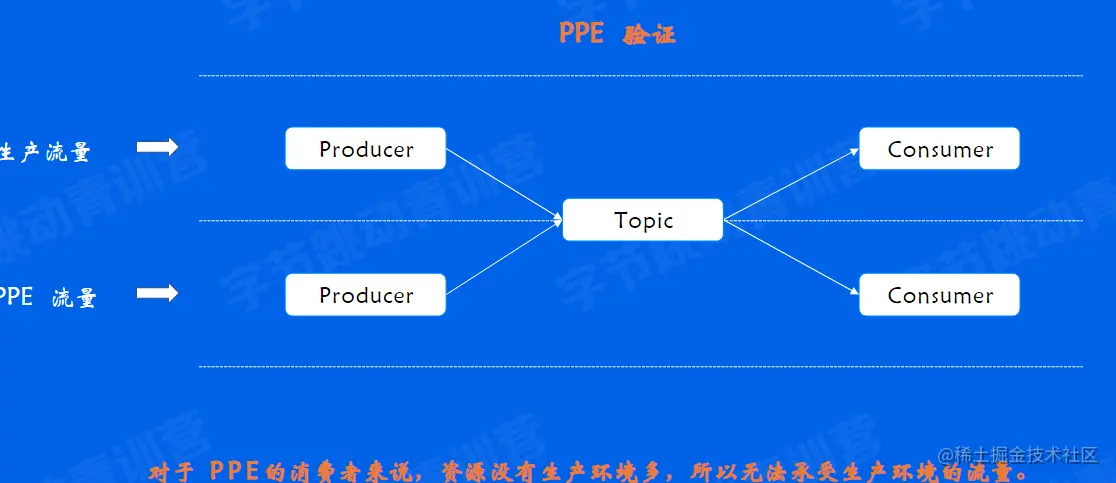

泳道消息

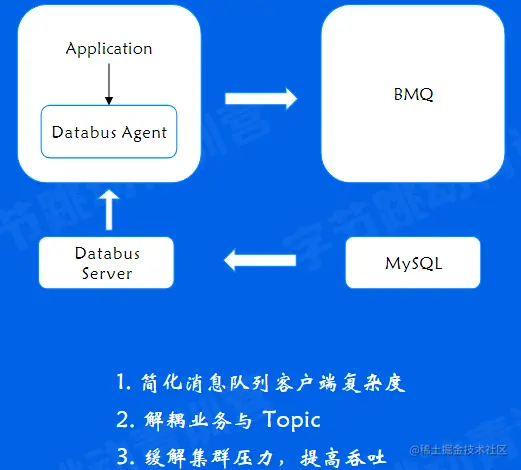

Databus
Mirror
思考一下，我们是否可以通过多机房部署的方式，解决跨 Region 读写的问题？
使用 Mirror 通过最终一致的方式，解决跨 Region 读写问题。
Index

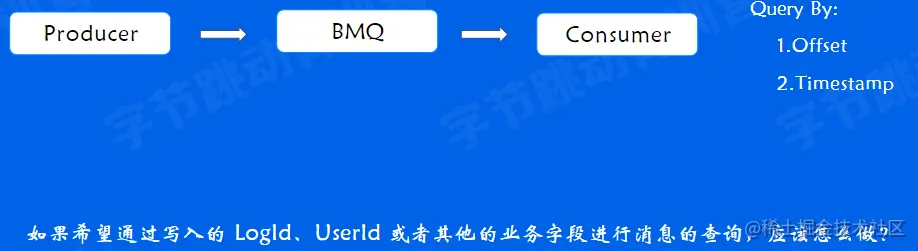

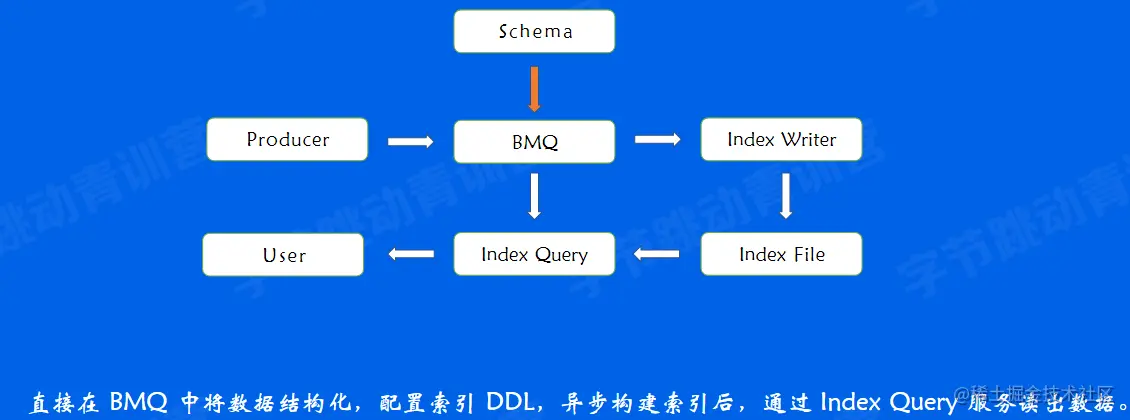

如果希望通过写入的 LogId、UserId 或者其他的业务字段进行消息的查询，应该怎么做？
直接在 BMQ 中将数据结构化，配置索引 DDL，异步构建索引后，通过 Index Query 服务读出数据。
Parquet

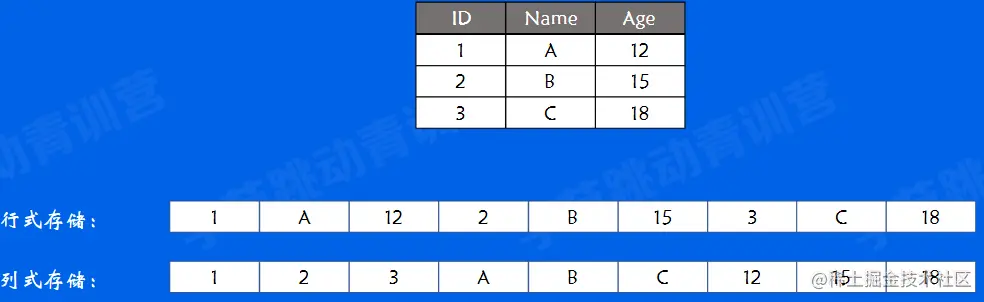

Apache Parquet是Hadoop生态圈中一种新型列式存储格式，它可以兼容 Hadoop 生态圈中大多数计算框架(Hadoop、Spark等)，被多种查询引擎支持(Hive、Impala、Drill等)。
直接在 BMQ 中将数据结构化，通过 Parquet Engine，可以使用不同的方式构建 Parquet格式文件。
小结
-
BMQ 的架构模型（解决 Kafka 存在的问题）
-
BMQ 读写流程（Failover 机制，写入状态机）
-
BMQ 高级特性（泳道、Databus、Mirror、Index、Parquet）
消息队列- RocketMQ
使用场景
例如，针对电商业务线，其业务涉及广泛，如注册、订单、库存、物流等；同时，也会涉及许多业务峰值时刻，如秒杀活动、周年庆、定期特惠等

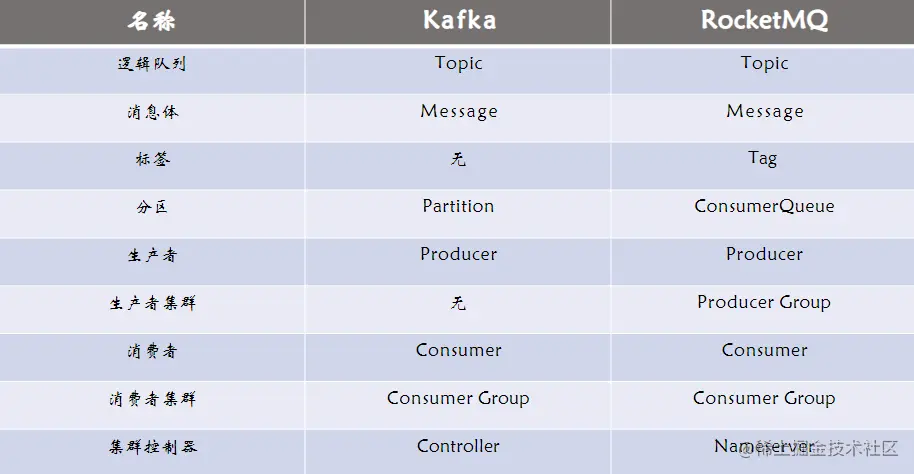

RocketMQ 基本概念
- 多了一个tag标签，在topic下面做进一步区分
- 分区，ConsumerQueue
- 多了一个生产者Producer Group
- 集群控制器：NameServer

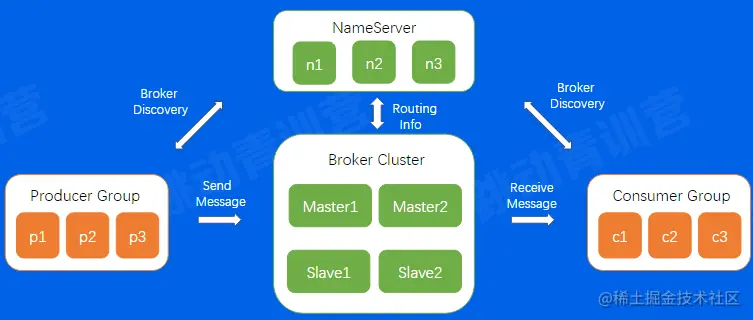

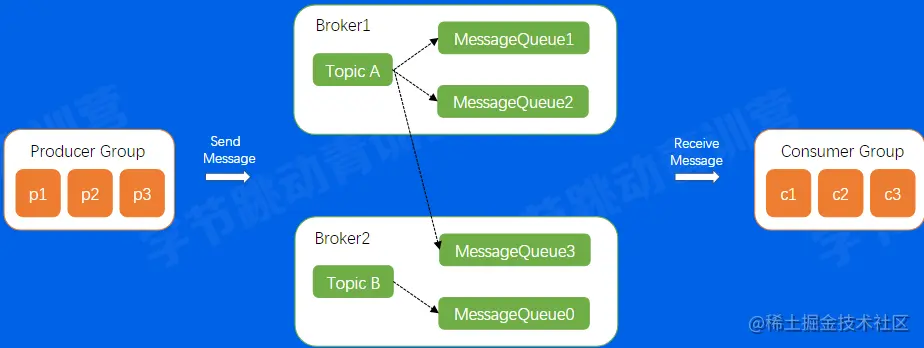

RocketMQ 架构
- leader和follower是上升到了机器层，整个broker都是leader或者follower
存储模型
接下来我们来看看RocketMQ消息的存储模型,对于一个Broker来说所有的消息的会append到一个Commit Log上面,然后按照不同的Queue, 重新Dispatch到不同的Consumer中,这样Consumer就可以按照Queue进行拉取消费,但需要注意的是,这里的Consumer Queue所存储的并不是真实的数据,真实的数据其实只存在Commit Log中,这里存的仅仅是这个Queue所有消息在Commit Log上面的位置,相当于是这个Queue的一个密集索引
RocketMQ-高级特性

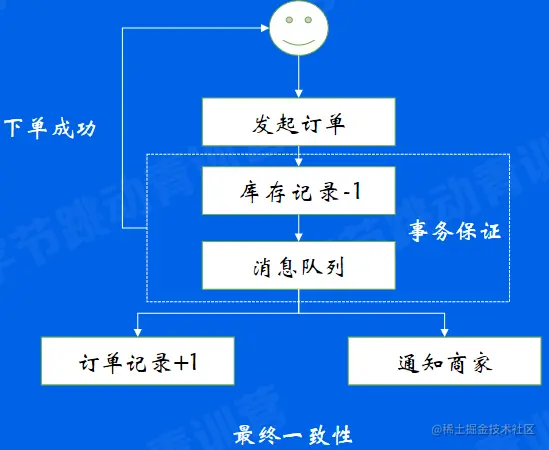

事务场景
事务消息（两阶段提交）
- 1-2：正常生产
- 3：执行本地事务逻辑
- 4：生产者执行事务提交或者回滚
- 5：如果miss了4个确认，回查
- 6：查看本地事务状态
- 7：基于6的结果，提交或者回滚
延迟发送
延迟消息
处理失败：消费重试和死信队列
图片有误，最后超过重试次数之后会发送到死信队列
小结
-
RocketMQ 的基本概念（Queue，Tag）
-
RocketMQ 的底层原理（架构模型、存储模型）
-
RocketMQ 的高级特性（事务消息、重试和死信队列，延迟队列）
