three.js 内置几何体课件地址: https://github.com/buglas/threejs-lesson

课件地址: github.com/buglas/thre…

three.js 的内置几何体大致可分成以下几类：

二维几何体
- PlaneGeometry 矩形平面
- CircleGeometry 圆形平面
- RingGeometry 圆环平面
- ShapeGeometry 二维图形
三维几何体
- BoxGeometry 立方体
- TetrahedronGeometry 四面体
- OctahedronGeometry 八面体
- DodecahedronGeometry 十二面体
- IcosahedronGeometry 二十面体
- PolyhedronGeometry 多面体
- SphereGeometry 球体
- ConeGeometry 圆锥
- CylinderGeometry 圆柱
- TorusGeometry 三维圆环
- TorusKnotGeometry 扭结
路径合成几何体
- TubeGeometry 管道
- LatheGeometry 车削
- ExtrudeGeometry 挤压
线性几何体
- WireframeGeometry 网格几何体
- EdgesGeometry 边缘几何体

接下来，咱们详细说一下其绘制方法。

1-1-二维几何体

PlaneGeometry 矩形平面

PlaneGeometry(width : Float, height : Float, widthSegments : Integer, heightSegments : Integer)

width — 平面沿着X轴的宽度。默认值是1。
height — 平面沿着Y轴的高度。默认值是1。
widthSegments — （可选）平面的宽度分段数，默认值是1。
heightSegments — （可选）平面的高度分段数，默认值是1。

代码实例：

1.先参照上一篇的项目架构一个一个react+ts 项目，详情参见源码。

2.建立一个Stage对象，把渲染器、场景、相机、轨道控制器和响应式布局都封装进去。这样在写例子的时候会比较方便、整洁。

src/component/Stage.ts

import { PerspectiveCamera, Scene, WebGLRenderer } from "three";
import { OrbitControls } from "three/examples/jsm/controls/OrbitControls";

export default class Stage {
  // 渲染器
  renderer: WebGLRenderer;
  // 场景
  scene: Scene;
  // 相机
  camera: PerspectiveCamera;
  // 轨道控制器
  controls: OrbitControls;
  // 渲染之前
  beforeRender = (time: number = 0) => {};

  // 初始化场景
  constructor(x: number = 0, y: number = 0, z: number = 12) {
    this.scene = new Scene();
    this.renderer = new WebGLRenderer({ antialias: true });
    const { clientWidth, clientHeight } = this.renderer.domElement;
    this.renderer.setSize(clientWidth * devicePixelRatio, clientHeight * devicePixelRatio, false);
    this.camera = new PerspectiveCamera(45, clientWidth / clientHeight, 0.1, 1000);
    this.camera.position.set(x, y, z);
    this.camera.lookAt(0, 0, 0);
    this.controls = new OrbitControls(this.camera, this.renderer.domElement);
  }

  // 响应式布局
  responsive() {
    const { renderer, camera } = this;
    if (this.resizeRendererToDisplaySize(renderer)) {
      const { clientWidth, clientHeight } = renderer.domElement;
      camera.aspect = clientWidth / clientHeight;
      camera.updateProjectionMatrix();
    }
  }

  // 重置渲染尺寸
  resizeRendererToDisplaySize(renderer: WebGLRenderer): boolean {
    const { width, height, clientWidth, clientHeight } = renderer.domElement;
    const [w, h] = [clientWidth * devicePixelRatio, clientHeight * devicePixelRatio];
    const needResize = width !== w || height !== h;
    if (needResize) {
      renderer.setSize(w, h, false);
    }
    return needResize;
  }

  // 连续渲染
  animate(time = 0) {
    this.responsive();
    this.beforeRender(time);
    this.renderer.render(this.scene, this.camera);
    requestAnimationFrame((time) => {
      this.animate(time);
    });
  }
}

3.绘制矩形平面。

src/component/Plane.ts

import React, { useRef, useEffect } from "react";
import {
  Mesh,
  MeshBasicMaterial,
  MeshNormalMaterial,
  PlaneGeometry,
} from "three";
import Stage from "../component/Stage";
import "./fullScreen.css";

const stage = new Stage();
const { scene, renderer } = stage;

const geometry = new PlaneGeometry();

{
  const material = new MeshNormalMaterial({
    polygonOffset: true,
    polygonOffsetFactor: 1,
    polygonOffsetUnits: 1,
  });
  const mesh = new Mesh(geometry, material);
  scene.add(mesh);
}
{
  const material = new MeshBasicMaterial({
    wireframe: true,
  });
  const mesh = new Mesh(geometry, material);
  scene.add(mesh);
}

const Plane: React.FC = (): JSX.Element => {
  const divRef = useRef<HTMLDivElement>(null);
  useEffect(() => {
    const { current } = divRef;
    if (current) {
      current.innerHTML = "";
      current.append(renderer.domElement);
      stage.animate();
    }
  }, []);
  return <div ref={divRef} className="canvasWrapper"></div>;
};

export default Plane;

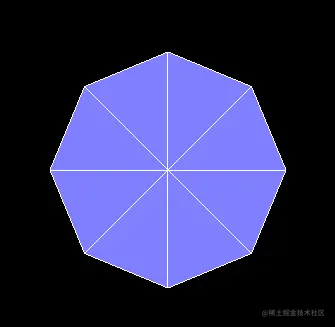

CircleGeometry 圆形平面

CircleGeometry(radius : Float, segments : Integer, thetaStart : Float, thetaLength : Float)

radius — 圆形的半径，默认值为1
segments — 分段（三角面）的数量，最小值为3，默认值为8。
thetaStart — 第一个分段的起始角度，默认为0。（three o'clock position）
thetaLength — 圆形扇区的中心角，通常被称为“θ”（西塔）。默认值是2*Pi，这使其成为一个完整的圆。

RingGeometry 圆环平面

RingGeometry(innerRadius : Float, outerRadius : Float, thetaSegments : Integer, phiSegments : Integer, thetaStart : Float, thetaLength : Float)

innerRadius — 内部半径，默认值为0.5。
outerRadius — 外部半径，默认值为1。
thetaSegments — 圆环的分段数。这个值越大，圆环就越圆。最小值为3，默认值为8。
phiSegments — 最小值为1，默认值为8。
thetaStart — 起始角度，默认值为0。
thetaLength — 圆心角，默认值为Math.PI * 2。

ShapeGeometry 二维图形

ShapeGeometry(shapes : Array, curveSegments : Integer)

shapes — 一个单独的shape，或者一个包含形状的Array。
curveSegments - Integer - 每一个形状的分段数，默认值为12。

代码示例：

const shape = new Shape();
shape.moveTo(0, 0);
shape.bezierCurveTo(1, 1, -1, 1, 0, 0);
const geometry = new ShapeGeometry(shape);

效果如下：

1-2-三维几何体

BoxGeometry 立方体

BoxGeometry(width : Float, height : Float, depth : Float, widthSegments : Integer, heightSegments : Integer, depthSegments : Integer)

width — X轴上面的宽度，默认值为1。
height — Y轴上面的高度，默认值为1。
depth — Z轴上面的深度，默认值为1。
widthSegments — （可选）宽度的分段数，默认值是1。
heightSegments — （可选）高度的分段数，默认值是1。
depthSegments — （可选）深度的分段数，默认值是1。

TetrahedronGeometry 四面体

TetrahedronGeometry(radius : Float, detail : Integer)

radius — 四面体的半径，默认值为1。
detail — 默认值为0。将这个值设为一个大于0的数将会为它增加一些顶点，使其不再是一个四面体。

OctahedronGeometry 八面体

OctahedronGeometry(radius : Float, detail : Integer)

radius — 八面体的半径，默认值为1。
detail — 默认值为0，将这个值设为一个大于0的数将会为它增加一些顶点，使其不再是一个八面体。

DodecahedronGeometry 十二面体

DodecahedronGeometry(radius : Float, detail : Integer)

radius — 十二面体的半径，默认值为1。
detail — 默认值为0。将这个值设为一个大于0的数将会为它增加一些顶点，使其不再是一个十二面体。

IcosahedronGeometry 二十面体

IcosahedronGeometry(radius : Float, detail : Integer)

radius — 二十面体的半径，默认为1。
detail — 默认值为0。将这个值设为一个大于0的数将会为它增加一些顶点，使其不再是一个二十面体。当这个值大于1的时候，实际上它将变成一个球体。

PolyhedronGeometry 多面体

PolyhedronGeometry(vertices : Array, indices : Array, radius : Float, detail : Integer

vertices — 一个顶点Array（数组）：[1,1,1, -1,-1,-1, ... ]。
indices — 一个构成面的索引Array（数组）， [0,1,2, 2,3,0, ... ]。
radius — Float - 最终形状的半径。
detail — Integer - 将对这个几何体细分多少个级别。细节越多，形状就越平滑。

代码示例：

const geometry = new PolyhedronGeometry(
  [-1, -1, -1, 1, -1, -1, 1, 1, -1, -1, 1, -1, -1, -1, 1, 1, -1, 1, 1, 1, 1, -1, 1, 1],
  [2, 1, 0, 0, 3, 2, 0, 4, 7, 7, 3, 0, 0, 1, 5, 5, 4, 0, 1, 2, 6, 6, 5, 1, 2, 3, 7, 7, 6, 2, 4, 5, 6, 6, 7, 4],
  1,
  1
);

效果如下：

SphereGeometry 球体

SphereGeometry(radius : Float, widthSegments : Integer, heightSegments : Integer, phiStart : Float, phiLength : Float, thetaStart : Float, thetaLength : Float)

radius — 球体半径，默认为1。
widthSegments — 水平分段数（沿着经线分段），最小值为3，默认值为32。
heightSegments — 垂直分段数（沿着纬线分段），最小值为2，默认值为16。
phiStart — 指定水平（经线）起始角度，默认值为0。。
phiLength — 指定水平（经线）扫描角度的大小，默认值为 Math.PI * 2。
thetaStart — 指定垂直（纬线）起始角度，默认值为0。
thetaLength — 指定垂直（纬线）扫描角度大小，默认值为 Math.PI。

该几何体是通过扫描并计算围绕着Y轴（水平扫描）和X轴（垂直扫描）的顶点来创建的。

因此，我们可以通过为phiStart，phiLength，thetaStart和thetaLength属性对球体进行切片。

ConeGeometry 圆锥

ConeGeometry(radius : Float, height : Float, radialSegments : Integer, heightSegments : Integer, openEnded : Boolean, thetaStart : Float, thetaLength : Float)

radius — 圆锥底部的半径，默认值为1。
height — 圆锥的高度，默认值为1。
radialSegments — 圆锥侧面周围的分段数，默认为8。
heightSegments — 圆锥侧面沿着其高度的分段数，默认值为1。
openEnded — 一个Boolean值，指明该圆锥的底面是开放的还是封顶的。默认值为false，即其底面默认是封顶的。
thetaStart — 第一个分段的起始角度，默认为0。（three o'clock position）
thetaLength — 圆锥底面圆扇区的中心角，通常被称为“θ”（西塔）。默认值是2*Pi，这使其成为一个完整的圆锥。

CylinderGeometry 圆柱

CylinderGeometry(radiusTop : Float, radiusBottom : Float, height : Float, radialSegments : Integer, heightSegments : Integer, openEnded : Boolean, thetaStart : Float, thetaLength : Float)

radiusTop — 圆柱的顶部半径，默认值是1。
radiusBottom — 圆柱的底部半径，默认值是1。
height — 圆柱的高度，默认值是1。
radialSegments — 圆柱侧面周围的分段数，默认为8。
heightSegments — 圆柱侧面沿着其高度的分段数，默认值为1。
openEnded — 一个Boolean值，表示该圆柱的底面和顶面是否开放。默认值为false，即闭合。
thetaStart — 第一个分段的起始角度，默认为0。（three o'clock position）
thetaLength — 圆柱底面圆扇区的中心角，通常被称为“θ”（西塔）。默认值是2*Pi，这使其成为一个完整的圆柱。

TorusGeometry 三维圆环

TorusGeometry(radius : Float, tube : Float, radialSegments : Integer, tubularSegments : Integer, arc : Float)

radius - 环面的半径，从环面的中心到管道横截面的中心。默认值是1。
tube — 管道的半径，默认值为0.4。
radialSegments — 管道横截面的分段数，默认值为8。
tubularSegments —圆环x的分段数，默认值为6。
arc — 圆环的圆心角（单位是弧度），默认值为Math.PI * 2。

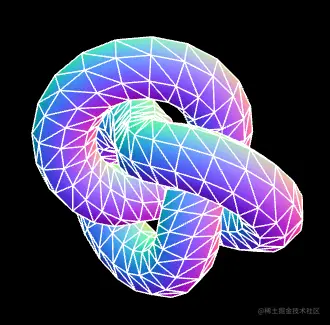

TorusKnotGeometry 扭结

TorusKnotGeometry(radius : Float, tube : Float, tubularSegments : Integer, radialSegments : Integer, p : Integer, q : Integer)

radius - 圆环的半径，默认值为1。

tube — 管道的半径，默认值为0.4。

tubularSegments — 扭结线的分段数量，默认值为64。

radialSegments — 管道分段数量，默认值为8。

p — 这个值决定了几何体将绕着其旋转对称轴旋转多少次，默认值是2。

q — 这个值决定了几何体将绕着其内部圆环旋转多少次，默认值是3。

1-3-路径合成几何体

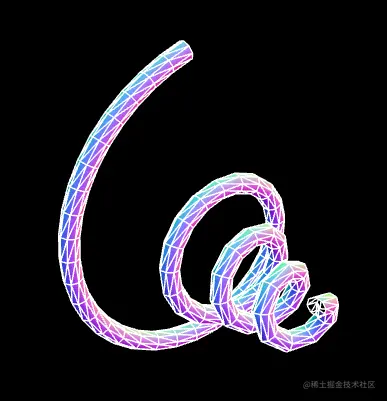

TubeGeometry 管道

TubeGeometry(path : Curve, tubularSegments : Integer, radius : Float, radialSegments : Integer, closed : Boolean)

path — Curve - 一个由基类Curve继承而来的3D路径。 Default is a quadratic bezier curve.
tubularSegments — Integer - 组成这一管道的分段数，默认值为64。
radius — Float - 管道的半径，默认值为1。
radialSegments — Integer - 管道横截面的分段数目，默认值为8。
closed — Boolean 管道的两端是否闭合，默认值为false。

代码示例：

1.自定义一个绘制曲线的curve对象

src/component/CustomSinCurve

import { Curve, Vector3 } from "three";

export class CustomSinCurve extends Curve<Vector3> {
  getPoint(t: number): Vector3 {
    const a = t * 4 + 1;
    const ty = (a * Math.cos(t * Math.PI * 2 * 4)) / 8;
    const tz = (a * Math.sin(t * Math.PI * 2 * 4)) / 8;
    return new Vector3(t, ty, tz);
  }
}

2.建立管道几何体

const path = new CustomSinCurve();
const geometry = new TubeGeometry(path, 128, 0.05, 3, false);

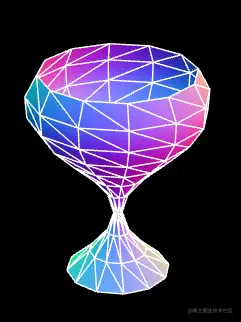

LatheGeometry 车削

LatheGeometry(points : Array, segments : Integer, phiStart : Float, phiLength : Float)

points — 一个Vector2对象数组。每个点的X坐标必须大于0。
segments — 要生成的车削几何体圆周分段的数量，默认值是12。
phiStart — 以弧度表示的起始角度，默认值为0。
phiLength — 车削部分的弧度（0-2PI）范围，2PI将是一个完全闭合的、完整的车削几何体，小于2PI是部分的车削。默认值是2PI。

代码示例：

const points = [];
for (let i = 0; i < 1; i += 0.1) {
  const x = (Math.sin(i * Math.PI * 1.8 + 2.8) + 1.1) / 5;
  points.push(new Vector2(x, i));
}
const geometry = new LatheGeometry(points, 32, 0, Math.PI);

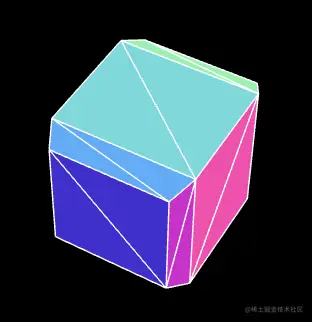

ExtrudeGeometry 挤压

ExtrudeGeometry(shapes : Array, options : Object)

shapes — 形状或者一个包含形状的数组。
options — 一个包含有下列参数的对象：
- steps — int，用于沿着挤出样条的深度细分的点的数量，默认值为1。
- depth — float，挤出的形状的深度，默认值为1。
- bevelEnabled — bool，对挤出的形状应用是否斜角，默认值为true。
- bevelThickness — float，设置原始形状上斜角的厚度。默认值为0.2。
- bevelSize — float。斜角与原始形状轮廓之间的延伸距离，默认值为bevelThickness-0.1。
- bevelOffset — float. Distance from the shape outline that the bevel starts. Default is 0.
- bevelSegments — int。斜角的分段层数，默认值为3。
- extrudePath — THREE.Curve对象。一条沿着被挤出形状的三维样条线。Bevels not supported for path extrusion.
- UVGenerator — Object。提供了UV生成器函数的对象。

该对象可以将一个二维形状挤成一个三维几何体。

当使用这个几何体创建Mesh的时候，如果你希望分别对它的表面和它挤出的侧面使用单独的材质，你可以使用一个材质数组。第一个材质将用于其表面；第二个材质则将用于其挤压出的侧面。

代码示例：

const shape = new Shape();
shape.moveTo(0, 0);
shape.lineTo(0, 1);
shape.lineTo(1, 1);
shape.lineTo(1, 0);
shape.lineTo(0, 0);

const extrudeSettings = {
  steps: 1,
  depth: 1,
  bevelEnabled: true,
  bevelThickness: 0.2,
  bevelSize: 0.1,
  bevelOffset: 0,
  bevelSegments: 1,
};

const geometry = new ExtrudeGeometry(shape, extrudeSettings);

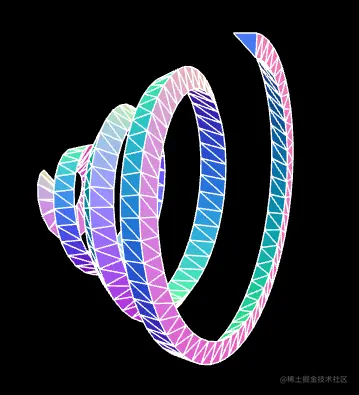

除此之外，我们还可以通过extrudePath 属性让一个二维图形沿curve 路径做挤压。

const shape = new Shape();
shape.moveTo(0, 0);
shape.lineTo(0.1, 0);
shape.lineTo(0.1, 0.1);
const path = new CustomSinCurve();
const geometry = new ExtrudeGeometry(shape, {
  steps: 128,
  extrudePath: path,
});

效果如下：

1-4-线性几何体

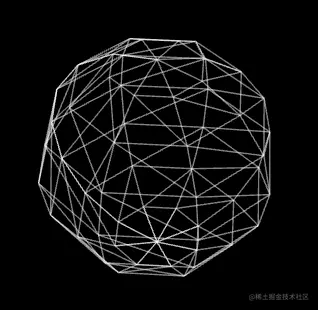

WireframeGeometry 网格几何体

WireframeGeometry( geometry : BufferGeometry )

geometry — 任意几何体对象。

代码示例：

const line = new LineSegments(wireframe);
const mat = line.material as LineBasicMaterial;
mat.depthTest = false;
mat.opacity = 0.5;
mat.transparent = true;

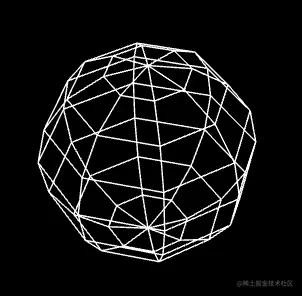

EdgesGeometry 边缘几何体

EdgesGeometry( geometry : BufferGeometry, thresholdAngle : Integer )

geometry — 任何一个几何体对象。
thresholdAngle — 仅当相邻面的法线之间的角度（单位为角度）超过这个值时，才会渲染边缘。默认值为1。

代码示例：

const geometry = new SphereGeometry(2, 8, 8);
const edges = new EdgesGeometry(geometry);
const line = new LineSegments(edges);
