Hadoop1.0存在的问题

  1. NameNode SPOF，NameNode挂掉整个集群不可用
  2. 内存受限，整个集群的size受限于NameNode的内存空间大小

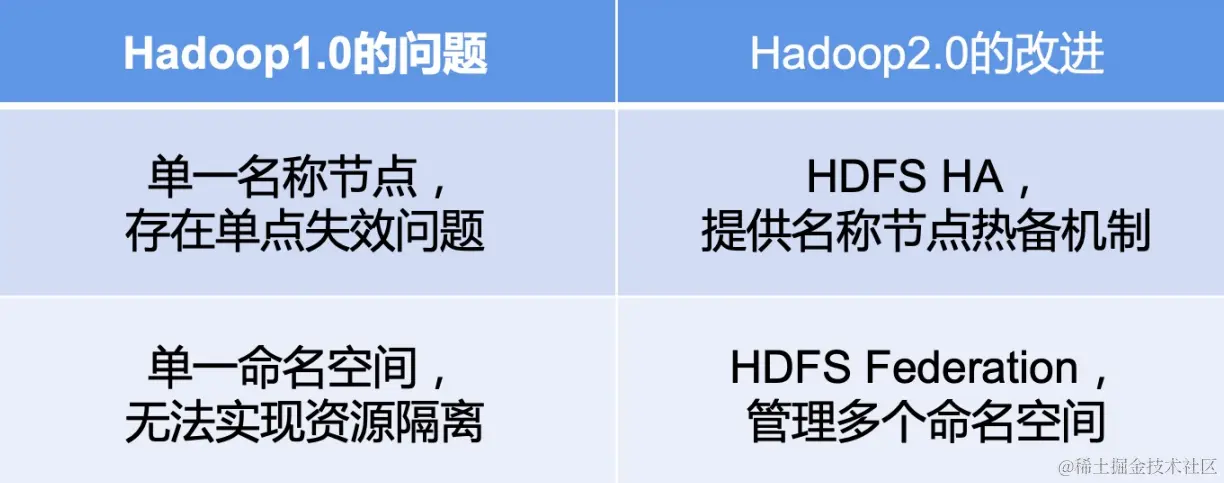

HDFS2.0的解决方案 image.png

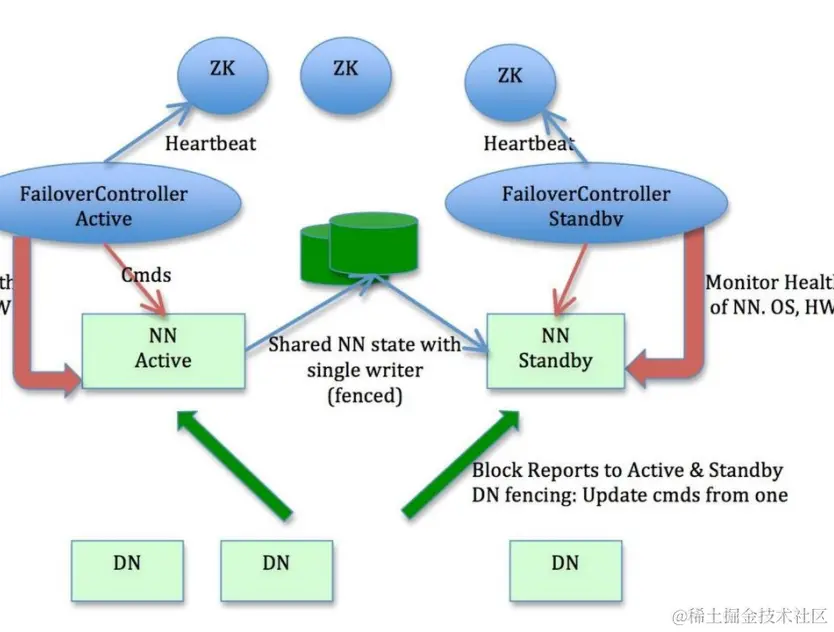

HDFS2.0的HA概览


1.两个名称节点：
Standy NN在承担了Secondary NN的职责之外，还作为A NN的热备，防止单点故障问题。 Active NameNode 主
Standby NameNode 热备
2.共享存储系统：实现名称节点的状态同步
3.ZooKeeper：会进行心跳检查，确保一个名称节点在对外服务
4.名称节点：维护映射信息
5.数据节点：同时向两个名称节点汇报信息
6.优点：热备份，提供高可用性
7.不足：无法解决可扩展性、系统性能和隔离性

HA的设计解决了什么问题？

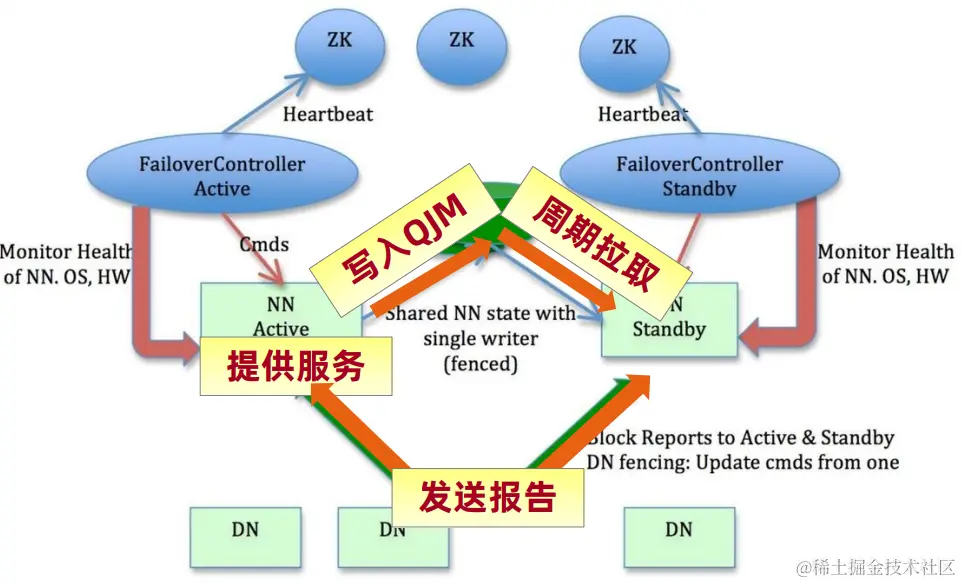

1.主备一致实现
如何保证主备NN之间的同步是HA正常工作的关键。

  1. Active NameNode启动后提供服务，并把Editlog写到本地和QJM中。
  2. Standby NameNode会周期性的从QJM中拉取Editlog，保持与active的状态同步。
  3. 双写：DataNode同时两个NameNode发送BlockReport，但是只有Active NN可以响应DD。


2.脑裂的解决
脑裂问题就是产生了两个leader，导致集群行为不一致了，而我们为了保证数据的一致性，只能有一个Active NN。

  1. 仲裁：当两个节点出现分歧时，由第3方的仲裁者决定听谁的。
  2. fencing：当不能确定某个节点的状态时，通过fencing把对方干掉，确保共享资源被完全释放。

三个组件中的fencing
QJM的fencing，确保只有一个NN能写成功。
QJM也是一个多节点集群，负责EditLog的写入和更新，所以要保证只有一个Active NN能写入成功，是依赖自增的选举轮数来保证的，类似kafka的controller在zk中的选举。

1. 高可用
QJM全称是Quorum Journal Manager, 由JournalNode（JN）组成，一般是奇数个结点组成。当存活
的节点数为偶数个时，无法提供正常服务。
2. 基于Paxos
NameNode会同时向所有JournalNode并行写文件，只要有N/2+1个结点写成功则认为此次写操作成功，遵循Paxos协议。
3. 防止双写
Epoch Numbers即选举轮数，NN把自己的Epoch Number通过发送给所有JN结点，NN同步日志到JN的任何RPC请求都必须包含这个Epoch Number。
JN会对比每次请求中的Epoch Number和保存在本地的Epoch Number，只对Epoch Number更大的请求进行处理，更新本地保存的Epoch Number

DataNode的fencing，确保只有一个NN能命令DN
DataNode则是根据NN的序列号大小来保证只有一个NN的指令能成功。

1. 每个NN改变状态的时候，向DN发送自己的状态和一个序列号（类似Epoch Numbers）。
2. DN在运行过程中维护此序列号，当failover时，新的NN在返回DN心跳时会返回自己的active状态和一个更大的序列号。DN接收到这个返回则认为该NN为新的active。
3. 如果这时原来的active NN恢复，返回给DN的心跳信息包含active状态和原来的序列号，这时DN就会拒绝这个NN的命令。

客户端fencing，确保只有一个NN能响应客户端请求。
客户端的fencing比较简单，选举过程会有一段恢复时间，client会在两种NN中反复横跳，直到选举出Active NN，或者达到最大重试次数45次返回错误。

让访问Standby NN的客户端直接失败：
1. 在RPC层封装了一层，通过FailoverProxyProvider以重试的方式连接NN。
2. 通过若干次连接一个NN失败后尝试连接新的NN，对客户端的影响是重试的时候增加一定的延迟。
3. 客户端可以设置重试次数和时间。

3.透明切换（failover）
NameNode切换对外透明，主Namenode切换到另外一台机器时，不应该导致正在连接的客户端失败，主要包括Client、Datanode与NameNode的链接。

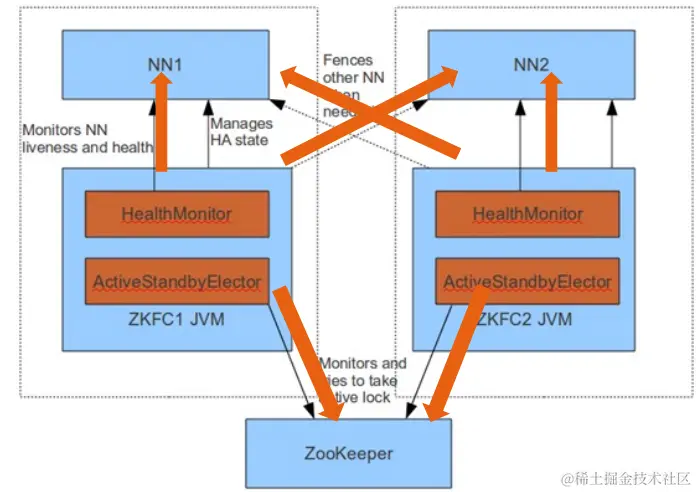

主备切换的实现：ZKFC
ZKFC即ZKFailoverController，作为独立进程存在，负责控制NameNode的主备切换，ZKFC会监测NameNode的健康状况，当发现Active NameNode出现异常时会通过ZooKeeper集群进行一次主备选举，完成Active和Standby状态的切换。ZKFC优点类似Redis中的哨兵。

ZKFC实现下述几个功能

  1. 监控NameNode的健康状态。
  2. 向ZK定期发送心跳，使自己可以被选举。
  3. 当自己被ZK选为主时，active ZKFC使相应的NN转换为active。


HDFS1.0 命名空间结构
Namespace：
由目录、文件和数据块组成，支持常见的文件系统操作，例如创建、删除、修改和列出文件和目录。

Block Storage Service：
1.数据块管理
这个模块由NameNode提供,分为数据块管理和存储
Ø 通过处理DataNode的注册和定期心跳来提供集群中DataNode的基本关系；
Ø 维护数据到数据块的映射关系，以及数据块在DataNode的映射关系；
Ø 支持数据块相关操作，如创建、删除、修改和获取块位置；
Ø 管理副本的放置、副本的创建，以及删除多余的副本。

2.存储（ Storage） - 是由DataNode提供，主要在本地文件系统存储数据块，并提供读写访问

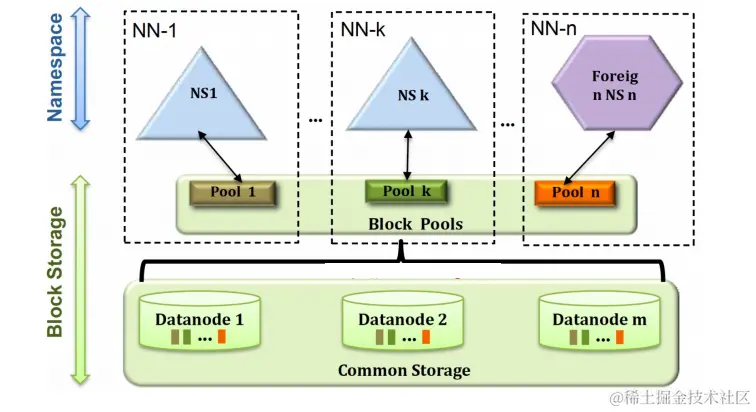

HDFS Federation
设计特点
• NameNode共享底层的数据节点存储资源
• DataNode向所有NameNode汇报
• 属于同一个Namespace的块构成一个block pool
• 可以存在多个相互独立的NameNode
• 水平扩展的命名服务
• 独立管理Namespace和block pool
• 联邦(Federation)关系不需要彼此协调
• 向后兼容

4个设计原则

  1. 一个Namespace对应一个Block Pool
  2. 一个Block Pool是属于某个namespace下的一系列block。
  3. DataNode是共享的，不同Block Pool的block在同一个DataNode上存储。
  4. 一个Namespace和它的block pool一起被叫做Namespace Volume。

总结
NN彼此之间独立，所有NN共享DN，NN和BP一一对应，BP包含一个NN下的所有B。


存在的三个问题

  1. 客户端都要更新配置文件，并维护多个Namespace
  2. 访问目录需要指定完整路径
  3. 当Namespace增多以后，管理和访问非常不方便

ViewFs
ViewFs（视图文件系统）可以解决上述的第二个问题，其基于客户端。

ViewFs简单的可以理解为这是一个虚拟的，逻辑上的文件系统。因为这个文件系统实际并不真实存在，只是我们构建了这个文件系统，它的底层指向了实际意义上的多物理集群。ViewFs实际上是使用挂载表（Mount Table）做到的。

ViewFS存在的问题和3.0的解决
ViewFS方案也存在一些问题：
• 对于已经发不出去的客户端，升级比较困难；
• 对于新增目录，需要添加挂在表与产品对接，维护起来比较困难。

HD社区在2.9和3.0发布了一个新的解决统一命名空间的方案RBF：Router-Based Federation （HDFS-10467）该方案是基于服务端实现的，大大简化了升级和管理方面的难度,这个会在后面的文章介绍
