前言

这是一套张风捷特烈出品的 Flutter&Flame 系列教程，发布于掘金社区。如果你在其他平台看到本文，可以根据对于链接移步到掘金中查看。因为文章可能会更新、修正，一切以掘金文章版本为准。本系列文章一览：

第一季完结，谢谢支持 ~

1. Flame 官方案例

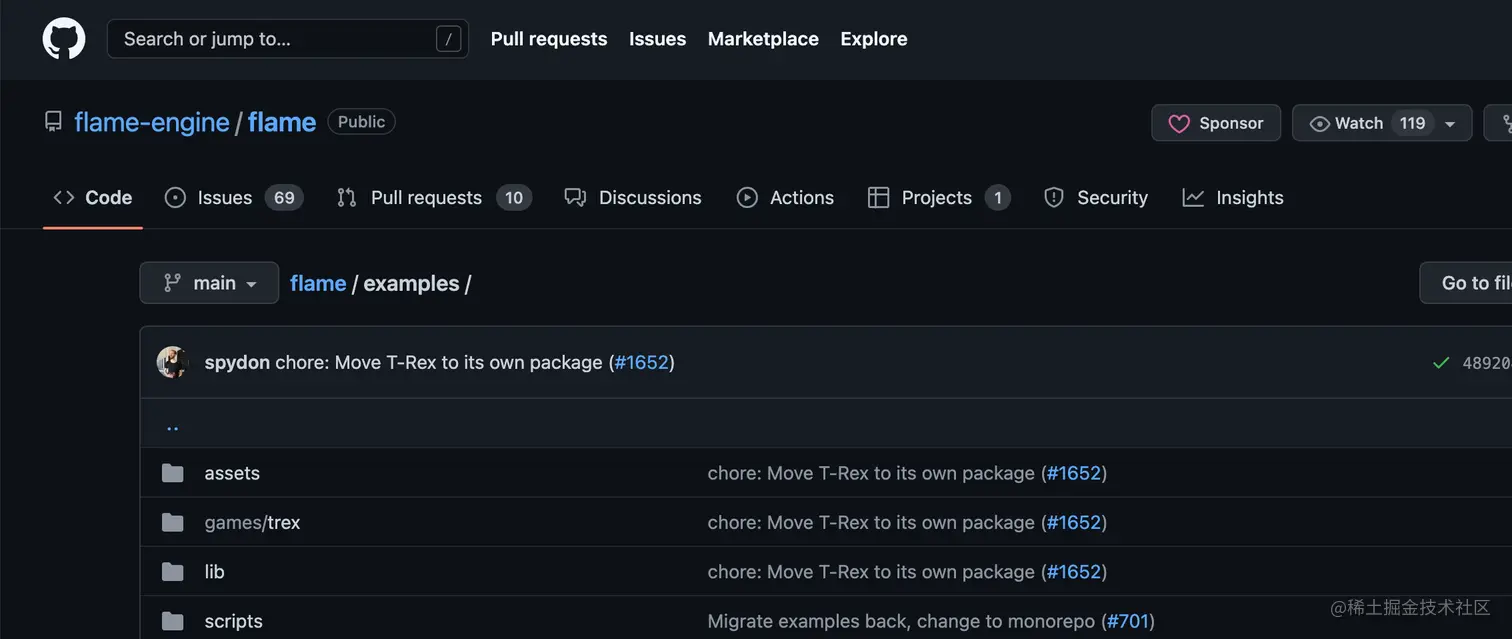

在 github 仓库中 flame/examples 中是官方的案例，对于入门而言是很有参考意义的。但它也不是非常惊艳，作为一个游戏引擎的官方案例来说，还是太过简陋。

其中介绍了很多基本模块，每个模块中的案例都能很方便地找到对应的源码，这一点还是很值得肯定的。

本文我们将基于如下的 Joystick 案例，介绍一下操纵杆的使用，以及角色的移动。移动是最基础的游戏交互，还是先介绍为好。

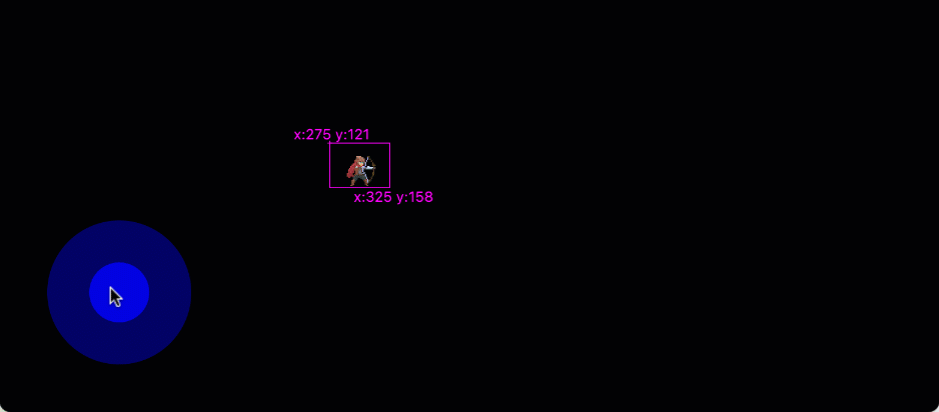

本文的效果如下，通过左下角的操纵杆，来移动角色：本文源码于【lib/02】

2. 操纵杆的使用

操纵杆的原理非常简单，如下以大圆中心为原点建立坐标系，正方向分别向 右 和 下 。通过小圆心的坐标就可以确定偏移量以及旋转角度。这里主要使用偏移量来修改角色的 position 位置。

同样，操纵杆本身也是 Component 构建。如下，在 TolyGame 的 onLoad中构造 JoystickComponent 对象，通过 add 方法加入到游戏中。主要这里的 TolyGame 需要混入 HasDraggables ，才能支持操纵杆拖拽。

---->[02/game.dart]----
class TolyGame extends FlameGame with HasDraggables {

  late final JoystickComponent joystick;

  @override
  Future<void> onLoad() async {
    final knobPaint = BasicPalette.blue.withAlpha(200).paint();
    final backgroundPaint = BasicPalette.blue.withAlpha(100).paint();
    joystick = JoystickComponent(
      knob: CircleComponent(radius: 25, paint: knobPaint),
      background: CircleComponent(radius: 60, paint: backgroundPaint),
      margin: const EdgeInsets.only(left: 40, bottom: 40),
    );
    add(joystick);
  }

现在操纵杆已经加入到了 游戏场景 之中，接下来把角色加入进来。方式也很简单，创建 HeroComponent 对象，再添加到场景中即可。代码如下：

---->[02/game.dart]----
late final HeroComponent player;

---->[onLoad 方法]----
player = HeroComponent();
add(player);

这就说明，游戏中的各种角色，都是 Component 构件，添加到游戏场景之中，后添加的在上层。游戏的核心是维护各个对象数据间的关系。

3. 角色的移动

在上一篇中，我们介绍了 PositionComponent 一族的构件中有 position 属性，来定位角色位置。也就是说，只要根据操纵杆的偏移量，对 position 属性进行修改即可。另外说一下，在一个 Component 中添加 RectangleHitbox ，就可以有如上的紫色信息框，便于查看角色所占区域即位置。

class HeroComponent extends SpriteAnimationComponent with HasGameRef {

  HeroComponent() : super(size: Vector2(50,37), anchor: Anchor.center);
  @override
  Future<void> onLoad() async {
    List<Sprite> sprites = [];
    for(int i=0;i<=8;i++){
      sprites.add(await gameRef.loadSprite('adventurer/adventurer-bow-0$i.png'));
    }
    animation = SpriteAnimation.spriteList(sprites, stepTime: 0.15);
    position = gameRef.size / 2;
    add(RectangleHitbox()..debugMode = true);
  }

  double speed = 200.0; // Pixels/ 秒

  void move(Vector2 ds){
    position.add(ds);
  }
}

这里定义一个 move 方法，接受 Vector2 位移量，类中定义了一个 speed ，用于控制移动速度，值越大就表示每秒运动的位移越长。

4. 世界的刷新

我们日常生活中有钟表计时，可以明确时间的概念，现实中时间是不断进行的，永不停息。在游戏开发中也是类似，默认情况下世界处于不断刷新渲染之中，每次的刷新渲染成为一帧。如果每秒渲染 60 次，那就说明游戏每秒可达 60 帧，也就是常说的 60fps 。不过游戏中的时间是可以暂停的。

另外，在 Component 类中定义了 update 方法，可以覆写它来监听每次刷新的事件。前面我们知道 FlameGame 本身也是 Component ，所以在子类 TolyGame 中可以覆写 update 来监听帧的更新。通过打印日志可以看出来，会不断触发，其中 dt 回调表示两帧之间的时间差。而且每帧之间约等于 0.01666 秒 ，也就是 16.6 ms ，即每秒可刷新 60 次。

---->[02/game.dart/TolyGame]----
@override
void update(double dt) {
  super.update(dt);
  print(dt);
}

使用，只要在 update 回调中，执行 player 的 move 方法即可修改角色位置。其中 joystick.relativeDelta 是偏移量和外圆半径的比值，也就是指移动的百分比。根据物理学公式，可以计算出偏移位移

ds = v * t

其中速度是一个二维的向量，是速度值和 joystick.relativeDelta 向量结合获得的。从而达到操纵杆百分比越大，速度越快的效果。

@override
void update(double dt) {
  super.update(dt);
  if (!joystick.delta.isZero()) {
    Vector2 ds = joystick.relativeDelta * player.speed * dt;
    player.move(ds);
  }
}

另外可以通过 joystick.delta.screenAngle() 获取操纵杆的旋转角度，也就是可以对角色进行旋转操作，如下所示：

在 PositionComponent 中除了 Vector2 类型的 position 进行定位；还有double 类型的 angle 用于控制旋转角度；以及 Vector2 类型的 scale 控制缩放。

---->[HeroComponent#rotateTo]----
void rotateTo(double deg){
  angle = deg;
}

在 joystick 偏移了非零时，获取角度为 player 设置旋转角度即可。另外，如果操纵杆偏移量为 0 ，恢复原位。

---->[TolyGame#update]----
// 角色旋转
if (!joystick.delta.isZero()) {
  player.rotateTo(joystick.delta.screenAngle());
}else{
  player.rotateTo(0);
}

5. 小结

本文主要简单认识了一下 JoystickComponent 操纵杆构件，并基于此实现了对角色的移动和旋转操作。也简单认识了一下世界的刷新的触发，这里简单瞄一下源码，其实刷新的触发和 Flutter 原生的 Animation 动画刷新是类似的，都是基于 Ticker 来触发。

Flame 引擎中的 GameLoop 就相当于一个没有停止时间，不断运行的动画。看过《动画小册》的应该对这些比较清楚，这里不过多引申，后面有机会再掰扯掰扯源码。动画和游戏有种类似的本质，都是连续变化的帧。只不过游戏有大量的交互和对象间关系的处理，逻辑非常复杂而已。那本文就到这里，明天见 ~
