前言

🎬本文章是 【三维建模技术】 专栏的文章，主要是上课的随堂笔记与练习
🔗三维建模技术专栏传送门
💻提示：目录顺序以当堂内容(教材)为准，所以并非“1、2、3”
📽本节内容：在学习建模之前，熟悉工作界面以及常用功能

2 三维建模的主体思路

🚀 堆砌建模

堆砌建模长用来建造非曲面体(建筑、机械、机器零件、机器人)，建模流程是将复杂体拆分为一些基础的零部件，再用基础成型命令，将这些小零件制作出来，最后堆砌在一起(类似乐高)

🚀 细分建模

细分建模是编辑多边形建模或编辑网格.建模流程是用基本几何体，先完成物体的大型，然后通过编辑多边形或编辑网格工具对模型细分

🚀 区别

堆砌建模与细分建模是MAX最重要的两种建模方法，各有特色互为补充

堆砌建模适合创建能够被拆解开的物体(建筑、机械装置、家具)。细分建模适合创建不能拆分的物体(卡通人物、流线型汽车外壳)

2.1 场景对象操作建模

对象复制的多种方式：克隆复制、变换复制、镜像复制、间隔复制、快照复制、阵列变换复制

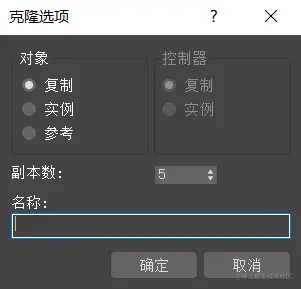

2.1.1 克隆复制

克隆出来的对象与原对象重合在一起，需要用移动命令移开

工具栏→编辑→克隆

三维建模技术9

复制：得到的2个物体是独立的，修改任何1个都不影响另外1个实例：得到的2个物体是相关联的，修改其中任何1个，另1个也会有相应改变参考：得到的2个物体是主次关系，修改源物体会影响复制体，而修改复制体则不会影响源物体

2.1.2 变换复制

变换复制可以设置副本数量

三维建模技术10

🚀 移动变换复制

shift+选择并移动工具选中物体并拖动

🚀 旋转变换复制

shift+旋转工具或shift+旋转工具+角度捕捉选中物体并拖动

2.1.3 镜像复制

三维建模技术6

1.6 写过

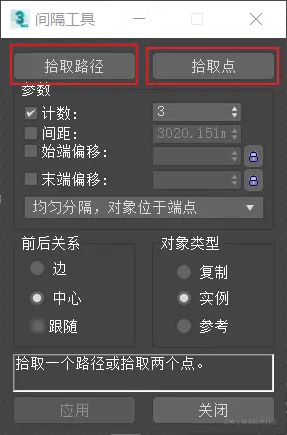

2.1.4 间隔复制

菜单栏→工具→对齐→间隔工具，先选择路径再设置拾取点

三维建模技术11

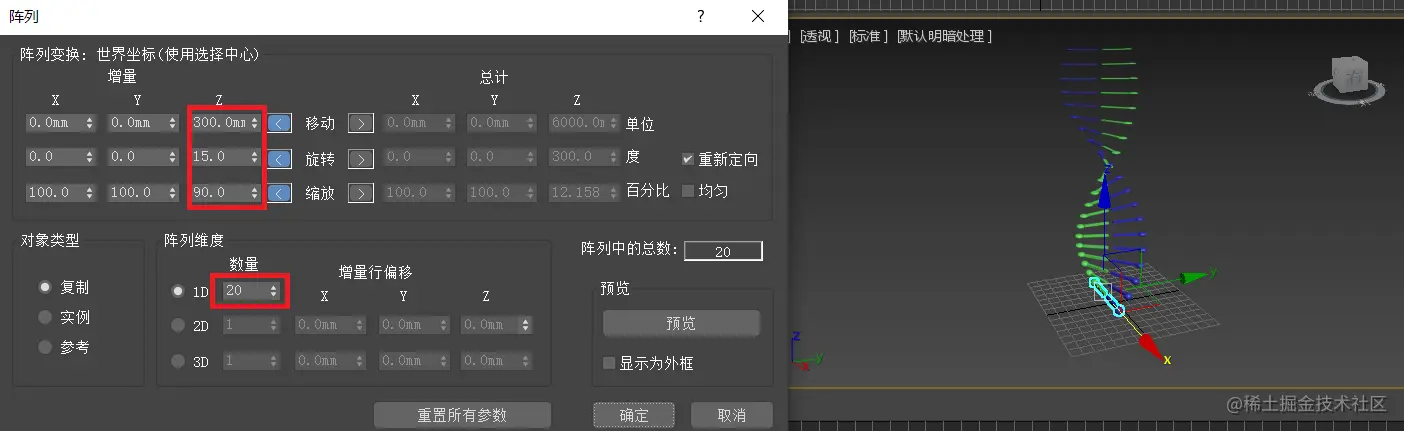

2.1.5 阵列复制

用于大批量对象的复制，可以把对象沿着某个方向、按不同距离进行等比例复制，复制后对象在三维空间成矩形排列

菜单栏→工具→阵列

三维建模技术12

2.2 3D Max建模方法

graph TD;
    基础建模-->内置模型建模;
    基础建模-->三维形体建模;
    基础建模-->挤出建模;
    基础建模-->车削建模;
    基础建模-->倒角建模;
    基础建模-->复合物体建模;

    高级建模-->多边形建模;
    高级建模-->面片建模;
    高级建模-->NURBS;

    特殊建模建模-->如置换贴图;

2.3 基本体建模

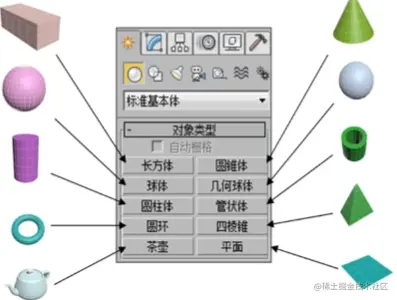

2.3.1 标准基本体

三维建模技术13

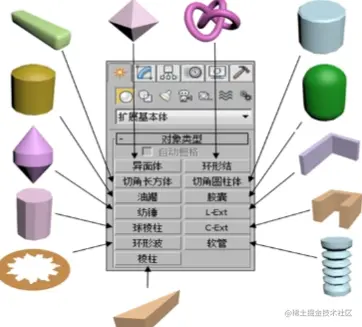

2.3.2 扩展基本体

三维建模技术14

🚀 异面体

创建各种具有奇特表面的多面体，利用它的参数调节，可以创建出种类繁多的奇特造型，如钻石、卫星

🚀 环形节

这是扩展基本体中最复杂的一个工具，可控制的参数众多，组合产生的效果多不胜数，制作的造型也时千奇百怪.它常用于制作管状、缠绕、带袁肿类的造型，也可以将环形节造型转化为Nurbs表面物体

🚀 切角长方体

切角长方体是长方体的扩展物体，可以快速创建具有倒角或圆形边的长方体

🚀 切角圆柱体

切角圆柱体是圆柱体的扩展物体，可以快速创建具有倒角或圆形边的圆柱体

🚀 油罐

创建带有球状凸出顶部的柱体，油桶、帐篷、飞碟、药片等模型都可以通过它来完成

🚀 胶囊

使用“胶囊”可创建带有半球状端点封口的圆柱体

🚀 纺锤

> 创建两端带有圆锥尖顶的柱体，在生活中也是比较常见的，如**砖石、笔尖、纺锤**等物体，都可以用“纺锤”去创建模型

🚀 L-Ext (L形挤出)

可以建立L.形夹角的立体墙模型，主要用于建筑快速建模

🚀 球棱柱

创建一个带有棱角的柱体模型，可以设置圆角面边参数，来创建挤出的规则面多边形

🚀 C-Ext(C形挤出)

可以建立C形夹角的立体墙模型，主要用于建筑快速建模

🚀 环形波

使用“环形波”来创建一个环形，可选项是不规则内部和外部边，它的图形可以设置为动画。也可以设置环形波对象增长动画，也可以使用关键帧来设置所有数字设置动画。使用各种特效动画的“环形波”

🚀 软管

软管对象是一个能连接两个对象的弹性对象，因而能反映这两个对象的运动。可以指定软管的总直径和长度、圈数以及其“线”的直径和形状
