3.2.1.3 Service Area Restriction信息的动作
3.2.1.3.1 更新UE的Service Area Restriction信息
5G中有两种方法更新UE中的Service Area Restriction：一种是在注册流程最后的REGISTRATION ACCEPT消息中发送给UE，另一种是在UE CONFIGURATION UPDATE COMMAND流程中发送给UE（详见TS 23.502的4.2.4章节）。
3.2.1.3.1.1 注册流程
网络在REGISTRATION ACCEPT或者CONFIGURATION UPDATE COMMAND消息的Service area list IE中将UE的Allowed area或者non-Allowed area信息发送给UE。如果网络没有发送Service area list IE，表示UE注册的PLMN或者对等PLMN中的所有TA都是Allowed area，并且如果UE之前保存了"allowed tracking areas"或者"non-allowed tracking areas"信息，则会将之前保存的列表删除。只要UE收到了Service area list IE，说明Service Area Restriction发生了变化，都需要用新收到的信息把之前保存的信息替换掉。

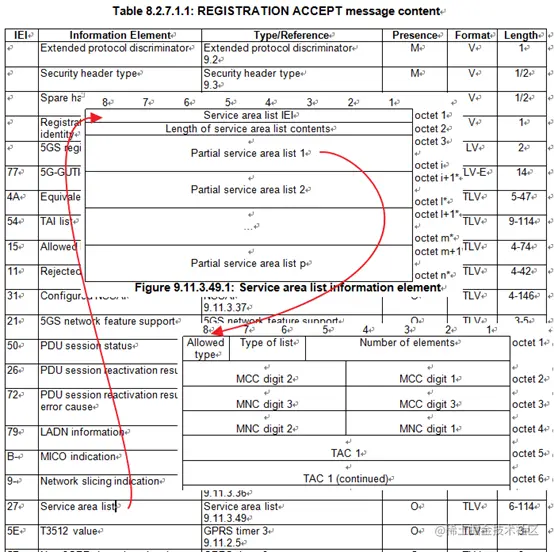

下图是REGISTRATION ACCEPT中Service area list IE的定义：
Service area list IE由Partial service area list构成。规范中Partial service area list有多种类型定义，详见TS 24.501中的具体定义。不管是哪种类型的Partial service area list，其中都包含Allowed Type、Type of list和Number of elements。具体含义如下：
- Allowed Type
表示后面的列表是allowed area（值为0）还是non-allowed area（值为1）。
- Type of list
表示列表中的TA和PLMN的关联关系。前面介绍的Service Area Restriction和PLMN强关联，就是从该字段体现出来的。当该字段的取值为“11”时，表示PLMN内的所有TAI都属于allowed area。
- Number of elements
虽然该字段共有5个bit，正常可以有32个元素，但是规范定义最大值是16，也就是第5个比特取值一直为“0”。这就是为什么Allowed Area和non-Allowed Area最大值为16的原因。
UE的初始注册、移动性注册更新和周期性注册更新流程中的Registration Accept消息都有可能下发Service area list IE。
3.2.1.3.1.2 UE Configuration Update流程
UE Configuration Update流程在5G中应用非常广泛，主要用于AMF更新UE的接入和移动性管理相关的参数或者AMF请求UE执行移动性、周期性注册流程。其实AMF请求UE执行注册流程的最终目的也是为了更新UE的参数，使其立即生效。
UE Configuration Update流程也用于更新UE Policy，我们之前在注册流程中已经介绍过。UE Configuration Update流程可以由AMF触发，也可以由PCF触发。虽然更新UE的接入和移动性参数和更新UE Policy的流程名相同，都叫做UE Configuration Update流程，但是实际的信令流程并不相同，这两个流程详见TS 23.502。
在TS 23.502中还有一个和UE Configuration Update类似的流程是UE Parameters Update流程。UE Parameters Update流程更新的是UDM中保存的参数，主要是Default Configured NSSAI和USIM卡中的Routing Indicator这两个信息。
注：
Default Configured NSSAI这个名词在整个5G相关标准中解释的不多，但很多情况下又作为保底儿的参数，经常出现，有种神龙见首不见尾的感觉。这里汇总一下和Default Configured NSSAI相关的知识点：
（1）Default Configured NSSAI是UE的签约数据，保存在UDM中，适用于任何PLMN，在网络没有提供给UE Configured NSSAI时使用。Default Configured NSSAI是否更新是由HPLMN来决定的。
（2）Default Configured NSSAI和其它Configured NSSAI、Allowed NSSAI一样都是保存在ME的非易失性存储器中，也就是手机的非易失性存储器中，而UE Parameters Update流程更新的Routing Indicator信息却是保存在USIM卡中。
（3）UE收到REGISTRATION ACCEPT和CONFIGURATION UPDATE COMMAND消息，如果Network slicing indication字段取值为："Network slicing subscription changed，此时UE不会清除保存的Defaulted Configured NSSAI，但是会把除当前PLMN外的其它PLMN的所有切片信息都清除掉。当前PLMN的切片信息使用网络新下发的。
（4）Default Configured NSSAI也属于Configured NSSAI。只是Default Configured NSSAI和HPLMN强相关，由HPLMN配置，适用于任何PLMN，而Configured NSSAI和VPLMN相关，通常配置在AMF和NSSF上。每个PLMN最多只能定义一个Configured NSSAI（注意：不是最多只有一个S-NSSAI）。
（5）虽然Default Configured NSSAI规范说明可以由UE中预先配置，但实际可操作性不大。
（6）其它切片相关的知识点：
-
Configured NSSAI（最多16个S-NSSAI）、Allowed NSSAI（最多8个S-NSSAI）都保存在ME中非易失性的存储器中。
-
R16版本新增Pending NSSAI的概念，也包含16个S-NSSAI。Pending NSSAI是需要进行NSSAA（网络鉴权和认证）的切片。
-
4/5G互操作中，UE在4G中建立PDN连接时收到的S-NSSAI，保存在Configured NSSAI中的，而不是保存在Allowed NSSAI中。
-
当UE收到新的configured NSSAI后会把之前UE中保存的Allowed NSSAI、Rejected NSSAI、Pending NSSAI全部清除。UE收到Allowed NSSAI也时一样，会把UE中之前保存的Rejected NSSAI、Pending NSSAI全部清除。另外需要注意切片信息都是和PLMN相关联的，如果PLMN变化了，切片信息需要随之变化，比如UE最经常清除的Rejected NSSAI，当UE在新的PLMN注册、UE尝试在新的PLMN注册失败或者在当前PLMN注册收到了“#62 No network slices available ”失败原因，UE都需要将保存的Rejected NSSAI清除。但是Defaulted Configured NSSAI不会被清除，它的变化只能通过UE Parameter Update流程来改变。
-
4/5G互操作中还有两个零散的知识点：（1）因为在4G中没有切片的概念，因此4G中建立的PDN连接没有切片的信息，但是4/5G互操作中，PDN连接切换到5G时，PDU Session会涉及到其关联的切片。在TS 23.501中只是介绍说由SMF+PGW-C决定，实际上，这个切片信息保存在UDM中，作为UE的签约数据存在；（2）在基于N26接口的4G到5G的切换中，对于归属地漫游场景，初始AMF会为每个PDU Session选择default V-SMF，AMF发送Nsmf_PDUSession_CreateSMContext Request请求时携带的参数有：UE PDN Connection Contexts、initial AMF ID、SMF + PGW-C address、S-NSSAI。需要注意的就是S-NSSAI参数，这个S-NSSAI是配置在漫游地AMF上的用于4/5G互操作使用的切片标识，这个切片会和default V-SMF关联起来。
5G的切片内容非常多，上面仅列举简单一些知识点，后续再慢慢整理相关的专题知识。
下面详细介绍一下更新UE接入和移动性参数的UE Configuration Update流程，流程图如下：
这个流程执行的前提条件是UE要处于CM-CONNECTED状态。如果发生变化时，UE的状态不是CM-CONNECTED状态，具体如何更新取决于网络配置，AMF等待UE下一次和网络接触时一起更新，还是AMF直接启动寻呼或者通知流程立即进行更新。
下面简单介绍一下该流程：
-
AMF执行UE Configuration Update流程触发条件条件有很多：如：UE的移动性发生变化、AMF从UDM收到了签约信息更新通知、切片信息发生变化、UE分配了PLMN-assigned UE Radio Capability ID，或者UE需要重新执行注册流程等。
-
AMF向UE发送Configuration Update Command消息，携带的信息很多，详见后面Configuration Update Command消息的定义。
如果UE的Service Area Restriction发生了变化，AMF在向UE发送UE Configuration Update Command的时候，会通过N2接口的消息捎带将更新后的Mobility Restriction List发送给NG-RAN。
2a. 如果Configuration Update Command消息要求UE发送确认消息，UE需要向AMF发送Configuration Update complete消息进行确认。Configuration Update Command消息更新的信息绝大部分都需要UE进行确认，只有NITZ比较特殊，该信息不需要UE发送确认消息。
AMF收到该确认消息，如果之前新分配了5G-GUTI，则认为新的5G-GUTI生效了。
如果AMF不要求UE执行注册流程，就不需要执行后面的3a、3b、3c和第 4步了。如果UE需要执行注册流程，根据具体情况执行相应的步骤。
2b. 如果AMF更新的是UE的CAG信息或者签约的网络切片信息，则AMF需要调用Nudm_SDM_Info服务向UDM发送更新确认消息。也就是说UE Configuration Update流程的发起是由UDM间接触发的情况，AMF需要向UDM发送更新确认消息，确保UE和UDM的信息是同步的。
2c. 如果AMF重新为UE分配了5G-GUTI，AMF在收到UE的确认消息后，需要将从新分配的5G-GUTI导出的UE Identity Index通过N2接口消息发送给NG-RAN。
注：
对于更新UE Identity Index的N2接口消息，应该是UE CONTEXT MODIFICATION REQUEST。
在TS 23.502中该步骤还有说明，如果承载Configuration Update Command的N2接口消息Downlink NAS Transport没有把UE的Mobility Restriction信息发送给NG-RAN，也需要在该步骤中发送给NG-RAN。因为UE CONTEXT MODIFICATION REQUEST消息不包含Mobility Restriction List信息，所以该N2接口消息应该是INITIAL CONTEXT SETUP REQUEST，该消息中包含有Mobility Restriction信息。
上面两段说明是根据规范查询得来的，在现网中没有追到相关的信令流程，不能确定是否准确，各位同学如果见到现网信令流程，欢迎补充。
2d. 如果AMF给UE重新分配了5G-GUTI，UE需要将新分配的5G-GUTI传递到下层，用于计算寻呼相关信息。除此之外，UE之前保存的任何SUCI都需要同时删除。
3a. 如果MICO模式、增强覆盖限制等NAS参数发生了变化，UE需要立即执行注册流程，重新协商NAS参数，此时3b、3c和第4步跳过不执行。
3b. 如果UE的Allowed NSSAI或者Configured NSSAI的变化不影响UE正在使用的S-NSSAI信息，AMF不会释放当前的NAS连接并执行注册流程。新的Allowed NSSAI中的切片UE可以立即使用，但是新的Configured NSSAI中的切片需要在UE执行完注册流程之后才能使用。此时3c和第4步跳过不执行。
3c. 如果UE的Allowed NSSAI或者Configured NSSAI的变化影响了UE正在使用的S-NSSAI信息，AMF会请求UE立即执行注册流程。
- AMF触发释放NAS信令连接及SMF上PDU相关的资源。
UE Configuration Update流程要求UE执行的注册流程类型是移动性注册，并且在接入层不包含5G-S-TMSI或者GUAMI信息，Requested NSSAI的设置根据我们在注册流程详解中介绍的原则设置。
注：
为什么UE Configruation Update要求的UE发起重新注册不能在接入层携带5G-S-TMSI或者GUAMI信息呢？因为如果注册消息的接入层信息如果携带了5G-S-TMSI或者GUAMI，NG-RAN在路由注册消息的时，优先根据5G-S-TMSI或者GUAMI路由注册消息，如果路由到原来UE注册的AMF，而这个old AMF又不支持当前的切片又需要执行AMF重定向，使注册流程复杂很多。

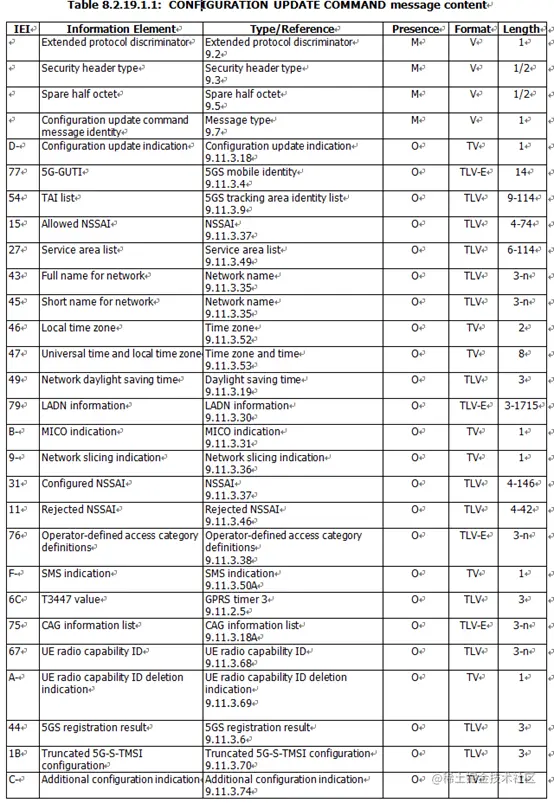

TS 23.502中说明的UE Configuration Update Command消息，在TS 24.501中NAS层的标准名称是：Configuration Update Command，具体的消息定义如下图：
AMF可以通过该消息更新的内容很多，不过大部分字段内容都很常见，不进行详细说明。从上图中也可以看出来，其中包含时区和时间的字段信息。记得之前和详解群里的同学讨论过手机更新时间的问题，虽然在规范里找了很长时间，没有太详细的内容，但是网络更新UE的时间应该使用的就是这个流程。下面对不常见的字段进行简单介绍：
- Configuration update indication
该字段指明UE收到Configuration Update Command后的是否需要发送确认通知或者是否需要执行注册流程。
- Network slicing indication
该字段用于指示UE的签约切片信息是否发生了改变，及请求的切片是否是由default configured NSSAI创建的。
当UE收到该字段时，会删除当前PLMN外的所有之前保存的其它PLMN相关的切片信息。
- CAG information list
CAG是R16新增的特性，后面会专门进行介绍。
- 5GS registration result
这个字段看起来比较突兀，参数的更新突然涉及到注册结果的信息。
该字段包含的内容：
（1）注册是3GPP Access或者non-3GPP Access或者二者都有；
这个信息的应用场景是在UE在3GPP接入或者non-3GPP接入时使用，如：UE通过3GPP Access接入修改了参数后，网络需要更新non-3GPP Access的参数。
（2）SMS over NAS是否允许；
该字段取值为："SMS over NAS not available"，表示网络已经不允许使用SMS over NAS功能了。如果取值为："SMS over NAS available"，表示可以使用SMS over NAS，UE在下次执行移动性注册或者周期性注册，可以设置相应的字段请求使用SMS over NAS功能。
（3）NSSAA功能，也就是网络切片的鉴权和认证；
这个功能比较容易理解，UE注册时的pending NSSAI需要通过该流程来进行下发鉴权结果，决定pending NSSAI最终是Allowed NSSAI还是reject NSSAI。
（4）是否紧急注册。
具体不进行介绍了，紧急注册国内没有使用，知识很有限。
上面这些更新的参数大部分都需要UE发送确认消息。但是AMF更新NITZ（Network Identity and Time Zone，网络标识和时区，一种通过无线网络向移动设备提供本地日期和时间、时区、夏时制偏移，以及网络提供商身份信息的机制，这通常用于移动电话自动更新系统时间。）时，不会请求UE发送确认消息。这个例外一般在考试时经常会出现。
