基于rocketmq-4.9.0 版本分析rocketmq

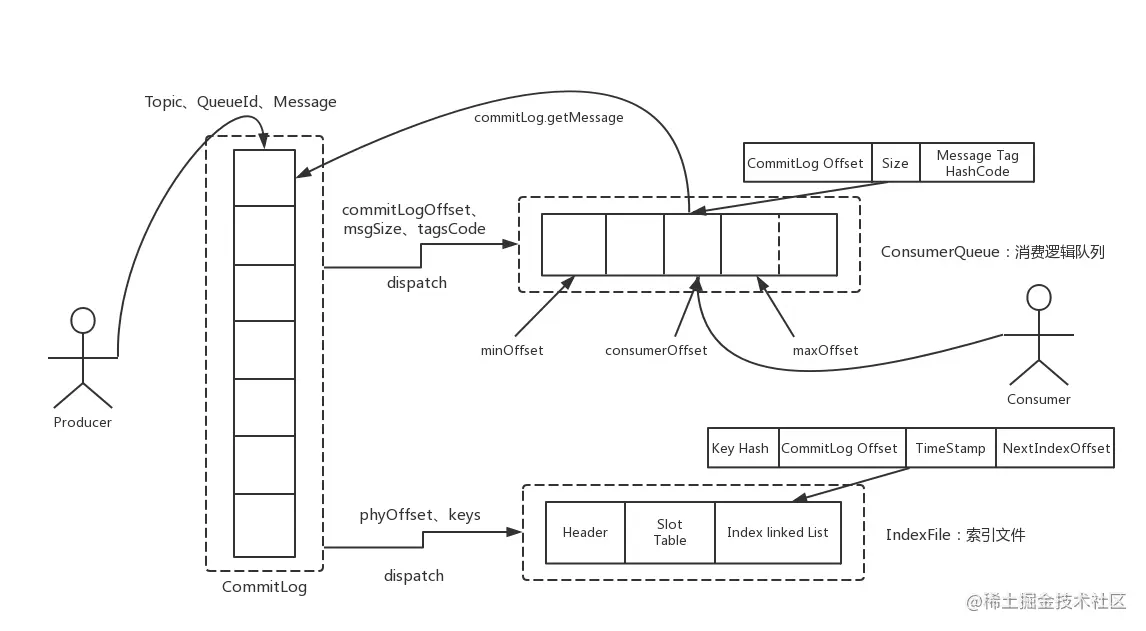

在RocketMQ中,消息在服务端的存储结构如下,每条消息都会有对应的索引信息,Consumer通过ConsumeQueue这个二级索引来读取消息实体内容,其流程如下:


在消息写入commitlog后,Rocketmq会通过异步线程实时的将消息的物理偏移量(用于定位消息的)分到consumeQueue中和indexFile中。

consumeQueue: 消息消费队列,引入的目的主要是提高消息消费的性能,由于RocketMQ是基于主题topic的订阅模式,消息消费是针对主题进行的,如果要遍历commitlog文件中根据topic检索消息是非常低效的。Consumer即可根据ConsumeQueue来查找待消费的消息。其中,ConsumeQueue(逻辑消费队列)作为消费消息的索引,保存了指定Topic下的队列消息在CommitLog中的起始物理偏移量offset,消息大小size和消息Tag的HashCode值。

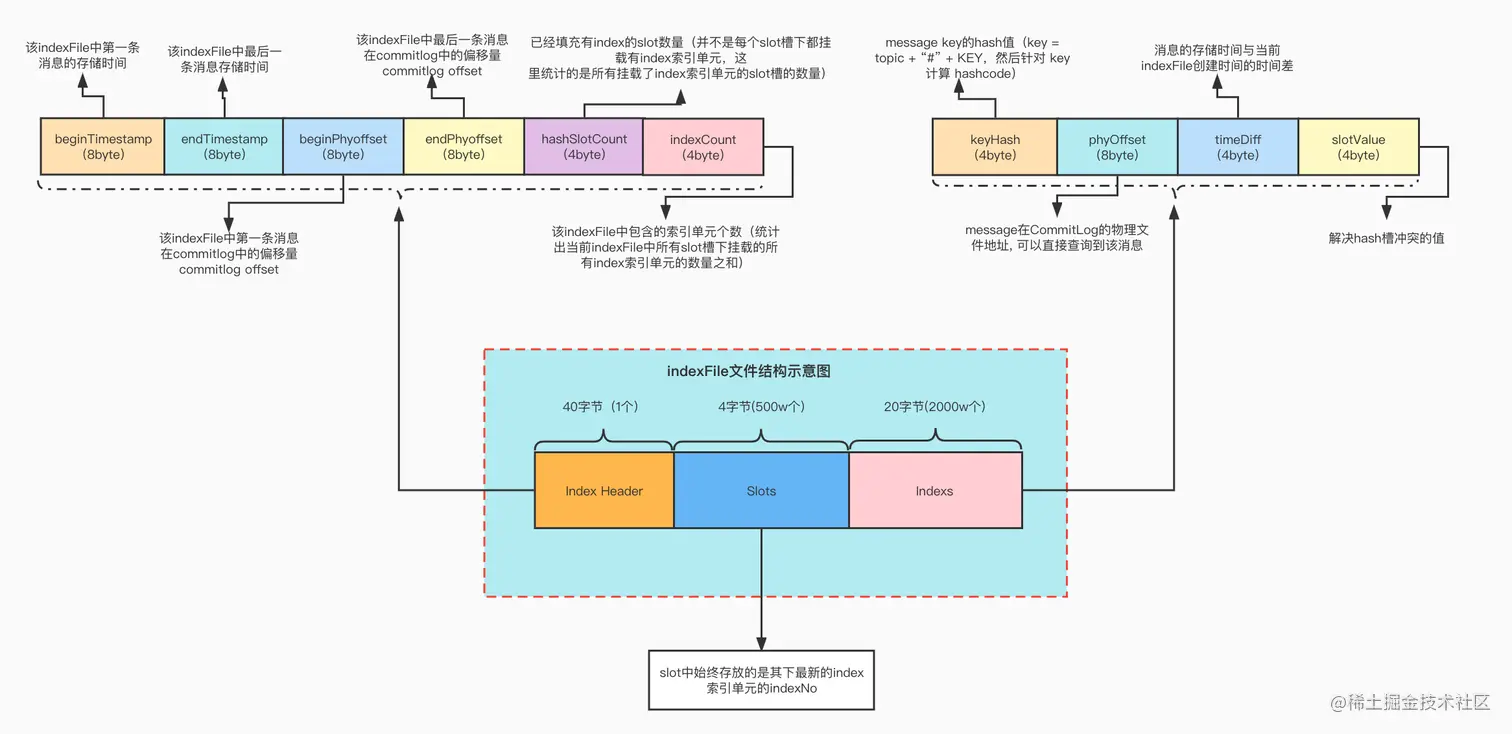

IndexFile:IndexFile(索引文件)提供了一种可以通过key或时间区间来查询消息的方法

1.消息分发线程

我们来简单看下Broker启动流程中和消息分发相关的过程:

BrokerController

public void start() throws Exception {
    if (this.messageStore != null) {
        //TODO:DefaultMessageStore
        this.messageStore.start();
    }
    //TODO:other code......
}

我们继续看DefaultMessageStore的内部实现:

public void start() throws Exception {
   //TODO:other code.....

   //TODO:标记消息分发的起始位置,就是从commitlog哪个位置开始分发
   this.reputMessageService.setReputFromOffset(maxPhysicalPosInLogicQueue);
   //TODO:消息分发服务
   this.reputMessageService.start();

   this.recoverTopicQueueTable();

    if (!messageStoreConfig.isEnableDLegerCommitLog()) {
        this.haService.start();
        this.handleScheduleMessageService(messageStoreConfig.getBrokerRole());
    }

    //TODO:consumequeue 刷盘
    this.flushConsumeQueueService.start();
    this.commitLog.start();
    this.storeStatsService.start();

    this.createTempFile();
    this.addScheduleTask();
    this.shutdown = false;
}

ReputMessageService是一个异步线程,继承了ServiceThread,实现了Runnable

public abstract class ServiceThread implements Runnable {

    public abstract String getServiceName();

    public void start() {
        log.info("Try to start service thread:{} started:{} lastThread:{}", getServiceName(), started.get(), thread);
        if (!started.compareAndSet(false, true)) {
            return;
        }
        stopped = false;
        this.thread = new Thread(this, getServiceName());
        this.thread.setDaemon(isDaemon);
        this.thread.start();
    }
 }

我们来看下ReputMessageServicerun()方法:

它是 DefaultMessageStore的一个内部类

class ReputMessageService extends ServiceThread {
    @Override
    public void run() {
        DefaultMessageStore.log.info(this.getServiceName() + " service started");

        while (!this.isStopped()) {
            try {
                Thread.sleep(1);
                //TODO:核心方法:消息分发
                this.doReput();
            } catch (Exception e) {
                DefaultMessageStore.log.warn(this.getServiceName() + " service has exception. ", e);
            }
        }

        DefaultMessageStore.log.info(this.getServiceName() + " service end");
    }
}

2.分发逻辑

从上面我们就可以看出,doReput()就是分发的核心逻辑了,那么就来看下,他是怎么分发的。

DefaultMessageStore.ReputMessageService#doReput()

private void doReput() {

    //TODO: broker启动时,将commitlog的最大物理偏移量设置给reputFromOffset,就是标记从commitlog哪个位置开始分发,分发过了就不要再分发了
    if (this.reputFromOffset < DefaultMessageStore.this.commitLog.getMinOffset()) {
        log.warn("The reputFromOffset={} is smaller than minPyOffset={}, this usually indicate that the dispatch behind too much and the commitlog has expired.",
            this.reputFromOffset, DefaultMessageStore.this.commitLog.getMinOffset());
        this.reputFromOffset = DefaultMessageStore.this.commitLog.getMinOffset();
    }

    //TODO: 一直到最后一个 CommitLog 文件的最大有效数据的位置
    for (boolean doNext = true; this.isCommitLogAvailable() && doNext; ) {

        if (DefaultMessageStore.this.getMessageStoreConfig().isDuplicationEnable()
            && this.reputFromOffset >= DefaultMessageStore.this.getConfirmOffset()) {
            break;
        }

         //TODO:从commitlog读取消息
        //TODO:假设我第一条消息的总大小是245byte,那么写入成功后 MappedFile.wrotePosition 会记录位置
        //TODO: 所以它就从0读取到245byte返回
        SelectMappedBufferResult result = DefaultMessageStore.this.commitLog.getData(reputFromOffset);
        if (result != null) {
            try {
                //TODO: 标记下次拉取的起始位置
                //TODO: 第一次默认是0,则从0开始读取一条消息,消息大小为245byte
                //TODO: 那么第二次拉取时,这个值就是245
                this.reputFromOffset = result.getStartOffset();

                for (int readSize = 0; readSize < result.getSize() && doNext; ) {
                    //TODO: 读出一条消息体内容
                    DispatchRequest dispatchRequest =
                        DefaultMessageStore.this.commitLog.checkMessageAndReturnSize(result.getByteBuffer(), false, false);
                    //TODO: 消息大小
                    int size = dispatchRequest.getBufferSize() == -1 ? dispatchRequest.getMsgSize() : dispatchRequest.getBufferSize();

                    //TODO : 如果读取成功
                    if (dispatchRequest.isSuccess()) {
                        //TODO: 表示有消息
                        if (size > 0) {
                            //TODO: 开始处理 consumequeue 和 indexFile
                            DefaultMessageStore.this.doDispatch(dispatchRequest);

                            //TODO: 这里暂时忽略,大致意思是异步监听线程监听是否有消息达到了
                            if (BrokerRole.SLAVE != DefaultMessageStore.this.getMessageStoreConfig().getBrokerRole()
                                    && DefaultMessageStore.this.brokerConfig.isLongPollingEnable()
                                    && DefaultMessageStore.this.messageArrivingListener != null) {
                                DefaultMessageStore.this.messageArrivingListener.arriving(dispatchRequest.getTopic(),
                                    dispatchRequest.getQueueId(), dispatchRequest.getConsumeQueueOffset() + 1,
                                    dispatchRequest.getTagsCode(), dispatchRequest.getStoreTimestamp(),
                                    dispatchRequest.getBitMap(), dispatchRequest.getPropertiesMap());
                            }

                            //TODO: size就是一个消息体的大小,这样可以顺延到第二个消息的偏移量
                            this.reputFromOffset += size;

                            //TODO: 已经读过了的消息
                            readSize += size;

                            if (DefaultMessageStore.this.getMessageStoreConfig().getBrokerRole() == BrokerRole.SLAVE) {
                                DefaultMessageStore.this.storeStatsService
                                    .getSinglePutMessageTopicTimesTotal(dispatchRequest.getTopic()).incrementAndGet();
                                DefaultMessageStore.this.storeStatsService
                                    .getSinglePutMessageTopicSizeTotal(dispatchRequest.getTopic())
                                    .addAndGet(dispatchRequest.getMsgSize());
                            }
                        } else if (size == 0) {
                            //TODO: 如果没有消息,则切换到下一个文件
                            this.reputFromOffset = DefaultMessageStore.this.commitLog.rollNextFile(this.reputFromOffset);
                            readSize = result.getSize();
                        }
                    } else if (!dispatchRequest.isSuccess()) {

                        if (size > 0) {
                            log.error("[BUG]read total count not equals msg total size. reputFromOffset={}", reputFromOffset);
                            this.reputFromOffset += size;
                        } else {
                            doNext = false;
                            // If user open the dledger pattern or the broker is master node,
                            // it will not ignore the exception and fix the reputFromOffset variable
                            if (DefaultMessageStore.this.getMessageStoreConfig().isEnableDLegerCommitLog() ||
                                DefaultMessageStore.this.brokerConfig.getBrokerId() == MixAll.MASTER_ID) {
                                log.error("[BUG]dispatch message to consume queue error, COMMITLOG OFFSET: {}",
                                    this.reputFromOffset);
                                this.reputFromOffset += result.getSize() - readSize;
                            }
                        }
                    }
                }
            } finally {
                result.release();
            }
        } else {
            doNext = false;
        }
    }
}

这个方法的内容也不少,我们还是简单总结下:

  1. commitlog读取消息。

读取多少条呢?前面我们在看消息写入commitlog中时知道,如果消息写入缓冲区成功,则有一个wrotePosition 属性,记录commitlog的写入的最大位置。那么这里我就是读取到wrotePosition属性记录的位置的消息。

  1. 遍历读取到的消息,将消息的内容保存到DispatchRequest对象中。
  2. 如果读取到了消息,则开始分发
//TODO: 开始处理 consumequeue 和 indexFile。分发的核心逻辑
DefaultMessageStore.this.doDispatch(dispatchRequest);

我们继续点进去看它的内部实现:

public class DefaultMessageStore implements MessageStore {

    private final LinkedList<CommitLogDispatcher> dispatcherList;

    /**
     * DefaultMessageStore 构造器
     */
    public DefaultMessageStore(....) throws IOException {
        //TODO:保存消息分发的容器
        this.dispatcherList = new LinkedList<>();
        //TODO: 写入 ConsumeQueue 文件
        this.dispatcherList.addLast(new CommitLogDispatcherBuildConsumeQueue());
        //TODO:写入 IndexFile 文件
        this.dispatcherList.addLast(new CommitLogDispatcherBuildIndex());
        ...
    }

    /**
     * 分发
     */
    public void doDispatch(DispatchRequest req) {
        // 进行分发操作,dispatcherList 包含两个对象:
        // 1. CommitLogDispatcherBuildConsumeQueue:写入 ConsumeQueue 文件
        // 2. CommitLogDispatcherBuildIndex:写入 Index 文件
        for (CommitLogDispatcher dispatcher : this.dispatcherList) {
            dispatcher.dispatch(req);
        }
    }
}

在创建DefaultMessageStore对象时,其内部会创建两个CommitLogDispatcher

  • CommitLogDispatcherBuildConsumeQueue: 负责处理ConsumeQueue
  • CommitLogDispatcherBuildIndex: 负责处理 IndexFile

2.1 分发ConsumeQueue

class CommitLogDispatcherBuildConsumeQueue implements CommitLogDispatcher {

    @Override
    public void dispatch(DispatchRequest request) {
        final int tranType = MessageSysFlag.getTransactionValue(request.getSysFlag());
        switch (tranType) {
            case MessageSysFlag.TRANSACTION_NOT_TYPE:
            case MessageSysFlag.TRANSACTION_COMMIT_TYPE:
                //TODO:保存Consumequeue信息
                DefaultMessageStore.this.putMessagePositionInfo(request);
                break;
            case MessageSysFlag.TRANSACTION_PREPARED_TYPE:
            case MessageSysFlag.TRANSACTION_ROLLBACK_TYPE:
                break;
        }
    }
}

我们继续看内部实现:

public void putMessagePositionInfo(DispatchRequest dispatchRequest) {
    //TODO:根据topic和queueid获取ConsumeQueue
    ConsumeQueue cq = this.findConsumeQueue(dispatchRequest.getTopic(), dispatchRequest.getQueueId());
    //TODO:保存消息索引单元信息
    cq.putMessagePositionInfoWrapper(dispatchRequest);
}

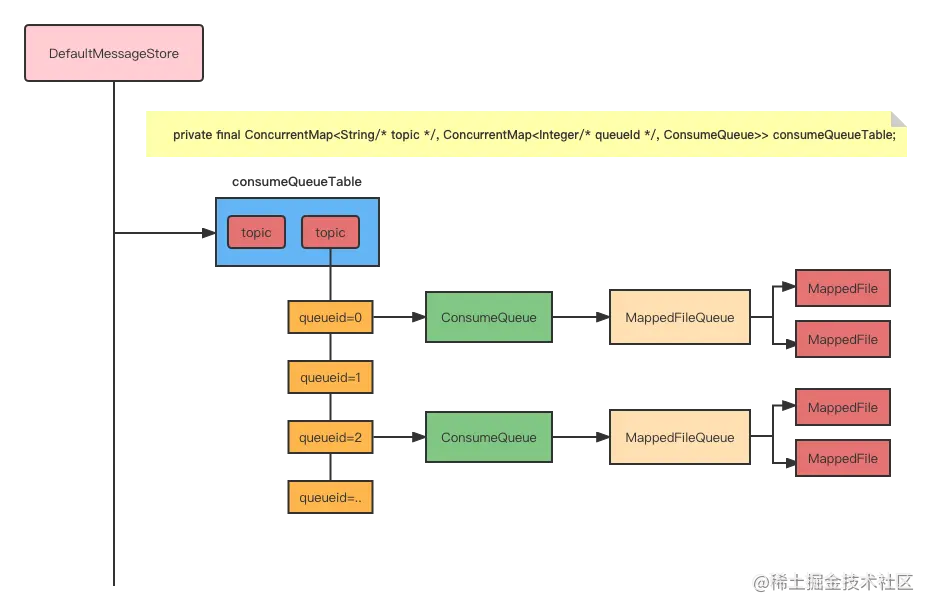

首先就是根据topic和queueid获取ConsumeQueue对象。 未命名文件.png 然后调用ConsumeQueueputMessagePositionInfoWrapper(.)方法

public void putMessagePositionInfoWrapper(DispatchRequest request) {

       //TODO:...省略部分代码......

        //TODO:只看关键部分,参数分别是:commitlog offset, msgsize, tag hashcode, queue offset
        boolean result = this.putMessagePositionInfo(request.getCommitLogOffset(),
            request.getMsgSize(), tagsCode, request.getConsumeQueueOffset());

      //TODO:...省略部分代码....
}

然后我们继续看它的内部实现:

private boolean putMessagePositionInfo(final long offset, final int size, final long tagsCode,
    final long cqOffset) {

    if (offset + size <= this.maxPhysicOffset) {
        log.warn("Maybe try to build consume queue repeatedly maxPhysicOffset={} phyOffset={}", maxPhysicOffset, offset);
        return true;
    }

    this.byteBufferIndex.flip();
    this.byteBufferIndex.limit(CQ_STORE_UNIT_SIZE);

    //TODO: 将数据放入缓冲区,这就是一个索引单元所包含的数据内容,共计20byte
    this.byteBufferIndex.putLong(offset);
    this.byteBufferIndex.putInt(size);
    this.byteBufferIndex.putLong(tagsCode);

    //TODO: CQ_STORE_UNIT_SIZE = 20byte
    final long expectLogicOffset = cqOffset * CQ_STORE_UNIT_SIZE;

    //TODO: 根据索引单元的实际物理偏移量获取索引单元文件
    MappedFile mappedFile = this.mappedFileQueue.getLastMappedFile(expectLogicOffset);
    if (mappedFile != null) {

        if (mappedFile.isFirstCreateInQueue() && cqOffset != 0 && mappedFile.getWrotePosition() == 0) {
            //TODO: 队列中的最小offset
            this.minLogicOffset = expectLogicOffset;
            this.mappedFileQueue.setFlushedWhere(expectLogicOffset);
            this.mappedFileQueue.setCommittedWhere(expectLogicOffset);
            this.fillPreBlank(mappedFile, expectLogicOffset);
            log.info("fill pre blank space " + mappedFile.getFileName() + " " + expectLogicOffset + " "
                + mappedFile.getWrotePosition());
        }

        //TODO:.........

        //TODO: ConsumeQueue中记录着commitlog 中最大的物理偏移量
        this.maxPhysicOffset = offset + size;

        //TODO: 将索引单元写入FileChannel中
        return mappedFile.appendMessage(this.byteBufferIndex.array());
    }
    return false;
}

总结一下写入的过程:

  1. 将消息的物理偏移量commitlog offset, 消息大小 msgSize, 消息的tag hashcode, 按照顺序分别写入索引单元中。


  1. 根据consumequeue 的(offset * 20)计算逻辑偏移量,根据这个偏移量就可以获取ConsumeQueue对应的最新的MappedFile。(每个consumequeue 索引单元固定20字节)

这个consumequeue 的 offset 是在消息写入commitlog时就已经计算好了,等消息分发时,直接获取这个offset, 然后将索引内容顺序写入到consumequeue的文件中。


  1. 将commitlog最大物理偏移量设置到Consumequeue中
  2. 将索引单元内容写入了FileChannel中,等待刷盘

DefaultMessageStore对象启动时,其内部的FlushConsumeQueueService对象也会启动,它就是ConsumeQueue的刷盘服务,每隔1s执行一次。
默认存储路径:$home/store/consumequeue/{topic}/{queueid}/{fileName}

2.2 分发IndexFile

class CommitLogDispatcherBuildIndex implements CommitLogDispatcher {

    @Override
    public void dispatch(DispatchRequest request) {
        //TODO:这个功能是可以关闭的,默认是开启的
        if (DefaultMessageStore.this.messageStoreConfig.isMessageIndexEnable()) {
            DefaultMessageStore.this.indexService.buildIndex(request);
        }
    }
}

我们继续看它的内部实现:

public void buildIndex(DispatchRequest req) {
    //TODO: 尝试获取或者创建IndexFile
    IndexFile indexFile = retryGetAndCreateIndexFile();
    if (indexFile != null) {
        long endPhyOffset = indexFile.getEndPhyOffset();
        DispatchRequest msg = req;
        String topic = msg.getTopic();
        String keys = msg.getKeys();

        //TODO:...省略部分代码.......

        //TODO:这个uniqKey就是msgId,它是broker端生成的,不为空
        if (req.getUniqKey() != null) {
            //TODO:核心逻辑
            indexFile = putKey(indexFile, msg, buildKey(topic, req.getUniqKey()));
            if (indexFile == null) {
                log.error("putKey error commitlog {} uniqkey {}", req.getCommitLogOffset(), req.getUniqKey());
                return;
            }
        }

        //TODO:这个是由生产者指定的,如果生产者没有指定,则不会创建该索引信息
        if (keys != null && keys.length() > 0) {
            String[] keyset = keys.split(MessageConst.KEY_SEPARATOR);
            for (int i = 0; i < keyset.length; i++) {
                String key = keyset[i];
                if (key.length() > 0) {
                    //TODO:核心逻辑
                    indexFile = putKey(indexFile, msg, buildKey(topic, key));
                    if (indexFile == null) {
                        log.error("putKey error commitlog {} uniqkey {}", req.getCommitLogOffset(), req.getUniqKey());
                        return;
                    }
                }
            }
        }
    } else {
        log.error("build index error, stop building index");
    }
}

在这里我们简单总结下:

  1. 获取或者创建IndexFile文件对象。

说明:这个方法内部有刷盘的逻辑,只有当IndexFile写满了,才会刷盘

  1. 判断是否需要创建索引
  • broker端会生成msgId, 这里会为msgId生成索引信息
  • 生产者指定keys, 可以指定多个,用空格分割,如果不指定,则不会创建索引信息。一般都会指定,因为一般为了避免重复消费,消费者可以根据这个keys进行消息去重。
  1. 调用IndexFile对象的putKey(...)逻辑

buildKey(topic, key))方法返回的是 (topic + "#" + key)

接下来我们就看下它的核心逻辑:

public boolean putKey(final String key, final long phyOffset, final long storeTimestamp) {
    if (this.indexHeader.getIndexCount() < this.indexNum) {
        //TODO: 对key取hash值
        int keyHash = indexKeyHashMethod(key);
        //TODO: 计算这个key 在 slot槽的位置(500w个)
        int slotPos = keyHash % this.hashSlotNum;

        //TODO: 计算slot的位置:固定40字节的IndexHeader + (slotPos * 每个slot槽固定4byte)
        int absSlotPos = IndexHeader.INDEX_HEADER_SIZE + slotPos * hashSlotSize;

        FileLock fileLock = null;

        try {

            // fileLock = this.fileChannel.lock(absSlotPos, hashSlotSize,
            // false);

            //TODO: 取出当前slot槽中存储的值 slotValue
            int slotValue = this.mappedByteBuffer.getInt(absSlotPos);
            if (slotValue <= invalidIndex || slotValue > this.indexHeader.getIndexCount()) {
                slotValue = invalidIndex;
            }

            //TODO: storeTimestamp 消息的存储时间(写到commitlog的时间)
            //TODO: this.indexHeader.getBeginTimestamp() 写入这个IndexFile第一条消息的时间
            long timeDiff = storeTimestamp - this.indexHeader.getBeginTimestamp();

            //TODO: timeDiff/1000, 这样占用4byte就够用了
            timeDiff = timeDiff / 1000;

            if (this.indexHeader.getBeginTimestamp() <= 0) {
                timeDiff = 0;
            } else if (timeDiff > Integer.MAX_VALUE) {
                timeDiff = Integer.MAX_VALUE;
            } else if (timeDiff < 0) {
                timeDiff = 0;
            }

            //TODO: 计算索引单元的位置
            //TODO: IndexHeader.INDEX_HEADER_SIZE 固定长度是40byte
            //TODO: this.hashSlotNum * hashSlotSize 就是500个slot槽 * 每个slot槽4byte
            //TODO: indexCount * 每个索引单元固定20byte (indexCount 在IndexHeader中有记录)
            int absIndexPos =
                IndexHeader.INDEX_HEADER_SIZE + this.hashSlotNum * hashSlotSize
                    + this.indexHeader.getIndexCount() * indexSize;

            //TODO: 按照顺序放入索引单元数据,
            //TODO: 分别是4byte的key的hash值,8byte的消息物理偏移量,4byte的(消息存储时间与当前IndexFile存储第一条消息的时间差)
            //TODO: 以及4byte上一次这个slot槽存储的值(它的存储结构类似于HashMap, 所以这个值就是用来解决hash冲突的)
            this.mappedByteBuffer.putInt(absIndexPos, keyHash);
            this.mappedByteBuffer.putLong(absIndexPos + 4, phyOffset);
            this.mappedByteBuffer.putInt(absIndexPos + 4 + 8, (int) timeDiff);
            this.mappedByteBuffer.putInt(absIndexPos + 4 + 8 + 4, slotValue);

            //TODO: 这个slot槽存储的值indexCount的最大值
            this.mappedByteBuffer.putInt(absSlotPos, this.indexHeader.getIndexCount());

            if (this.indexHeader.getIndexCount() <= 1) {
                //TODO: 写入IndexFile的第一条消息的物理偏移量放入IndexHeader中
                this.indexHeader.setBeginPhyOffset(phyOffset);
                //TODO: 写入IndexFile的第一条消息的时间放入IndexHeader中
                this.indexHeader.setBeginTimestamp(storeTimestamp);
            }

            if (invalidIndex == slotValue) {
                this.indexHeader.incHashSlotCount();
            }

            //TODO: indexCount++,统计在 IndexHeader中
            this.indexHeader.incIndexCount();
            //TODO: 将写入IndexFile的最后一条消息的物理偏移量写入IndexHeader中
            this.indexHeader.setEndPhyOffset(phyOffset);
            //TODO: 将写入IndexFile的最后一条消息的时间写入IndexHeader中
            this.indexHeader.setEndTimestamp(storeTimestamp);

            return true;
        } catch (Exception e) {
            log.error("putKey exception, Key: " + key + " KeyHashCode: " + key.hashCode(), e);
        } finally {
            if (fileLock != null) {
                try {
                    fileLock.release();
                } catch (IOException e) {
                    log.error("Failed to release the lock", e);
                }
            }
        }
    } else {
        log.warn("Over index file capacity: index count = " + this.indexHeader.getIndexCount()
            + "; index max num = " + this.indexNum);
    }

    return false;
}

这里的逻辑相比consumequeue要复杂很多,我们先说明一下IndexFile文件的组成


我通过图解来说明IndexFile构建索引的过程:

理解IndexFile的slot和index linkedList 之间的关系.jpg

个人觉得,IndexFile索引虽然相比ConsumeQueue要复杂,但知道即可,因为它的作用完全没有ConsumeQueue大,重点知道ConsumeQueue索引就好。

3.总结

本文讲述了Broker消息分发的过程,所谓分发,就是将消息写入ConsumeQueue和IndexFile中用来构建消息的索引,便于消费者快速消费消息。
消息分发是一个独立的异步线程:ReputMessageService,这个线程会实时的从commitlog中读取消息,然后将消息的物理偏移量(消息的物理偏移量可以定位一条物理消息)写入到ConsumeQueueIndexFile中。

好了,消息分发就写到这里吧。

限于作者个人水平,文中难免有错误之处,欢迎指正! 勿喷,感谢

分类:
后端
标签:
分类:
后端
标签:
收藏成功!
已添加到「」, 点击更改
