istio virtualservice 流量管控
创建网关
创建 gateway
mkdir chap2
cd chap2
cp ../chap1/pod1.yaml ./
kubectl exec -it pod1 -- sh -c "echo 111 > /usr/share/nginx/html/index.html"
kubectl get pods -o wide
curl -s 10.244.223.200
#curl出111
kubectl expose --name=svc1 pod pod1 --port=80
kubectl get svc -n istio-system
kubectl get gw #查看gateway 并没有，需要创建
# No resource found in ns1 namespace
# 编辑 gateway yaml
vim mygw1.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: mygw
spec:
selector:
istio: ingressgateway # use istio default controller
servers:
- port:
number: 80
name: http-1
protocol: HTTP
hosts:
- "aa.yuan.cc"
# 网关里的hosts必须要满足FQDN
# 可以看到我们的路口网关，与上面的创建的gateway的标签是匹配上的
kubectl get pods -n istio-system -l istio=ingressgateway
# 创建 gateway
kubectl apply -f mygw1.yaml
kubectl get gw
virtualService 的基本使用
创建 vs1
kubectl get vs
# No resource found in ns1 namespace
# 编写 vs1 yaml
vim vs1.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- route:
- destination:
host: svc1
# 创建 vs1
kubectl apply -f vs1.yaml
kubectl get vs
测试流量是否跑通
# 找一个服务器客户端
vim /etc/hosts
#写入口网关规定的ip地址
192.168.15.230 aa.yuan.cc aa
192.168.15.230 bb.yuan.cc bb
curl aa.rhce.cc
# 111
curl -I bb.rhce.cc
# bb 是访问不了的，404 ； 因为在网关中没有定义 bb
# 在gateway 中添加 bb 的配置
vim mygw1.yaml
- port:
number: 80
name: http-2
protocol: HTTP
hosts:
- "bb.yuan.cc"
# 重新启动
kubectl apply -f mygw1.yaml
# 此时再次访问 bb.yuan.cc 可以访问通嘛？ 还是不行的，因为 vs 没有定义，要不你需要在原本 vs 中加上 bb 的 hosts，要不你就需要再添加一个 vs 来指明 bb
curl -I bb.rhce.cc
# 编写 vs1 yaml
vim vs1.yaml
spec:
hosts:
- "aa.yuan.cc"
- "bb.yuan.cc"
# 重新启动
kubectl apply -f vs1.yaml
curl -I bb.rhce.cc
-------------------------------------------------------
上述是为了测试，如果遇到这种需求可以使用通配符，在gateway yaml中将hosts改为：”*.yuan.cc“
带有权重的 virtualService
创建 svc2
# 创建 pod2
sed 's/pod1/pod2/' pod1.yaml | kubectl apply -f -
kubectl get pods
# 更改 pod2 web 页面
kubectl exec -it pod2 -- sh -c "echo 222 > /usr/share/nginx/html/index.html"
# 创建 svc2
kubectl expose --name=svc2 pod pod2 --port=80
kubectl get svc
curl <CLUSTER IP> # 222
修改 vs1
# 编写 vs1 yaml，添加 svc2，并设置权重
vim vs1.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- route:
- destination:
host: svc1
weight: 65
- route:
- destination:
host: svc2
weight: 35
# 重新启动 vs1
kubectl apply -f vs1.yaml
测试 vs 权重
# 在客户端服务器中访问请求
while true ; do
> curl aa.yuan.cc ; sleep 1
> done

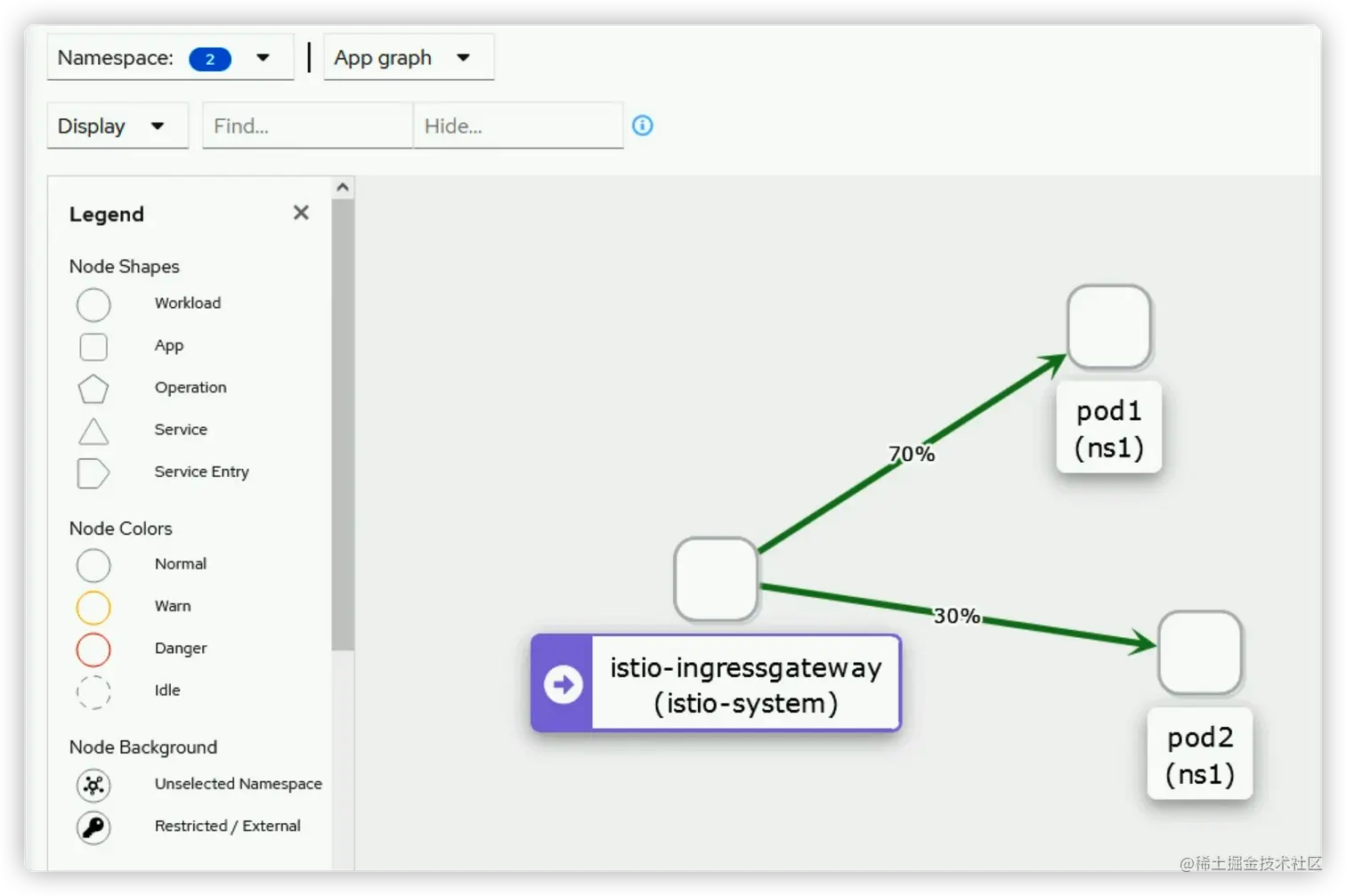

# 去 kiali 上添加上 istio-system 的 namespace ，在 Show Edge Labels 中勾选 请求分布
故障注入
fault : delay 测试svc1的延迟
vim vs1.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- fault:
delay:
percent: 100
fixedDelay: 1s
route:
- destination:
host: svc1
#此route需要在fault里
# 重启vs1
kubectl apply -f vs1.yaml
# 在客户端进行测试
curl aa.yuan.cc. #有了一定的延迟，延期了 fixedDelay 的 1s 的时间
fault : abort 模拟中断
vim vs1.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- fault:
#delay:
# percent: 100
# fixedDelay: 1s
abort:
percentage:
value: 100
httpStatus: 503
route:
- destination:
host: svc1
# 重启 vs1
kubectl apply -f vs1.yaml
# client 测试访问
curl -I aa.yuan.cc # 返回503
超时
创建 pod 和 svc
sed 's/pod1/pod3/' pod1.yaml | kubectl apply -f -
sed 's/pod1/pod4/' pod1.yaml | kubectl apply -f -
kubectl get pods
#把 pod4 nginx界面改为444
kubectl exec -it pod4 -- sh -c "echo 444 > /usr/share/nginx/html/index.html"
# 创建 svc
kubectl expose --name=svc3 pod pod3 --port=80
kubectl expose --name=svc4 pod pod4 --port=80
# 修改 pod3 中 nginx 配置文件
kubectl cp pod3:/etc/nginx/conf.d/default.conf default.conf
vim default.conf
location / {
#root /usr/share/nginx/html;
#index index.html index.htm
proxy_pass http://svc4;
proxy_http_version 1.1;
}
kubectl cp default.conf pod3:/etc/nginx/conf.d/default.conf
kubectl exec -it pod3 -- bash
nginx -t
nginx -s reload
# 测试结果
kubectl get svc
curl `svc3的IP` # 会显示 svc4 -> pod4 的444结果
创建 vs2
kubectl get vs
#先删除之前用的vs1
kubectl delete -f vs1.yaml
# 创建vs2
vim vs2.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs1
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- route:
- destination:
host: svc3 #映射到svc3
timeout: 3s
# 启动 vs2
kubectl apply -f vs2.yaml
# client 服务器执行测试
curl aa.yuan.cc. #444，目前还是正常的
创建 vs3
vim vs3.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs2
spec:
hosts:
- "svc4"
http:
- fault:
delay:
percent: 100
fixedDelay: 2s
route:
- destination:
host: svc4
# 启动 vs3
kubectl apply -f vs3.yaml
# client 服务器执行测试
curl aa.yuan.cc #444，目前还是正常的,只是有 2s 的延迟
#修改 vs3 的延迟时间
vim vs3.yaml
fixedDelay: 5s
# 配置生效
kubectl apply -f vs3.yaml
# client 服务器执行测试
curl -I aa.yuan.cc #失败
重试
# 修改 vs2 yaml
vim vs2.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs1
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- route:
- destination:
host: svc3 #映射到svc3
timeout: 3s
retries:
attempts: 3 #重试三次
perTryTimeout: 3s #指在这个时间之内去重试，如果超过这个时间就不会再去重试
retryOn: 5xx #如果vs3返回此状态吗，那么则重试3次
# 修改 vs3 yaml
vim vs3.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs2
spec:
hosts:
- "svc4"
http:
- fault:
#delay:
# percent: 100
# fixedDelay: 2s
abort:
percentage:
value: 100
httpStatus: 503
route:
- destination:
host: svc4
# 重启 vs2 vs3
kubectl apply -f vs2.yaml
kubectl apply -f vs3.yaml
# 查看日志
kubectl logs -f pod3
# 客户端访问
curl aa.yuan.cc
# 切回 pod3 日志，可以看到503的日志，并且是访问一次，重试了3次
# 清理环境
kubectl delete pod pod3
kubectl delete pod pod4
kubectl delete svc svc3
kubectl delete svc svc4
kubectl delete -f vs2.yaml
kubectl delete -f vs3.yaml
http 重写
创建 vs , 还原一下环境
kubectl get vs
#No resources found in ns1 namespace
kubectl get gw
#mygw
kubectl get pod
#pod1
#pod2
kubectl get svc
#svc1
#svc2
cp vs1.yaml vs.yaml
# 修改 vs yaml
vim vs.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- route:
- destination:
host: svc1
# 启动 vs
kubectl apply -f vs.yaml
修改 vs
# 在 pod1 nginx 中添加 html文件
kubectl exec -it pod1 -- bash
cd /usr/share/nginx/html
mkdir demo1 demo2
echo aaa > demo1/index.html
echo bbb > demo2/index.html
#客户端测试
curl aa.yuan.cc/demo1/index.html
curl aa.yuan.cc/demo2/index.html
# 创建 vs-rewrite yaml
cp vs.yaml vs-rewrite.yaml
vim vs-rewrite.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- match:
- uri:
prefix: /demo1/
rewrite:
uri: /demo2/ #从demo1跳转至demo2
route:
- destination:
host: svc1
# 启动 vs-rewrite
kubectl apply -f vs-rewrite.yaml
# 客户端测试，或者去 kiali 查看
curl aa.yuan.cc/demo1/index.html #返回bbb
curl aa.yuan.cc/demo2/index.html #没有返回，代表demo2不会匹配上
#如果说svc1的 route 在 match 之上，那么 match 规则 则不会生效，在route上就已经路由过去了
http:
- route:
- destination:
host: svc1
- match:
- uri:
prefix: /demo1/
rewrite:
uri: /demo2/
基于内容转发
cp vs.yaml vs-content.yaml
#编写 vs-content yaml
vim vs-content.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- match:
- headers:
User-Agent:
regex: .*(Chrome/([\d.]+)).* #通过 chrome 访问的则访问 svc1，否则访问 svc2
route:
- destination:
host: svc1
- route:
- destination:
host: svc2
## 客户端测试
#模拟非 chrome
curl --user-agent "Mozilla/5.0 (Windows NT 6.1; WOW64) AppleWebKit/537.36 (KHTMLme/31.0.1650.63 Safari/537.36" -I aa.yuan.cc
# 返回 222，反问到了 pod2
#模拟 chrome
curl --user-agent 'Chrome/54.0 (Windows NT 10.0)' aa.yuan.cc
#返回 111，访问到了 pod1
影子测试（流量镜像）
cp vs.yaml vs-mirror.yaml
# 编辑 vs-mirror
vim vs-mirror.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: myvs
spec:
hosts:
- "aa.yuan.cc"
gateways:
- mygw
http:
- route:
- destination:
host: svc1
mirror:
host: svc2
# 启动 vs-mirror
kubectl apply -f vs-mirror.yaml
# 客户端测试，查看pod2是否有复制一份流量过来
curl --user-agent 'Chrome/54.0 (Windows NT 10.0)' aa.yuan.cc
kubectl logs -f pod2
