RocketMQ源码分析4:Broker处理消息流程

·  阅读 371

本文已参与[新人创作礼]活动,一路开启掘金创作之路。

基于rocketmq-4.9.0 版本分析rocketmq

1.接收和处理请求

其实这里和NameServer处理请求的过程是一样的。 在前面Broker启动过程文章中,我们知道Broker启动时,最终会启动一个netty服务,可以接收读写请求。那么这篇文章我们就来看看他是如何接收和处理请求的。

在前面分析Broker启动的过程中,我们通过源码看到,netty服务端启动类会绑定很多ChannelHandler,有负责处理握手的,有负责处理心跳的,有负责处理连接的,也有负责读写的,其中NettyServerHandler就是负责读写的。
我们在简单看下代码:

//TODO: ServerBootstrap 是netty的启动类
ServerBootstrap childHandler =
    this.serverBootstrap.group(this.eventLoopGroupBoss, this.eventLoopGroupSelector)
        .channel(useEpoll() ? EpollServerSocketChannel.class : NioServerSocketChannel.class)
        .option(ChannelOption.SO_BACKLOG, 1024)
        .option(ChannelOption.SO_REUSEADDR, true)
        .option(ChannelOption.SO_KEEPALIVE, false)
        .childOption(ChannelOption.TCP_NODELAY, true)
        .childOption(ChannelOption.SO_SNDBUF, nettyServerConfig.getServerSocketSndBufSize())
        .childOption(ChannelOption.SO_RCVBUF, nettyServerConfig.getServerSocketRcvBufSize())
        //TODO:绑定ip和端口
        .localAddress(new InetSocketAddress(this.nettyServerConfig.getListenPort()))
        .childHandler(new ChannelInitializer<SocketChannel>() {
            @Override
            public void initChannel(SocketChannel ch) throws Exception {
                ch.pipeline()
                    .addLast(defaultEventExecutorGroup, HANDSHAKE_HANDLER_NAME, handshakeHandler)
                    .addLast(defaultEventExecutorGroup,
                        encoder,
                        new NettyDecoder(),
                        //TODO:处理心跳的ChannelHandler
                        new IdleStateHandler(0, 0, nettyServerConfig.getServerChannelMaxIdleTimeSeconds()),
                        //TODO:处理连接的 ChannelHandler
                        connectionManageHandler,
                        //TODO: 处理读写的 ChannelHandler (NettyServerHandler)
                        serverHandler
                    );
            }
        });
复制代码

broker开放10911端口用来与producer和consumer进行通信。 所以,NettyServerHandler 类就是我们分析的入口: 它是 NettyRemotingServer 类的内部类

@Sharable
class NettyServerHandler extends SimpleChannelInboundHandler<RemotingCommand> {

    @Override
    protected void channelRead0(ChannelHandlerContext ctx, RemotingCommand msg) throws Exception {
        processMessageReceived(ctx, msg);
    }
}
复制代码

看到它是不是很熟悉?没错,NameServer处理请求也是它(不过他们是分别new的不同对象) 然后我们继续看它的内部实现:

public void processRequestCommand(final ChannelHandlerContext ctx, final RemotingCommand cmd) {
    //TODO:从处理器表中获取Pair对象
    final Pair<NettyRequestProcessor, ExecutorService> matched = this.processorTable.get(cmd.getCode());
    final Pair<NettyRequestProcessor, ExecutorService> pair = null == matched ? this.defaultRequestProcessor : matched;
    final int opaque = cmd.getOpaque();

    if (pair != null) {
        //TODO:构建一个线程,当submit到线程池中时会执行
        //TODO: 先不要展开看这里,继续往后看,会将该run 提交到线程池中
        Runnable run = new Runnable() {
            @Override
            public void run() {
                try {

                    //TODO:...省略部分代码......

                   //TODO:核心
                    if (pair.getObject1() instanceof AsyncNettyRequestProcessor) {
                        AsyncNettyRequestProcessor processor = (AsyncNettyRequestProcessor)pair.getObject1();
                        processor.asyncProcessRequest(ctx, cmd, callback);
                    } else {
                        NettyRequestProcessor processor = pair.getObject1();
                        RemotingCommand response = processor.processRequest(ctx, cmd);
                        callback.callback(response);
                    }
                } catch (Throwable e) {
                   //TODO:....省略catch......
                }
            }
        };

        //TODO: ....省略部分代码.......

        try {
            //TODO:将上面创建的Runnable放入线程池中然后执行
            final RequestTask requestTask = new RequestTask(run, ctx.channel(), cmd);
            pair.getObject2().submit(requestTask);

        } catch (RejectedExecutionException e) {
            //TODO:省略catch代码.......
        }
    } else {
        //TODO:...省略else......
    }
}
复制代码

总结一下就主要做两件事,获取处理器,然后调用处理器的处理方法。

  1. 获取处理器
final Pair<NettyRequestProcessor, ExecutorService> matched = this.processorTable.get(cmd.getCode());
final Pair<NettyRequestProcessor, ExecutorService> pair = null == matched ? this.defaultRequestProcessor : matched;
复制代码

从处理器表processorTable中根据code获取处理器,在上一篇文章Broker启动-注册处理器中,它会注册处理器到这个处理器表中,这个code 就是用来区分业务场景的。比如生产者发送消息的code=RequestCode.SEND_MESSAGE,消费者拉取消息的code=RequestCode.PULL_MESSAGE

我们这里先不关注code,总之就是从处理器表processorTable中获取一个处理器。这里提一嘴,在分析NameServer处理请求的时候,它也会注册处理器,不过它不会向这个处理器表中注册处理器,而是使用一个默认的处理器。

  1. 调用处理器的处理方法
if (pair.getObject1() instanceof AsyncNettyRequestProcessor) {
    AsyncNettyRequestProcessor processor = (AsyncNettyRequestProcessor)pair.getObject1();
    processor.asyncProcessRequest(ctx, cmd, callback);
} else {
    NettyRequestProcessor processor = pair.getObject1();
    RemotingCommand response = processor.processRequest(ctx, cmd);
    callback.callback(response);
}
复制代码

在调用处理方法之前,我们要知道这个Pair对象是什么?
在前面Broker启动-注册处理器一文中,我们发现,它会new 一个 Pair对象放入到处理器表中,作为Map的value,而Pair对象有两个泛型T1,T2,分别对应着处理器和线程池

public class Pair<T1, T2> {
    private T1 object1;
    private T2 object2;

    public Pair(T1 object1, T2 object2) {
        this.object1 = object1;
        this.object2 = object2;
    }
}
复制代码

object1=业务处理器,object2=线程池 那么接下来就是进入处理器开始处理业务逻辑了,那么我们就以接收producer发送消息的处理器SendMessageProcessor为例来往下看 从类的继承结构上看,它继承了 AsyncNettyRequestProcessor, 处理器基本上都继承了它,所以走的是异步逻辑(也就是if逻辑)

  • SendMessageProcessor#asyncProcessRequest(..)
public CompletableFuture<RemotingCommand> asyncProcessRequest(ChannelHandlerContext ctx,
                                                              RemotingCommand request) throws RemotingCommandException {
    final SendMessageContext mqtraceContext;
    switch (request.getCode()) {
        //TODO: 消费失败,发起重试,则会来到这里
        case RequestCode.CONSUMER_SEND_MSG_BACK:
            return this.asyncConsumerSendMsgBack(ctx, request);
        default:
            SendMessageRequestHeader requestHeader = parseRequestHeader(request);
            if (requestHeader == null) {
                return CompletableFuture.completedFuture(null);
            }
            mqtraceContext = buildMsgContext(ctx, requestHeader);
            this.executeSendMessageHookBefore(ctx, request, mqtraceContext);
            if (requestHeader.isBatch()) {
                //TODO: 批量消息
                return this.asyncSendBatchMessage(ctx, request, mqtraceContext, requestHeader);
            } else {

                //TODO: 普通消息发送就会走这里
                return this.asyncSendMessage(ctx, request, mqtraceContext, requestHeader);
            }
    }
}
复制代码

接下来我们就具体分析Broker是如何一步一步将消息存储起来的。

2.消息存储

处理producer发送消息的处理器是 SendMessageProcessor

  • 生产者可以发送普通消息,顺序消息,延迟消息,事务消息,批量消息,我们就以普通消息为例来分析。
private CompletableFuture<RemotingCommand> asyncSendMessage(ChannelHandlerContext ctx, RemotingCommand request,
                                                            SendMessageContext mqtraceContext,
                                                            SendMessageRequestHeader requestHeader) {
    //TODO:预发送
    final RemotingCommand response = preSend(ctx, request, requestHeader);
    final SendMessageResponseHeader responseHeader = (SendMessageResponseHeader)response.readCustomHeader();

    //TODO:....省略部分代码......

    //TODO:如果没有指定queueid,则随机指定一个
    if (queueIdInt < 0) {
        queueIdInt = randomQueueId(topicConfig.getWriteQueueNums());
    }

    //TODO:构建消息体对象,保存topic,queueid,msg等内容
    MessageExtBrokerInner msgInner = new MessageExtBrokerInner();
    msgInner.setTopic(requestHeader.getTopic());
    msgInner.setQueueId(queueIdInt);
    msgInner.setBody(body);
    //TODO:.......other info......
    msgInner.setPropertiesString(MessageDecoder.messageProperties2String(msgInner.getProperties()));

    CompletableFuture<PutMessageResult> putMessageResult = null;
    Map<String, String> origProps = MessageDecoder.string2messageProperties(requestHeader.getProperties());
    String transFlag = origProps.get(MessageConst.PROPERTY_TRANSACTION_PREPARED);
    if (transFlag != null && Boolean.parseBoolean(transFlag)) {

        //TODO: 事务消息
        putMessageResult = this.brokerController.getTransactionalMessageService().asyncPrepareMessage(msgInner);
    } else {

        //TODO: 普通消息
        putMessageResult = this.brokerController.getMessageStore().asyncPutMessage(msgInner);
    }
    return handlePutMessageResultFuture(putMessageResult, response, request, msgInner, responseHeader, mqtraceContext, ctx, queueIdInt);
}
复制代码

这个方法主要是做三件事

  1. 获取topic配置信息(在preSend()方法中),如果获取不到,则创建新的topic配置信息并持久化到文件中。

默认存储路径:$user.home/store/config/topics.json

  1. 构造MessageExtBrokerInner对象,将生产者发送的消息内容,比如topic,queueid,消息体,消息的发送时间,消息的发送机器地址等内容保存到对象中; 在增加一些额外信息,比如存储消息的机器地址等。
  2. 发送消息。这里有分送事务消息普通消息两种,我们这里暂时就先看普通消息

然后我们继续看普通消息的存储流程:

DefaultMessageStore#asyncPutMessage(.)

@Override
public PutMessageResult putMessage(MessageExtBrokerInner msg) {

    //TODO:调用commitlog对象的存储方法
    CompletableFuture<PutMessageResult> putResultFuture = this.commitLog.asyncPutMessage(msg);

    return result;
}
复制代码

那么我们继续点进去CommitLog的内部实现:

  • 代码是非常的多,还是只保留关注的部分
public CompletableFuture<PutMessageResult> asyncPutMessage(final MessageExtBrokerInner msg) {

    //TODO:消息的原始topic和queueid
    String topic = msg.getTopic();
    int queueId = msg.getQueueId();

    //TODO:判断是否为延迟消息
    final int tranType = MessageSysFlag.getTransactionValue(msg.getSysFlag());
    if (tranType == MessageSysFlag.TRANSACTION_NOT_TYPE
            || tranType == MessageSysFlag.TRANSACTION_COMMIT_TYPE) {
        // Delay Delivery
        if (msg.getDelayTimeLevel() > 0) {
            if (msg.getDelayTimeLevel() > this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel()) {
                msg.setDelayTimeLevel(this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel());
            }

            topic = TopicValidator.RMQ_SYS_SCHEDULE_TOPIC;
            queueId = ScheduleMessageService.delayLevel2QueueId(msg.getDelayTimeLevel());

            // Backup real topic, queueId
            MessageAccessor.putProperty(msg, MessageConst.PROPERTY_REAL_TOPIC, msg.getTopic());
            MessageAccessor.putProperty(msg, MessageConst.PROPERTY_REAL_QUEUE_ID, String.valueOf(msg.getQueueId()));
            msg.setPropertiesString(MessageDecoder.messageProperties2String(msg.getProperties()));

            msg.setTopic(topic);
            msg.setQueueId(queueId);
        }
    }

    long elapsedTimeInLock = 0;
    MappedFile unlockMappedFile = null;
    //TODO: 获取最新的MappedFile 文件
    MappedFile mappedFile = this.mappedFileQueue.getLastMappedFile();

    putMessageLock.lock(); //spin or ReentrantLock ,depending on store config
    try {
        //TODO......

        if (null == mappedFile || mappedFile.isFull()) {
            //TODO: 创建新的 MappedFile 文件,如果是首次写入消息,肯定会进来这里
            mappedFile = this.mappedFileQueue.getLastMappedFile(0); // Mark: NewFile may be cause noise
        }
       //TODO:........


        //TODO: 添加消息
        result = mappedFile.appendMessage(msg, this.appendMessageCallback);
        //TODO:检查put消息的状态
        switch (result.getStatus()) {
            case PUT_OK:  //TODO: 写入成功,退出switch
                break;
            case END_OF_FILE:  //TODO: 写到文件末尾了,重新新建一个文件再次写入
                unlockMappedFile = mappedFile;
                // Create a new file, re-write the message
                mappedFile = this.mappedFileQueue.getLastMappedFile(0);
                if (null == mappedFile) {
                    // XXX: warn and notify me
                    log.error("create mapped file2 error, topic: " + msg.getTopic() + " clientAddr: " + msg.getBornHostString());
                    beginTimeInLock = 0;
                    return CompletableFuture.completedFuture(new PutMessageResult(PutMessageStatus.CREATE_MAPEDFILE_FAILED, result));
                }
                result = mappedFile.appendMessage(msg, this.appendMessageCallback);
                break;
            //TODO:消息大小超过4M
            case MESSAGE_SIZE_EXCEEDED:

            //TODO:...other case.....
        }

        elapsedTimeInLock = this.defaultMessageStore.getSystemClock().now() - beginLockTimestamp;
        beginTimeInLock = 0;
    } finally {
        putMessageLock.unlock();
    }

    if (elapsedTimeInLock > 500) {
        log.warn("[NOTIFYME]putMessage in lock cost time(ms)={}, bodyLength={} AppendMessageResult={}", elapsedTimeInLock, msg.getBody().length, result);
    }

    if (null != unlockMappedFile && this.defaultMessageStore.getMessageStoreConfig().isWarmMapedFileEnable()) {
        this.defaultMessageStore.unlockMappedFile(unlockMappedFile);
    }

    PutMessageResult putMessageResult = new PutMessageResult(PutMessageStatus.PUT_OK, result);

    //TODO:统计
    storeStatsService.getSinglePutMessageTopicTimesTotal(msg.getTopic()).incrementAndGet();
    storeStatsService.getSinglePutMessageTopicSizeTotal(topic).addAndGet(result.getWroteBytes());
    //TODO:提交刷盘请求
    CompletableFuture<PutMessageStatus> flushResultFuture = submitFlushRequest(result, msg);
    CompletableFuture<PutMessageStatus> replicaResultFuture = submitReplicaRequest(result, msg);
    return flushResultFuture.thenCombine(replicaResultFuture, (flushStatus, replicaStatus) -> {
        if (flushStatus != PutMessageStatus.PUT_OK) {
            putMessageResult.setPutMessageStatus(flushStatus);
        }
        if (replicaStatus != PutMessageStatus.PUT_OK) {
            putMessageResult.setPutMessageStatus(replicaStatus);
            if (replicaStatus == PutMessageStatus.FLUSH_SLAVE_TIMEOUT) {
                log.error("do sync transfer other node, wait return, but failed, topic: {} tags: {} client address: {}",
                        msg.getTopic(), msg.getTags(), msg.getBornHostNameString());
            }
        }
        return putMessageResult;
    });
}
复制代码

代码比较多,我们简单总结下:

  1. 判断是否为延迟消息,如果是延迟消息,则将topic替换为SCHEDULE_TOPIC_XXXX,将queueid替换为(延迟级别-1),将原始的topic和queueid保存到消息对象的Properties属性中。
  2. 获取最新的MappedFile文件对象。这个MappedFile在这里可以理解为是消息文件的逻辑映射,然后调用MappedFile对象的方法put消息.
  3. 提交刷盘请求

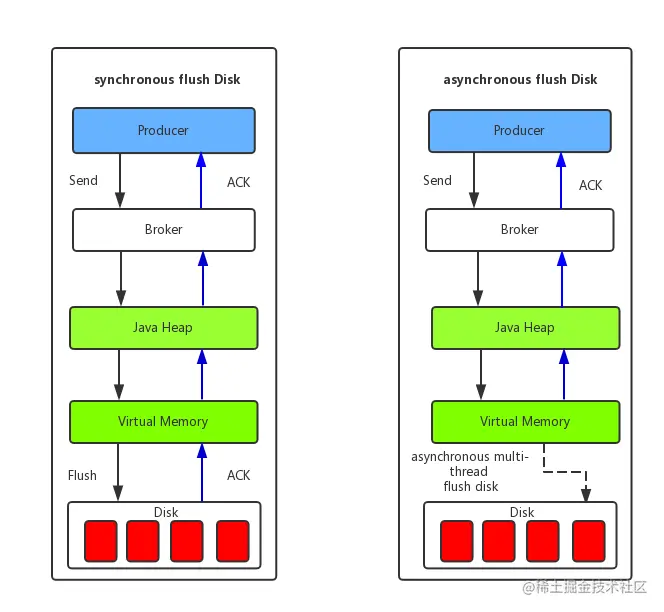

  • 同步刷盘:只有在消息真正持久化至磁盘后RocketMQ的Broker端才会真正返回给Producer端一个成功的ACK响应。同步刷盘对MQ消息可靠性来说是一种不错的保障,但是性能上会有较大影响,一般适用于金融业务应用该模式较多
  • 异步刷盘:能够充分利用OS的PageCache的优势,只要消息写入PageCache即可将成功的ACK返回给Producer端。消息刷盘采用后台异步线程提交的方式进行,降低了读写延迟,提高了MQ的性能和吞吐量。

所以我们继续看第2点,MappedFile它是如何Put消息的:

public AppendMessageResult appendMessagesInner(final MessageExt messageExt, final AppendMessageCallback cb) {
    assert messageExt != null;
    assert cb != null;


    //TODO: 记录写入的位置,每次递增消息的totalSize
    int currentPos = this.wrotePosition.get();

    if (currentPos < this.fileSize) {

        //TODO: 取得是 this.mappedByteBuffer.slice()
        ByteBuffer byteBuffer = writeBuffer != null ? writeBuffer.slice() : this.mappedByteBuffer.slice();
        byteBuffer.position(currentPos);
        AppendMessageResult result;
        if (messageExt instanceof MessageExtBrokerInner) {

            //TODO: 普通消息
            //TODO: this.getFileFromOffset() 对应的是 fileFromOffset 属性,他就是每个mappedFile 文件的第一个偏移量,也就是文件名,Long.parseLong() 取得的,第一个文件的话就是0
            //TODO: 第三个参数maxBlank, 是文件大小(1G) -当前文件已经写入的数据
            result = cb.doAppend(this.getFileFromOffset(), byteBuffer, this.fileSize - currentPos, (MessageExtBrokerInner) messageExt);
        } else if (messageExt instanceof MessageExtBatch) {
            result = cb.doAppend(this.getFileFromOffset(), byteBuffer, this.fileSize - currentPos, (MessageExtBatch) messageExt);
        } else {
            return new AppendMessageResult(AppendMessageStatus.UNKNOWN_ERROR);
        }


        //TODO: 写入成功后,记录写入的位置,这个很有用
        this.wrotePosition.addAndGet(result.getWroteBytes());
        this.storeTimestamp = result.getStoreTimestamp();
        return result;
    }
    log.error("MappedFile.appendMessage return null, wrotePosition: {} fileSize: {}", currentPos, this.fileSize);
    return new AppendMessageResult(AppendMessageStatus.UNKNOWN_ERROR);
}
复制代码

然后我们继续看cb.doAppend(....)方法,看它如何存储消息:

public AppendMessageResult doAppend(final long fileFromOffset, final ByteBuffer byteBuffer, final int maxBlank,
    final MessageExtBrokerInner msgInner) {
    // STORETIMESTAMP + STOREHOSTADDRESS + OFFSET <br>

    //TODO:消息写入的物理偏移量,我们通过索引找消息的时候,实际上最终就是通过这个偏移量占到真实的物理消息
    //TODO: fileFromOffset 是每个文件的第一个物理偏移量,也就是文件名(每个文件1G)
    long wroteOffset = fileFromOffset + byteBuffer.position();

    int sysflag = msgInner.getSysFlag();

    int bornHostLength = (sysflag & MessageSysFlag.BORNHOST_V6_FLAG) == 0 ? 4 + 4 : 16 + 4;
    int storeHostLength = (sysflag & MessageSysFlag.STOREHOSTADDRESS_V6_FLAG) == 0 ? 4 + 4 : 16 + 4;
    ByteBuffer bornHostHolder = ByteBuffer.allocate(bornHostLength);
    ByteBuffer storeHostHolder = ByteBuffer.allocate(storeHostLength);

    this.resetByteBuffer(storeHostHolder, storeHostLength);
    String msgId;
    if ((sysflag & MessageSysFlag.STOREHOSTADDRESS_V6_FLAG) == 0) {
        //TODO:创建消息的msgId
        msgId = MessageDecoder.createMessageId(this.msgIdMemory, msgInner.getStoreHostBytes(storeHostHolder), wroteOffset);
    } else {
        msgId = MessageDecoder.createMessageId(this.msgIdV6Memory, msgInner.getStoreHostBytes(storeHostHolder), wroteOffset);
    }

    // Record ConsumeQueue information
    keyBuilder.setLength(0);
    keyBuilder.append(msgInner.getTopic());
    keyBuilder.append('-');
    keyBuilder.append(msgInner.getQueueId());
    String key = keyBuilder.toString();

    //TODO: 记录consumequeue 的 offset
    //TODO: key=(topic-queueid) 可以看出,他已经确定了topic和queue
    //TODO: value 就是这个topic下的这个queue的 offset
    Long queueOffset = CommitLog.this.topicQueueTable.get(key);
    if (null == queueOffset) {
        //TODO: 第一次放入肯定是null, 所以queueOffset = 0, 并且放入map中
        queueOffset = 0L;
        CommitLog.this.topicQueueTable.put(key, queueOffset);
    }

    // Transaction messages that require special handling
    final int tranType = MessageSysFlag.getTransactionValue(msgInner.getSysFlag());
    switch (tranType) {
        // Prepared and Rollback message is not consumed, will not enter the
        // consumer queuec
        case MessageSysFlag.TRANSACTION_PREPARED_TYPE:
        case MessageSysFlag.TRANSACTION_ROLLBACK_TYPE:
            queueOffset = 0L;
            break;
        case MessageSysFlag.TRANSACTION_NOT_TYPE:
        case MessageSysFlag.TRANSACTION_COMMIT_TYPE:
        default:
            break;
    }

    /**
     * Serialize message
     */
    final byte[] propertiesData =
        msgInner.getPropertiesString() == null ? null : msgInner.getPropertiesString().getBytes(MessageDecoder.CHARSET_UTF8);

    final int propertiesLength = propertiesData == null ? 0 : propertiesData.length;

    if (propertiesLength > Short.MAX_VALUE) {
        log.warn("putMessage message properties length too long. length={}", propertiesData.length);
        return new AppendMessageResult(AppendMessageStatus.PROPERTIES_SIZE_EXCEEDED);
    }

    final byte[] topicData = msgInner.getTopic().getBytes(MessageDecoder.CHARSET_UTF8);
    final int topicLength = topicData.length;

    final int bodyLength = msgInner.getBody() == null ? 0 : msgInner.getBody().length;

    final int msgLen = calMsgLength(msgInner.getSysFlag(), bodyLength, topicLength, propertiesLength);

    // Exceeds the maximum message
    //TODO: 消息大小超过了4M
    if (msgLen > this.maxMessageSize) {
        CommitLog.log.warn("message size exceeded, msg total size: " + msgLen + ", msg body size: " + bodyLength
            + ", maxMessageSize: " + this.maxMessageSize);
        return new AppendMessageResult(AppendMessageStatus.MESSAGE_SIZE_EXCEEDED);
    }

    // Determines whether there is sufficient free space
    //TODO: 消息已经写到文件末尾写不开了,则返回 END_OF_FILE 码,然后新建mappedFile文件再次写入
    if ((msgLen + END_FILE_MIN_BLANK_LENGTH) > maxBlank) {
        this.resetByteBuffer(this.msgStoreItemMemory, maxBlank);
        // 1 TOTALSIZE
        this.msgStoreItemMemory.putInt(maxBlank);
        // 2 MAGICCODE
        this.msgStoreItemMemory.putInt(CommitLog.BLANK_MAGIC_CODE);
        // 3 The remaining space may be any value
        // Here the length of the specially set maxBlank
        final long beginTimeMills = CommitLog.this.defaultMessageStore.now();
        byteBuffer.put(this.msgStoreItemMemory.array(), 0, maxBlank);
        return new AppendMessageResult(AppendMessageStatus.END_OF_FILE, wroteOffset, maxBlank, msgId, msgInner.getStoreTimestamp(),
            queueOffset, CommitLog.this.defaultMessageStore.now() - beginTimeMills);
    }

    // Initialization of storage space
    //TODO: 正常写入
    this.resetByteBuffer(msgStoreItemMemory, msgLen);
    // 1 TOTALSIZE
    this.msgStoreItemMemory.putInt(msgLen);
    // 2 MAGICCODE
    this.msgStoreItemMemory.putInt(CommitLog.MESSAGE_MAGIC_CODE);
    // 3 BODYCRC
    this.msgStoreItemMemory.putInt(msgInner.getBodyCRC());
    // 4 QUEUEID
    this.msgStoreItemMemory.putInt(msgInner.getQueueId());
    // 5 FLAG
    this.msgStoreItemMemory.putInt(msgInner.getFlag());
    // 6 QUEUEOFFSET
    // TODO: 存放的是offset, offset * 20 就可以定位在consumequeue中的实际位置
    this.msgStoreItemMemory.putLong(queueOffset);
    // 7 PHYSICALOFFSET
    this.msgStoreItemMemory.putLong(fileFromOffset + byteBuffer.position());
    // 8 SYSFLAG
    this.msgStoreItemMemory.putInt(msgInner.getSysFlag());
    // 9 BORNTIMESTAMP
    this.msgStoreItemMemory.putLong(msgInner.getBornTimestamp());
    // 10 BORNHOST
    this.resetByteBuffer(bornHostHolder, bornHostLength);
    this.msgStoreItemMemory.put(msgInner.getBornHostBytes(bornHostHolder));
    // 11 STORETIMESTAMP
    this.msgStoreItemMemory.putLong(msgInner.getStoreTimestamp());
    // 12 STOREHOSTADDRESS
    this.resetByteBuffer(storeHostHolder, storeHostLength);
    this.msgStoreItemMemory.put(msgInner.getStoreHostBytes(storeHostHolder));
    // 13 RECONSUMETIMES
    this.msgStoreItemMemory.putInt(msgInner.getReconsumeTimes());
    // 14 Prepared Transaction Offset
    this.msgStoreItemMemory.putLong(msgInner.getPreparedTransactionOffset());
    // 15 BODY
    this.msgStoreItemMemory.putInt(bodyLength);
    if (bodyLength > 0)
        this.msgStoreItemMemory.put(msgInner.getBody());
    // 16 TOPIC
    this.msgStoreItemMemory.put((byte) topicLength);
    this.msgStoreItemMemory.put(topicData);
    // 17 PROPERTIES
    this.msgStoreItemMemory.putShort((short) propertiesLength);
    if (propertiesLength > 0)
        this.msgStoreItemMemory.put(propertiesData);

    final long beginTimeMills = CommitLog.this.defaultMessageStore.now();
    // Write messages to the queue buffer

    //TODO: 将消息体数据写入buffer中
    byteBuffer.put(this.msgStoreItemMemory.array(), 0, msgLen);

    AppendMessageResult result = new AppendMessageResult(AppendMessageStatus.PUT_OK, wroteOffset, msgLen, msgId,
        msgInner.getStoreTimestamp(), queueOffset, CommitLog.this.defaultMessageStore.now() - beginTimeMills);

    switch (tranType) {
        case MessageSysFlag.TRANSACTION_PREPARED_TYPE:
        case MessageSysFlag.TRANSACTION_ROLLBACK_TYPE:
            break;
        case MessageSysFlag.TRANSACTION_NOT_TYPE:
        case MessageSysFlag.TRANSACTION_COMMIT_TYPE:
            // The next update ConsumeQueue information

            //TODO: 写入成功后,consumequeue 下的 offset 自增1
            CommitLog.this.topicQueueTable.put(key, ++queueOffset);
            break;
        default:
            break;
    }
    return result;
}
复制代码

这个方法的内容也比较多,我们还是简单总结下:

  1. 设置消息的msgId(说明msgId是broker端生成的)
  2. 计算consumequeue的offset(在broker启动时,会加载配置文件中的内容到这个Map中)

在消息分发时,会根据这个offset值按顺序写入到索引文件中。

  1. 判断消息是否超过4M,如果超过4M则返回一个MESSAGE_SIZE_EXCEEDED错误码。

单个消息大小限制是4M,producer端会check, broker端会check,这个值可以修改,但注意要修改两端。

  1. 判断当前文件是否还写的下当前消息,如果写不下,则新建一个MappedFile,再次写入
  2. 初始化存储空间,写入一个消息体的全部内容,然后放入缓冲区。消息体内容大致如图:


消息写入到commitlog后,这条消息的处理流程就结束了。然后接下来就是消息分发(构建消息索引)



关于消息存储,我们看下官网的文章阐述:

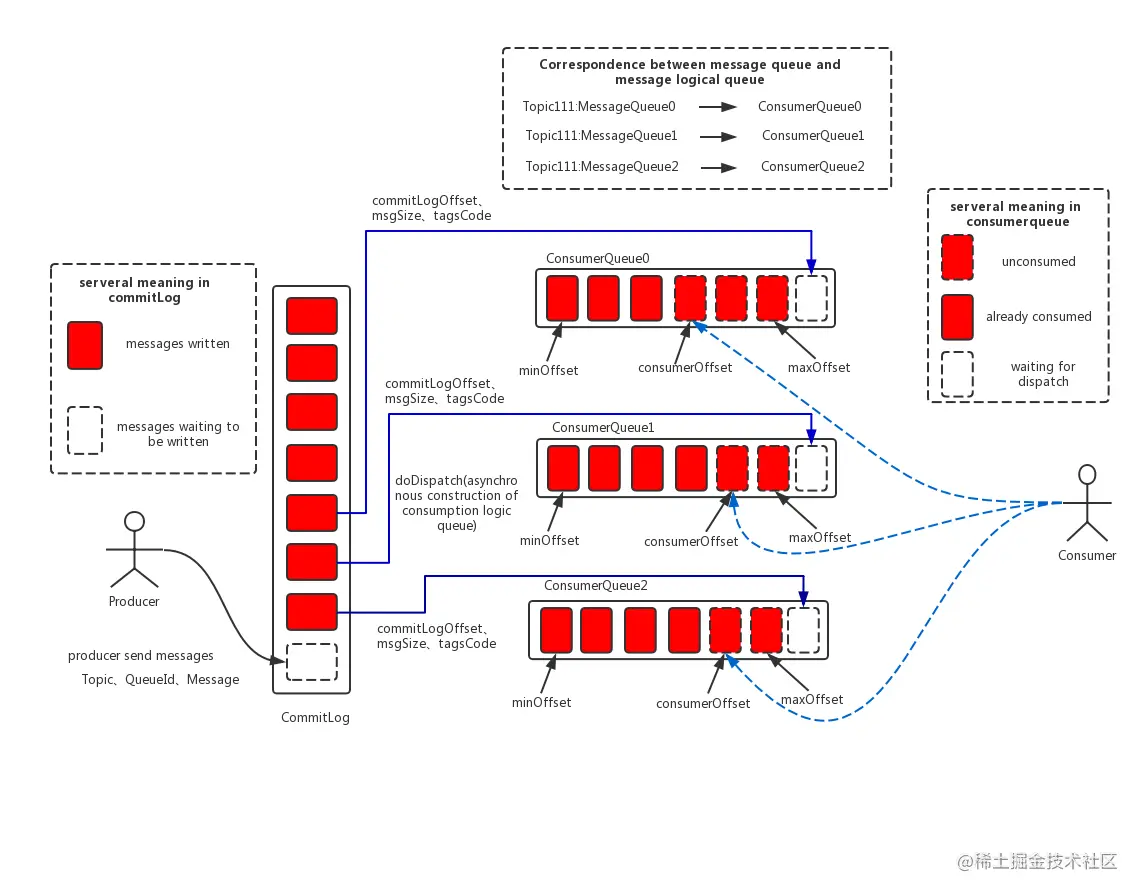

消息存储整体架构

消息存储架构图中主要有下面三个跟消息存储相关的文件构成。

(1) CommitLog:消息主体以及元数据的存储主体,存储Producer端写入的消息主体内容,消息内容不是定长的。单个文件大小默认1G, 文件名长度为20位,左边补零,剩余为起始偏移量,比如00000000000000000000代表了第一个文件,起始偏移量为0,文件大小为1G=1073741824;当第一个文件写满了,第二个文件为00000000001073741824,起始偏移量为1073741824,以此类推。消息主要是顺序写入日志文件,当文件满了,写入下一个文件;

(2) ConsumeQueue:消息消费队列,引入的目的主要是提高消息消费的性能,由于RocketMQ是基于主题topic的订阅模式,消息消费是针对主题进行的,如果要遍历commitlog文件中根据topic检索消息是非常低效的。Consumer即可根据ConsumeQueue来查找待消费的消息。其中,ConsumeQueue(逻辑消费队列)作为消费消息的索引,保存了指定Topic下的队列消息在CommitLog中的起始物理偏移量offset,消息大小size和消息Tag的HashCode值。consumequeue文件可以看成是基于topic的commitlog索引文件,故consumequeue文件夹的组织方式如下:topic/queue/file三层组织结构,具体存储路径为:$HOME/store/consumequeue/{topic}/{queueId}/{fileName}。同样consumequeue文件采取定长设计,每一个条目共20个字节,分别为8字节的commitlog物理偏移量、4字节的消息长度、8字节tag hashcode,单个文件由30W个条目组成,可以像数组一样随机访问每一个条目,每个ConsumeQueue文件大小约5.72M;

(3) IndexFile:IndexFile(索引文件)提供了一种可以通过key或时间区间来查询消息的方法。Index文件的存储位置是:home/store/indexhome/store/index{fileName},文件名fileName是以创建时的时间戳命名的,固定的单个IndexFile文件大小约为400M,一个IndexFile可以保存 2000W个索引,IndexFile的底层存储设计为在文件系统中实现HashMap结构,故rocketmq的索引文件其底层实现为hash索引。

在上面的RocketMQ的消息存储整体架构图中可以看出,RocketMQ采用的是混合型的存储结构,即为Broker单个实例下所有的队列共用一个日志数据文件(即为CommitLog)来存储。RocketMQ的混合型存储结构(多个Topic的消息实体内容都存储于一个CommitLog中)针对Producer和Consumer分别采用了数据和索引部分相分离的存储结构,Producer发送消息至Broker端,然后Broker端使用同步或者异步的方式对消息刷盘持久化,保存至CommitLog中。只要消息被刷盘持久化至磁盘文件CommitLog中,那么Producer发送的消息就不会丢失。正因为如此,Consumer也就肯定有机会去消费这条消息。当无法拉取到消息后,可以等下一次消息拉取,同时服务端也支持长轮询模式,如果一个消息拉取请求未拉取到消息,Broker允许等待30s的时间,只要这段时间内有新消息到达,将直接返回给消费端。这里,RocketMQ的具体做法是,使用Broker端的后台服务线程—ReputMessageService不停地分发请求并异步构建ConsumeQueue(逻辑消费队列)和IndexFile(索引文件)数据。

页缓存与内存映射

页缓存(PageCache)是OS对文件的缓存,用于加速对文件的读写。一般来说,程序对文件进行顺序读写的速度几乎接近于内存的读写速度,主要原因就是由于OS使用PageCache机制对读写访问操作进行了性能优化,将一部分的内存用作PageCache。对于数据的写入,OS会先写入至Cache内,随后通过异步的方式由pdflush内核线程将Cache内的数据刷盘至物理磁盘上。对于数据的读取,如果一次读取文件时出现未命中PageCache的情况,OS从物理磁盘上访问读取文件的同时,会顺序对其他相邻块的数据文件进行预读取。

在RocketMQ中,ConsumeQueue逻辑消费队列存储的数据较少,并且是顺序读取,在page cache机制的预读取作用下,Consume Queue文件的读性能几乎接近读内存,即使在有消息堆积情况下也不会影响性能。而对于CommitLog消息存储的日志数据文件来说,读取消息内容时候会产生较多的随机访问读取,严重影响性能。如果选择合适的系统IO调度算法,比如设置调度算法为“Deadline”(此时块存储采用SSD的话),随机读的性能也会有所提升。

另外,RocketMQ主要通过MappedByteBuffer对文件进行读写操作。其中,利用了NIO中的FileChannel模型将磁盘上的物理文件直接映射到用户态的内存地址中(这种Mmap的方式减少了传统IO将磁盘文件数据在操作系统内核地址空间的缓冲区和用户应用程序地址空间的缓冲区之间来回进行拷贝的性能开销),将对文件的操作转化为直接对内存地址进行操作,从而极大地提高了文件的读写效率(正因为需要使用内存映射机制,故RocketMQ的文件存储都使用定长结构来存储,方便一次将整个文件映射至内存)。

消息刷盘


(1) 同步刷盘:如上图所示,只有在消息真正持久化至磁盘后RocketMQ的Broker端才会真正返回给Producer端一个成功的ACK响应。同步刷盘对MQ消息可靠性来说是一种不错的保障,但是性能上会有较大影响,一般适用于金融业务应用该模式较多。

(2) 异步刷盘:能够充分利用OS的PageCache的优势,只要消息写入PageCache即可将成功的ACK返回给Producer端。消息刷盘采用后台异步线程提交的方式进行,降低了读写延迟,提高了MQ的性能和吞吐量。

3.总结

本文讲述了Broker接收到生产者发送的消息后是如何处理和存储的,大致总结如下:

  1. 通过底层netty服务端对象NettyRemotingServer接收producer发送的消息.
  2. 然后通过SendMessageProcessor对象开始处理消息,将消息写入到commitlog中.
  3. 通过同步/异步刷盘策略,将消息持久化到文件中

好了,我们就暂时写到这里,消息写入成功后,就要开始消息分发(构建消息的消费索引),接下来我们就看消费是如何分发的。

限于作者个人水平,文中难免有错误之处,欢迎指正! 勿喷,感谢

分类:
后端
标签:
分类:
后端
标签:
收藏成功!
已添加到「」, 点击更改
