（6 ）Authentication Request （NAS 消息）****
消息方向：AMF/SEAF -> UE
AMF/SEAF保存接收到的HXRES*，并向UE发送Authentication Request消息，启动T3560计时器，消息中包含RAND、AUTN、ngKSI、ABBA等参数。ME转发接收到的Authentication Request消息中的RAND和AUTN 给USIM。
5G AKA流程都是由网络发起的，UE可以拒绝网络发起的鉴权请求。
Authentication Request消息包含在N2接口的Downlink NAS Transport和Uu接口的RRC层DLInformationTransfer消息中发送给UE。
Authentication Request消息定义：
消息IE介绍：
- ngKSI
ngKSI是由SEAF生成的，取值范围0-6（3bit）（7保留）。如果UE发送给网络的ngKSI=7，表示没有密钥可用。ngKSI用于在UE和AMF中识别Kamf。在后续鉴权成功后，用于识别5G安全上下文。如果在初始NAS消息（Registration Request消息）中包含了ngKSI，AMF需要在Authentication Request中分配一个不同的ngKSI。
- ABBA
ABBA参数为保持前向兼容，其长度可变，在R16版本中，长度为2个字节，值规定为：0x0000，用于推导Kamf作为输入参数。该参数用于防止降级攻击。
- Authentication parameter RAND/ Authentication parameter AUTN
均为从AUSF收到的数据。
- EAP message
对于5G AKA鉴权，不包含该IE。
注：****
百度百科上的降级保护内容，供参阅：降级攻击（Downgrade attack）是一种对计算机系统或通讯协议的攻击。在降级攻击中，攻击者故意使系统放弃新式、安全性高的工作方式（如加密连接），反而使用为向下兼容而准备的老式、安全性差的工作方式（如明文通讯）。例如，在OpenSSL中曾经存在一个缺陷，从而使攻击者能够让SSL/TLS服务器与客户端创建老版本TLS连接，尽管双方事实上支持新版本。这样的攻击是最常见的降级攻击。
（7 ）UE 计算RES*****
USIM收到RAND和AUTN，需要先检查AUTN中的MAC区域，验证接收的AUTN新鲜度。验证通过后，USIM计算RES，并和CK、IK一起返回给ME。如果USIM 根据CK和IK计算出了Kc (如GPRS Kc) 也发给了ME，则ME忽略该值，在USIM和ME上都不保存该值。之后，ME根据收到的RES计算RES*（serving network name、RAND等作为输入参数）。ME根据CK||IK 、serving network name 及AUTN中的SQN Å AK 计算出KAUSF，进而计算出 KSEAF （serving network name作为输入参数）。最后，ME检查AUTN的AMF域的"separation bit"是否为1。
（8 ）Authentication Response （NAS 消息）****
消息方向： UE -> AMF/SEAF
UE构造Authentication Response消息发送给AMF/SEAF。AMF/SEAF收到Authentication Response消息后停止T3560计时器。
Authentication Response消息包含在Uu接口RRC层的ULInformationTransfer消息和N2接口的Uplink NAS Transport消息中发送给AMF/SEAF。

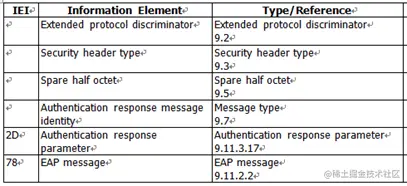

Authentication Response消息定义：
消息IE介绍：
- Authentication response parameter
该参数为UE计算的RES*。（在5G AKA中，RES*由ME计算得到，16字节长度，在4G中，RES由USIM计算得到，最短4字节，最长16字节。）
（9 ）AMF/SEAF 计算HRES*****
AMF/SEAF根据UE发送的RES计算出HRES （输入参数有RES*、RAND等），SEAF比较HRES和HXRES，如果二者一致，则认为UE在当前的拜访网络鉴权成功。之后，执行第10步，通过Nausf_UEAuthentication_Authenticate Request消息将RES*发送给AUSF进行归属地鉴权。
如果HRES和HXRES不一致，则认为UE在拜访网络鉴权失败，仍然会继续执行第10步，只是此时不携带RES*，而是携带空值，以通知AUSF在拜访地鉴权失败。
如果此时UE不可达，SEAF不会收到RES* ，则SEAF认为本次鉴权失败，并通知AUSF。
注：
网络上及个别厂家文档写到：如果拜访网络鉴权失败，流程结束。该说法并不准确，即使拜访网络鉴权失败，仍然会通知归属地AUSF。
如果在后面第12步中AUSF返回给SEAF鉴权结果Nausf_UEAuthentication_Authenticate Response消息中，指示RES在归属地鉴权失败，或者RES在拜访网络的SEAF中鉴权失败，则认为UE本次鉴权失败。如果UE使用SUCI发起的注册请求，则SEAF向UE发送UE Authentication Reject消息；如果UE使用的5G-GUTI发起的注册请求，AMF会尝试向UE请求SUCI再次进行鉴权尝试。如果最终UE鉴权失败，会收到Authentication Reject消息。
在UE侧，如果UE对Authentication Reject消息完整性检查通过，UE会设置update status为5U3 ROAMING NOT ALLOWED，并删除保存的5G-GUTI、TAI list、last visited registered TAI和ngKSI。在UE关机或者USIM卡更换之前不会再进行重新注册。如果Authentication Reject完整性检查失败，在30分钟到60分钟之间，会再次发起注册。
（10 ）Nausf_UEAuthentication_Authenticate Request****
消息方向： AMF/SEAF -> AUSF
HTTP方法：PUT（注意：EAP鉴权方式时本步骤为POST方法）
该请求消息调用AUSF的资源URI:
{apiRoot}/nausf-auth/v1/ue-authentications/{authCtxId}/5g-aka-confirmation
该URI在第5步的响应消息_links字段携带，也可以由AMF自行构造。如果构造的不准确，则会返回响应消息：404 Not Found，携带原因值：CONTEXT_NOT_FOUND，表示AUSF没有找到对应的资源URI。
该消息携带的确认数据只有ConfirmationData，包含：RES*。但是该值也有为空的情况，表示通知AUSF拜访地鉴权失败。具体场景如下：
-
UE不可达的情况，AMF不会收到RES*；
-
拜访地鉴权失败AMF比较HRES和HXRES不一致；
-
AMF收到UE的authentication failure消息，如：synchronization failure或者MAC failure。
（11 ）AUSF 验证RES*
AUSF收到RES后，首先验证5G AV是否过期。如果5G AV过期了，则认为归属网络鉴权失败。如果5G AV验证不超期，AUSF加密保存Kausf。之后，AUSF比较接收到的 RES和保存的XRES*是否一致，如果一致，AUSF认为归属网络鉴权成功，并通知UDM鉴权结果，之后开启C. 鉴权确认和注册绑定流程。
（12 ）Nausf_UEAuthentication_Authenticate Response****
消息方向： AUSF -> AMF/SEAF

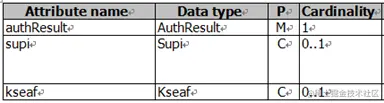

如果AUSF鉴权成功，则向AMF/SEAF返回200 OK响应，携带ConfirmationDataResponse信息，具体内容如下：
消息IE介绍：
- authResult
该IE共有三个可选值：
-
AUTHENTICATION_SUCCESS：归属地鉴权成功
-
AUTHENTICATION_FAILURE：归属地鉴权失败
-
AUTHENTICATION_ONGOING：表示EAP Session鉴权正在进行，目前不涉及。
-
supi/kseaf
从整个流程中可以看到，只有当归属地鉴权成功后，AMF才能得到解密后的SUPI和锚点Kseaf。拜访网络在得到SUPI之前，不能使用任何网络服务。之后SEAF根据Kseaf、ABBA参数和SUPI推导出Kamf，并和ngKSI一起发送给AMF。
