源码解读全文

Tomcat

下载源码
配置pom文件
启动org.apache.catalina.startup.BootStrap下的main方法
JNDI Java Naming and Directory Interface，在一个中心注册一个东西，只需要配置这个东西的属性参数，即可使用，类似properties文件的配置

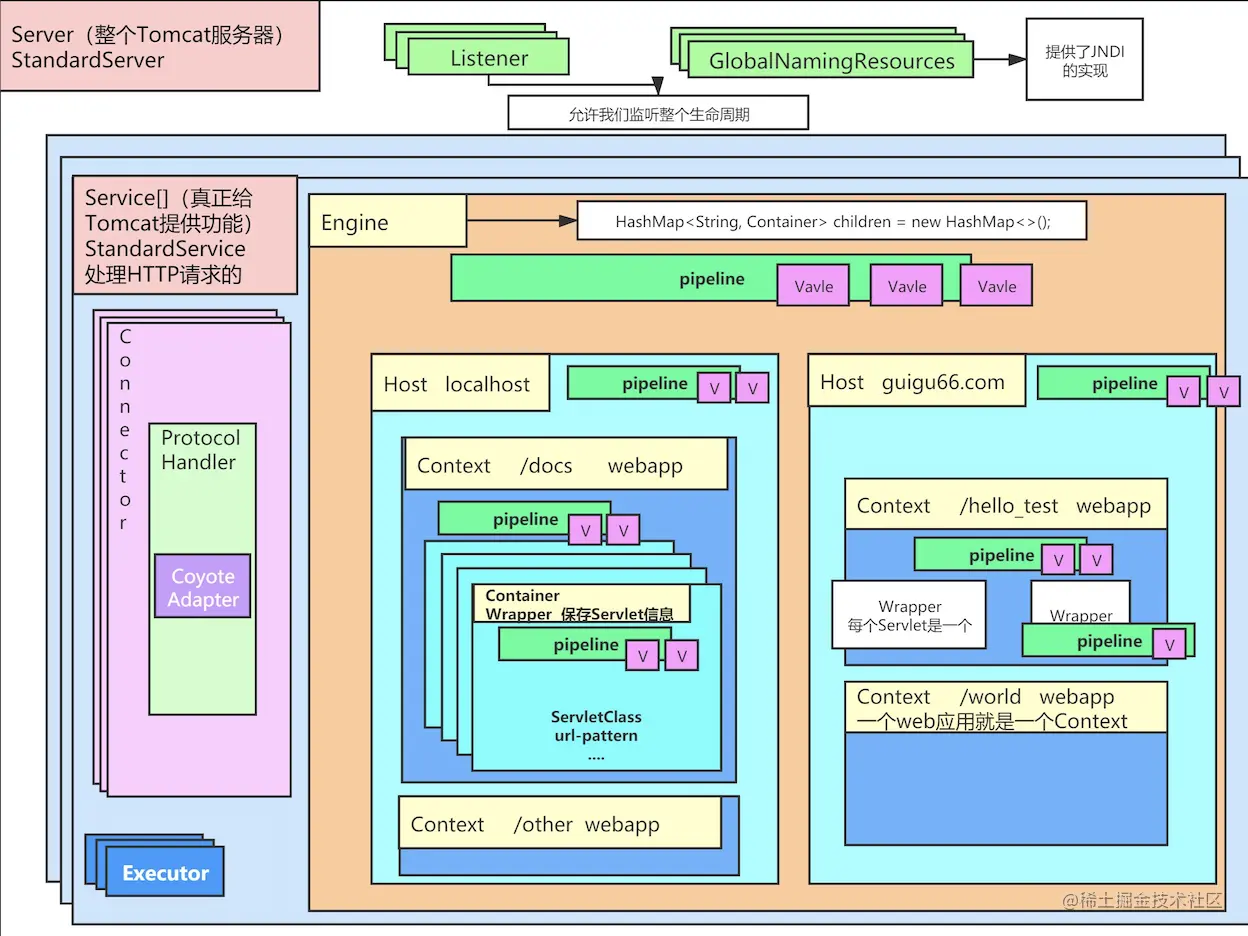

架构

conf下的server.xml配置文件

server服务器

Listener

GlobalNamingResources指定一些资源的配置信息，@Resource，提供了JNDI的实现

Service，服务，一个服务器可以有多个服务，真正处理服务，不同的服务，端口不同，功能不同

Service，其中Catalina用来处理Http请求

Connector，连接器，绑定监听的端口，进行接受数据，处理请求

Engine，引擎，服务交给引擎处理

Engine

Realm，认证配置

Host，主机，域名，一个引擎可以有多个host

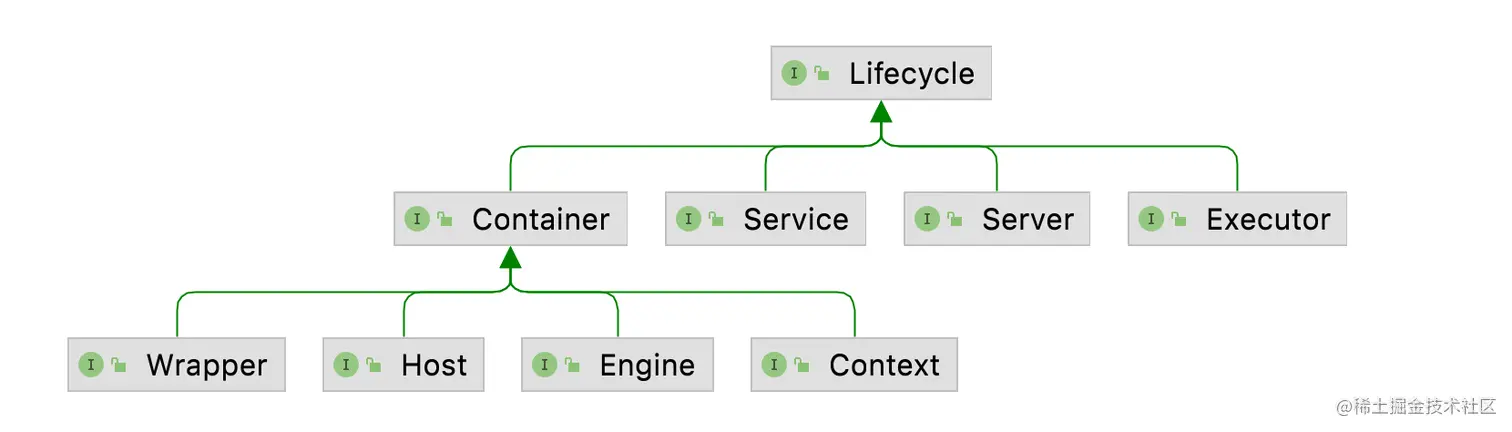

接口关系

核心组件，都继承了Lifecycle，LifecycleBase，模板方法，定义好步骤，核心步骤留给子类实现

初始化init()

启动start()

停止stop()

销毁destory()

当前组件状态LifecycleState getState()

Container容器特点

addChild(Container child);

getParent();拥有父类

getPipeline();拥有管道

Pipeline管道特点，数据交给引擎后，每流过一层，都要经历每一层容器的管道的所有阀门

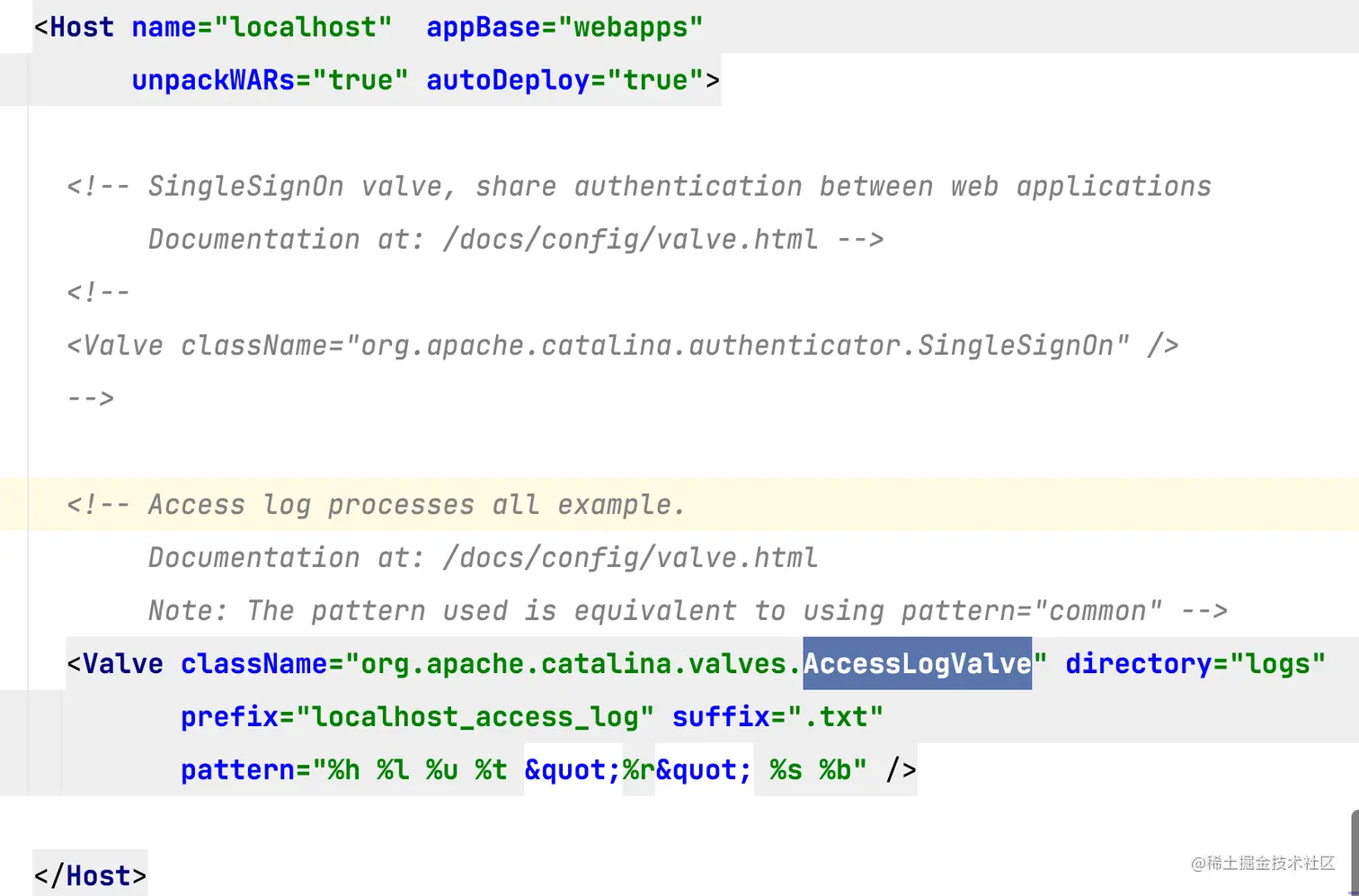

getValves();获取所有阀门，阀门机制，用来进行对数据干预的，AccessLogValve访问日志的阀门

getBasic();获取基本阀门

Valve阀门，责任链模式

getNext();获取下一个

void invoke(Request request, Response response)阀门执行

启动流程

Bootstrap.main，调用bootstrap.init();
解析命令，默认是start，String command = "start";
daemon.load(args);加载命令行参数信息，其中解析server.xml，并且进行服务器初始化

为配置文件的每一个标签创建一个对应的类，封装好标签配置的属性内容

通过NIO - ServerSocketChannel绑定端口，准备接受数据

daemon.start();启动服务器，反射调用Catalina的start

bootstrap.init

初始化类加载器initClassLoaders();

加载应用jar包

加载lib下的jar包

加载自己写的代码

加载Catalina启动类，Class<?> startupClass = catalinaLoader.loadClass("org.apache.catalina.startup.Catalina");
配置Catalina类加载器
catalinaDaemon = startupInstance;当前Catalina实例是守护线程

daemon.load(args)

实际上，通过反射调用catalinaDaemon的load方法

Method method =
    catalinaDaemon.getClass().getMethod(methodName, paramTypes);

解析服务器的server.xml文件，parseServerXml(true);
此时只包括xml文件中的内容Server s = getServer();
服务器初始化getServer().init();

parseServerXml

加载资源ConfigFileLoader.setSource(new CatalinaBaseConfigurationSource(Bootstrap.getCatalinaBaseFile(), getConfigFile()));

getConfigFile()为"conf/server.xml";

获取解析器Digester digester = start ? createStartDigester() : createStopDigester();
解析xml文件，digester.parse(inputSource);，通过读取器解析getXMLReader().parse(input);

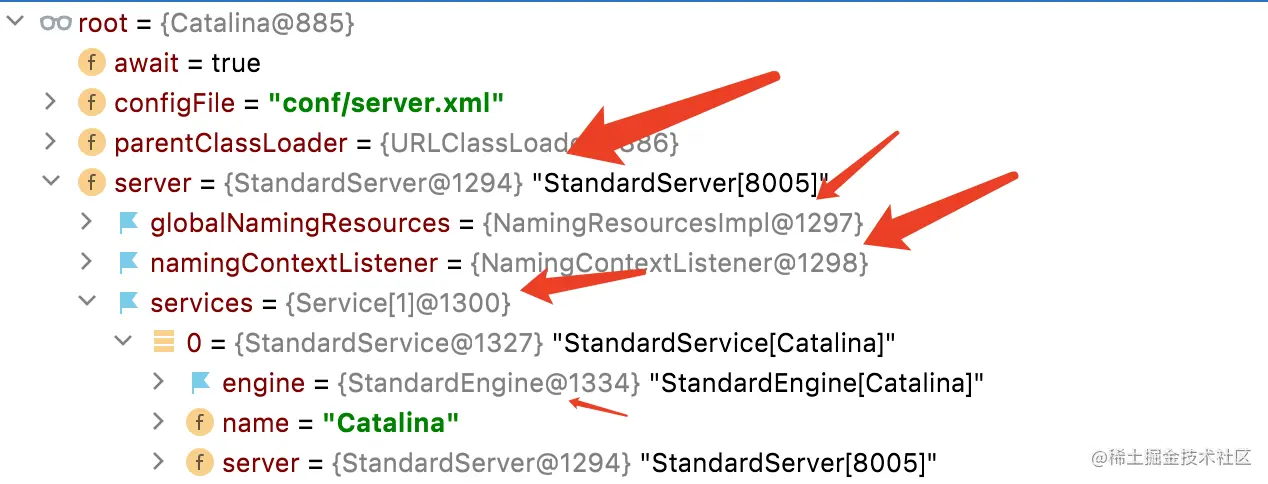

按照层级架构封装成Catalina对象

getServer().init()

调用父类LifecycleBase的模版方法，其中initInternal();由子类实现
调用子标签GlobalNamingResources JNDI初始化，globalNamingResources.init();
初始化service

for (Service service : services) {
    service.init();
}

daemon.start()

反射调用Catalina的start，Method method = catalinaDaemon.getClass().getMethod("start", (Class [])null);
服务器启动 getServer().start();

层层启动组件，并且通过父类LifecycleBase的模版方法，调用子类真正的启动方法，逻辑与初始化一致

Catalina启动完成后，调用getServer().await();，阻塞服务器，接受网络请求，监听8005的端口
设置服务器套接字，并进行等待awaitSocket = new ServerSocket(getPortWithOffset(), 1, InetAddress.getByName(address));

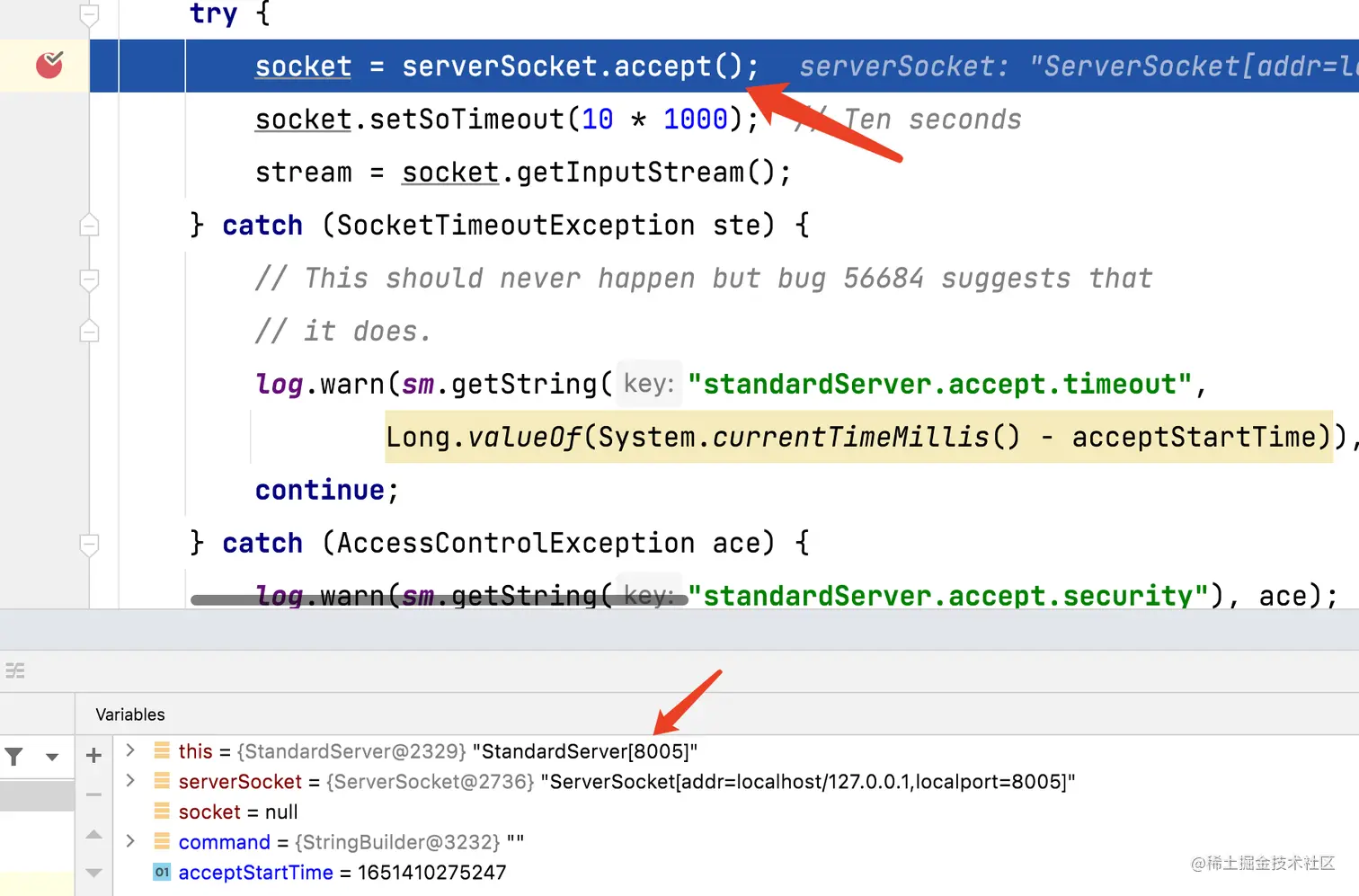

服务器进行循环，socket = serverSocket.accept();开启网卡端口（跟实际服务的端口不一致），接受net的scoket

ServerSocket serverSocket = awaitSocket;

StandardServer.startInternal()

globalNamingResources.start();
service.start();

for (Service service : services) {
    service.start();
}

service.init()

过程中通过NIO绑定了端口，准备好socket
调用父类LifecycleBase的模版方法，其中initInternal();由子类实现
引擎初始化，engine.init();
线程池初始化，executor.init();
监听器初始化，mapperListener.init();
连接器初始化，connector.init();

engine.init()

调用父类LifecycleBase的模版方法，其中initInternal();由子类实现
配置Realm，getRealm();

connector.init()

过程中通过NIO绑定了端口，准备好socket
调用父类LifecycleBase的模版方法，其中initInternal();由子类实现

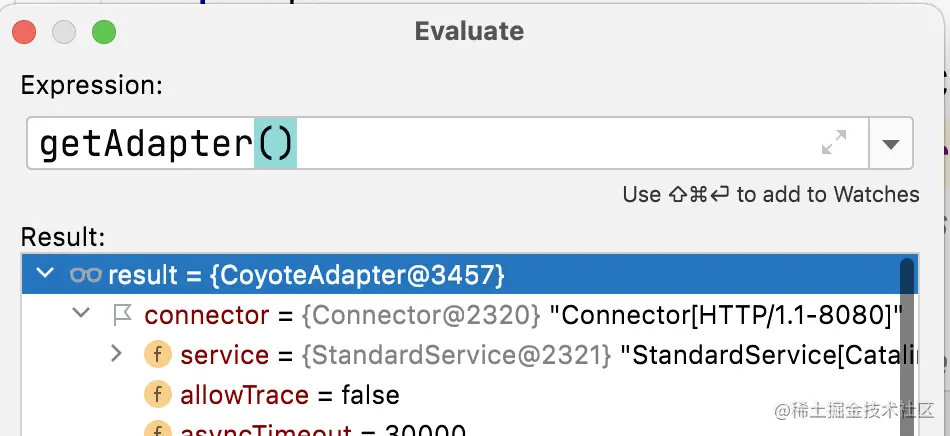

给协议处理器设置适配器adapter = new CoyoteAdapter(this); protocolHandler.setAdapter(adapter);
协议处理器初始化protocolHandler.init();

endpoint.init();端口初始化

endpoint.init()

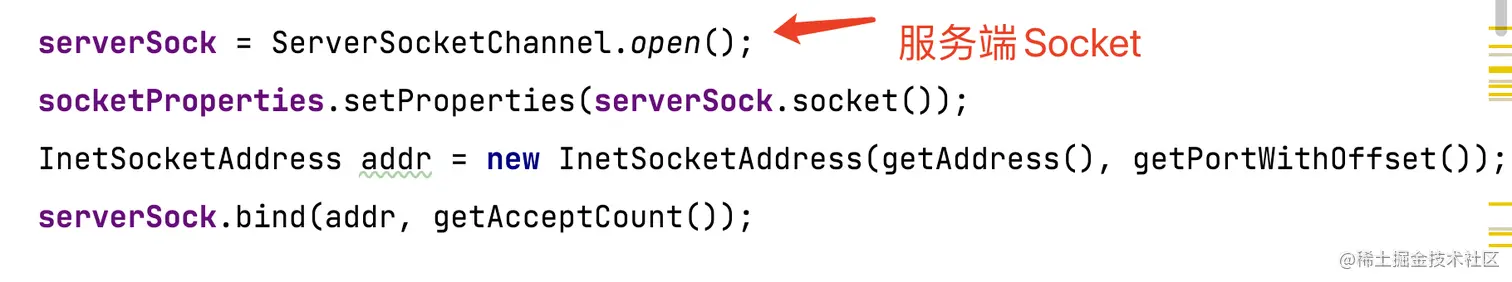

bindWithCleanup();绑定端口，其中调用bind();，底层NIO - ServerSocketChannel绑定端口

service.start();

engine.start();
executor.start();
mapperListener.start();
connector.start();

engine.start()

部署项目
((Lifecycle) cluster).start();集群启动
((Lifecycle) realm).start();

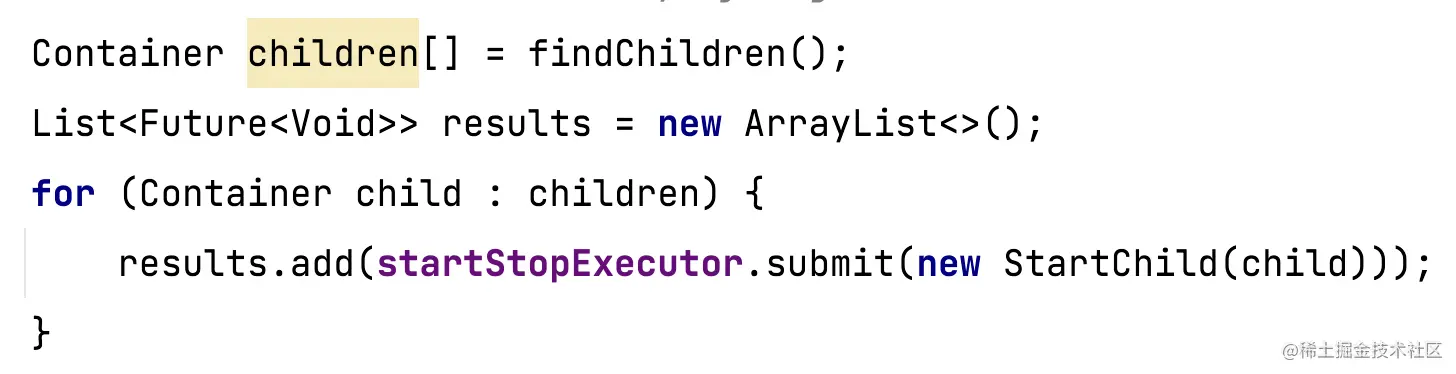

找到所有子容器Host/Context/Wrapper，封装成StartChild

StartChild实现了Callable<Void>，其中call方法进行了start，交给线程池执行，实现递归后台启动所有子容器

((Lifecycle) pipeline).start(); 管道启动

host.start

获取所有阀门Valve[] valves = getPipeline().getValves();，检查所有的阀门

errorValve.equals(valve.getClass().getName())

添加ErrorReportValve阀门

Context.start()

处理工作目录postWorkDirectory();
发送生命周期事件fireLifecycleEvent(Lifecycle.CONFIGURE_START_EVENT, null);

ContextConfig监听到，调用webConfig();

wrapper.setServletClass(servlet.getServletClass());设置servletClass，为接受到请求，创建其他servlet作准备

创建启动时加载的servletloadOnStartup(findChildren())，其中调用wrapper.load()，对servlet进行加载和初始化

wrapper保存servlet信息，对于MVC中，此时初始化DispatcherServlet

pipeline.start()

设置基础阀门current = basic;
启动所有阀门

过程中进行init()初始化，并设置状态值setState(LifecycleState.STARTING);

while (current != null) {
    if (current instanceof Lifecycle) {
        ((Lifecycle) current).start();
    }
    current = current.getNext();
}

connector.start()

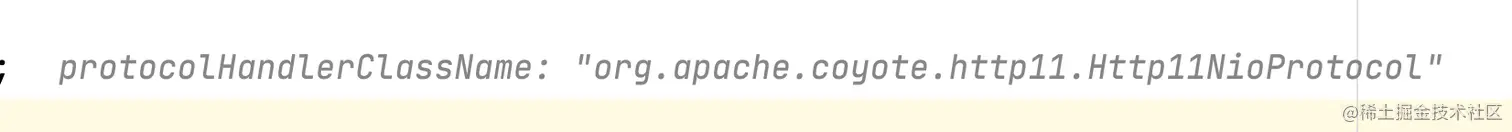

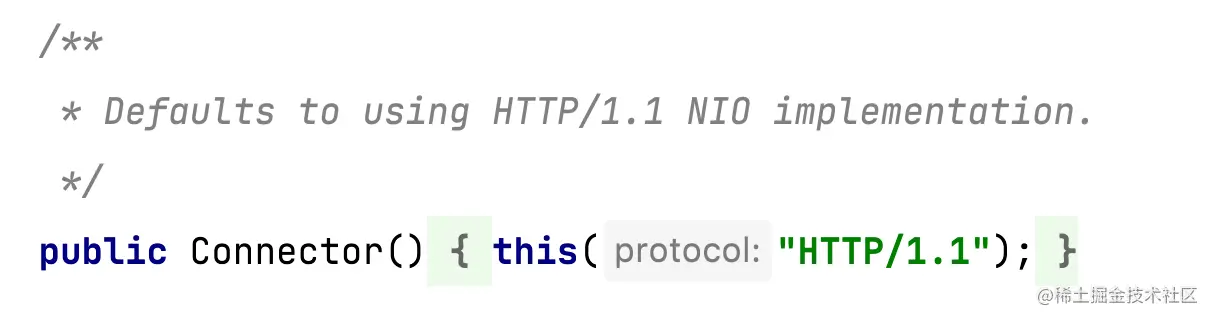

协议处理器启动protocolHandler.start();，Http1.1 NIO

protocolHandler.start()

端点启动endpoint.start();
创建work线程，真正处理请求的线程createExecutor();

类似Netty中的workerGroup

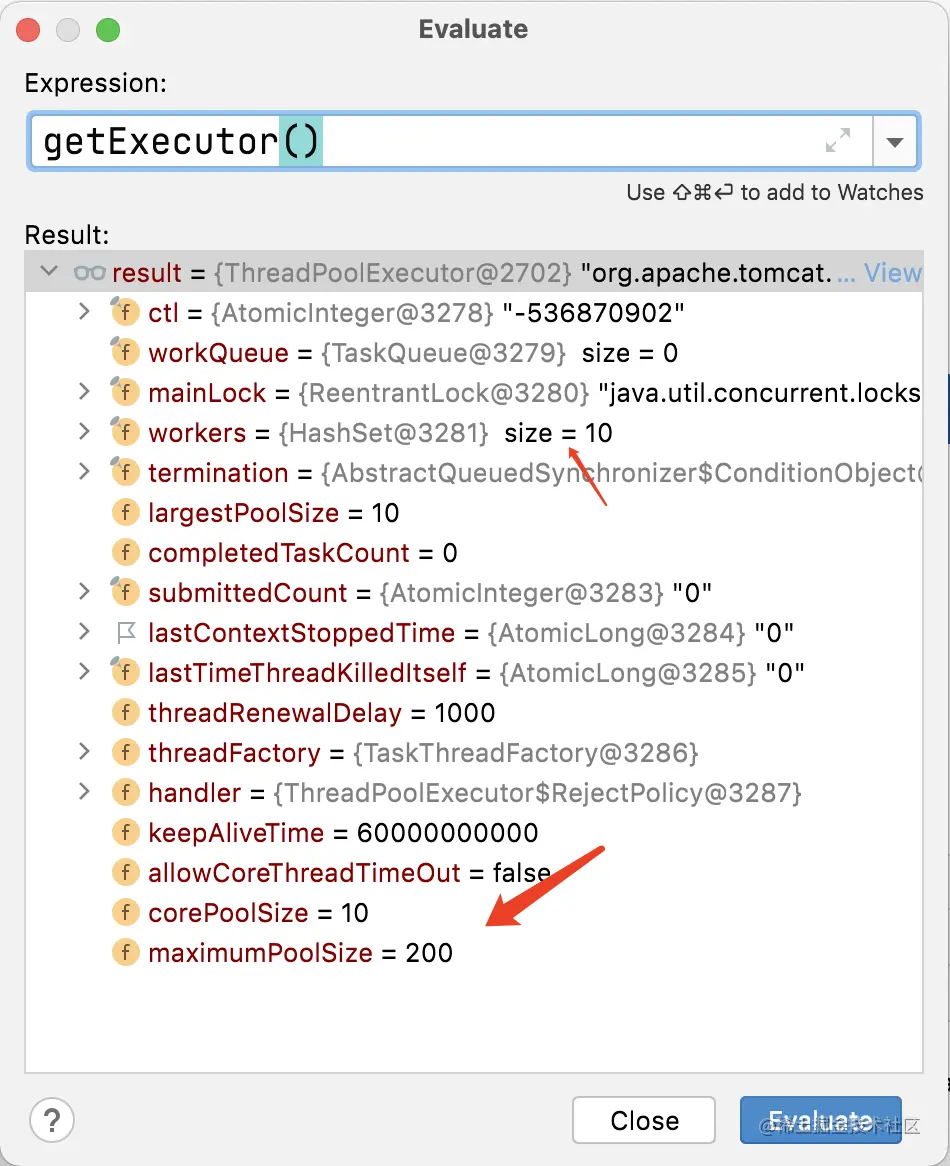

默认10个，最多200，队列无边界(Integer.MAX_VALUE)，executor = new ThreadPoolExecutor(getMinSpareThreads(), getMaxThreads(), 60, TimeUnit.SECONDS,taskqueue, tf);

连接限流initializeConnectionLatch();

connectionLimitLatch = new LimitLatch(getMaxConnections());，最大8*1024个连接

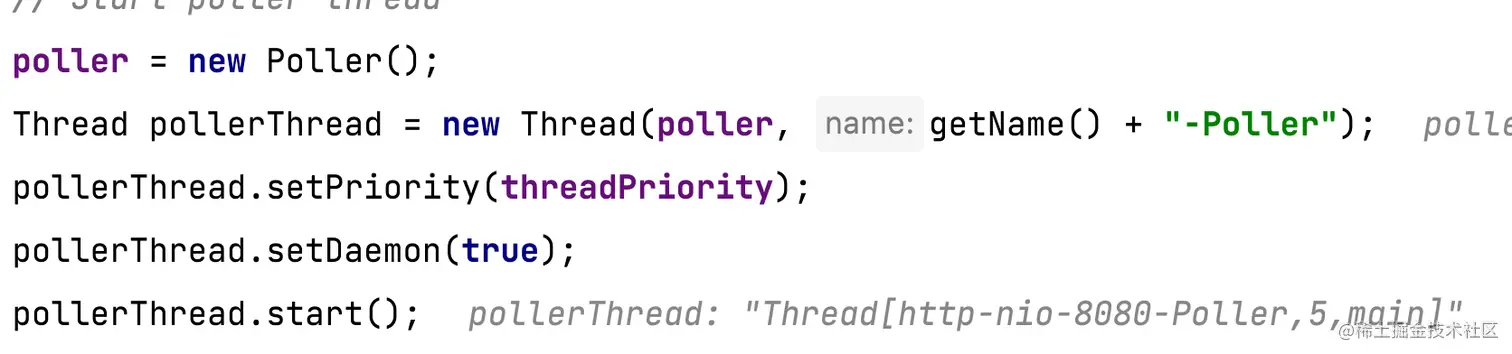

启动poller = new Poller();，并直接单线程启动pollerThread.start();
启动接受者线程startAcceptorThread();

protected void startAcceptorThread() {
    acceptor = new Acceptor<>(this);
    String threadName = getName() + "-Acceptor";
    acceptor.setThreadName(threadName);
    Thread t = new Thread(acceptor, threadName);
    t.setPriority(getAcceptorThreadPriority());
    t.setDaemon(getDaemon());
    t.start();
}

Tomcat中的线程

NIO的处理流程
acceptor

Acceptor

监听8080端口，接受连接socket = endpoint.serverSocketAccept();

serverSock.accept();，实际上为serverSockChannel.accept()

尝试设置socket/socketChannel，!endpoint.setSocketOptions(socket)

封装socket成NioSocketWrapper

注册这个事件poller.register(socketWrapper);

poller.register(socketWrapper);

设置为读模式socketWrapper.interestOps(SelectionKey.OP_READ);

创建事件，PollerEvent event = null;，并添加到同步事件队列，addEvent(event);，队列为SynchronizedQueue<PollerEvent> events

Poller

一直轮训是否时间队列中有事件，交给word线程处理
while (true)循环，接收事件hasEvents = events();

当事件队列有事件时，就为true，(pe = events.poll()) != null

SelectionKey选择器轮询时间，并进行处理

while (iterator != null && iterator.hasNext()) {
    SelectionKey sk = iterator.next();
    iterator.remove();
    NioSocketWrapper socketWrapper = (NioSocketWrapper) sk.attachment();
    // Attachment may be null if another thread has called
    // cancelledKey()
    // 处理事件
    if (socketWrapper != null) {
        processKey(sk, socketWrapper);
    }
}

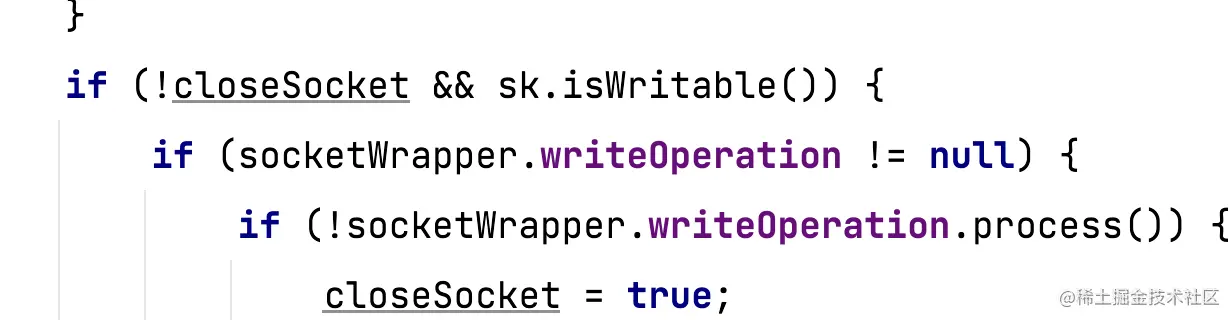

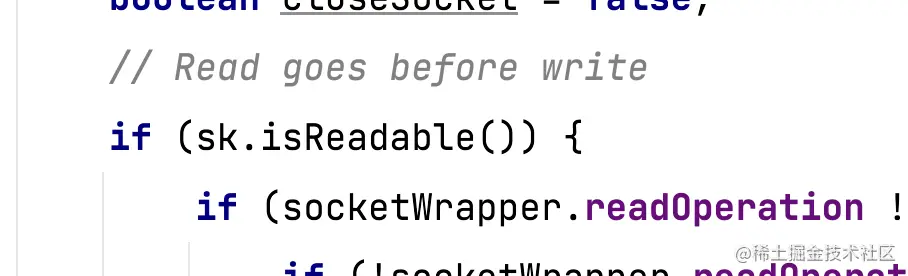

根据不同的事件，进行不同处理，processSocket(socketWrapper, SocketEvent.OPEN_READ, true)
包装socketWrapper和event，SocketProcessorBase<S> sc = createSocketProcessor(socketWrapper, event);
获取work线程池，Executor executor = getExecutor();，并让线程池执行executor.execute(sc);

SocketProcessorBase

实现了Runnable，会被线程池执行

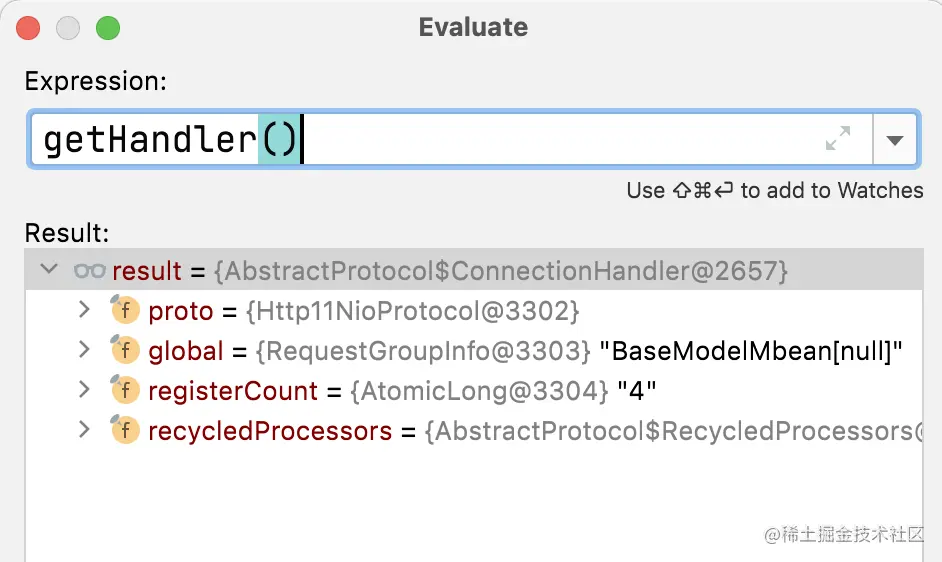

通过ConnectionHandler处理，state = getHandler().process(socketWrapper, event);

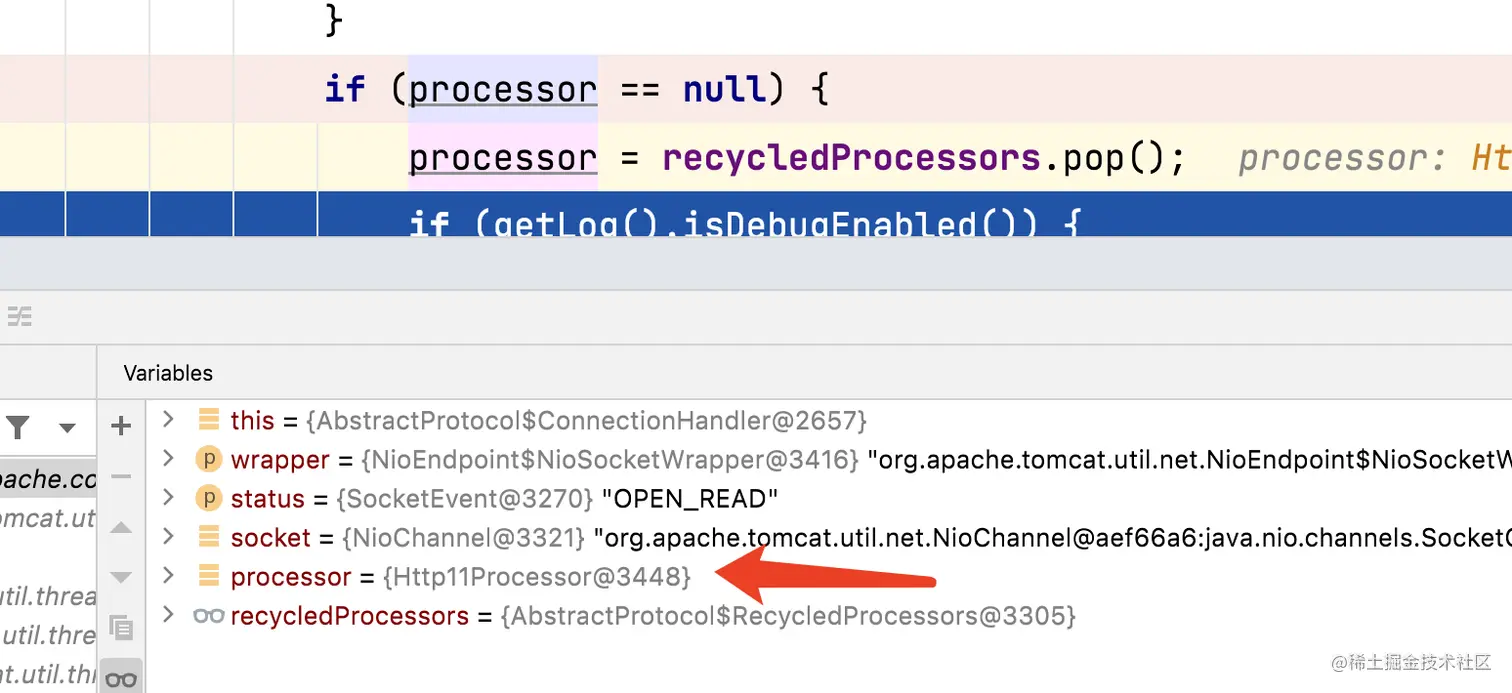

获取处理器，没有则创建processor = getProtocol().createProcessor();，并注册
进行处理state = processor.process(wrapper, status);

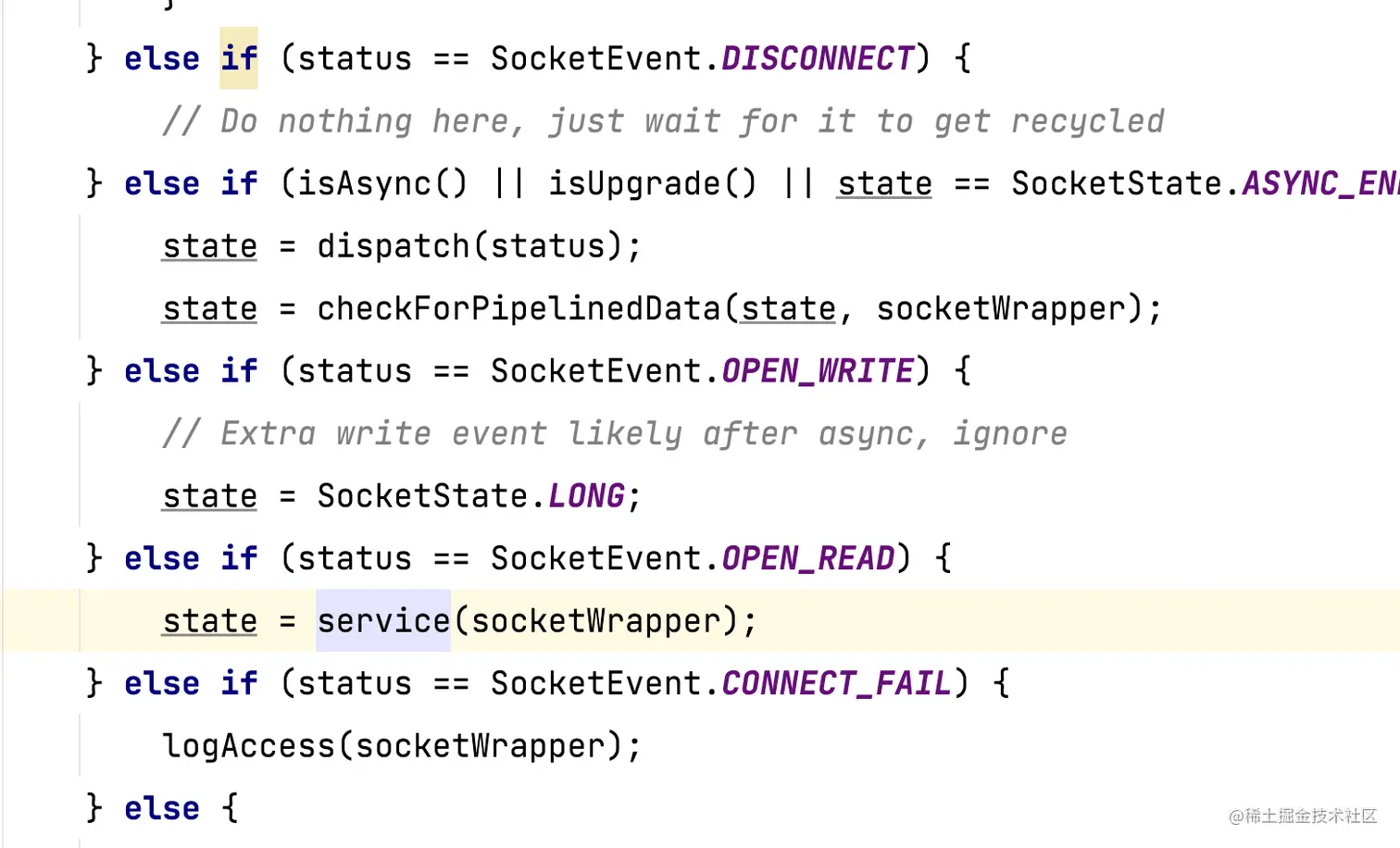

根据当前时间，进行不同的处理
开始处理state = service(socketWrapper);

解析请求首行

解析协议prepareRequestProtocol();

CoyoteAdapter处理请求头和请求体getAdapter().service(request, response);

CoyoteAdapter.service真正的执行流程

创建HttpServlet请求和响应，并将coyote的设置进去

Request request = (Request) req.getNote(ADAPTER_NOTES);
Response response = (Response) res.getNote(ADAPTER_NOTES);

后置处理，特定配置postParseSuccess = postParseRequest(req, request, res, response);

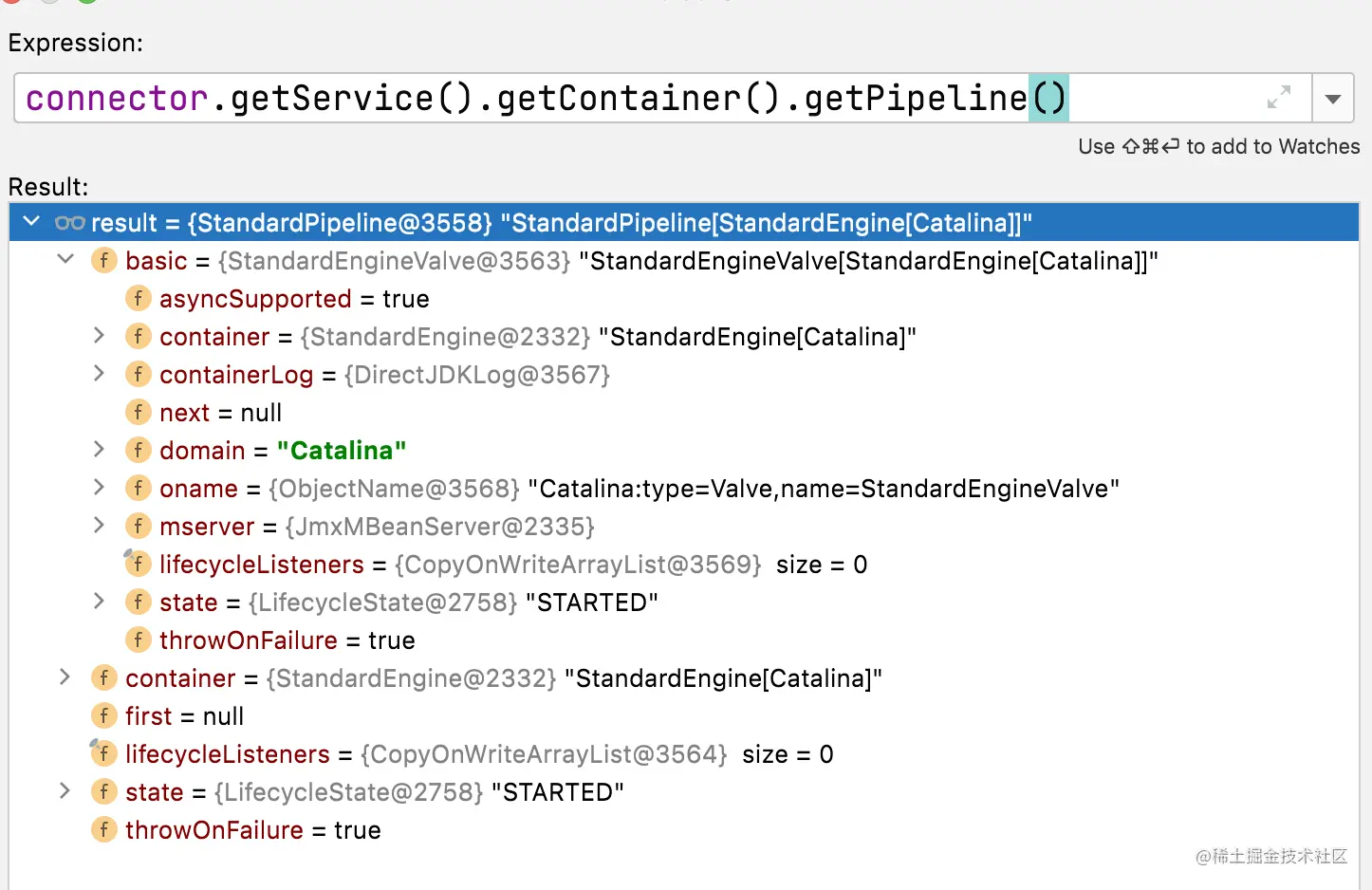

开始责任链执行过程connector.getService().getContainer().getPipeline().getFirst().invoke( request, response);

获得service

获取engine

获取pipeline

获取第一个阀门

接下来是责任链执行流程，valve阀门，类似执行器

Engine.invoke

获取主机信息 Host host = request.getHost();

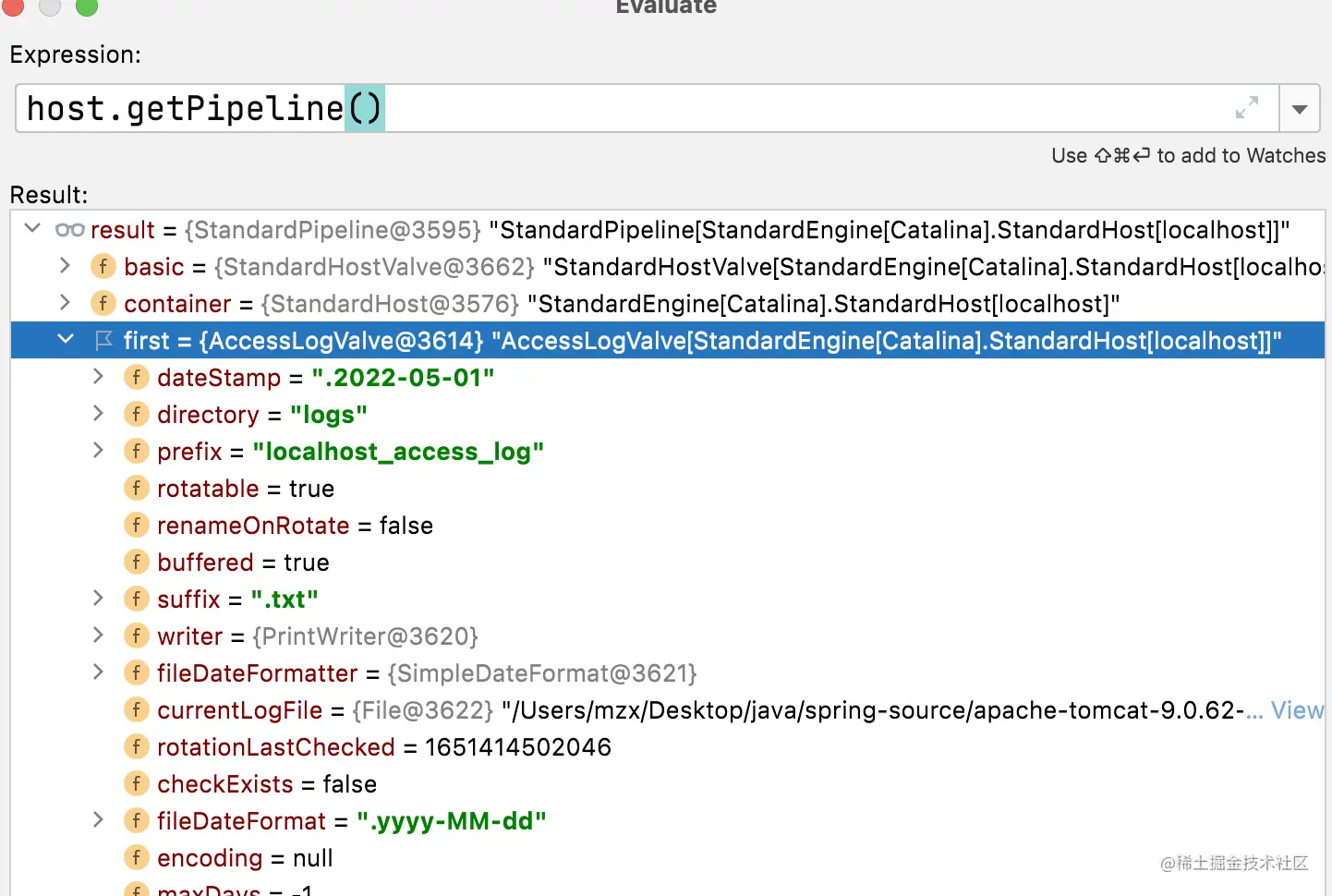

通过Host的阀门进行执行host.getPipeline().getFirst().invoke(request, response);

AccessLogValve

ErrorReportValve

StandardHostValve

Host.invoke

host.getPipeline().getFirst().invoke(request, response);

AccessLogValve

ErrorReportValve

StandardHostValve

执行到StandardHostValve.invoke
其中调用context应用，context.getPipeline().getFirst().invoke(request, response);

NonLoginAuthenticator，处理认证信息

StandardContextValve

Context.invoke

context.getPipeline().getFirst().invoke(request, response);

NonLoginAuthenticator，处理认证信息

StandardContextValve

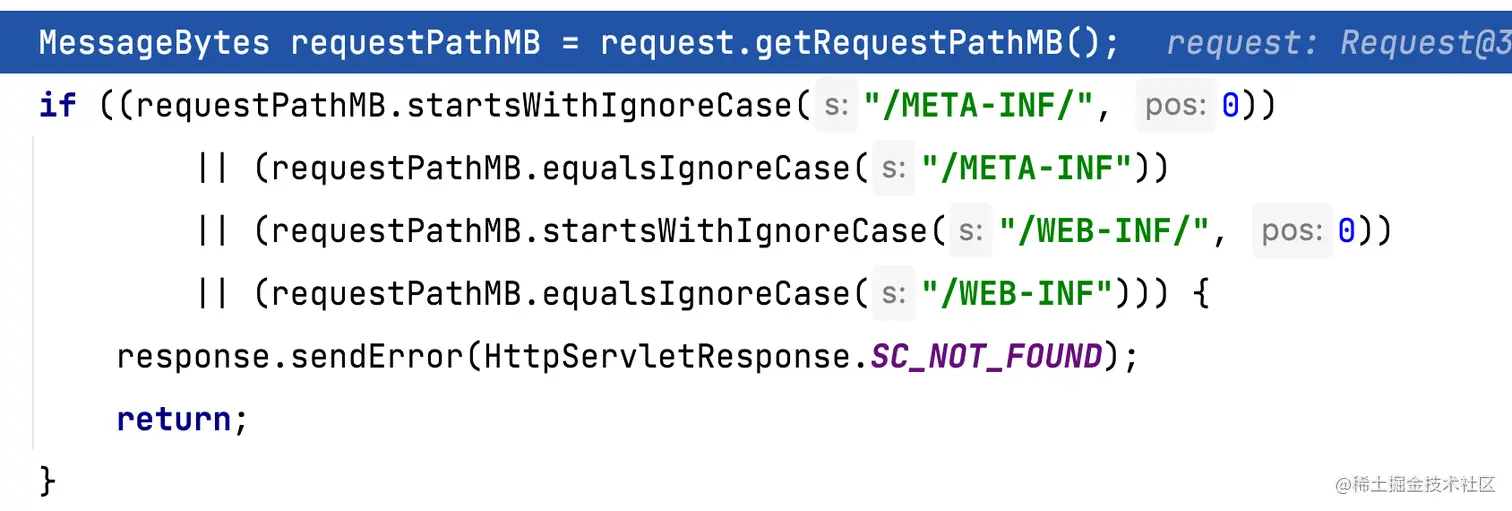

其中StandardContextValve.invoke判断保护资源

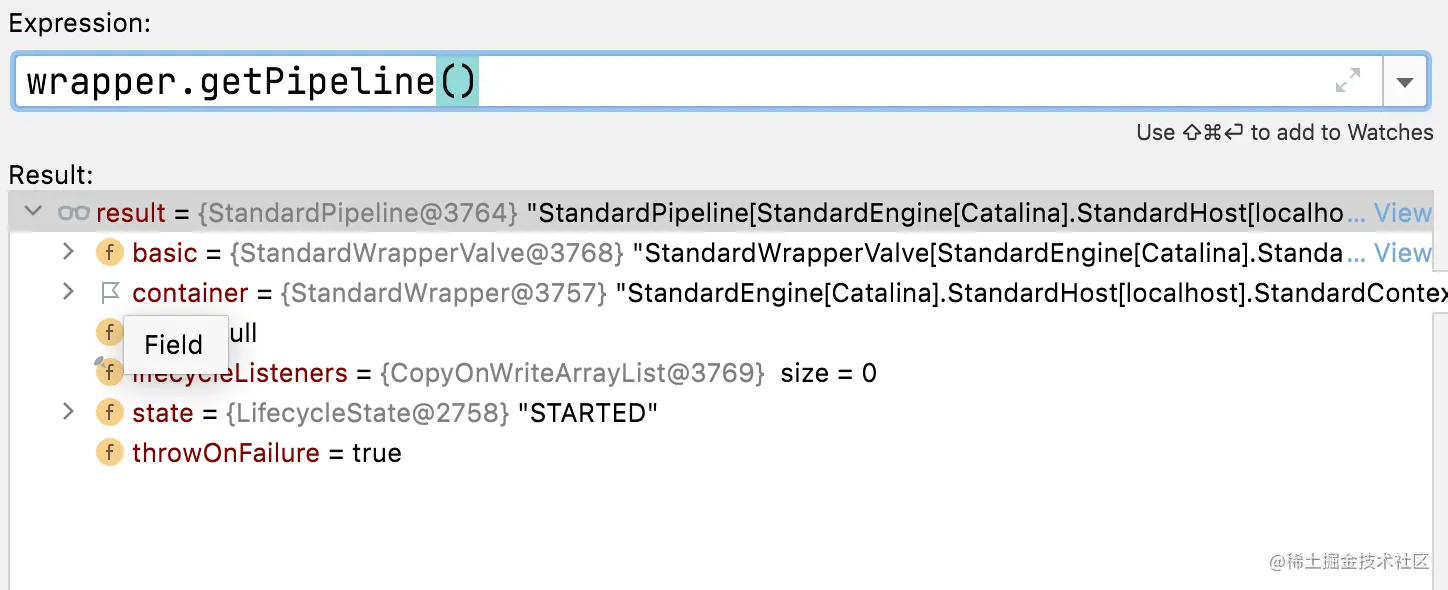

wrapper.getPipeline().getFirst().invoke(request, response);

wrapper封装了servlet信息

Wrapper.invoke

创建servlet对象，servlet = wrapper.allocate();，其中加载instance = loadServlet();，定义了servlet生命周期

创建servlet = (Servlet) instanceManager.newInstance(servletClass);

初始化initServlet(servlet);，调用servlet.init(facade);

servletClass在Context.start()时被注册

为当前请求创建Filter链，ApplicationFilterChain filterChain = ApplicationFilterFactory.createFilterChain(request, wrapper, servlet);
执行Filter链，filterChain.doFilter(request.getRequest(), response.getResponse());，执行doFilter
Filter链执行完成后，最终执行servlet.service(request, response);

对应到SpringMVC中

执行HttpServlet的service

执行FrameworkServlet的do*方法

执行DispatcherServlet的doService，调用doDispatch(request, response)
