前言

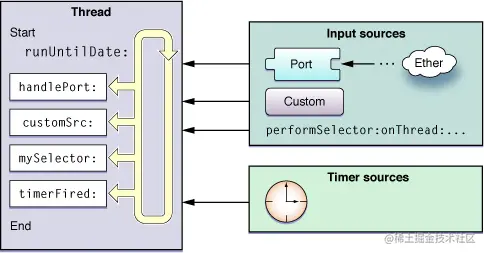

在Runloop的官方文档中，我们可以看到Runloop是一个死循环模型，线程在执行完任务后会进行休眠，有新的任务需要执行时就会被唤醒。如下图所示

`runloop`事件类型

一共有6种类型的runloop事件：
- 1. block应用：__CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__
- 1. timer应用：__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__
- 1. 响应source0：__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__
- 1. 响应source1：__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__
- 1. GCD主队列：__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__
- 1. 观察源(observer)：__CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__

与`while`循环比较

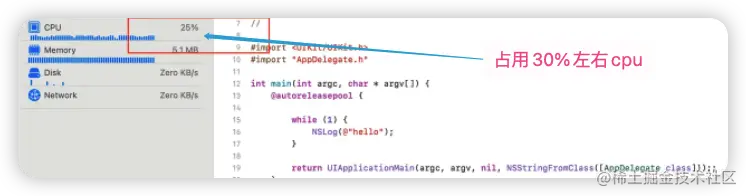

一般while

int main(int argc, char * argv[]) {
    @autoreleasepool {
        while (1) {
            NSLog(@"hello");
        }
        return UIApplicationMain(argc, argv, nil, NSStringFromClass([AppDelegate class]));;
    }
}

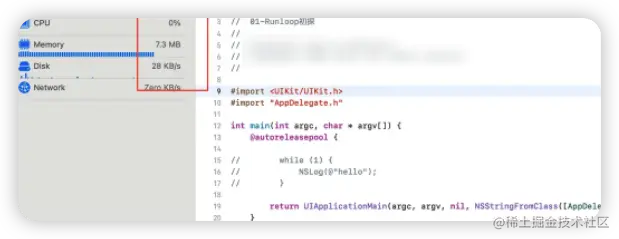

Runloop所占cpu：
Runloop总结：

保证程序的持续运行
处理APP中的各种事件（触摸、定时器、performSelector）
节省cpu资源、提供程序的性能：该做事就做事，该休息就息

源码解读

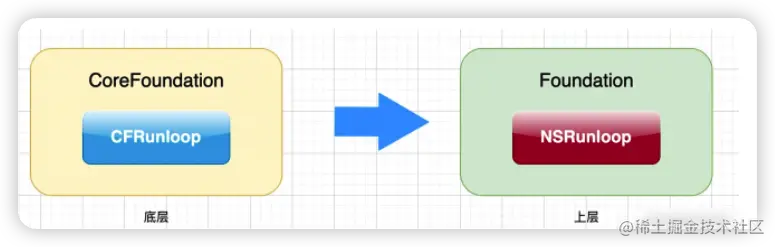

Runloop对应2套Api, 如下

Runloop在底层是CFRunloop，解析来我们将对CFRunloop进行分析，即对CoreFoundation源码中CFRunloop.c文件进行阅读

`Runloop`的创建

CFRunLoopRun方法

void CFRunLoopRun(void) {    /* DOES CALLOUT */
    int32_t result;
    // -   主要是通过判断`result`的结果进行`do-while`循环，说明这里是`runloop`创建的过程
    do {
        result = CFRunLoopRunSpecific(CFRunLoopGetCurrent(), kCFRunLoopDefaultMode, 1.0e10, false);
        CHECK_FOR_FORK();
    } while (kCFRunLoopRunStopped != result && kCFRunLoopRunFinished != result);
}

看看CFRunLoopGetCurrent，它是获得CFRunLoopRef的函数

CFRunLoopRef CFRunLoopGetCurrent(void) {
    CHECK_FOR_FORK();
    // 根据类型从`TSD`获取`rl`，如果存在则返回，如果不存在则根据当前线程从`_CFRunLoopGet0`函数获取
    CFRunLoopRef rl = (CFRunLoopRef)_CFGetTSD(__CFTSDKeyRunLoop);
    if (rl) return rl;

    return _CFRunLoopGet0(pthread_self());
}

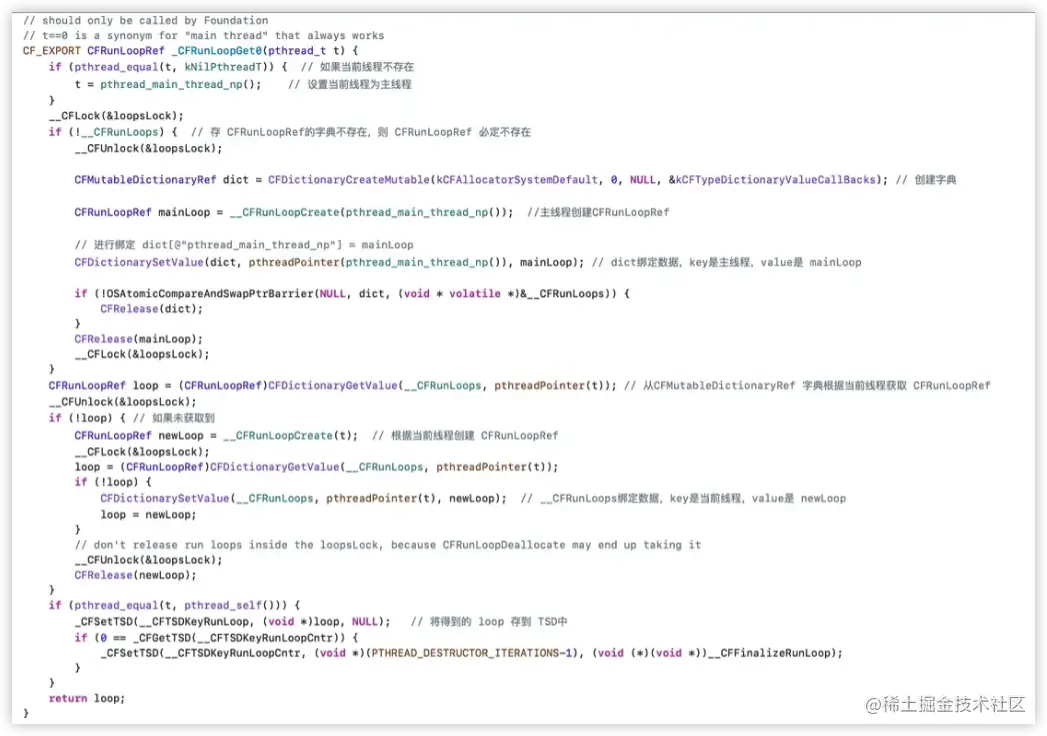

_CFRunLoopGet0函数

获取CFRunLoopRef的过程比较简单：
- 1.先判断当前线程，如果不存在则设置为主线程
- 2.判断CFMutableDictionaryRef是否存在：
  - 不存在：创建CFMutableDictionaryRef，然后在主线程创建CFRunLoopRef，然后以主线程为key，mainloop为value存入字典
  - 存在：根据当前线程获取CFRunLoopRef，如果没有获取到，说明当前线程不是主线程，则根据当前线程创建，并以当前线程为key，newLoop为value存入字典，
3.得到loop后调用_CFSetTSD进行存储

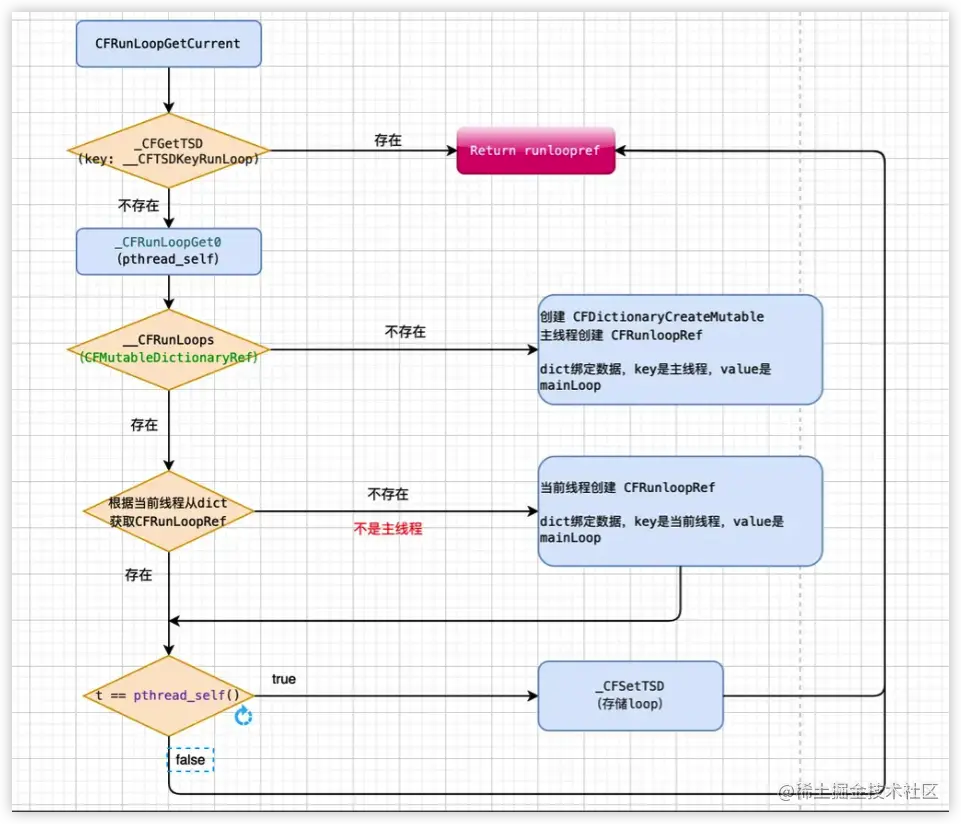

流程图如下:

从上面分析得知，无论是不是在主线程都需要创建NSRunloopRef

`Runloop`的数据结构

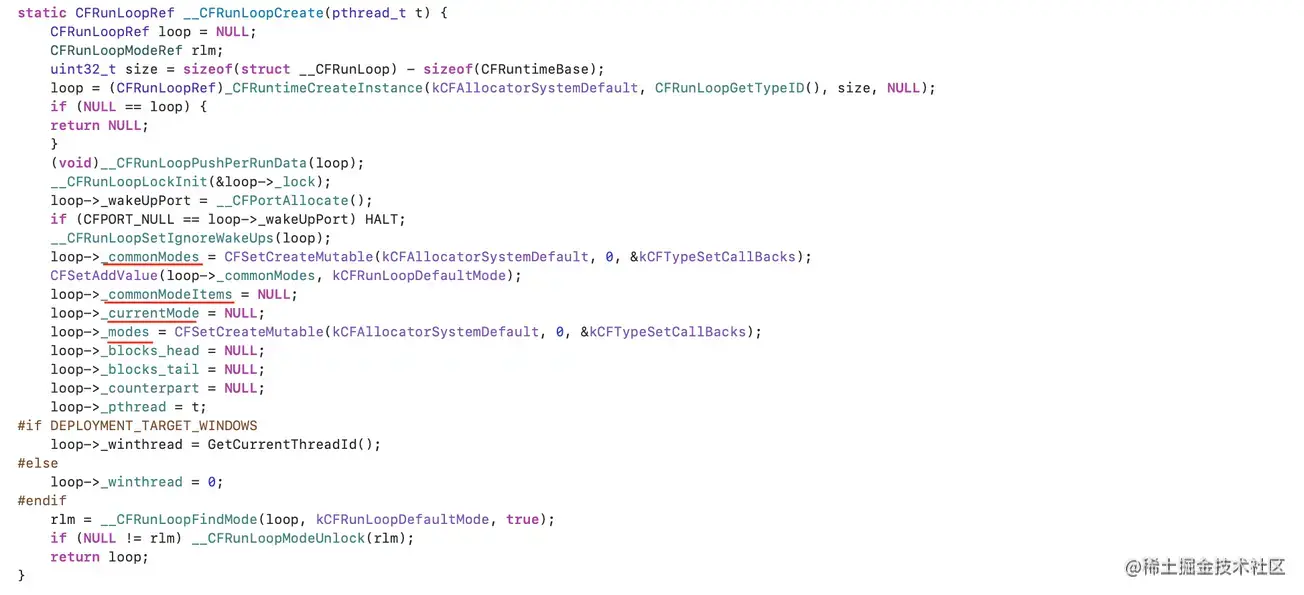

查看__CFRunLoopCreate函数，可以看到创建和赋值过程： -loop的成员中有modes，有item等，他们是什么类型不知道，点进去查看：

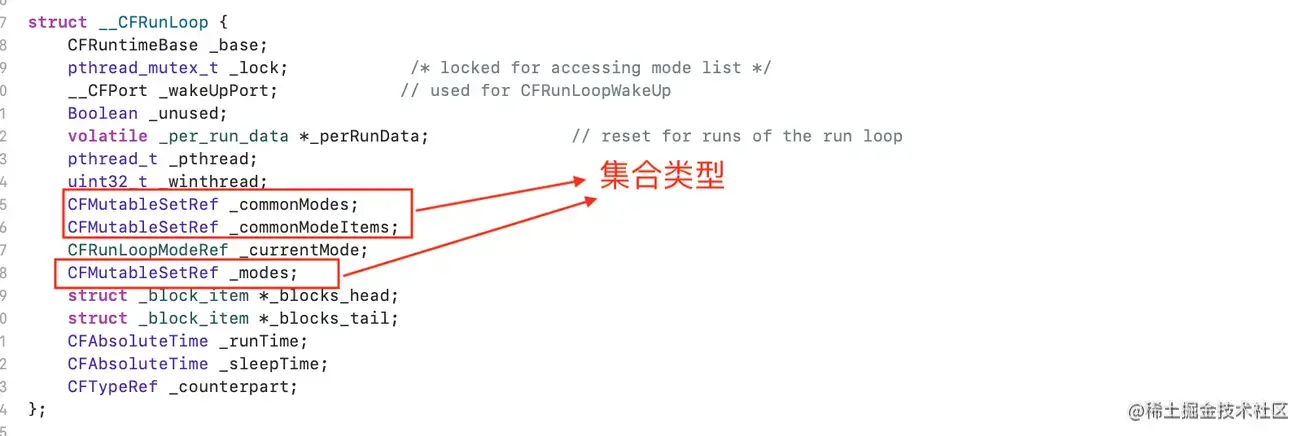

CFRunloop是个结构体，_commonModes，_commonModeItems和_modes是集合类型，再来看看_currentMode：

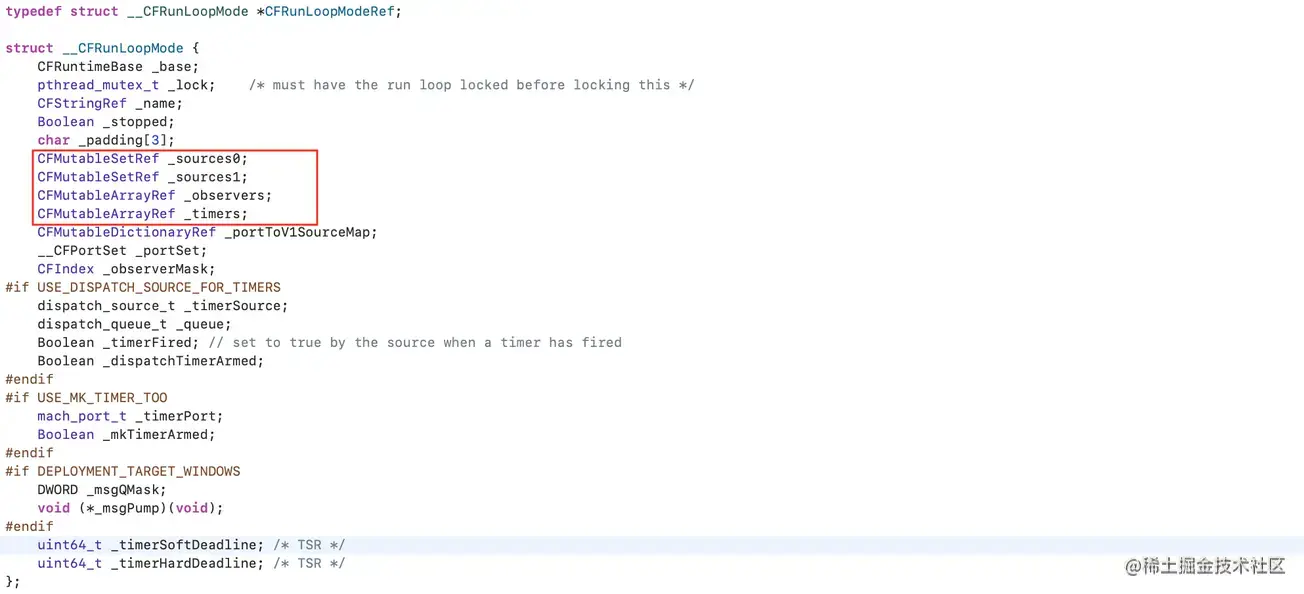

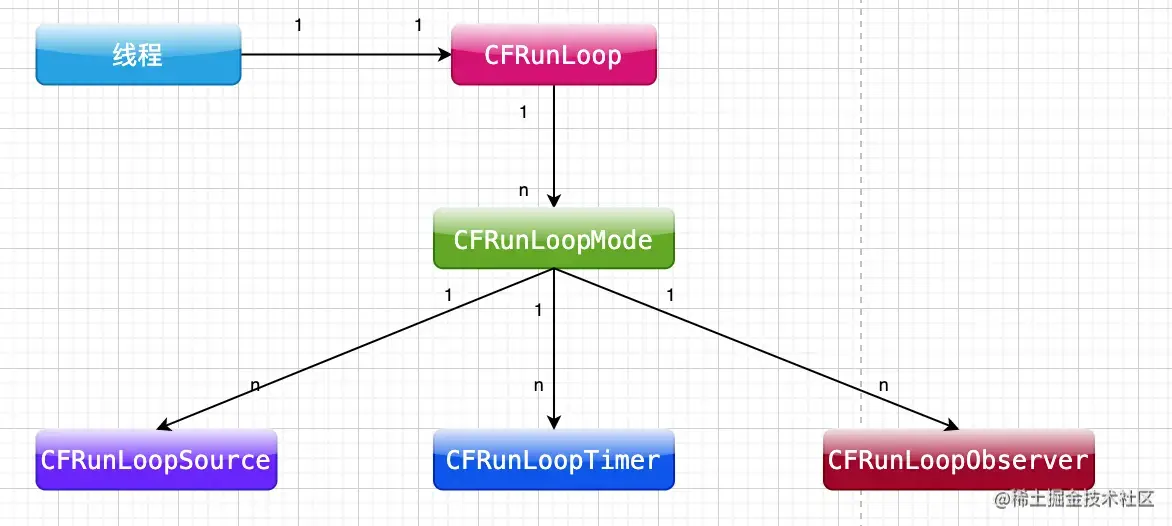

这里我们可以知道CFRunLoopModeRef是个CFRunLoopMode结构体，并且看到了比较熟悉的字眼：sources0，sources1，obervers，timers，他们是集合或者是数组类型，也就是说Runloop有很多个CFRunLoopMode，每个mode对应多个事件，如下图所示：

items里面有很多的(source0，source1，timer，observer)，他们是什么不知道，又是怎样依赖model在runloop里执行？接下来在runloop的底层进行探索分析

`runloop`底层原理

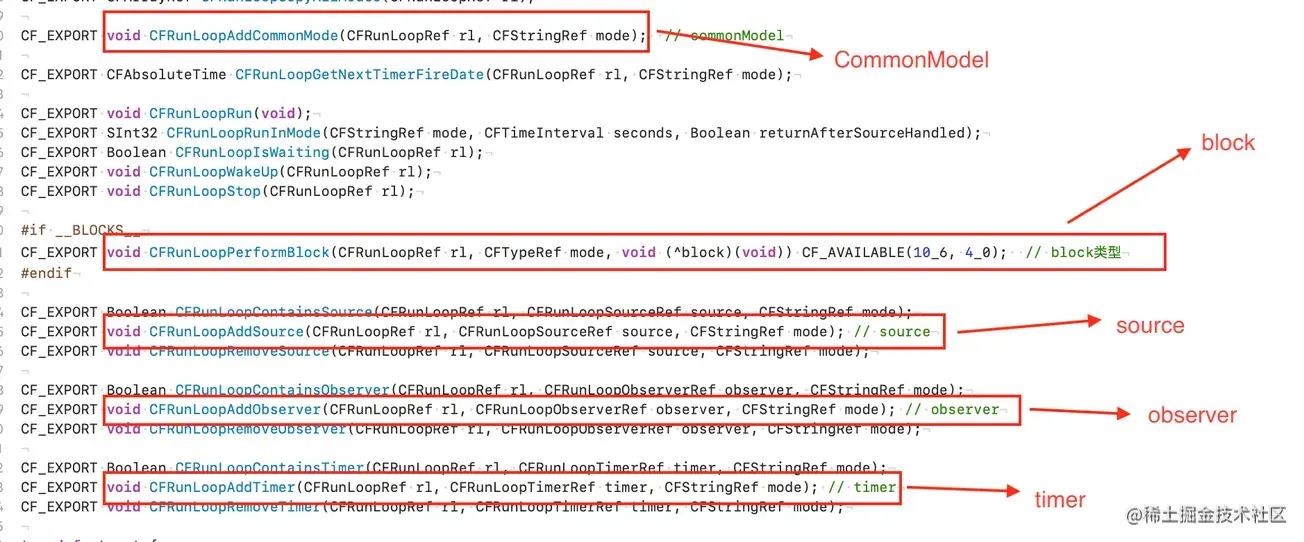

在使用timer时，通常会加入runloop，我们先从加入runloop开始入手分析，在CFRunLoop.h可以看到有add的几个类型：

add的mode有以下几种类型：
- commonMode类型：CFRunLoopAddCommonMode
- block类型：CFRunLoopPerformBlock
- Source类型：CFRunLoopAddSource
- Observer类型：CFRunLoopAddObserver
- Timer类型：CFRunLoopAddTimer

1. 添加事件

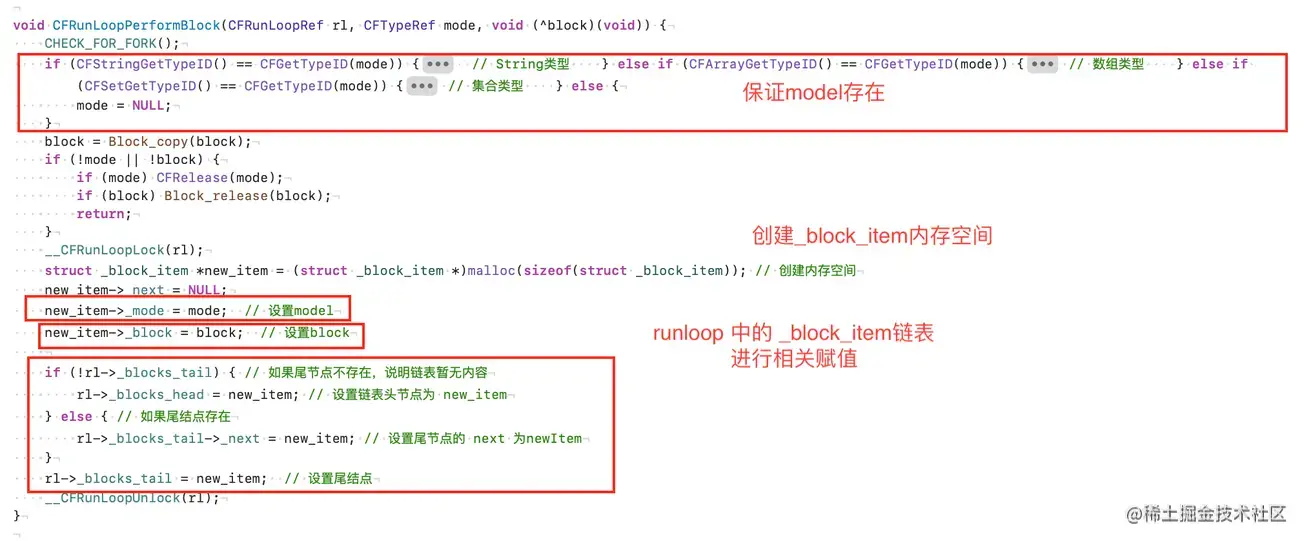

CFRunLoopPerformBlock代码如下：

Runloop`添加事件时主要做了以下几个步骤：
- 1. 确保model存在
- 1. 创建runloop中_block_item单向链表
- 1. 对new_item相关参数进行赋值：
  - 如果尾结点不存在，说明还没有添加mode，则将头结点设置为new_item；
  - 如果尾结点存在，则设置尾结点next为new_item
  - 最后再设置尾结点为new_item

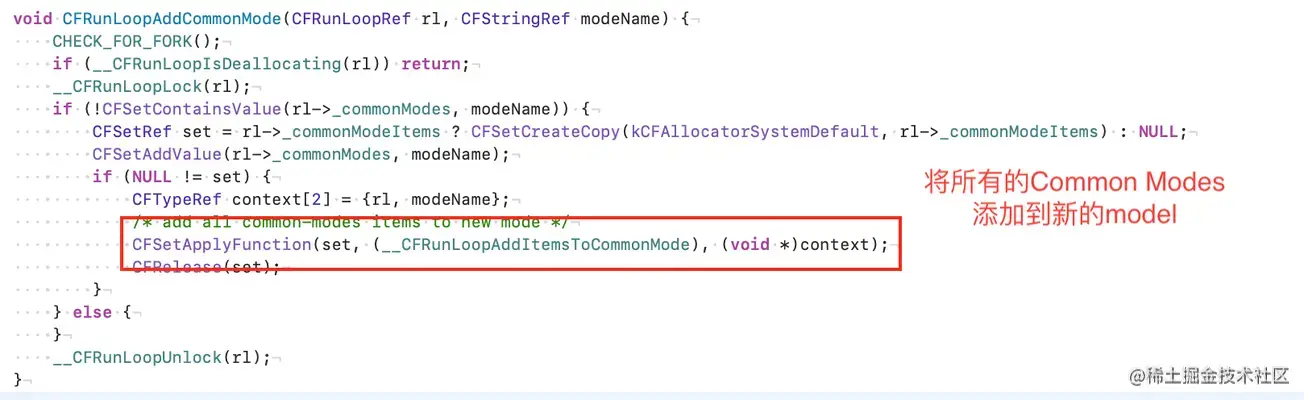

CFRunLoopAddCommonMode类型：

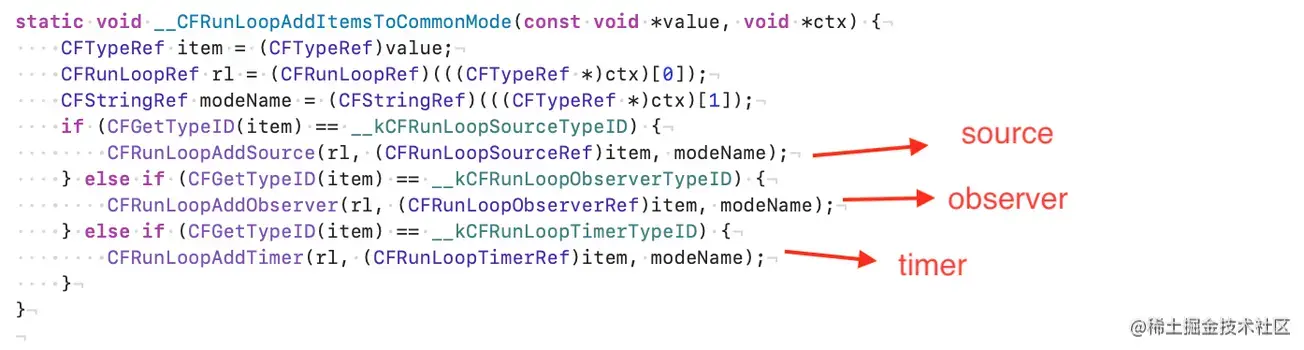

核心是__CFRunLoopAddItemsToCommonMode

commonMode类型对应的是source、observer和timer三种事件，下面将对他们进行一一分析

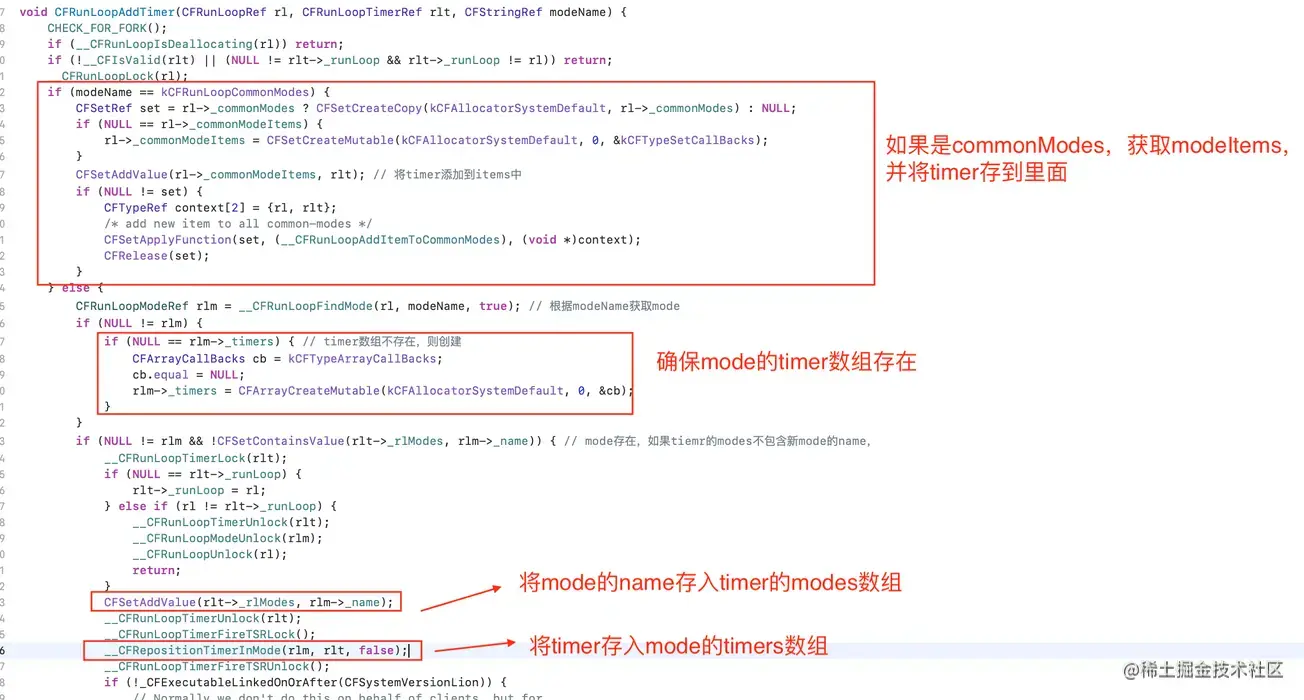

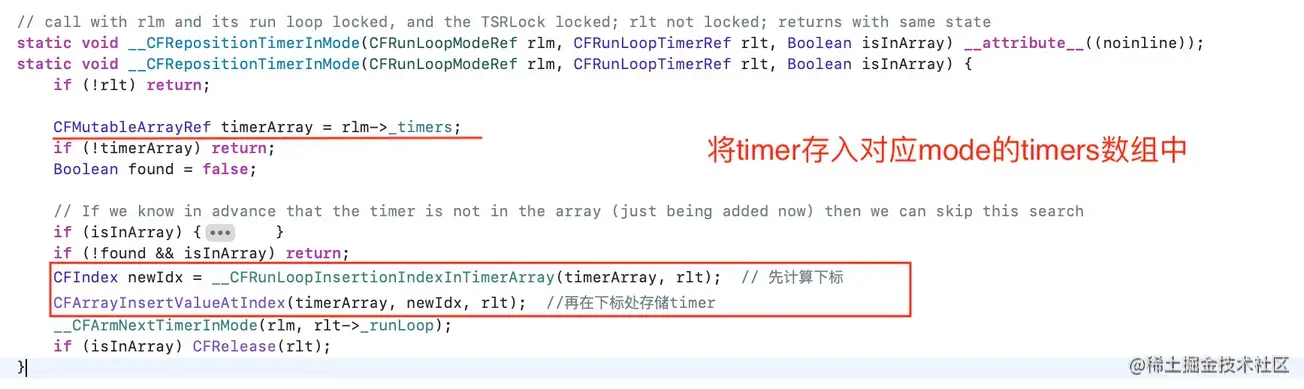

CFRunLoopAddTimer类型：

添加timer类型的mode比较简单，主要有以下几个步骤：
- 1.获取相应modeName的mode
- 2.确保mode中的timers数组存在
- 3.如果timer的rlModes数组中没有新mode的name，则往rlModes中添加name
- 4.将timer存入对应model的timers数组

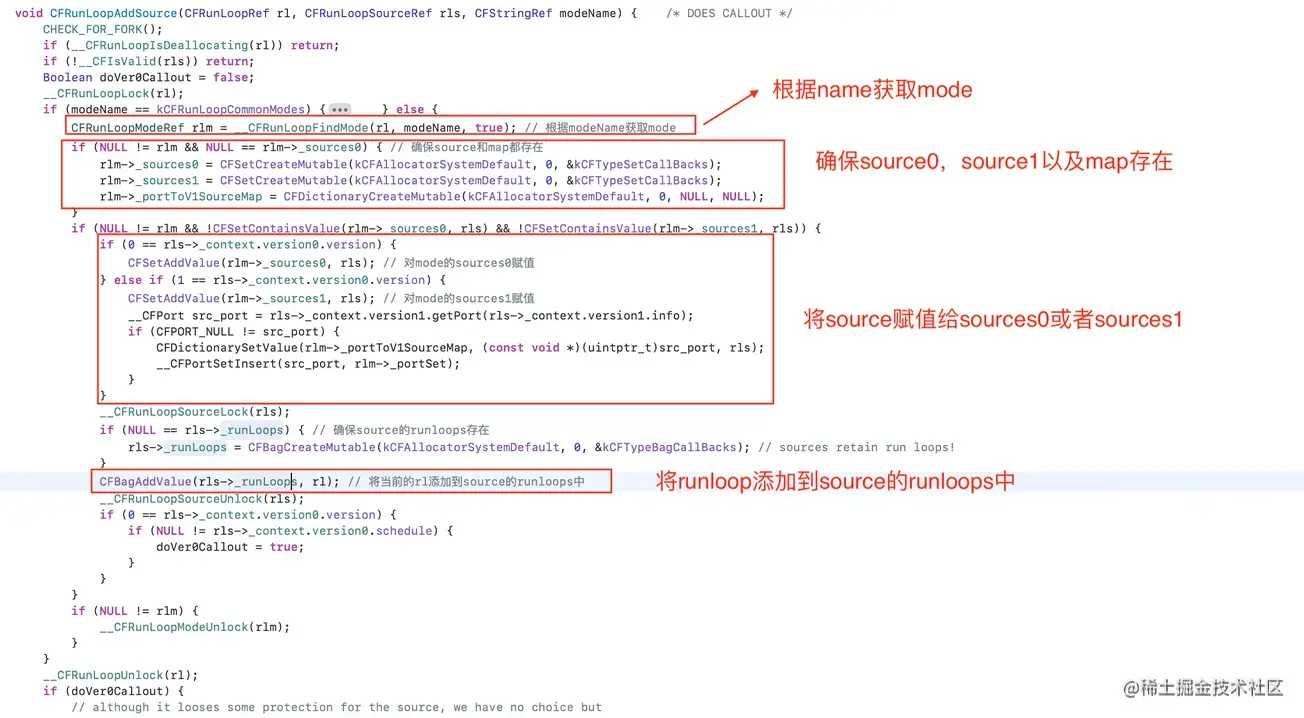

CFRunLoopAddSource类型：

source类型添加mode与timer类型类似：
- 1.根据modeName获取相应的mode
- 2.将source赋值给mode中的sources0或者sources1
- 3.将runloop添加到source中的runLoops中

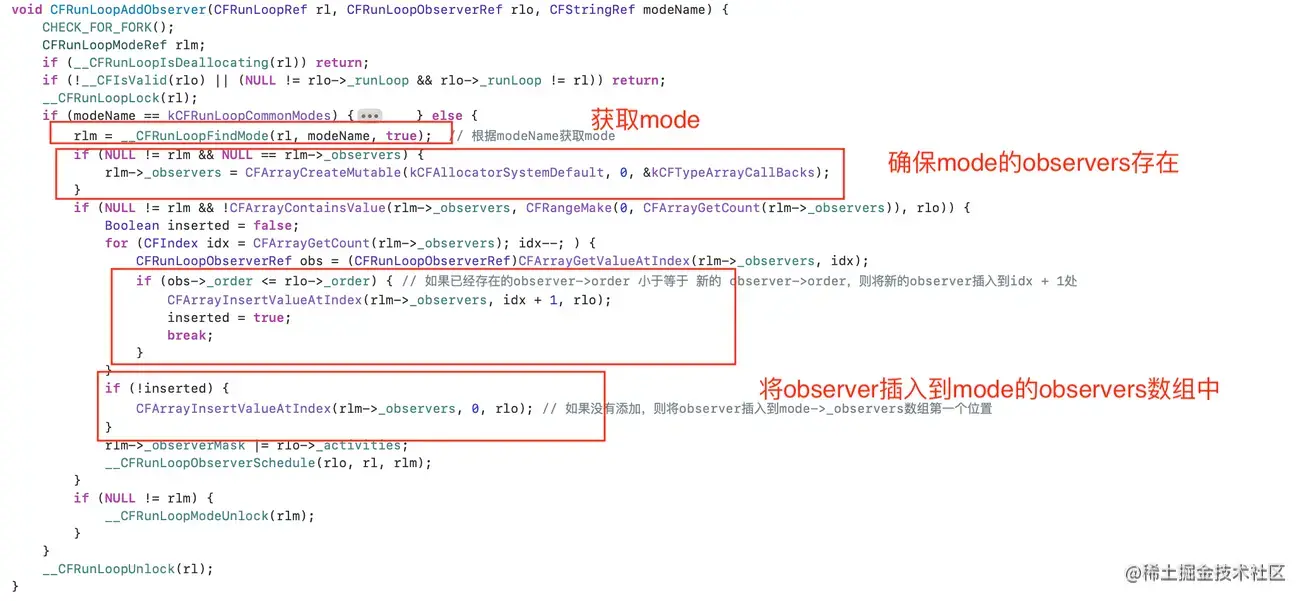

CFRunLoopAddObserver类型：

添加Observer类型的mode也和上面的类似：
- 1.根据modeName获取相应的mode
- 2.在mode的observers数组从后往前遍历：
  - 如果遍历的observer->order小于等于当前observer->order，则将observer插入到下当前index+1处
  - 如果遍历完，observer->order都小于数组里的observer->order，则将新的observer插入到数组的第一个位置从分析几个添加mode的过程，可以感知commonMode中的三个mode过程比较类似，block类型mode有所不同，它是以单向链表的形式添加的。

2. 进入循环

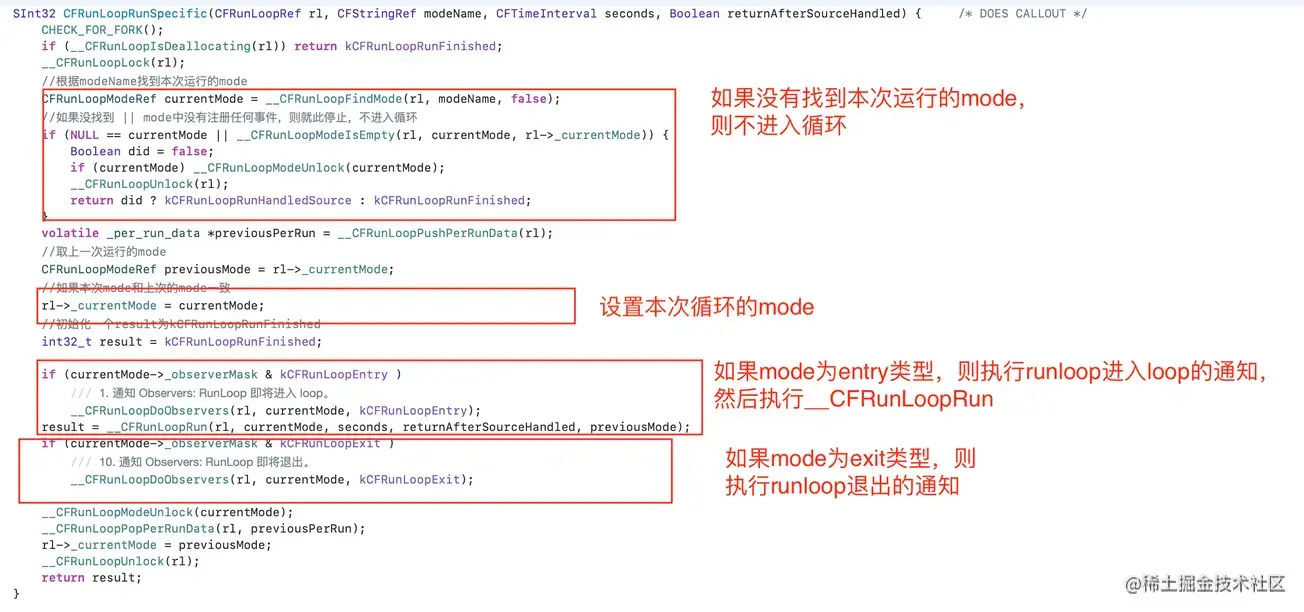

添加完mode后将进行runloopRun，也就是调用函数CFRunLoopRunSpecific，源码如下：

1.函数里先根据modeName获取本次运行的mode，如果没有找到则不进入循环
2.将runloop的currentMode设置成本次运行的mode
3.如果mode类型为entry，则observer通知Runloop即将进入loop
4.调用__CFRunLoopRun函数进行run
5.如果model类型为exit，则observer通知runloop即将退出

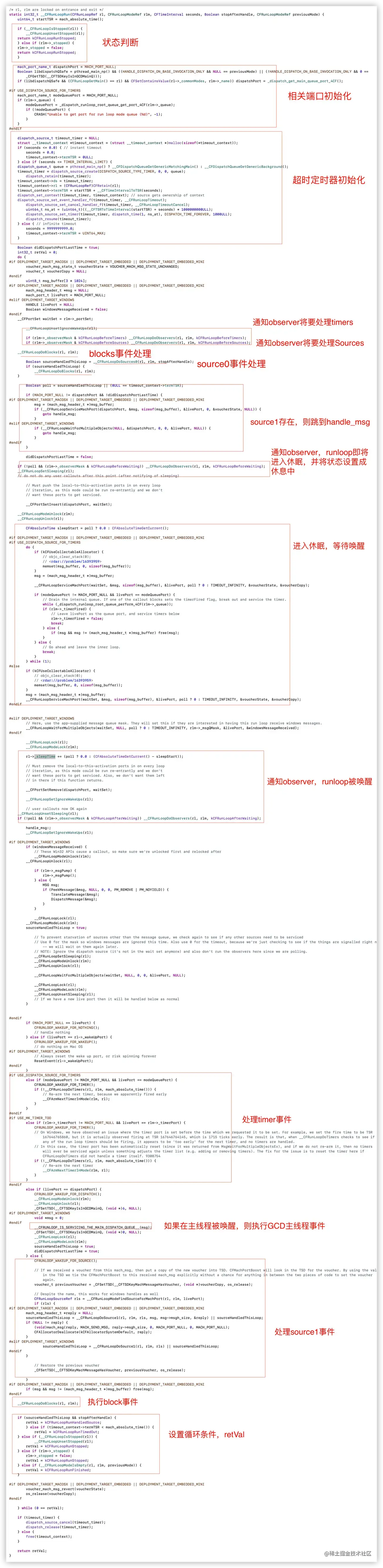

__CFRunLoopRun函数主要代码如下：

主要的是根据状态判断循环条件，然后在循环中处理睡眠及相应事件，核心流程如下：

3. 事件处理

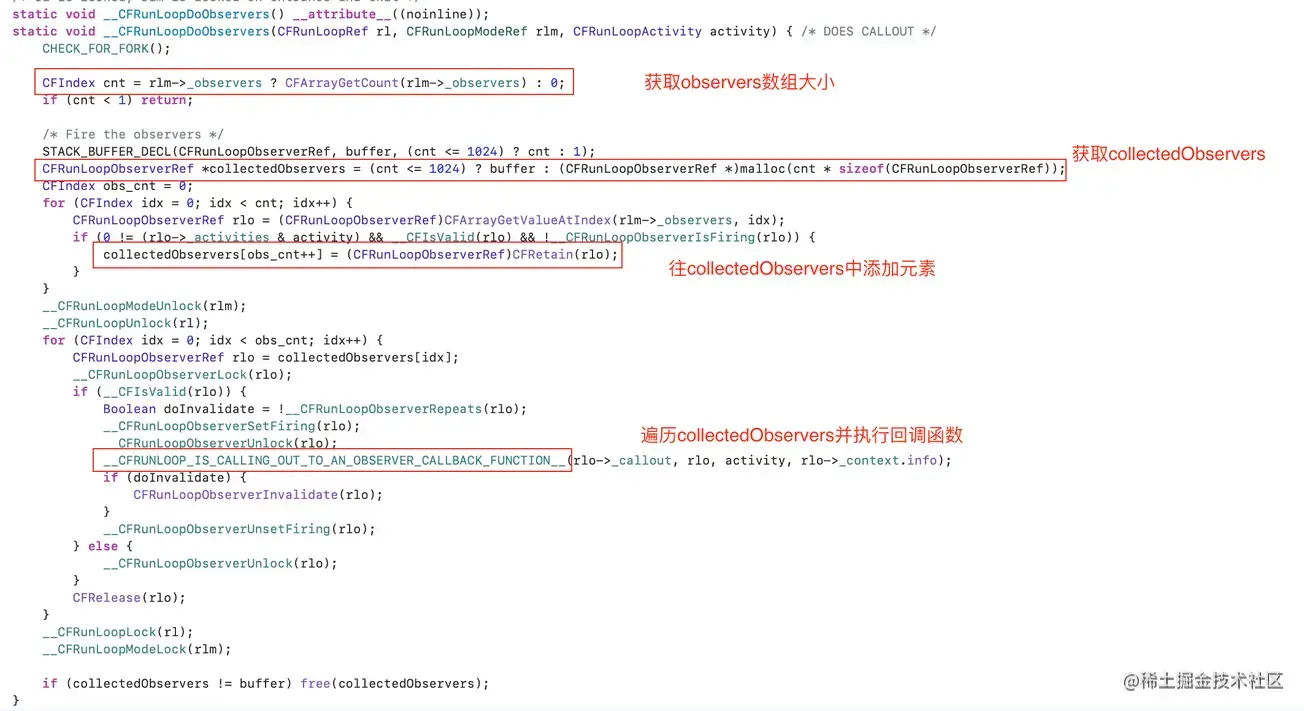

1.observers事件：
处理observers事件，主要有以下几个步骤：
- 1.获取observers数组大小
- 2.根据大小获取或者创建一个CFRunLoopObserverRef类型的collectedObservers
- 3.遍历mode->observers并对collectedObservers进行相关赋值
- 4.遍历新的集合并调用__CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__执行事件处理
- 实现如下

static void __CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__() __attribute__((noinline));
static void __CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION__(CFRunLoopObserverCallBack func, CFRunLoopObserverRef observer, CFRunLoopActivity activity, void *info) {
   if (func) {
       func(observer, activity, info);
   }
   asm __volatile__(""); // thwart tail-call optimization
}

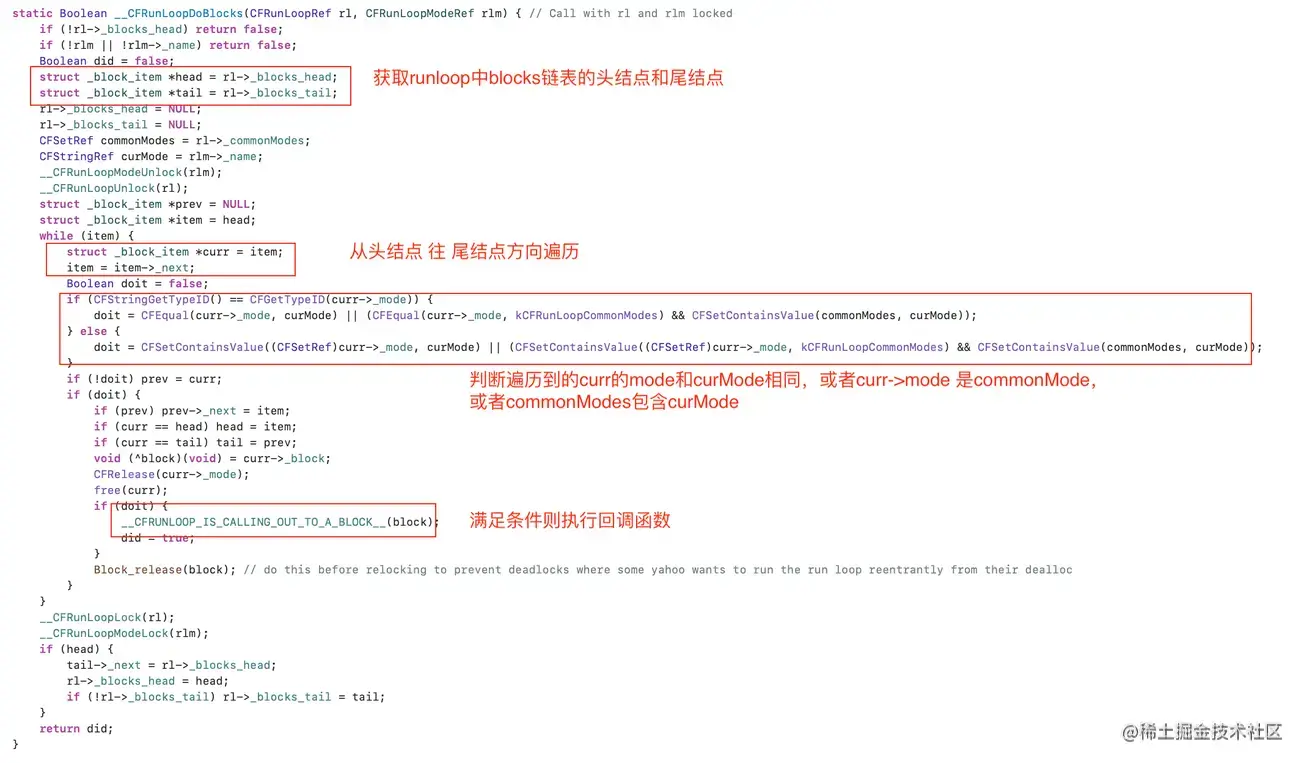

2.blocks事件：
block的mode在runloop中是以链表的形式存在，它的执行过程如下：
- 1.获取链表的头结点和尾结点
- 2.从头结点往尾结点方向遍历
- 3.如果满足条件，则执行__CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__函数，进而执行block回调
- 它的核心函数如下

static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK__(void (^block)(void)) {
    if (block) {
        block();
    }
    asm __volatile__(""); // thwart tail-call optimization
}

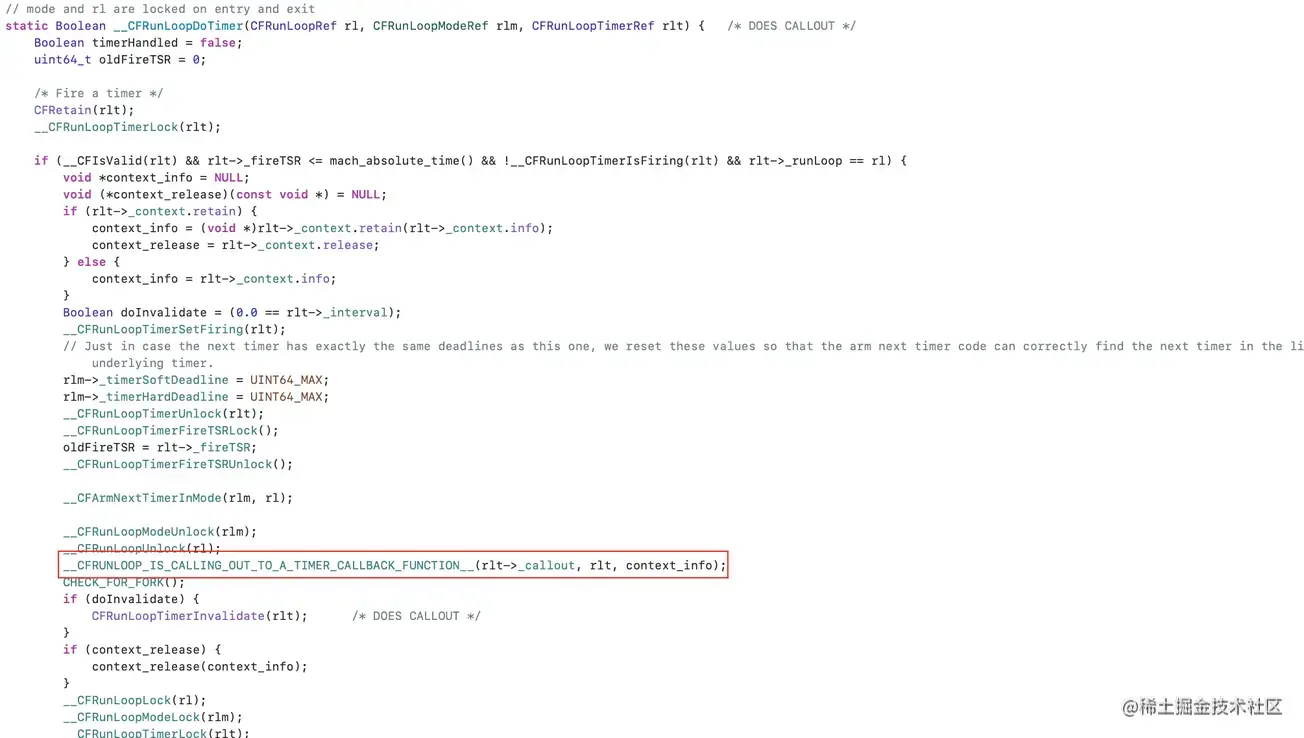

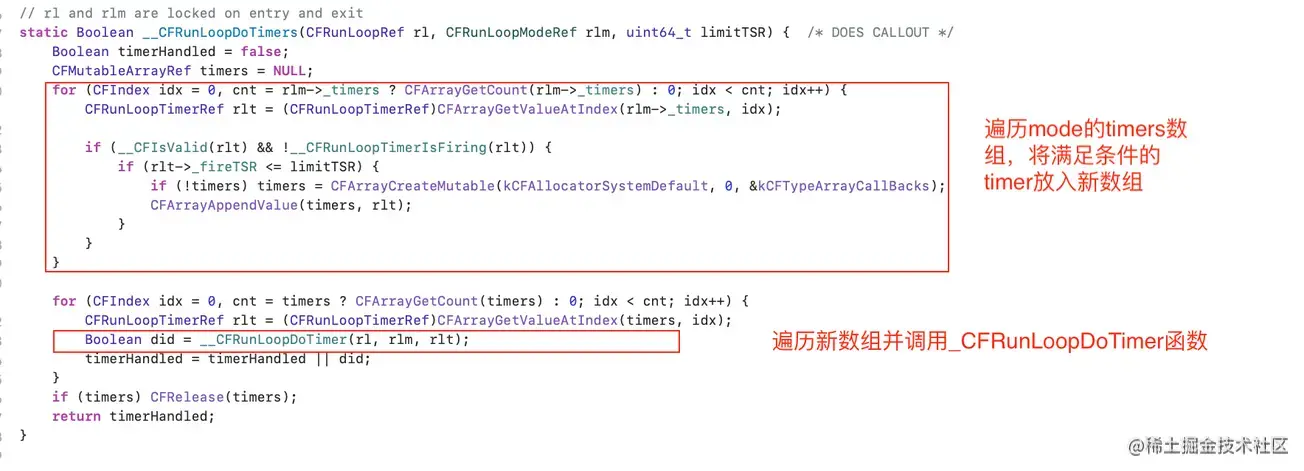

3.timer事件：执行timer事件先遍历mode的timers数组，将满足条件的timer放入新数组，然后遍历执行__CFRunLoopDoTimer函数： __CFRunLoopDoTimer函数在满足条件下，执行__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__函数，进而执行回调

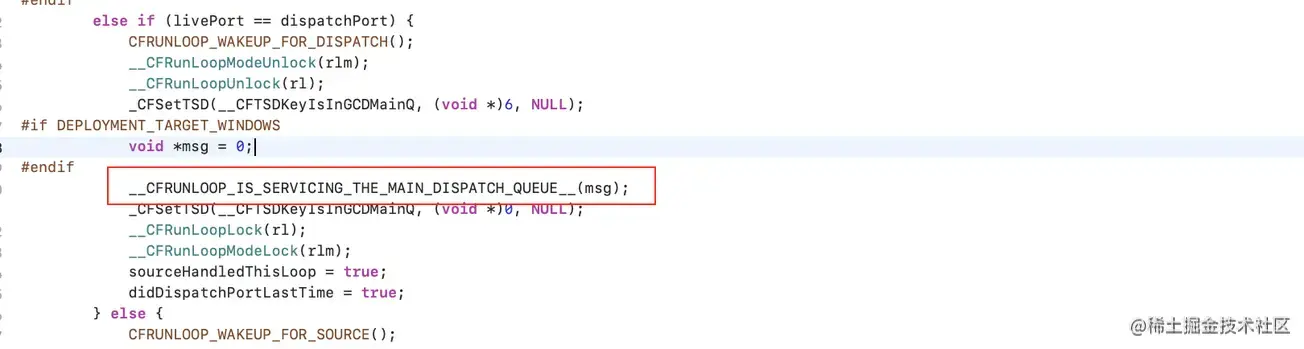

4.mainQueue事件 mainQueue事件是在runloop被唤醒后，然后调用__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__函数，进而调用_dispatch_main_queue_callback_4CF函数处理msg

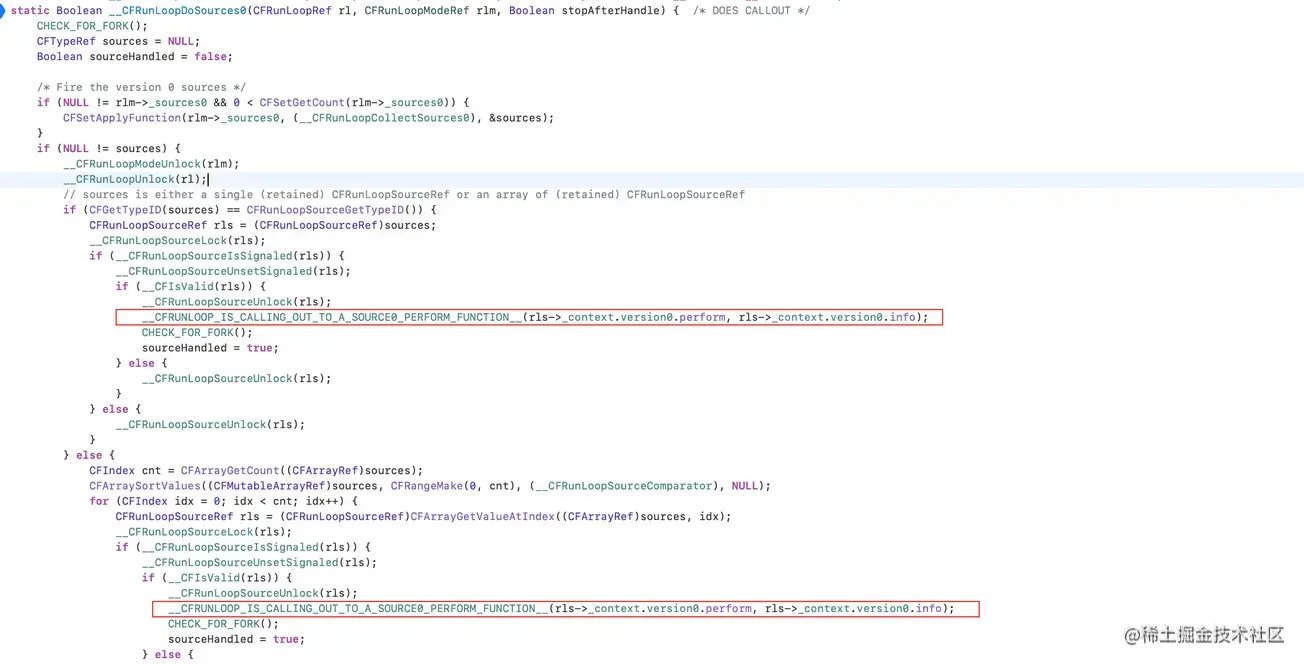

1. source0事件：

source0事件的处理需要判断类型：
- 如果是ID类型，则在相应的判断后执行__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__函数
- 如果是数组类型，则需要遍历数组，得到的observer在满足条件下执行__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION__函数

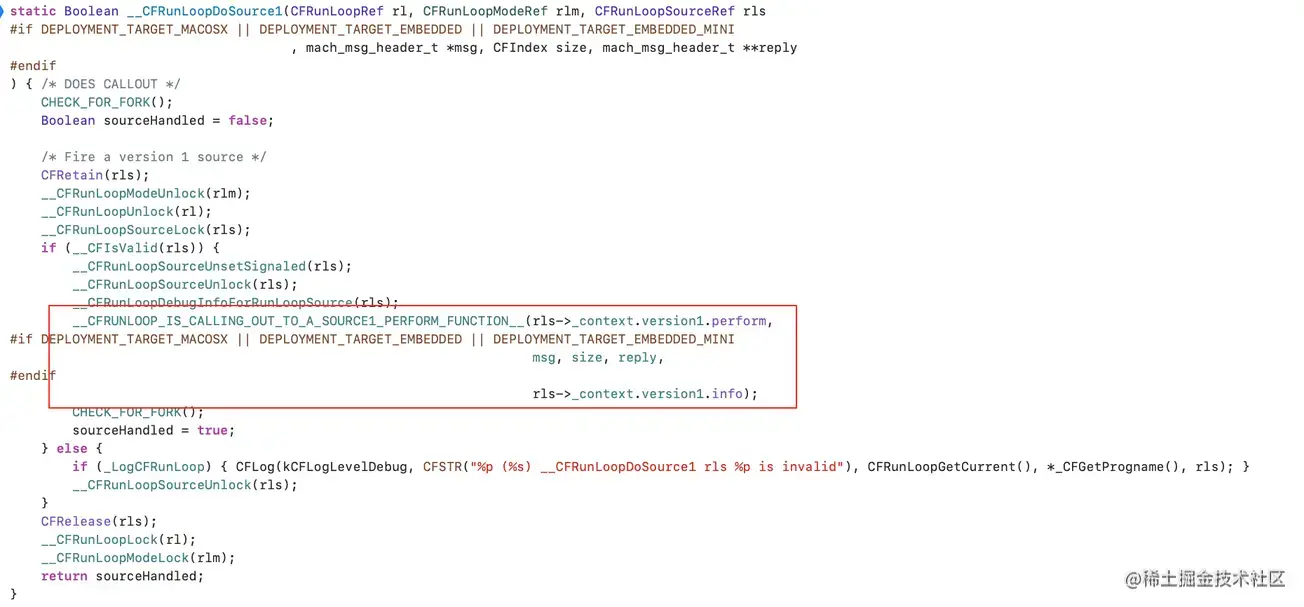

6.source1事件：当observer存在，则调用__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__函数进而执行回调。

一些小的细节

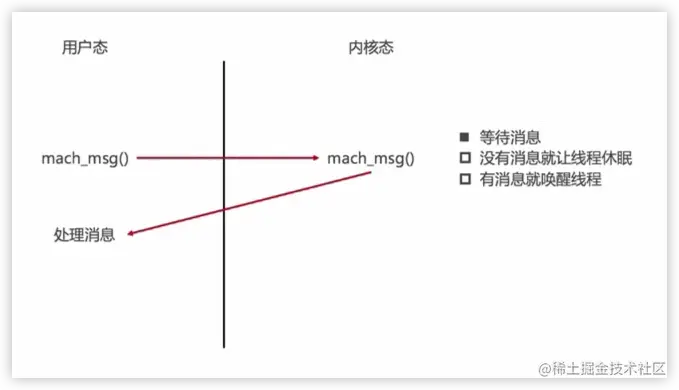

`RunLoop`休眠的实现原理

涉及到两个态之间的切换

`__CFRunLoopServiceMachPort`

__CFRunLoopServiceMachPort，该函数是操作 RunLoop 进入休眠的关键，通过设置 mach port 接收消息实现。设置 mach port 接收消息后，线程会暂时挂起进入休眠，等待 mach port 响应。
RunLoop 虽然包含了 Source0、Source1、Timers 各种监控对象，但实际上，所有这些监控对象的事件触发（唤醒 RunLoop 去响应事件）都是基于 mach port 实现的：
- Source0：通过 RunLoop 的_wakeUpPort唤醒 RunLoop；
- Source1：通过 Source1 绑定的 mach port（Mode 的_portToV1SourceMap）唤醒 RunLoop；
- Timers：通过 Mode 的_timerPort在恰当的时间点唤醒 RunLoop；
另外，RunLoop 对 GCD 主队列上执行的操作有“特殊照顾”。代码中dispatchPort实现的大致效果是：主线程 RunLoop 在被唤醒并处理完必要的监控对象事件后，会尝试性地从dispatchPort中捞一下是否有需要处理的“GCD调度主线程消息”（这次调用__CFRunLoopServiceMachPort不会使 RunLoop 进入休眠，因为 timeout 参数传了0），如果有则livePort会被置为dispatchPort，并直接跳到handle_msg的livePort == dispatchPort逻辑分支中立即处理。这样处理的意图应该是：
- 保证主线程 RunLoop 的监控对象回调中的“GCD调度主线程操作”可以及时响应；
- 在主线程已被唤醒时，可以及时响应来自其他子线程的“GCD调度主线程操作”；
总之就是保证“GCD调度主线程操作”的响应优先级。RunLoop 需要进入休眠时，dispatchPort也会被添加到waitSet中并作为__CFRunLoopServiceMachPort入参，这意味着，来自子线程的 dispatch asyn on main 的调用，也是可以唤醒主线程 RunLoop 的。
最后，再留意到代码中的poll变量，poll 这个单词在操作系统领域基本可以理解为轮询方式的多路复用机制。从代码看，当次 Loop 如果是 poll 模式时，不触发kCFRunLoopBeforeWaiting和kCFRunLoopAfterWaiting事件，也就是说这次 Loop 线程不会进入休眠。此时__CFRunLoopServiceMachPort的 timeout 参数传0，和处理dispatchPort时是一样的。所以，RunLoop 中处理了 Resource0 的 Loop 是存在特殊性的，处理完 Resource0 后，RunLoop 会尝试性地从 Mode 的所有 mach port 中捞一下是否有需要处理的 mach port 事件，有则立即处理，没有则进入下一次 Loop。
__CFRunLoopServiceMachPort的代码。一堆内核编程的代码，十分晦涩。其实只需要关注到其中的调用mach_msg函数的那句代码，注意到入参是MACH_RCV_MSG，说明这里是监听 mach port 接收消息而不是发送消息。

static Boolean __CFRunLoopServiceMachPort(mach_port_name_t port, mach_msg_header_t **buffer, size_t buffer_size, mach_port_t *livePort, mach_msg_timeout_t timeout, voucher_mach_msg_state_t *voucherState, voucher_t *voucherCopy) {
    Boolean originalBuffer = true;
    kern_return_t ret = KERN_SUCCESS;
    for (;;) {		/* In that sleep of death what nightmares may come ... */
        mach_msg_header_t *msg = (mach_msg_header_t *)*buffer;
        msg->msgh_bits = 0;
        msg->msgh_local_port = port;
        msg->msgh_remote_port = MACH_PORT_NULL;
        msg->msgh_size = buffer_size;
        msg->msgh_id = 0;
        if (TIMEOUT_INFINITY == timeout) { CFRUNLOOP_SLEEP(); } else { CFRUNLOOP_POLL(); }
        // 核心操作：调用mach_msg函数接收消息
        ret = mach_msg(msg, MACH_RCV_MSG|(voucherState ? MACH_RCV_VOUCHER : 0)|MACH_RCV_LARGE|((TIMEOUT_INFINITY != timeout) ? MACH_RCV_TIMEOUT : 0)|MACH_RCV_TRAILER_TYPE(MACH_MSG_TRAILER_FORMAT_0)|MACH_RCV_TRAILER_ELEMENTS(MACH_RCV_TRAILER_AV), 0, msg->msgh_size, port, timeout, MACH_PORT_NULL);

        voucher_mach_msg_revert(*voucherState);

        *voucherState = voucher_mach_msg_adopt(msg);

        if (voucherCopy) {
            if (*voucherState != VOUCHER_MACH_MSG_STATE_UNCHANGED) {
                *voucherCopy = voucher_copy();
            } else {
                *voucherCopy = NULL;
            }
        }

        CFRUNLOOP_WAKEUP(ret);
        if (MACH_MSG_SUCCESS == ret) {
            *livePort = msg ? msg->msgh_local_port : MACH_PORT_NULL;
            return true;
        }
        if (MACH_RCV_TIMED_OUT == ret) {
            if (!originalBuffer) free(msg);
            *buffer = NULL;
            *livePort = MACH_PORT_NULL;
            return false;
        }
        if (MACH_RCV_TOO_LARGE != ret) break;
        buffer_size = round_msg(msg->msgh_size + MAX_TRAILER_SIZE);
        if (originalBuffer) *buffer = NULL;
        originalBuffer = false;
        *buffer = realloc(*buffer, buffer_size);
    }
    HALT;
    return false;
}
