接着上一篇类de加载过程分析（一）runtime初始化的末尾，由_dyld_objc_notify_register()引出了镜像映射的方法map_images，那么接下来就从map_images方法着手，继续展开后续的分析。（本篇总字约4330字）

二、映射镜像

2.1、map_images_nolock

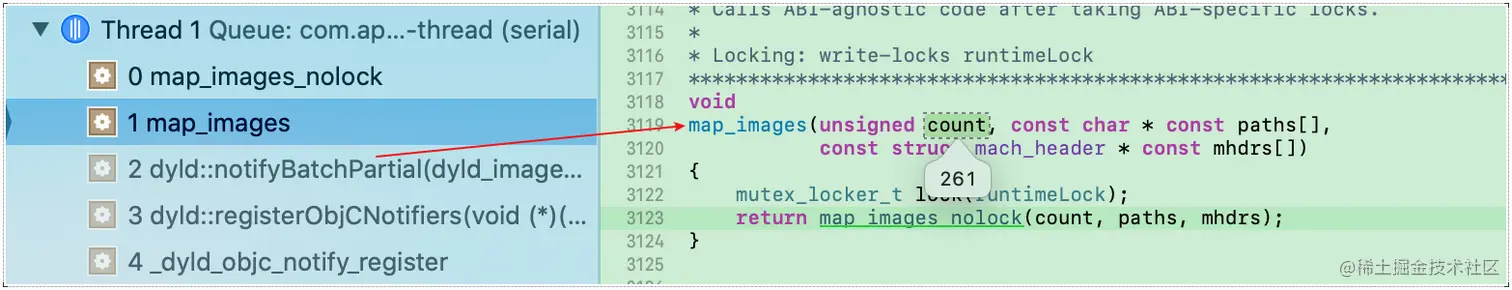

map_images 方法注册后由dyld调起，主要逻辑就是加锁后，将参数****(count, paths, mhdrs)**** 又传入了map_images_nolock 进行处理。

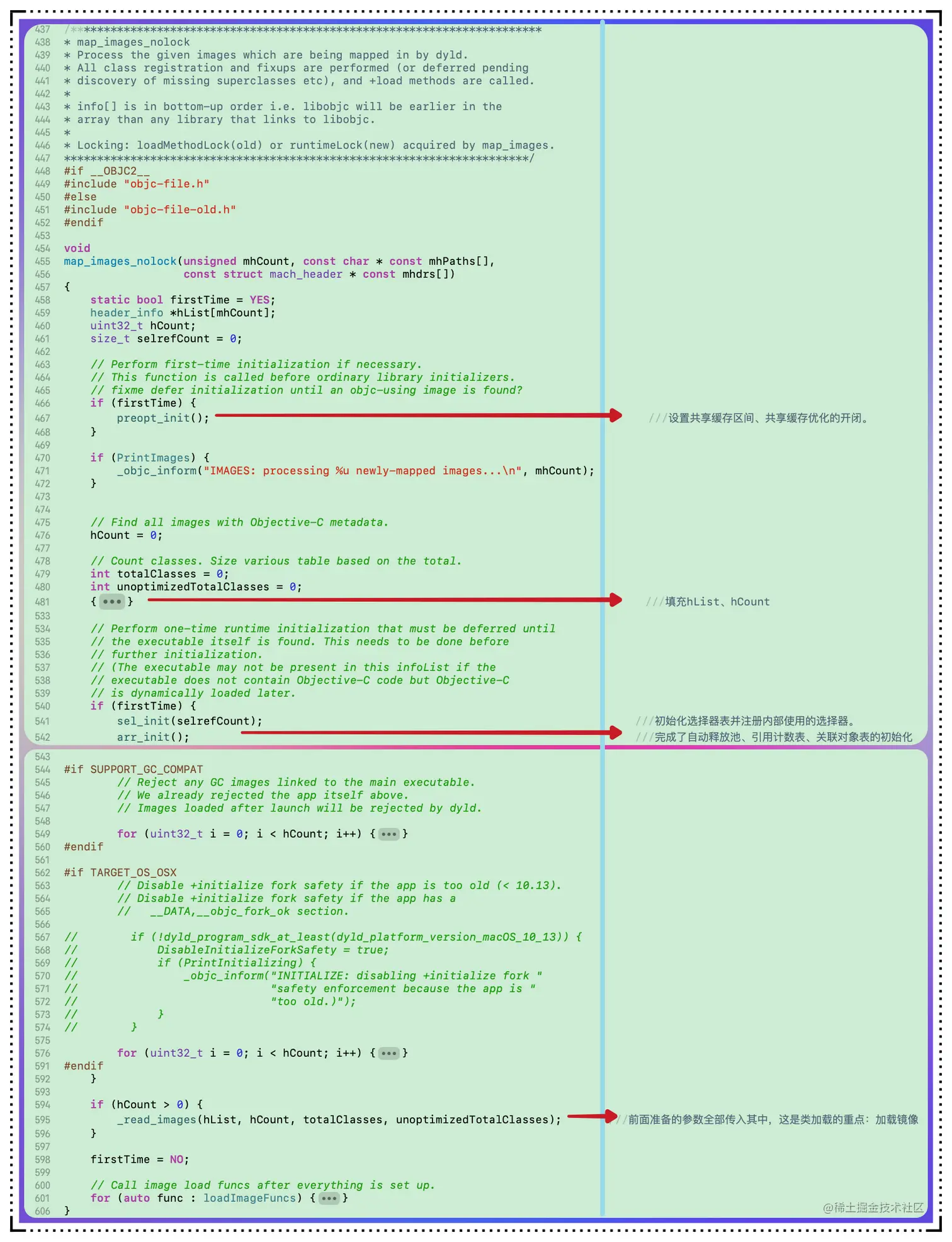

首先，从整体来看一下map_images_nolock 的大致代码逻辑-分析一下方法大致上做了什么操作，然后再对于重点部分进行展开分析-看看对于入参是如何使用的：

1、preopt_init

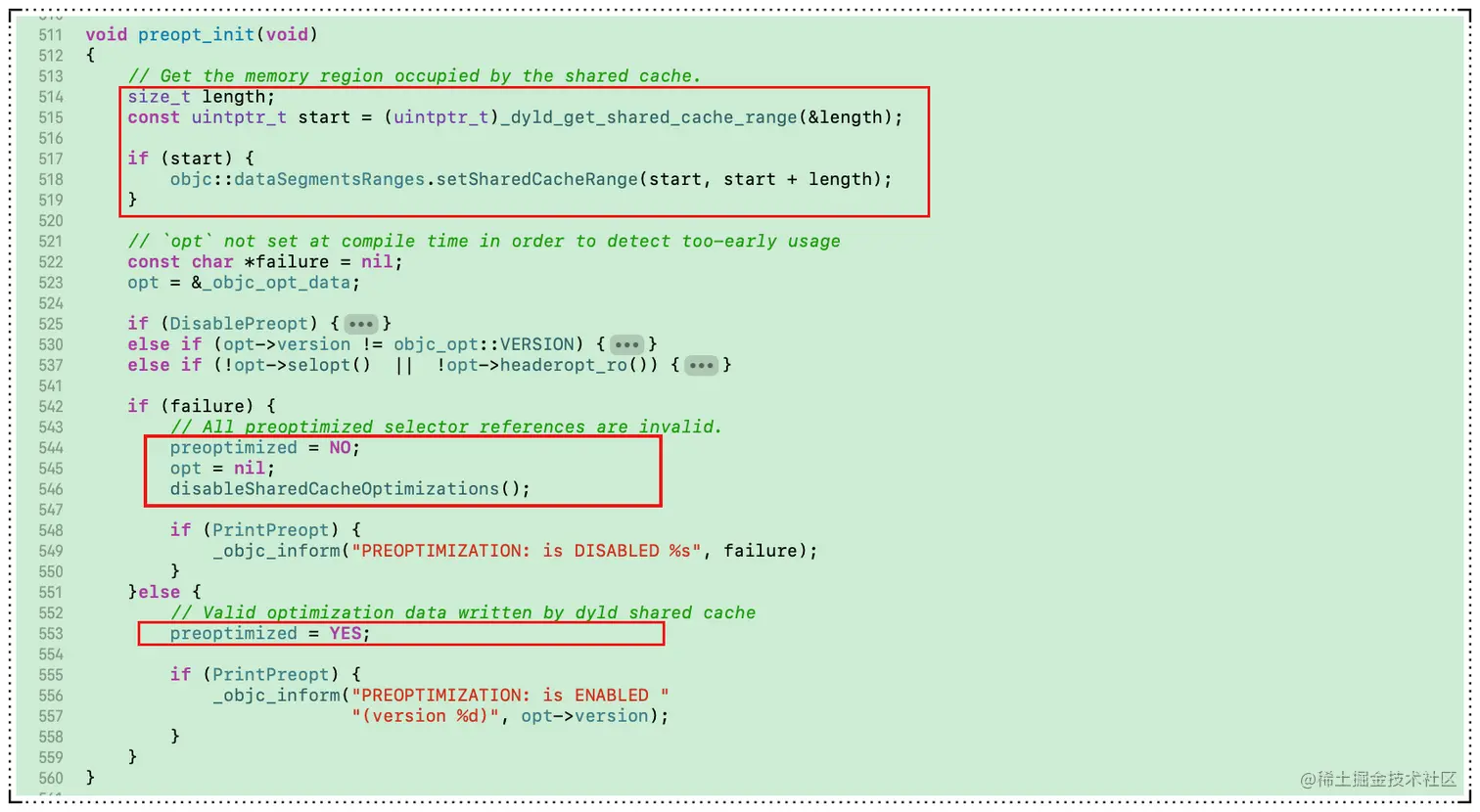

preopt_init**：预优化，只执行一次，**内部逻辑主要是setSharedCacheRange 以及对 (bool)preoptimized 这个布尔变量的赋值。

2、CalculateTotalCls

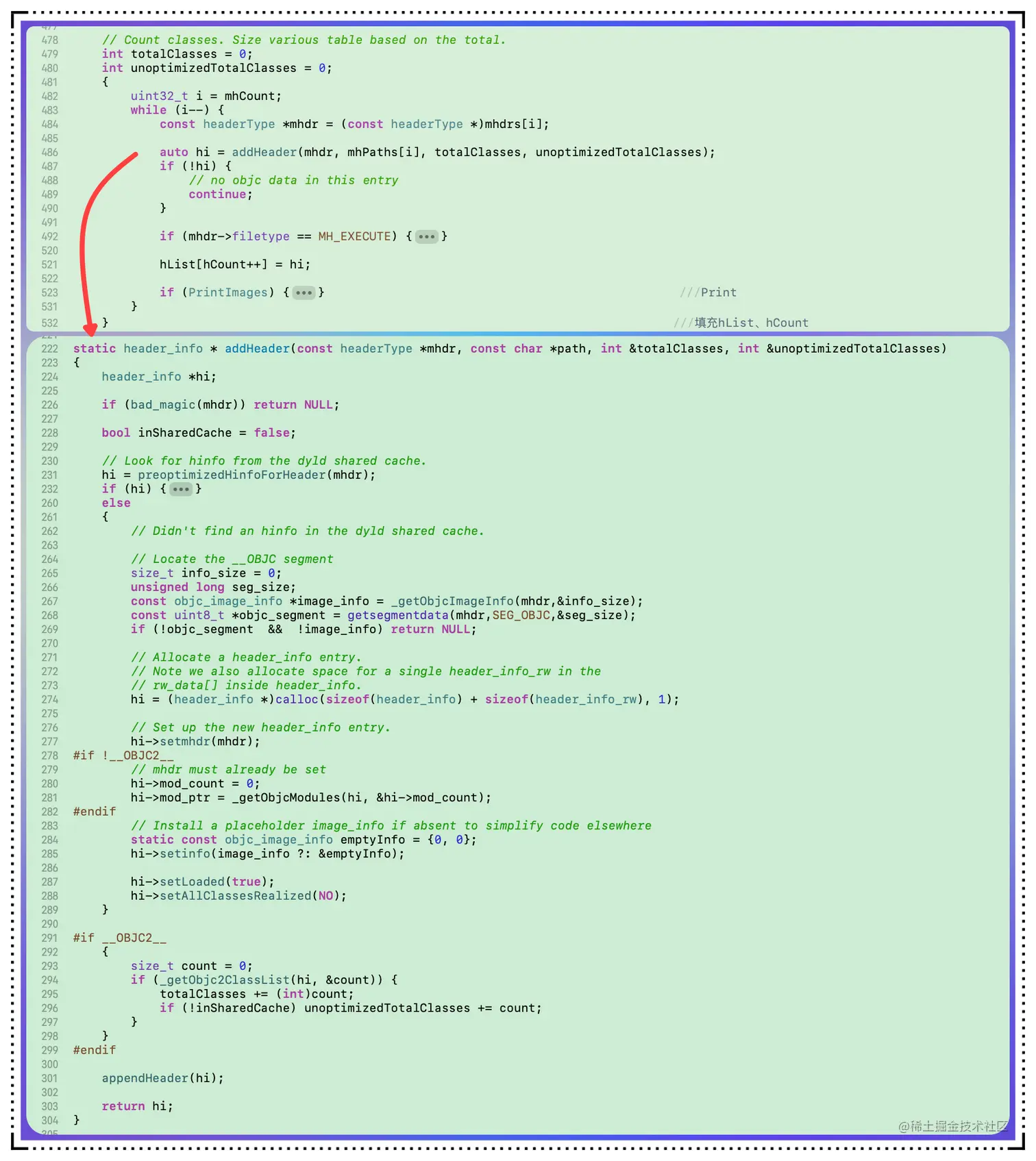

如图所示的代码块是map_images_nolock 中最重要的逻辑所在，通过While循环其完成了以下几件事：
1. totalClasses 的计算
2. SELRefCount 的计算
3. hList[hCount++] 的hi填充，供_read_images 使用
再来梳理一下循环的大致逻辑：
1. 从mhdrs 取出 structmach_header_64 headerType
2. 传入addHeader 从dyld 中查找header_info*
  1. IF：找到hi：hi->setLoaded(true);
  2. Else：找不到hi：从libobjc.A.dylib中读取对应的__objc_imageinfo，然后创建hi
  3. 顺便统计totalClasses、unoptimizedTotalClasses
  4. appendHeader() 将构造好的hi添加到链表中 （这里的准备会在后Category附加时用到）
  5. 最后，添加hi到HeadList中。
3. 将返回的hi 执行 hList[hCount++] = hi

3、sel_init()

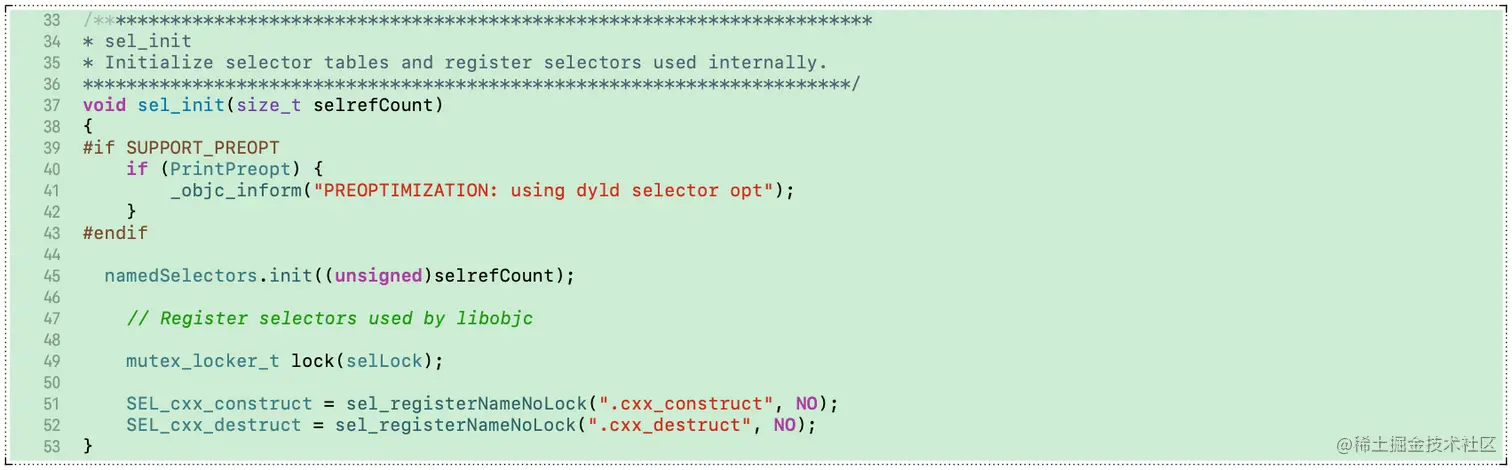

根据计算好的SelfRefCOunt 初始化SelectorTable，并注册构建、析构选择器。

4、arr_init()

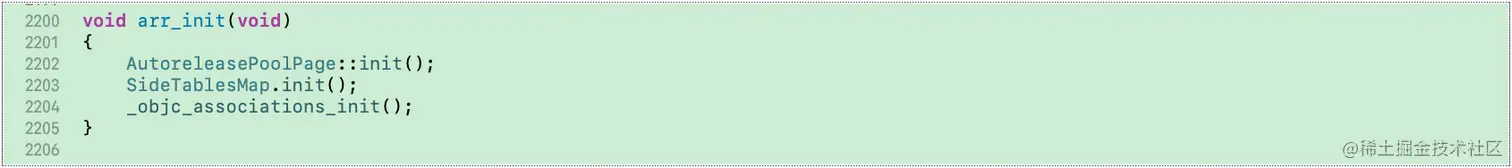

自动释放池、引用计数表、关联对象表的初始化。

2.2、*_read_images

在通过map_images_nolock 方法前半部分的一系列准备工作后会将hList[mhCount] 完成装填，其中就是所有的hi ，接着就是调用_read_images 并会将hList 传入。那么接下来的分析后就要在_read_images 中继续展开，方法注释中对_read_images (共360行代码) 的作用描述是：对链接列表中以 headerList 开头的标头执行初始处理。

依旧按之前的分析方式--先整体再局部，来看一下_read_images 是如何对标头进行初始化处理的：

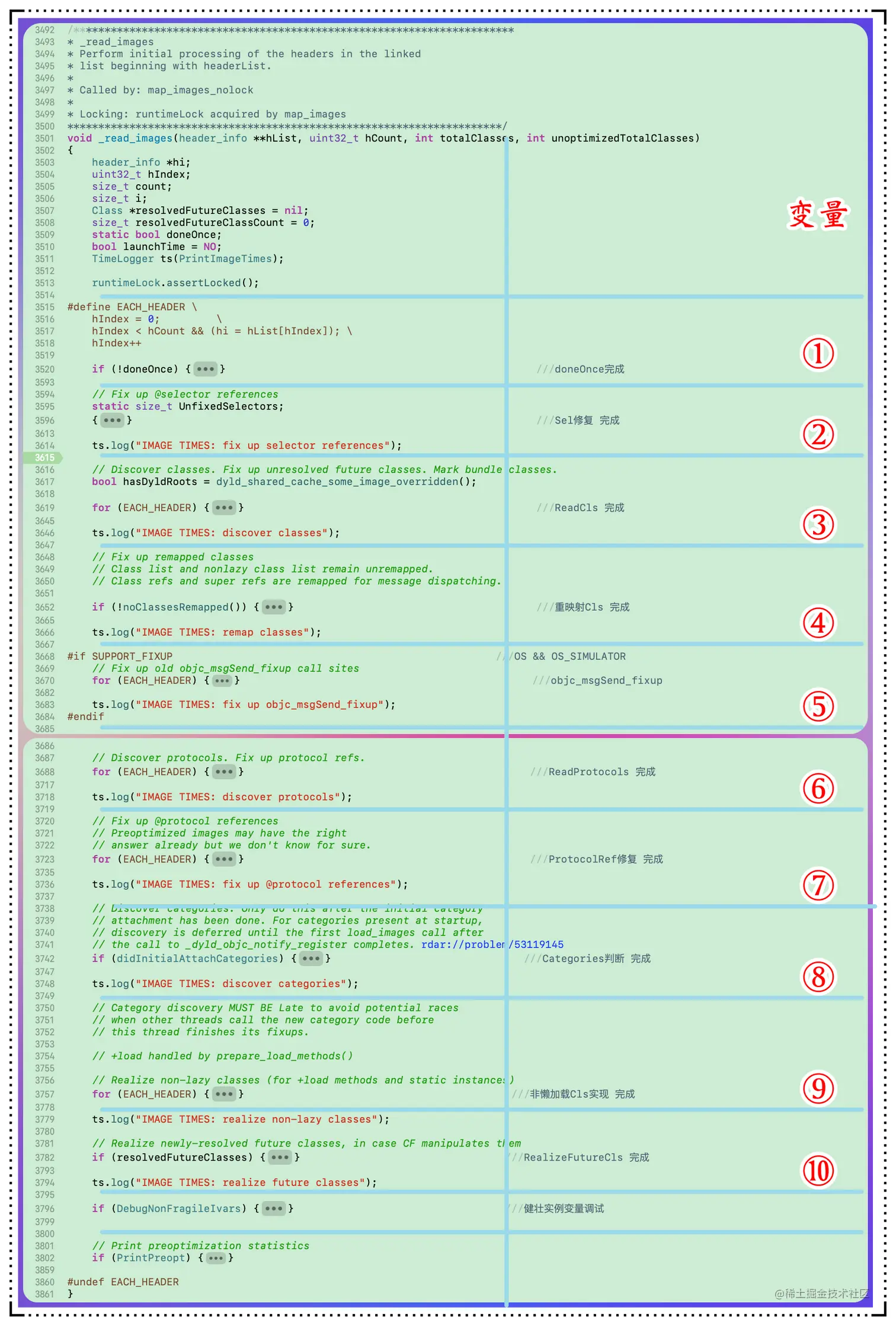

对_read_images 进行整体分析后，刚好可以如图大致划分为10个部分，每部分的操作都对应hi 中的某块区域，下面就按编号来逐个分析记录：

注意一点：在开始分析之前，要注意看EACH_HEADER 这个宏定义的循环条件，_read_images 中的主要循环用都是这个宏。宏中的细节：不仅是hIndex++，且同时对于hi进行了新的赋值：(hi = hList[hIndex])

1、doneOnce

如图对整个doneOnce 的逻辑进行了拆分，跳过OS、IWatch不谈，从上至下对doneOnce 中的逻辑进行一下总结：
1. 改变条件变量：doneOnce 、launchTime
2. 初始化TaggedPointers混淆器
3. *以TotalCls的1.3倍大小创建了gdb_objc_realized_classes 表。
对于gdb_objc_realized_classes 的说明：
1. gdb_objc_realized_classes 并不是其名描述存储已实现的Cls，而是所有使用中的Cls无论是否realized。
2. gdb_objc_realized_classes 中是将ClsName与Cls进行了映射
3. Set方法：NXMapInsert(gdb_objc_realized_classes, name, cls)
4. Get方法：NXMapGet(gdb_objc_realized_classes, name)
5. 在ReadCls方法中会用到，主要联系记忆。

2、FixupSelectorRef

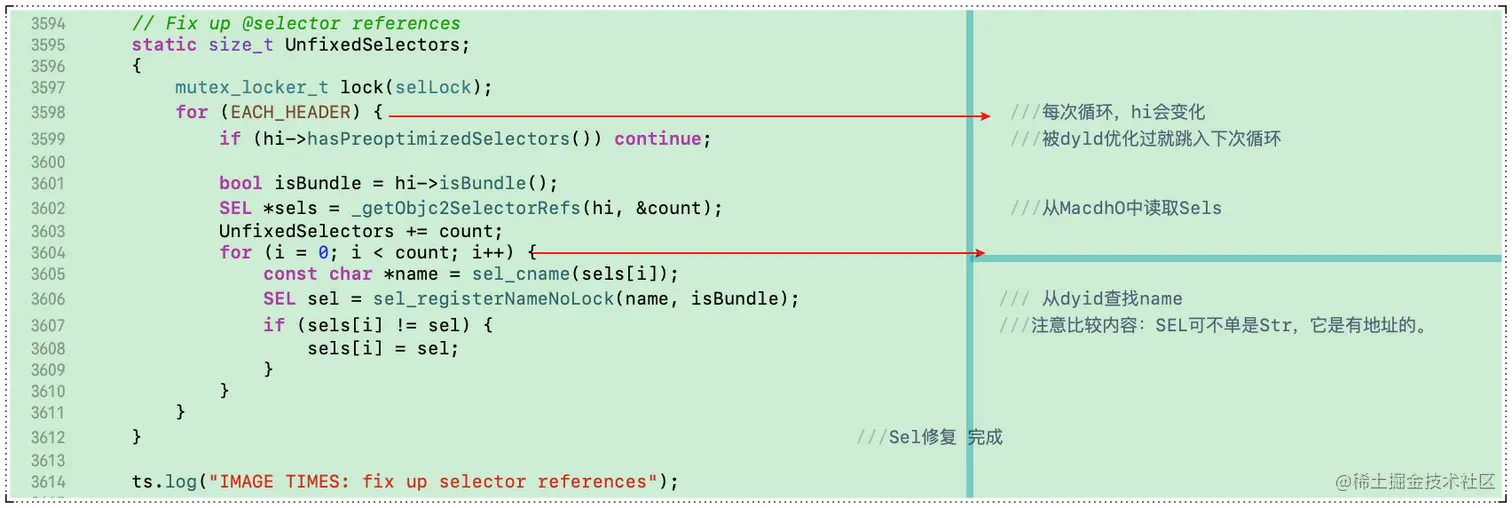

如图，将FixupSelectorRef 的逻辑以两层循环作为分界分成了2块：
1. 第一层循环，在_getObjc2SelectorRefs 中会通过hi->mhdr() 计算后的偏移量找到Data.__objc_selrefs 去获取Sles 。（注意此时hi、count的入参都是指针传递）

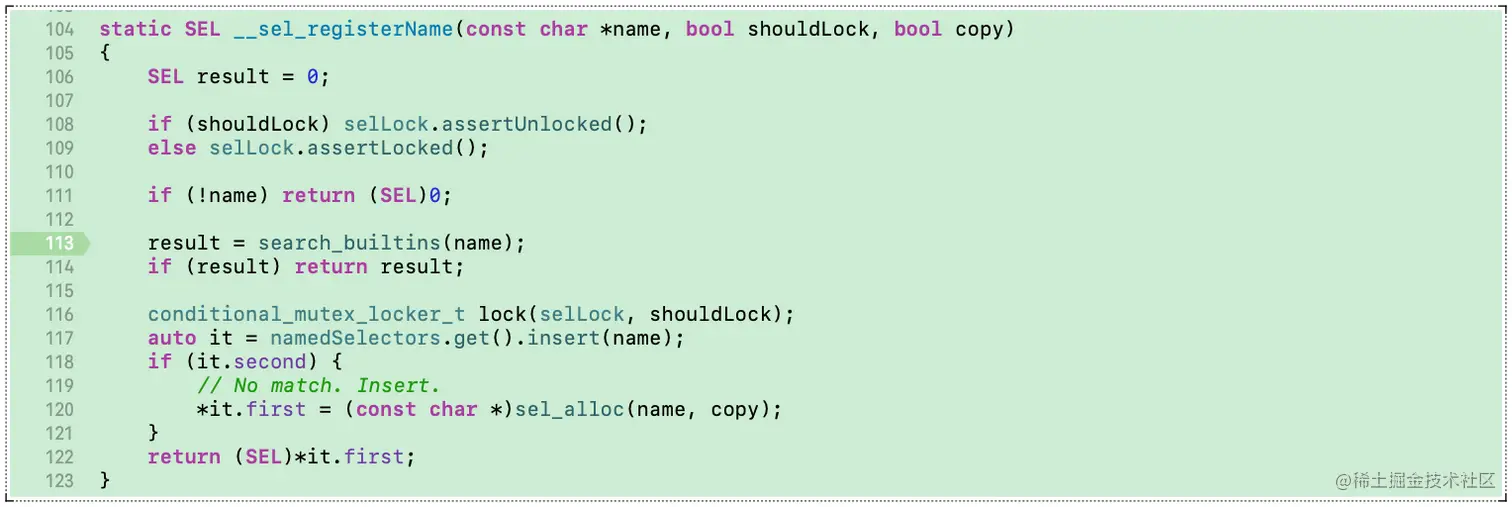

2. 第二层循环，则是对取出的Sles 进行循环，并在sel_registerNameNoLock 中根据SleName到dyld中进行查找匹配sel ：找到return result，没找到则在DenseSet 中插入后返回。
3. 最后判断if (sels[i] != sel) 比较的不单单是String ，sel 是有地址的：(SEL) $6 = 0x00007fff7c635d1d "class"
方法sel_cname 就是返回SelName： return (const char *)(void *)sel
关于sel_registerNameNoLock 更多细节可以到objc-sel.mm 中查看

3、DiscoverCls

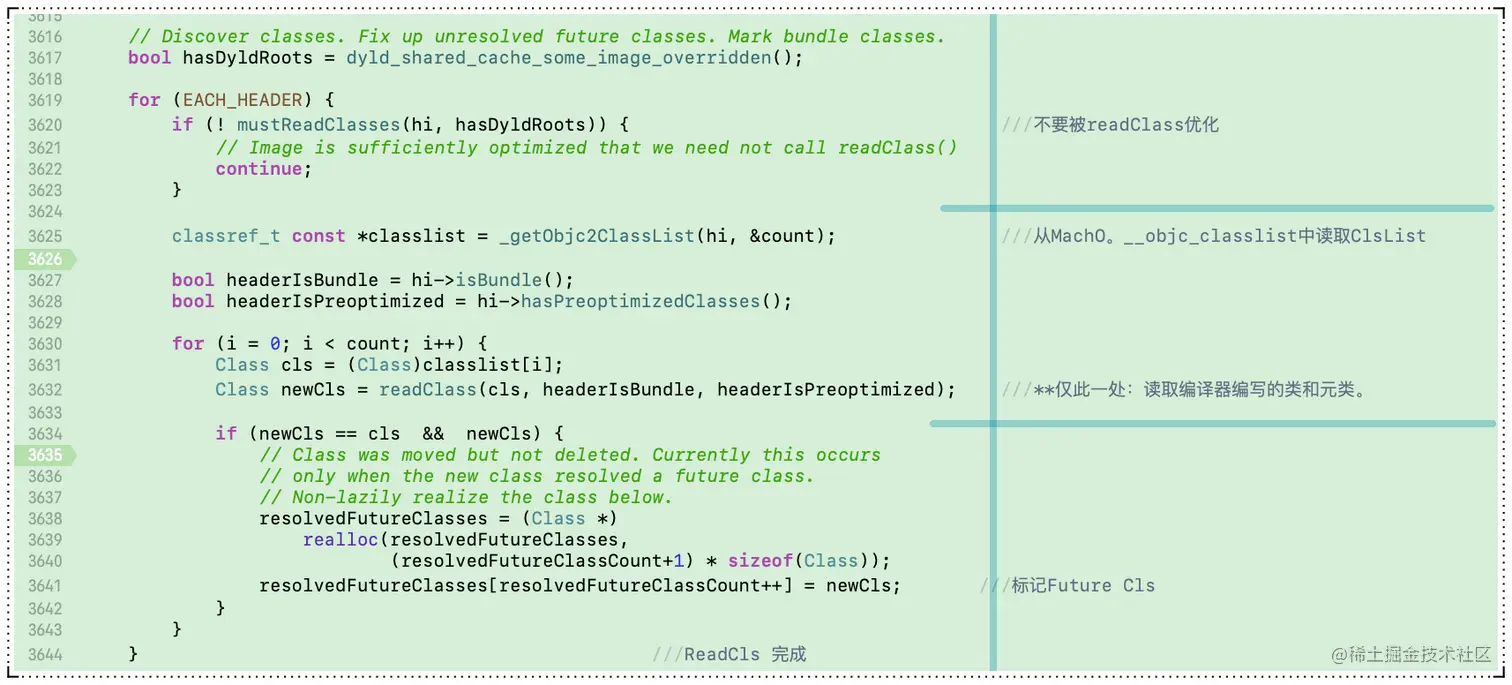

这部分的代码逻辑同刚才的SelRef基本一致，2层循环先取出ClsLIst，在处理其中的Cls，只是多了些判断而已：
1. 第一层循环，同理，在_getObjc2ClassList 中查找的位置是Data.__objc_selrefs 。
2. 第二层循环，取出每个Cls，进入readclss() 中读取编译器编写的类及元类。
3. 对于FutureCls的处理：如果newCls != cls条件成立，则不断创建Cls+1大小的resolvedFutureClasses 进行存储newCls，其中的Cls会在_read_images 的最后进行统一实现。
readclss() 这个环节是类加载过程中的重要环节，同时内容也比多，所以拆分成一个小节单独来分析。

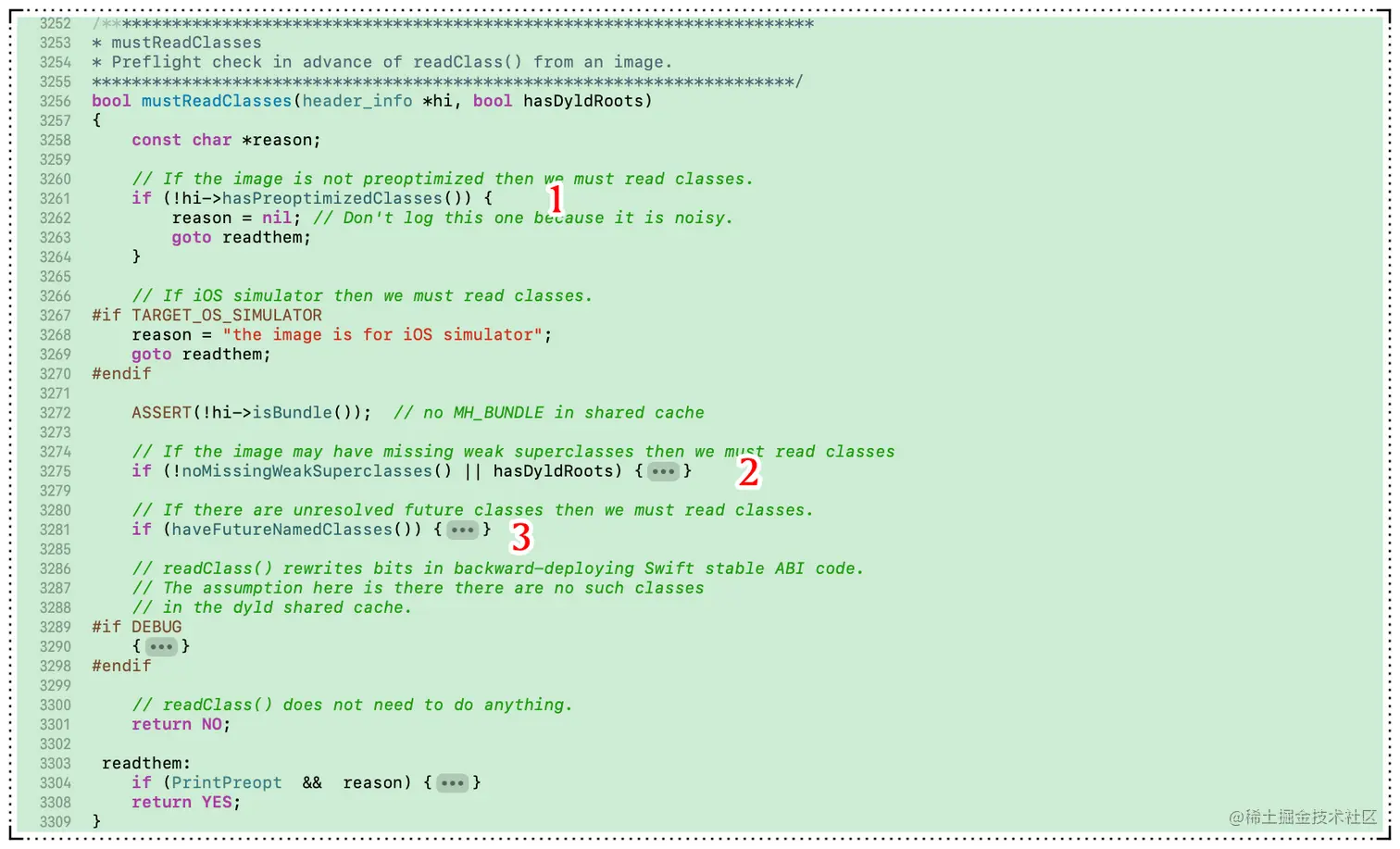

最后补充一下mustReadClasses 方法的内部细节：判断当前的hi是否已经被优化。当条件成立时，说明Cls的各方面都已经准备完成：

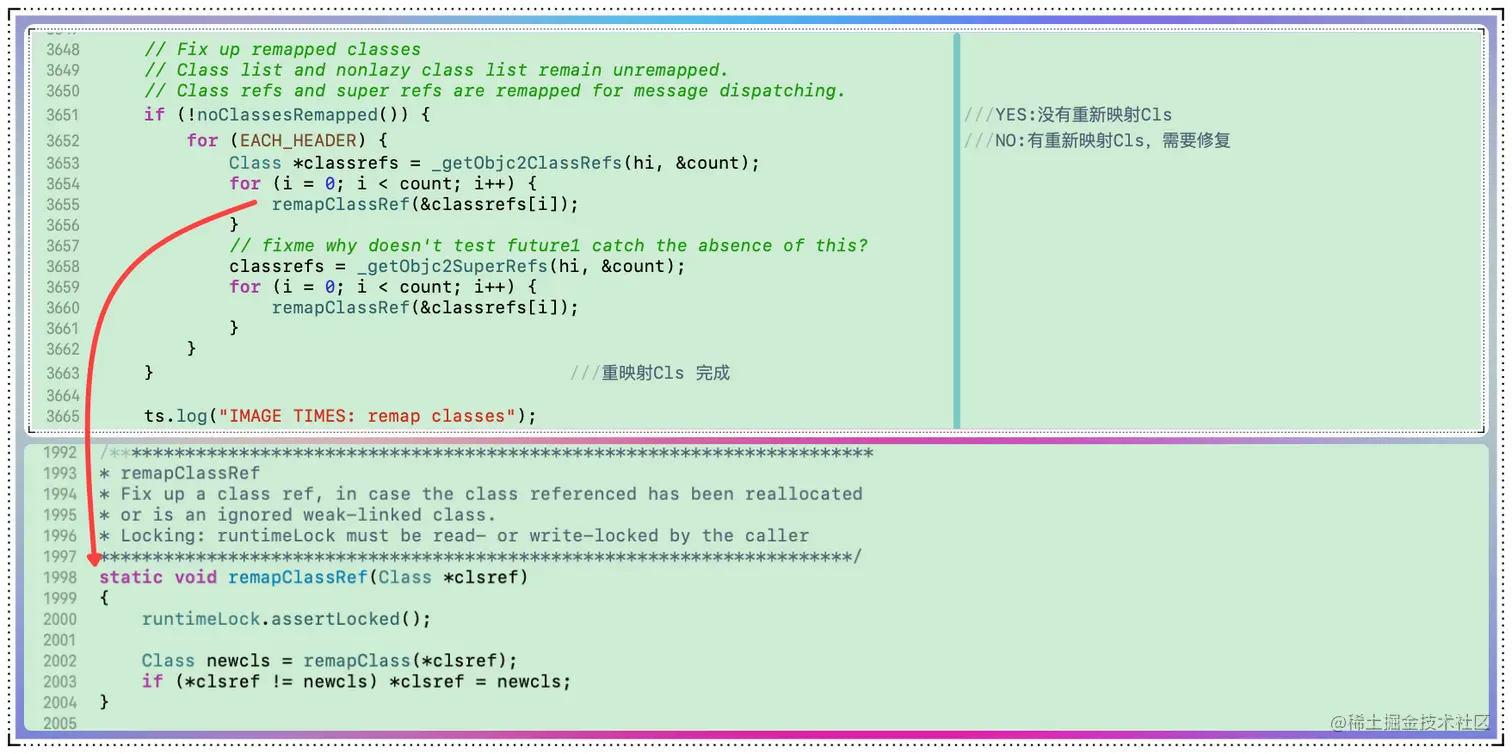

4、FixupClsRef

首先是noClassesRemapped 的判断：内部逻辑是判断(remapped_class_map == nil) ，这里多数情况会返回YES。
1. _getObjc2ClassRefs查找的是__objc_classrefs 区
2. _getObjc2SuperRefs 查找的是 __objc_superrefs 区
remapped_class_map 是一张LazyInitDenseMap类型的表，存储需要重新映射的Cls，一般情况下是不需要创建的。
&classrefs[i] ：这样是以指针传递的方式入参，传入的是i位置Cls的指针。

8、LoadCategory判断

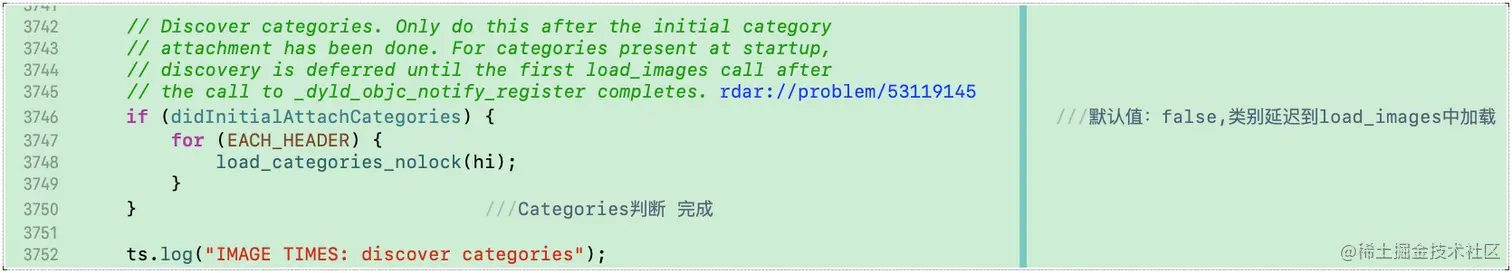

didInitialAttachCategories： 默认==FALSE，经过测试、对改变变量BOOL值的代码段分析、还有注释中的描述，这里的load_category 是不会执行的。
对于启动时存在的Category，将推迟到调用 _dyld_objc_notify_register 完成后的第一个load_images 调用。

9、RealizedCls

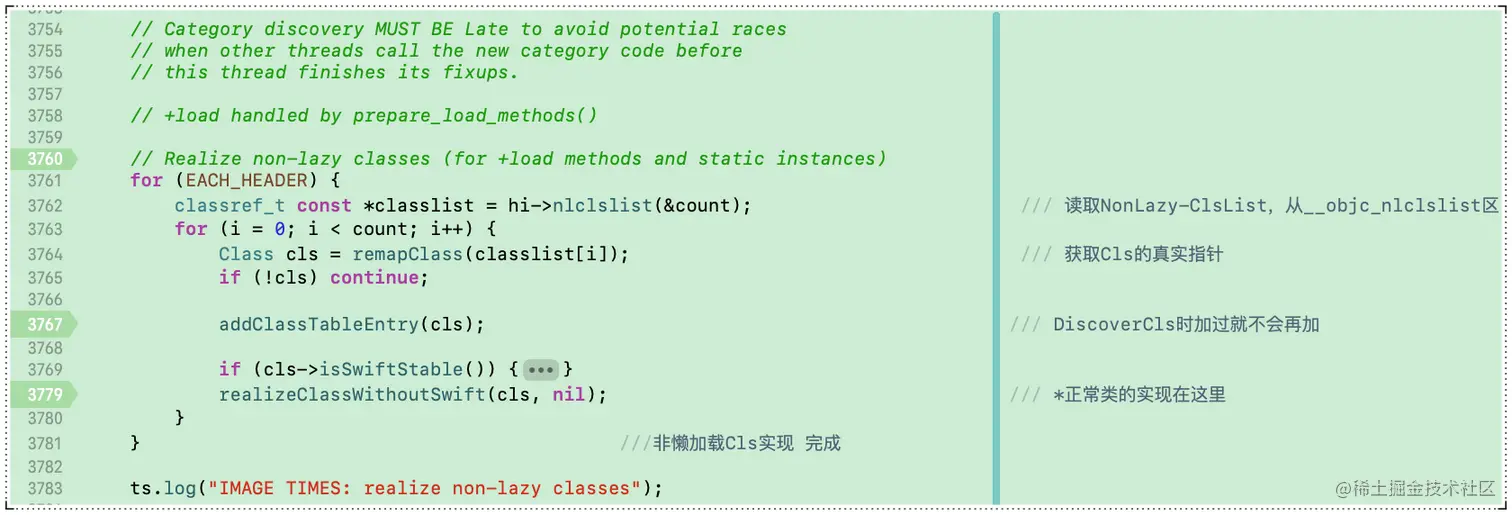

同样，第一层循环遍历了hi 读了其中的非懒加载类列表， 虽然调用了nlclslist 方法，但是nlclslist内部是调用了_getObjc2NonlazyClassList 读取__objc_nlclslist 区。
第二层循环，获取每个Cls的真实Address，并进去realizeClassWithoutSwift 对Cls执行首次初始化，包括分配其读写数据。
同样，realizeClassWithoutSwift 是类的加载过程中的核心方法，所以也拆分成一个小节单独来分析。
关于这部分循环，涉及到了对于Cls的2个概念：懒加载类、非懒加载类
1. 非懒加载类：即在Cls中实现了+load 方法，或者静态实例。
2. 懒加载类：即什么时候用什么时候Realize的类。
3. 所以，这里处理的都是非懒加载类，而一般的懒加载类则是在之前博客中分析的 OC的消息机制中的慢速查找中进行Realized。

10、RealizedFutureCls

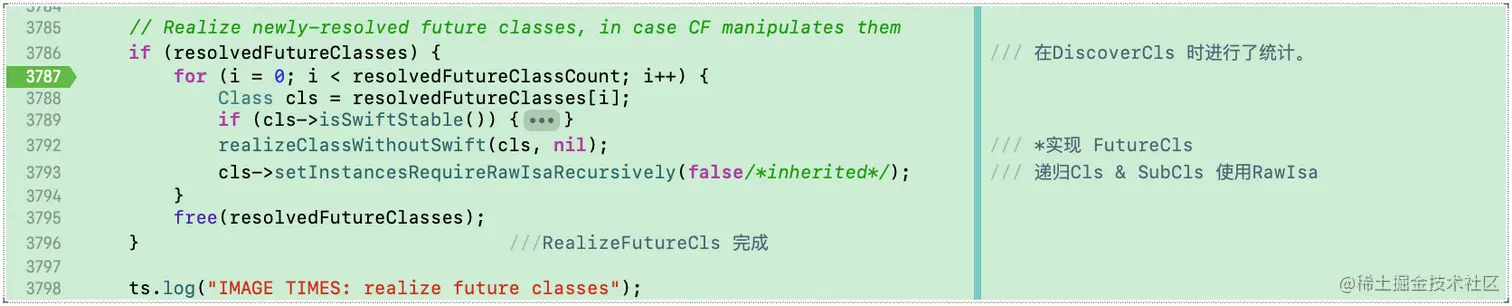

对于在 DiscoverCls 中统计的FutureCls进行统一的实现，实现的方法同NormalCls相同，realizeClassWithoutSwift 不过在方法内部做了区分。

2.3、readClass

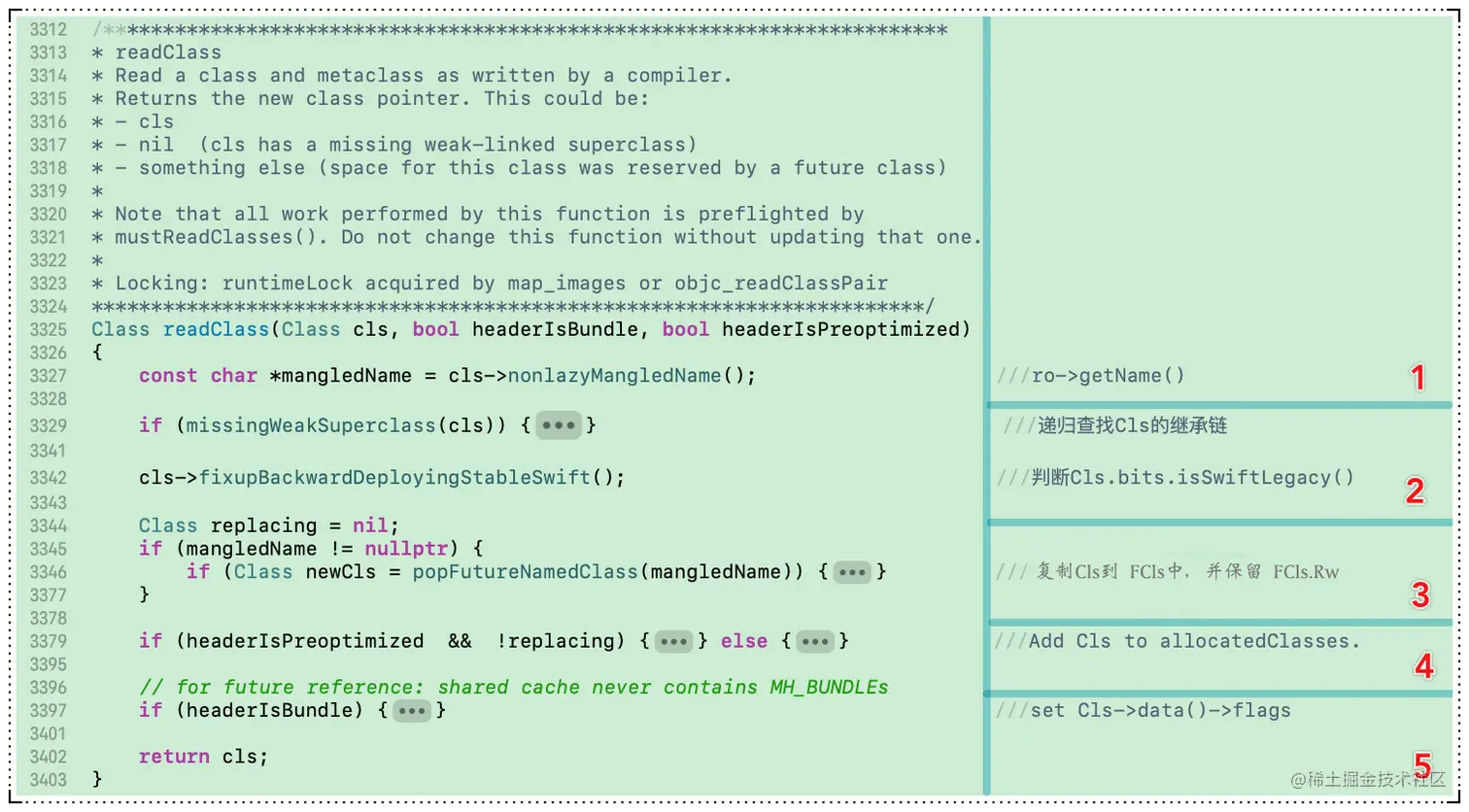

现在来对readClass 方法进行分析，将readClass 的代码折叠后，并且按不同的操作划分成了5个部分，先对方法整体处理的现在来从上至下逐个分析一下局部的细节：

1、nonlazyMangledName

nonlazyMangledName ：就是从ro中获取当前Cls的name，方法内就是通过bits.safe_ro()->getName() 获取Nmae。

2、missingWeakSuperclass

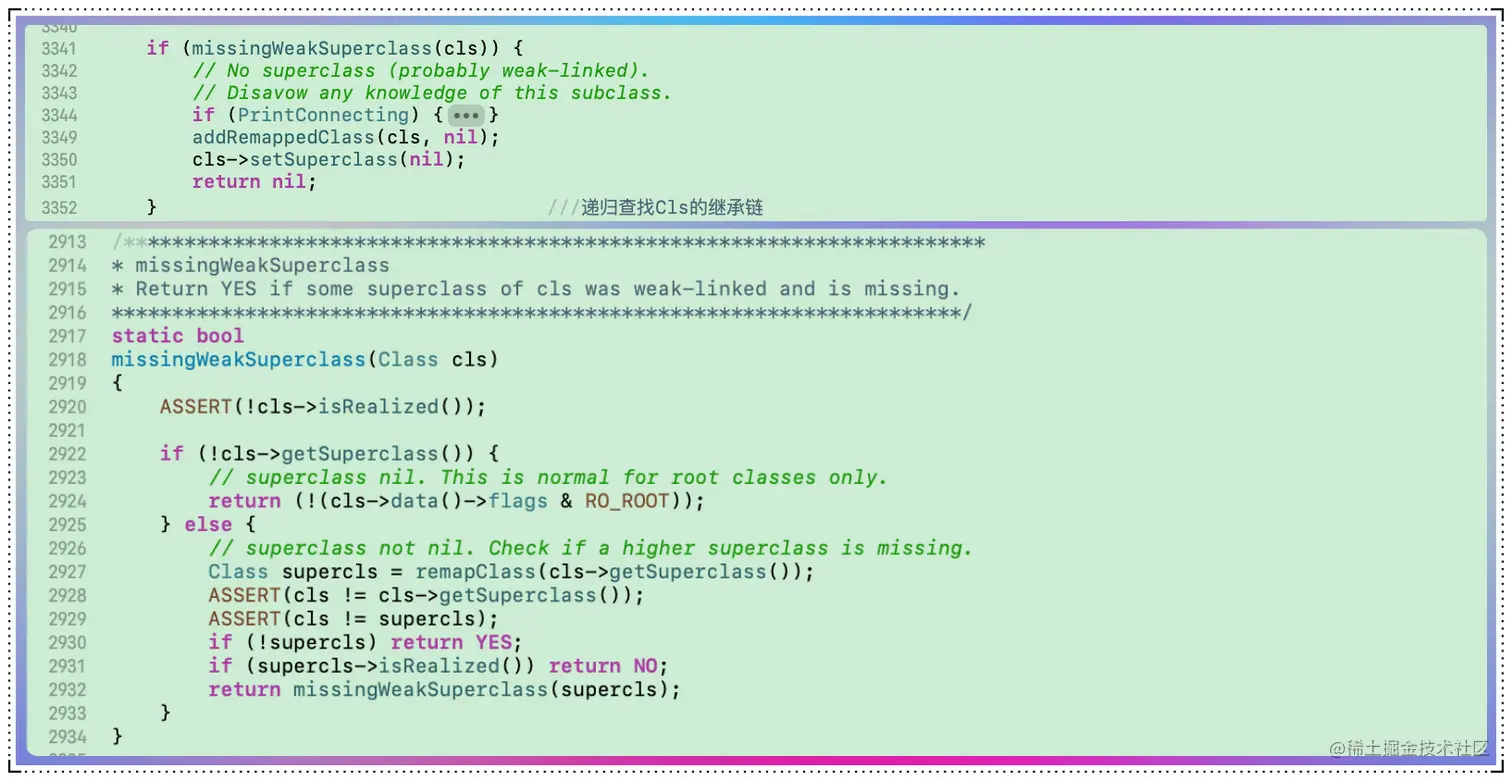

missingWeakSuperclass ：递归判断当前Cls是否缺少SuperCls
1. 当NSObject.Cls 或者一直递归到 NSObject.Cls 的时候，方法都会进入IF，return(!(2 & 2))
2. 除非MissSuper时，在ELSE中会返回YES。但是正常missingWeakSuperclass 返回的都是NO，条件不成立。
3. 如果返回True ，当前Cls会被加入remappedClasses 表中并且设置SuperCls=nil ，remappedClasses 中的Cls会在完成readClass 完成后进行处理 （read_image第4块内容）

3、Memcpy Future RW

这段代码的主要作用是 ：存在FCls的情况下，保留Cls的关系链以及FCls的rw。
1. 乍一看是对FCls的处理，并且有getRo、setRw等操作像是在Realized。其实并不是，正在的Realizing还在后面。

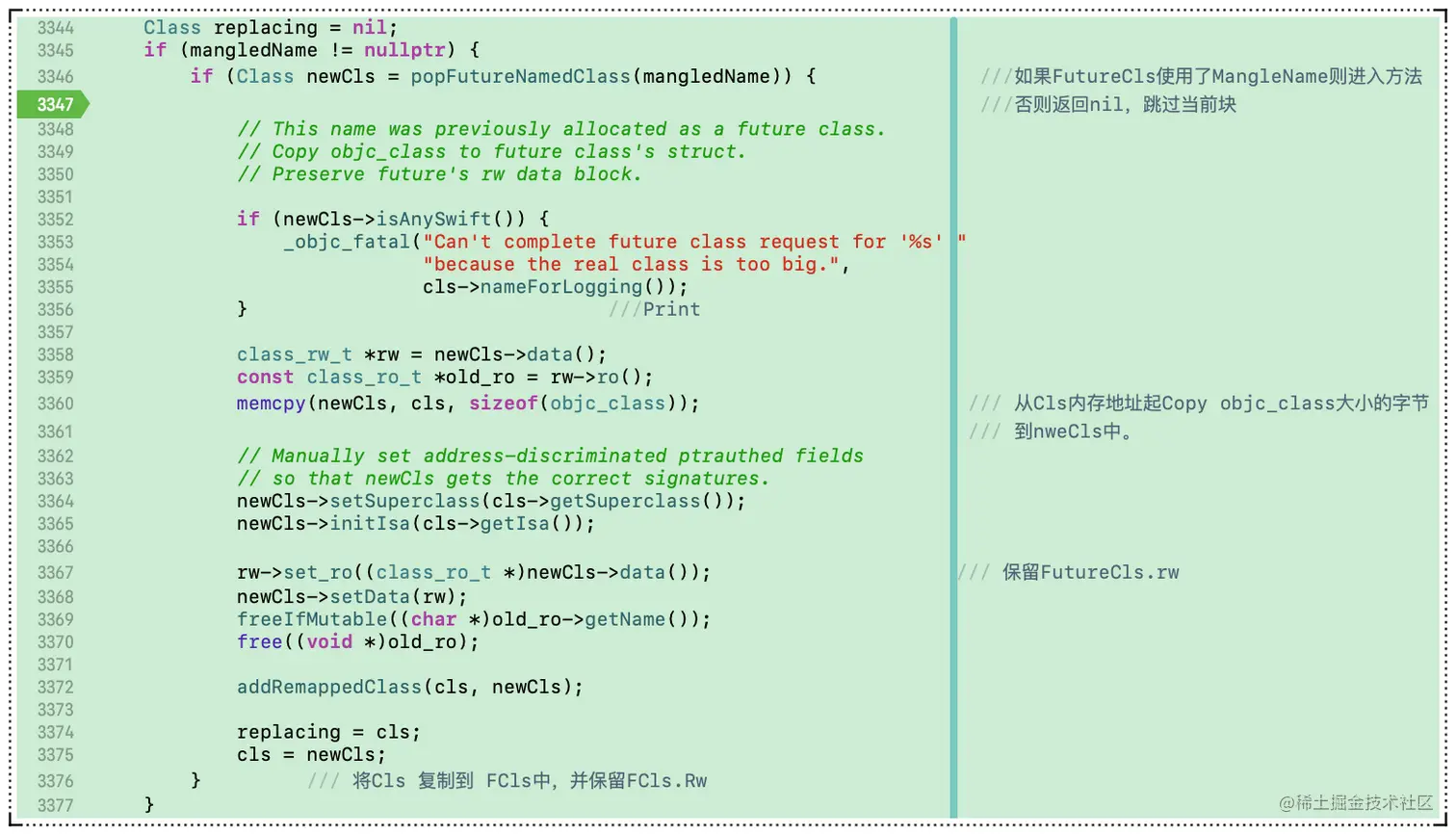

接着再来看一下进入代码块的判断条件popFutureNamedClass ，它的实现也很简单： 根据 mangledName 在 future_named_class_map 中查找Cls
1. 表存在且命中：说明当前的mangleName已经被FutureCls占用了，那就将Cls从future_named_class_map 移除并返回进入代码块处理。
2. 表不存在，或没找到返回nil：那就跳过当前代码段。

4、Add Cls to AllocatedClasses

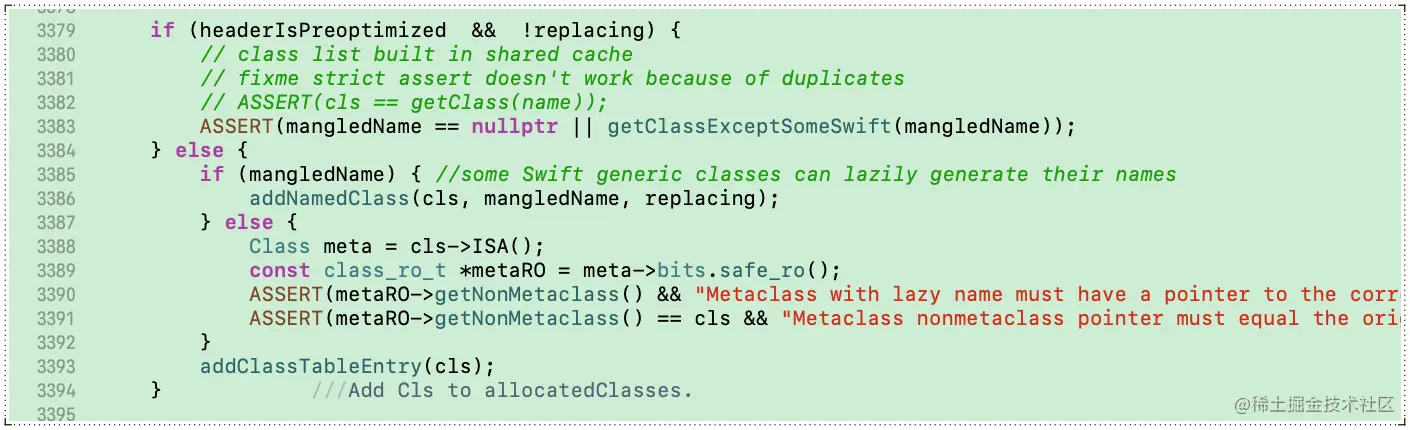

这段代码的主要内容就是这2个方法：addNamedClass 和addClassTableEntry

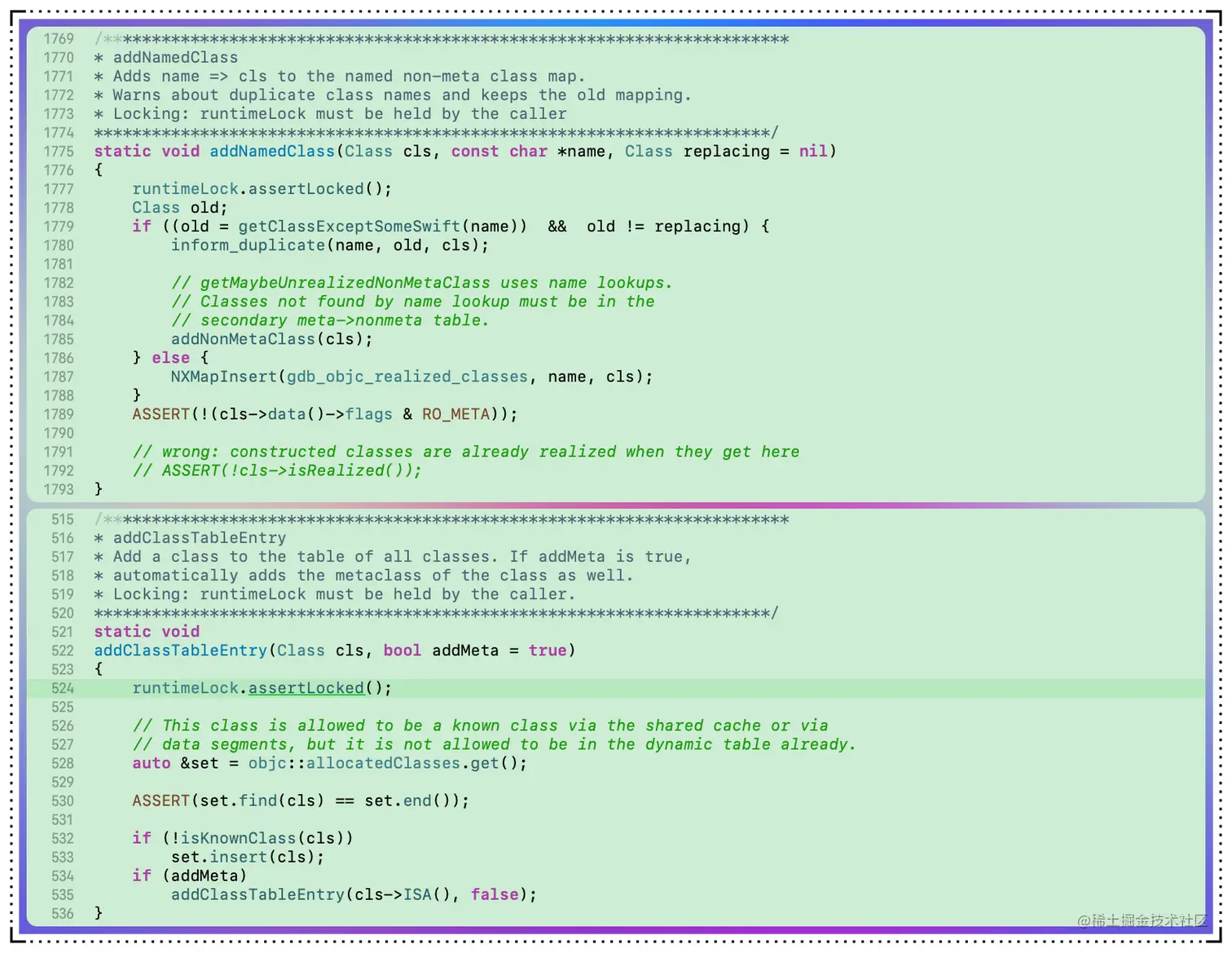

1. addNamedClass ：将name与Cls对应起来，然后NXMapInsert(gdb_objc_realized_classes, name, cls) ，这个gdb_objc_realized_classes 表就是在前面 [[1、doneOnce ]] 的时候创建的，前面也提到过。
2. addClassTableEntry ：将Cls、Cls->Super递归插入allocatedClasses 中，这个allocatedClasses 在 [[1.3、runtime_init]] 时创建的，这个表的作用也在当时做了分析记录。

5、总结ReadCls

通过对于细节的分析可以看出，readClass 的作用也就是将Cls-ClasNAme这两信息关联起来，并将Cls插入AllocatedClasses 表中，总结一下它的整个流程：

mangleName --> checkSuper --> checkFuture --> addNamedClass --> addClassTableEntry --> return Cls

注意一点：
在这里总结一下有关FutureCls的处理有两处：

read_image中DiscoverCls代码段中对于resolvedFutureClasses 的统计，及在方法末尾的循环对resolvedFutureClasses 的处理。

readClass 中对于占用mangledName 的FutureCls.RW的保留。

2.4、realizeClassWithoutSwift

这个方法同样是类加载过程中的核心方法，在readClass 中将ClsAddress与ClasName进行了关联，realizeClassWithoutSwift 则是对Cls执行首次初始化，包括分配其读写数据。先看将整个方法折叠来看一下大概逻辑，然后再进行细节分析：

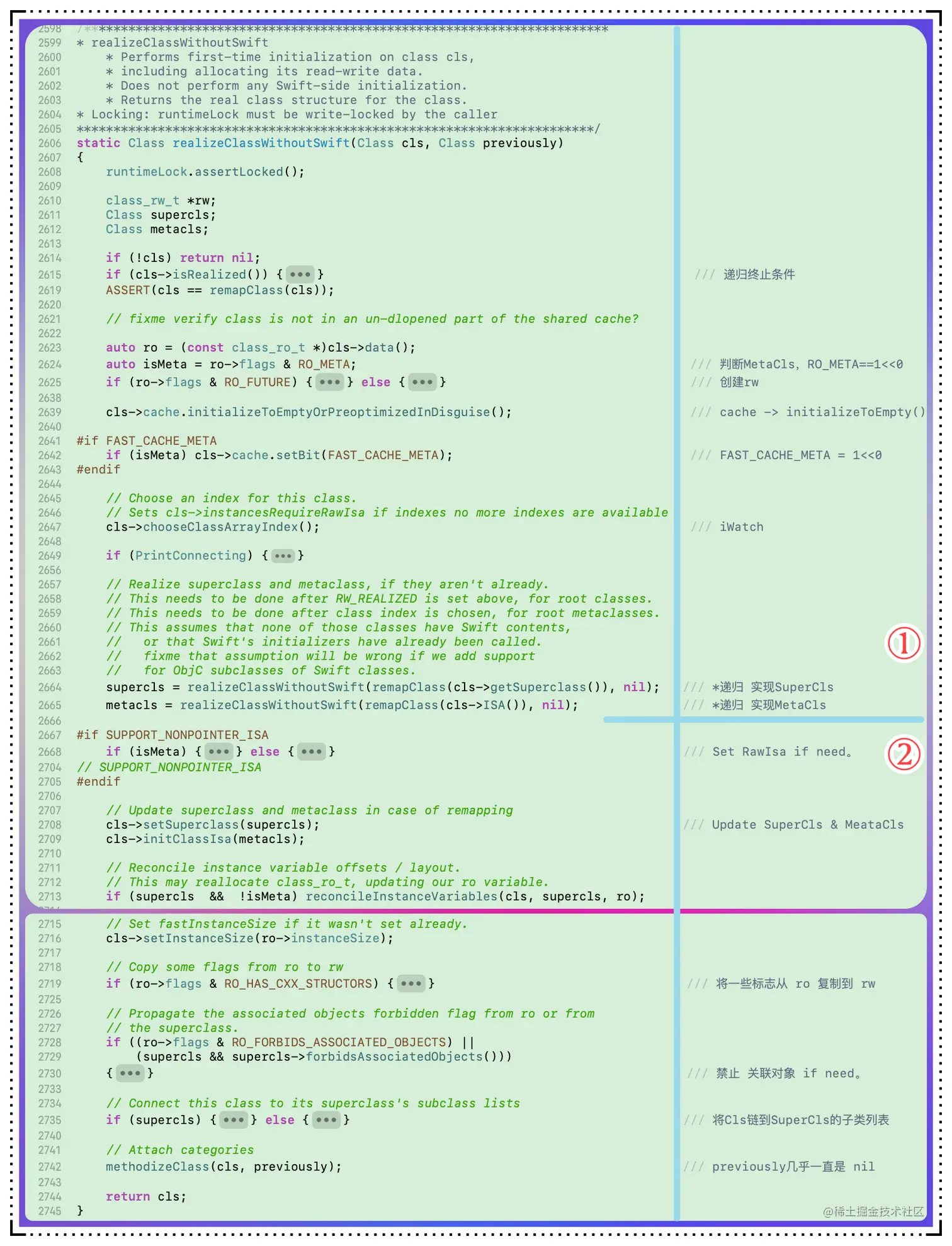

对于realizeClassWithoutSwift 方法，按其功能大致可划分为如图所示的2个部分：上半部分是Cls的读写数据的创建、下半部分是对其读写数据的分配。

1、创建读写数据

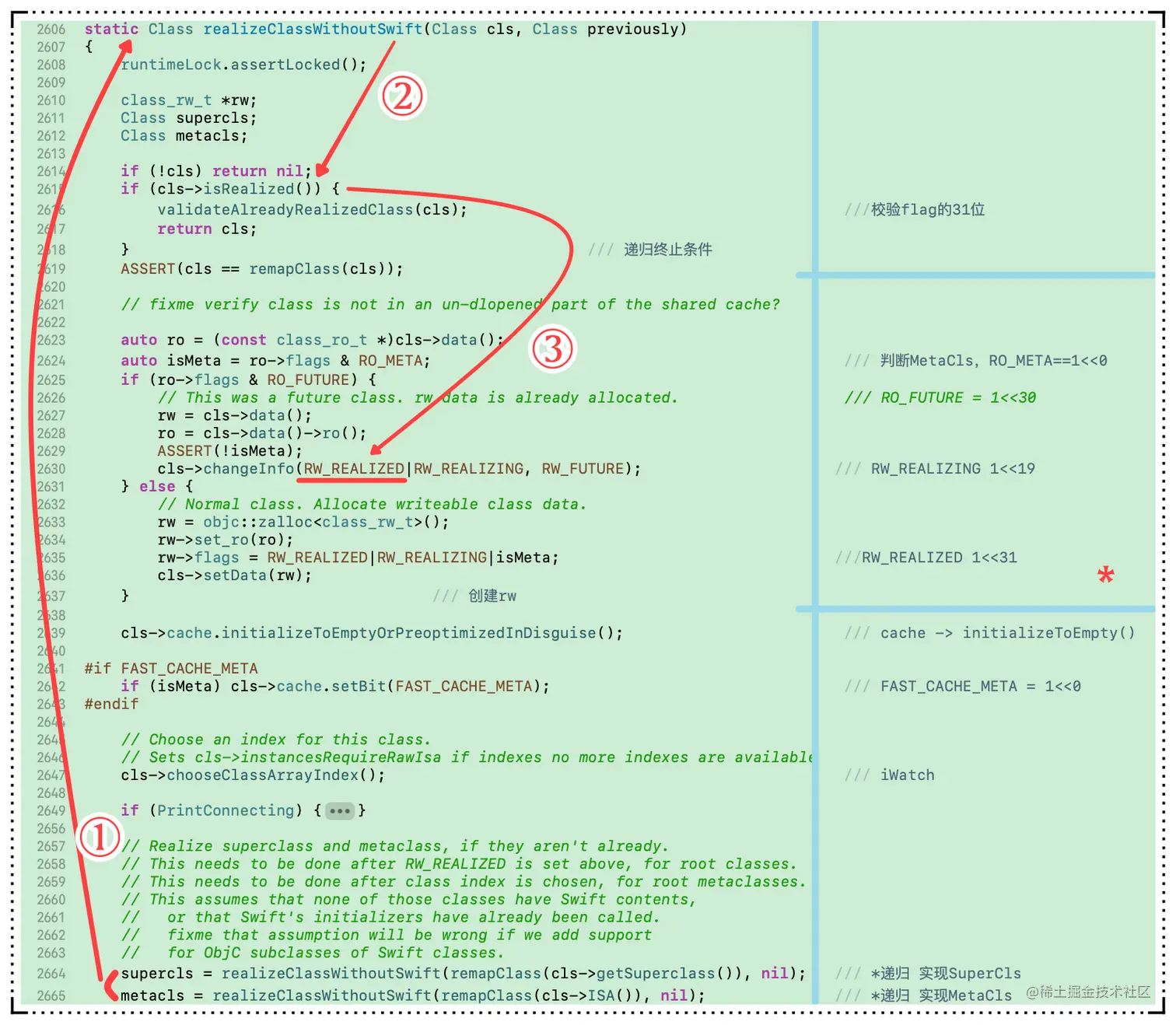

上半部分的方法就是在做一件事：递归对Cls的继承链、Cls元类、及元类的继承链上所有的类进行读写数据的创建，如图标注其中的1、2、3，形成一个循环，将当前Cls及与之相关的一些系列Cls进行统一的Realize并且标记Realized。
图中所示的步骤2是整个递归的终止条件，其中判断方法isRealized() 内部判断的就是Cls.data()->flag<<31 ，也就是步骤3指向的标记位。
如此，上半部的代码中最核心的也就是对Cls->rw 的创建（图中标记星号部分），根据条件判读对Cls、FCls进行Realize，对应_read_images 中9、10两个部分的Cls。

2、分配读写数据

IF分支中对于 MetaCls.Isa 的处理，正好是之前博客 [[2）通过API理解isa]] 中去分析探索isa 时碰到的情况及猜想的证实：

objc_opt_class 中通过getisa得到cls后做的判断，如果结果是MetaClass，返回的还是当前的调用者obj。
ELSE分支中则是对Instance.isa 的处理：如箭头所示两个bool变量最终的使用位置，通过中间的判断对其值进行改变。
1. 如果改为Ture，则Instance.isa也是使用Rawisa，也就是纯指针。（其中还有一个DisableNonpointerIsa，就是在environ_init中初始化过得环境变量）
数据的写入：如SuperClsass、initIsa()、Cache.SetInsataceSize()、rw->flag 等等。
形成继承链
1. Supercls不存在，那当前Cls无疑就是NSObject，将其标记为RootCls。
2. 其他的Cls，则是通过nextSiblingClass 、firstSubclass 将父类、子类串成一个链表。
```
objc_debug_realized_class_generation_count++;
subcls->data()->nextSiblingClass = supercls->data()->firstSubclass;
supercls->data()->firstSubclass = subcls;
```
methodizeClass：方法注释中的描述是修复 cls 的方法列表、协议列表和属性列表吗，附加任何未完成的类别。具体是什么样的代码逻辑，现在来另起一小节来进行分析。

2.5、methodizeClass

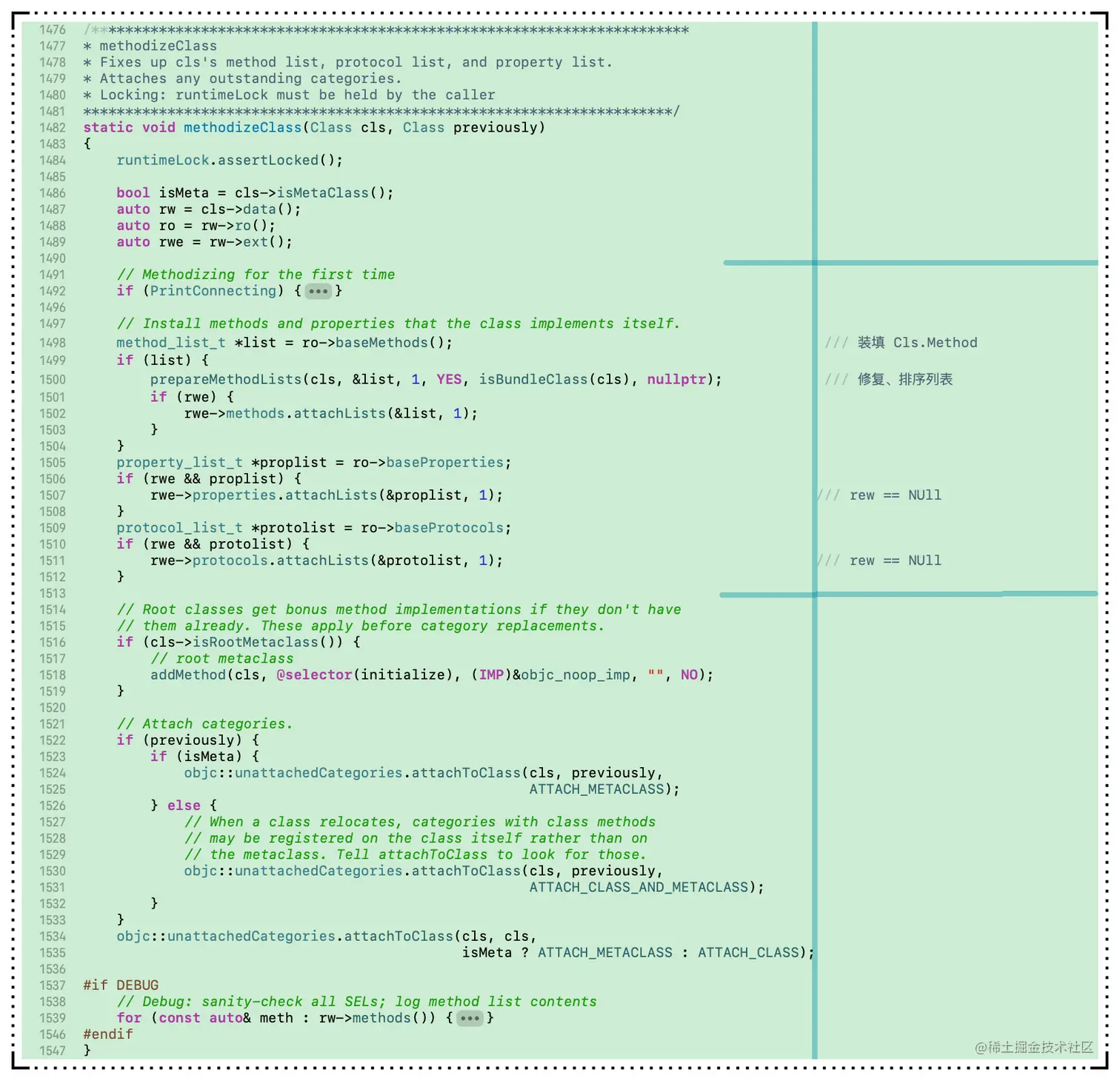

同样，首先对methodizeClass 的整块代码进行了大致划分：
1. 第一部分是变量的准备。
2. 第二部分是方法属性协议的方法列表的附加，但是此时rwe 还并未被创建 （何时创建呢？在后面的 [[3、attachCategories]] 小节中进行分析）。
3. 第三部分则是附加Category，但是previously一直都nil，所以IF的分支跳过。
综上所述，methodizeClass 需要重点分析的就只有 prepareMethodLists 、attachToClass 两个部分了。

1、prepareMethodLists

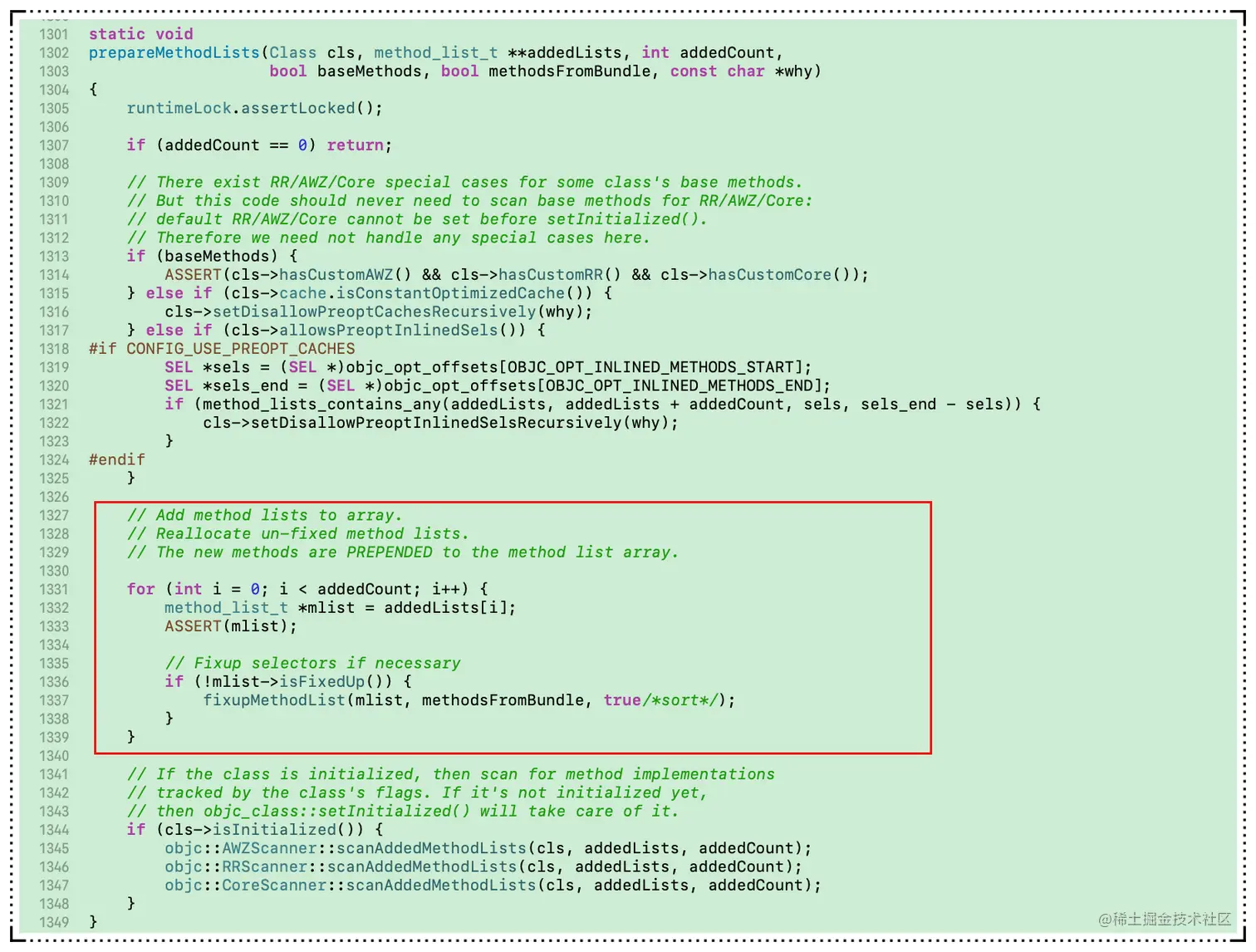

此时的rwe还没有被创建，所以只需要关注prepareMethodLists 即可，现在进入方法看一下：

需要关注的细节：入参时的addedLists 是个二级指针，所以在methosizeClass 调用时传入的是 &list 。
如图所示，整个方法的最核心的部分已标注，从addedLists 获取到了List指针后进入了fixupMethodList

2、fixupMethodList

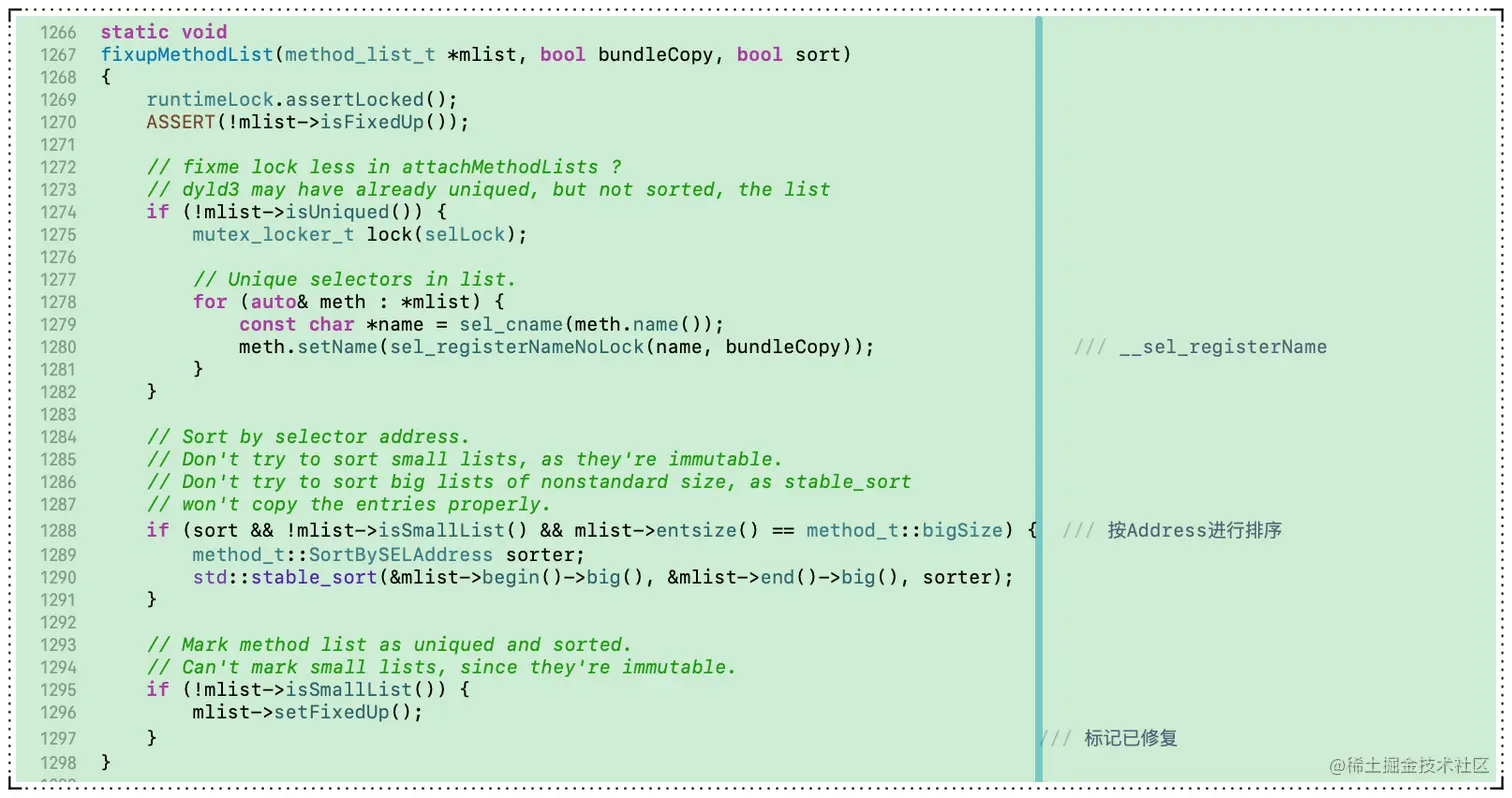

fixupMethodList 整体很清晰无需刻意划分，3个IF分支处理了3件事：
1. registerName 向运行时注册方法。
2. 对MethodList按Address进行排序。
3. 将处理过的MethodList标记FixedUp。
第一个IF分支：
1. meth.name()、meth.setNmae() 方法内部分别对应SEL的big().name 的Get和Set，sel_cname() 是将值转为 Char* 类型。
2. 重点是sel_registerNameNoLock ：向 OC运行时注册一个方法，将MethodName映射到SEL，并返回SEL。
第二个IF分支：
1. 排序，根据SEL的地址进行排序，而不是方法名称。在这里使MethodLIst变的有序，就是之前博客 [[4. getMethodNoSuper_nolock ]] 中查找Method时对List使用二分法的前提。（二分法的使用前提必须是已排序，否则没有意义）
第三个IF分支：
1. 标记FixUp前，判断List不是SmallList，因为它是immutable-不可变的，同样排序也不会对SmallList排序。

3、mList的isUniqued、isFixedUp、setFixedUp方法

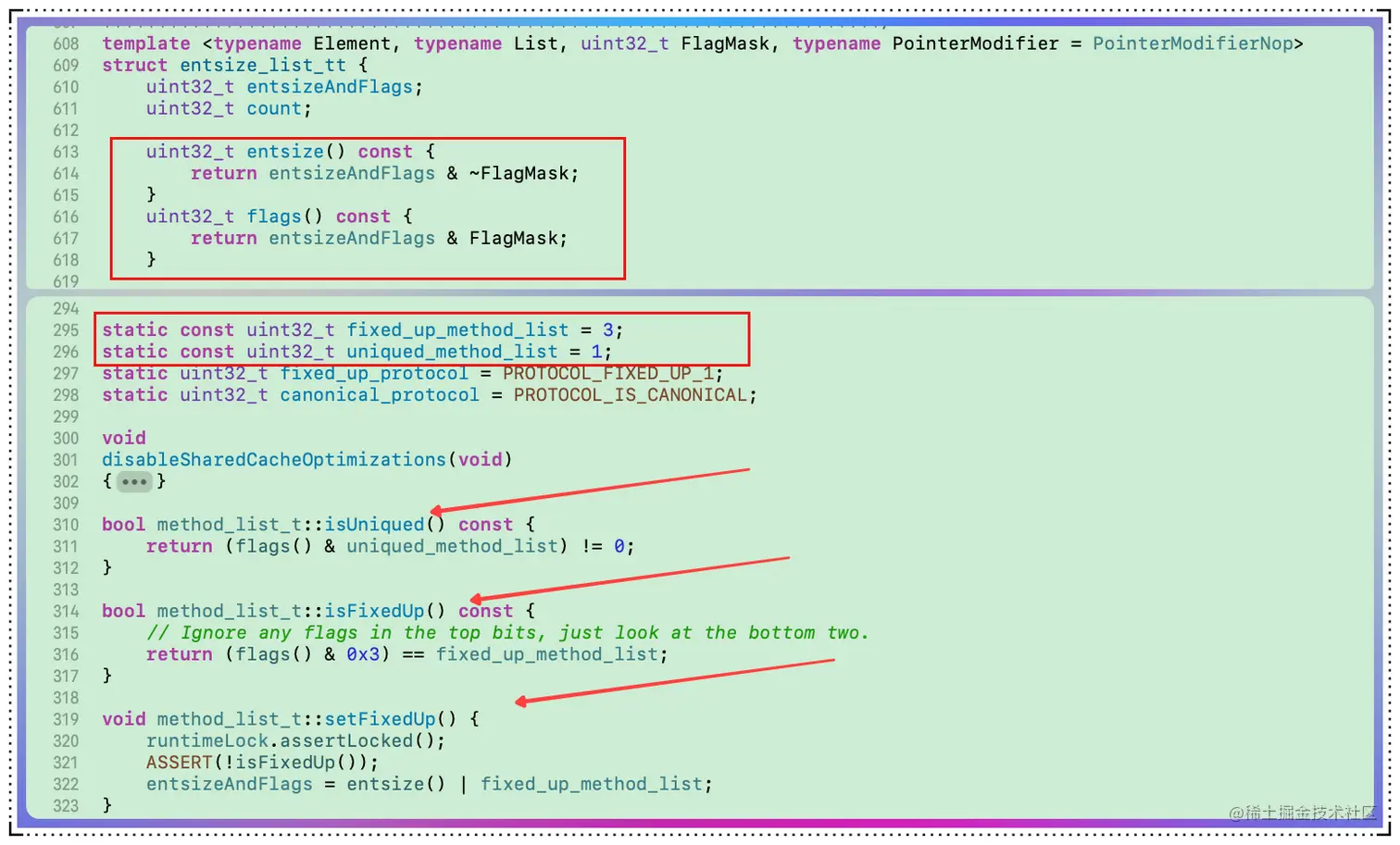

这几个方法的核心判断再于这几个参数上：fixed_up_method_list = 3 、uniqued_method_list = 1 、flags() 、entsize() ，其中FlagMask （好像= 0x3，Google百度都没查到，好几个Objc版本也都没找到具体定义的地方） 用于在 entsize 字段中隐藏多余的位，例如方法列表修正标记。

isUniqued
1. uniqued_method_list 比较entsizeAndFlags 的第0位，当第0位为0时，说明当前mList需要修复。
isFixedUp
1. fixed_up_method_list 比较的entsizeAndFlags 的0、1位。
setFixedUp
1. entsize() 方法&~后，作用要么是比较高位，要么就是清空低位，这里就是清空0、1位后又在位域中或入了fixed_up_method_list 。

三、小结一、二章

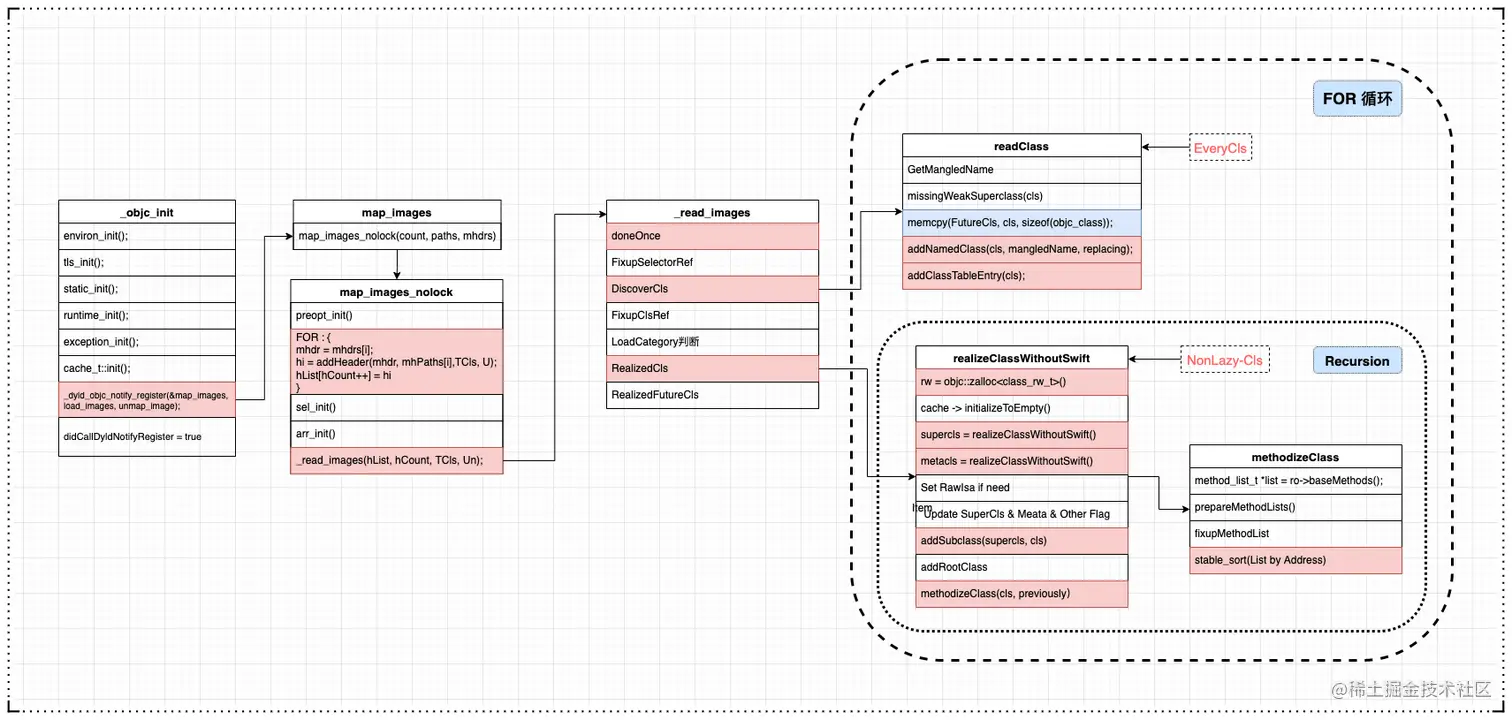

分析到目前为止，从方法调用的逻辑来讲类的加载过程基本已经分析的差不过了。从Runtime的初始化开始到mList的读取、Sel关联、排序等等都尽量详细的分析过了，总的来说分内容也不少，所以在进行最后一块内容分析之前，将之前分析的所有方法调用顺序使用流程图的方式进行一下梳理。

还有一块什么内容没分析呢？Category的附加，什么时候附加？如何附加？并且刚才的methodizeClass 方法中最后的方法attachToClass 也没有分析，因为这个方法是与Category附加有关的，所以合并到稍后的Category附加过程分析中进行统计的记录。
