配置基于区域的策略防火墙 (ZPF)

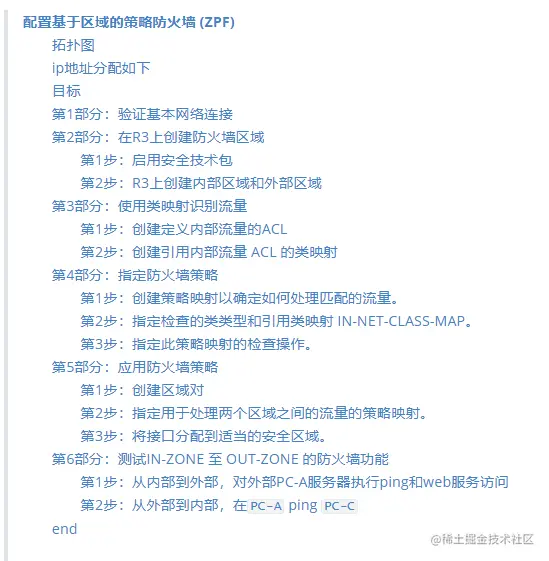

目录:


实验目的: 为了使资源隔离,让内部网络可以访问到外网,而外网无法访问到内网内容,为路由器配置区域策略防火墙

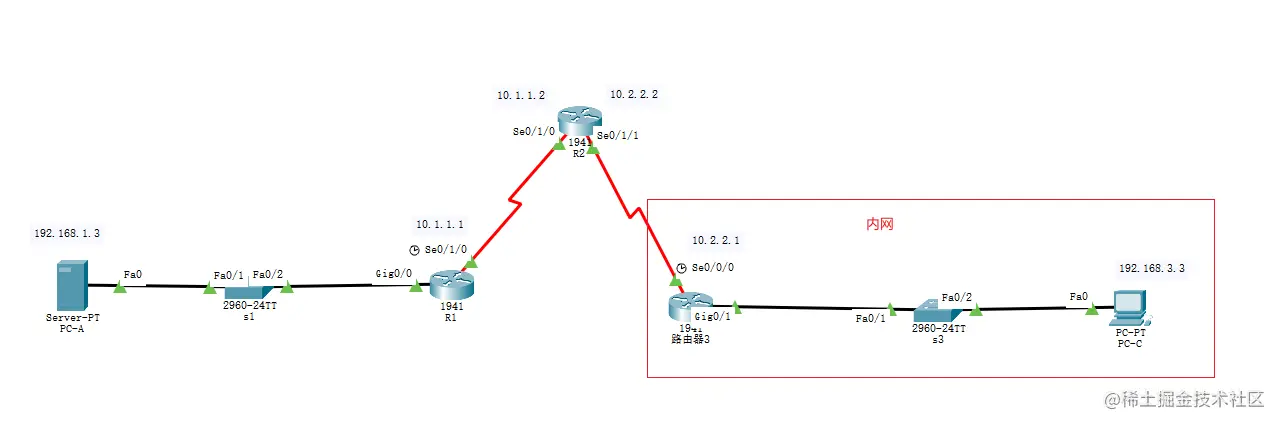

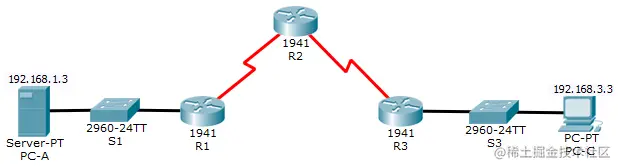

拓扑图


ip地址分配如下

设备接口IP 地址子网掩码默认网关交换机端口
R1G0/1192.168.1.1255.255.255.0不适用S1 F0/5
S0/0/0 (DCE)10.1.1.1255.255.255.252不适用不适用
R2S0/0/010.1.1.2255.255.255.252不适用不适用
S0/0/1 (DCE)10.2.2.2255.255.255.252不适用不适用
R3G0/1192.168.3.1255.255.255.0不适用S3 F0/5
S0/0/110.2.2.1255.255.255.252不适用不适用
PC-ANIC192.168.1.3255.255.255.0192.168.1.1S1 F0/6
PC-CNIC192.168.3.3255.255.255.0192.168.3.1S3 F0/18

目标

  1. 在配置防火墙之前验证设备间的连接。

  2. 在 R3 上配置基于区域的策略(zone-based policy,ZPF)防火墙。使得外部网络无法访问R3右端192.168.3.0网段,192.168.3.0可以访问外网

  3. 使用 ping、SSH 和 Web 浏览器验证 ZPF 防火墙功能。


第1部分:验证基本网络连接

​ 根据拓扑图配置好设备和ip地址。路由器间使用路由协议使得PC-C可以连接到PC-A。这里使用的是rip协议。

R1为例子:

en
conf t
router rip
version 2
// 广播网段
network 10.0.0.0
network 192.168.1.0

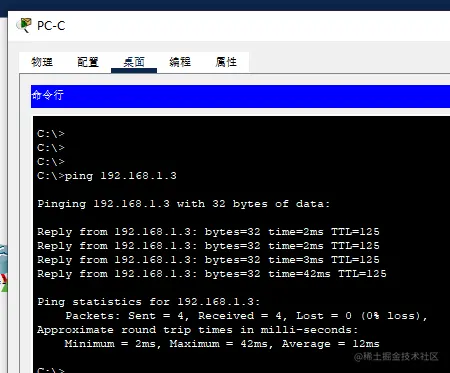

**检测连接:**从PC-ApingPC-C

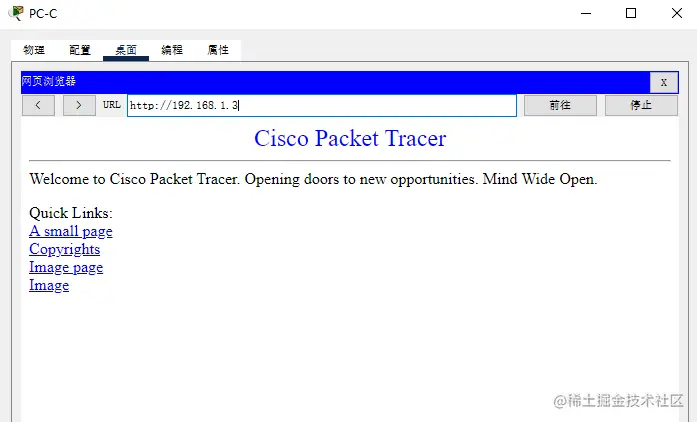

a-c.png **检测连接:**在PC-C上打开PC-A的web服务


第2部分:在R3上创建防火墙区域

第1步:启用安全技术包

R3上,进入特权模式,输入show version命令查看技术包许可证信息。如果未安装安全技术包,使用以下命令安装:

R3(config)# license boot module c1900 technology-package securityk9

安装完成后需要保存配置write、重启路由器reload

第2步:R3上创建内部区域和外部区域

R3(config)#zone security IN-ZONE
R3(config-sec-zone)#exit
R3(config)#zone security OUT-ZONE
R3(config-sec-zone)#exit

第3部分:使用类映射识别流量

第1步:创建定义内部流量的ACL

R3(config)#access-list 101 permit ip 192.168.3.0 0.0.0.255 any

第2步:创建引用内部流量 ACL 的类映射

// 新建一个映射类
R3(config)# class-map type inspect match-all IN-NET-CLASS-MAP
// 绑定 ACL
R3(config-cmap)# match access-group 101
R3(config-cmap)# exit

第4部分:指定防火墙策略

第1步:创建策略映射以确定如何处理匹配的流量。

使用policy-map type inspect 命令并创建名为 IN-2-OUT-PMAP 的策略映射。

R3(config)# policy-map type inspect IN-2-OUT-PMAP

第2步:指定检查的类类型和引用类映射 IN-NET-CLASS-MAP。

IN-NET-CLASS-MAP是上面第3部分第2步创建的类

R3(config-pmap)# class type inspect IN-NET-CLASS-MAP

第3步:指定此策略映射的检查操作。

使用 inspect 命令调用基于情景的访问控制(其他选项包括 “通过” 和 “丢弃”)。

R3(config-pmap-c)#inspect

接着退出到全局配置模式,准备下一步配置

R3(config-pmap-c)#exit
R3(config-pmap)#exit

第5部分:应用防火墙策略

第1步:创建区域对

使用 zone-pair security 命令,创建名为 IN-2-OUT-ZPAIR 的区域对。指定在第2部分第2步中创建的源和目的区域。

R3(config)# zone-pair security IN-2-OUT-ZPAIR source IN-ZONE destination OUT-ZONE

第2步:指定用于处理两个区域之间的流量的策略映射。

使用 service-policy type inspect 命令将策略映射及其关联的操作附加到区域对,并引用之前创建的策略映射 IN-2-OUT-PMAP

R3(config-sec-zone-pair)# service-policy type inspect IN-2-OUT-PMAP
R3(config-sec-zone-pair)#exit

第3步:将接口分配到适当的安全区域。

在接口配置模式下使用 zone-member security 命令,将 G0/1 分配至 IN-ZONE 并将 S0/0/1 分配至 OUT-ZONE

R3(config)#int g0/1
R3(config-if)#zone-member security IN-ZONE
R3(config-if)#exit

R3(config)#int s0/0/1
R3(config-if)#zone-member security OUT-ZONE
R3(config-if)#exit

第6部分:测试IN-ZONE 至 OUT-ZONE 的防火墙功能

第1步:从内部到外部,对外部PC-A服务器执行ping和web服务访问



能ping通,也能访问到web服务

第2步:从外部到内部,在PC-A ping PC-C


ping不通,说明防火墙有效果

end
