NuPlayer基于StagefrightPlayer的基础类构建，利用了底层的ALooper/AHandler机制来进行异步解码播放，Alooper轮循队列中的消息，把消息推送到AHandler处理，最后通过handleMessage函数回调，做相应的逻辑处理

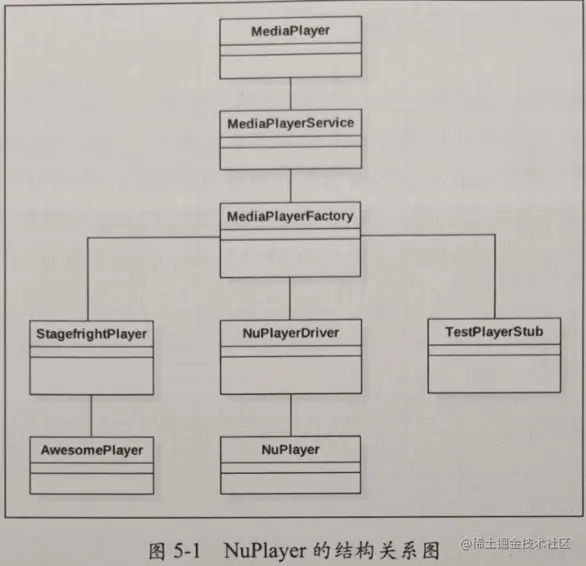

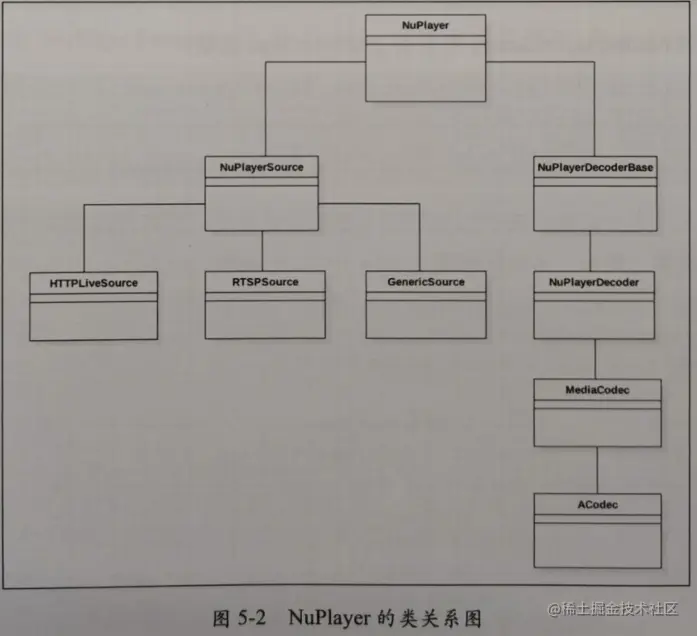

NuPlayer整体结构

MediaPlayerFactory通过工厂模式创建NuPlayerFactory，然后通过NuPlayerFactory创建NuPlayerDriver，接着通过NuPlayerDriver构建一个NuPlayer,NuPlayer作为播放器，其中设计数据解析、解码、渲染等过程

NuPlayer的构建过程

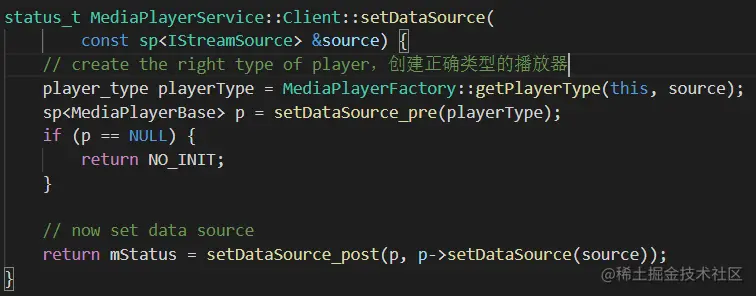

在上层调用setDataSource函数后，开始到达MediaPlayerService的setDataSource函数，通过getPlayerType函数获取播放器类型

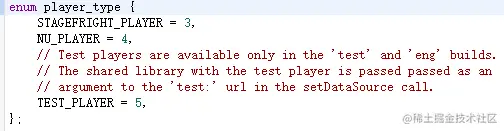

播放器类型枚举如下

这时再回到MediaPlayerFactory中看看getPlayerType函数

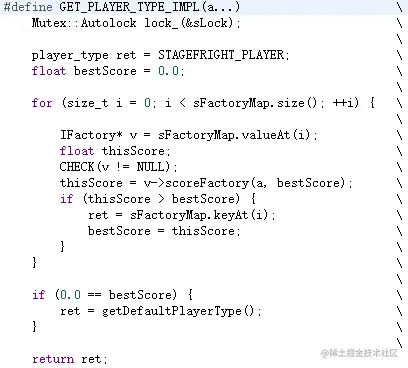

接下来进入一个宏函数，宏的主要作用是替换，提高代码的执行效率，因为其省去了分配和释放栈帧、传参、传返回值等一系列工作

这个宏函数的标示遍历map中存放的播放器工厂类，调用scoreFactory可以得到播放器的播放能力，如果是NuPlayer，默认有一个0.8的值，返回的ret就是NuPlayerFactory对象，如果得到的值为0.0，就进入getDefaultPlayerType函数

默认也是NuPlayerFactory

针对NuPlayerFactory不会直接创建NuPlayer，而是在NuPlayerDriver的构造函数中创建一个NuPlayerDriver

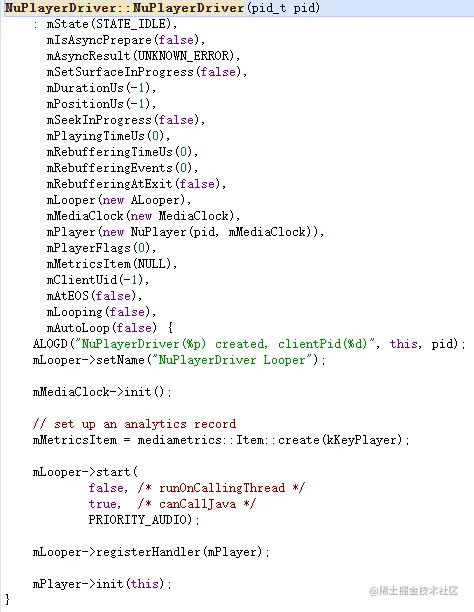

在NuPlayerDriver的构造函数中，创建了一个NuPlayer，NuPlayerDriver是对NuPlayer的封装，继承MediaPlayerInterface接口。通过NuPlayer可以实现播放功能，主要用于通知上面的流程

NuPlayer继承自AHandler，并且引入了AMessage，通过ALooper来处理消息，比如它的prepareAsync函数

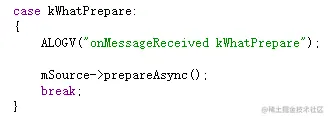

实际就是发送一个kWhatPrepare消息。在onMessageReceived函数中，收到消息并进行处理(该函数太长，仅摘取kWhatPrepare部分分析)

NuPlayer的数据解析模块

解析的模块主要是NuPlayerSource以及继承它的几个类，如HTTPLiveSource、RTSPSource、GenericSource等

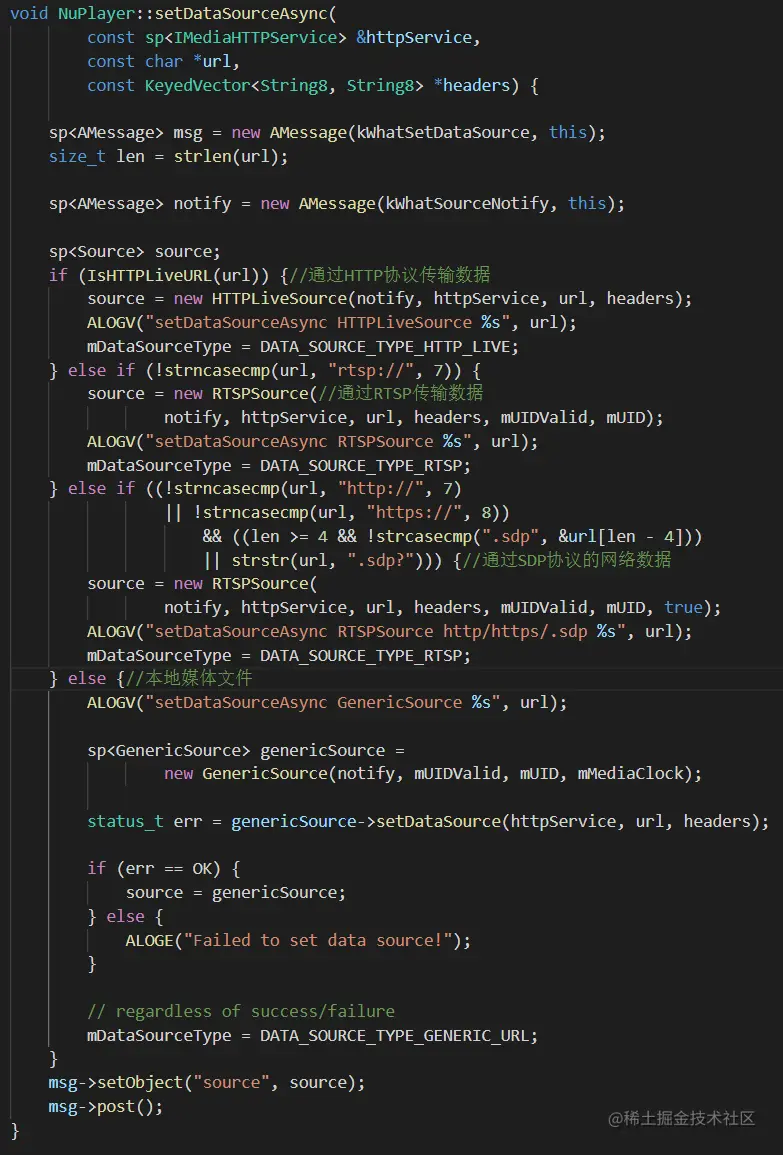

在NuPlayer中调用setDataSourceAsync函数后

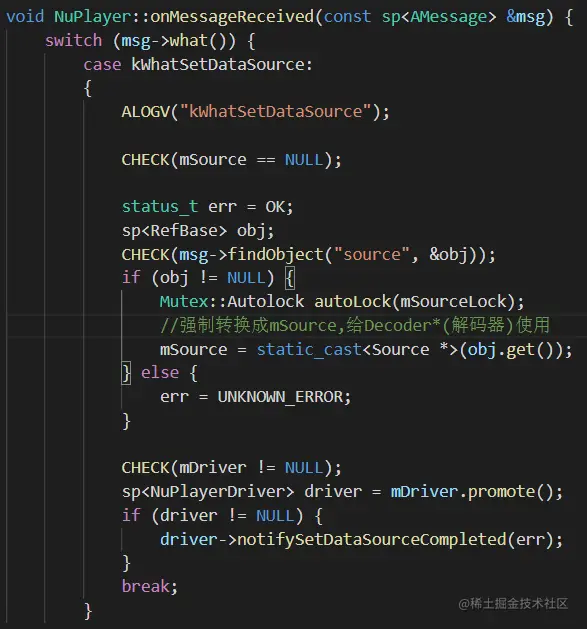

这里会根据不同协议选择不同的Source对象，有了这个Source对象后，发送kWhatSetDataSource消息(下图同样只是该函数部分截图)

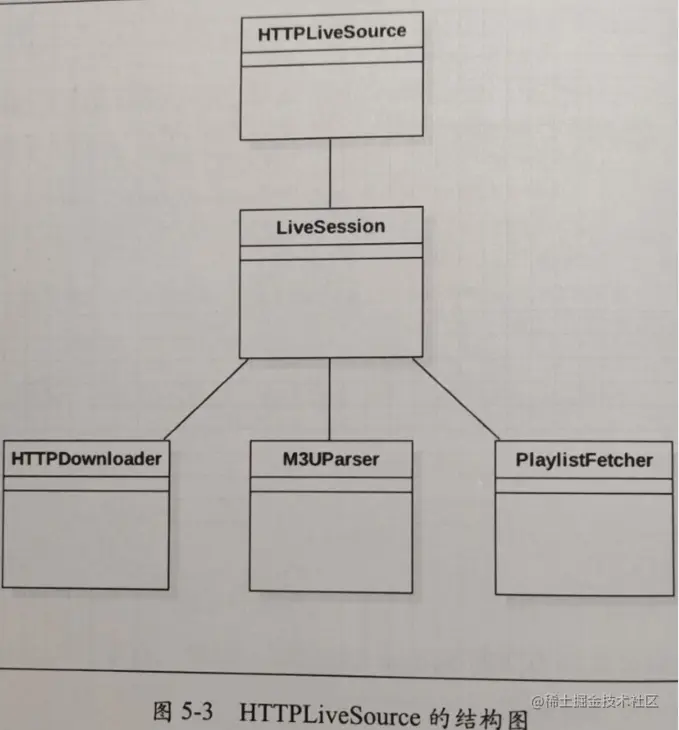

通过具体的Source解析完数据，再把Source强制转换成mSource给Decoder使用，这时里面就包含了数据相关信息，其中的一个HTTPLiveSource，主要用于解析HLS协议

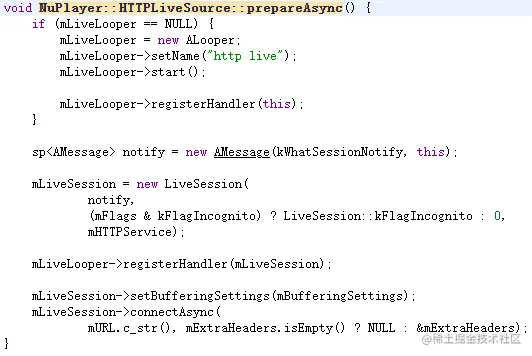

当调用HTTPLiveSource的prepareAsync函数时

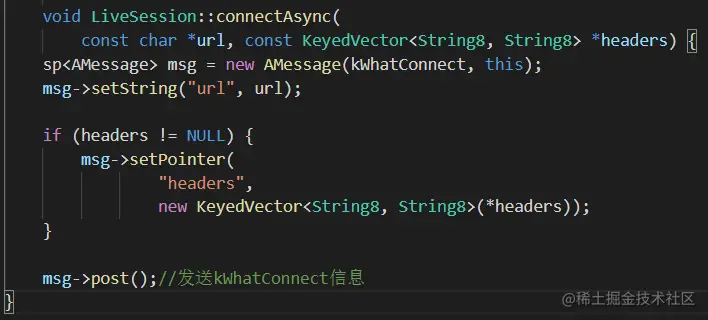

内部主要构建了一个LiveSession对象，通过LiveSession内部的connectAsync函数，创建一个会话

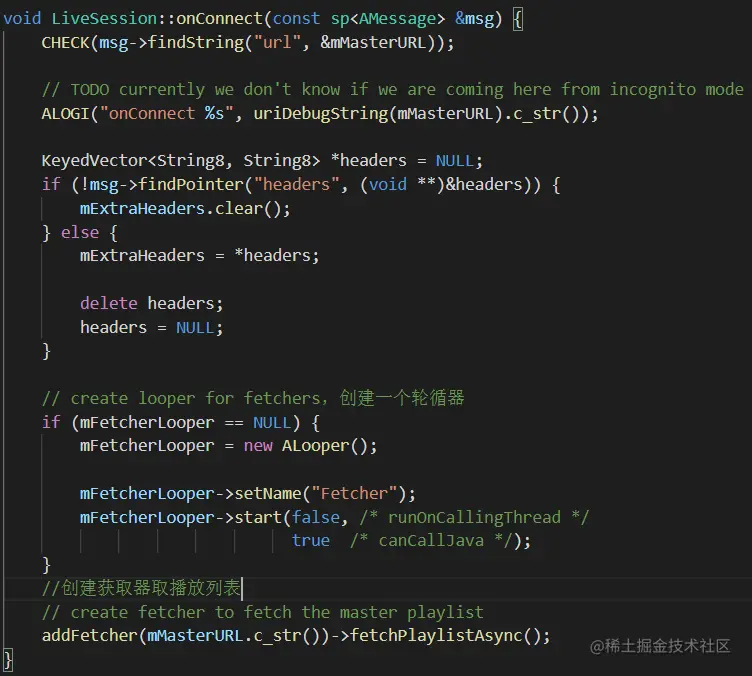

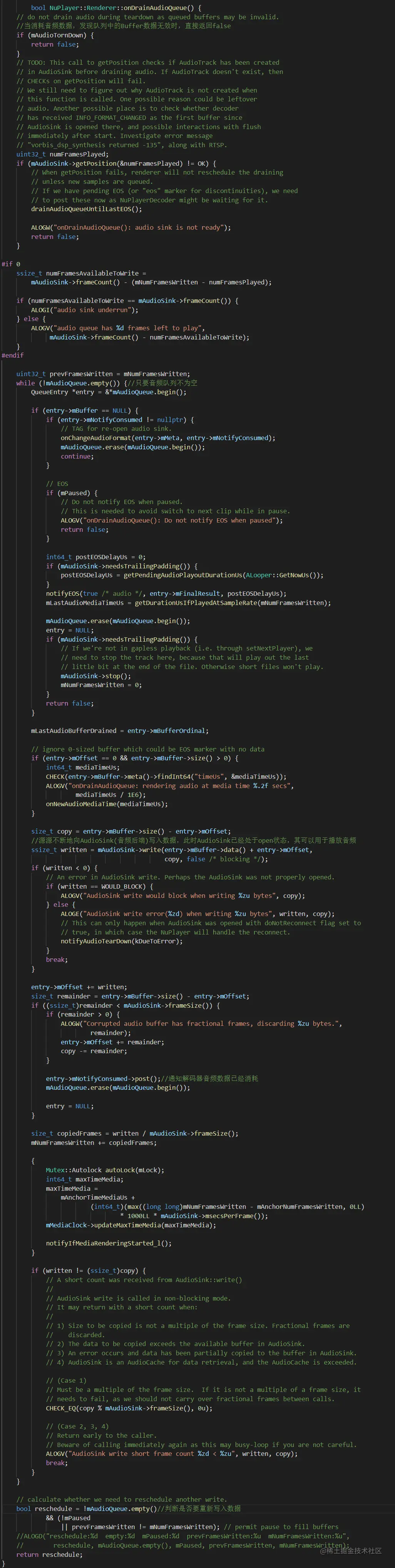

查看onConnect函数

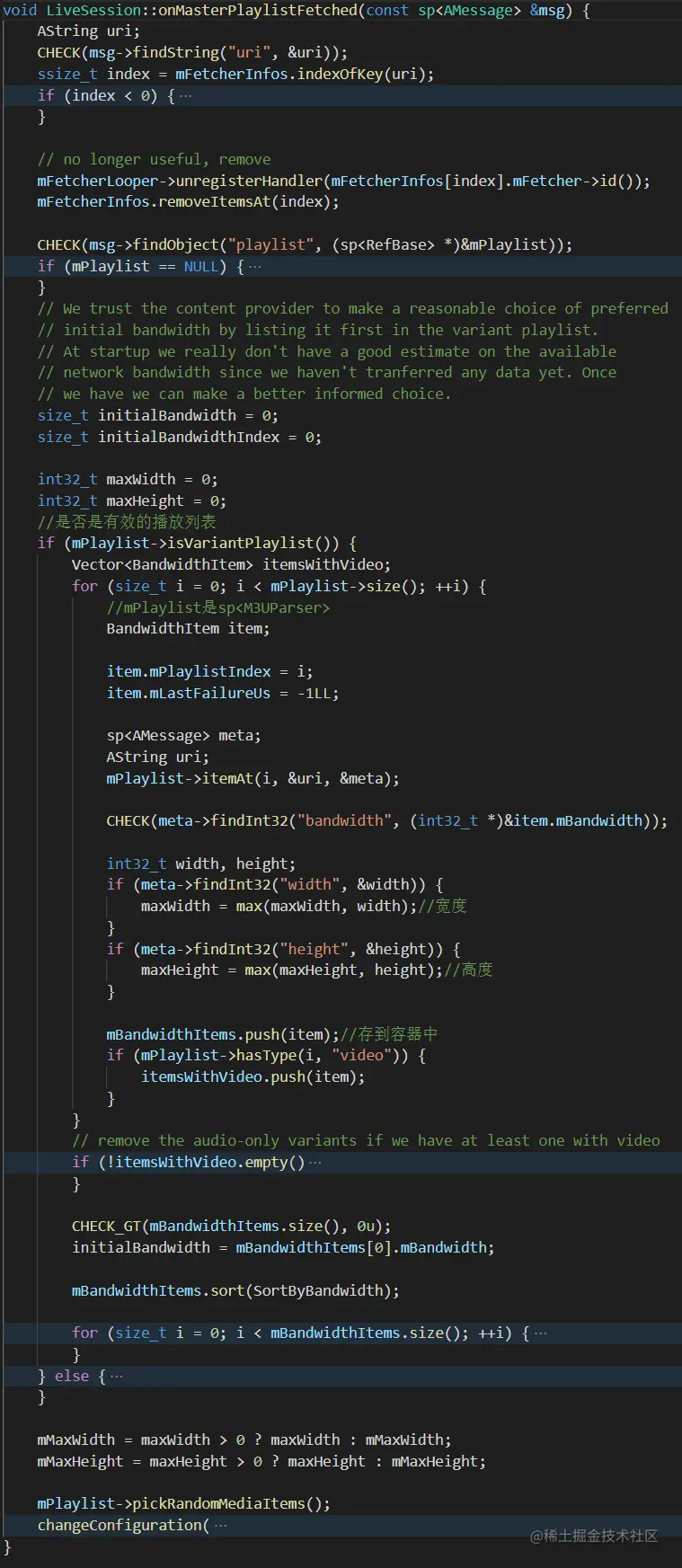

网络请求，开始取播放列表，在取到播放列表后进行回调(下图是回调函数)

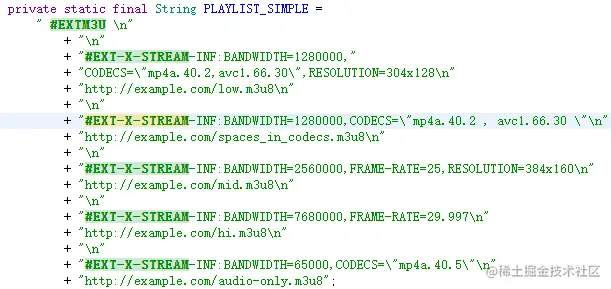

上面的代码主要是根据URL返回的M3U文件，获取对应的BandwidthItem，如果熟悉M3U文件，可以知道M3U文件有一级索引和二级索引，下图是一些举例

其主要作用是动态码率适应，BANDWIDTH越大，分辨率越高。BINDWIDTH实际上就是带宽

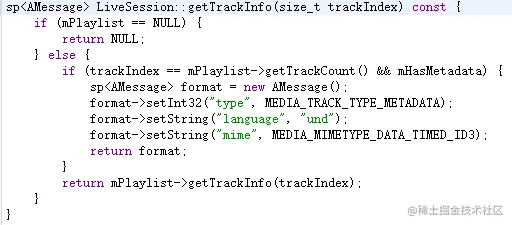

若想获得某个Track的信息，得到视频、音频、字幕相关信息，可以通过LiveSession的getTrackInfo函数

到此数据解析模块完成，视频源的主要作用都是得到音视频数据信息，最终通过mSource变量传递给解码器

NuPlayer的解码模块

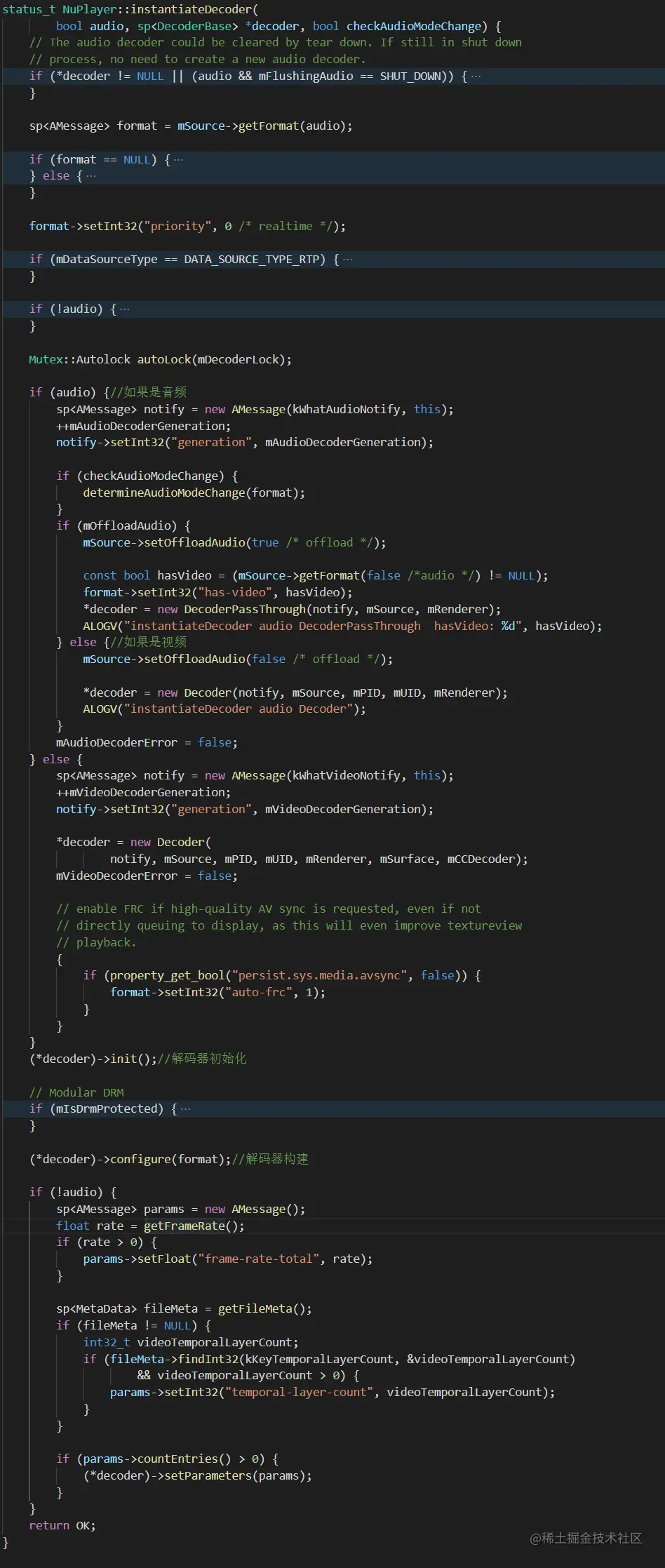

它引入了NuPlayerDecoderBase，这是一个基类，真正的解码器逻辑在NuPlayerDecoder.cpp中，它继承了这个基类，下面先查看实例化解码器

上面的代码构造了Decoder对象，且进行了初始化和构建解码器

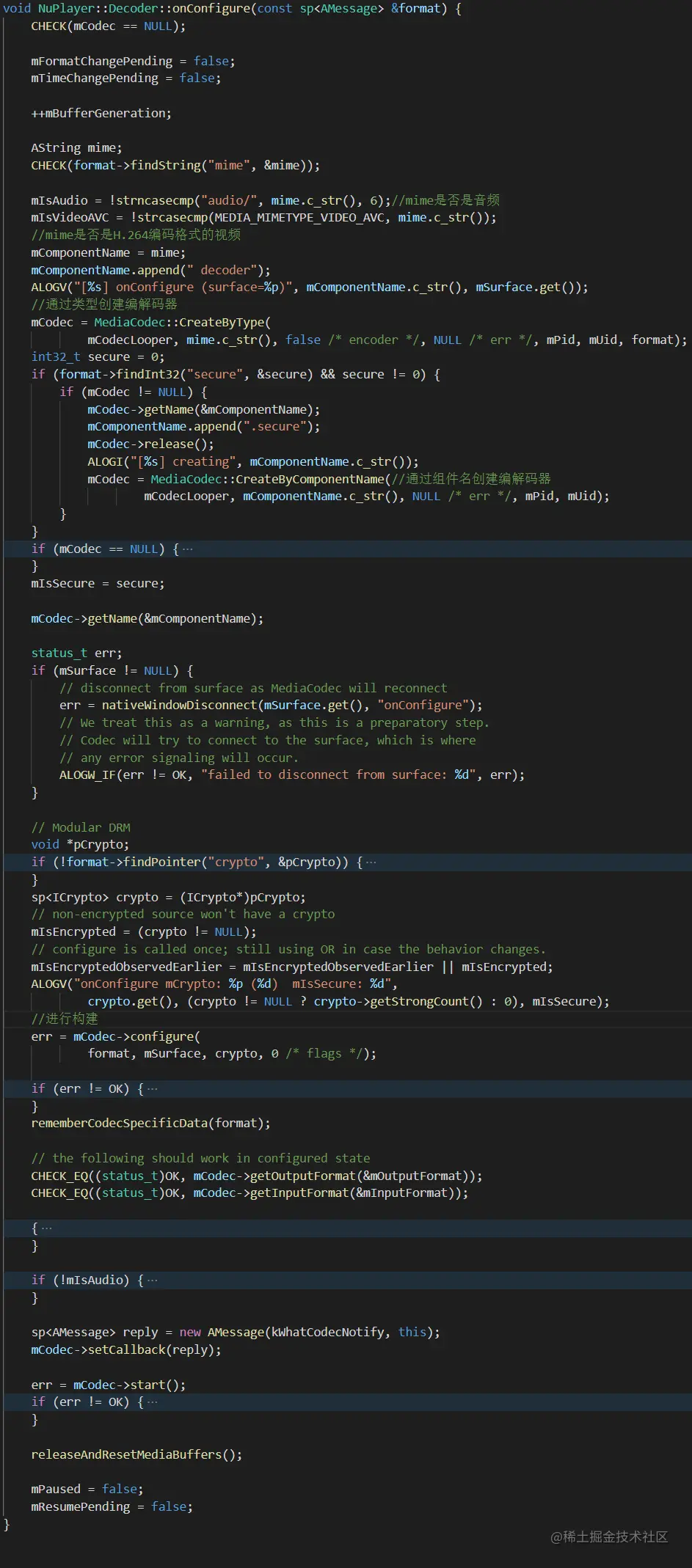

由于NuPlayerDecoder继承自NuPlayerDecoderBase类，所以Configure函数会执行NuPlayerDecoder的Configure函数，最终回调onConfigure函数，其位于NuPlayerDecoder.cpp中

从onConfigure函数可以看到，NuPlayerDecoder引入了MediaCodec作为解码器。通过CreateByType/CreateByComponentName创建了Codec对象。

NuPlayer的渲染模块

主要功能

1.将音视频原始数据缓存到队列
2.音频数据消耗播放
3.视频数据消耗显示
4.音视频同步
5.播放器控制

将音视频原始数据缓存到队列，在NuPlayerRenderer.h中，存在一个QueueEntry结构体和两个队列

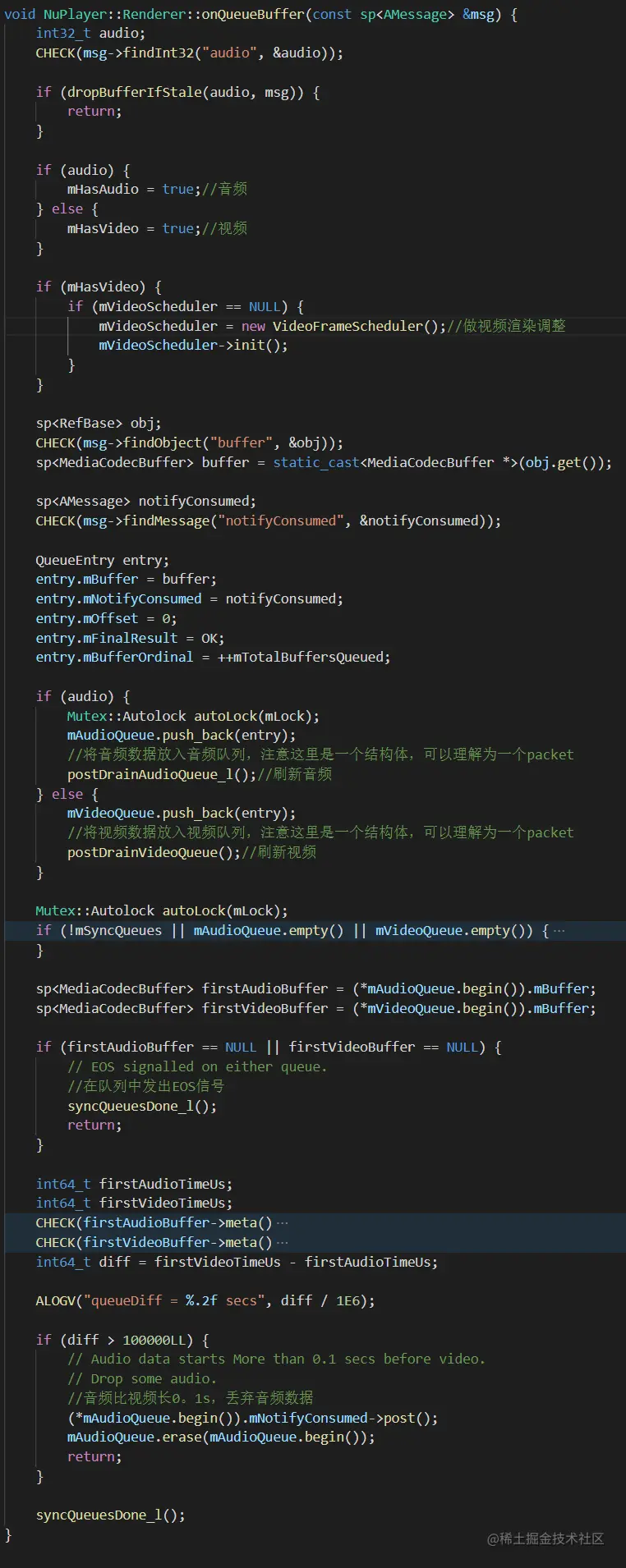

数据在onQueueBuffer函数中进行添加

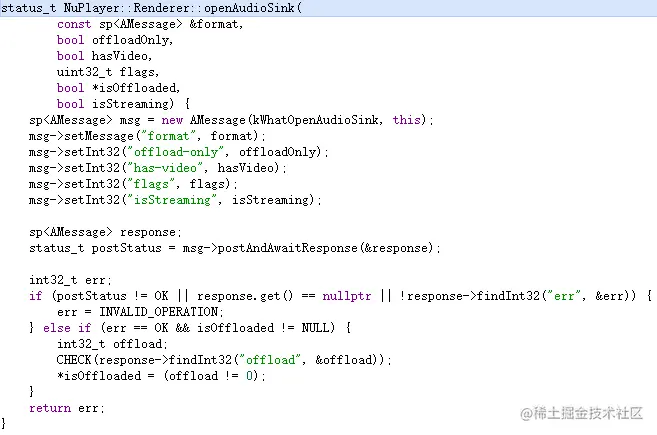

而音频的播放在NuPlayerRenderer中，会先调用openAudioSink函数

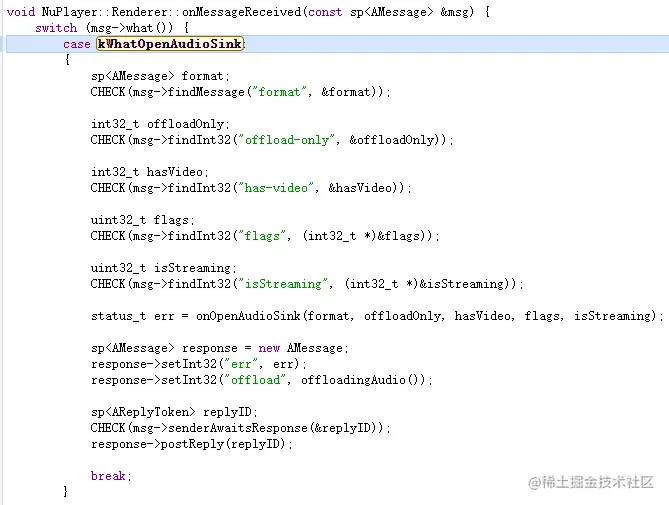

发送一个kWhatOpenAudioSink消息，收到消息后进行如下处理

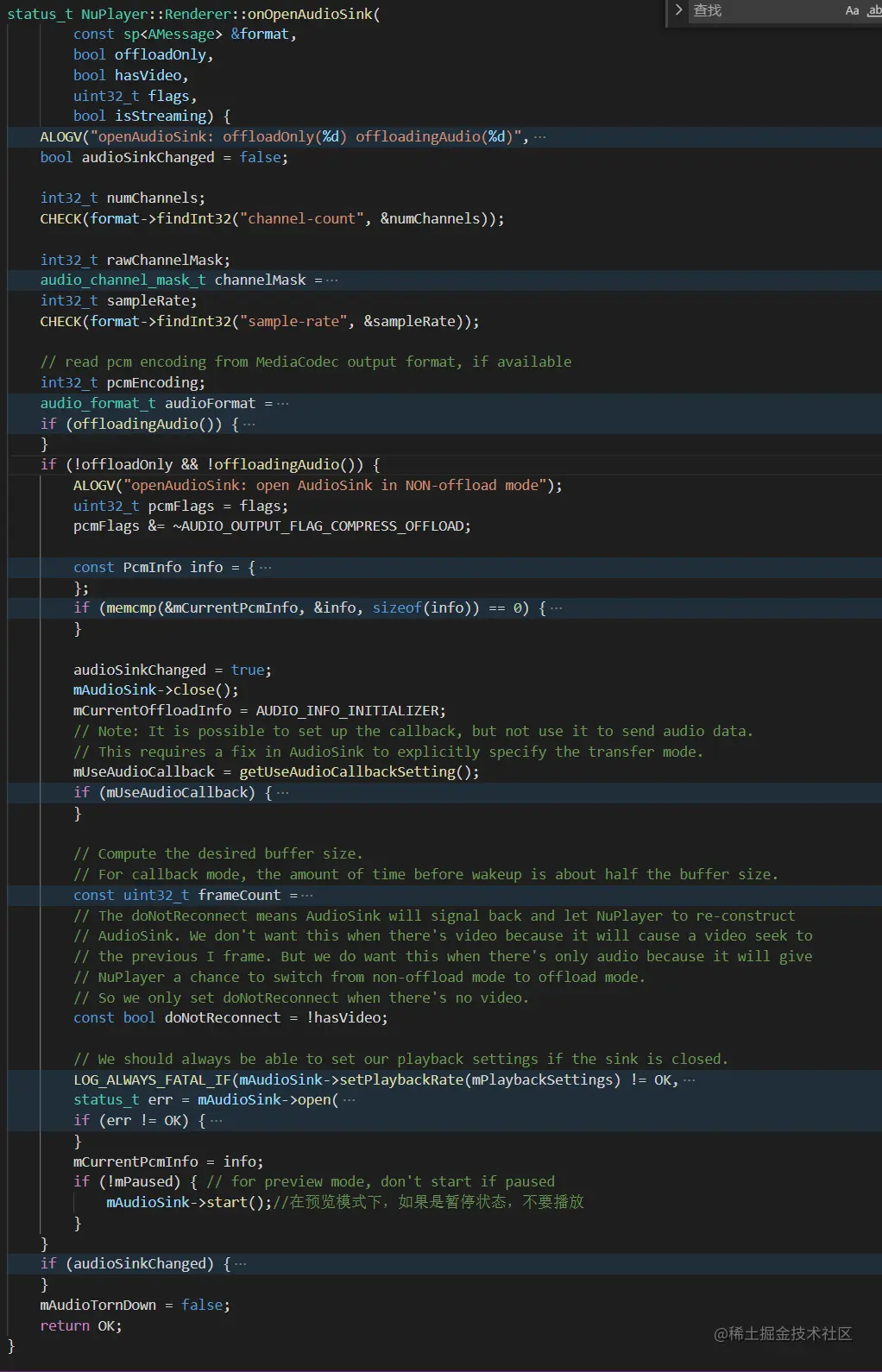

调用onOpenAudioSink函数

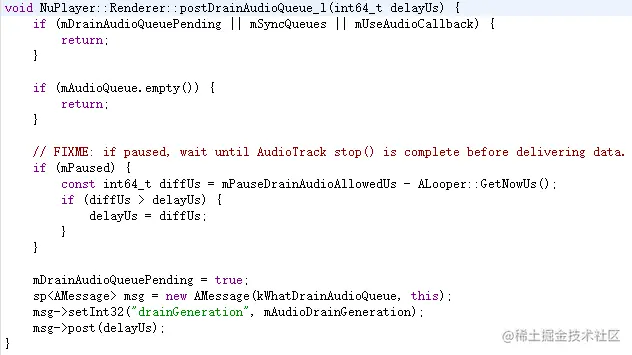

这里打开了AudioSink(音频后端)。当将音频数据放入音频队列时，会接着调用postDrainAudioQueue_l函数

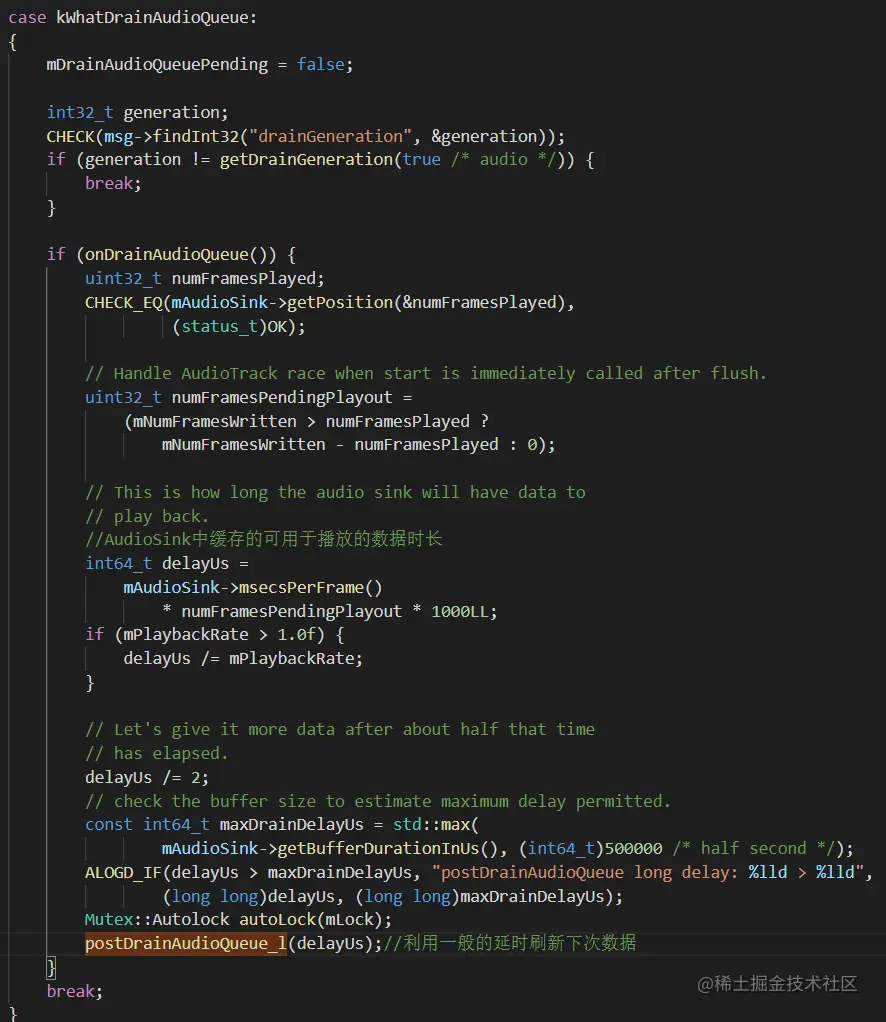

上图代码发送了一个kWhatDrainAudioQueue

主要是有一个进行判断的onDrainAudioQueue函数，判断是否需要重新向AudioSink写入数据

到这里，这个音频播放流程如下：先打开音频后端，然后当向音频队列中发送数据，音频队列同时向音频后端写入数据，以供播放音频

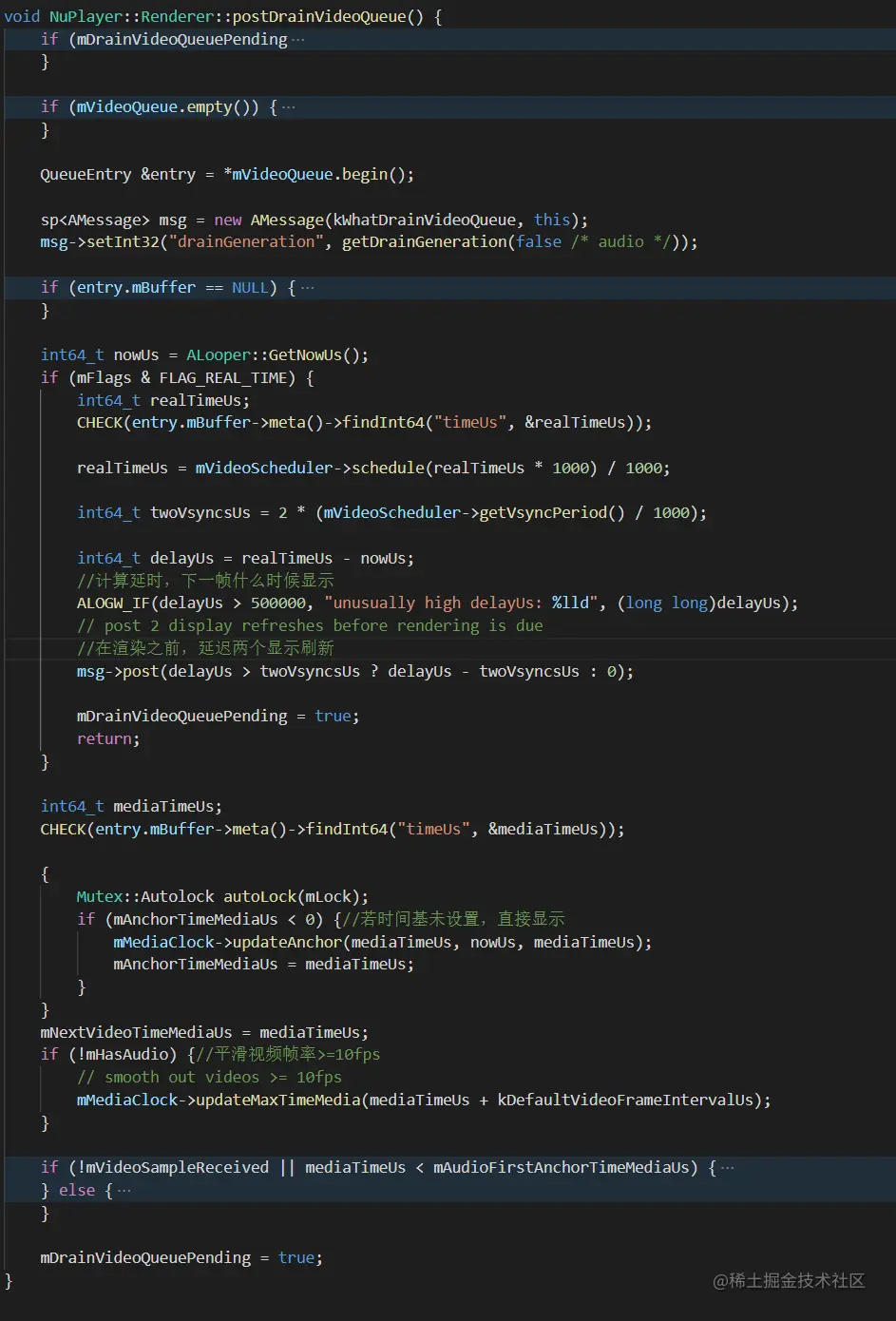

视频显示的话，同样是在视频原始数据进入视频队列后，开始执行postDrainVideoQueue函数

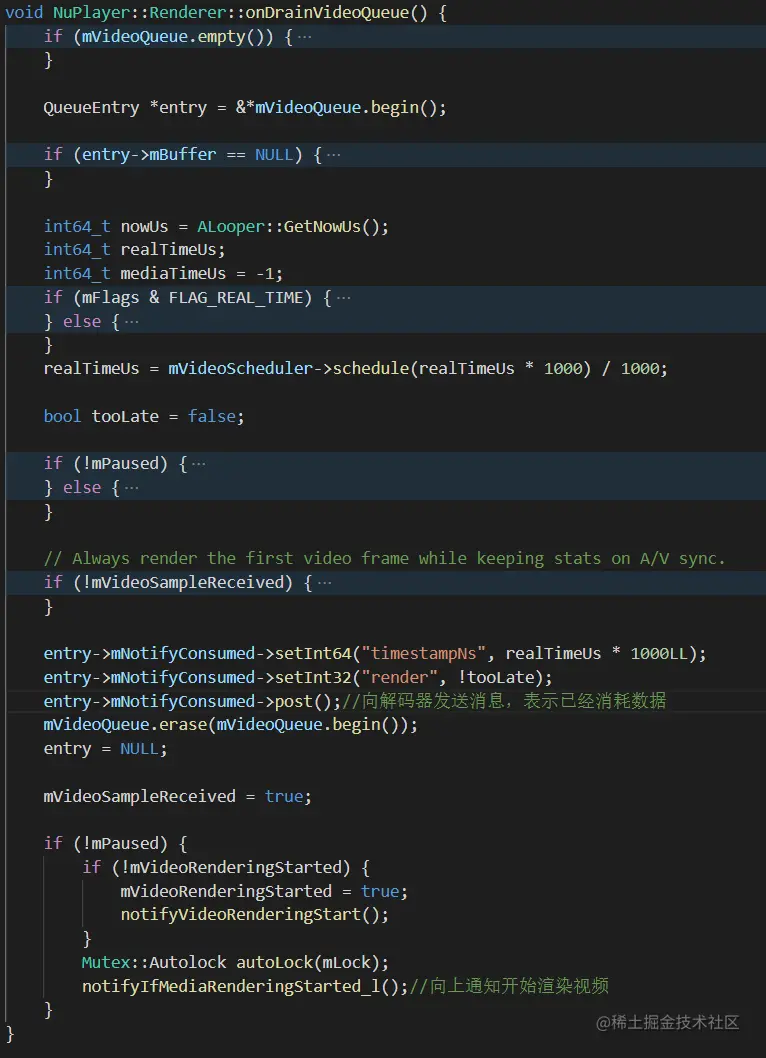

这里先发送一个kWhatDrainVideoQueue的消息，然后进行音视频同步，发送消息后会出发调用onDrainVideoQueue

NuPlayer::Renderer使用的是以视频为基准的同步机制，解码后的音频数据时间戳如果大于视频数据时间戳，直接丢弃音频包，然后直接渲染视频。同步机制主要位于视频缓冲区处理部分的onDrainVideoQueue和音频缓冲区处理部分的onDrainVideoQueue中。音视频的渲染都采用类似定时器的机制，只不过视频显示需要依赖于实际解码器，音频播放需要依赖于AudioSink接口
