1. 背景

Robot OS中我们要定制一些自己的系统服务,比如前面文章提到的MQTT长连接服务以及机器人移动控制的运动服务,有一些自定义的音频,比如麦克风阵列还涉及到驱动开发。本文介绍在基于Android9.0系统的Robot OS中开发一个最简单的驱动示例。

2. 准备工作

Robot OS使用的板子是基于瑞芯微3399 Pro处理器的开源开发板,厂家提供了开源的硬件设计和内核代码,我们下载源码压缩包解压后既可直接编译出完整系统镜像。

驱动程序的开发我们参考网上示例,实现一个最简单4字节寄存器,别人教程基于低版本的Linux内核,我们使用的是4.4版本,使用到的API上略微有些差异。

3. 定义功能

接下来我们开始编写我们的代码。在kernel/drivers下面新建demo目录,并在demo目录下新建demo.h文件:

#ifndef _DEMO_ANDROID_H_
#define _DEMO_ANDROID_H_

#include <linux/cdev.h>
#include <linux/semaphore.h>

#define DEMO_DEVICE_NODE_NAME  "demo"
#define DEMO_DEVICE_FILE_NAME  "demo"
#define DEMO_DEVICE_PROC_NAME  "demo"
#define DEMO_DEVICE_CLASS_NAME "demo"

struct demo_android_dev {
	int val;
	struct semaphore sem;
	struct cdev dev;
};

#endif
复制代码

这个头文件定义了一些字符串常量宏,此外,还定义了一个字符设备结构体demo_android_dev,这个就是我们虚拟的硬件设备了,val成员变量就代表设备里面的寄存器,它的类型为int,sem成员变量是一个信号量,是用同步访问寄存器val的,dev成员变量是一个内嵌的字符设备,这是Linux驱动程序自定义字符设备结构体的标准方法。

我们还看到用到两个头文件:

  • <linux/cdev.h>:linux内核设备抽象
  • <linux/semaphore.h>:信号量

4. 功能实现

在demo目录中增加demo.c文件,作为驱动程序的实现部分。驱动程序的功能主要是向上层提供访问设备的寄存器的值,包括读和写。我们提供三种访问设备寄存器的方法:

  • 一是通过proc文件系统来访问;

  • 二是通过传统的设备文件的方法来访问;

  • 三是通过devfs文件系统来访问。

    首先我们包含必要的头文件和定义三种访问设备的方法:

#include <linux/init.h>
#include <linux/module.h>
#include <linux/types.h>
#include <linux/fs.h>
#include <linux/proc_fs.h>
#include <linux/device.h>
#include <asm/uaccess.h>

#include "demo.h"

/*主设备和从设备号变量*/
static int demo_major = 0;
static int demo_minor = 0;

/*设备类别和设备变量*/
static struct class* demo_class = NULL;
static struct demo_android_dev* demo_dev = NULL;

/*传统的设备文件操作方法*/
static int demo_open(struct inode* inode, struct file* filp);
static int demo_release(struct inode* inode, struct file* filp);
static ssize_t demo_read(struct file* filp, char __user *buf, size_t count, loff_t* f_pos);
static ssize_t demo_write(struct file* filp, const char __user *buf, size_t count, loff_t* f_pos);

/*设备文件操作方法表*/
static struct file_operations demo_fops = {
	.owner = THIS_MODULE,
	.open = _open,
	.release = demo_release,
	.read = demo_read,
	.write = demo_write,
};

/*访问设置属性方法*/
static ssize_t demo_val_show(struct device* dev, struct device_attribute* attr,  char* buf);
static ssize_t demo_val_store(struct device* dev, struct device_attribute* attr, const char* buf, size_t count);

/*定义设备属性*/
static DEVICE_ATTR(val, S_IRUGO | S_IWUSR, demo_val_show, demo_val_store);
复制代码

4.1 定义传统的设备文件访问方法

这里主要是定义demo_open、demo_release、demo_read和demo_write这四个打开、释放、读和写设备文件的方法:

/*打开设备方法*/
static int demo_open(struct inode* inode, struct file* filp) {
	struct demo_android_dev* dev;

	/*将自定义设备结构体保存在文件指针的私有数据域中,以便访问设备时拿来用*/
	dev = container_of(inode->i_cdev, struct demo_android_dev, dev);
	filp->private_data = dev;

	return 0;
}

/*设备文件释放时调用,空实现*/
static int demo_release(struct inode* inode, struct file* filp) {
	return 0;
}

/*读取设备的寄存器val的值*/
static ssize_t demo_read(struct file* filp, char __user *buf, size_t count, loff_t* f_pos) {
	ssize_t err = 0;
	struct demo_android_dev* dev = filp->private_data;

	/*同步访问*/
	if(down_interruptible(&(dev->sem))) {
		return -ERESTARTSYS;
	}

	if(count < sizeof(dev->val)) {
		goto out;
	}

	/*将寄存器val的值拷贝到用户提供的缓冲区*/
	if(copy_to_user(buf, &(dev->val), sizeof(dev->val))) {
		err = -EFAULT;
		goto out;
	}

	err = sizeof(dev->val);

out:
	up(&(dev->sem));
	return err;
}

/*写设备的寄存器值val*/
static ssize_t demo_write(struct file* filp, const char __user *buf, size_t count, loff_t* f_pos) {
	struct demo_android_dev* dev = filp->private_data;
	ssize_t err = 0;

	/*同步访问*/
	if(down_interruptible(&(dev->sem))) {
		return -ERESTARTSYS;
	}

	if(count != sizeof(dev->val)) {
		goto out;
	}

	/*将用户提供的缓冲区的值写到设备寄存器去*/
	if(copy_from_user(&(dev->val), buf, count)) {
		err = -EFAULT;
		goto out;
	}

	err = sizeof(dev->val);

out:
	up(&(dev->sem));
	return err;
}
复制代码

我们看到这里面主要用到了linux系统函数:

  • container_of
  • down_interruptible
  • copy_from_user
  • copy_from_user

4.2 定义通过devfs文件系统访问方法

这里把设备的寄存器val看成是设备的一个属性,通过读写这个属性来对设备进行访问,主要是实现demo_val_show和demo_val_store两个方法,同时定义了两个内部使用的访问val值的方法__demo_get_val__demo_set_val

/*读取寄存器val的值到缓冲区buf中,内部使用*/
static ssize_t __demo_get_val(struct demo_android_dev* dev, char* buf) {
	int val = 0;

	/*同步访问*/
	if(down_interruptible(&(dev->sem))) {
		return -ERESTARTSYS;
	}

	val = dev->val;
	up(&(dev->sem));

	return snprintf(buf, PAGE_SIZE, "%d\n", val);
}

/*把缓冲区buf的值写到设备寄存器val中去,内部使用*/
static ssize_t __demo_set_val(struct demo_android_dev* dev, const char* buf, size_t count) {
	int val = 0;

	/*将字符串转换成数字*/
	val = simple_strtol(buf, NULL, 10);

	/*同步访问*/
	if(down_interruptible(&(dev->sem))) {
		return -ERESTARTSYS;
	}

	dev->val = val;
	up(&(dev->sem));

	return count;
}

/*读取设备属性val*/
static ssize_t demo_val_show(struct device* dev, struct device_attribute* attr, char* buf) {
	struct demo_android_dev* hdev = (struct demo_android_dev*)dev_get_drvdata(dev);

	return __demo_get_val(hdev, buf);
}

/*写设备属性val*/
static ssize_t demo_val_store(struct device* dev, struct device_attribute* attr, const char* buf, size_t count) {
	struct demo_android_dev* hdev = (struct demo_android_dev*)dev_get_drvdata(dev);

	return __demo_set_val(hdev, buf, count);
}
复制代码

这里我们用到了:

  • up
  • simple_strtol
  • dev_get_drvdata

4.3 定义通过proc文件系统访问方法

主要实现了demo_proc_read和demo_proc_write两个方法,同时定义了在proc文件系统创建和删除文件的方法demo_create_proc和demo_remove_proc:

/*读取设备寄存器val的值,保存在page缓冲区中*/
static ssize_t demo_proc_read(char* page, char** start, off_t off, int count, int* eof, void* data) {
	if(off > 0) {
		*eof = 1;
		return 0;
	}

	return __demo_get_val(demo_dev, page);
}

/*把缓冲区的值buff保存到设备寄存器val中去*/
static ssize_t demo_proc_write(struct file* filp, const char __user *buff, unsigned long len, void* data) {
	int err = 0;
	char* page = NULL;

	if(len > PAGE_SIZE) {
		printk(KERN_ALERT"The buff is too large: %lu.\n", len);
		return -EFAULT;
	}

	page = (char*)__get_free_page(GFP_KERNEL);
	if(!page) {
		printk(KERN_ALERT"Failed to alloc page.\n");
		return -ENOMEM;
	}

	/*先把用户提供的缓冲区值拷贝到内核缓冲区中去*/
	if(copy_from_user(page, buff, len)) {
		printk(KERN_ALERT"Failed to copy buff from user.\n");
		err = -EFAULT;
		goto out;
	}

	err = __demo_set_val(demo_dev, page, len);

out:
	free_page((unsigned long)page);
	return err;
}

/*创建/proc/demo*/
static void demo_create_proc(void) {
	struct proc_dir_entry* entry;

	entry = create_proc_entry(DEMO_DEVICE_PROC_NAME, 0, NULL);
	if(entry) {
		entry->owner = THIS_MODULE;
		entry->read_proc = demo_proc_read;
		entry->write_proc = demo_proc_write;
	}
}

/*删除/proc/demo*/
static void demo_remove_proc(void) {
	remove_proc_entry(DEMO_DEVICE_PROC_NAME, NULL);
}
复制代码

这是低版本内核的代码,在我们环境中直接编译时报错,发现4.4版本有些API做了修改:

create_proc_entry()函数已经被proc_create()函数取代,在proc_fs.h头文件里也没有此函数(proc_create是在kernel 3.10以及之后的版本中新增的),我们使用proc_create()函数替换create_proc_entry:

#include <linux/module.h>
#include <linux/moduleparam.h>
#include <linux/init.h>
#include <linux/kernel.h>
#include <linux/proc_fs.h>
#include <asm/uaccess.h>
#define BUFSIZE  100


MODULE_LICENSE("Dual BSD/GPL");
MODULE_AUTHOR("Liran B.H");

static int irq=20;
module_param(irq,int,0660);

static int mode=1;
module_param(mode,int,0660);

static struct proc_dir_entry *ent;

static ssize_t mywrite(struct file *file, const char __user *ubuf, size_t count, loff_t *ppos)
{
    int num,c,i,m;
    char buf[BUFSIZE];
    if(*ppos > 0 || count > BUFSIZE)
        return -EFAULT;
    if(copy_from_user(buf, ubuf, count))
        return -EFAULT;
    num = sscanf(buf,"%d %d",&i,&m);
    if(num != 2)
        return -EFAULT;
    irq = i;
    mode = m;
    c = strlen(buf);
    *ppos = c;
    return c;
}

static ssize_t myread(struct file *file, char __user *ubuf,size_t count, loff_t *ppos)
{
    char buf[BUFSIZE];
    int len=0;
    if(*ppos > 0 || count < BUFSIZE)
        return 0;
    len += sprintf(buf,"irq = %d\n",irq);
    len += sprintf(buf + len,"mode = %d\n",mode);

    if(copy_to_user(ubuf,buf,len))
        return -EFAULT;
    *ppos = len;
    return len;
}

static struct file_operations myops =
{
    .owner = THIS_MODULE,
    .read = myread,
    .write = mywrite,
};

static int simple_init(void)
{
    ent=proc_create("mydev",0666,NULL,&myops);
    printk(KERN_ALERT "demo...\n");
    return 0;
}

static void simple_cleanup(void)
{
    proc_remove(ent);
    printk(KERN_WARNING "bye ...\n");
}
复制代码

5. 定义模块加载和卸载方法

这里配置执行设备注册和初始化操作:

/*初始化设备*/
static int  __demo_setup_dev(struct demo_android_dev* dev) {
	int err;
	dev_t devno = MKDEV(demo_major, demo_minor);

	memset(dev, 0, sizeof(struct demo_android_dev));

	cdev_init(&(dev->dev), &demo_fops);
	dev->dev.owner = THIS_MODULE;
	dev->dev.ops = &demo_fops;

	/*注册字符设备*/
	err = cdev_add(&(dev->dev),devno, 1);
	if(err) {
		return err;
	}

	/*初始化信号量和寄存器val的值*/
	init_MUTEX(&(dev->sem));
	dev->val = 0;

	return 0;
}

/*模块加载方法*/
static int __init demo_init(void){
	int err = -1;
	dev_t dev = 0;
	struct device* temp = NULL;

	printk(KERN_ALERT"Initializing demo device.\n");

	/*动态分配主设备和从设备号*/
	err = alloc_chrdev_region(&dev, 0, 1, DEMO_DEVICE_NODE_NAME);
	if(err < 0) {
		printk(KERN_ALERT"Failed to alloc char dev region.\n");
		goto fail;
	}

	demo_major = MAJOR(dev);
	demo_minor = MINOR(dev);

	/*分配demo设备结构体变量*/
	demo_dev = kmalloc(sizeof(struct demo_android_dev), GFP_KERNEL);
	if(!demo_dev) {
		err = -ENOMEM;
		printk(KERN_ALERT"Failed to alloc demo_dev.\n");
		goto unregister;
	}

	/*初始化设备*/
	err = __demo_setup_dev(demo_dev);
	if(err) {
		printk(KERN_ALERT"Failed to setup dev: %d.\n", err);
		goto cleanup;
	}

	/*在/sys/class/目录下创建设备类别目录demo*/
	demo_class = class_create(THIS_MODULE, DEMO_DEVICE_CLASS_NAME);
	if(IS_ERR(demo_class)) {
		err = PTR_ERR(demo_class);
		printk(KERN_ALERT"Failed to create demo class.\n");
		goto destroy_cdev;
	}

	/*在/dev/目录和/sys/class/demo目录下分别创建设备文件demo*/
	temp = device_create(demo_class, NULL, dev, "%s", DEMO_DEVICE_FILE_NAME);
	if(IS_ERR(temp)) {
		err = PTR_ERR(temp);
		printk(KERN_ALERT"Failed to create demo device.");
		goto destroy_class;
	}

	/*在/sys/class/demo/demo目录下创建属性文件val*/
	err = device_create_file(temp, &dev_attr_val);
	if(err < 0) {
		printk(KERN_ALERT"Failed to create attribute val.");
		goto destroy_device;
	}

	dev_set_drvdata(temp, demo_dev);

	/*创建/proc/demo文件*/
	demo_create_proc();

	printk(KERN_ALERT"Succedded to initialize demo device.\n");
	return 0;

destroy_device:
	device_destroy(demo_class, dev);

destroy_class:
	class_destroy(demo_class);

destroy_cdev:
	cdev_del(&(demo_dev->dev));

cleanup:
	kfree(demo_dev);

unregister:
	unregister_chrdev_region(MKDEV(demo_major, demo_minor), 1);

fail:
	return err;
}

/*模块卸载方法*/
static void __exit demo_exit(void) {
	dev_t devno = MKDEV(demo_major, demo_minor);

	printk(KERN_ALERT"Destroy demo device.\n");

	/*删除/proc/demo文件*/
	demo_remove_proc();

	/*销毁设备类别和设备*/
	if(demo_class) {
		device_destroy(demo_class, MKDEV(demo_major, demo_minor));
		class_destroy(demo_class);
	}

	/*删除字符设备和释放设备内存*/
	if(demo_dev) {
		cdev_del(&(demo_dev->dev));
		kfree(demo_dev);
	}

	/*释放设备号*/
	unregister_chrdev_region(devno, 1);
}

MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("First Android Driver");

module_init(demo_init);
module_exit(demo_exit);
复制代码

这里面,在 2.6.37 之后的 Linux 内核中, init_mutex 已经被废除了, 新版本使用 sema_init 函数,init_MUTEX(&sem);修改为sema_init(&sem, 1);

6. 配置编译环境

我们的模块写好了,需要在内核编译的时候编译上我们的代码,需要在做一些配置:

在demo目录中新增Kconfig和Makefile两个文件,其中Kconfig是在编译前执行配置命令make menuconfig时用到的,而Makefile是执行编译命令make是用到的:

Kconfig文件的内容

   config DEMO
       tristate "First Android Driver"
       default n
       help
       This is the first android driver.

复制代码

tristate表示编译选项DEMO支持在编译内核时,demo模块支持以模块、内建和不编译三种编译方法,默认是不编译,因此,在编译内核前,我们还需要执行make menuconfig命令来配置编译选项,使得demo可以以模块或者内建的方法进行编译。

Makefile文件的内容

obj-$(CONFIG_DEMO) += demo.o
复制代码

修改drivers/kconfig文件,在menu "Device Drivers"和endmenu之间添加一行(2.6.25旧版本还需要修改arch/arm/Kconfig,arch/arm/Kconfig中含有Drivers里Kconfig内容的一个复本,只对drivers/kconfig修改会导致无效):

source "drivers/demo/Kconfig"
复制代码

在drivers/Makefile中增加一行:

obj-$(CONFIG_DEMO) += demo/
复制代码

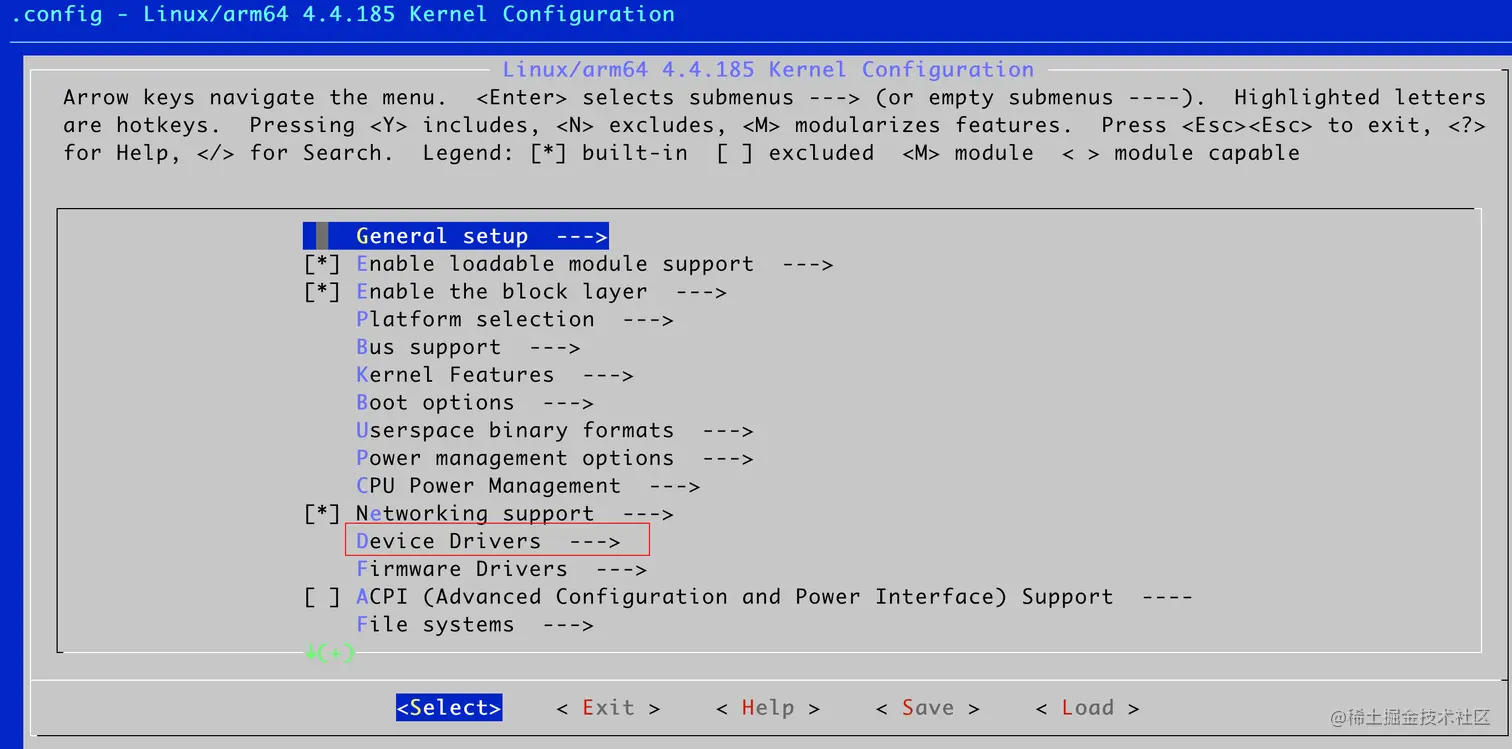

回到kernel目录执行make menuconfig会弹出U操作界面:

选择Device Drivers First Android Driver:


选择我们自己实现的驱动:


First Android Driver有两个选项可选:

  • M:作为module。.config中就会多一行CONFIG_DEMO = m,然后保存配置,执行make命令,就可以看到 CC [M] drivers/demo/demo.o 的log了,demo目录里生成了demo.o demo.ko的等文件
  • y:编进linux内核,.config中就会多一行CONFIG_DEMO = y

如果配置First Android Driver为M,drivers/Makefileobj-$(CONFIG_DEMO) += demo/就变成了obj-m +=demo/,在执行make命令时,便会进入demo目录里找makefile,MakeFile内容obj-$(CONFIG_DEMO) += demo.o 变成了obj-m +=demo.o,所以demo.c就被编译成模块了。

如果是模块的方式,我们将编译出的demo.ko文件通过adb push到设备SD卡,然后root方式进入adb,执行insmod demo.ko即可以调试的方式加载我们刚刚的驱动。

如果是内嵌内核的方式的话,这块板子的内核需要将make menuconfig保存下来的文件(如.config)拷贝到arch/arm64/configs/firefly_defconfig下再编译内核才能生效。

7. 验证

编译完成刷机后,可以在/dev//proc/sys/class下看到demo文件或目录了。通过cat demo查看虚拟寄存器值,通过echo num > demo`向寄存器写入值。

/sys/class/demo/下可以看到val文件,我们可以用类似的方式操作val。

8. 总结

本文介绍了Android9.0开发内核驱动的一般流程,以及开发一个4字节寄存器用到的linux函数,并且列出Linux内核4.4及之前版本接口上的一些区别。后续将完整代码放出,并录制一个完整的流程。

分类:
Android
标签:
