微信小程序使用echarts实现动态更新数据、以及echarts使用懒加载

依米_
6,246 阅读7分钟

每天都在入门，每天都未入门的前端小白---就是我！

本文主要记录了微信小程序如何使用echarts图表，包括初始化echart图表、使用echarts懒加载、以及如何实现echarts动态改变数据源。

好了，话不多说，直接说如何使用echarts吧

从echarts的github上下载ec-canvas文件夹，放在项目的components文件夹中，在app.json中引入：

"usingComponents": {
    "mp-icon": "weui-miniprogram/icon/icon",
    "ec-canvas": "./components/ec-canvas/ec-canvas"
  },

静态echarts图

静态echart的使用可以直接下载官方提供的项目直接模仿着使用即可，这部分的介绍比较简单，可以直接跳过。

  • 在模板文件中使用ec-canvas组件：
<!--pages/bar/bar.wxml-->
<view class="echartBox">
  <ec-canvas id="mychart-dom-bar" canvas-id="mychart-bar" ec="{{ bar }}"></ec-canvas>
</view>

注意： 这里需要保证echartBox类是有宽度和高度的。否则会导致图表不能正常显示，只显示空白。

其中 ec 是一个需要在 bar.js 中定义的对象，它使得图表能够在页面加载后被初始化并设置。

  • 在逻辑文件中引入echarts: import * as echarts from '../../conn/ec-canvas/echarts';, 初始化图表：
// pages/bar/bar.js
import * as echarts from '../../conn/ec-canvas/echarts';
let chart = null;
let barOneData = {
  xData: [1,2, 3, 4, 5, 6, 7,8,9,10,11,12],
  sData: [100, 110, 113, 126, 143, 158, 165,167,152,102,,]
}
var barOneOption = {
  tooltip: {
    trigger: 'axis',
    axisPointer: {
      type: 'shadow'
    }
  },
  grid: {
    left: '3%',
    right: '4%',
    top: '15%',
    bottom:'5%',
    containLabel: true
  },
  xAxis: {
    name:'月',
    type: 'category',
    data: barOneData.xData,
    axisTick: {
      alignWithLabel: true
    }
  },
  yAxis: {
    name:'单位：立方米',
    type: 'value',
    min: 0,
    max: 200
  },
  series: [
    {
      data: barOneData.sData,
      type: 'bar'
    }
  ]
};
function initChart(canvas, width, height, dpr) {
  chart = echarts.init(canvas, null, {
    width: width,
    height: height,
    devicePixelRatio: dpr // new
  });
  canvas.setChart(chart);
  chart.setOption(barOneOption);
  return chart;
}
Page({
  data: {
    bar:{
      onInit: initChart
    }
  },
  ...
})

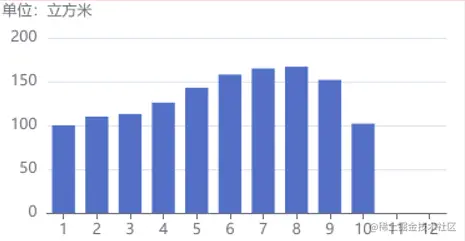

这样，一个简单的柱状图就渲染好了。


所有种类的echart图，如饼图、折线图、柱状图等都适用以上逻辑，对于不同种类的echart图只需要改变option的内容即可。

动态echarts图

大多数情况，echart图表的数据会根据服务的数据动态变化，这个时候该如何动态改变数据呢？

如果我们直接改变数据源会不会得到想要的结果？ 比如：我们增加一个按钮，点击按钮的时候更改一下数据源

<!--pages/bar/bar.wxml-->
<view>
  <button  bindtap="changeData" type="primary"> 更换数据源 </button>
  <view class="echartBox">
    <ec-canvas id="mychart-dom-bar" canvas-id="mychart-bar" ec="{{ bar }}"></ec-canvas>
  </view>
</view>

在changeData函数中更改上诉例子的barOneData, 另外再重新赋值给barOneOption

// pages/bar/bar.js
Page({
  data: {
    bar:{
      onInit: initChart
    }
  },
  changeData: function(){
    barOneData = {
      xData: [1,2, 3, 4, 5, 6, 7,8,9,10,11,12],
      sData: [105, 111, 115, 126, 143, 201, 165,167,152,102,,]
    }
    barOneOption.series[0].data = barOneData.sData;
    barOneOption.xAxis.data = barOneData.xData;
    console.log(barOneData,barOneOption);
  },
  ...
})

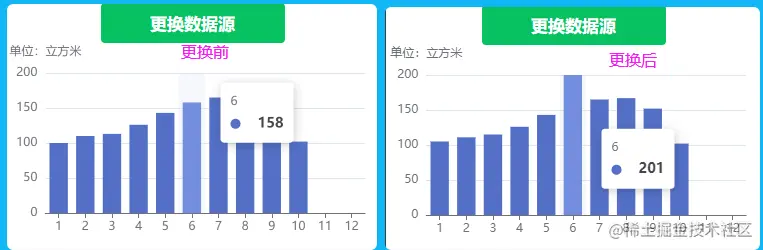

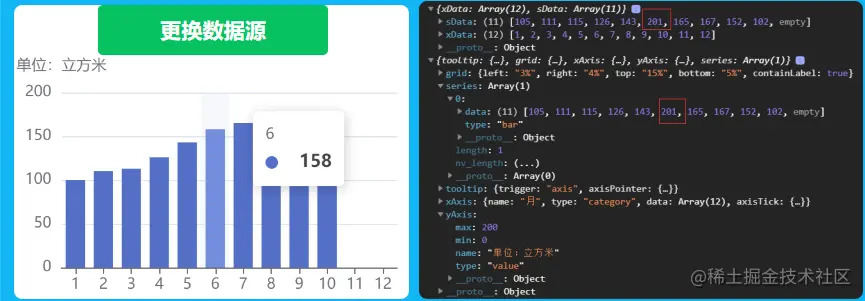

点击柱状图上方的按钮，发现柱状图的数据并没有改变，但是控制台中输出的数据已经发生了变化：


why?

一开始，我以为是因为逻辑层改变数据之后，没有将变化后的数据发送到视图层。但是要将数据发送到视图层需要使用setData, 而setData是将页面data中的数据发送到视图层的。根据这个逻辑，我改造了一下代码

将echart图表样式配置单独封装

为了代码整洁，单独把echart的option独立出来, 根据具体的需求，可以接收相应的数据作为参数：

// oneSeriesOption.js
// 一个系列的柱图、折线图
function getOption(data){
  // data示例
  // data:{
  //   sType: 'bar',
  //   xData: [1,2, 3, 4, 5, 6, 7,8,9,10,11,12],
  //   xName: '月',
  //   yData: [100, 110, 113, 126, 143, 158, 165,167,152,102,,],
  //   yName: '单位：立方米',
  // }
  var option = {
    tooltip: {
      trigger: 'axis',
      axisPointer: {
        type: 'shadow'
      }
    },
    grid: {
      left: '3%',
      right: '8%',
      top: '15%',
      bottom:'5%',
      containLabel: true
    },
    xAxis: {
      name:data.xName,
      type: 'category',
      data: data.xData,
      axisTick: {
        alignWithLabel: true
      }
    },
    yAxis: {
      name:data.yName,
      type: 'value'
    },
    series: [
      {
        data: data.yData,
        type: data.sType
      }
    ],
    color:['#83bff6']
  }
  return option
}
module.exports = { //必须在这里暴露接口，以便被外界访问，不然就不能访问
  getOption: getOption,
}

使用封装好的echart图（使用懒加载初始化echart图表）

  • 首先在搭建页面模板
<!--barChange.wxml-->
<view>
  <view class="echartBox">
    <ec-canvas id="mychart-dom-bar" canvas-id="mychart-bar" ec="{{ bar }}"></ec-canvas>
  </view>
</view>
  • 然后在逻辑页面引入
  1. 引入echart、以及封装好的option 文件
// barChange.js
import * as echarts from '../../conn/ec-canvas/echarts';
var getOneSeriesOption= require("../../conn/pageEchart/oneSeriesOption.js");
  1. 初始化数据，这里需要注意，这里动态更新echart，使用了懒加载。也就是在 ec属性中定义的对象是{lazyLoad: true}:
// barChange.js
...
Page({
  data: {
    bar: {
      lazyLoad: true // 延迟加载
    }
  },
  ...
})
  1. 在页面加载的时候，初始化数据，这里主要分为两部分，一部分是拿到数据，另一部分是初始化echart视图。

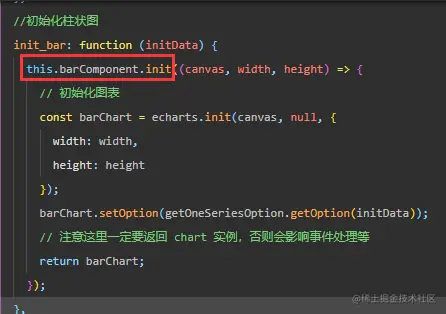

a. 先封装初始化echart视图函数init_bar，这里需要先获取到视图层的echart元素：this.barComponent = this.selectComponent("#mychart-dom-bar");, 然后使用this.barComponent.init函数对echarts初始化，再使用setOption函数设置option。这样整个echart渲染的函数就写好了：

// barChange.js
...
Page({
  ...
  //初始化柱状图
  init_bar: function (initData) {
    this.barComponent.init((canvas, width, height) => {
      // 初始化图表
      const barChart = echarts.init(canvas, null, {
        width: width,
        height: height
      });
      barChart.setOption(getOneSeriesOption.getOption(initData));
      // 注意这里一定要返回 chart 实例，否则会影响事件处理等
      return barChart;
    });
  },
})

b. 另外，为了方便后面切换数据也将数据变化单独写到一个方法selData里，在数据都准备好之后，传给init_bar即可：

// barChange.js
...
Page({
  data: {
    showIdx: 0,
    bar: {
      lazyLoad: true // 延迟加载
    },
    initData:{}
  },
  selData:function(){
    let data = {
      sType: 'bar',
      xData: [1,2, 3, 4, 5, 6, 7,8,9,10,11,12],
      xName: '月',
      yData: [88,152,163,168,176,133,110,105,88,89,102,115],
      yName:  "单位：立方米"
    }
    this.setData({
      initData:data
    })
    this.barComponent = this.selectComponent("#mychart-dom-bar");
    this.init_bar(this.data.initData);
  },
})

c. 最后在页面加载的时候，直接调用selData就行了：

// barChange.js
Page({
  ...
  onLoad: function (options) {
    this.selData()
  },
})

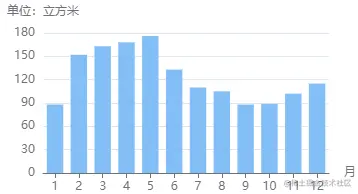

这样，柱状图就在页面渲染完成了


到这里，就只是对静态echart做了懒加载，还是不能动态改变数据。

切换按钮实现动态改变echart

  • 在页面上方添加两个按钮，点击按钮的时候传入index参数用来区分点击的是哪个按钮，然后切换数据：
<!--barChange.wxml-->
...
  <view class="box">
    <button type="primary" plain="true" class="minBtn" bindtap="changeChart" data-index="0">柱状图</button>
    <button type="primary" plain="true" class="minBtn"  bindtap="changeChart" data-index="1">曲线图</button>
  </view>
...
  • 根据点击不同的按钮，将点击时的参数index赋值给事先定义好的变量showIdx，改写一下之前获取数据的函数，在点击事件中调用该函数就实现了echart的动态变化：
// barChange.js
Page({
  ...
  // 点击按钮切换echart
  changeChart:function(e){
    this.data.showIdx = e.target.dataset.index;
    // this.data.showIdx = e.detail.index;
    this.setData({
      showIdx:this.data.showIdx
    })
    this.selData();
  },
  // 根据不同的按钮展示不同的echart图
  selData:function(){
    if(this.data.showIdx == 0){
      data = {
        sType: 'bar',
        xData: [1,2, 3, 4, 5, 6, 7,8,9,10,11,12],
        xName: '月',
        yData: [88,152,163,168,176,133,110,105,88,89,102,115],
        yName:  "单位：立方米"
      }
    }else{
      data = {
        sType:'line',
        xData: ['1/9','2/9','3/9','4/9','5/9','6/9','7/9'],
        xName: '日',
        yData: [3.7,3.5,2.9,3.2,3.3,2.8,3.5],
        yName: "单位：立方米"
      }
    }
    this.setData({
      initData:data
    })
    this.barComponent = this.selectComponent("#mychart-dom-bar");
    this.init_bar(this.data.initData);
  }
  ...
})

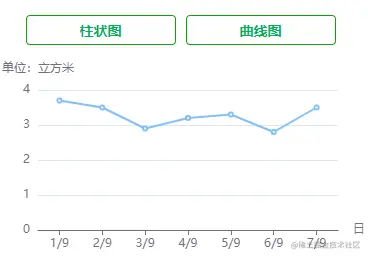

点击曲线图按钮：


点击柱状图按钮：


这样就实现了echart动态改变功能。

思考

在上述实现echart动态变化过程中，主要使用了懒加载。 其实可以看到在根据点击不同的按钮展示不同的echart图的时候，最后还是使用了init_bar函数，这个函数的重点在于对echart视图层元素的初始化函数也就是this.barComponent.init，这是不是类似vue框架中使用echart更新完数据之后需要使用refreshOption更新一下echart图层呢？


根据这个猜测，我对之前未能成功切换数据源的页面进行了改造，在数据改变之后再次调用echart的init函数, d当然这里不能直接调用一开始写好的initChart, 因为initChart是在页面初始化数据的时候直接挂载到ec对象上的，能够直接挂在到echart对应的实例上进行渲染。而这里，我们需要通过小程序的this.selectComponent先获取到echart组件的实例对象，再对该实例渲染echart图：

// pages/bar/bar.js
Page({
  data: {
    bar:{
      onInit: initChart
    }
  },
  changeData: function(){
    barOneData = {
      xData: [1,2, 3, 4, 5, 6, 7,8,9,10,11,12],
      sData: [105, 111, 115, 126, 143, 201, 165,167,152,102,,]
    }
    barOneOption.series[0].data = barOneData.sData;
    barOneOption.xAxis.data = barOneData.xData;
    console.log(barOneData,barOneOption);
    this.barComponent = this.selectComponent("#mychart-dom-bar");
    this.barComponent.init((canvas, width, height) => {
      const barChart = echarts.init(canvas, null, {
        width: width,
        height: height
      });
      barChart.setOption(barOneOption);
      return barChart;
    });
  },
  ...
})

这样，点击切换数据按钮，惊奇的发现echart图的数据发生了改变


总结： echart图动态改变数据的关键是再改变数据之后，使用echart的init方法重新渲染echart视图。对于以上两种方法我感觉都是可行的，需要使用懒加载的时候使用懒加载的例子，对于不需要懒加载的时候直接之后后者会方便很多。
