目标

在材质编辑器的节点中，有的节点可以双击点开，并呈现出内部的节点：

他们是材质函数（MaterialFunction），每一种对应了一个资源。

而有的节点无法打开：

他们每一种都对应了一个 C++ 类：UMaterialExpression 。（可在 \Engine\Source\Runtime\Engine\Classes\Materials 路径下找到大量其子类的定义，在 \Engine\Source\Runtime\Engine\Private\Materials\MaterialExpressions.cpp 中找到实现）

本篇的目标是：

简单观察 UMaterialExpression 类的最重要内容

尝试创建一个 UMaterialExpression 的子类，即扩展一个 UE4 材质节点。在本篇中，我创建的是一个可以接受多个（可变化数目）引脚的 Add 节点。

讨论：何时需要用 C++ 扩展一个 UE4 材质节点

要想自定义节点逻辑，其实可以使用材质函数，或者 Custom 节点。如果选择用 C++ 扩展材质节点，实际上是相对更费时费力的。

目前我实际上也没有遇到太多必须用 C++ 扩展材质节点的情况。我目前能想象到的需要的情况是：

对输入有特殊要求的，比如输入的引脚数目是变化的，正如本篇试图创建的节点。

对一个已有的 C++ 节点的逻辑进行修改。这个节点由于是 C++ 的，所以想修改它也只能从 C++ 入手。

UMaterialExpression

class ENGINE_API UMaterialExpression : public UObject

我想，它最重要的接口要属 Compile 了，（注释中 “Abs expression” 的 Abs 可能有误。。。）

/**
 * Create the new shader code chunk needed for the Abs expression
 *
 * @param	Compiler - UMaterial compiler that knows how to handle this expression.
 * @return	Index to the new FMaterialCompiler::CodeChunk entry for this expression
 */
virtual int32 Compile(class FMaterialCompiler* Compiler, int32 OutputIndex) { return INDEX_NONE; }

在这个接口中，shader 代码被拼接，例如对于 Add 表达式：

int32 UMaterialExpressionAdd::Compile(class FMaterialCompiler* Compiler, int32 OutputIndex)
{
	// if the input is hooked up, use it, otherwise use the internal constant
	int32 Arg1 = A.GetTracedInput().Expression ? A.Compile(Compiler) : Compiler->Constant(ConstA);
	// if the input is hooked up, use it, otherwise use the internal constant
	int32 Arg2 = B.GetTracedInput().Expression ? B.Compile(Compiler) : Compiler->Constant(ConstB);

	return Compiler->Add(Arg1, Arg2);
}

也就是说：

C++ 代码中并不写 shader 计算的逻辑，而是写 shader 代码拼写的逻辑。而实际的拼写，则由 FMaterialCompiler 完成

FMaterialCompiler 两个子类：

实际发挥作用的是 FHLSLMaterialTranslator 。

例如对于 Add：

virtual int32 Add(int32 A,int32 B) override
{
	if(A == INDEX_NONE || B == INDEX_NONE)
	{
		return INDEX_NONE;
	}

	const uint64 Hash = CityHash128to64({ GetParameterHash(A), GetParameterHash(B) });
	if(GetParameterUniformExpression(A) && GetParameterUniformExpression(B))
	{
		return AddUniformExpressionWithHash(Hash, new FMaterialUniformExpressionFoldedMath(GetParameterUniformExpression(A),GetParameterUniformExpression(B),FMO_Add),GetArithmeticResultType(A,B),TEXT("(%s + %s)"),*GetParameterCode(A),*GetParameterCode(B));
	}
	else
	{
		return AddCodeChunkWithHash(Hash, GetArithmeticResultType(A,B),TEXT("(%s + %s)"),*GetParameterCode(A),*GetParameterCode(B));
	}
}

扩展一个 UE4 材质节点

我选择将扩展的 UE4 节点放到插件中

0. 创建插件

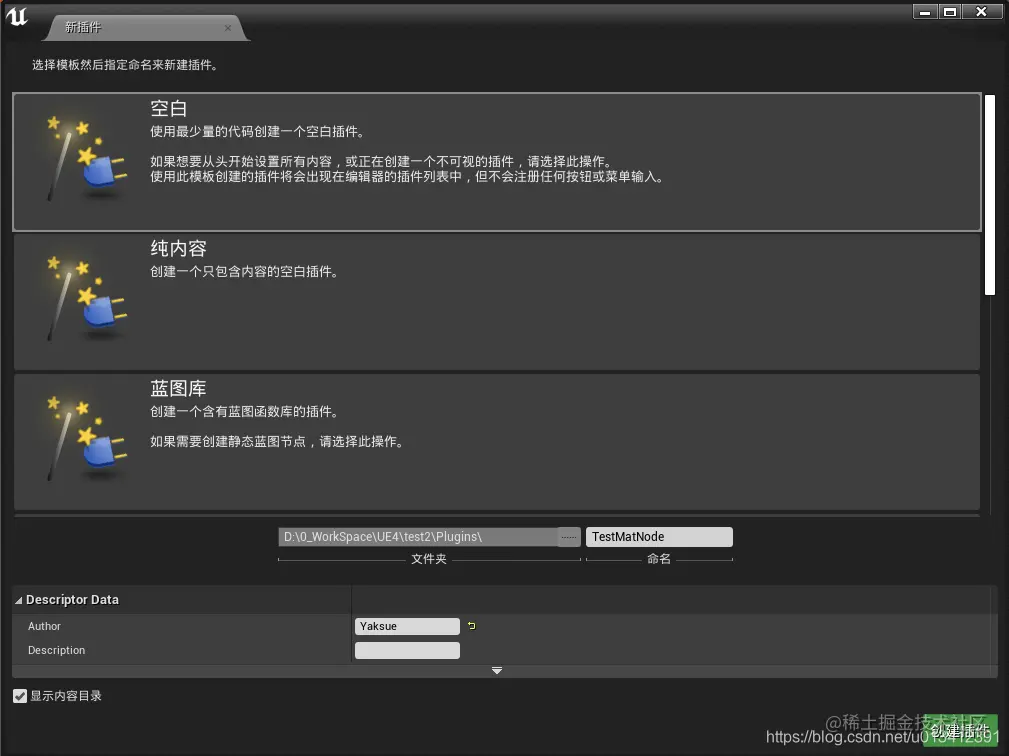

以空白为模板创建插件

1. 创建一个新的 UMaterialExpression 子类（从 Add 节点拷贝）

为了从一个方便的起点开始编辑，我选择拷贝 Add 这个节点的代码，然后改名。拷贝后并改名的结果：

MaterialExpressionYaksueTest.h：

#pragma once

#include "CoreMinimal.h"
#include "UObject/ObjectMacros.h"
#include "MaterialExpressionIO.h"
#include "Materials/MaterialExpression.h"
#include "MaterialExpressionYaksueTest.generated.h"

UCLASS(MinimalAPI)
class UMaterialExpressionYaksueTest : public UMaterialExpression
{
	GENERATED_UCLASS_BODY()

	UPROPERTY(meta = (RequiredInput = "false", ToolTip = "Defaults to 'ConstA' if not specified"))
	FExpressionInput A;

	UPROPERTY(meta = (RequiredInput = "false", ToolTip = "Defaults to 'ConstB' if not specified"))
	FExpressionInput B;

	/** only used if A is not hooked up */
	UPROPERTY(EditAnywhere, Category=MaterialExpressionYaksueTest, meta=(OverridingInputProperty = "A"))
	float ConstA;

	/** only used if B is not hooked up */
	UPROPERTY(EditAnywhere, Category=MaterialExpressionYaksueTest, meta=(OverridingInputProperty = "B"))
	float ConstB;


	//~ Begin UMaterialExpression Interface
#if WITH_EDITOR
	virtual int32 Compile(class FMaterialCompiler* Compiler, int32 OutputIndex) override;
	virtual void GetCaption(TArray<FString>& OutCaptions) const override;
	virtual FText GetKeywords() const override {return FText::FromString(TEXT("+"));}
#endif // WITH_EDITOR
	//~ End UMaterialExpression Interface

};

MaterialExpressionYaksueTest.cpp：

#include "MaterialExpressionYaksueTest.h"

#include "MaterialCompiler.h"

#if WITH_EDITOR
int32 UMaterialExpressionYaksueTest::Compile(class FMaterialCompiler* Compiler, int32 OutputIndex)
{
	// if the input is hooked up, use it, otherwise use the internal constant
	int32 Arg1 = A.GetTracedInput().Expression ? A.Compile(Compiler) : Compiler->Constant(ConstA);
	// if the input is hooked up, use it, otherwise use the internal constant
	int32 Arg2 = B.GetTracedInput().Expression ? B.Compile(Compiler) : Compiler->Constant(ConstB);

	return Compiler->Add(Arg1, Arg2);
}


void UMaterialExpressionYaksueTest::GetCaption(TArray<FString>& OutCaptions) const
{
	FString ret = TEXT("YaksueTest");

	FExpressionInput ATraced = A.GetTracedInput();
	FExpressionInput BTraced = B.GetTracedInput();
	if (!ATraced.Expression || !BTraced.Expression)
	{
		ret += TEXT("(");
		ret += ATraced.Expression ? TEXT(",") : FString::Printf(TEXT("%.4g,"), ConstA);
		ret += BTraced.Expression ? TEXT(")") : FString::Printf(TEXT("%.4g)"), ConstB);
	}

	OutCaptions.Add(ret);
}
#endif // WITH_EDITOR

UMaterialExpressionYaksueTest::UMaterialExpressionYaksueTest(const FObjectInitializer& ObjectInitializer)
	: Super(ObjectInitializer)
{
	ConstA = 0.0f;
	ConstB = 1.0f;
}

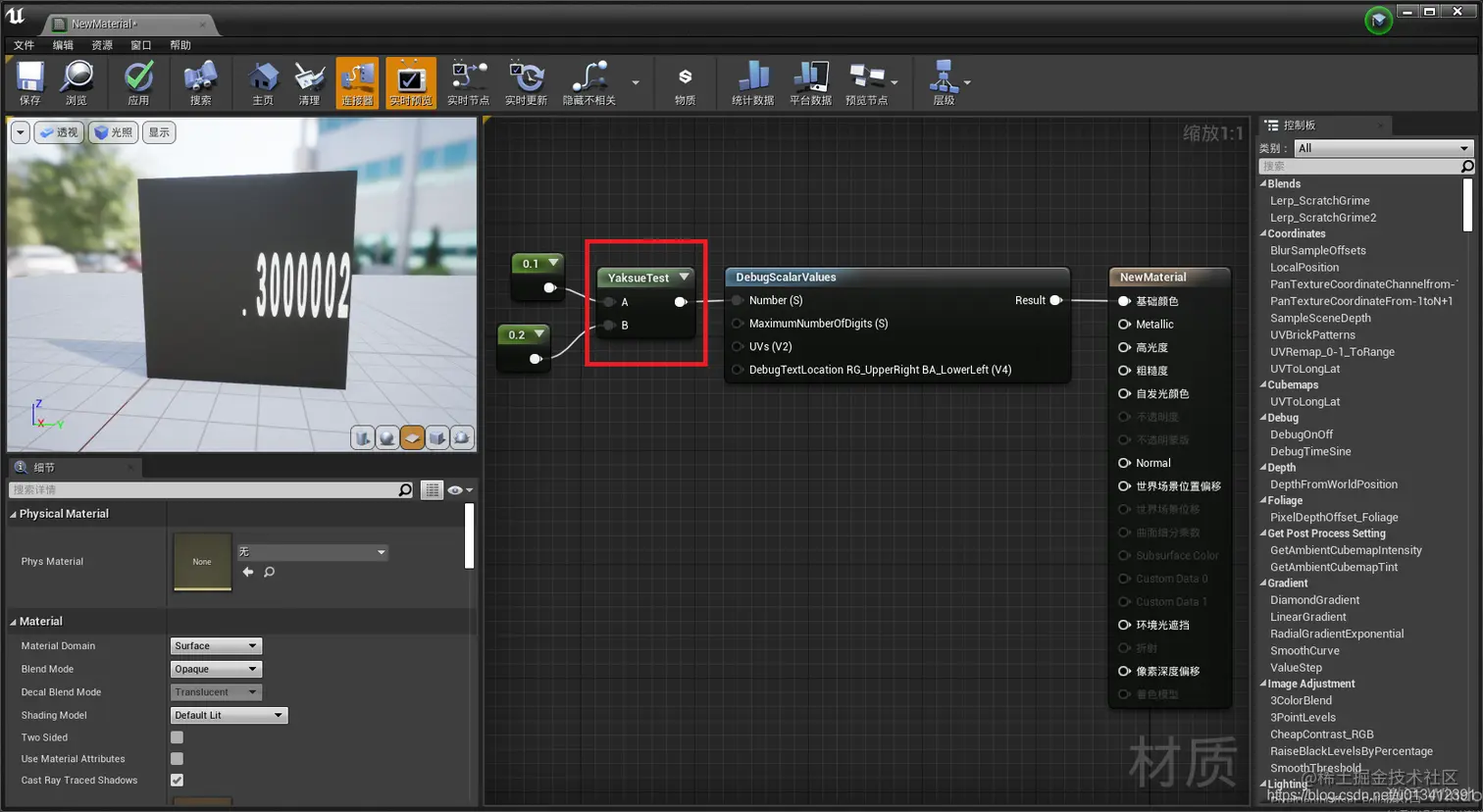

编译代码后，便可以在材质编辑器内看到一个新的名为 “YaksueTest” 的节点，目前它的功能和 Add 节点一样：（注意我使用了 “DebugScalarValues” 节点来输出数字）

2. 改变输入的方式，使其可以接收可变的输入

ValueCount 代表输入的数目：

UPROPERTY(EditAnywhere, Category=MaterialExpressionYaksueTest)
int ValueCount;

AddingValues 容纳所有的输入

UPROPERTY()
TArray<FExpressionInput> AddingValues;

不需要在 UPROPERTY 宏内指定 AddingValues 可编辑，因为节点的输入通过重载 GetInputs() 函数来指定：

// 重载此函数，根据 ValueCount 来决定输入的个数
virtual const TArray<FExpressionInput*> GetInputs() override;

const TArray<FExpressionInput*> UMaterialExpressionYaksueTest::GetInputs()
{
	// 设定列表长度
	AddingValues.SetNum(ValueCount);

	// 加入所有的输入：
	TArray<FExpressionInput*> Result;
	for (int32 i = 0; i < AddingValues.Num(); i++)
		Result.Add(&AddingValues[i]);

	return Result;
}

而当输入引脚数目发生变化后需要刷新一下节点的 UI ，所以需要重载 PostEditChangeProperty 函数：（参考了 UMaterialExpressionLandscapeLayerBlend::PostEditChangeProperty）

// 在 ValueCount 变化时需要刷新节点的引脚 UI
virtual void PostEditChangeProperty(FPropertyChangedEvent& PropertyChangedEvent) override;

void UMaterialExpressionYaksueTest::PostEditChangeProperty(FPropertyChangedEvent& PropertyChangedEvent)
{
	Super::PostEditChangeProperty(PropertyChangedEvent);

	// 刷新节点的引脚 UI
	if (UMaterialGraphNode* MatGraphNode = Cast<UMaterialGraphNode>(GraphNode))
		MatGraphNode->RecreateAndLinkNode();
}

（由于使用了节点界面的功能，所以 PrivateDependencyModuleNames 需要加入"UnrealEd"）

而 Compile 函数，则累加所有的输入：

int32 UMaterialExpressionYaksueTest::Compile(class FMaterialCompiler* Compiler, int32 OutputIndex)
{
	// 如果没有任何输入，则直接返回一个常量：0
	if (AddingValues.Num() == 0)
		return Compiler->Constant(0);

	// 当前表达式：
	int32 Current = AddingValues[0].Compile(Compiler);
	// 累加之后的所有表达式
	for (int i = 1; i < AddingValues.Num(); i++)
		Current = Compiler->Add(Current, AddingValues[i].Compile(Compiler));

	// 返回最后的表达式
	return Current;
}

效果

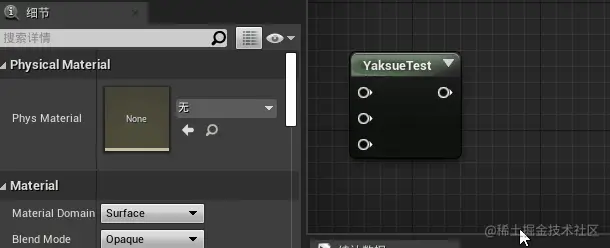

首先，输入的数目可以变化：

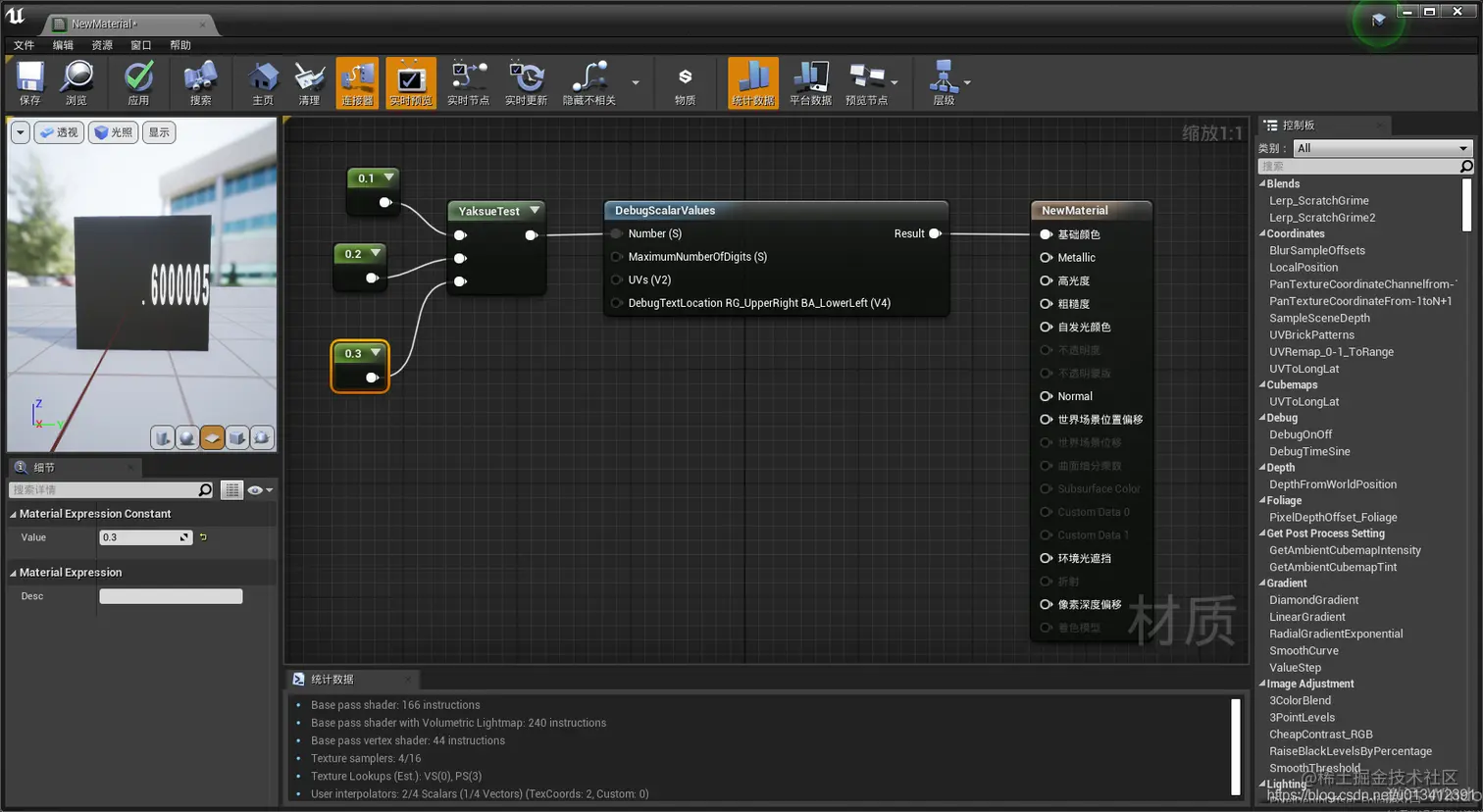

累加的效果也正确：

最终代码

#pragma once

#include "CoreMinimal.h"
#include "UObject/ObjectMacros.h"
#include "MaterialExpressionIO.h"
#include "Materials/MaterialExpression.h"
#include "MaterialExpressionYaksueTest.generated.h"

UCLASS(MinimalAPI)
class UMaterialExpressionYaksueTest : public UMaterialExpression
{
	GENERATED_UCLASS_BODY()

	//输入的数目：
	UPROPERTY(EditAnywhere, Category=MaterialExpressionYaksueTest)
	int ValueCount;

	//输入引脚的列表
	UPROPERTY()
	TArray<FExpressionInput> AddingValues;

	//~ Begin UMaterialExpression Interface
#if WITH_EDITOR
	virtual int32 Compile(class FMaterialCompiler* Compiler, int32 OutputIndex) override;
	virtual void GetCaption(TArray<FString>& OutCaptions) const override;
	virtual FText GetKeywords() const override {return FText::FromString(TEXT("+"));}

	//重载此函数，根据 ValueCount 来决定输入的个数
	virtual const TArray<FExpressionInput*> GetInputs() override;

	//在 ValueCount 变化时需要刷新节点的引脚 UI
	virtual void PostEditChangeProperty(FPropertyChangedEvent& PropertyChangedEvent) override;

#endif // WITH_EDITOR
	//~ End UMaterialExpression Interface

};

#include "MaterialExpressionYaksueTest.h"

#include "MaterialCompiler.h"

#if WITH_EDITOR
#include "MaterialGraph/MaterialGraphNode.h"
#endif

#if WITH_EDITOR
int32 UMaterialExpressionYaksueTest::Compile(class FMaterialCompiler* Compiler, int32 OutputIndex)
{
	//如果没有任何输入，则直接返回一个常量：0
	if (AddingValues.Num() == 0)
		return Compiler->Constant(0);

	//当前表达式：
	int32 Current = AddingValues[0].Compile(Compiler);
	//累加之后的所有表达式
	for (int i = 1; i < AddingValues.Num(); i++)
		Current = Compiler->Add(Current, AddingValues[i].Compile(Compiler));

	//返回最后的表达式
	return Current;
}


void UMaterialExpressionYaksueTest::GetCaption(TArray<FString>& OutCaptions) const
{
	FString ret = TEXT("YaksueTest");

	OutCaptions.Add(ret);
}

const TArray<FExpressionInput*> UMaterialExpressionYaksueTest::GetInputs()
{
	//设定列表长度
	AddingValues.SetNum(ValueCount);

	//加入所有的输入：
	TArray<FExpressionInput*> Result;
	for (int32 i = 0; i < AddingValues.Num(); i++)
		Result.Add(&AddingValues[i]);

	return Result;
}

void UMaterialExpressionYaksueTest::PostEditChangeProperty(FPropertyChangedEvent& PropertyChangedEvent)
{
	Super::PostEditChangeProperty(PropertyChangedEvent);

	//刷新节点的引脚 UI
	if (UMaterialGraphNode* MatGraphNode = Cast<UMaterialGraphNode>(GraphNode))
		MatGraphNode->RecreateAndLinkNode();
}

#endif // WITH_EDITOR

UMaterialExpressionYaksueTest::UMaterialExpressionYaksueTest(const FObjectInitializer& ObjectInitializer)
	: Super(ObjectInitializer)
{
	ValueCount = 3;
}
