扩张卷积，也被称为Atrous卷积或带孔的卷积，首次由论文 "Semantic Image Segmentation with Deep Convolutional Nets and Fully Connected CRFs "曝光。扩张卷积背后的想法是 "膨胀 "内核，进而跳过一些点。我们可以从一般的公式和一些可视化中看到区别。

内容表。

扩张卷积的介绍
Tensorflow中的扩张卷积
扩张卷积的作用
扩张卷积。背景模块的结果
扩张卷积的复杂度分析
扩张卷积的用处

我们现在将深入研究扩张卷积。

扩张卷积的介绍

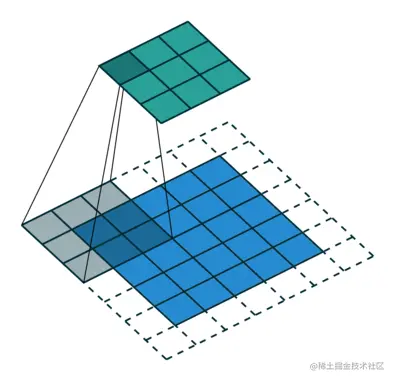

下面的卷积代表了标准的离散卷积。

discrete-convolution

我们看到，内核查找了输入的所有点。离散卷积的数学公式是。

dis

这代表稀释卷积。

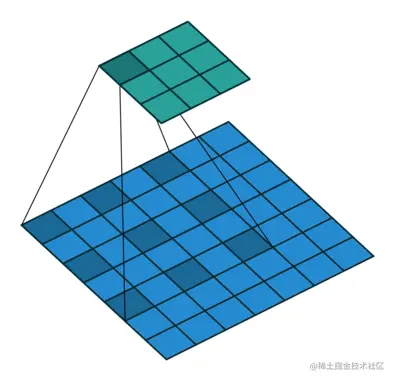

dilated-convolution

你可以清楚地看到，内核跳过了我们输入中的一些点。扩张卷积的数学公式是：。

dil

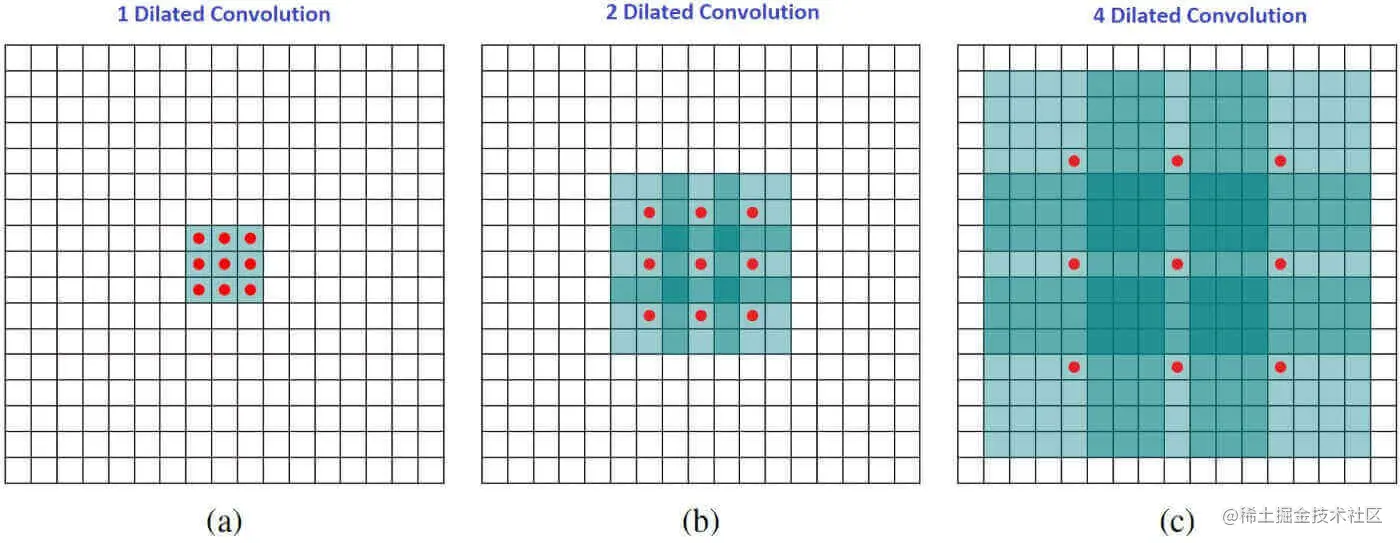

我们可以看到，求和与离散卷积不同。总和s+lt=p中的l告诉我们，我们将在卷积过程中跳过一些点。当l=1时，我们最终会得到正常的离散卷积。当l>1时，卷积是一个扩张的卷积。参数l被称为扩张率，它告诉我们要扩大内核的程度。当我们增加l的值时，内核元素之间有l-1的间隙。下面的图片向我们展示了三种不同的扩张卷积，其中l的值分别为1、2和3。

N-dilated-convolution

红点代表我们在卷积后得到的图像是3×3像素的。我们看到，所有三个扩张卷积的输出都有相同的尺寸，但模型所观察到的感受野却完全不同。感受区只是告诉我们红点能 "看穿 "多远。当l=1时，它是3×3，当l=2时是5×5，而当l=3时是7×7。感受野的增加意味着我们能够观察到更多的东西，而不需要任何额外的费用!

Tensorflow中的扩张卷积

Tensorflow有一个内置的函数用于扩张卷积（或反转卷积）。扩张卷积函数的语法是。

tf.nn.atrous_conv2d(
    value, filters, rate, padding, name=None
)

这将计算一个2-D的阿特拉斯卷积，有一个给定的4-D值和过滤张量。

速率参数定义了扩张率（l）。如果速率参数等于1，它将执行常规的2-D卷积。如果速率参数大于1，它就执行非线性卷积，在高度和宽度维度上每隔速率像素对输入值进行采样。

如果我们用一组上采样的滤波器对输入值进行卷积，通过在高度和宽度维度上的两个连续的滤波器值之间插入速率-1的零来产生，那么扩张卷积是类似的。

当它们相互堆叠在一起时，卷积的效率最高。一系列具有相同速率参数、"SAME "填充和奇数高度/宽度的滤波器的atrous_conv2d操作。

    net = atrous_conv2d(net, filters1, rate, padding="SAME")
    net = atrous_conv2d(net, filters2, rate, padding="SAME")
    ...
    net = atrous_conv2d(net, filtersK, rate, padding="SAME")

在计算和内存方面，可以等效地更便宜地执行。

    pad = ...  # padding so that the input dims are multiples of rate
    net = space_to_batch(net, paddings=pad, block_size=rate)
    net = conv2d(net, filters1, strides=[1, 1, 1, 1], padding="SAME")
    net = conv2d(net, filters2, strides=[1, 1, 1, 1], padding="SAME")
    ...
    net = conv2d(net, filtersK, strides=[1, 1, 1, 1], padding="SAME")
    net = batch_to_space(net, crops=pad, block_size=rate)

因为每一对连续的space_to_batch和batch_to_space有相同的block_size。因此，只要它们各自的填充物和作物输入是相同的，它们就会相互抵消。

扩张卷积的作用

在论文 "Multi-scale context aggregation by dilated convolutions "中，作者建立了一个由多层扩张卷积组成的网络。他们在每一层都以指数形式增加扩张率l。结果，虽然参数的数量只随层数线性增长，但有效感受野却随层数呈指数级增长!

在本文中，我们制作了一个由7个层组成的上下文模块，这些层应用3 x 3的卷积，扩张率的值不同。

扩张率为1、1、2、4、8、16和1。最后的卷积是1×1的卷积，以确保通道的数量与输入的相同。这意味着输入和输出有相等数量的通道。

在表格的底部，我们可以看到两种不同类型的输出通道。基本和高级。基本语境模块在整个模块中只有一个通道（1C），而高级语境模块的通道数量从第一层的1C增加到倒数第二层（第七层）的32C。

扩张卷积。情境模块的结果

该模型在PASCAL VOC 2012数据集上进行了测试。VGG-16被作为前端模块使用。以下是该模型的设置。

VGG-16的最后两个池化层和步进层被完全删除，并插入了上下文模块（上文已讨论）。
中间特征图的填充也被移除。
对输入特征图的填充宽度为33。
使用了考虑输入和输出的通道数的权重初始化，而不是标准的随机初始化。

aaa

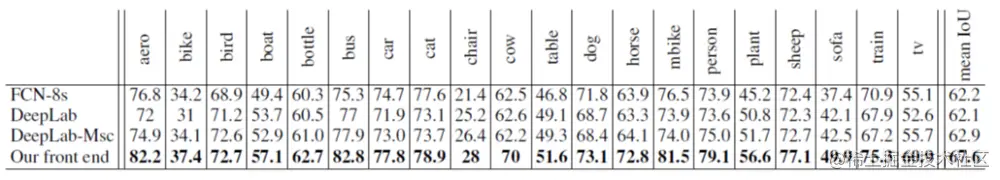

我们可以看到，扩张的卷积在测试集上的表现比之前的FCN-8s和DeepLabV1要好大约5%。此外，还观察到平均IoU（交集大于联盟）为67.6%。

扩张卷积的复杂性分析

对于任何扩张的卷积。

一个点积的时间复杂度为O(d)，即简单的d次乘法和d-1次加法。
由于我们执行了k个点积，这相当于O(k.d)
接下来，在层级上，我们在输入上应用我们的内核n - k + 1次。如果n>>k，这相当于O(n.k.d)
最后，如果我们假设有d个内核，我们的扩张卷积的最终时间复杂性将是O(n.k.d^2)。

扩张卷积的用处

以下是使用扩张卷积的优势。

由于扩张卷积在接收场的背景下支持指数扩展，所以不会有分辨率的损失。
扩张卷积使用 "l "作为扩张率的参数。当我们增加'l'的值时，它允许我们有一个更大的感受野，这真的很有帮助，因为我们能够查看更多的数据点，从而节省计算和内存成本。

虽然扩张卷积提供了一种廉价的方法来增加感受野，并有助于节省计算成本，但这种方法的主要缺点
是需要学习大量的额外参数。

通过OpenGenus的这篇文章，你一定对扩张卷积有了完整的了解。请欣赏。

阅读这些研究论文。

Liang-Chieh Chen, George Papandreou, Iasonas Kokkinos, Kevin Murphy和Alan L. Yuille的《利用深度卷积网和全连接CRF进行语义图像分割》。
Fisher Yu和Vladlen Koltun的 "扩张卷积的多尺度语境聚合"。
