HMI-30-【运动模式】仪表右侧模块开始编写
今天喝了点小茶水，来了点写代码的感觉，那么今天就尝试吧运动模式仪表右侧的模块写了，我的资源文件中，只有音乐，所以右侧模块还是先把框架搭好，仅实现音乐模块。
HMI-30-【运动模式】仪表右侧模块开始编写仪表右侧模块实现在Qt中建立右侧模块，并加入TabWidget新建一个音乐模块的QWidget显示歌曲名称和歌曲作者显示时间线目前进度第一阶段成果展示
关键字：
HMI、Music、音乐、tabWidget、Qt
仪表右侧模块实现
在PS中将整体音乐模块导出，我们需要看这个模块整个的大小。这个算是逆向的吧，正确的开发姿势应该是先出框图，在给美术来实现，大小其实早应该定好的。大家不想和我学。
在Qt中建立右侧模块，并加入TabWidget
如下图所示，在Qt新建一个widget，命名为MDS_Right。在里面放置一个TabWidget，这样我们的主框架就搭建完成了，在后面的开发中，每一个Tab对一个功能模块，例如我把第一个模块命名为tab_music比表示第一个模块就是音乐模块。后面可以在制作其他的模块，进行仪表丰富。
新建一个音乐模块的QWidget

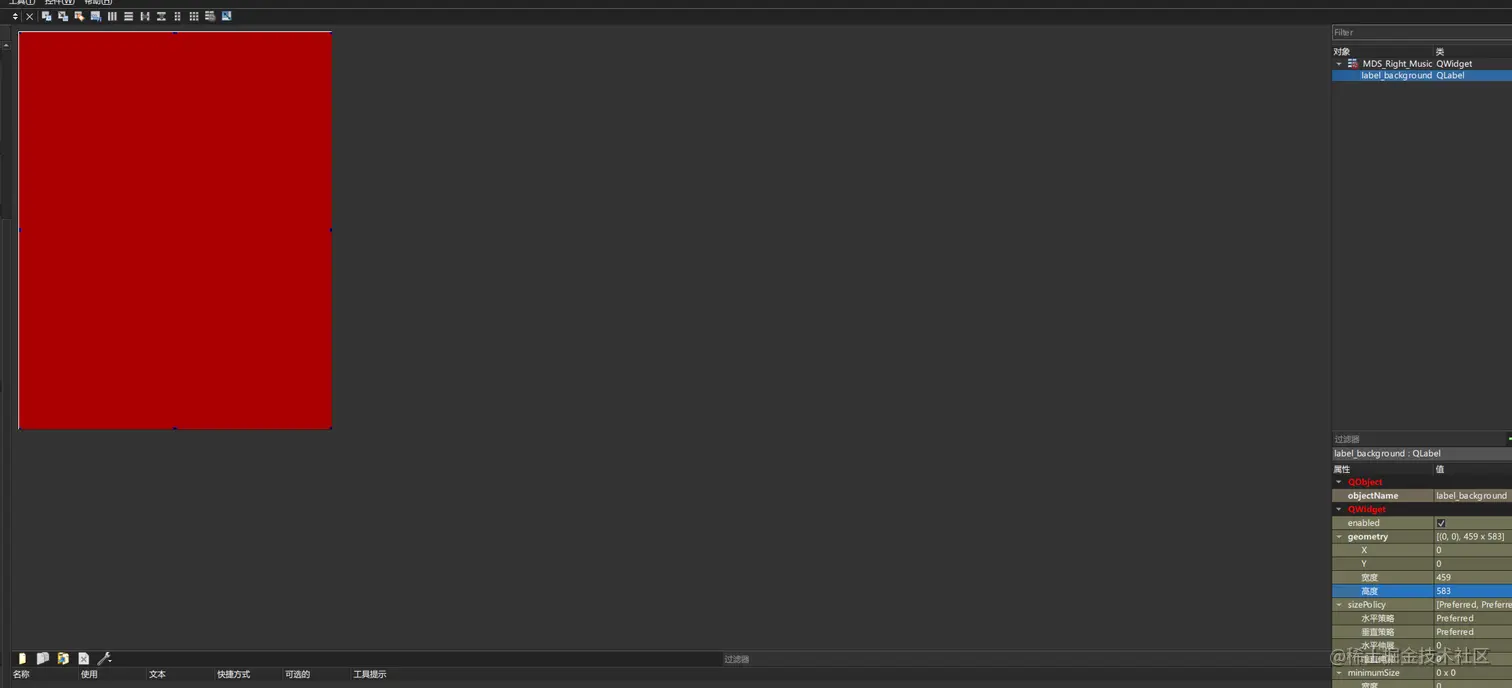

如下图所示，这我新建了一个名为MDS_Right_Music的Qwidget，里面暂时先放置了一个名为label_background的QLabel来当做背景。
大小尺寸来源于PS导出的音乐模块。

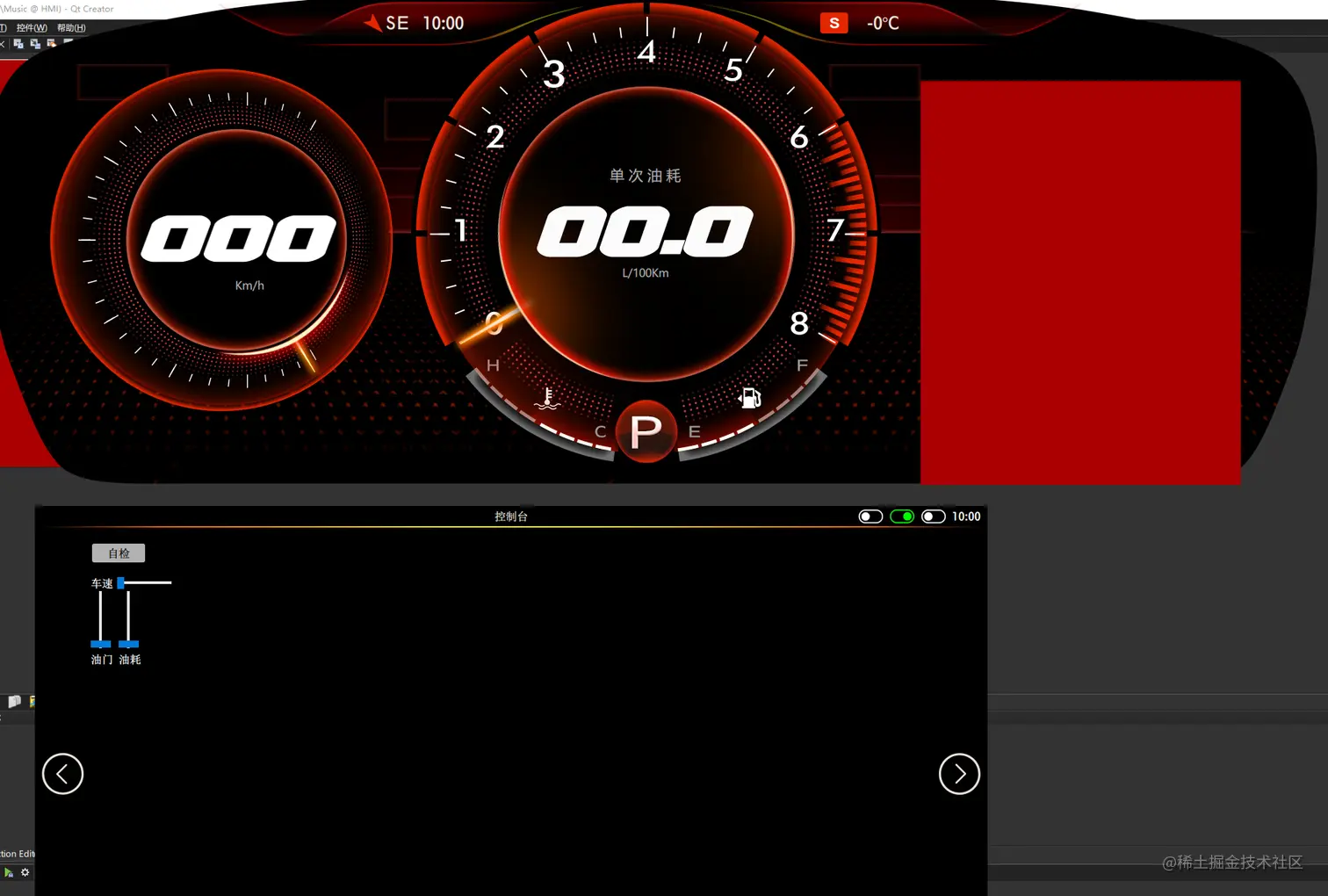

问题出现了，这个尺寸是不能用的，可以看下下面填充纯色后的样子，已经把我仪表面的信息栏给覆盖了。所以得稍微修正一下。
经过修正，最终，我们把这个右侧模块的尺寸定为460*516，如下图所示：

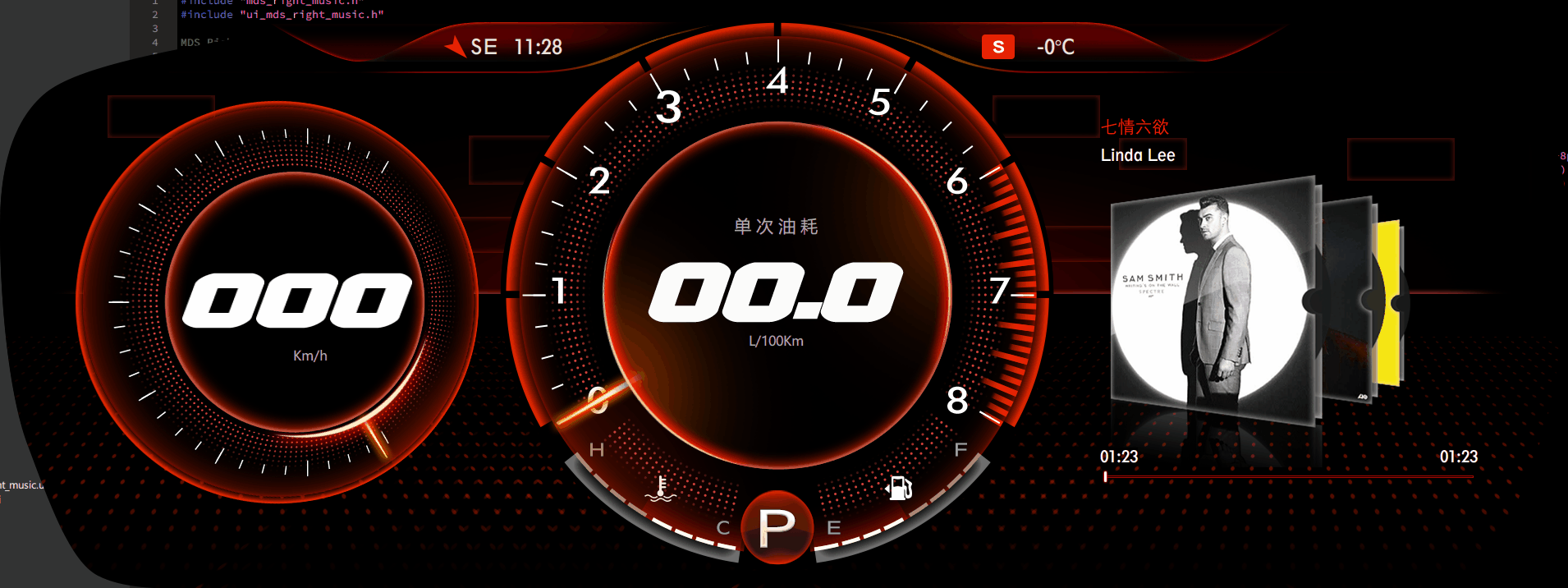

这样看着就比较和谐了，下面就是把我音乐模块的图片稍微裁剪一猜，放进去看一下效果。
显示歌曲名称和歌曲作者
这个简单了，就是两个QLabe，这里不展开了搞了。
显示时间线
这个其实就是slider，美化一下就可以，没有美化前如下：
下图是修改以后的：

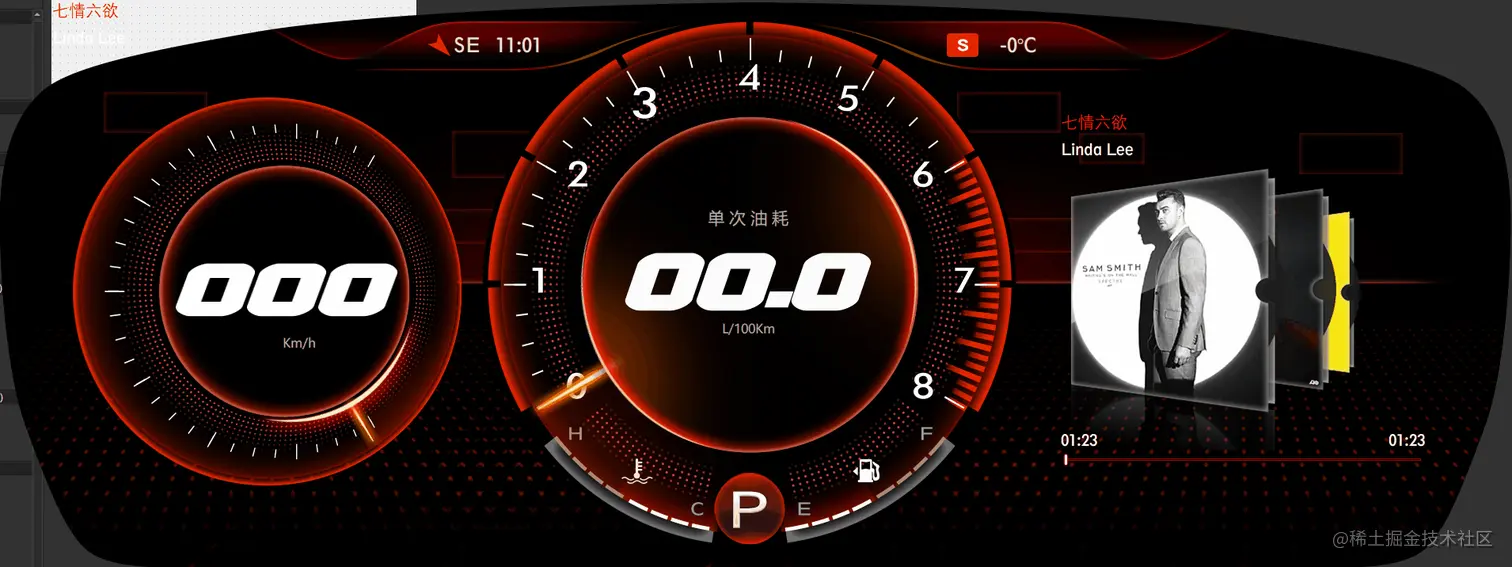

效果还是不怎么理想，在调整一下：
可以看到，已经播放的进度和未播放的进度是不一样了。暂时进度条就这样，最终样式表如下：
"QSlider{border-color: #AA0000;}"
"QSlider::groove:horizontal {border: 1px solid #AA0000;height: 1px;margin: 0px 0;left: 5px; right: 5px;}"
"QSlider::handle:horizontal {border: 0px ;border-image: url(:/Sport/Resources/MeterDisplay/Sport/MDSR/Music/sliderpointer.png);width: 7px; height: 16; margin: -8px -3px -8px -3px;}"
"QSlider::sub-page:horizontal{background: qlineargradient(spread:pad, x1:0, y1:1, x2:0, y2:0, stop:0 #AA0000, stop:0.25 #AA0000, stop:0.5 #AA0000, stop:1 #AA0000);}"
"QSlider::add-page:horizontal{background: qlineargradient(spread:pad, x1:0, y1:1, x2:0, y2:0, stop:0 #FF0000, stop:0.25 #FF0000, stop:0.5 #FF0000, stop:1 #FF0000);"
目前进度
后面还需要处理下图片，我们下篇见，目前运动模式进度如下：做饭去n_n。
第一阶段成果展示

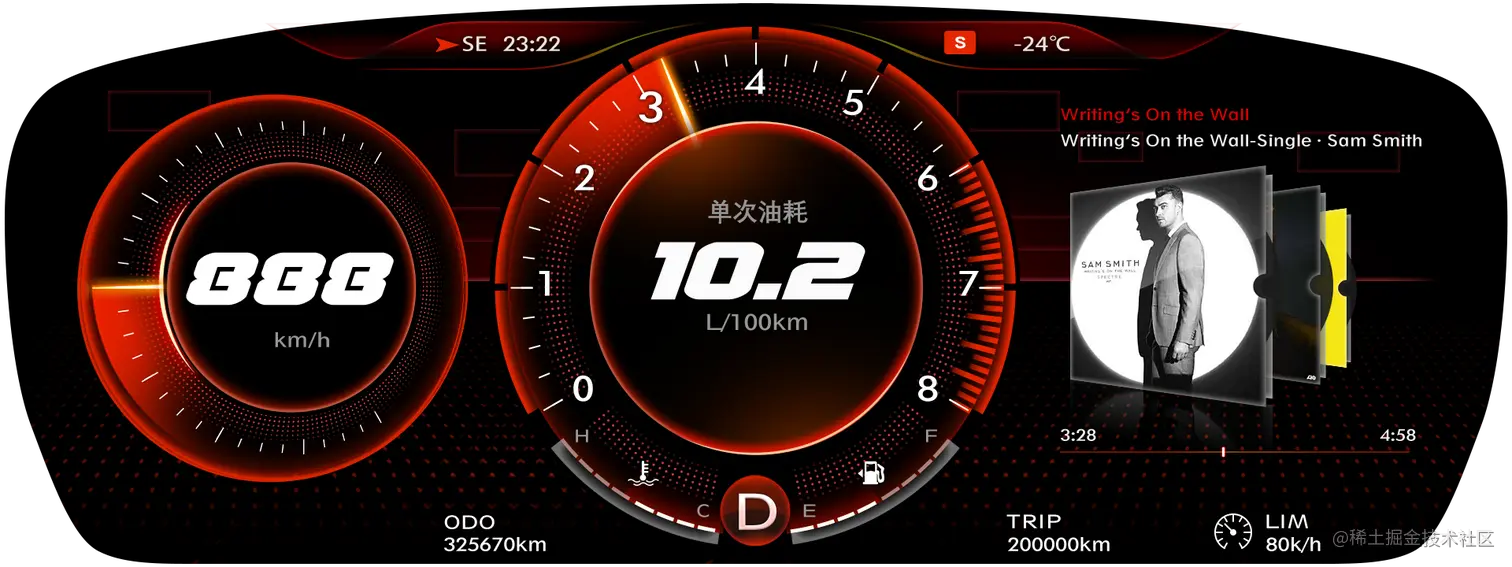

目前以完成HUD界面及接口开发，液晶仪表舒适模式开发。展示如下：
[video(video-ArCvRvBQ-1642664938100)(type-bilibili)(url-player.bilibili.com/player.html…img-blog.csdnimg.cn/img_convert…全网最帅Qt开发吉利汽车仪表)] B站链接：www.bilibili.com/video/BV1qJ…
说明：
本项目中所使借鉴原型来自：[吉利] 博瑞GE | 仪表HMI设计、吉利汽车HMI项目。
设计图的所有权和解释权都归吉利汽车所有。
本项目所有资源文件均有**打不死的小海**复刻制作。
本项目代码暂时不会开源，有需要的源码的可与我联系，左上角二维码加微信。
本项目仅限学习交流、禁止商业使用。
