iOS底层原理(37) - 界面优化

醉了码
885 阅读4分钟

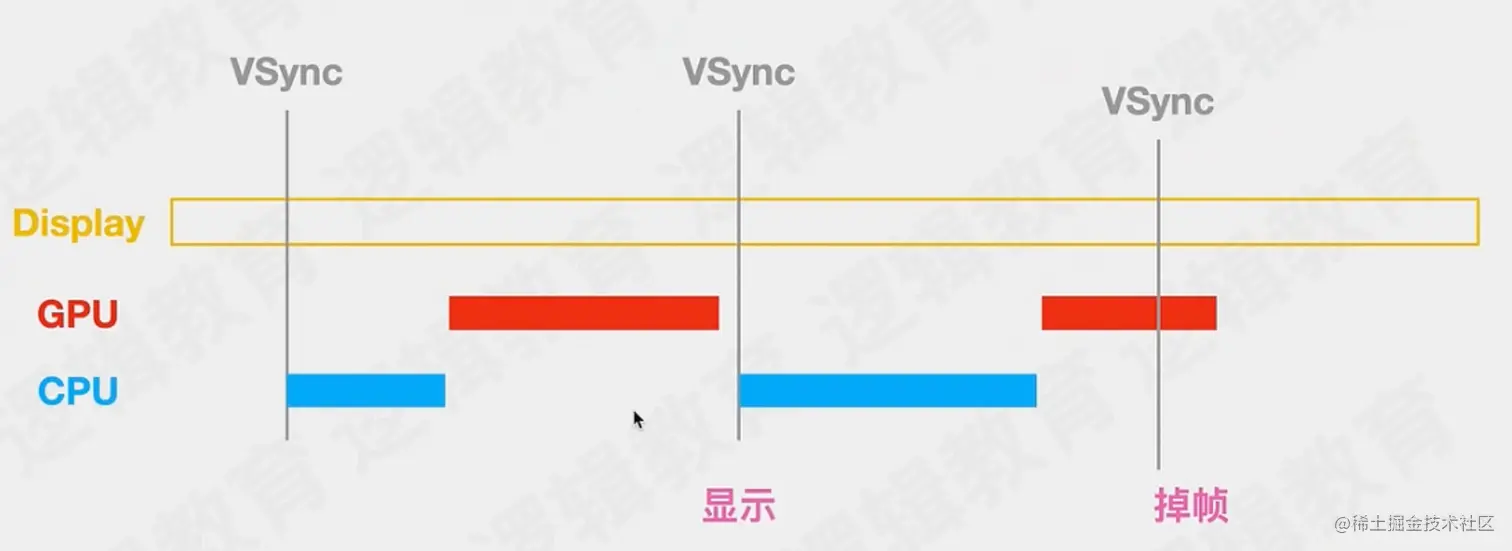

卡顿的原理

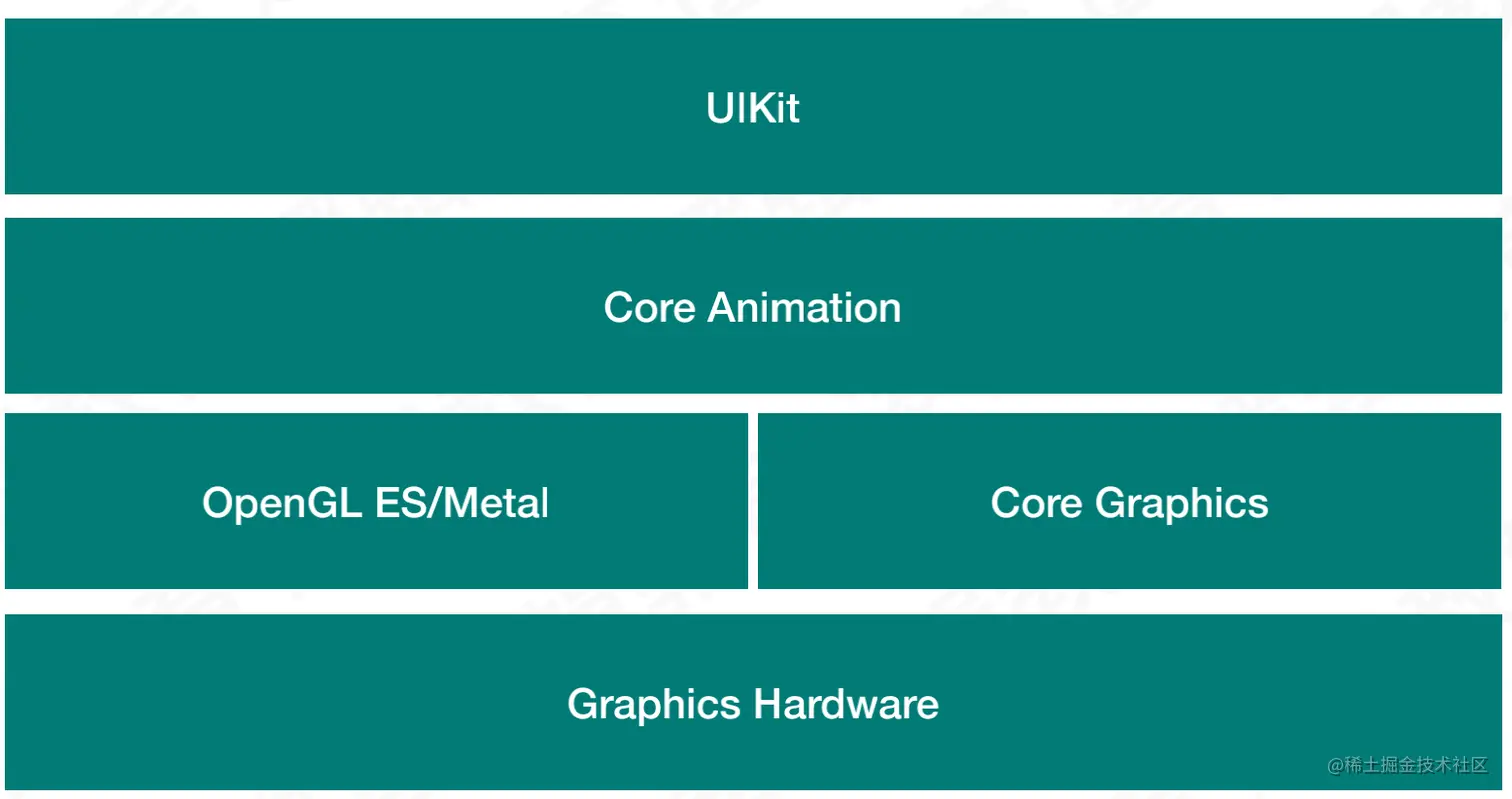

图形处理的框架结构

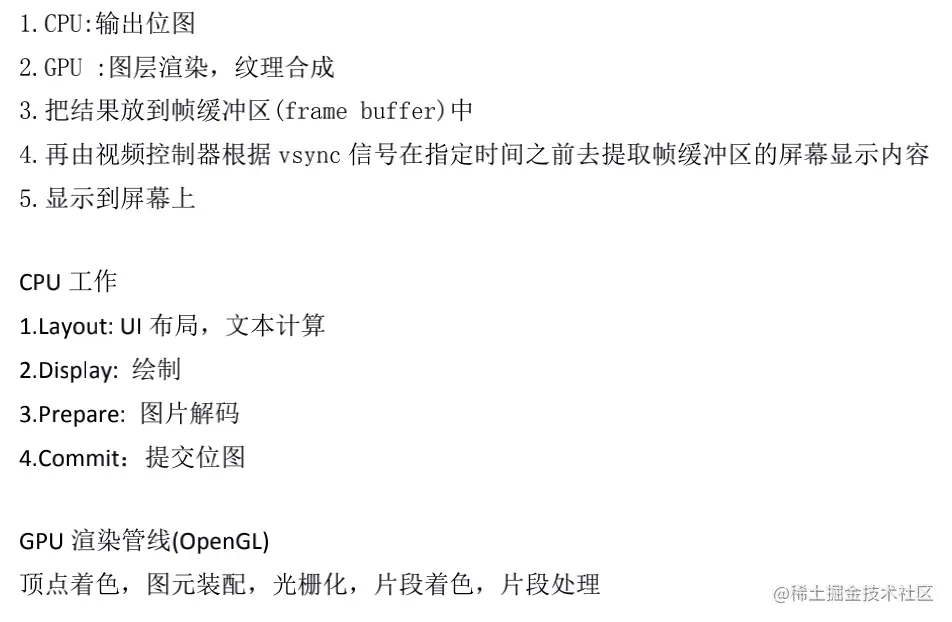

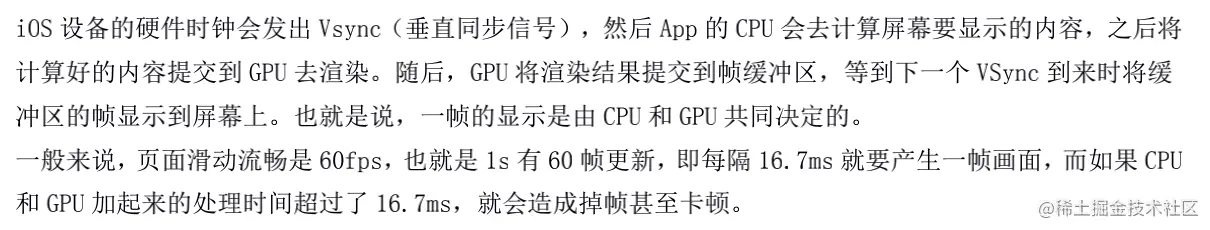

图形显示的原理





卡顿的检测

屏幕刷新率

FPS是图像领域中的定义，是指画面每秒传输帧数，通俗来讲就是指动画或视频的画面数。

1、CADisplayLink监测

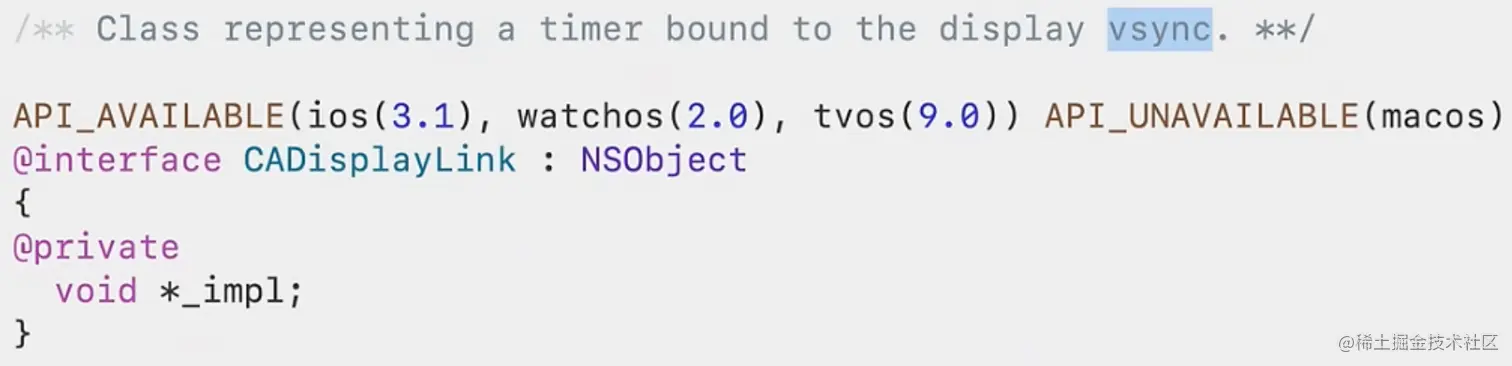

利用CADisplayLink监测垂直同步信号 image.png


//定义 CADisplayLink
_link = [CADisplayLink displayLinkWithTarget:[YYWeakProxy proxyWithTarget:self] selector:@selector(tick:)];
    [_link addToRunLoop:[NSRunLoop mainRunLoop] forMode:NSRunLoopCommonModes];


//vsync信号事件回调
- (void)tick:(CADisplayLink *)link {
    if (_lastTime == 0) {
        _lastTime = link.timestamp;
        return;
    }

    _count++;
    NSTimeInterval delta = link.timestamp - _lastTime;
    if (delta < 1) return;
    _lastTime = link.timestamp;
    float fps = _count / delta;
    _count = 0;
}

2、Runloop监测

原理如下：

给主线程的 runloop 添加 observer 事件，监听 runloop 的所有活动，利用信号量的机制，根据限定时间内，runloop的活动状态是否发生改变，来判断是否发生了卡顿。

/* Run Loop Observer Activities */
typedef CF_OPTIONS(CFOptionFlags, CFRunLoopActivity) {
    kCFRunLoopEntry = (1UL << 0),
    kCFRunLoopBeforeTimers = (1UL << 1),
    kCFRunLoopBeforeSources = (1UL << 2),
    kCFRunLoopBeforeWaiting = (1UL << 5),
    kCFRunLoopAfterWaiting = (1UL << 6),
    kCFRunLoopExit = (1UL << 7),
    kCFRunLoopAllActivities = 0x0FFFFFFFU
};



static void CallBack(CFRunLoopObserverRef observer, CFRunLoopActivity activity, void *info)
{
    LGBlockMonitor *monitor = (__bridge LGBlockMonitor *)info;
    monitor->activity = activity;
    // 发送信号
    dispatch_semaphore_t semaphore = monitor->_semaphore;
    dispatch_semaphore_signal(semaphore);
}

- (void)registerObserver{
    CFRunLoopObserverContext context = {0,(__bridge void*)self,NULL,NULL};
    //NSIntegerMax : 优先级最小
    CFRunLoopObserverRef observer = CFRunLoopObserverCreate(kCFAllocatorDefault,
                                                            kCFRunLoopAllActivities,
                                                            YES,
                                                            NSIntegerMax,
                                                            &CallBack,
                                                            &context);
    CFRunLoopAddObserver(CFRunLoopGetMain(), observer, kCFRunLoopCommonModes);
}

- (void)startMonitor{
    // 创建信号
    _semaphore = dispatch_semaphore_create(0);
    // 在子线程监控时长
    dispatch_async(dispatch_get_global_queue(0, 0), ^{
        while (YES)
        {
            // 超时时间是 1 秒，没有等到信号量，st 就不等于 0， RunLoop 所有的任务
            long st = dispatch_semaphore_wait(self->_semaphore, dispatch_time(DISPATCH_TIME_NOW, 1 * NSEC_PER_SEC));
            if (st != 0)
            {
                if (self->activity == kCFRunLoopBeforeSources || self->activity == kCFRunLoopAfterWaiting)
                {
                    if (++self->_timeoutCount < 2){
                        NSLog(@"timeoutCount==%lu",(unsigned long)self->_timeoutCount);
                        continue;
                    }
                    // 一秒左右的衡量尺度 很大可能性连续来 避免大规模打印!
                    NSLog(@"检测到超过两次连续卡顿");
                }
            }
            self->_timeoutCount = 0;
        }
    });
}

3、微信卡顿监测工具 Matrix

github上的地址：github.com/Tencent/mat…

该工具的原理也是利用对 runloop 的监听。但它不仅可以监测到卡顿，而且可以定位到卡顿的原因，报告堆栈信息等。

4、滴滴卡顿监测工具 DoraemonKit

github上的地址：github.com/didi/Doraem…

原理：开启一个子线程不断地Ping主线程，通过信号量控制来Ping主线程，判断主线程是否卡顿

滑动优化方案

CPU：

把以下操作放到子线程中：
1、对象创建、调整、销毁
2、预排版（布局计算、文本计算、缓存高度等）
3、预渲染（文本等异步绘制，图片解码等）

GPU：
纹理渲染，视图混合

预排版

布局计算、文本计算

以 TableView 为例，每次滑动屏幕的时候，cell内部控件Frame的计算，以及cell高度的计算等非常地频繁，如果布局非常复杂的话，那么大量的计算以及渲染会造成界面的卡顿。

缓存高度

将cell的内部控件的 Frame、Cell的高度提前计算出来，保存到 Model 中，这样就减少了非常多的计算量，卡顿的现象就会得到缓解。这个提前计算布局的方式就叫做预排版。

按需加载

监听tableview的滚动过程，当停止滚动的时候，开始加载，并且只加载可视范围内的cell。

预渲染

预渲染并不是GPU渲染，而是将渲染的部分前期准备工作交给CPU进行处理。

异步绘制

1、[self.layer.delegate displayLayer:]

2、代理负责生成对应的 bitmp

3、设置该 bitmap 作为该 layer.contents 属性的值。

预解码

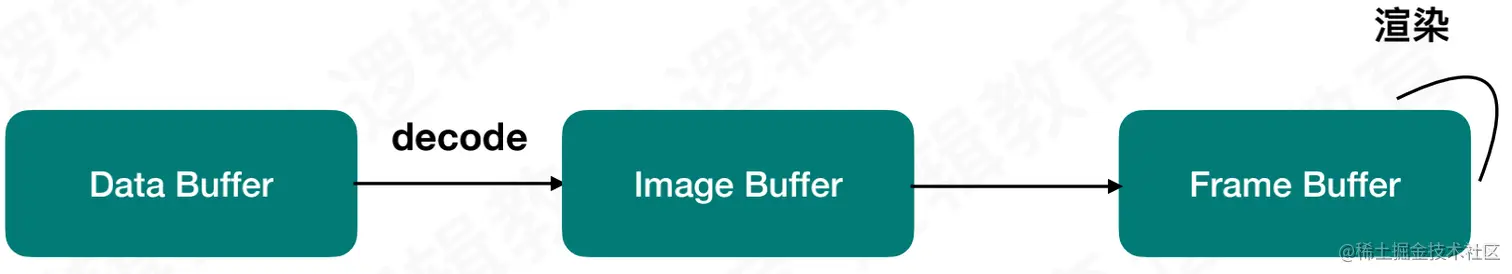

图片加载流程 image.png

由于decode是在主线程进行的，而decode的过程是非常耗时的，因此预先进行decode可以加快图片的加载过程。

异步渲染

UIView为CALayer提供内容，以及负责处理触摸等事件，参与响应链；

CALayer负责显示内容contents，图形渲染。

异步渲染就是将渲染过程放到子线程当中去做。

drawrect 调用堆栈


位图的生成

1、layout 构建视图

2、displayer 绘制

3、prepare （core animation）

4、commit to render server

异步渲染框架 Graver

Graver 是一款高效的 UI 渲染框架，它以更低的资源消耗来构建十分流畅的 UI 界面。Graver 独创性的采用了基于绘制的视觉元素分解方式来构建界面，得益于此，该框架能让 UI 渲染过程变得更加简单、灵活。

避免离屏渲染

在OpenGL中，GPU有2种渲染方式

  • On-Screen Rendering:当前屏幕渲染，在当前用于显示的屏幕缓冲区进行渲染操作；
  • Off-Screen Rendering: 离屏渲染，在当前屏幕缓冲区以外新开辟一个缓冲区进行渲染操作

离屏渲染消耗性能的原因

  • 需要创建新的缓冲区
  • 离屏渲染的整个过程，需要多次切换上下文环境，先是从当前屏幕切换到离屏，等离屏渲染结束以后，将离屏缓冲区的渲染结果显示到屏幕上，又需要将上下文环境从离屏切换到当前屏幕。

GPU离屏渲染何时会触发?

  • 1、圆角, 同时设置 layer.masksToBounds = YES、layer.cornerRadius > 0
  • 2、遮罩 ,layer.mask
  • 3、阴影， layer.shadowXXX,如果设置了 layer.shadowPath 就不会产生离屏渲染
  • 4、光栅化 ，layer.shouldRasterize = YES
检测离屏渲染和图层混合

打开模拟器，菜单选中debug，显示如下：


  • 这里面的 Color Off-screen Rendered 选中，那么产生离屏渲染的图层会高亮变成黄色。

  • 这里的 Color Blended Layers 选中，那么红色区域表示图层发生了混合

光栅化

光栅化是将几何数据经过一系列变换后最终转换为像素，从而呈现在显示设备上的过程，光栅化的本质是坐标变换、几何离散化。

我们使用UITableview和UICollectionView时，经常会遇到各个 Cell 的样式是一样的，这时候我们可以使用这个属性提高性能：

cell.layer.shouldRaasterize=YES;
cell.layer.rasterizationScale=[[UIScreen mainScreen] scale];
