思科模拟器：三层交换机划分vlan实现不同交换机下的主机通讯

三层交换机分配vlan端口，实现主机在不同vlan通讯

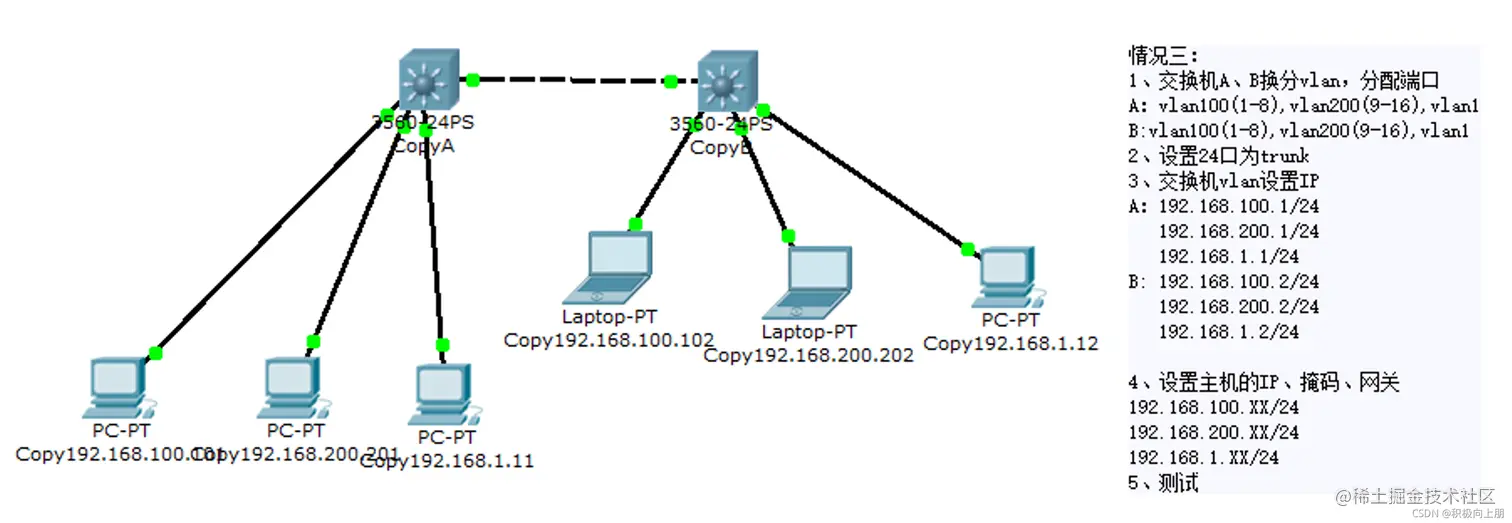

实现内容预览：

结论：

	设置网关后的主机可以在不同vlan下通讯

实验知识储备：

创建vlan：

	例如创建vlan 100和vlan 200
	Switch(config)#vlan 100
	Switch(config-vlan)#exit
	Switch(config)#vlan 200
	Switch(config-vlan)#exit

划分端口：

	例如把1-5端口划分vlan 100
	Switch(config)#inter range fa 0/1-5
	Switch(config-if)#switchport access vlan 100

设置trunk口：

例如将22端口设置为trunk口
Switch(config-vlan)#vlan 100
Switch(config-if)#int f0/22
Switch(config-if)#switchport mode trunk

查看vlan端口：

	Switch#show vlan

给划分的vlan设置IP地址：

	Switch#configure terminal
	Switch(config)#interface vlan 100
	Switch(config-if)#ip address 192.168.100.1 255.255.255.0
	Switch(config-if)#no shutdown
	Switch(config-if)#exit

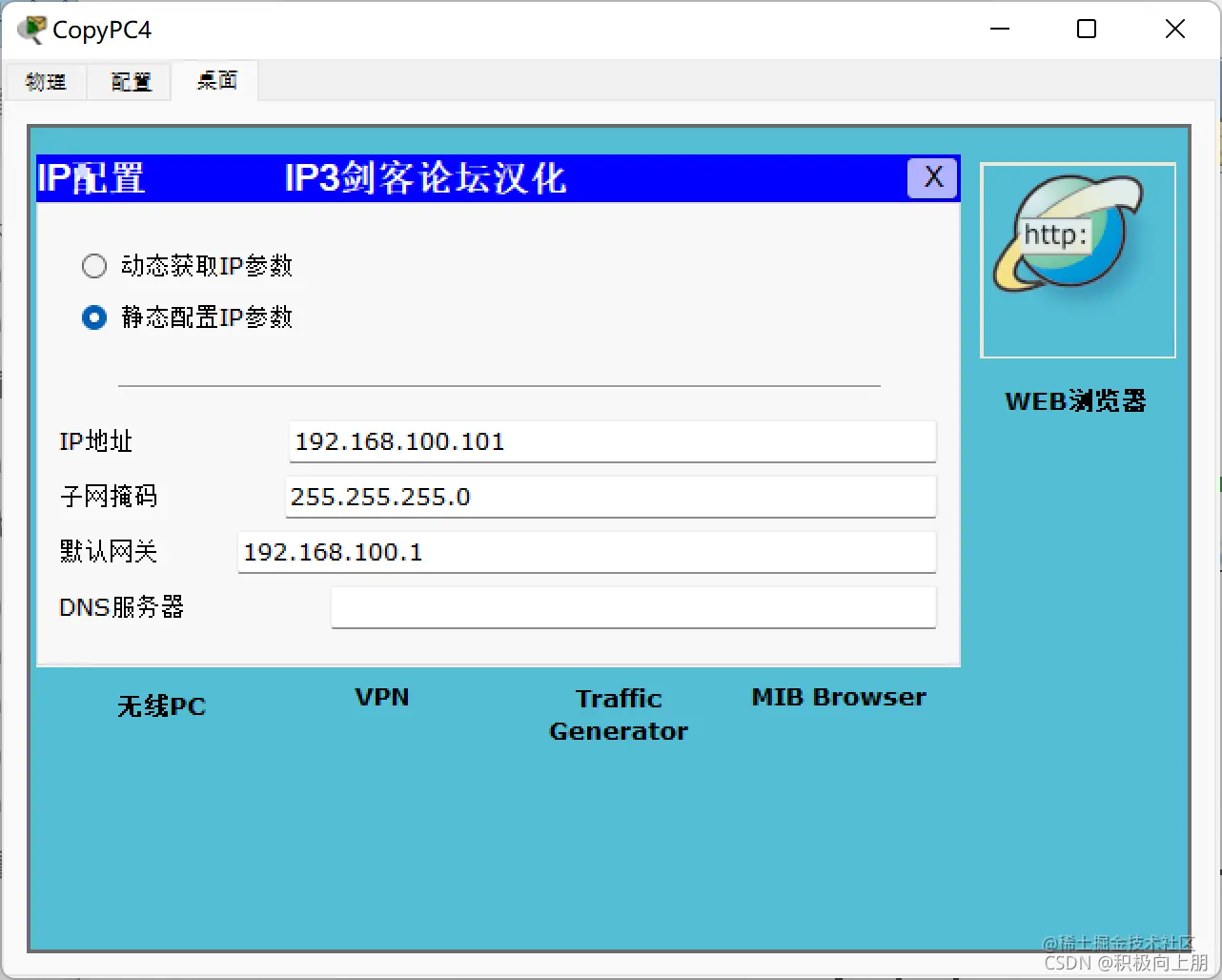

设置主机IP、掩码、网关：

	网关为主机所连接vlan的IP地址

测试：

	在命令行测试
	ping + IP
