上一篇视频基础知识扫盲介绍了视频最基础的知识，里面在位深一章节有提到RGB颜色编码，也是最常用的一种颜色编码，不过在视频传输过程中，为了节省体积，往往会使用另一种颜色编码来实现，那就是YUV。

一般来说，我们平时接触到的颜色编码大都是RGB，比如大部分显示器用的是RGB，平时做开发在程序中设置颜色的时候用的一般是RGB，那么YUV又是什么，和RGB有什么联系呢？

YUV，是一种颜色编码方法。常使用在各个影像处理组件中。YUV在对照片或视频编码时，考虑到人类的感知能力，允许降低色度的带宽。比如移动端Camera拍照捕获的图像数据、直播推流的流数据都是用这种编码格式。

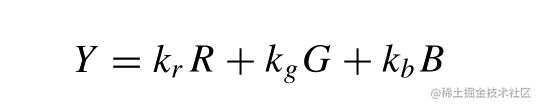

与颜色编码YUV息息相关的是颜色空间YCrCb，其中Y”表示明亮度（Luminance、Luma），是RGB各个分量的加权之和：

其中k为系数。

“Cr”和“Cb”则是色度、浓度（Chrominance、Chroma），“Cb”表示蓝色值跟亮度的差距，“Cr”表示红色值跟亮度的差距：

但是现在颜色编码YUV和颜色空间YCrCb经常混为一谈了，所以后面提到的‘U’可以看做和‘Cr’等同，‘V’可以看做和‘Cb’等同。

RGB诉求于人眼对色彩的感应，相比于与RGB三个分量都是色彩相关的特性，YUV最大的特性就是将亮度和色度分离开来。

YUV则着重于视觉对于亮度的敏感程度。 YUV在对照片或影片编码时，考虑到人类的感知能力，允许降低色度的带宽。换句话说，也就是编码的时候允许Y的量比UV要多，允许对图片的UV分量进行下采样，这样数据占用的空间就比RGB更小（关于下采样，简单来说就是以比原来更低的采样率进行采样。详细可以看下维基百科：Downsampling (signal processing)也可以看下知乎这篇文章：oversampling，undersampling，downsampling，upsampling 四个概念的区别和联系是什么？）。

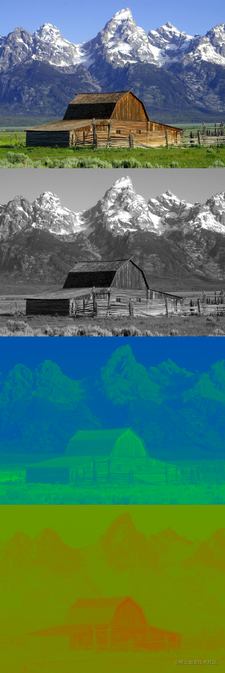

图像中的Y, U，和V组成：

这样说有点抽象，可以看看微软这篇有名的文章进行理解：Video Rendering with 8-Bit YUV Formats

这里主要讲yuv的两个方面，分别是采样格式和存储格式。采样格式简单可以理解一张原图，每个像素怎么采样yuv各个分量，比如每隔几个像素采一个y分量（或者u、v）。存储格式简单来说就是采样之后，按照什么方式存储，比如哪个字节存储y，第几个字节存储u。

yuv采样格式：

文章里面“YUV Sampling”一节详细说明了各种不同格式的yuv是如何采样的。 以下是对该章节的节选翻译：

YUV的优点之一是，感知质量不会显著下降的前提下，色度通道的采样率与Y通道的采样率相比更低。一般用一个叫做A:B:C（即y:u:v）的符号用来描述U和V相对于Y的采样频率，为了方便理解，使用图来描述，图中y分量使用x表示，uv使用o表示：

4:4:4：

意味着色度通道没有向下采样，也就是说yuv三个通道都是全采样：

4:2:2：

表示2:1水平下采样，没有垂直下采样。每条扫描线包含四个Y样本对应两个U或V样本。也就是水平方向按照y:uv使用2：1进行采样，垂直方向全采样的方式：

4:2:0：

表示2:1水平下采样，2:1垂直下采样。也就是水平方向按照y:uv使用2：1进行采样，垂直方向按照y:uv使用2：1的方式：

注意这里4:2:0并不代表y:u:v = 4:2:0，这里指的是在每一行扫描时，只扫描一种色度分量（U 或者 V），和 Y 分量按照 2 : 1 的方式采样。比如，第一行扫描时，YU 按照 2 : 1 的方式采样，那么第二行扫描时，YV 分量按照 2:1 的方式采样。所以y和u或者v的比都是2:1。

4:1:1：

表示4:1水平下采样，没有垂直下采样。每条扫描线包含四个Y样本对应于每一个U或V样本。

4:1:1抽样比其他格式更少见，本文不详细讨论。

yuv存储格式：

YUV存储格式有两大类：planar 和 packed： packed：Y、U和V组件存储在一个数组中。每个像素点的Y,U,V是连续交错存储的。和RGB的存储格式类似。 planar ：Y、U和V组件存储为三个独立的数组中。

y、u、v每个采样点使用8bit存储。

接下来详细讲下集中常见的yuv格式存储方式：

4:2:2格式:

主要有两种具体格式：

YUY2：

属于packed类型，YUY2格式,数据可视为unsigned char数组。第一个字节包含第一个Y样本,第二个字节包含第一U (Cb)样本,第三字节包含第二Y样本,第四个字节包含第V (Cr)样本，以此类推，如图： 可以看到，Y0 和 Y1 公用 U0 V0 分量，Y2 和 Y3 公用 U1 V1 分量，以此类推。

UYVY：

也是属于属于packed类型的，和YUY2和类似，只是存储方向是相反的：

4:2:0格式

该格式又包含多种存储方式，这里重点将以下几种：

YUV 420P 和 YUV 420SP 都是基于 Planar 平面模式 进行存储的，先存储所有的 Y 分量后， YUV420P 类型就会先存储所有的 U 分量或者 V 分量，而 YUV420SP 则是按照 UV 或者 VU 的交替顺序进行存储了，具体查看看下图（图来源于：音视频基础知识---像素格式YUV）：

YUV420P：

（这里需要敲黑板，因为本文播放的yuv就是YUV420P格式，熟悉它的存储格式才可以理解代码中读取视频帧数据的逻辑）

正是因为 YUV420P是2:1水平下采样，2:1垂直下采样，所以y分量数量等于视频宽高，u和v分量都是视频宽乘以高/4

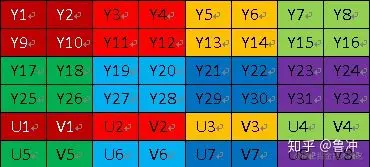

YUV420SP

4:2:0格式还有YV12、YU12、NV12 、NV21等存储格式，这里因为篇幅关系就不做细谈。

yuv转RGB：

目前一般解码后的视频格式为yuv，但是一般显卡渲染的格式是RGB，所以需要把yuv转化为RGB。

这里涉及到 Color Range 这个概念。Color Range 分为两种，一种是 Full Range，一种是 Limited Range。Full Range 的 R、G、B 取值范围都是 0～255。而 Limited Range 的 R、G、B 取值范围是 16～235。

而对于每种Color Range来说，还有不同的转换标准，常见的标准主要是 BT601 和 BT709（BT601 是标清的标准，而 BT709 是高清的标准）。

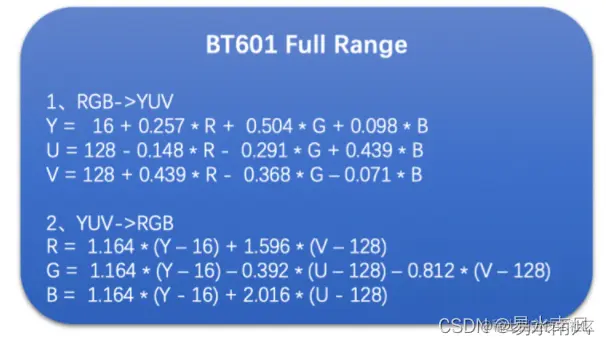

所以对于不同Color Range和不同标准，组合起来就有4种转换公式（图来源于：YUV & RGB：原来图像是这么丰富多彩的）：

总结

本文主要介绍了YUV基本概念以及YUV的采样格式和存储格式以及YUV和RGB之间的转换，这对于以后理解视频编码以及渲染极为关键。
