聊一聊网络编程TCP流的组包拆包

前言

众所周知,包体传输是网络通信中不可或缺的一部分,从七层到四层,无论是应用层HTTP包的header或者body,还是传输层TCP的流式数据,都是对数据的分组与拆解,今天来聊一聊网络通信中包体传输的话题。

概念

在进入话题之前,我们先来梳理网络中TCP连接的相关概念,网络连接中的包,对应就像河流中一个又一个的船。

TCP流与包

TCP连接

网络连接的建立,一个TCP的连接是由四元组组成,即源IP+源端口 <-> 目标ip+目标端口 ,底层是由文件句柄也称为fd组成,因此在不考虑连接复用的情况下,单机连接数会受到可用文件句柄数量的限制。

传输格式

在建立完连接之后,服务端与客户端各自会对该连接进行一发一收,既然涉及到交互那么必然要约定一个传输格式,比如AB两个国家约定通信的语言格式,是统一用哪国语言,语句采用何种顺序,如主语-谓语-宾语等。

序列化

约定完传输格式之后,数据在网络中传输还需要进行加工,因为计算机更喜欢二进制字节流,所以就是我们常说的序列化,序列化之后的信息相当于对其进行了压缩,节省了网络带宽。
关于序列化有一个经常讨论到的就是大端与小端,指的是传输时候先传高位字节地址,还是先传低位字节地址。
Go中有相应的API可以进行指定二进制编/解码:

// 小端:字节顺序以低位地址开始
var LittleEndian littleEndian

// 大端:字节顺序以高位地址开始
var BigEndian bigEndian

Write(buf, LittleEndian, &b1)
Read(buf, LittleEndian, &p)
复制代码

关于二进制大端小端的序列化方式,从下面几个Go开源项目可以看到示例:

BigCache 本地缓存序列化

func wrapEntry(timestamp uint64, hash uint64, key string, entry []byte, buffer *[]byte) []byte {
    keyLength := len(key)
    blobLength := len(entry) + headersSizeInBytes + keyLength
    // ...
    binary.LittleEndian.PutUint64(blob, timestamp)
    binary.LittleEndian.PutUint64(blob[timestampSizeInBytes:], hash)
    binary.LittleEndian.PutUint16(blob[timestampSizeInBytes+hashSizeInBytes:], uint16(keyLength))
    copy(blob[headersSizeInBytes:], key)
    copy(blob[headersSizeInBytes+keyLength:], entry)

    return blob[:blobLength]
}
复制代码

Grpc 标记字节流中的帧报文

// MakeFrame creates a handshake frame.
func MakeFrame(pl string) []byte {
    f := make([]byte, len(pl)+conn.MsgLenFieldSize)
    binary.LittleEndian.PutUint32(f, uint32(len(pl)))
    copy(f[conn.MsgLenFieldSize:], []byte(pl))
    return f
}
复制代码

拆包、粘包

无论是以大端还是小端的方式,从序列化的字节流经过反序列化得到的信息,也叫报文,下一步就是对报文进行语义解析了。
我们都知道在TCP流中,数据包是有序的,但是在一管道数据中,应用层怎么知道数据的开始和结束呢,即如何区分其中某一段数据是归属上一个请求,还是下一个请求,这就是常说的拆包粘包了。一般有两种解法:

一、约定特殊分隔符

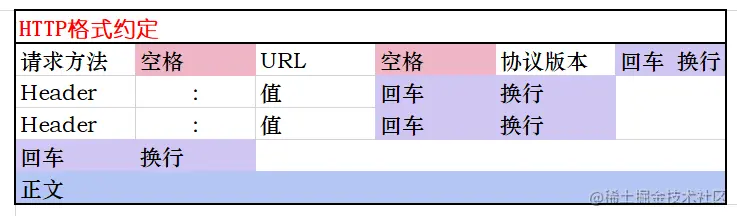

我们来看下有哪些使用场景,最常见的案例比如像HTTP,我们看它是怎么约定的: HTTP协议回车换行作为分割符,

  1. 通过空格区分请求方法、URL和协议
  2. 通过:作为键值对标识
  3. 如果没有找到:,则说明头部解析结束,下一个回车换行之后就是正文。

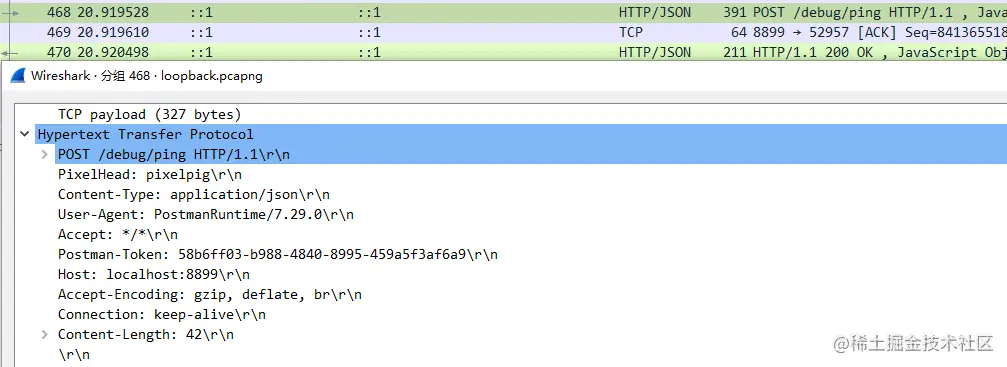

我们模拟一个HTTP请求,并通过WireShark软件抓包分析一下,得到原文如下: WireShark parse 可以看到以\r\n作为分隔符,其切分规则是符合协议标准的。(注:因为这是标准的HTTP协议而不是HTTPS,没有进行加密,所以传输的报文是明文显示)

还有一个典型的例子也比较常用,就是Redis协议,我们来看下Redis是怎么约定的:

参考RESP官方协议,Redis同样也是使用\r\n作为分隔符,每个Redis命令都有相应的前缀字符进行匹配,基本涵盖了我们使用Redis API的日常需求。

  • For Simple Strings, the first byte of the reply is "+"
  • For Errors, the first byte of the reply is "-"
  • For Integers, the first byte of the reply is ":"
  • For Bulk Strings, the first byte of the reply is "$"
  • For Arrays, the first byte of the reply is "*",数组以*开始,后面数字表示多少个组

Redigo驱动包
我们来看一下Redis在Go驱动中是怎么解析的,以下代码引用自go-redis驱动

const (
    // 约定前缀符号
    ErrorReply  = '-'   // 错误
    StatusReply = '+'   // 简单类型,如"+OK\r\n"
    IntReply    = ':'   // 整数类型
    StringReply = '$'   // 字符串类型
    ArrayReply  = '*'   // 数组类型,后面数字代表带上多少组
)

//...

func (r *Reader) ReadReply(m MultiBulkParse) (interface{}, error) {
    line, err := r.ReadLine()
    if err != nil {
        return nil, err
    }

    switch line[0] {
    case ErrorReply:
        return nil, ParseErrorReply(line)
    case StatusReply:
        return string(line[1:]), nil
    case IntReply:
        return util.ParseInt(line[1:], 10, 64)
    case StringReply:
        return r.readStringReply(line)
    case ArrayReply:
        n, err := parseArrayLen(line)
        if err != nil {
            return nil, err
        }
        if m == nil {
            err := fmt.Errorf("redis: got %.100q, but multi bulk parser is nil", line)
            return nil, err
        }
        return m(r, n)
    }
    return nil, fmt.Errorf("redis: can't parse %.100q", line)
}
复制代码

根据单元测试案例,Redis命令经过报文协议转换,在Go里面格式如下:

var writeTests = []struct {
    args     []interface{}
    expected string
}{
    {
        []interface{}{"SET", "key", "value"},
        "*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n",
    },
    {
        []interface{}{"SET", "key", "value"},
        "*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n",
    },
    {
        []interface{}{"SET", "key", int64(math.MinInt64)},
        "*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$20\r\n-9223372036854775808\r\n",
    },
    {
        []interface{}{"SET", "key", durationArg{time.Minute}},
        "*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$2\r\n60\r\n",
    },
    {
        []interface{}{"SET", "key", recursiveArg(123)},
        "*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$3\r\n123\r\n",
    },
    {
        []interface{}{"ECHO", true, false},
        "*3\r\n$4\r\nECHO\r\n$1\r\n1\r\n$1\r\n0\r\n",
    },
}
复制代码

以上就是通过特殊分隔符进行报文还原的案例,接下来我们看下另一种常见解法。

二、约定固定区间规则,再根据长度读取

这种称为TLV(type-lenth-value),类型-长度-值。顾名思义就是首位约定类型,第二位约定要读取的长度,根据长度获取结束下标。
有的时候type和lenth可以合成一个,比如说约定type=1时候lenth为3,type=2时候lenth为5等等,可以根据服务端客户端双方约定,协议如下图: TCP-tlv

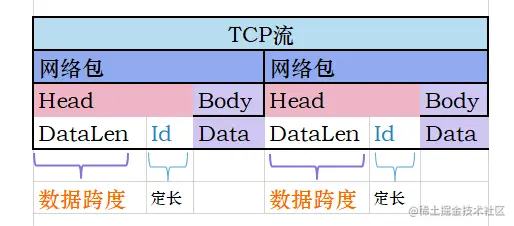

之前参考了go实现的轻量级tcp服务器zinx框架,其中就有网络通信中包体的封装与拆解,这个框架约定的协议就是TLV的方式,我们来看下它的实现细节: zinx-pack

在TCP流中,每个网络包分为HeadBody,每个Head又定义了这个包的数据跨度业务Id,应用层在读取的时候根据包的数据跨度就能知道Body的结束下标,从而读取相应Data 的区间了。

代码示例:

//约定Message 消息体结构
type Message struct {
    DataLen uint32 //消息的长度
    ID      uint32 //消息的ID
    Data    []byte //消息的内容
}

//NewMsgPackage 创建一个Message消息包
func NewMsgPackage(ID uint32, data []byte) *Message {
    return &Message{
        DataLen: uint32(len(data)),
        ID:      ID,
        Data:    data,
    }
}

//Pack 封包方法(压缩数据)
func (dp *DataPack) Pack(msg ziface.IMessage) ([]byte, error) {
    //创建一个存放bytes字节的缓冲
    dataBuff := bytes.NewBuffer([]byte{})

    //1. 写dataLen
    if err := binary.Write(dataBuff, binary.LittleEndian, msg.GetDataLen()); err != nil {
        return nil, err
    }

    //2. 写msgID
    if err := binary.Write(dataBuff, binary.LittleEndian, msg.GetMsgID()); err != nil {
        return nil, err
    }

    //3. 写data数据
    if err := binary.Write(dataBuff, binary.LittleEndian, msg.GetData()); err != nil {
        return nil, err
    }

    return dataBuff.Bytes(), nil
}
复制代码

上面是对消息的封装,下面来看下怎么在读取方拆解的:

// Header定长跨度
var defaultHeaderLen uint32 = 8

//GetHeadLen 获取包头长度方法
func (dp *DataPack) GetHeadLen() uint32 {
    //ID uint32(4字节) +  DataLen uint32(4字节)
    return defaultHeaderLen
}

//处理客户端请求
go func(conn net.Conn) {
    //创建封包拆包对象dp
    dp := NewDataPack()
    for {
        //1 先读出流中的head部分
        headData := make([]byte, dp.GetHeadLen())
        _, err := io.ReadFull(conn, headData) //ReadFull 会把msg填充满为止
        if err != nil {
            fmt.Println("read head error")
        }
        //将headData字节流 拆包到msg中
        msgHead, err := dp.Unpack(headData)
        if err != nil {
            fmt.Println("server unpack err:", err)
            return
        }

        // Header跨度大于0,有数据才读
        if msgHead.GetDataLen() > 0 {
            msg := msgHead.(*Message)
            msg.Data = make([]byte, msg.GetDataLen())

            //根据dataLen从io中读取字节流
            _, err := io.ReadFull(conn, msg.Data)
            if err != nil {
                fmt.Println("server unpack data err:", err)
                return
            }
        }
    }
}(conn)
复制代码

总结

上面就是对网络中包体解析的一些方式,尽管各个实现具体细节不一样,但是大同小异,从建立连接、编码、序列化、反序列化、解码这几个流程出发,大概就能贯穿网络包体传输的生命周期了。

参考资料

RESP协议:

Zinx TCP通信框架
