ViT 快速理解 Vision Transformer

陈嘿萌
2,329 阅读5分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

站在巨人的肩膀上看世界

原文：blog.csdn.net/weixin_4331…

参考文献

2022年02月14日14:31:34学习完上述Vision Transformer教程，站在巨人的肩膀上可以让我们更快的前进。完成学习后对内容进行一个总结，以及对ViT模型进行一个简单介绍，让才接触的同学快速了解ViT模型。

Vision Transformer

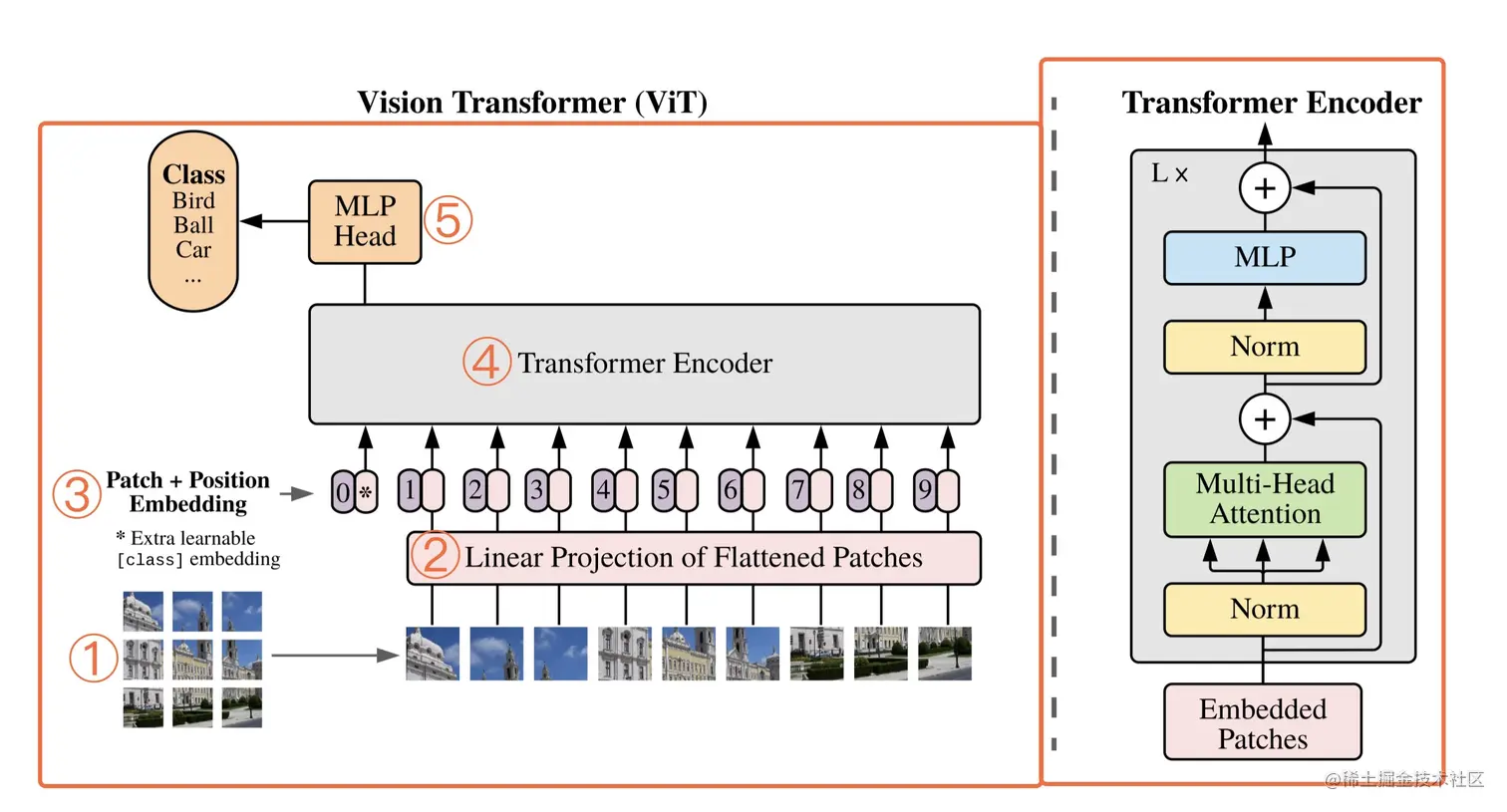

我们以原文中的一张图，来快速了解ViT这个模型，我们把整体结构分成五个部分：

  1. 将输入的图像进行patch的划分
  2. Linear Projection of Flatted Patches，将patch拉平并进行线性映射
  3. 生成CLS token特殊字符*，生成Position Embedding，Patch+Position Embedding相加作为inputs token
  4. Transformer Encoder编码，特征提取
  5. MLP Head进行分类输出结果

在这里插入图片描述

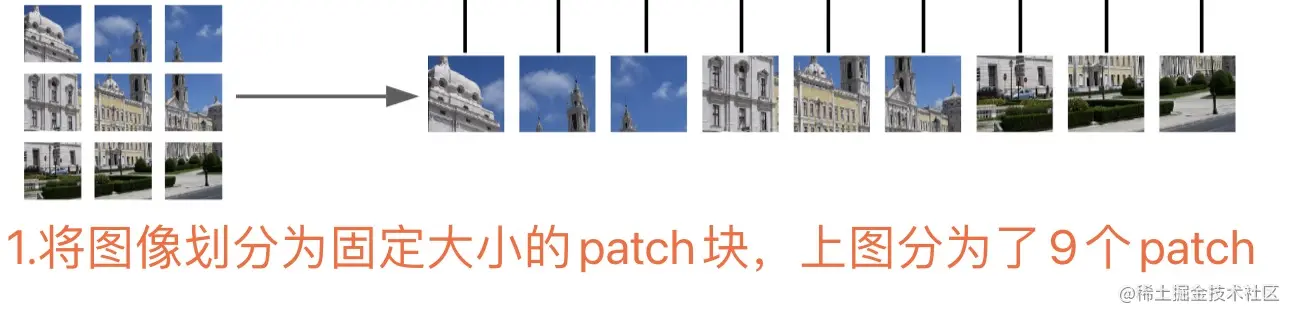

第一部分：图像划分Patch

名称说明
输入图像维度224×224×3
Patch块大小16×16
token个数196
token维度768

将图像分成16×16的patch(小方块)，每个patch块可以看做是一个token(词向量)，共有（224/16=14）14×14=196个token，每个token的维度为16×16×3=768。

在这里插入图片描述

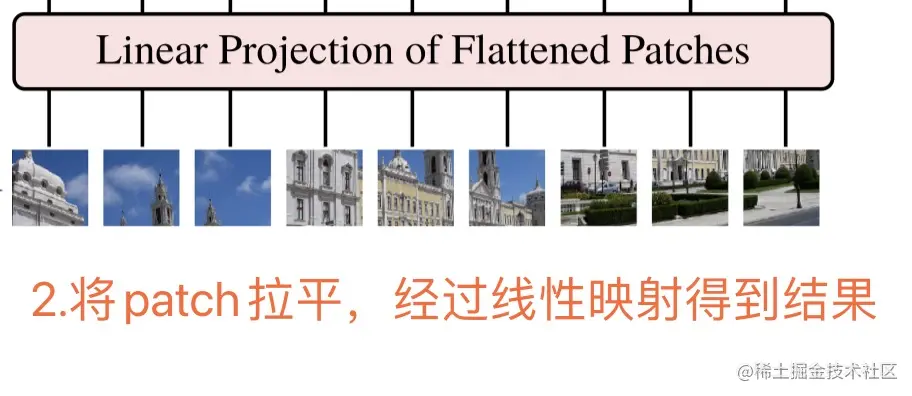

第二部分：Linear Projection of Flatted Patches

一个patch块它的维度是16×16×3=768，我们把它flatten拉平成行向量它的长度就为768，一共有14×14=196个patch，所以输入的维度是[196, 768]，我们经过一个Linear Projection（映射）到指定的维度，比如1024或2048，我们用全连接层来实现，但映射的维度我们任然选择为768，那么此时的输出是[196, 768]。 整个过程我们把它称作patch embedding；输出的结果维度是[196, 768]

在这里插入图片描述 但是有大佬就不服啦，反正都是线性映射，为啥我要这么复杂，把它flatten后在用全连接层呢？聪明的大佬就想到，我直接使用卷积来实现，用16×16大小的卷积核，步长stride=16，维度设为768，输入[3, 224, 224]->[768, 14, 14]，然后交换并合并一下维度不就得到结果了吗？[196, 768]

第三部分：Patch+Position Embedding

patch embedding的维度为[196, 768]

1.首先==生成==一个cls token它的维度为[1, 768]，然后拼接到输入的path embedding，得到的维度为[197, 768] 2.对197个patch都==生成==一个位置信息，它的维度同patch维度为[197, 768] 3.Patch+Position Embedding，直接相加作为新的输入token 疑惑解答

  • cls token和位置信息编码是如何来的呢？随机生成的可学习参数，可以全零初始化，也可以0-1随机初始
        cls_token = nn.Parameter(torch.zeros(1, 768))
        pos_embedding = nn.Parameter(torch.zeros(197, 768))
  • cls token的作用是为了同NLP领域的Transformer保持一致，后面直接用cls token作为最后网络提取特征，作为输入用于分类
  • 不使用cls token也是可以的，对196个维度为768的patch使用全局均值池化，得到结果同cls token[1, 768]后用于分类
  • 位置信息编码是为了给patch加上相对位置，不然在后面的特征提取中丢掉了位置信息可就不好了
  • 位置信息编码有可学习参数类型，有通过公式计算的方法，可以是一维、二维；但不使用性能会差点 在这里插入图片描述

第四部分：Transformer Encoder

整个Transformer Encoder结构如下，详细代码实现和Multi-Head Attention的理解请看开头的视频讲解。

名称说明
输入token（Embedded Patches）维度为[197, 768]
编码后的输出[197, 768]
L×重复EncoderL次
NormLayer Norm归一化
Multi-Head Attention多头注意力机制
+跳跃连接
MLPLinear全连接层

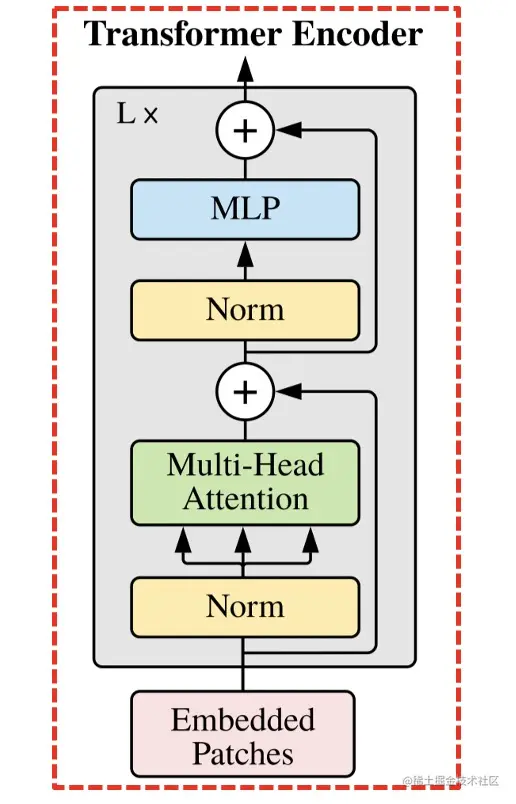

Transformer Encoder网络结构如下：

在这里插入图片描述 Encoder输入的维度为[197, 768]，输出的维度为[197, 768]，可以把中间过程简单的理解成为特征提取的过程 其中的Multi-Head Attention多头注意力机制，看完开头 太阳花的小绿豆的博客后，做一个简单的认识：

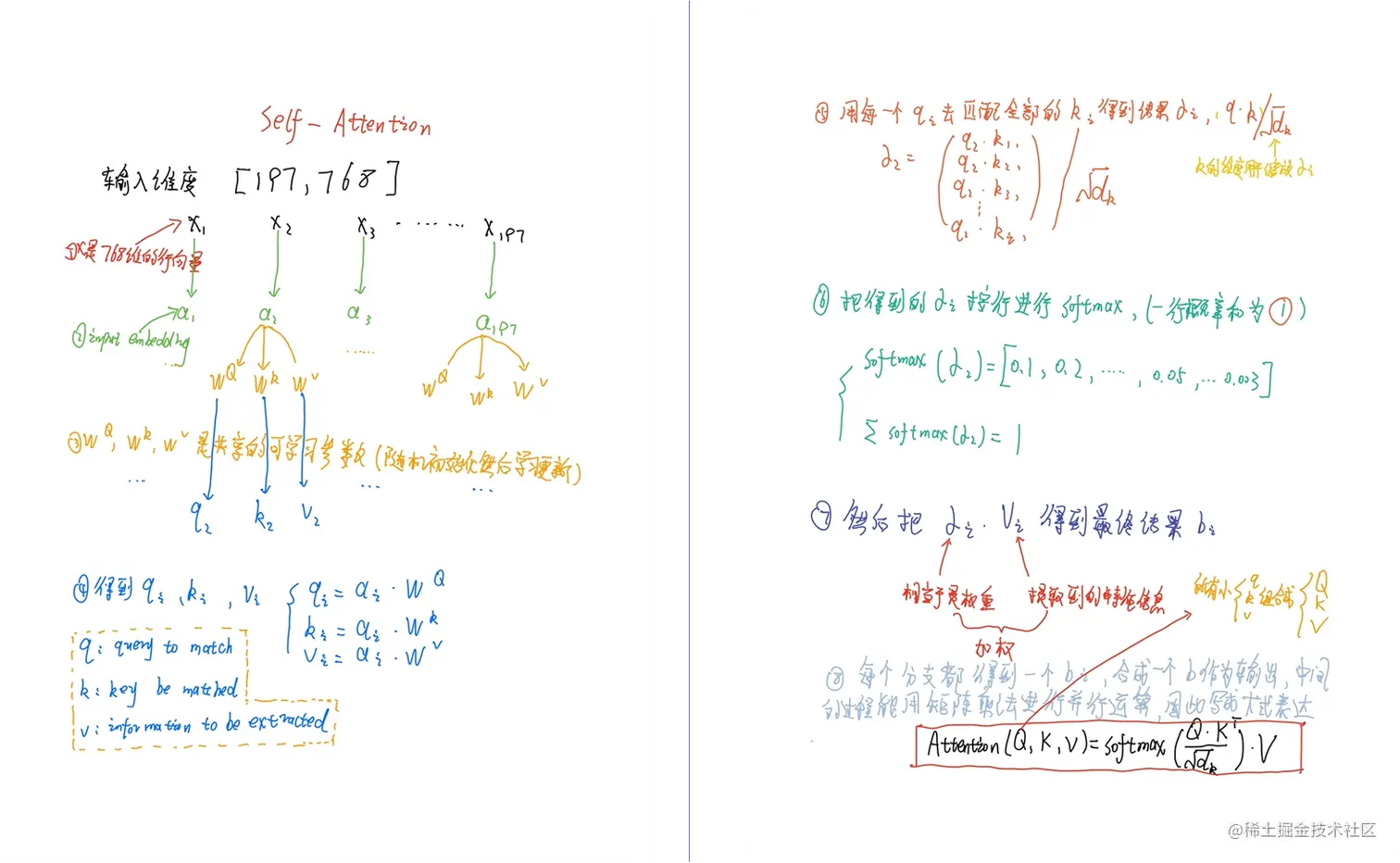

Self-Attention:

在这里插入图片描述

 Attention (Q,K,V)=softmax⁡(QKTdk)V\text { Attention }(Q, K, V)=\operatorname{softmax}\left(\frac{Q K^{T}}{\sqrt{d_{k}}}\right) V

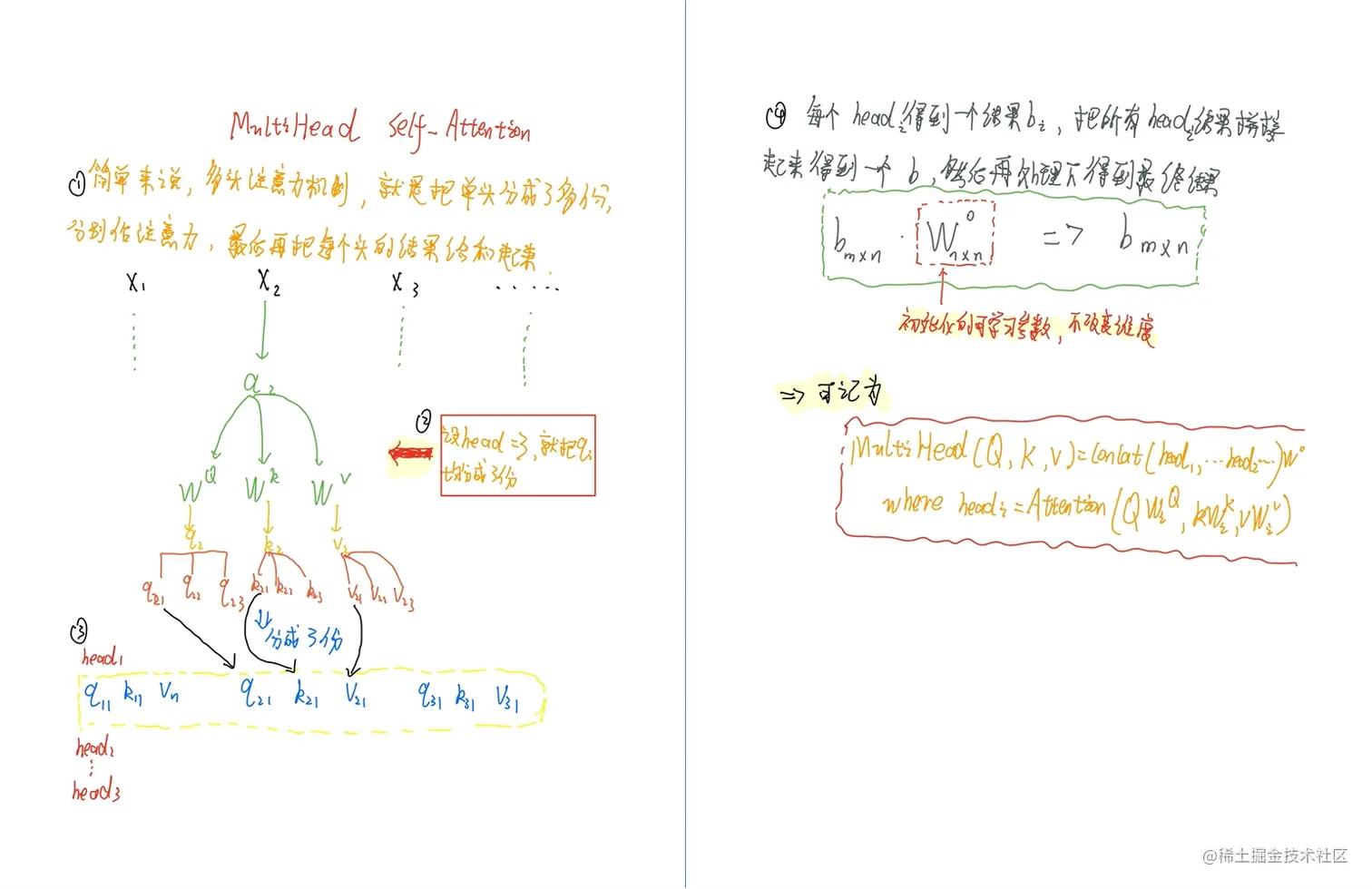

Multi-Head Attention:

在这里插入图片描述

MultiHead⁡(Q,K,V)= Concat ( head 1,…, head h)WO where head i= Attention (QWiQ,KWiK,VWiV)\begin{aligned} \operatorname{MultiHead}(Q, K, V) &=\text { Concat }\left(\text { head }_{1}, \ldots, \text { head }_{\mathrm{h}}\right) W^{O} \\ \text { where head }_{\mathrm{i}} &=\text { Attention }\left(Q W_{i}^{Q}, K W_{i}^{K}, V W_{i}^{V}\right) \end{aligned}

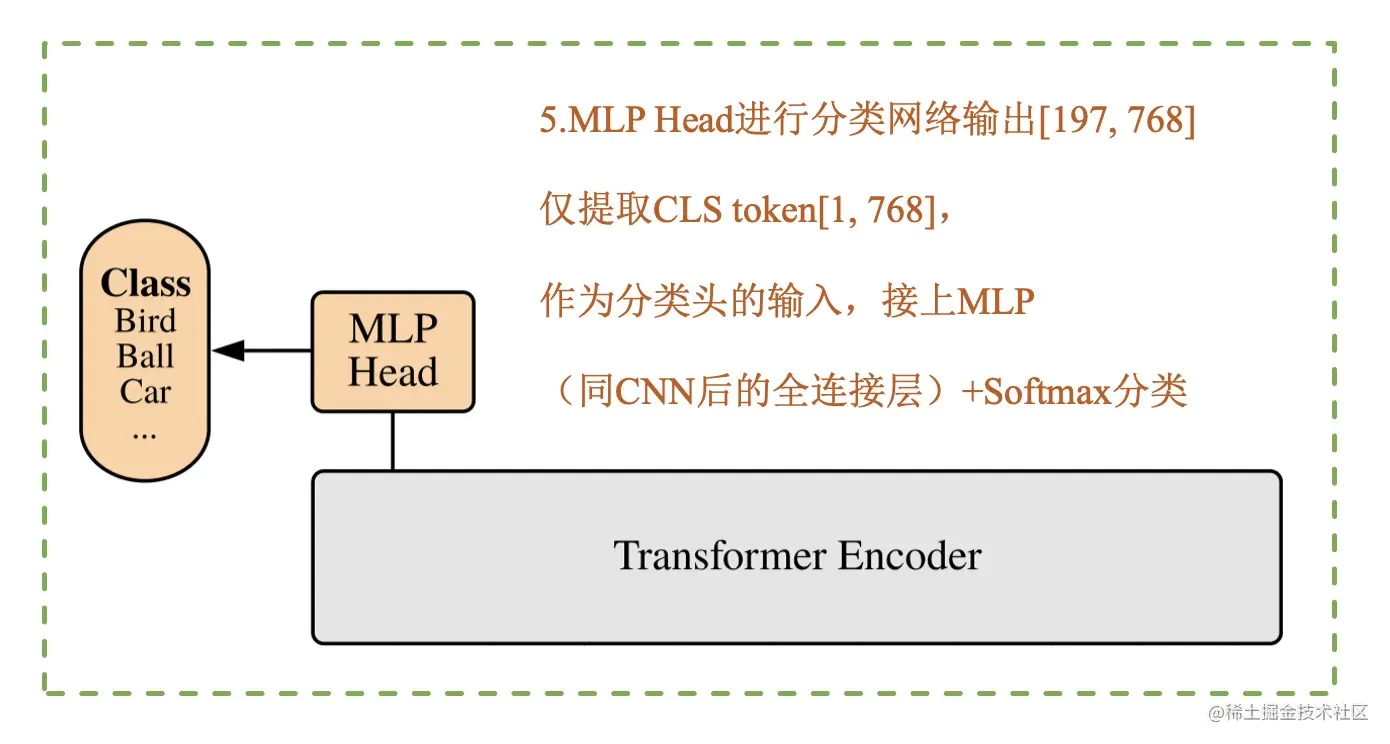

第五步：MLP Head

分类头的意思就是：特征提取工作已经全部完成，现在你要做分类就加上对应的操作。（同CNN特征提取层后的Linear层+Softmax进行分类预测）。

在这里插入图片描述

整个Encoder的输出为[197, 768]我们仅仅保留最前面的CLS token作为全连接的输入[1, 768]，然后接上全连接层及分类数n_class，使用交叉熵损失函数计算损失，反向传播更新网络的权重和参数。

2022年02月15日15:26:37，over。
