Sentinel 滑动窗口限流实现解析



Sentinel 是面向分布式服务框架的轻量级流量控制框架,主要以流量为切入点,从流量控制,熔断降级,系统负载保护等多个维度来维护系统的稳定性。

2012 年,Sentinel 诞生于阿里巴巴,其主要目标是流量控制。2013-2017 年,Sentinel 迅速发展,并成为阿里巴巴所有微服务的基本组成部分,涵盖了几乎所有核心电子商务场景。2018 年,Sentinel 演变为一个开源项目。

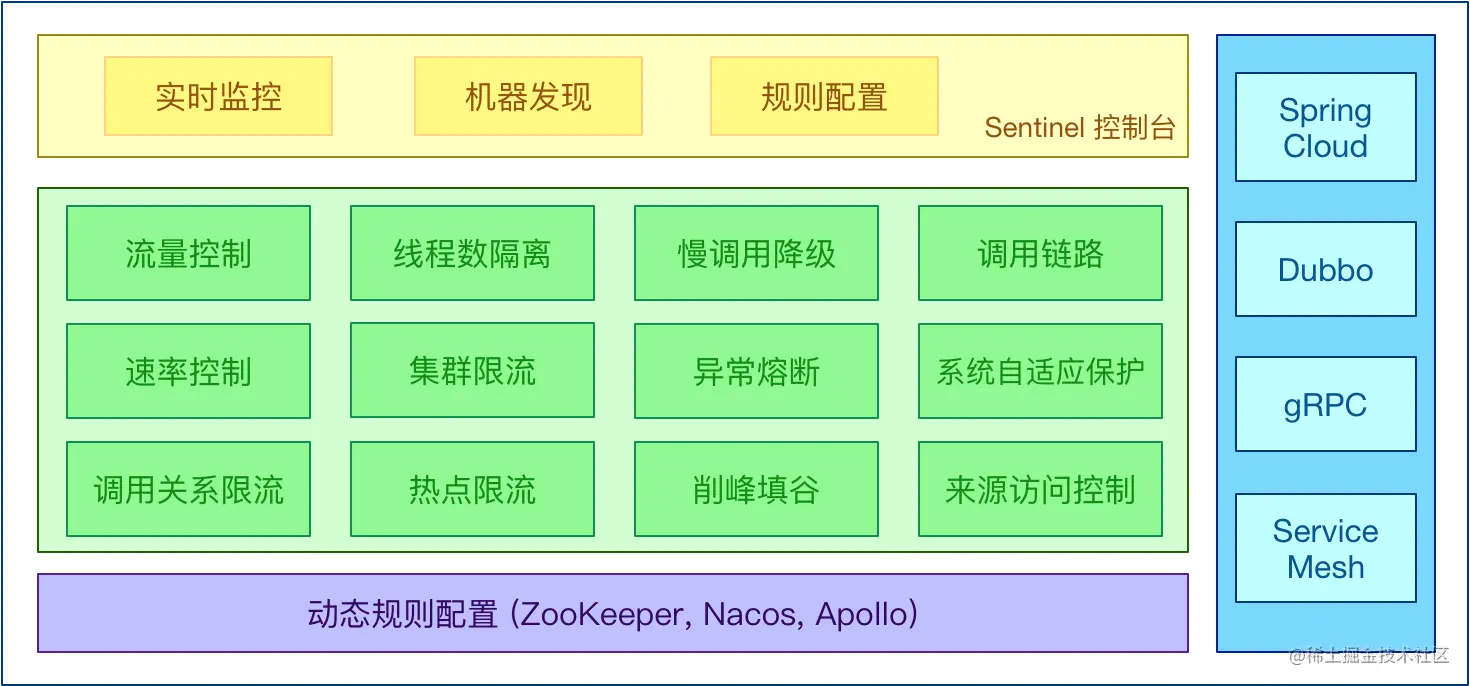

Sentinel 生态圈

Sentinel 特性

  • 丰富的应用场景:Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场景,例如秒杀(即突发流量控制在系统容量可以承受的范围)、消息削峰填谷、集群流量控制、实时熔断下游不可用应用等。
  • 完备的实时监控:Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入应用的单台机器秒级数据,甚至 500 台以下规模的集群的汇总运行情况。
  • 广泛的开源生态:Sentinel 提供开箱即用的与其它开源框架/库的整合模块,例如与 Spring Cloud、Apache Dubbo、gRPC、Quarkus 的整合。您只需要引入相应的依赖并进行简单的配置即可快速地接入 Sentinel。同时 Sentinel 提供 Java/Go/C++ 等多语言的原生实现。
  • 完善的 SPI 扩展机制:Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

Sentinel 特性

滑动窗口介绍

  • 窗口参数:

    • intervalLength:区间长度,即统计的时间长度,决定了计算数据时统计的窗口个数
    • windowLength:时间窗宽度
    • count:时间窗内统计量
    • startTime: 每个时间窗的起始时间,每个时间点都会归属于一个时间窗口,即会将时间轴按照时间窗宽度 windowLength 进行划分。每个时间窗都有一个起始时间 startTime。
  • 获取某个时间的统计量

    • 获取当前时间 currTime
    • 根据 currTime - (已用时间窗).startTime < intervalLength,找到参与统计时间窗
    • 对参与时间窗的统计量 count 进行求和即可得到当前时间的统计量
  • 更新某个时间的统计量

    • 获取当前时间 currTime
    • 找到当前时间所属的时间窗,更新时间窗里面的 count

​ 在整个时间轴上进行划分的,有无穷多个时间窗。但是在具体实现上是不可能表示出无穷个时间窗的,所以实现时会使用一个固定大小的时间窗数组。采用复用/循环存储时间窗的方式。依据:在某个时间点只需要统计某几个时间窗的数据即可,所以只保存需要的几个时间窗。 ​ 此时多了一个参数 sampleCount,数组的大小就是 sampleCount。关系:sampleCount=intervalLength / windowLength

更新某个时间点处的统计量:

  • 获取当前时间 currTime
  • 计算当前时间点所属时间窗在数组中位置 index = (currTime / windowLength) % sampleCount
  • 获取时间窗 window = array[index]
  • 判断时间窗是否已过期:currTime - 时间窗.startTime > intervalLength;已过期则重置时间窗口,即将里面的统计量 count 归零,然后累加 count;未过期直接累加 count。

获取某个时间点的统计量:

  • 获取当前时间 currTime
  • 遍历时间窗数组,判断时间窗是否该统计:currTime - 时间窗.startTime < intervalLength

流控架构

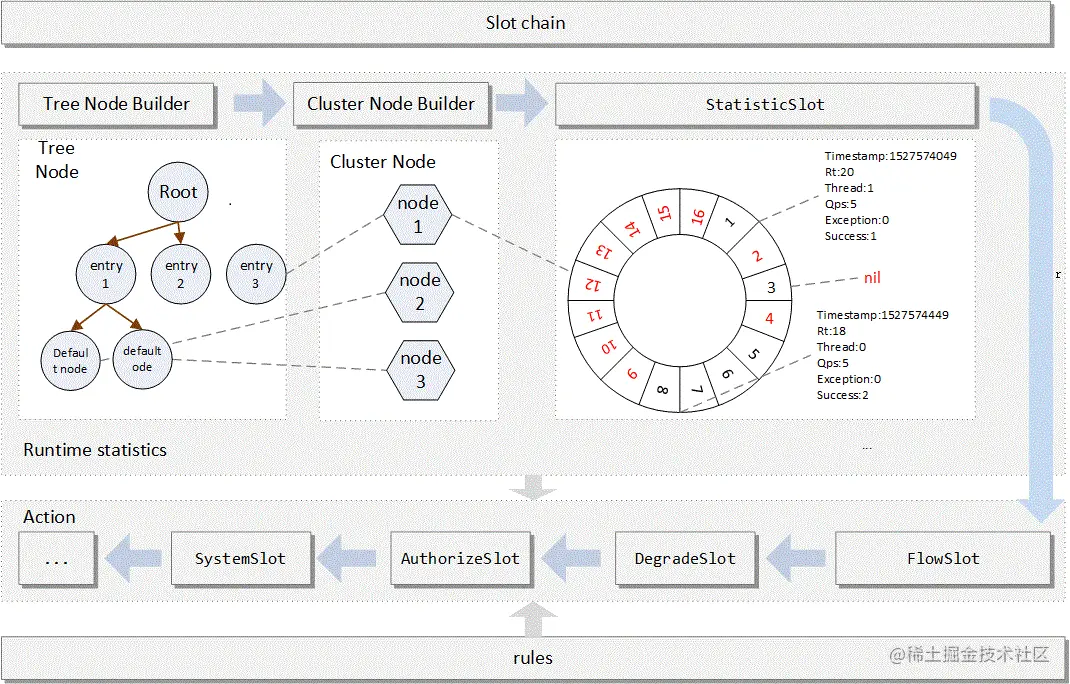

​ 在 Sentinel 里面,所有的资源都对应一个资源名称(resourceName),每次资源调用都会创建一个 Entry 对象。Entry 可以通过对主流框架的适配自动创建,也可以通过注解的方式或调用 SphU API 显式创建。Entry 创建的时候,同时也会创建一系列功能插槽(slot chain),这些插槽有不同的职责,例如:

  • NodeSelectorSlot 负责收集资源的路径,并将这些资源的调用路径,以树状结构存储起来,用于根据调用路径来限流降级;
  • ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息,例如该资源的 RT, QPS, thread count 等等,这些信息将用作为多维度限流,降级的依据;
  • StatisticSlot 则用于记录、统计不同纬度的 runtime 指标监控信息;
  • FlowSlot 则用于根据预设的限流规则以及前面 slot 统计的状态,来进行流量控制;
  • AuthoritySlot 则根据配置的黑白名单和调用来源信息,来做黑白名单控制;
  • DegradeSlot 则通过统计信息以及预设的规则,来做熔断降级;
  • SystemSlot 则通过系统的状态,例如 load1 等,来控制总的入口流量;

StatisticSlot 是 Sentinel 的核心功能插槽之一,用于统计实时的调用数据。

  • clusterNode:资源唯一标识的 ClusterNode 的 runtime 统计
  • origin:根据来自不同调用者的统计信息
  • defaultnode: 根据上下文条目名称和资源 ID 的 runtime 统计
  • 入口流量的统计 Sentinel 底层采用高性能的滑动窗口数据结构 LeapArray 来统计实时的秒级指标数据,可以很好地支撑写多于读的高并发场景。

统计核心类

  • ArrayMetric 对外使用的类,隐藏了时间窗的具体实现,其有一个成员变量 LeapArray

  • LeapArray 时间窗的底层实现,里面有一个时间窗的数组,数组里面的元素为 WindowWrap,即时间窗

  • WindowWrap 时间窗,T 表示要统计的数据,为 MetricBucket

  • MetricBucket 统计量,里面包含了多个具体统计的变量,变量的"类型"由 MetrciEvent 决定

  • MetricEvent 统计量类型,和 MetricBucktet 里面保存的统计变量一一对应

类之间的关系

​ 资源的实时统计类,有三种统计维度,秒级(rollingCounterInSecond),分钟级(rollingCounterInMinute),连接数级。通过 ArrayMetric、LeapArray 实现滑动窗口统计。

​ 当第一次请求进来,Sentinel 会创建一个新的固定时间宽度窗口 bucket,记录运行时数据指标,例如 RT、QPS,BQ 等,时间宽度取决于 sample count。Sentinel 使用有效桶的统计来决定这个请求是否可以被传递。例如,如果一个规则定义只有 100 个请求可以通过,它将对所有有效桶中的 QPS 求和,并将其与规则中定义的阈值进行比较。请求持续进来,之前的窗口(buckets)可能失效,需要重置窗口数据。

核心实现:LeapArray

  • 获取当前窗口, 分为 4 种场景:

    • 1、 如果旧的 bucket 不存在,那么我们在 windowStart 处创建一个新的 bucket,然后尝试通过 CAS 操作更新圆形数组。只有一个线程可以成功更新,而其他线程产生它的时间片。
    • 2、如果当前 windowStart 等于旧桶的开始时间戳,表示时间在桶内,所以直接返回桶。
    • 3、如果旧桶的开始时间戳落后于所提供的时间,这意味着桶已弃用。我们必须将桶重置为当前的 windowStart。注意重置和清理操作很难是原子的,所以我们需要一个更新锁来保证桶更新的正确性。更新锁是有条件的(小范围),将生效,只有当 bucket 已弃用,所以在大多数情况下它不会导致性能损失。
    • 4、不应该通过这里,因为提供的时间已经落后了,一般是时钟回拨导致的。
/**
 * Get bucket item at provided timestamp.
 *
 * @param timeMillis a valid timestamp in milliseconds
 * @return current bucket item at provided timestamp if the time is valid; null if time is invalid
 */
public WindowWrap<T> currentWindow(long timeMillis) {
    if (timeMillis < 0) {
        return null;
    }

    int idx = calculateTimeIdx(timeMillis);
    // Calculate current bucket start time.
    long windowStart = calculateWindowStart(timeMillis);

    /*
     * Get bucket item at given time from the array.
     *
     * (1) Bucket is absent, then just create a new bucket and CAS update to circular array.
     * (2) Bucket is up-to-date, then just return the bucket.
     * (3) Bucket is deprecated, then reset current bucket and clean all deprecated buckets.
     */
    while (true) {
        WindowWrap<T> old = array.get(idx);
        if (old == null) {
            /*
             *     B0       B1      B2    NULL      B4
             * ||_______|_______|_______|_______|_______||___
             * 200     400     600     800     1000    1200  timestamp
             *                             ^
             *                          time=888
             *            bucket is empty, so create new and update
             *
             * If the old bucket is absent, then we create a new bucket at {@code windowStart},
             * then try to update circular array via a CAS operation. Only one thread can
             * succeed to update, while other threads yield its time slice.
             */
            WindowWrap<T> window = new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
            if (array.compareAndSet(idx, null, window)) {
                // Successfully updated, return the created bucket.
                return window;
            } else {
                // Contention failed, the thread will yield its time slice to wait for bucket available.
                Thread.yield();
            }
        } else if (windowStart == old.windowStart()) {
            /*
             *     B0       B1      B2     B3      B4
             * ||_______|_______|_______|_______|_______||___
             * 200     400     600     800     1000    1200  timestamp
             *                             ^
             *                          time=888
             *            startTime of Bucket 3: 800, so it's up-to-date
             *
             * If current {@code windowStart} is equal to the start timestamp of old bucket,
             * that means the time is within the bucket, so directly return the bucket.
             */
            return old;
        } else if (windowStart > old.windowStart()) {
            /*
             *   (old)
             *             B0       B1      B2    NULL      B4
             * |_______||_______|_______|_______|_______|_______||___
             * ...    1200     1400    1600    1800    2000    2200  timestamp
             *                              ^
             *                           time=1676
             *          startTime of Bucket 2: 400, deprecated, should be reset
             *
             * If the start timestamp of old bucket is behind provided time, that means
             * the bucket is deprecated. We have to reset the bucket to current {@code windowStart}.
             * Note that the reset and clean-up operations are hard to be atomic,
             * so we need a update lock to guarantee the correctness of bucket update.
             *
             * The update lock is conditional (tiny scope) and will take effect only when
             * bucket is deprecated, so in most cases it won't lead to performance loss.
             */
            if (updateLock.tryLock()) {
                try {
                    // Successfully get the update lock, now we reset the bucket.
                    return resetWindowTo(old, windowStart);
                } finally {
                    updateLock.unlock();
                }
            } else {
                // Contention failed, the thread will yield its time slice to wait for bucket available.
                Thread.yield();
            }
        } else if (windowStart < old.windowStart()) {
            // Should not go through here, as the provided time is already behind.
            return new WindowWrap<T>(windowLengthInMs, windowStart, newEmptyBucket(timeMillis));
        }
    }
}
复制代码
  • 获取数组索引位置,和窗口开始时间
// 例如:sampleCount=60,intervalInMs=60*1000,curTime= 1640931929894
//  		timeId = 1640931929894/1000 = 1640931929;
//      idx = 1640931929%60 = 29;
// 计算环形数组索引位置,当前时间毫秒数对窗口时间宽度(windowLengthInMs = intervalInMs / sampleCount)取整,在对数组长度(array.length()=sampleCount)取模得到数组下标
private int calculateTimeIdx(/*@Valid*/ long timeMillis) {
    long timeId = timeMillis / windowLengthInMs;
    // Calculate current index so we can map the timestamp to the leap array.
    return (int)(timeId % array.length());
}

例如:curTime= 1640931929894
  		windowStart = 1640931929894-1640931929894%1000 = 1640931929000
// 计算窗口的开始时间
protected long calculateWindowStart(/*@Valid*/ long timeMillis) {
  return timeMillis - timeMillis % windowLengthInMs;
}
复制代码
  • 获取当前所有窗口统计值
public List<T> values(long timeMillis) {
    if (timeMillis < 0) {
        return new ArrayList<T>();
    }
    int size = array.length();
    List<T> result = new ArrayList<T>(size);

    for (int i = 0; i < size; i++) {
        WindowWrap<T> windowWrap = array.get(i);
        if (windowWrap == null || isWindowDeprecated(timeMillis, windowWrap)) {
            continue;
        }
        result.add(windowWrap.value());
    }
    return result;
}

// 核心是:isWindowDeprecated 窗口是否失效,当前时间减去旧窗口开始时间如果大于总的窗口间隔时间,就认为当前窗口已失效
// 例如:sampleCount=60,intervalInMs=60*1000,curTime= 1640931929894
// 1640931929894 - 1640931919000 > 60*1000 = 60894 > 60000 = true,相当于过了 60s 了,之前所有的都是失效的窗口
public boolean isWindowDeprecated(long time, WindowWrap<T> windowWrap) {
  return time - windowWrap.windowStart() > intervalInMs;
}
复制代码

滑动窗口的使用场景

FlowRuleManager

​ 流控规则管理,统计每分钟指标,也是采用 LeapArray 环形数组方式维护,分为 60 个是 slot,每个窗口时间间隔 1 秒。

@SuppressWarnings("PMD.ThreadPoolCreationRule")
private static final ScheduledExecutorService SCHEDULER = Executors.newScheduledThreadPool(1,
    new NamedThreadFactory("sentinel-metrics-record-task", true));
复制代码

TimeUtil

​ 毫秒数获取工具,当系统空闲时使用系统时间,系统繁忙或时间获取不到使用 sentinel 维护的时间,也是采用 LeapArray 环形数组方式维护,3 个 slot,时间滑动窗口为 1 秒。

public TimeUtil() {
    this.statistics = new LeapArray<TimeUtil.Statistic>(3, 3000) {

        @Override
        public Statistic newEmptyBucket(long timeMillis) {
            return new Statistic();
        }

        @Override
        protected WindowWrap<Statistic> resetWindowTo(WindowWrap<Statistic> windowWrap, long startTime) {
            Statistic val = windowWrap.value();
            val.getReads().reset();
            val.getWrites().reset();
            windowWrap.resetTo(startTime);
            return windowWrap;
        }
    };
    this.currentTimeMillis = System.currentTimeMillis();
    this.lastCheck = this.currentTimeMillis;
    Thread daemon = new Thread(this);
    daemon.setDaemon(true);
    daemon.setName("sentinel-time-tick-thread");
    daemon.start();
}
复制代码

业务限流实现

​ 限流实现,统计秒级别指标,进行限流等其他控制,采用 LeapArray 环形数组方式维护,2 个 slot,时间滑动窗口为 500 毫秒。

p (PASS)通过请求数 b (BLOCK)阻塞请求数,限流数 w(OCCUPIED_PASS)在未来的配额中通过数

sampleCount=2,intervalInMs=1*1000, timeMillis= 1640866390362 ---> (2021-12-30 20:13:10)

当前数组索引:

idx = (1640866390362/500)%2 = 0; 当前窗口起始时间: windowStart = 1640866390362-1640866390362%500 = 1640866390000

old = array[idx] = array[0]; old.windowStart() = 1640866348000 ---> (2021-12-30 20:12:28) windowStart > old.windowStart() ===> 重置当前窗口值 ===> resetWindowTo(old, windowStart);

实现借鉴

  • MetricBucket 类使用 LongAdder 来做计数统计,相较于 AtomicLong 等性能更高(减少乐观锁的重试次数)。
  • 滑动窗口使用环形数组(LeapArray)重复利用 WindowWrap,避免大量重复创建对象,减少 ygc 压力。

对比:Hystrix 限流实现

​ Hystrix 的滑动窗口实现类 HystrixRollingNumber,在 hystrix 中,一个滑动窗口,包含若干个桶(默认是 10 个),每个桶保存一定时间间隔内的统计数据(默认是 1s)。

​ 每个矩形框代表一个桶,每个桶记录着 1 秒内的 4 个指标数据:成功量、失败量、超时量、拒绝量。这 10 个桶合起来就是一个完整的滑动窗口。

​ 从业务上讲,值得注意的是:桶对象有一个不可变的属性-windowStart,它表明该桶对象用来保存[windowStart, windowStart + bucketSizeInMillseconds)时间段内的统计信息。

​ 从技术来讲,值得注意的是:因为每个桶都会被多个线程并发地更新指标数据,所以桶对象需要提供一些线程安全的数据结构和更新方法。为此,hystrix 大量使用了 CAS,而不是锁。

​ hystrix 使用一个环形数组来维护这些桶,并且它的环形数组的实现类似于一个 FIFO 的队列。该数组实现有一个叫 addLast(Bucket o)的方法,用于向环形数组的末尾追加新的桶对象,当数组中的元素个数没超过最大大小时,只是简单的维护尾指针;否则,在维护尾指针时,还要通过维护首指针,将第一个位置上元素剔除掉。可以看出,该环形数组的表现类似于 FIFO 队列。

总结

​ 本章主要介绍 Sentinel 由来及发展,浅析了 sentinel 限流滑动窗口的实现 LeapArray 数据结构设计,对比了 Hystrix 限流实现。

参考:

github.com/alibaba/Sen…

cloud.tencent.com/developer/a…
