在可视化开发中，无论是二维的 canvas 还是三维开发，线条的绘制都是非常常见的，比如绘制城市之间的迁徙图、运动轨迹图等等。不管是在三维还是二维，所有物体都是由点构成、两点构成线、三点构成面。那么在 ThreeJS 中绘制一根简单的线的背后又有哪些故事呢，本文将逐一解开。

一根线的诞生

在 ThreeJS 中，物体由几何体(Geometry) 和材质(Material) 构成，物体以何种方式（点、线、面）展示取决于渲染方式（ThreeJS 提供了不同的物体构造函数）。

翻看 ThreeJS 的 API，与线相关有这些：

简单来说，ThreeJS 提供了 LineBasicMaterial 和 LineDashedMaterial 两类材质，主要控制线的颜色，宽度等；几何体主要控制线段断点的位置等，主要使用 BufferGeometry 这个基本几何类来创建线的几何体。同时也提供了一些线生成函数来帮助生成线几何体。

直线

在 API 中提供了 Line LineLoop LineSegments 三类线相关的物体

Line

先使用 Line 来创建一根最简单的线：

// 创建材质
const material = new THREE.LineBasicMaterial({ color: 0xff0000 });
// 创建空几何体
const geometry = new THREE.BufferGeometry()
const points = [];
points.push(new THREE.Vector3(20, 20, 0));
points.push(new THREE.Vector3(20, -20, 0));
points.push(new THREE.Vector3(-20, -20, 0));
points.push(new THREE.Vector3(-20, 20, 0));
// 绑定顶点到空几何体
geometry.setFromPoints(points);

const line = new THREE.Line(geometry, material);
scene.add(line);

LineLoop

LineLoop 用于将一系列点绘制成一条连续的线，它和 Line 几乎一样，唯一的区别就是所有点连接之后会将第一个点和最后一个点相连接，这种线条在实际项目中用于绘制某个区域，比如在地图上用线条勾选出某一区域。使用 LineLoop 创建一个对象：

// 创建材质
const material = new THREE.LineBasicMaterial({ color: 0xff0000 });
// 创建空几何体
const geometry = new THREE.BufferGeometry()
const points = [];
points.push(new THREE.Vector3(20, 20, 0));
points.push(new THREE.Vector3(20, -20, 0));
points.push(new THREE.Vector3(-20, -20, 0));
points.push(new THREE.Vector3(-20, 20, 0));
// 绑定顶点到空几何体
geometry.setFromPoints(points);

const line = new THREE.LineLoop(geometry, material);
scene.add(line);

同样是四个点，使用 LineLoop 创建后是一个闭合的区域。

LineSegments

LineSegments 用于将两个点连接为一条线，它会将我们传递的一系列点自动分配成两个为一组，然后将分配好的两个点连接，这种先天实际项目中主要用于绘制具有相同开始点，结束点不同的线条，比如常用到的遗传图。使用 LineSegments 创建一个对象：

// 创建材质
const material = new THREE.LineBasicMaterial({ color: 0xff0000 });
// 创建空几何体
const geometry = new THREE.BufferGeometry()
const points = [];
points.push(new THREE.Vector3(20, 20, 0));
points.push(new THREE.Vector3(20, -20, 0));
points.push(new THREE.Vector3(-20, -20, 0));
points.push(new THREE.Vector3(-20, 20, 0));
// 绑定顶点到空几何体
geometry.setFromPoints(points);

const line = new THREE.LineSegments(geometry, material);
scene.add(line);

区别

上述三个线对象的区别是底层渲染的 WebGL 方式不同，假设有 p1/p2/p3/p4/p5 五个点，

Line 使用的是 gl.LINE_STRIP，画一条直线到下一个顶点，最终连线是 p1- > p2 -> p3 -> p4 -> p5
LineLoop 使用的是 gl.LINE_LOOP，绘制一条直线到下一个顶点，并将最后一个顶点返回到第一个顶点，最终连线是 p1- > p2 -> p3 -> p4 -> p5 -> p1
LineSegments 使用的是 gl.LINES，在一对顶点之间画一条线，最终连线是 p1- > p2 p3 -> p4

如果仅仅是绘制两个点之间的一条线段，那么上述三种实现方式都是没有什么区别的，实现效果都是一样的。

虚线

除了 LineBasicMaterial，ThreeJS 还提供了 LineDashedMaterial 这个材质来绘制虚线：

// 虚线材质
const material = new THREE.LineDashedMaterial({
  color: 0xff0000,
  scale: 1,
  dashSize: 3,
  gapSize: 1,
});

const points = [];
points.push(new THREE.Vector3(10, 10, 0));
  points.push(new THREE.Vector3(10, -10, 0));
  points.push(new THREE.Vector3(-10, -10, 0));
  points.push(new THREE.Vector3(-10, 10, 0));
const geometry = new THREE.BufferGeometry().setFromPoints(points);
const line = new THREE.Line(geometry, material);
// 计算LineDashedMaterial所需的距离的值的数组。
line.computeLineDistances();
scene.add(line);

需要注意的是，绘制虚线需要计算线条之间的距离，否则不会出现虚线的效果。对于几何体中的每一个顶点，line.computeLineDistances 这个方法计算出了当前点到线的起始点的累积长度。

炫酷的线

加点宽度

LineBasicMaterial 提供了设置线宽的 linewidth、相邻线段间的连接形状 linecap 以及端点形状 linecap，但是设置了之后却发现不生效，ThreeJS 的文档也说明了这一点：

由于底层 OpenGL 渲染的限制性，线宽的最大和最小值都只能为 1，线宽无法设置，那么线段之间的连接形状设置也就没有意义了，因此这三个设置项都是无法生效的。

ThreeJS 官方提供了一个可以设置线宽的 demo，这个 demo 使用了扩展包 jsm 中的材质 LineMaterial、几何体 LineGeometry 和对象 Line2。

import { Line2 } from './jsm/lines/Line2.js';
import { LineMaterial } from './jsm/lines/LineMaterial.js';
import { LineGeometry } from './jsm/lines/LineGeometry.js';

const geometry = new LineGeometry();
geometry.setPositions( positions );

const matLine = new LineMaterial({
  color: 0xffffff,
  linewidth: 5, // in world units with size attenuation, pixels otherwise
  //resolution:  // to be set by renderer, eventually
  dashed: false,
  alphaToCoverage: true,
});

const line = new Line2(geometry, matLine);
line.computeLineDistances();
line.scale.set(1, 1, 1);
scene.add( line );

function animate() {
  renderer.render(scene, camera);
	// renderer will set this eventually
  matLine.resolution.set( window.innerWidth, window.innerHeight ); // resolution of the viewport
  requestAnimationFrame(animate);
}

需要注意的是，在渲染循环的 loop 中，每帧都需要重新设置材质的 resolution ，否则宽度效果就无法生效；Line2 没有提供文档说明，具体参数需要通过观察源码进行探索。

加点颜色

在基本 demo 中，通过材质的 color 来统一设置线的颜色，那么如果想实现渐变效果又该如何实现呢？

在材质设置中， vertexColors 这个参数可以控制材质颜色的来源，如果设置为 true，那么颜色的计算逻辑来自于顶点颜色，通过一定的插值平滑过渡为连续的颜色变化。

// 创建材质
const material = new THREE.LineMaterial({
  linewidth: 2,
  vertexColors: true,
  resolution: new THREE.Vector2(800, 600),
});

// 创建空几何体
const geometry = new THREE.LineGeometry();
geometry.setPositions([
  10,10,0, 10,-10,0, -10,-10,0, -10,10,0
]);
// 设置顶点颜色
geometry.setColors([
  1, 0, 0, 0, 1, 0, 0, 0, 1, 1, 1, 0
]);

const line = new THREE.Line2(geometry, material);
line.computeLineDistances();
scene.add(line);

上述代码创建了四个点，分别设置顶点颜色为红色(1,0,0)、绿色(0,1,0)、蓝色(0,0,1)、黄色(1,1,0)，得到的渲染效果如下图：

这个例子只设置了四个顶点的颜色，如果颜色的插值函数间隔取得更小，我们就能创建出细节更丰富的颜色。

加点形状

两点相连可以指定一根线，如果点与点之间的间距非常小，而点又非常密集时，点点之间相连即可以生成各式各样的曲线了。

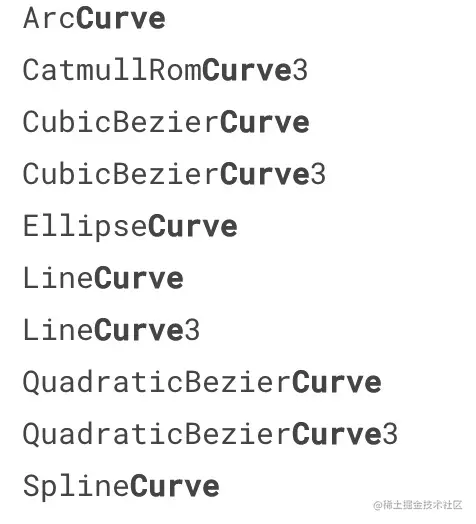

ThreeJS 提供了多种曲线生成函数，主要分为二维曲线和三维曲线：

ArcCurve 和 EllipseCurve 分别绘制圆和椭圆的，EllipseCurve 是 ArcCurve 的基类；
LineCurve 和 LineCurve3 分别绘制二维和三维的曲线（数学曲线的定义包括直线），他们都由起始点和终止点组成；
QuadraticBezierCurve、QuadraticBezierCurve3、CubicBezierCurve和 CubicBezierCurve3 分别是二维、三维、二阶、三阶贝塞尔曲线；
SplineCurve 和 CatmullRomCurve3 分别是二维和三维的样条曲线，使用 Catmull-Rom 算法，从一系列的点创建一条平滑的样条曲线。

贝塞尔曲线与 CatmullRom 曲线的区别在于，CatmullRom 曲线可以平滑的通过所有点，一般用于绘制轨迹，而贝塞尔曲线通过中间点来构造切线。

贝塞尔曲线

CatmullRom 曲线

这些构造函数通过参数生成曲线，Curve 基类提供了 getPoints 方法类获取曲线上的点，参数为曲线划分段数，段数越多，划分越密，点越多，曲线越光滑。最后将这系列点并赋值到几何体中，以贝塞尔曲线为例：

// 创建几何体
const geometry = new THREE.BufferGeometry();
// 创建曲线
const curve = new THREE.CubicBezierCurve3(
  new THREE.Vector3(-10, -20, -10),
  new THREE.Vector3(-10, 40, -10),
  new THREE.Vector3(10, 40, 10),
  new THREE.Vector3(10, -20, 10)
);
// getPoints 方法从曲线中获取点
const points = curve.getPoints(100);
// 将这系列点赋值给几何体
geometry.setFromPoints(points);
// 创建材质
const material = new THREE.LineBasicMaterial({color: 0xff0000});
const line = new THREE.Line(geometry, material);
scene.add(line);

我们也可以通过继承 Curve 基类，通过重写基类中 getPoint 方法来实现自定义曲线，getPoint 方法是返回在曲线中给定位置 t 的向量。

比如实现一条正弦函数的曲线：

class CustomSinCurve extends THREE.Curve {
	constructor( scale = 1 ) {
		super();
		this.scale = scale;
	}

	getPoint( t, optionalTarget = new THREE.Vector3() ) {
		const tx = t * 3 - 1.5;
		const ty = Math.sin( 2 * Math.PI * t );
		const tz = 0;

		return optionalTarget.set( tx, ty, tz ).multiplyScalar( this.scale );
	}
}

加点拉伸

线不管如何变化都只是二维平面，虽然上述有一些三维曲线，不过是法平面不同。如果我们想模拟一些类似管道的效果，管道是有直径的概念，那么二维线肯定无法满足要求。所以我们需要使用其他几何体来实现管道效果。

ThreeJS 封装了很多几何体供我们使用，其中就有一个 TubeGeometry 管道几何体，它可以根据 3d 曲线往外拉伸出一条管道，它的构造函数：

class TubeGeometry(path : Curve, tubularSegments : Integer, radius : Float, radialSegments : Integer, closed : Boolean)

path 即是曲线，描述管道形状。我们使用前面自己创建的正弦函数曲线CustomSinCurve 来生成一条曲线，并使用 TubeGeometry 拉伸。

const tubeGeometry = new THREE.TubeGeometry(new CustomSinCurve(10), 20, 2, 8, false);
const tubeMaterial = new THREE.MeshStandardMaterial({ color: 0x156289, emissive: 0x072534, side: THREE.DoubleSide });
const tube = new THREE.Mesh(tubeGeometry, tubeMaterial);
scene.add(tube)

加点动画

到这个时候，我们的线已经有了宽度、颜色、形状，那么下一步该动起来了！动起来的实质是在每个渲染帧改变物体的某个属性，形成一定的连续效果，所以我们有两个思路去让线条动起来，一种是让线的几何体动起来，一种是让线的材质动起来，

流动的线

在材质动画中，使用最为频繁的是贴图流动。通过设置贴图的 repeat 属性，并不断改变贴图对象的 offset 让贴图产生流动效果。

如果要在线中实现贴图流动效果，二维的线是无法实现的，必须要在拉伸后的三维管道中才有意义。同样使用前述实现的管道体，然后对材质赋予贴图配置：

// 创建纹理
const imgUrl = 'xxx'; // 图片地址
const texture = new THREE.TextureLoader().load(imgUrl);
texture.wrapS = THREE.RepeatWrapping;
texture.wrapT = THREE.RepeatWrapping;
// 控制纹理重复参数
texture.repeat.x = 10;
texture.repeat.y = 1;
// 将纹理应用于材质
const tubeMaterial = new THREE.MeshStandardMaterial({
   color: 0x156289,
   emissive: 0x156289,
   map: texture,
   side: THREE.DoubleSide,
});
const tube = new THREE.Mesh(tubeGeometry, tubeMaterial);
scene.add(tube)

function renderLoop() {
  const delta = clock.getDelta();
  renderer.render(scene, camera);
  // 在renderloop中更新纹理的offset
  if (texture) {
    texture.offset.x -= 0.01;
  }
  requestAnimationFrame(renderLoop);
}

demo

生长的线

生长的线的实现思路很简单，先计算定义好一系列点，即线的最终形状，然后再创建一条只有前两个点的线，然后向创建好的线里面按顺序塞入其他点，再更新这条线，最终就能得到线生长的效果。

BufferGeometry 的更新

在此之前，我们再次来了解一下 ThreeJS 中的几何体。ThreeJS 中的几何体可以分为，点Points、线Line、网格Mesh。Points 模型创建的物体是由一个个点构成，每个点都有自己的位置，Line 模型创建的物体是连续的线条，这些线可以理解为是按顺序把所有点连接起来， Mesh 网格模型创建的物体是由一个个小三角形组成，这些小三角形又是由三个点确定。不管是哪一种模型，它们都有一个共同点，就是都离不开点，每一个点都有确定的 x y z，BoxGeometry、SphereGeometry 帮我们封装了对这些点的操作，我们只需要告诉它们长宽高或者半径这些信息，它就会帮我创建一个默认的几何体。而 BufferGeometry 就是完全由我们自己去操作点信息的方法，我们可以通过它去设置每一个点的位置(position)、每一个点的颜色(color)、每一个点的法向量(normal) 等。

与 Geometry 相比，BufferGeometry 将信息（例如顶点位置，面索引，法线，颜色，uv和任何自定义属性）存储在 buffer 中 —— 也就是 Typed Arrays。这使得它们通常比标准 Geometry 更快，但缺点是更难用。

在更新 BufferGeometry 时，最重要的一个点是，不能调整 buffer 的大小，这种操作开销很大，相当于创建了个新的 geometry，但可以更新 buffer 的内容。所以如果期望 BufferGeometry 的某个属性会增加，比如顶点的数量，必须预先分配足够大的 buffer 来容纳可能创建的任意新顶点数。当然，这也意味着 BufferGeometry 将有一个最大大小，也就是无法创建一个可以高效无限扩展的 BufferGeometry。

那么，在绘制生长的线时，实际问题就是在渲染时扩展线的顶点。举个例子，我们先为 BufferGeometry 的顶点属性分配可容纳 500 个顶点的缓冲区，但最初只绘制 2 个，再通过 BufferGeometry 的 drawRange 方法来控制绘制的缓冲区范围。

const MAX_POINTS = 500;
// 创建几何体
const geometry = new THREE.BufferGeometry();

// 设置几何体的属性
const positions = new Float32Array( MAX_POINTS * 3 ); // 一个顶点向量需要3个位置描述
geometry.setAttribute( 'position', new THREE.BufferAttribute( positions, 3 ) );

// 控制绘制范围
const drawCount = 2; // 只绘制前两个点
geometry.setDrawRange( 0, drawCount );

// 创建材质
const material = new THREE.LineBasicMaterial( { color: 0xff0000 } );

// 创建线
const line = new THREE.Line( geometry, material );
scene.add(line);

然后随机添加顶点到线中：

const positions = line.geometry.attributes.position.array;

let x, y, z, index;
x = y = z = index = 0;

for ( let i = 0; i < MAX_POINTS; i ++ ) {
    positions[ index ++ ] = x;
    positions[ index ++ ] = y;
    positions[ index ++ ] = z;

    x += ( Math.random() - 0.5 ) * 30;
    y += ( Math.random() - 0.5 ) * 30;
    z += ( Math.random() - 0.5 ) * 30;

}

如果要更改第一次渲染后渲染的点数，执行以下操作：

line.geometry.setDrawRange(0, newValue);

如果要在第一次渲染后更改 position 数值，则需要设置 needsUpdate 标志：

line.geometry.attributes.position.needsUpdate = true; // 需要加在第一次渲染之后

demo

画线

在三维搭建场景下的编辑器中，经常需要绘制物体与物体之间的连接，例如工业场景中绘制管道、建模场景中绘制货架等等。这个过程可以抽象为在屏幕上点击两点生成一条直线。在二维场景下，这个功能听起来没有任何难度，但是在三维场景中，又该如何实现呢？

首先要解决的是线的顶点更新，即鼠标点击一次确定线中的一个顶点，再次点击确定下一个顶点位置，其次要解决的是三维场景下点击与交互问题，如何在二维屏幕中确定三维点位置，如何保证用户点击的点就是其所理解的位置。

LineGeometry 的更新

在绘制普通的线时，几何体都使用了 BufferGeometry，我们也在上一小节介绍了如何对其进行更新。但在绘制有宽度的线这一节中，我们使用了扩展包 jsm 中的材质 LineMaterial、几何体 LineGeometry 和对象 Line2。LineGeometry 又该如何更新呢？

LineGeometry 提供了 setPosition 的方法，对其 BufferAttribute 进行操作，因此我们不需要关心如何更新

翻看源码可以知道，LineGeometry 的底层渲染，并不是直接通过 positions 属性来计算位置，而是通过属性 instanceStart instanceEnd 来设置的。LineGeometry 提供了 setPositions 方法来更新线的顶点。

class LineSegmentsGeometry {
  // ...
  setPositions( array ) {
		let lineSegments;
		if ( array instanceof Float32Array ) {
			lineSegments = array;
		} else if ( Array.isArray( array ) ) {
			lineSegments = new Float32Array( array );
		}
		const instanceBuffer = new InstancedInterleavedBuffer( lineSegments, 6, 1 ); // xyz, xyz
		this.setAttribute( 'instanceStart', new InterleavedBufferAttribute( instanceBuffer, 3, 0 ) ); // xyz
		this.setAttribute( 'instanceEnd', new InterleavedBufferAttribute( instanceBuffer, 3, 3 ) ); // xyz

		this.computeBoundingBox();
		this.computeBoundingSphere();
		return this;
	}
}

因此绘制时我们只需要调用 setPositions 方法来更新线顶点，同时需要预先定好绘制线最大可容纳的顶点数，再控制渲染范围，实现思路同上。

const MaxCount = 10;
const positions = new Float32Array(MaxCount * 3);
const points = [];

const material = new THREE.LineMaterial({
  linewidth: 2,
  color: 0xffffff,
  resolution: new THREE.Vector2(800, 600)
});
geometry = new THREE.LineGeometry();
geometry.setPositions(positions);
geometry.instanceCount = 0;
line = new THREE.Line2(geometry, material);
line.computeLineDistances();
scene.add(line);

// 鼠标移动或点击时更新线
function updateLine() {
  positions[count * 3 - 3] = mouse.x;
  positions[count * 3 - 2] = mouse.y;
  positions[count * 3 - 1] = mouse.z;
  geometry.setPositions(positions);
  geometry.instanceCount = count - 1;
}

点击与交互

在三维场景下如何实现点选交互呢？鼠标所在的屏幕是一个二维的世界，而屏幕呈现的是一个三维世界，首先先解释一下三种坐标系的关系：世界坐标系、屏幕坐标系、视点坐标系。

场景坐标系(世界坐标系)

通过 ThreeJS 构建出来的场景，都具有一个固定不变的坐标系（无论相机的位置在哪），并且放置的任何物体都要以这个坐标系来确定自己的位置，也就是(0,0,0) 坐标。例如我们创建一个场景并添加箭头辅助。
屏幕坐标

在显示屏上的坐标就是屏幕坐标系。如下图所示，其中的 clientX 和 clientY 的最值由，window.innerWidth,window.innerHeight 决定。
视点坐标

视点坐标系就是以相机的中心点为原点，但是相机的位置，也是根据世界坐标系来偏移的，WebGL 会将世界坐标先变换到视点坐标，然后进行裁剪，只有在视线范围(视见体)之内的场景才会进入下一阶段的计算如下图添加了相机辅助线.

如果想获取鼠标点击的坐标，就需要把屏幕坐标系转换为 ThreeJS 中的场景坐标系。一种是采用几何相交性计算的方式，从鼠标点击的地方，沿着视角方向发射一条射线。通过射线与三维模型的几何相交性判断来决定物体是否被拾取到。 ThreeJS 内置了一个 Raycaster 的类，为我们提供的是一个射线，然后我们可以根据不同的方向去发射射线，根据射线是否被阻挡，来判断我们是否碰到了物体。来看看如何使用 Raycaster类来实现鼠标点击物体的高亮显示效果

const raycaster = new THREE.Raycaster();
const mouse = new THREE.Vector2();
renderer.domElement.addEventListener("mousedown", (event) => {
    mouse.x = (event.clientX / window.innerWidth) * 2 - 1;
    mouse.y = -(event.clientY / window.innerHeight) * 2 + 1;
    raycaster.setFromCamera(mouse, camera);
    const intersects = raycaster.intersectObjects(cubes, true);
    if (intersects.length > 0) {
        var obj = intersects[0].object;
        obj.material.color.set("#ff0000");
        obj.material.needsUpdate= true;
    }
})

实例化 Raycaster 对象，以及一个记录鼠标位置的二维向量 mouse。当监听 dom 节点mousedown 事件被触发的时候，可以在事件回调里面，获取到鼠标在当前 dom 上的位置 (event.clientX、event.clientY)。然后把屏幕坐标转化为场景坐标系中的屏幕坐标位置。对应关系如下图所示。

屏幕坐标系的原点为左上角，Y 轴向下，而三维坐标系的原点是屏幕中心，Y 轴向上且做了归一化处理，因此如果要讲鼠标位置 x 换算到三维坐标系中：

1.将原点转到屏幕中间即 x - 0.5*canvasWidth
2.做归一化处理 (x - 0.5*canvasWidth)/(0.5*canvasWidth)
即最终 (event.clientX / window.innerWidth) * 2 - 1;

y 轴计算同理，不过做了一次翻转。

继续调用 raycaster 的 setFromCamera 方法，可以获得一条和相机朝向一致、从鼠标点射出去的射线。然后调用射线与物体相交的检测函数 intersectObjects。

class Raycaster {
  // ...
  intersectObjects(objects: Object3D[], recursive?: boolean, optionalTarget?: Intersection[]): Intersection[];
}

第一个参数 objects 是检测与射线相交的一组物体，第二个参数 recursive 默认只检测当前级别的物体，子物体不做检测。如果需要检查所有后代，需要显示设置为 true。

在画线中的交互限制

在画线场景下，点击两点确定一条直线，但是在二维屏幕内去看三维世界，人感受到的三维坐标并不一定是实际的三维坐标，如果画线交互需要更加精确，即保证鼠标点击的点就是用户理解的三维坐标点，那么需要加一些限制。

因为在二维屏幕内可以精确确定一个点的位置，那么如果我们把射线拾取范围限制在一个固定平面内呢？即先确定平面，再确定点的位置。进入下一个点绘制前，可以切换平面。通过限制拾取范围，保证鼠标点击的点是用户理解的三维坐标点。

简单起见，我们创建三个基础拾取平面 XY/XZ/YZ，绘制一个点时拾取平面是确定的，同时创建辅助网格线来帮助用户观察自己是在哪个平面内绘制。

const planeMaterial = new THREE.MeshBasicMaterial();
const planeGeometry = new THREE.PlaneGeometry(100, 100);
// XY 平面 即在 Z 方向上绘制
const planeXY = new THREE.Mesh(planeGeometry, planeMaterial);
planeXY.visible = false;
planeXY.name = "planeXY";
planeXY.rotation.set(0, 0, 0);
scene.add(planeXY);
// XZ 平面 即在 Y 方向上绘制
const planeXZ = new THREE.Mesh(planeGeometry, planeMaterial);
planeXZ.visible = false;
planeXZ.name = "planeXZ";
planeXZ.rotation.set(-Math.PI / 2, 0, 0);
scene.add(planeXZ);
// YZ 平面 即在 X 方向上绘制
const planeYZ = new THREE.Mesh(planeGeometry, planeMaterial);
planeYZ.visible = false;
planeYZ.name = "planeYZ";
planeYZ.rotation.set(0, Math.PI / 2, 0);
scene.add(planeYZ);

// 辅助网格
const grid = new THREE.GridHelper(10, 10);
scene.add(grid);

// 初始化设置
mode = "XZ";
grid.rotation.set(0, 0, 0);
activePlane = planeXZ;// 设置拾取平面

鼠标移动时更新位置

在鼠标移动时，用射线获取鼠标点与拾取平面的坐标，作为线的下一个点位置：

function handleMouseMove(event) {
  if (drawEnabled) {
    const { clientX, clientY } = event;
    const rect = container.getBoundingClientRect();
    mouse.x = ((clientX - rect.left) / rect.width) * 2 - 1;
    mouse.y = -(((clientY - rect.top) / rect.height) * 2) + 1;

    raycaster.setFromCamera(mouse, camera);
		// 计算射线与当前平面的交叉点
    const intersects = raycaster.intersectObjects([activePlane], true);

    if (intersects.length > 0) {
      const intersect = intersects[0];

      const { x: x0, y: y0, z: z0 } = lastPoint;
      const x = Math.round(intersect.point.x);
      const y = Math.round(intersect.point.y);
      const z = Math.round(intersect.point.z);
      const newPoint = new THREE.Vector3();

      if (mode === "XY") {
        newPoint.set(x, y, z0);
      } else if (mode === "YZ") {
        newPoint.set(x0, y, z);
      } else if (mode === "XZ") {
        newPoint.set(x, y0, z);
      }
      mouse.copy(newPoint);
      updateLine();
    }
  }
}

鼠标点击时添加点

鼠标点击后，当前点被正式添加到线中，并作为上一个顶点记录，同时更新拾取平面与辅助网格的位置。

function handleMouseClick() {
  if (drawEnabled) {
    const { x, y, z } = mouse;
    positions[count * 3 + 0] = x;
    positions[count * 3 + 1] = y;
    positions[count * 3 + 2] = z;
    count += 1;
    grid.position.set(x, y, z);
    activePlane.position.set(x, y, z);
    lastPoint = mouse.clone();
  }
}

键盘切换模式

为方便起见，监听键盘事件来控制模式，X/Y/Z 分别切换不同的拾取平面，D/S 来控制画线是否可以操作。

function handleKeydown(event) {
  if (drawEnabled) {
    switch (event.key) {
      case "d":
        drawEnabled = false;
        break;
      case "s":
        drawEnabled = true;
        break;
      case "x":
        mode = "YZ";
        grid.rotation.set(-Math.PI / 2, 0, 0);
        activePlane = planeYZ;
        break;
      case "y":
        mode = "XZ";
        grid.rotation.set(0, 0, 0);
        activePlane = planeXZ;
        break;
      case "z":
        mode = "XY";
        grid.rotation.set(0, 0, Math.PI / 2);
        activePlane = planeXY;
        break;
      default:
    }
  }
}

最后实现的效果

Demo

如果稍加拓展，可以对交互进行更细致的优化，也可以在生成线之后对线材质的相关属性进行编辑，可以玩的花样就非常多了。

总结

线在图形绘制中一直是一个非常有意思的话题，可延伸的技术点也很多。从 OpenGL 中基本的线连接方式，到为线加一些宽度、颜色等效果，以及在编辑场景下如何实现画线功能。上述对 ThreeJS 中线的总结如果有任何问题，都欢迎一起讨论！

作者：ES2049 | Timeless

文章可随意转载，但请保留原文链接。

非常欢迎有激情的你加入 ES2049 Studio，简历请发送至 caijun.hcj@alibaba-inc.com 。

ThreeJS 中线的那些事
