小菜鸡的探索：netty的I/O模式

1. 啥是I/O模式？

对于I/O模式，以下馆子做一个类比。下馆子时，我们可能会遇到3种模式：

• 类似于学校饭堂，需要排队，排队点餐结账，打好饭后，找位置干饭；
• 类似于美食广场，点好餐后，餐馆开始做菜（此时你可以做其他事情，没必要等着），当菜做好了，会喊你的号，你要过去店门口，拿好自己的餐，才找位置干饭；
• 类似于餐厅包厢，点菜后，此时你可以继续做其他事情，当菜做好后，菜会直接端上桌；

上面的下馆子的类比关系：

• 馆子类比提供服务的服务器
• 饭菜类比数据
• 饭菜可以吃了类比数据就绪
• 送饭菜类比数据的读取
• 客人类比等待数据的线程

经典的I/O模式有3种，BIO（阻塞IO）、NIO（非阻塞IO）、AIO（异步IO）。

• BIO：under JDK 1.4 类似于饭堂打饭的模式，阻塞、同步。当数据未就绪（菜没做好），线程发生阻塞，直到数据就绪为止。数据就绪后，唤醒当前线程（同步）读取数据（自己端菜）；
• NIO：JDK 1.4 java.nio 类似于美食广场的模式，非阻塞、同步。当数据未就绪时（菜没做好），线程不会发生阻塞，可以执行其他任务。数据就绪后，当前线程（同步）进行数据读取（自己端菜）；
• AIO：JDK 1.7 类似于餐厅包厢，非阻塞、异步。当数据未就绪时（菜没做好），线程不会发生阻塞，可以执行其他任务。数据就绪后，由程序的其他线程（异步）进行数据读取（服务员端菜）；

2. netty 对IO模式的支持

BIO(OIO deprecate)	NIO(common)	NIO(linux)	NIO(macOS)	AIO（deprecate）
ThreadPerChannelEventLoopGroup	NioEventLoopGroup	EpollEventLoopGroup	KQueueEventLoopGroup	AioEventLoopGroup
ThreadPerChannelEventLoop	NioEventLoop	EpollEventLoop	KQueueEventLoop	AioEventLoop
OioServerSocketChannel	NioServerSocketChannel	EpollServerSocketChannel	KQueueServerSocketChannel	AioServerSocketChannel
OioSocketChannel	NioSocketChannel	EpollSocketChannel	KQueueSocketChannel	AioSocketChannel

2.1. 为啥BIO不建议使用（deprecate）？

假若连接数在较高时，太多线程处于阻塞状态，线程阻塞会被认为是一种浪费CPU资源的方式，线程太多时，CPU上下文切换成本较高，效率低下。 但是BIO也不是一无是处，假若连接数不高，并发度不高时，BIO不输NIO。

2.2. 为啥会删掉已经做好的AIO？

AIO在windows实现较为成熟，但是在linux实现不够成熟，且linux又常用作于服务器。

linux下，AIO相比NIO的性能提高并不理想。

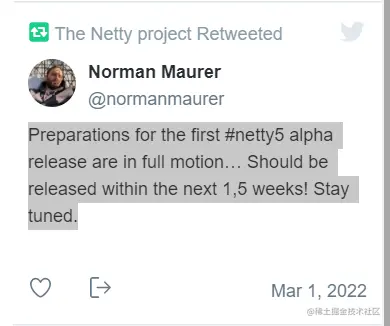

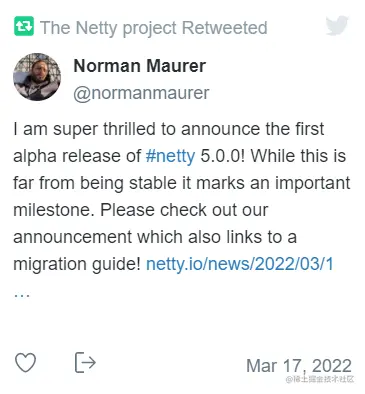

但是，最近5.0版本又重新开始更新了，5.0版本和4.1版本同时更新，4.1必要的特性会合并到5.0版本。

3. netty对Reactor模式的支持

netty 的NIO线程模式是基于Reactor开发模式实现的，核心流程：

• 注册感兴趣的事件
• 扫描是否有感兴趣的事件发生
• 事件发生后做出对应的处理

channel感兴趣的事件：

type	channel type	OP_ACCEPT	OP_CONNECT	OP_WRITE	OP_READ
client	SocketChannel		√	√	√
server	ServerSocketChannel	√
server	SocketChannel			√	√

3.1. Reactor的3种版本

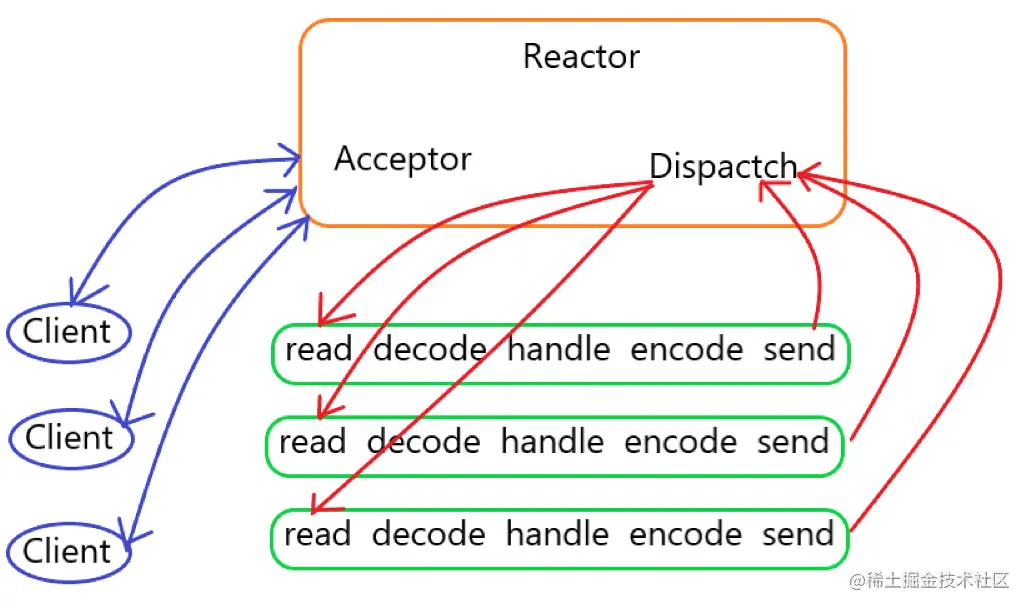

1. Reactor 单线程模式

Reactor 单线程模式下，以下公共皆在同一个线程下执行：

• 接入连接（ServerSocketChannel接受连接SocketChannel）
• 接受请求（SocketChannel#read）
• 请求解码（decode）
• 请求处理（handle）
• 处理结果编码（encode）
• 请求结果写回（SocketChannel#write）
• 断开连接（SocketChannel#close）

就好比，刚起步的餐馆，一人身兼多职：

• 迎客（接入连接）
• 点菜（接受请求）
• 做菜（请求处理）
• 上菜（请求结果写回）
• 送客（断开连接）

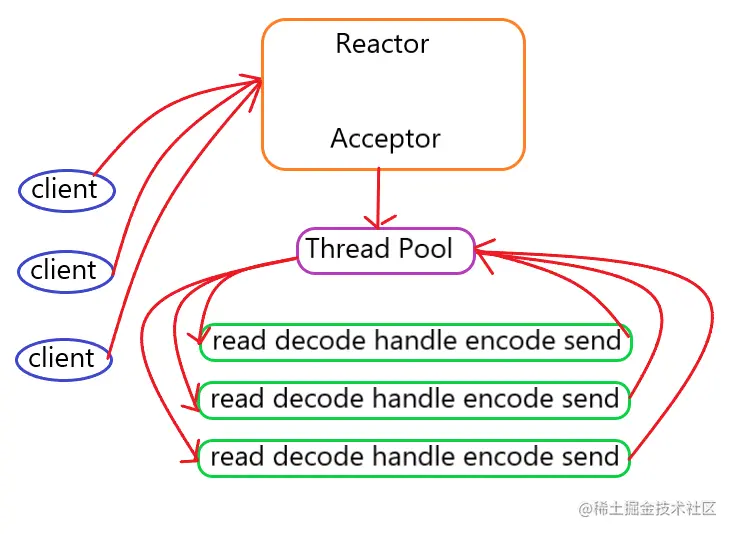

2. Reactor 多线程模式

本模式下是Reactor 单线程模式的多线程版本。

就好比，餐馆业务繁忙后，自己一个忙不过来，需要请多几个人帮忙，每个人的工作内容都是一样的

• 迎客（接入连接）
• 点菜（接受请求）
• 做菜（请求处理）
• 上菜（请求结果写回）
• 送客（断开连接）

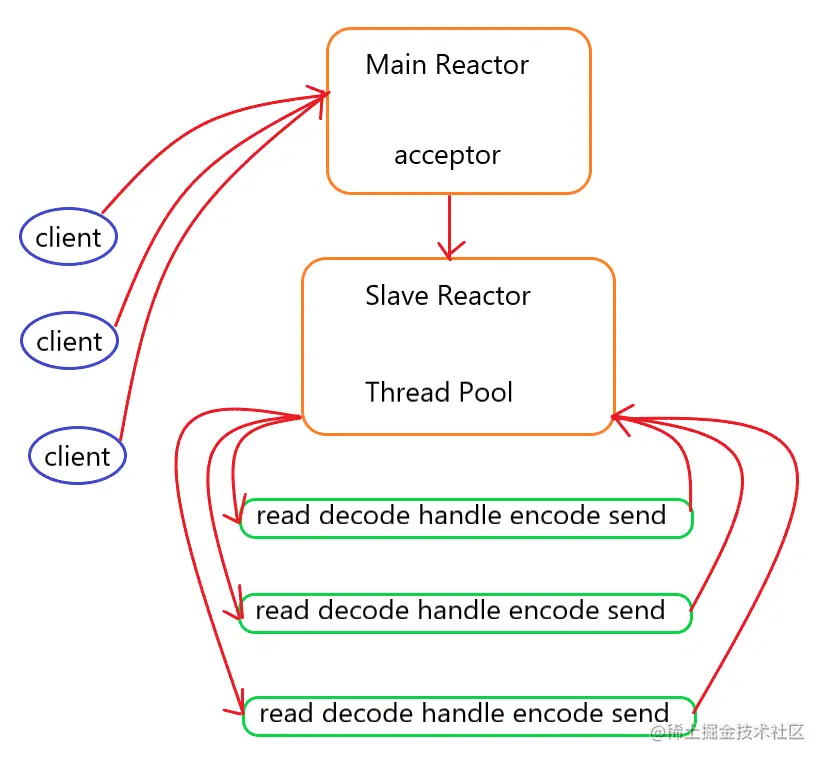

3. Reactor 主从模式

Reactor 主从模式，拆分成俩部分：

• 主模式（boss线程池）
  • 接入连接（ServerSocketChannel接受连接SocketChannel）
• 从模式（worker线程池）
  • 接受请求（SocketChannel#read）
  • 请求解码（decode）
  • 请求处理（handle）
  • 处理结果编码（encode）
  • 请求结果写回（SocketChannel#write）

就好比，餐馆为了提升服务品质，需要专业的人才服务对应的岗位：

• 迎客（接入连接）需要形象更好的人
• 点菜（接受请求）需要记性比较好的、推荐菜品、口才、情商比较好的人
• 做菜（请求处理）需要大厨师炒上几手好菜
• 上菜（请求结果写回）需要细心的人
• 送客（断开连接）需要形象更好的人

3.2. netty是怎么使用这3种Reactor模式的呢？

Reactor 单线程模式：

public class SingleThreadReactor {

    public static void main(String[] args) throws InterruptedException {
        ServerBootstrap serverBootstrap = new ServerBootstrap();
        serverBootstrap.channel(NioServerSocketChannel.class);
        serverBootstrap.option(NioChannelOption.SO_BACKLOG, 1024);
        serverBootstrap.childOption(NioChannelOption.TCP_NODELAY, true);

        // 单线程
        NioEventLoopGroup bossGroup = new NioEventLoopGroup(1);
        try {
            // 注册使用的线程池
            serverBootstrap.group(bossGroup);
            serverBootstrap.childHandler(new ChannelInitializer<NioSocketChannel>() {
                @Override
                protected void initChannel(NioSocketChannel ch) throws Exception {
                    ChannelPipeline pipeline = ch.pipeline();

                    pipeline.addLast("frameDecoder", new OrderFrameDecoder());
                    pipeline.addLast("frameEncoder", new OrderFrameEncoder());

                    pipeline.addLast("protocolDecoder", new OrderProtocolDecoder());
                    pipeline.addLast("protocolEncoder", new OrderProtocolEncoder());

                    pipeline.addLast(new OrderServerProcessHandler());
                }
            });

            ChannelFuture channelFuture = serverBootstrap.bind(8090).sync();
            channelFuture.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
        }
    }
}

Reactor 多线程模式：

public class MultiThreadReactor {

    public static void main(String[] args) throws InterruptedException {
        ServerBootstrap serverBootstrap = new ServerBootstrap();
        serverBootstrap.channel(NioServerSocketChannel.class);
        serverBootstrap.option(NioChannelOption.SO_BACKLOG, 1024);
        serverBootstrap.childOption(NioChannelOption.TCP_NODELAY, true);

        // 多线程
        NioEventLoopGroup bossGroup = new NioEventLoopGroup(16);
        try {
            // 注册使用的线程池
            serverBootstrap.group(bossGroup);
            serverBootstrap.childHandler(new ChannelInitializer<NioSocketChannel>() {
                @Override
                protected void initChannel(NioSocketChannel ch) throws Exception {
                    ChannelPipeline pipeline = ch.pipeline();

                    pipeline.addLast("frameDecoder", new OrderFrameDecoder());
                    pipeline.addLast("frameEncoder", new OrderFrameEncoder());

                    pipeline.addLast("protocolDecoder", new OrderProtocolDecoder());
                    pipeline.addLast("protocolEncoder", new OrderProtocolEncoder());

                    pipeline.addLast(new OrderServerProcessHandler());
                }
            });

            ChannelFuture channelFuture = serverBootstrap.bind(8090).sync();
            channelFuture.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
        }
    }
}

Reactor 主从模式：

public class MasterSlaveReactor {

    public static void main(String[] args) throws InterruptedException {
        ServerBootstrap serverBootstrap = new ServerBootstrap();
        serverBootstrap.channel(NioServerSocketChannel.class);
        serverBootstrap.option(NioChannelOption.SO_BACKLOG, 1024);
        serverBootstrap.childOption(NioChannelOption.TCP_NODELAY, true);

        // 主线程池
        NioEventLoopGroup bossGroup = new NioEventLoopGroup(1);
        // 从线程池
        NioEventLoopGroup workerGroup = new NioEventLoopGroup(16);
        try {
            // 注册使用的线程池
            serverBootstrap.group(bossGroup, workerGroup);
            serverBootstrap.childHandler(new ChannelInitializer<NioSocketChannel>() {
                @Override
                protected void initChannel(NioSocketChannel ch) throws Exception {
                    ChannelPipeline pipeline = ch.pipeline();

                    pipeline.addLast("frameDecoder", new OrderFrameDecoder());
                    pipeline.addLast("frameEncoder", new OrderFrameEncoder());

                    pipeline.addLast("protocolDecoder", new OrderProtocolDecoder());
                    pipeline.addLast("protocolEncoder", new OrderProtocolEncoder());

                    pipeline.addLast(new OrderServerProcessHandler());
                }
            });

            ChannelFuture channelFuture = serverBootstrap.bind(8090).sync();
            channelFuture.channel().closeFuture().sync();
        } finally {
            bossGroup.shutdownGracefully();
            workerGroup.shutdownGracefully();
        }
    }
}

4. netty对Reactor支持的灵魂N问

4.1. 为什么主reactor大多数情况下，只会用到一个线程，并不需要一个线程池？

主reactor的主要任务是接入连接（ServerSocketChannel#accept）。

一般情况下，我们去构建一个服务，只会提供一个端口port，其他网络服务需要与本服务通信，连上此端口即可。

EventLoop可以理解为包含Selector的事件循环处理器（包含Selector的单线程线程池）。

ServerSocketChannel要想接入连接，需要注册到单个Selector即可，同时需要一个执行线程，这俩个条件单个EventLoop即可满足，因此ServerSocketChannel绑定EventLoop，注册到EventLoop内的Selector，监听OP_ACCEPT即可。

io.netty.channel.AbstractChannel.AbstractUnsafe#register

@Override
public final void register(EventLoop eventLoop, final ChannelPromise promise) {
    // 省略部分代码...
    // 绑定EventLoop
    AbstractChannel.this.eventLoop = eventLoop;

    if (eventLoop.inEventLoop()) {
        register0(promise);
    } else {
        try {
            eventLoop.execute(new Runnable() {
                @Override
                public void run() {
                    register0(promise);
                }
            });
        } catch (Throwable t) {
            logger.warn(
                    "Force-closing a channel whose registration task was not accepted by an event loop: {}",
                    AbstractChannel.this, t);
            closeForcibly();
            closeFuture.setClosed();
            safeSetFailure(promise, t);
        }
    }
}

因此，boss线程组只需要构建一个EventLoopGroup即可。

NioEventLoopGroup bossGroup = new NioEventLoopGroup(1);
// 省略部分代码...

serverBootstrap.group(bossGroup, workerGroup);

当然，特殊情况下，也是允许绑定多个端口的。如果不同端口获取的数据格式一致，其实没必要绑定多个端口；如果不同端口获取的数据格式不一致，在从reactor中，对不同类型的Message，分发到不同的Handler处理，逻辑上不太清晰，也不建议这么做。

4.2. Netty是如何为channel分配NioEventLoop（即处理channel编码、解码、处理等等业务的线程）的？

ServerSocketChannel接入连接SocketChannel后，SocketChannel在ServerSocketChannel的pipeline中传播，当传播到ServerBootstrapAcceptor时，SocketChannel会进行一系列的初始化，包括option、attribute、handler的绑定、EventLoop的绑定

io.netty.bootstrap.ServerBootstrap.ServerBootstrapAcceptor#channelRead

@Override
@SuppressWarnings("unchecked")
public void channelRead(ChannelHandlerContext ctx, Object msg) {
    final Channel child = (Channel) msg;
    // 绑定SocketChannel的handler
    child.pipeline().addLast(childHandler);
    // 设置SocketChannel的Option,如TCP_NODELAY
    setChannelOptions(child, childOptions, logger);
    // 设置SocketChannel的属性，辅助作用
    setAttributes(child, childAttrs);

    try {
        // 从Reactor中选择EventLoop，绑定
        // 注册到EventLoop的Selector
        // 绑定后，监听OP_READ事件
        childGroup.register(child).addListener(new ChannelFutureListener() {
            @Override
            public void operationComplete(ChannelFuture future) throws Exception {
                if (!future.isSuccess()) {
                    forceClose(child, future.cause());
                }
            }
        });
    } catch (Throwable t) {
        forceClose(child, t);
    }
}

怎么还没聊到分配NioEventLoop？来啦来啦

EventLoopGroup在注册SocketChannel时，会进行EventLoop的分配，具体分配代码，我们定位到这里：

io.netty.channel.MultithreadEventLoopGroup#register(io.netty.channel.Channel)

@Override
public ChannelFuture register(Channel channel) {
    return next().register(channel);
}

next方法的内部实现，可定位到这里：

io.netty.util.concurrent.DefaultEventExecutorChooserFactory

public final class DefaultEventExecutorChooserFactory implements EventExecutorChooserFactory {

    public static final DefaultEventExecutorChooserFactory INSTANCE = new DefaultEventExecutorChooserFactory();

    private DefaultEventExecutorChooserFactory() { }

    @SuppressWarnings("unchecked")
    @Override
    public EventExecutorChooser newChooser(EventExecutor[] executors) {
        //依据executor的大小（EventLoopGroup的构造器参数可设置大小）是否为2^n，选择不同的EventLoop分配器
        if (isPowerOfTwo(executors.length)) {
            return new PowerOfTwoEventExecutorChooser(executors);
        } else {
            return new GenericEventExecutorChooser(executors);
        }
    }

    private static boolean isPowerOfTwo(int val) {
        return (val & -val) == val;
    }

    private static final class PowerOfTwoEventExecutorChooser implements EventExecutorChooser {
        private final AtomicInteger idx = new AtomicInteger();
        private final EventExecutor[] executors;

        PowerOfTwoEventExecutorChooser(EventExecutor[] executors) {
            this.executors = executors;
        }

        @Override
        //executors总数是2^n（2，4，8...）才会用, &运算效率更高, 同时当idx累加成最大值之后，更公平。为啥？可看下GenericEventExecutorChooser的实现
        public EventExecutor next() {
            return executors[idx.getAndIncrement() & executors.length - 1];
        }
    }

    private static final class GenericEventExecutorChooser implements EventExecutorChooser {
        private final AtomicInteger idx = new AtomicInteger();
        private final EventExecutor[] executors;

        GenericEventExecutorChooser(EventExecutor[] executors) {
            this.executors = executors;
        }

        @Override
        public EventExecutor next() {
            // 递增、取模，取正值，不然可能是负数
            // 存在缺点：当idx累加成最大值后，有短暂的不公平：
            // 假如executors总数为7
            // 1, 2, 1, 0, 6, 5, 4, 3, 2, 1, 0, 6, 5,...
            // 当idx达到最大值时为1，继续递增时，就变成2,1，公平性会短暂性缺失
            return executors[Math.abs(idx.getAndIncrement() % executors.length)];
        }
    }
}

4.3. netty是怎么实现多路复用器selector的跨平台？

io.netty.channel.nio.NioEventLoopGroup#NioEventLoopGroup(int, java.util.concurrent.ThreadFactory)

public NioEventLoopGroup(int nThreads, ThreadFactory threadFactory) {
    this(nThreads, threadFactory, SelectorProvider.provider());
}

SelectorProvider是rt.jar包下的，会依据不同环境下的jdk，选择对应的Selector。

windows环境下：

    package sun.nio.ch;
   import java.nio.channels.spi.SelectorProvider;
     /**
     * Creates this platform's default SelectorProvider
     */
       public class DefaultSelectorProvider {
       /**
         * Prevent instantiation.
         */
     private DefaultSelectorProvider() { }
       /**
         * Returns the default SelectorProvider.
         */
     public static SelectorProvider create() {
         return new sun.nio.ch.WindowsSelectorProvider();
     }
   }

macOS环境下：

    package sun.nio.ch;
   import java.nio.channels.spi.SelectorProvider;
   /**
     * Creates this platform's default SelectorProvider
     */
       public class DefaultSelectorProvider {
       /**
     * Prevent instantiation.
     */
     private DefaultSelectorProvider() { }
       /**
     * Returns the default SelectorProvider.
     */
     public static SelectorProvider create() {
     return new sun.nio.ch.KQueueSelectorProvider();
     }
   }

linux环境下：

    package sun.nio.ch;
       import java.nio.channels.spi.SelectorProvider;
     import java.security.AccessController;
     import sun.security.action.GetPropertyAction;

   /**
     * Creates this platform's default SelectorProvider
     */
   public class DefaultSelectorProvider {
       /**
     * Prevent instantiation.
     */
     private DefaultSelectorProvider() { }

       @SuppressWarnings("unchecked")
     private static SelectorProvider createProvider(String cn) {
         Class<SelectorProvider> c;
         try {
             c = (Class<SelectorProvider>)Class.forName(cn);
         } catch (ClassNotFoundException x) {
             throw new AssertionError(x);
         }
         try {
             return c.newInstance();
         } catch (IllegalAccessException | InstantiationException x) {
             throw new AssertionError(x);
         }
       }

     /**
     * Returns the default SelectorProvider.
     */
     public static SelectorProvider create() {
     String osname = AccessController.doPrivileged(new GetPropertyAction("os.name"));
     if (osname.equals("SunOS"))
         return createProvider("sun.nio.ch.DevPollSelectorProvider");
     if (osname.equals("Linux"))
         return createProvider("sun.nio.ch.EPollSelectorProvider");
     return new sun.nio.ch.PollSelectorProvider();
     }
   }
